Sistema de seguridad del vehículo
1. Coloque el sistema de sujeción paraniños en el asiento trasero.
2. Extienda la lengüeta con la placa del pestillo del cinturón abdominal.
3. Pase el cinturón por el sistema de sujeción siguiendo las instrucciones
del fabricante.
4. Enganche el cinturón y ajuste la banda abdominal para que sujete firmemente
el sistema de sujeción, tirando del
extremo libre del cinturón. Una vez
montado el sistema de sujeción, trate
de moverlo en todas las direcciones
para asegurarse de que está bien
anclado. C030102AUN

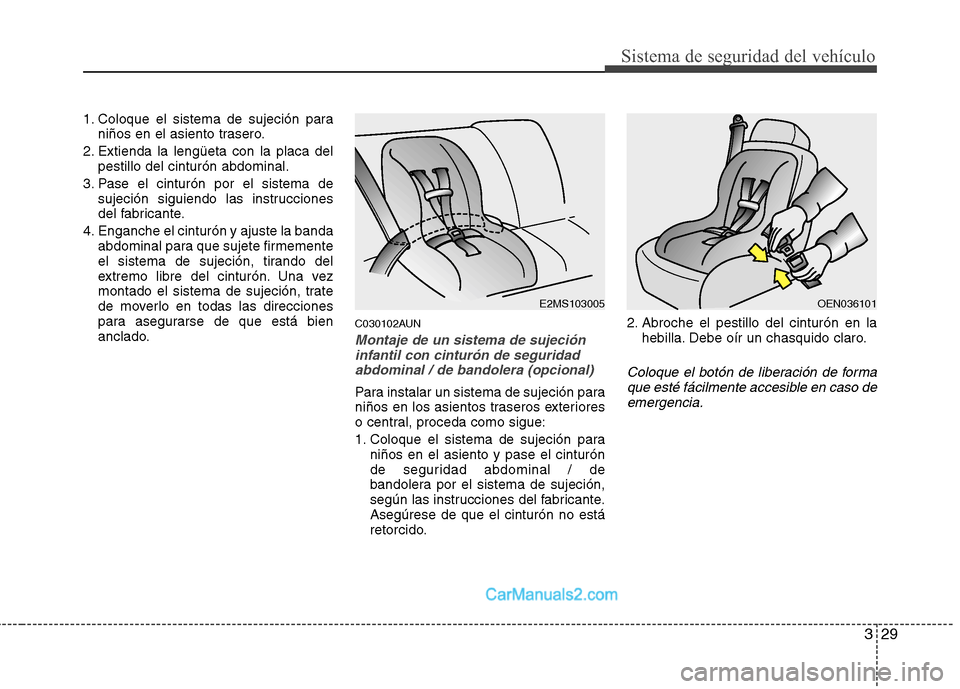

Montaje de un sistema de sujeción
infantil con cinturón de seguridad
abdominal / de bandolera (opcional)
Para instalar un sistema de sujeción para
niños en los asientos traseros exteriores
o central, proceda como sigue:
1. Coloque el sistema de sujeción para niños en el asiento y pase el cinturón
de seguridad abdominal / de
bandolera por el sistema de sujeción,
según las instrucciones del fabricante.Asegúrese de que el cinturón no está
retorcido. 2. Abroche el pestillo del cinturón en la
hebilla. Debe oír un chasquido claro.
Coloque el botón de liberación de forma
que esté fácilmente accesible en caso de emergencia.
E2MS103005OEN036101

Sistema de seguridad del vehículo
30
3
3. Enganche el cinturón de seguridad y
deje que recupere la posible holgura.
Una vez montado el sistema de
sujeción, trate de moverlo en todas las
direcciones para asegurarse de que
está bien anclado.
Si necesita apretar el cinturón, tire de la
banda hacia el retractor. Cuando
desenganche el cinturón de seguridad y
deje que se recoja, el retractor lo
devolverá automáticamente a la posición
normal de bloqueo para un pasajero
sentado. C030101AUN

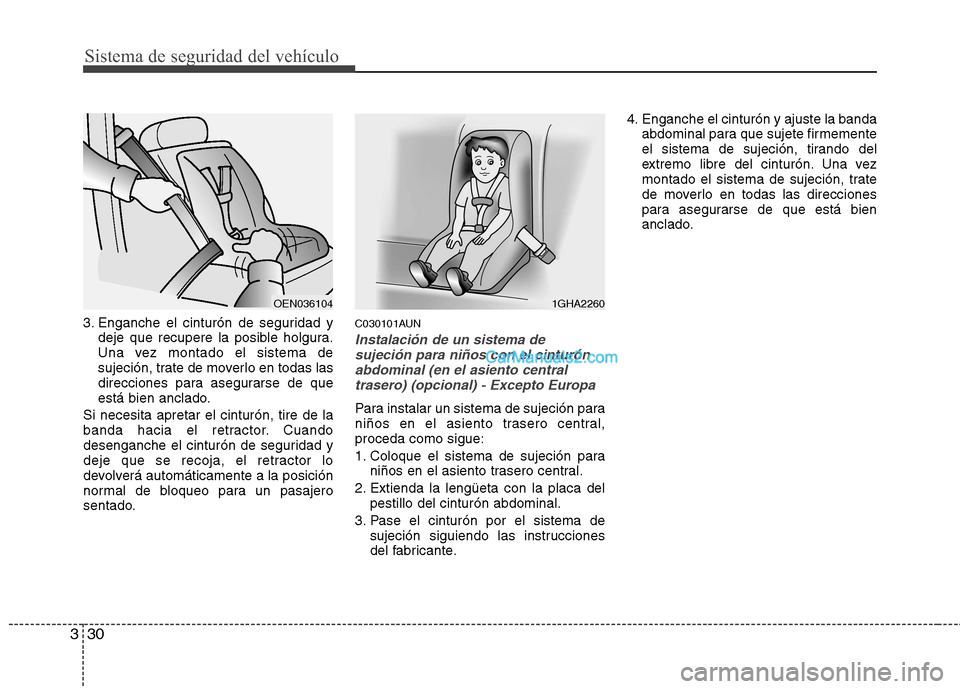

Instalación de un sistema de
sujeción para niños con el cinturón abdominal (en el asiento central
trasero) (opcional) - Excepto Europa
Para instalar un sistema de sujeción para
niños en el asiento trasero central,proceda como sigue:
1. Coloque el sistema de sujeción para niños en el asiento trasero central.
2. Extienda la lengüeta con la placa del pestillo del cinturón abdominal.
3. Pase el cinturón por el sistema de sujeción siguiendo las instrucciones
del fabricante. 4. Enganche el cinturón y ajuste la banda
abdominal para que sujete firmemente
el sistema de sujeción, tirando del
extremo libre del cinturón. Una vez
montado el sistema de sujeción, trate
de moverlo en todas las direcciones
para asegurarse de que está bien
anclado.
OEN0361041GHA2260

331
Sistema de seguridad del vehículo
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg XXXUU
(0 - 9 meses) 0+ : Hasta 13 kg
L4 L4 L4 U U
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 L1, L2, L3 L1, L2, L3 U U
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXUU
(4 - 12 años)
Acompañante
delantero2ª exterior 3ª central
3ª exterior
2ª central
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg XXXX
(0 - 9 meses) 0+ : Hasta 13 kg
L4XL 4X
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 X L1, L2, L3 X
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXX
(4 - 12 años)
Acompañante
delanteroDelanterocentral 2ª central
2ª exterior

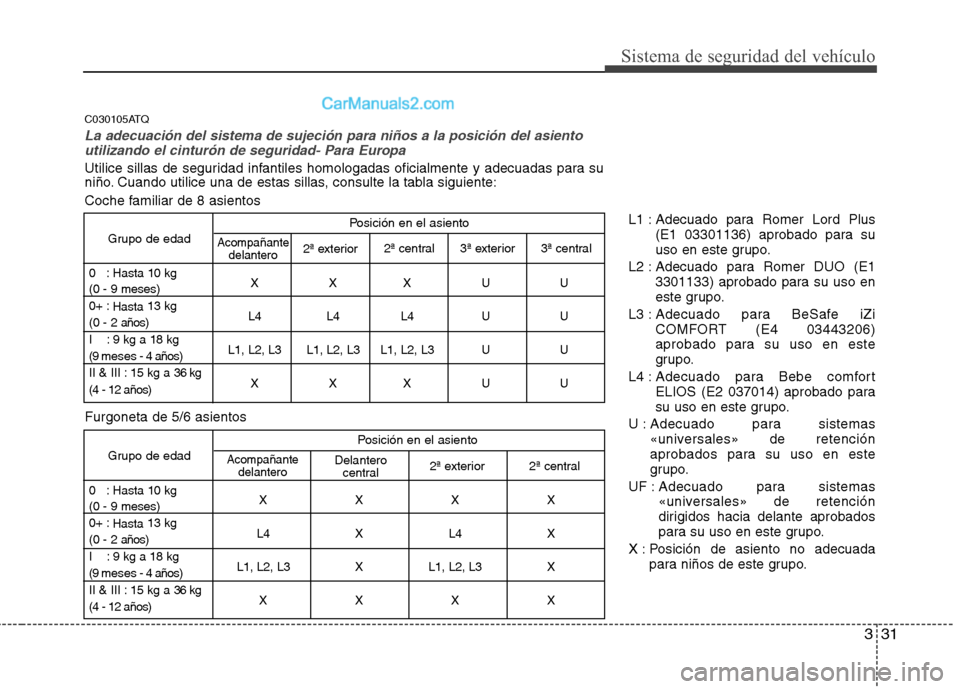

Utilice sillas de seguridad infantiles homologadas oficialmente y adecuadas para su
niño. Cuando utilice una de estas sillas, consulte la tabla siguiente:
Coche familiar de 8 asientos Furgoneta de 5/6 asientos C030105ATQ
La adecuación del sistema de sujeción para niños a la posición del asiento
utilizando el cinturón de seguridad- Para Europa
L1 : Adecuado para Romer Lord Plus (E1 03301136) aprobado para su
uso en este grupo.
L2 : Adecuado para Romer DUO (E1 3301133) aprobado para su uso en
este grupo.
L3 : Adecuado para BeSafe iZi COMFORT (E4 03443206)
aprobado para su uso en este
grupo.
L4 : Adecuado para Bebe comfort ELIOS (E2 037014) aprobado para
su uso en este grupo.
U : Adecuado para sistemas
«universales» de retención
aprobados para su uso en este
grupo.
UF : Adecuado para sistemas
«universales» de retención
dirigidos hacia delante aprobados
para su uso en este grupo.
X : Posición de asiento no adecuada para niños de este grupo.

Sistema de seguridad del vehículo
32
3
C030103ATQ

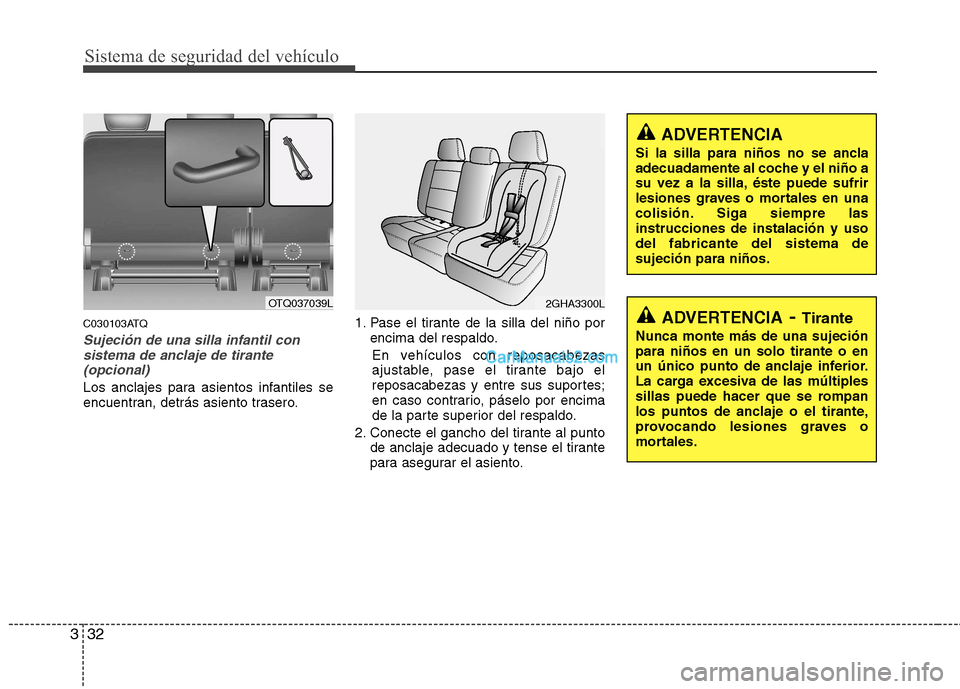

Sujeción de una silla infantil con
sistema de anclaje de tirante
(opcional)
Los anclajes para asientos infantiles se
encuentran, detrás asiento trasero. 1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto de anclaje adecuado y tense el tirante
para asegurar el asiento.
ADVERTENCIA - Tirante
Nunca monte más de una sujeción para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre lasinstrucciones de instalación y usodel fabricante del sistema desujeción para niños.
2GHA3300LOTQ037039L

333
Sistema de seguridad del vehículo
C030104ATQ

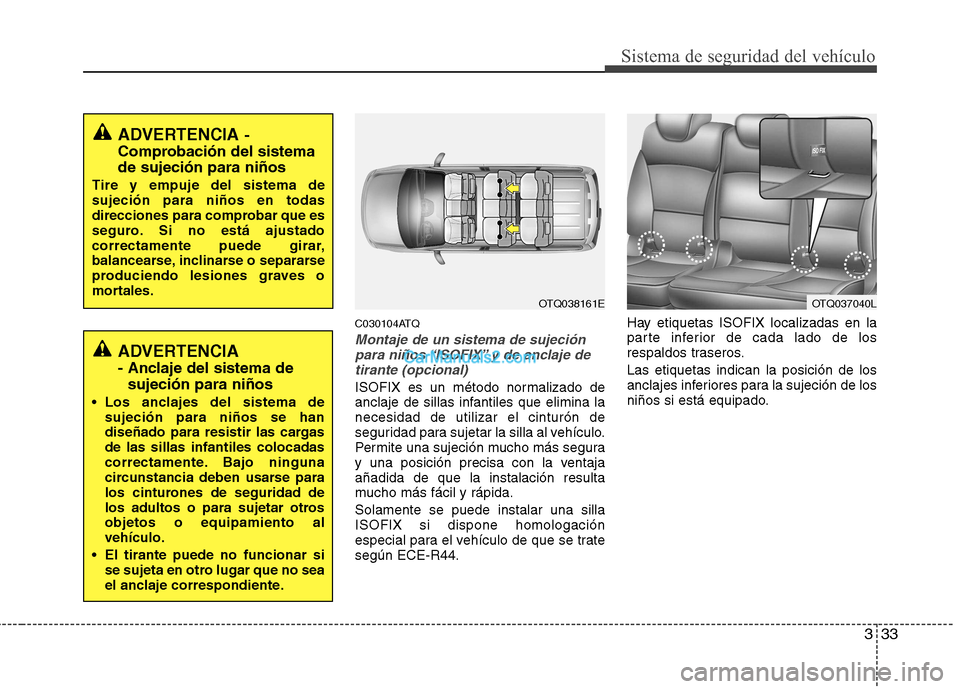

Montaje de un sistema de sujeciónpara niños “ISOFIX” y de anclaje de tirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina lanecesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventajaañadida de que la instalación resulta
mucho más fácil y rápida. Solamente se puede instalar una silla ISOFIX si dispone homologación
especial para el vehículo de que se tratesegún ECE-R44. Hay etiquetas ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros. Las etiquetas indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.
OTQ038161EOTQ037040L
ADVERTENCIA
-
Comprobación del sistema de sujeción para niños
Tire y empuje del sistema de sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
ADVERTENCIA
- Anclaje del sistema de sujeción para niños
Los anclajes del sistema de sujeción para niños se han
diseñado para resistir las cargasde las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otrosobjetos o equipamiento alvehículo.
El tirante puede no funcionar si se sujeta en otro lugar que no sea
el anclaje correspondiente.

Sistema de seguridad del vehículo
34
3

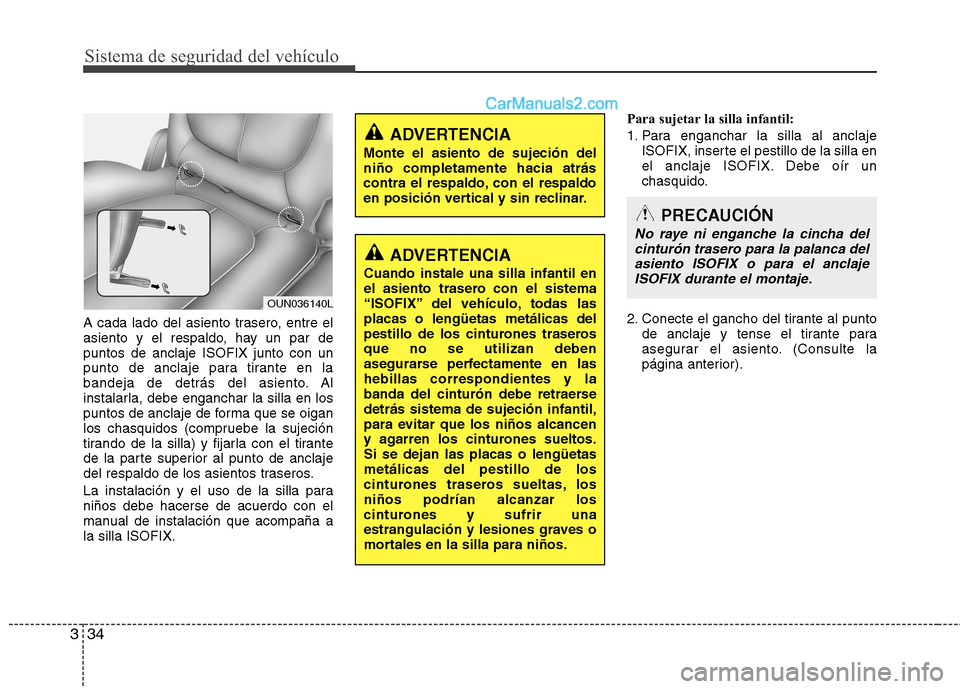

A cada lado del asiento trasero, entre el
asiento y el respaldo, hay un par depuntos de anclaje ISOFIX junto con un
punto de anclaje para tirante en la
bandeja de detrás del asiento. Al
instalarla, debe enganchar la silla en los
puntos de anclaje de forma que se oigan
los chasquidos (compruebe la sujeción
tirando de la silla) y fijarla con el tirante
de la parte superior al punto de anclaje
del respaldo de los asientos traseros.
La instalación y el uso de la silla para niños debe hacerse de acuerdo con el
manual de instalación que acompaña ala silla ISOFIX. Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
Monte el asiento de sujeción del niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en
el asiento trasero con el sistema
“ISOFIX” del vehículo, todas lasplacas o lengüetas metálicas del
pestillo de los cinturones traserosque no se utilizan deben
asegurarse perfectamente en lashebillas correspondientes y la
banda del cinturón debe retraersedetrás sistema de sujeción infantil,
para evitar que los niños alcancen
y agarren los cinturones sueltos.Si se dejan las placas o lengüetasmetálicas del pestillo de los
cinturones traseros sueltas, losniños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves o
mortales en la silla para niños.
PRECAUCIÓN
No raye ni enganche la cincha del cinturón trasero para la palanca delasiento ISOFIX o para el anclaje
ISOFIX durante el montaje.
OUN036140L

335
Sistema de seguridad del vehículo
(continúa)

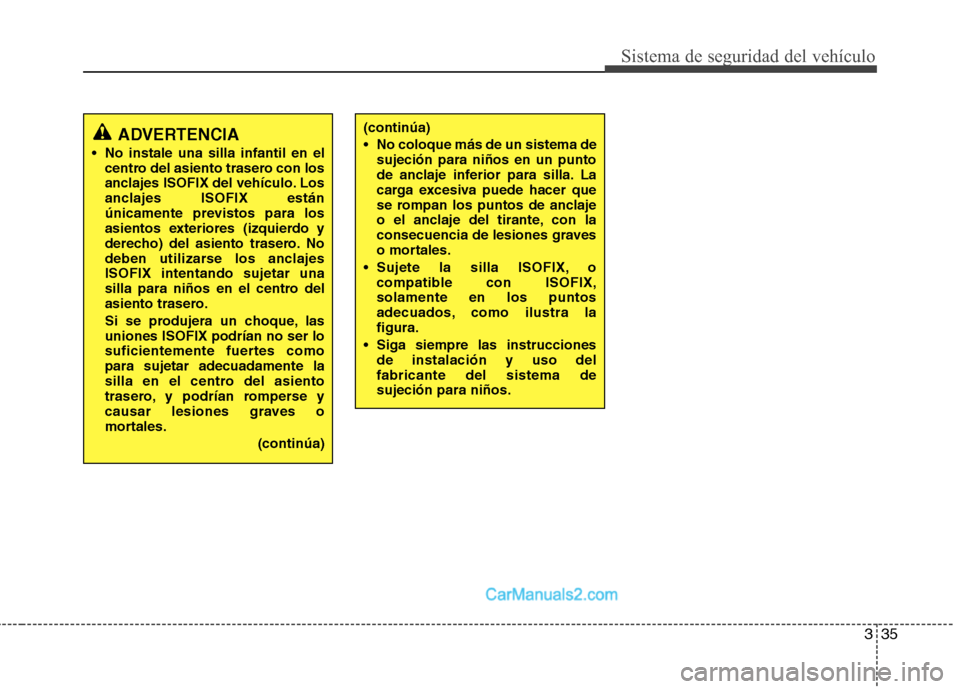

No coloque más de un sistema desujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
Sujete la silla ISOFIX, o compatible con ISOFIX,solamente en los puntos
adecuados, como ilustra lafigura.
Siga siempre las instrucciones de instalación y uso delfabricante del sistema desujeción para niños.ADVERTENCIA
No instale una silla infantil en el centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajesISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las uniones ISOFIX podrían no ser lo
suficientemente fuertes comopara sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)

Sistema de seguridad del vehículo
36
3

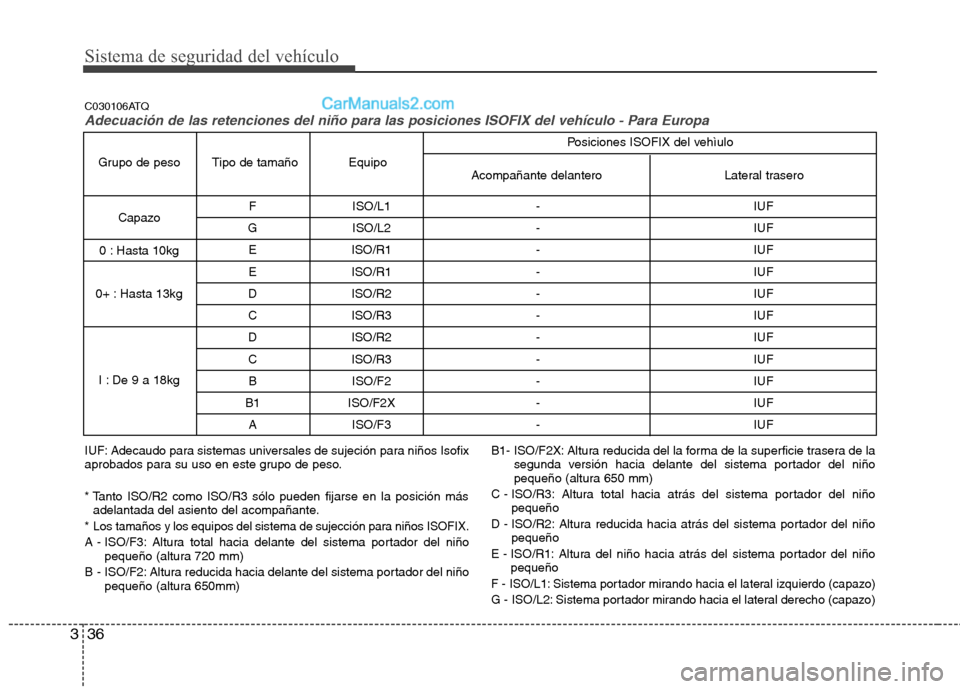

F ISO/L1 - IUF
G ISO/L2 - IUF E ISO/R1 - IUF
E ISO/R1 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF B ISO/F2 - IUF
B1 ISO/F2X - IUF A ISO/F3 - IUF
Lateral trasero
Acompañante delantero
Equipo
Tipo de tamaño
Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kg Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño pequeño (altura 650mm) B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para EuropaC030106ATQ
