2010 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

733
Mantenimiento

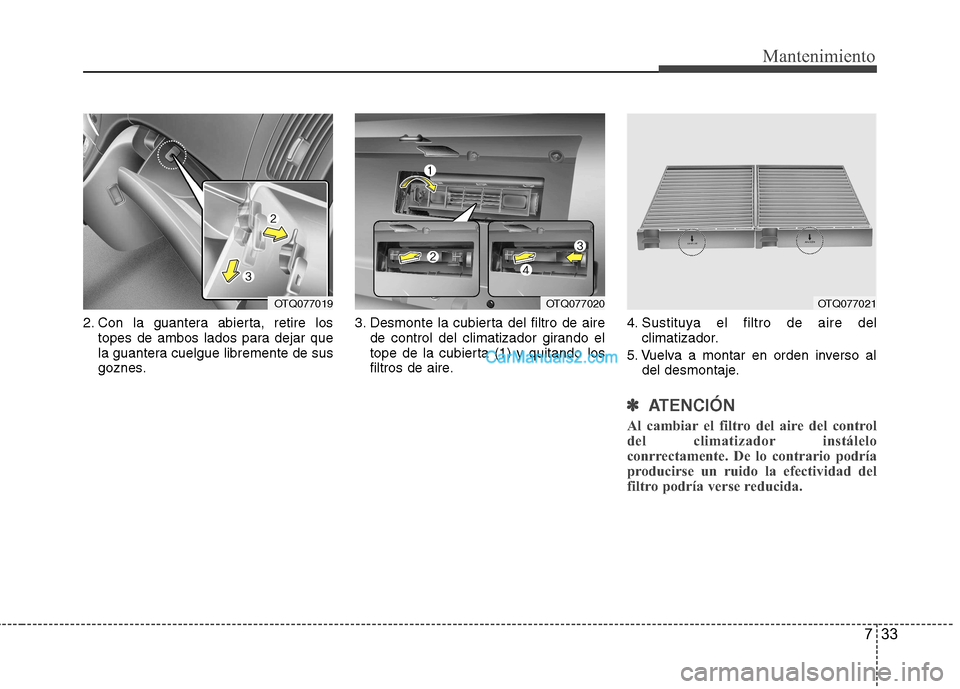

2. Con la guantera abierta, retire lostopes de ambos lados para dejar que
la guantera cuelgue libremente de sus
goznes. 3. Desmonte la cubierta del filtro de aire
de control del climatizador girando el
tope de la cubierta (1) y quitando los
filtros de aire. 4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso al del desmontaje.
✽✽
ATENCIÓN
Al cambiar el filtro del aire del control
del climatizador instálelo
conrrectamente. De lo contrario podría
producirse un ruido la efectividad del
filtro podría verse reducida.
OTQ077019OTQ077020OTQ077021

Mantenimiento
34
7

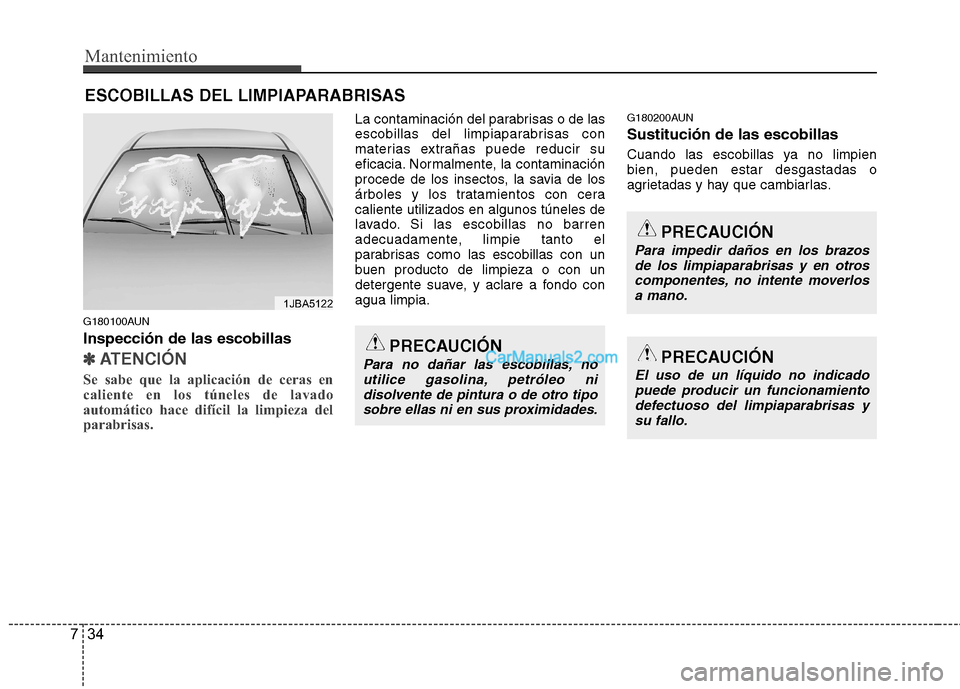

ESCOBILLAS DEL LIMPIAPARABRISAS
G180100AUN Inspección de las escobillas
✽✽
ATENCIÓN
Se sabe que la aplicación de ceras en
caliente en los túneles de lavado
automático hace difícil la limpieza del
parabrisas.
La contaminación del parabrisas o de las
escobillas del limpiaparabrisas con
materias extrañas puede reducir su
eficacia. Normalmente, la contaminación
procede de los insectos, la savia de los
árboles y los tratamientos con ceracaliente utilizados en algunos túneles de
lavado. Si las escobillas no barren
adecuadamente, limpie tanto el
parabrisas como las escobillas con un
buen producto de limpieza o con un
detergente suave, y aclare a fondo conagua limpia. G180200AUN Sustitución de las escobillas
Cuando las escobillas ya no limpien bien, pueden estar desgastadas o
agrietadas y hay que cambiarlas.
1JBA5122
PRECAUCIÓN
Para no dañar las escobillas, no
utilice gasolina, petróleo nidisolvente de pintura o de otro tipo
sobre ellas ni en sus proximidades.
PRECAUCIÓN
Para impedir daños en los brazosde los limpiaparabrisas y en otroscomponentes, no intente moverlos
a mano.
PRECAUCIÓN
El uso de un líquido no indicadopuede producir un funcionamiento defectuoso del limpiaparabrisas ysu fallo.

735
Mantenimiento
G180201ATQ

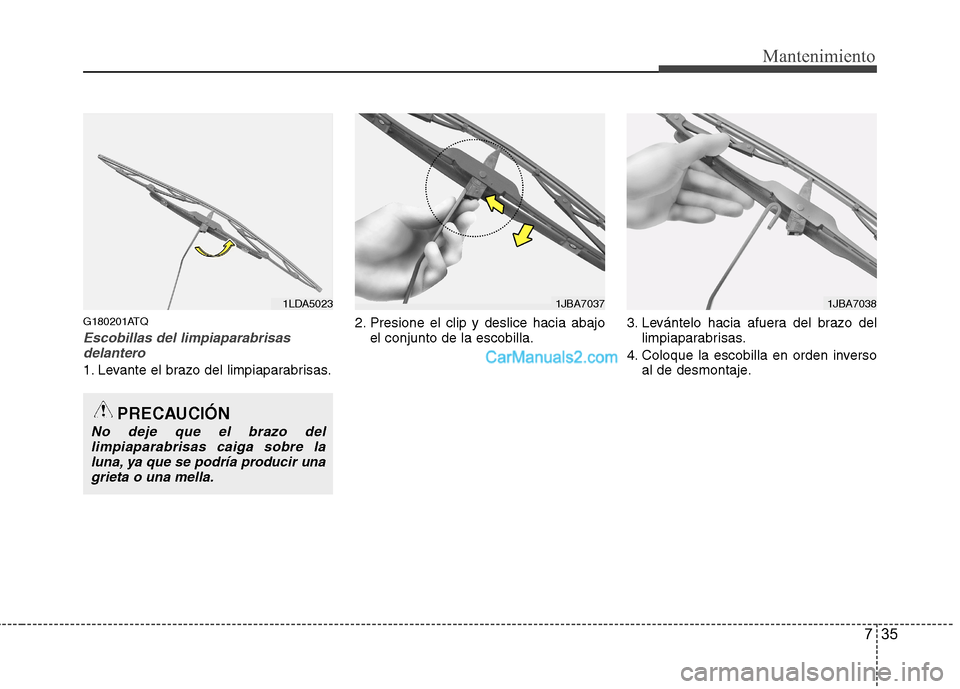

Escobillas del limpiaparabrisasdelantero
1. Levante el brazo del limpiaparabrisas. 2. Presione el clip y deslice hacia abajo
el conjunto de la escobilla. 3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso al de desmontaje.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre laluna, ya que se podría producir una grieta o una mella.
1LDA50231JBA70381JBA7037

Mantenimiento
36
7
G180202AFD

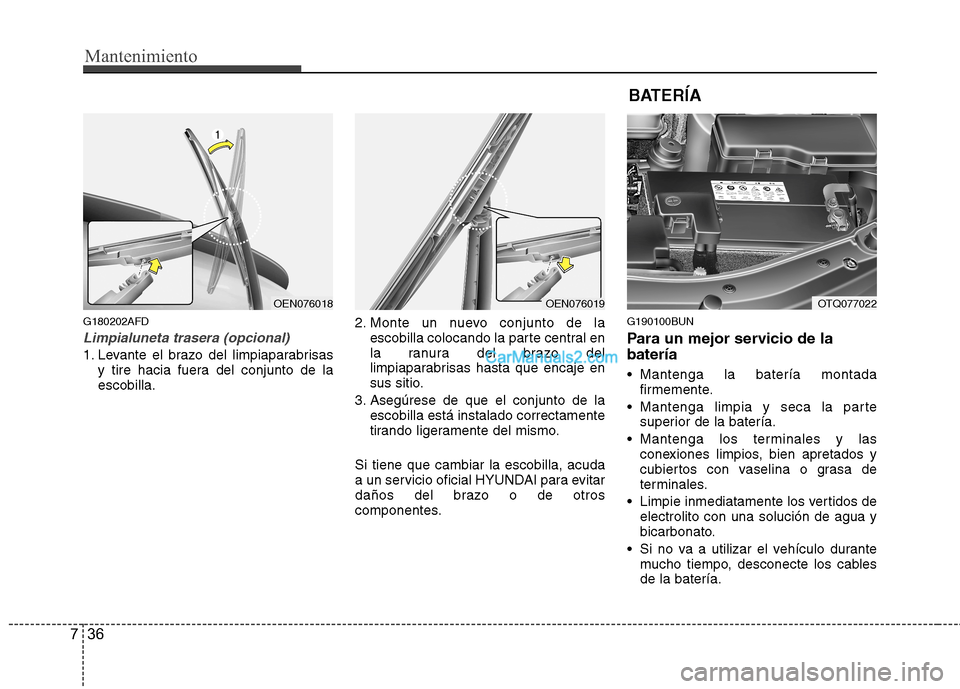

Limpialuneta trasera (opcional)
1. Levante el brazo del limpiaparabrisas
y tire hacia fuera del conjunto de la escobilla. 2. Monte un nuevo conjunto de la
escobilla colocando la parte central en
la ranura del brazo del
limpiaparabrisas hasta que encaje en
sus sitio.
3. Asegúrese de que el conjunto de la escobilla está instalado correctamente
tirando ligeramente del mismo.
Si tiene que cambiar la escobilla, acuda
a un servicio oficial HYUNDAI para evitar
daños del brazo o de otros
componentes. G190100BUN
Para un mejor servicio de la batería
Mantenga la batería montada
firmemente.
Mantenga limpia y seca la parte superior de la batería.
Mantenga los terminales y las conexiones limpios, bien apretados y
cubiertos con vaselina o grasa de
terminales.
Limpie inmediatamente los vertidos de electrolito con una solución de agua y
bicarbonato.
Si no va a utilizar el vehículo durante mucho tiempo, desconecte los cablesde la batería.
OEN076018OEN076019 BATERÍAOTQ077022

737
Mantenimiento

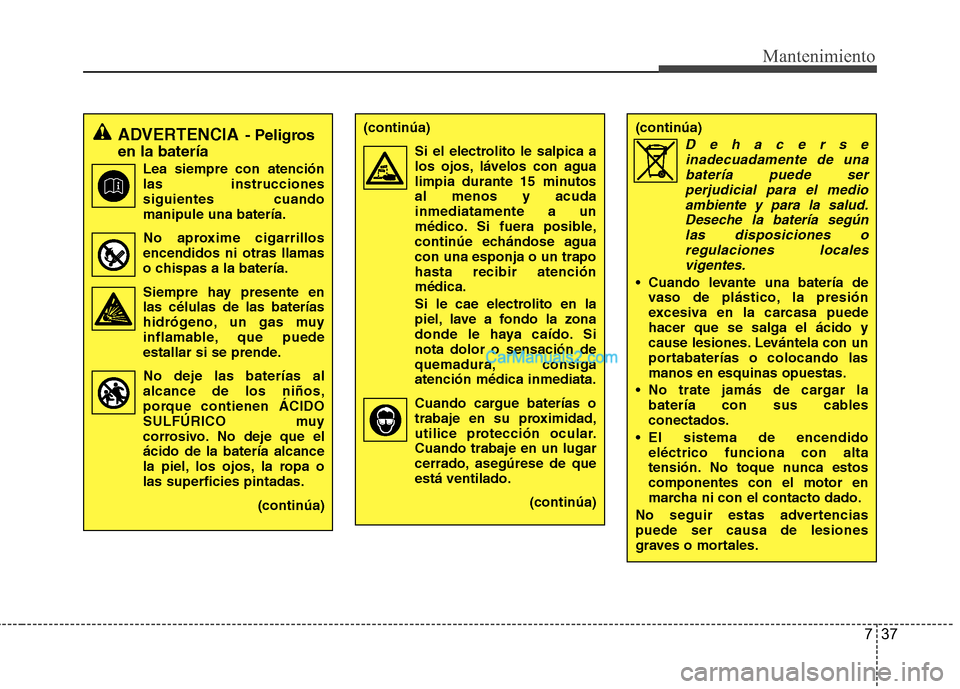

ADVERTENCIA- Peligros
en la batería
Lea siempre con atención las instruccionessiguientes cuandomanipule una batería.
No aproxime cigarrillos
encendidos ni otras llamas
o chispas a la batería.
Siempre hay presente en
las células de las baterías
hidrógeno, un gas muy
inflamable, que puede
estallar si se prende.
No deje las baterías al
alcance de los niños,
porque contienen ÁCIDO
SULFÚRICO muy
corrosivo. No deje que elácido de la batería alcance
la piel, los ojos, la ropa olas superficies pintadas.
(continúa)(continúa)Si el electrolito le salpica a
los ojos, lávelos con agua
limpia durante 15 minutosal menos y acudainmediatamente a un
médico. Si fuera posible,
continúe echándose aguacon una esponja o un trapohasta recibir atenciónmédica.
Si le cae electrolito en la piel, lave a fondo la zona
donde le haya caído. Si
nota dolor o sensación de
quemadura, consigaatención médica inmediata.
Cuando cargue baterías o trabaje en su proximidad,
utilice protección ocular.
Cuando trabaje en un lugar
cerrado, asegúrese de queestá ventilado.
(continúa)(continúa)
Dehacerseinadecuadamente de una
batería puede serperjudicial para el medio ambiente y para la salud.
Deseche la batería segúnlas disposiciones o regulaciones locales vigentes.
Cuando levante una batería de vaso de plástico, la presión
excesiva en la carcasa puedehacer que se salga el ácido y
cause lesiones. Levántela con un
portabaterías o colocando lasmanos en esquinas opuestas.
No trate jamás de cargar la batería con sus cablesconectados.
El sistema de encendido eléctrico funciona con alta
tensión. No toque nunca estoscomponentes con el motor en
marcha ni con el contacto dado.
No seguir estas advertenciaspuede ser causa de lesiones
graves o mortales.

Mantenimiento
38
7
G190200AUN

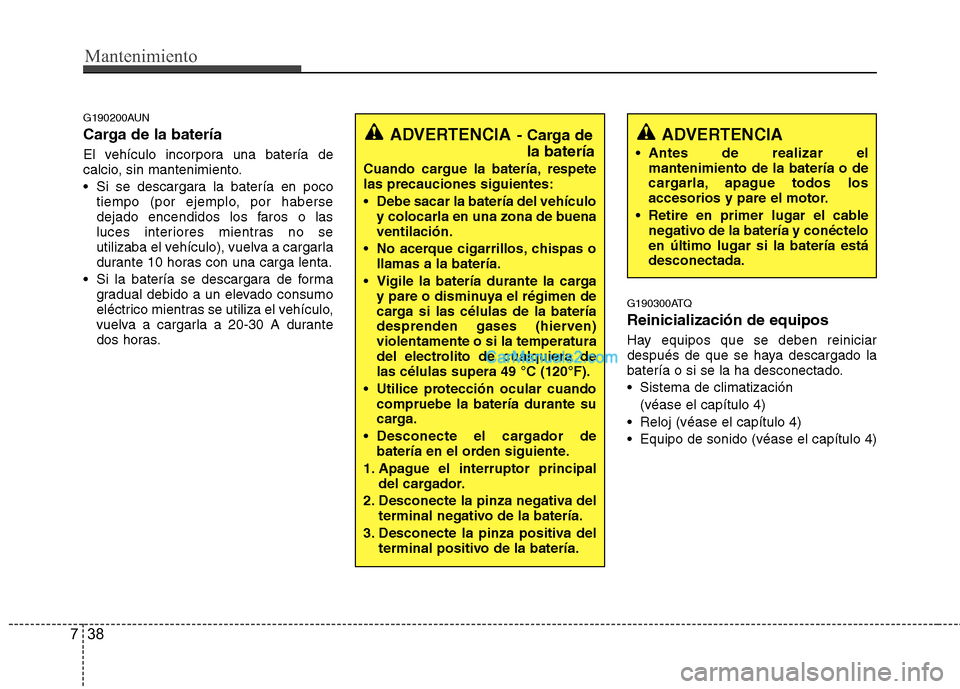

Carga de la batería
El vehículo incorpora una batería de
calcio, sin mantenimiento.
Si se descargara la batería en poco
tiempo (por ejemplo, por haberse
dejado encendidos los faros o las
luces interiores mientras no se
utilizaba el vehículo), vuelva a cargarla
durante 10 horas con una carga lenta.
Si la batería se descargara de forma gradual debido a un elevado consumo
eléctrico mientras se utiliza el vehículo,
vuelva a cargarla a 20-30 A durante
dos horas. G190300ATQ Reinicialización de equipos
Hay equipos que se deben reiniciar
después de que se haya descargado la
batería o si se la ha desconectado.
Sistema de climatización
(véase el capítulo 4)
Reloj (véase el capítulo 4)
Equipo de sonido (véase el capítulo 4)
ADVERTENCIA - Carga de
la batería
Cuando cargue la batería, respete las precauciones siguientes:
Debe sacar la batería del vehículo y colocarla en una zona de buena ventilación.
No acerque cigarrillos, chispas o llamas a la batería.
Vigile la batería durante la carga y pare o disminuya el régimen de
carga si las células de la batería
desprenden gases (hierven)violentamente o si la temperatura
del electrolito de cualquiera delas células supera 49 °C (120°F).
Utilice protección ocular cuando compruebe la batería durante su
carga.
Desconecte el cargador de batería en el orden siguiente.
1. Apague el interruptor principal del cargador.
2. Desconecte la pinza negativa del terminal negativo de la batería.
3. Desconecte la pinza positiva del terminal positivo de la batería.ADVERTENCIA
Antes de realizar el mantenimiento de la batería o de
cargarla, apague todos los
accesorios y pare el motor.
Retire en primer lugar el cable negativo de la batería y conécteloen último lugar si la batería estádesconectada.

739
Mantenimiento

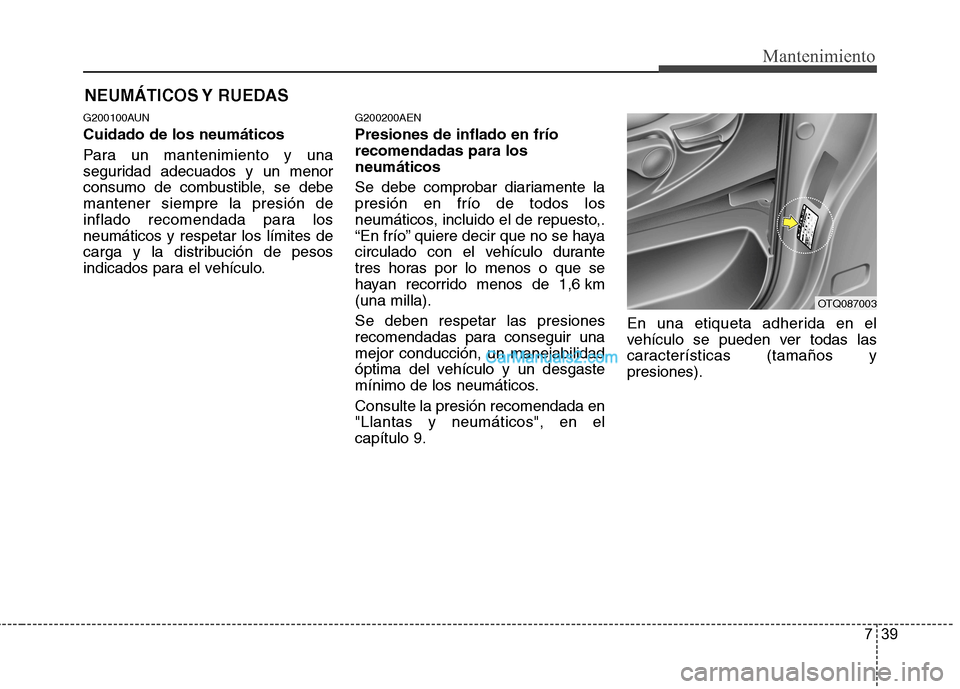

NEUMÁTICOS Y RUEDAS
G200100AUN Cuidado de los neumáticos
Para un mantenimiento y una
seguridad adecuados y un menor
consumo de combustible, se debemantener siempre la presión de
inflado recomendada para losneumáticos y respetar los límites de
carga y la distribución de pesos
indicados para el vehículo. G200200AEN Presiones de inflado en frío recomendadas para losneumáticos
Se debe comprobar diariamente la presión en frío de todos los
neumáticos, incluido el de repuesto,.
“En frío” quiere decir que no se haya
circulado con el vehículo durante
tres horas por lo menos o que se
hayan recorrido menos de 1,6 km(una milla). Se deben respetar las presiones
recomendadas para conseguir unamejor conducción, un manejabilidad
óptima del vehículo y un desgaste
mínimo de los neumáticos. Consulte la presión recomendada en "Llantas y neumáticos", en elcapítulo 9.
En una etiqueta adherida en el
vehículo se pueden ver todas las
características (tamaños ypresiones).
OTQ087003

Mantenimiento
40
7

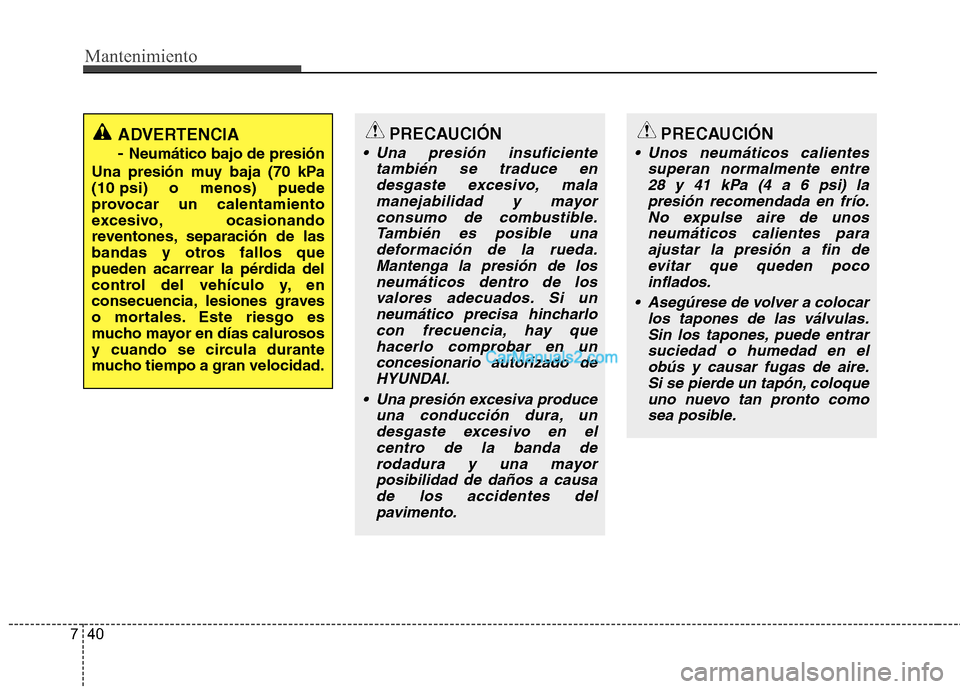

PRECAUCIÓN
Una presión insuficiente
también se traduce endesgaste excesivo, malamanejabilidad y mayorconsumo de combustible. También es posible unadeformación de la rueda.Mantenga la presión de losneumáticos dentro de los valores adecuados. Si unneumático precisa hincharlocon frecuencia, hay que hacerlo comprobar en unconcesionario autorizado deHYUNDAI.
Una presión excesiva produce una conducción dura, undesgaste excesivo en elcentro de la banda derodadura y una mayor posibilidad de daños a causade los accidentes delpavimento.
PRECAUCIÓN
Unos neumáticos calientes superan normalmente entre28 y 41 kPa (4 a 6 psi) lapresión recomendada en frío.No expulse aire de unos neumáticos calientes paraajustar la presión a fin deevitar que queden poco inflados.
Asegúrese de volver a colocar los tapones de las válvulas.Sin los tapones, puede entrarsuciedad o humedad en el obús y causar fugas de aire.Si se pierde un tapón, coloqueuno nuevo tan pronto como sea posible.
ADVERTENCIA - Neumático bajo de presión
Una presión muy baja (70 kPa
(10 psi) o menos) puede
provocar un calentamiento
excesivo, ocasionando
reventones, separación de las
bandas y otros fallos que
pueden acarrear la pérdida del
control del vehículo y, en
consecuencia, lesiones graves
o mortales. Este riesgo es
mucho mayor en días calurosos
y cuando se circula durante
mucho tiempo a gran velocidad.
