2010 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

765
Mantenimiento

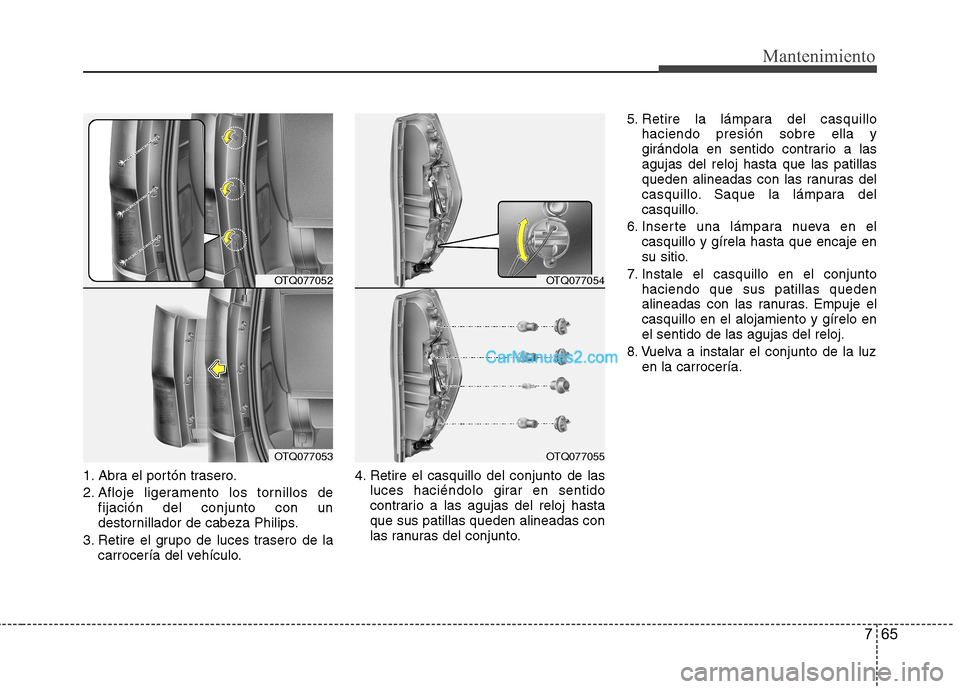

1. Abra el portón trasero.
2. Afloje ligeramento los tornillos defijación del conjunto con un
destornillador de cabeza Philips.
3. Retire el grupo de luces trasero de la carrocería del vehículo. 4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto. 5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
8. Vuelva a instalar el conjunto de la luz en la carrocería.
OTQ077052
OTQ077053
OTQ077054
OTQ077055

Mantenimiento
66
7

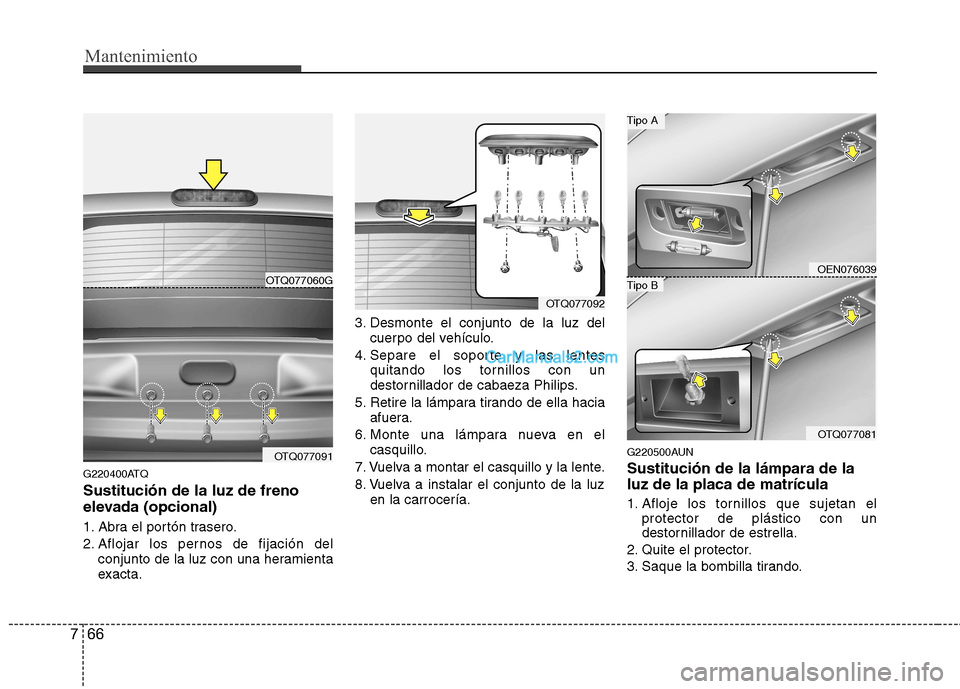

G220400ATQ Sustitución de la luz de freno
elevada (opcional)
1. Abra el portón trasero.
2. Aflojar los pernos de fijación del
conjunto de la luz con una heramienta
exacta. 3. Desmonte el conjunto de la luz del
cuerpo del vehículo.
4. Separe el soporte y las lentes quitando los tornillos con un
destornillador de cabaeza Philips.
5. Retire la lámpara tirando de ella hacia afuera.
6. Monte una lámpara nueva en el casquillo.
7. Vuelva a montar el casquillo y la lente.
8. Vuelva a instalar el conjunto de la luz en la carrocería. G220500AUN Sustitución de la lámpara de la luz de la placa de matrícula
1. Afloje los tornillos que sujetan el
protector de plástico con un
destornillador de estrella.
2. Quite el protector.
3. Saque la bombilla tirando.
OTQ077092
OTQ077060G
OTQ077091
OEN076039
OTQ077081
Tipo B
Tipo A

767
Mantenimiento
4. Instale una bombilla nueva.
5. Coloque de nuevo el protector ysujételo con los tornillos.

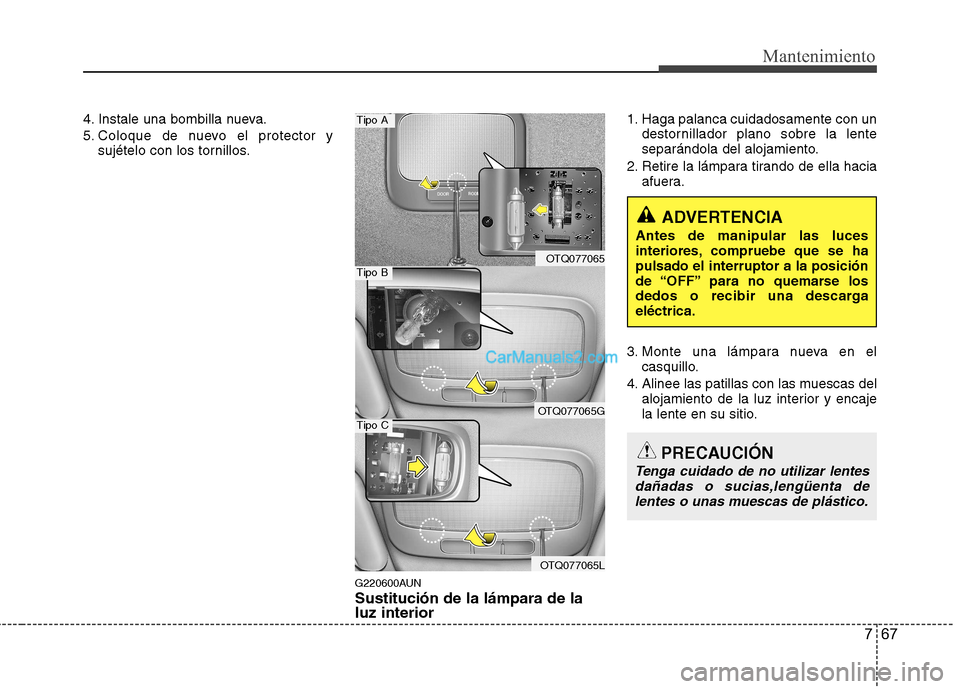

G220600AUN Sustitución de la lámpara de la luz interior 1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia afuera.
3. Monte una lámpara nueva en el casquillo.
4. Alinee las patillas con las muescas del alojamiento de la luz interior y encaje
la lente en su sitio.
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se hapulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes dañadas o sucias,lengüenta de lentes o unas muescas de plástico.
OTQ077065
OTQ077065G
OTQ077065L
Tipo A
Tipo B
Tipo C

Mantenimiento
68
7

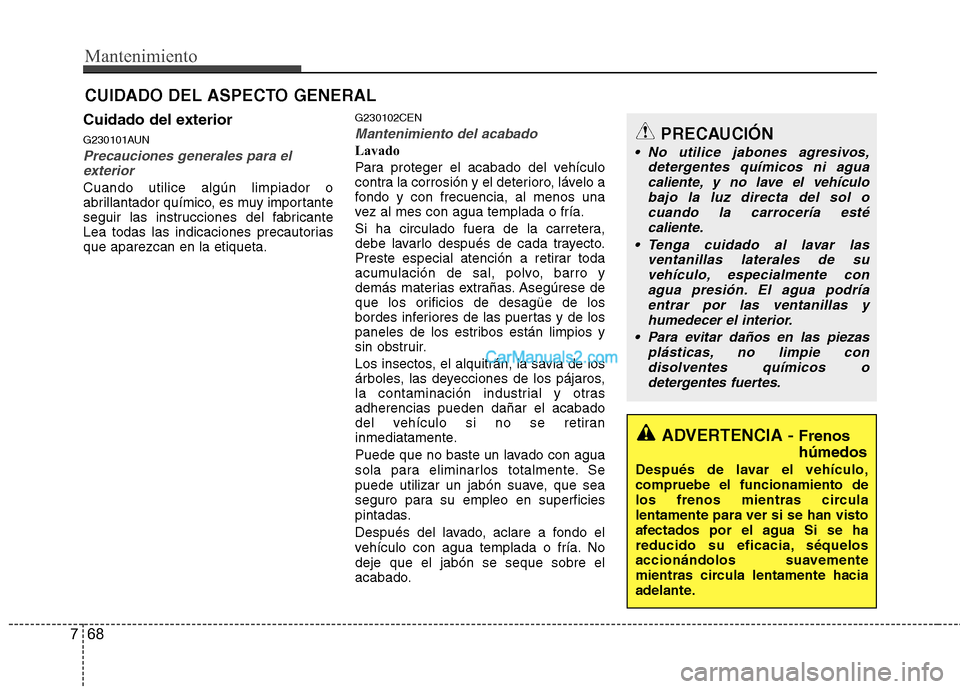

CUIDADO DEL ASPECTO GENERAL
Cuidado del exterior
G230101AUN
Precauciones generales para el exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautoriasque aparezcan en la etiqueta. G230102CEN
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otrasadherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente.
Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. Nodeje que el jabón se seque sobre el
acabado.
ADVERTENCIA -
Frenos húmedos
Después de lavar el vehículo, compruebe el funcionamiento de
los frenos mientras circulalentamente para ver si se han visto
afectados por el agua Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
No utilice jabones agresivos, detergentes químicos ni aguacaliente, y no lave el vehículo
bajo la luz directa del sol ocuando la carrocería esté caliente.
Tenga cuidado al lavar las ventanillas laterales de suvehículo, especialmente conagua presión. El agua podríaentrar por las ventanillas y
humedecer el interior.
Para evitar daños en las piezas plásticas, no limpie condisolventes químicos odetergentes fuertes.

769
Mantenimiento

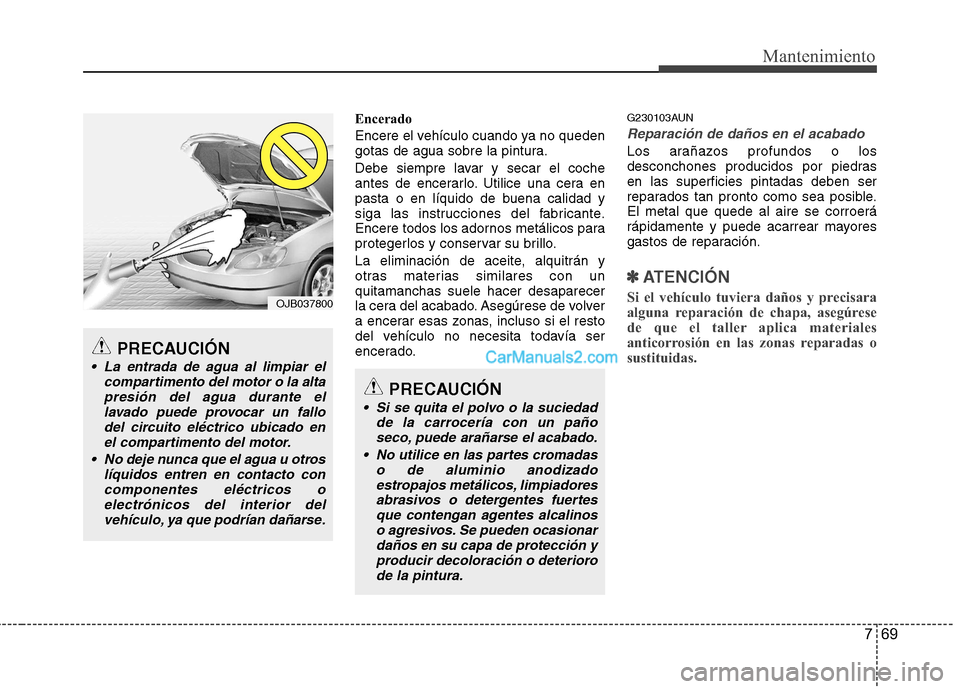

Encerado
Encere el vehículo cuando ya no queden
gotas de agua sobre la pintura.
Debe siempre lavar y secar el coche
antes de encerarlo. Utilice una cera en
pasta o en líquido de buena calidad y
siga las instrucciones del fabricante.
Encere todos los adornos metálicos para
protegerlos y conservar su brillo.
La eliminación de aceite, alquitrán y
otras materias similares con unquitamanchas suele hacer desaparecer
la cera del acabado. Asegúrese de volver
a encerar esas zonas, incluso si el resto
del vehículo no necesita todavía ser
encerado.G230103AUN
Reparación de daños en el acabado
Los arañazos profundos o los
desconchones producidos por piedrasen las superficies pintadas deben ser
reparados tan pronto como sea posible.El metal que quede al aire se corroerá
rápidamente y puede acarrear mayores
gastos de reparación.
✽✽
ATENCIÓN
Si el vehículo tuviera daños y precisara
alguna reparación de chapa, asegúrese
de que el taller aplica materiales
anticorrosión en las zonas reparadas o
sustituidas.
PRECAUCIÓN
Si se quita el polvo o la suciedad de la carrocería con un pañoseco, puede arañarse el acabado.
No utilice en las partes cromadas o de aluminio anodizadoestropajos metálicos, limpiadores
abrasivos o detergentes fuertesque contengan agentes alcalinoso agresivos. Se pueden ocasionar
daños en su capa de protección yproducir decoloración o deteriorode la pintura.
PRECAUCIÓN
La entrada de agua al limpiar el compartimento del motor o la altapresión del agua durante el
lavado puede provocar un fallodel circuito eléctrico ubicado en el compartimento del motor.
No deje nunca que el agua u otros líquidos entren en contacto con
componentes eléctricos oelectrónicos del interior del vehículo, ya que podrían dañarse.
OJB037800

Mantenimiento
70
7

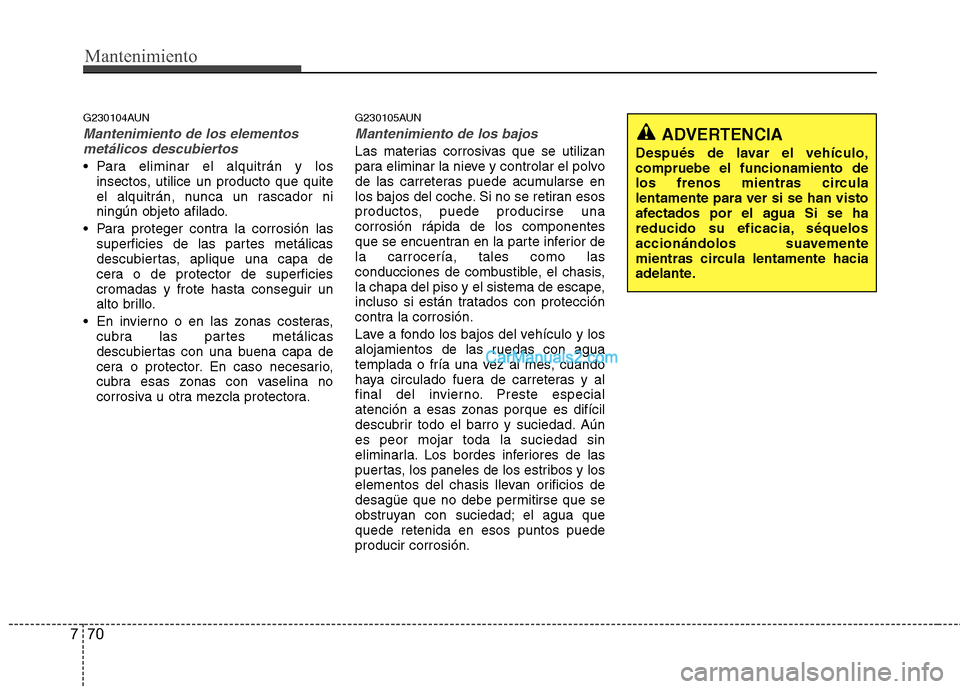

G230104AUN
Mantenimiento de los elementos
metálicos descubiertos
Para eliminar el alquitrán y los insectos, utilice un producto que quite
el alquitrán, nunca un rascador ni
ningún objeto afilado.
Para proteger contra la corrosión las superficies de las partes metálicas
descubiertas, aplique una capa de
cera o de protector de superficiescromadas y frote hasta conseguir un
alto brillo.
En invierno o en las zonas costeras, cubra las partes metálicas
descubiertas con una buena capa de
cera o protector. En caso necesario,
cubra esas zonas con vaselina no
corrosiva u otra mezcla protectora. G230105AUN
Mantenimiento de los bajos
Las materias corrosivas que se utilizan
para eliminar la nieve y controlar el polvo
de las carreteras puede acumularse en
los bajos del coche. Si no se retiran esos
productos, puede producirse unacorrosión rápida de los componentes
que se encuentran en la parte inferior dela carrocería, tales como las
conducciones de combustible, el chasis,
la chapa del piso y el sistema de escape,
incluso si están tratados con protección
contra la corrosión.
Lave a fondo los bajos del vehículo y los
alojamientos de las ruedas con agua
templada o fría una vez al mes, cuando
haya circulado fuera de carreteras y al
final del invierno. Preste especial
atención a esas zonas porque es difícil
descubrir todo el barro y suciedad. Aúnes peor mojar toda la suciedad sin
eliminarla. Los bordes inferiores de las
puertas, los paneles de los estribos y los
elementos del chasis llevan orificios de
desagüe que no debe permitirse que se
obstruyan con suciedad; el agua quequede retenida en esos puntos puedeproducir corrosión.
ADVERTENCIA
Después de lavar el vehículo, compruebe el funcionamiento de
los frenos mientras circulalentamente para ver si se han visto
afectados por el agua Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.

771
Mantenimiento

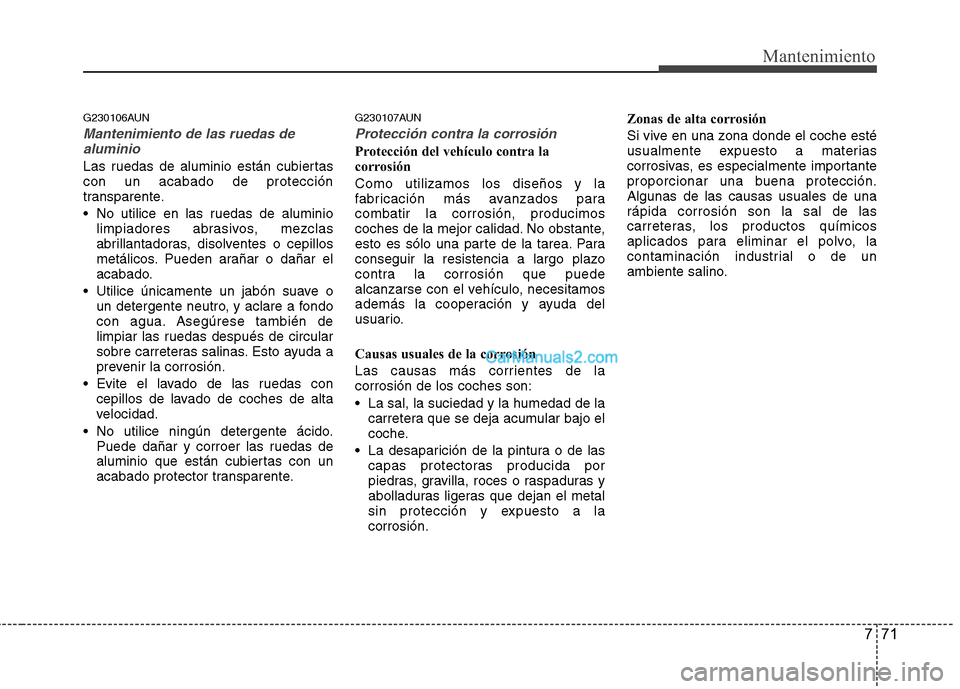

G230106AUN
Mantenimiento de las ruedas dealuminio
Las ruedas de aluminio están cubiertas con un acabado de protección
transparente.
No utilice en las ruedas de aluminio limpiadores abrasivos, mezclas
abrillantadoras, disolventes o cepillos
metálicos. Pueden arañar o dañar el
acabado.
Utilice únicamente un jabón suave o un detergente neutro, y aclare a fondo
con agua. Asegúrese también de
limpiar las ruedas después de circular
sobre carreteras salinas. Esto ayuda a
prevenir la corrosión.
Evite el lavado de las ruedas con cepillos de lavado de coches de alta
velocidad.
No utilice ningún detergente ácido. Puede dañar y corroer las ruedas de
aluminio que están cubiertas con un
acabado protector transparente. G230107AUN
Protección contra la corrosión
Protección del vehículo contra la
corrosión Como utilizamos los diseños y la
fabricación más avanzados paracombatir la corrosión, producimos
coches de la mejor calidad. No obstante,
esto es sólo una parte de la tarea. Para
conseguir la resistencia a largo plazo
contra la corrosión que puede
alcanzarse con el vehículo, necesitamos
además la cooperación y ayuda del
usuario.
Causas usuales de la corrosión
Las causas más corrientes de la corrosión de los coches son:
La sal, la suciedad y la humedad de la
carretera que se deja acumular bajo el
coche.
La desaparición de la pintura o de las capas protectoras producida por
piedras, gravilla, roces o raspaduras y
abolladuras ligeras que dejan el metal
sin protección y expuesto a lacorrosión. Zonas de alta corrosión
Si vive en una zona donde el coche esté
usualmente expuesto a materias
corrosivas, es especialmente importante
proporcionar una buena protección.Algunas de las causas usuales de unarápida corrosión son la sal de las
carreteras, los productos químicos
aplicados para eliminar el polvo, la
contaminación industrial o de un
ambiente salino.

Mantenimiento
72
7

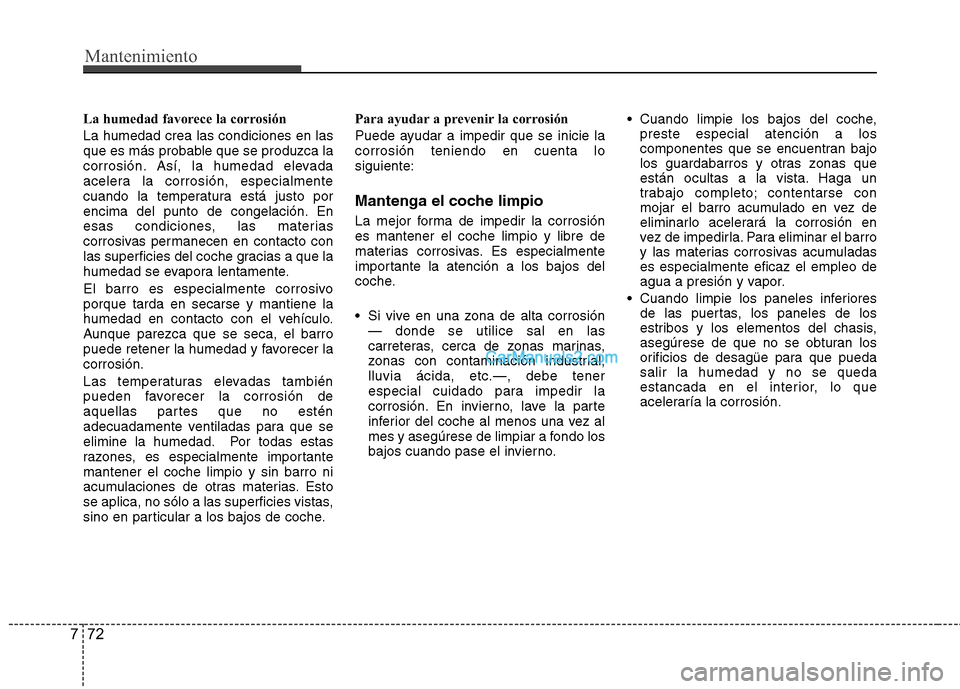

La humedad favorece la corrosión La humedad crea las condiciones en las
que es más probable que se produzca la
corrosión. Así, la humedad elevada
acelera la corrosión, especialmente
cuando la temperatura está justo por
encima del punto de congelación. En
esas condiciones, las materias
corrosivas permanecen en contacto con
las superficies del coche gracias a que la
humedad se evapora lentamente.
El barro es especialmente corrosivo porque tarda en secarse y mantiene la
humedad en contacto con el vehículo.
Aunque parezca que se seca, el barro
puede retener la humedad y favorecer lacorrosión.
Las temperaturas elevadas también
pueden favorecer la corrosión de
aquellas partes que no estén
adecuadamente ventiladas para que se
elimine la humedad. Por todas estas
razones, es especialmente importantemantener el coche limpio y sin barro ni
acumulaciones de otras materias. Esto
se aplica, no sólo a las superficies vistas,
sino en particular a los bajos de coche. Para ayudar a prevenir la corrosión
Puede ayudar a impedir que se inicie la corrosión teniendo en cuenta losiguiente:
Mantenga el coche limpio
La mejor forma de impedir la corrosión es mantener el coche limpio y libre de
materias corrosivas. Es especialmente
importante la atención a los bajos del
coche.
Si vive en una zona de alta corrosión
— donde se utilice sal en las
carreteras, cerca de zonas marinas,
zonas con contaminación industrial,lluvia ácida, etc.—, debe tener
especial cuidado para impedir la
corrosión. En invierno, lave la parte
inferior del coche al menos una vez al
mes y asegúrese de limpiar a fondo los
bajos cuando pase el invierno.
preste especial atención a los
componentes que se encuentran bajo
los guardabarros y otras zonas que
están ocultas a la vista. Haga un
trabajo completo; contentarse con
mojar el barro acumulado en vez de
eliminarlo acelerará la corrosión en
vez de impedirla. Para eliminar el barro
y las materias corrosivas acumuladases especialmente eficaz el empleo de
agua a presión y vapor.
Cuando limpie los paneles inferiores de las puertas, los paneles de los
estribos y los elementos del chasis,
asegúrese de que no se obturan los
orificios de desagüe para que puedasalir la humedad y no se queda
estancada en el interior, lo que
aceleraría la corrosión.
