35
Sistema de seguridad del vehículo

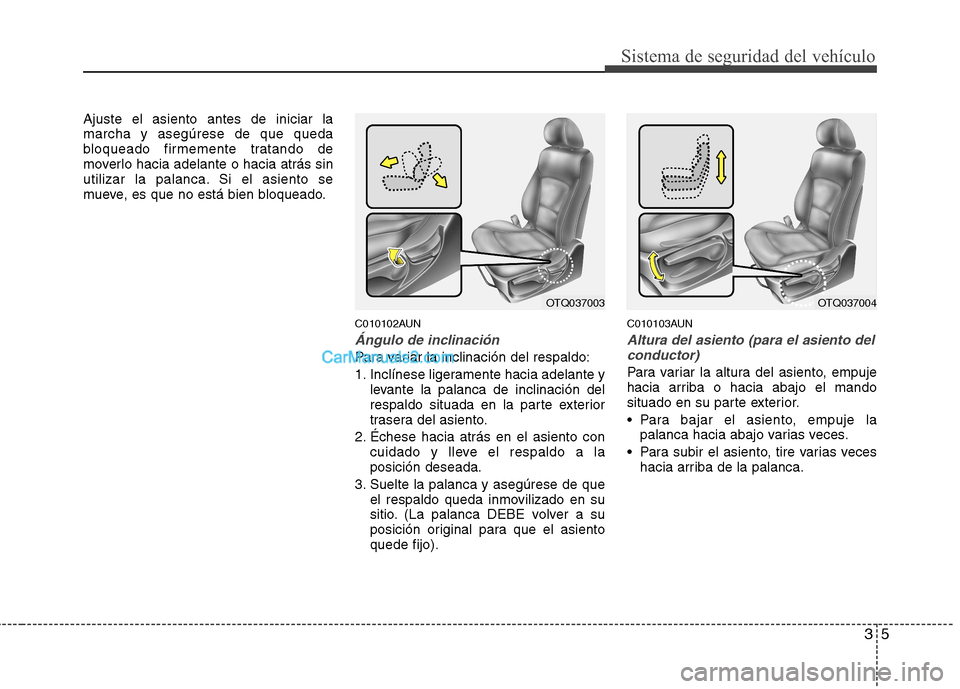

Ajuste el asiento antes de iniciar la marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.C010102AUN
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante ylevante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con cuidado y lleve el respaldo a laposición deseada.
3. Suelte la palanca y asegúrese de que el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asientoquede fijo). C010103AUN
Altura del asiento (para el asiento del
conductor)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
Para bajar el asiento, empuje la palanca hacia abajo varias veces.
Para subir el asiento, tire varias veces hacia arriba de la palanca.
OTQ037004OTQ037003

Sistema de seguridad del vehículo
6
3

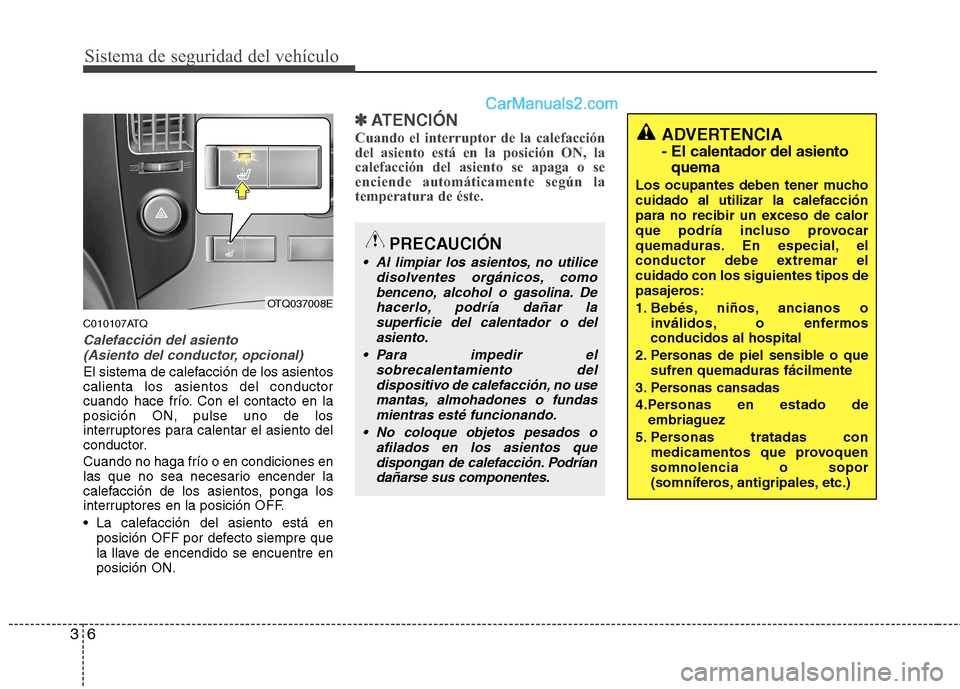

C010107ATQ
Calefacción del asiento
(Asiento del conductor, opcional)
El sistema de calefacción de los asientos calienta los asientos del conductor
cuando hace frío. Con el contacto en laposición ON, pulse uno de los
interruptores para calentar el asiento del
conductor. Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.
La calefacción del asiento está en posición OFF por defecto siempre que
la llave de encendido se encuentre enposición ON.
✽✽ ATENCIÓN
Cuando el interruptor de la calefacción
del asiento está en la posición ON, la
calefacción del asiento se apaga o se
enciende automáticamente según la
temperatura de éste.
OTQ037008E
ADVERTENCIA
- El calentador del asiento quema
Los ocupantes deben tener mucho cuidado al utilizar la calefacción
para no recibir un exceso de calor
que podría incluso provocar
quemaduras. En especial, el
conductor debe extremar elcuidado con los siguientes tipos de
pasajeros:
1. Bebés, niños, ancianos o inválidos, o enfermos conducidos al hospital
2. Personas de piel sensible o que sufren quemaduras fácilmente
3. Personas cansadas
4.Personas en estado de embriaguez
5. Personas tratadas con medicamentos que provoquen somnolencia o sopor
(somníferos, antigripales, etc.)
PRECAUCIÓN
Al limpiar los asientos, no utilice
disolventes orgánicos, comobenceno, alcohol o gasolina. Dehacerlo, podría dañar la
superficie del calentador o delasiento.
Para impedir el sobrecalentamiento deldispositivo de calefacción, no use
mantas, almohadones o fundasmientras esté funcionando.
No coloque objetos pesados o afilados en los asientos quedispongan de calefacción. Podrían
dañarse sus componentes.

37
Sistema de seguridad del vehículo

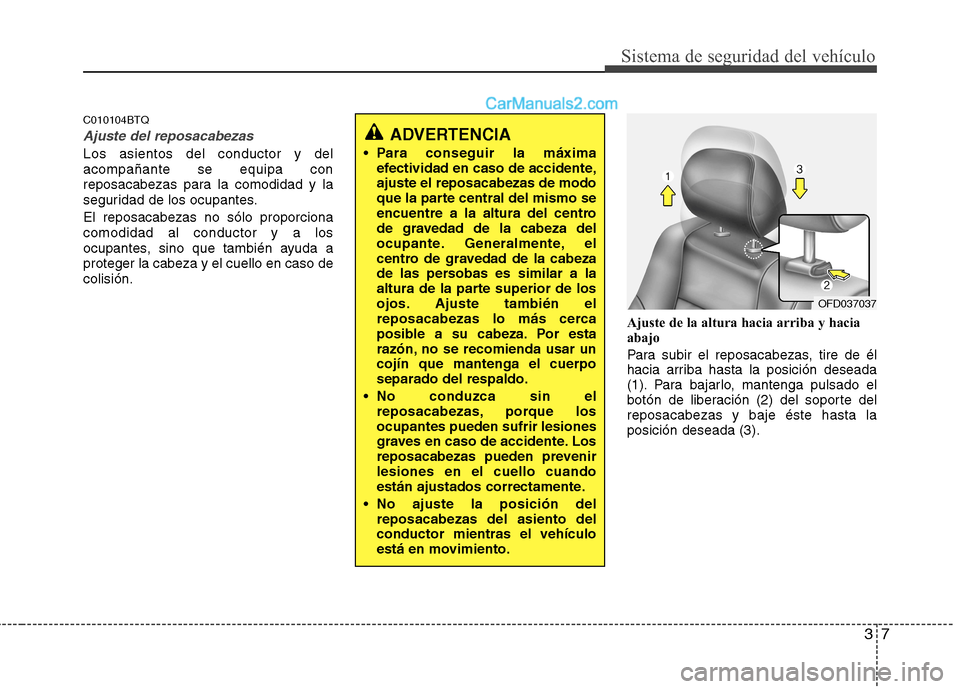

C010104BTQ
Ajuste del reposacabezas
Los asientos del conductor y del acompañante se equipa con
reposacabezas para la comodidad y la
seguridad de los ocupantes. El reposacabezas no sólo proporciona comodidad al conductor y a los
ocupantes, sino que también ayuda aproteger la cabeza y el cuello en caso decolisión.Ajuste de la altura hacia arriba y hacia
abajo
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte delreposacabezas y baje éste hasta laposición deseada (3).
ADVERTENCIA
Para conseguir la máxima efectividad en caso de accidente, ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar uncojín que mantenga el cuerposeparado del respaldo.
No conduzca sin el reposacabezas, porque losocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenirlesiones en el cuello cuando
están ajustados correctamente.
No ajuste la posición del reposacabezas del asiento delconductor mientras el vehículo
está en movimiento.
OFD037037

Sistema de seguridad del vehículo
8
3

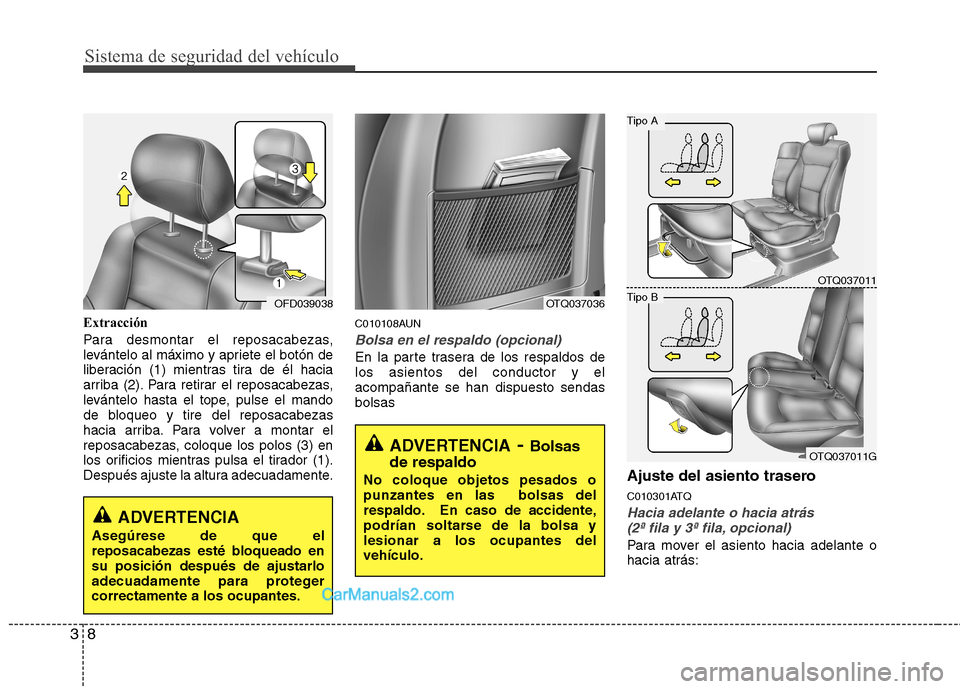

Extracción
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2). Para retirar el reposacabezas,
levántelo hasta el tope, pulse el mando
de bloqueo y tire del reposacabezas
hacia arriba. Para volver a montar el
reposacabezas, coloque los polos (3) en
los orificios mientras pulsa el tirador (1).
Después ajuste la altura adecuadamente. C010108AUN
Bolsa en el respaldo (opcional)
En la parte trasera de los respaldos de los asientos del conductor y elacompañante se han dispuesto sendasbolsas
Ajuste del asiento trasero
C010301ATQ
Hacia adelante o hacia atrás (2ª fila y 3ª fila, opcional)
Para mover el asiento hacia adelante o hacia atrás:
ADVERTENCIA - Bolsas
de respaldo
No coloque objetos pesados o punzantes en las bolsas del
respaldo. En caso de accidente,
podrían soltarse de la bolsa ylesionar a los ocupantes delvehículo.
OTQ037036
OTQ037011
OTQ037011G
Tipo B
Tipo A
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado ensu posición después de ajustarlo
adecuadamente para protegercorrectamente a los ocupantes.
OFD039038

39
Sistema de seguridad del vehículo

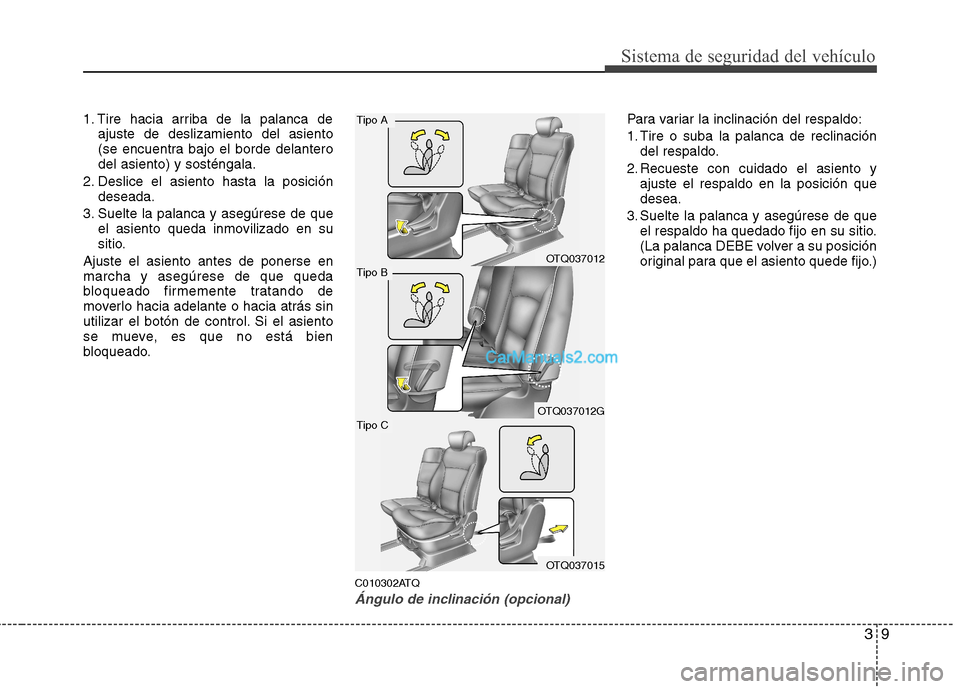

1. Tire hacia arriba de la palanca deajuste de deslizamiento del asiento
(se encuentra bajo el borde delanterodel asiento) y sosténgala.
2. Deslice el asiento hasta la posición deseada.
3. Suelte la palanca y asegúrese de que el asiento queda inmovilizado en su
sitio.
Ajuste el asiento antes de ponerse enmarcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar el botón de control. Si el asiento
se mueve, es que no está bien
bloqueado.
C010302ATQ
Ángulo de inclinación (opcional)
Para variar la inclinación del respaldo:
1. Tire o suba la palanca de reclinacióndel respaldo.
2. Recueste con cuidado el asiento y ajuste el respaldo en la posición que desea.
3. Suelte la palanca y asegúrese de que el respaldo ha quedado fijo en su sitio.
(La palanca DEBE volver a su posición
original para que el asiento quede fijo.)
OTQ037012
OTQ037012G
OTQ037015
Tipo A
Tipo B
Tipo C

Sistema de seguridad del vehículo
10
3

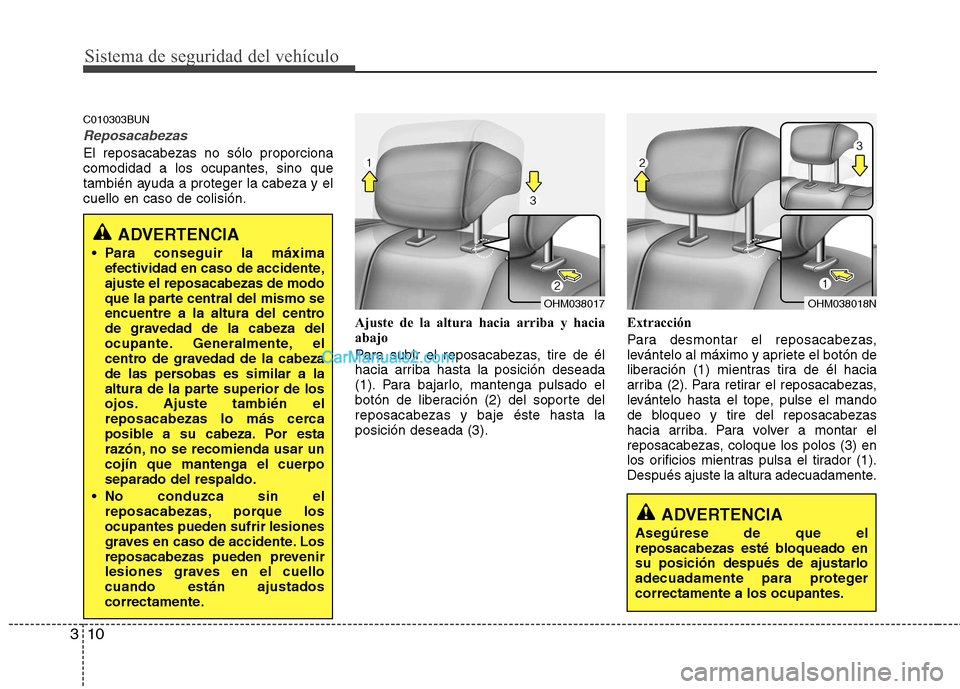

C010303BUN
Reposacabezas
El reposacabezas no sólo proporciona
comodidad a los ocupantes, sino que
también ayuda a proteger la cabeza y elcuello en caso de colisión.
Ajuste de la altura hacia arriba y hacia
abajo
Para subir el reposacabezas, tire de él
hacia arriba hasta la posición deseada
(1). Para bajarlo, mantenga pulsado el
botón de liberación (2) del soporte delreposacabezas y baje éste hasta laposición deseada (3).Extracción
Para desmontar el reposacabezas,
levántelo al máximo y apriete el botón de
liberación (1) mientras tira de él hacia
arriba (2). Para retir
ar el reposacabezas,
levántelo hasta el tope, pulse el mando
de bloqueo y tire del reposacabezas
hacia arriba. Para volver a montar el
reposacabezas, coloque los polos (3) en
los orificios mientras pulsa el tirador (1).
Después ajuste la altura adecuadamente.
OHM038017OHM038018N
ADVERTENCIA
Asegúrese de que el
reposacabezas esté bloqueado ensu posición después de ajustarlo
adecuadamente para protegercorrectamente a los ocupantes.
ADVERTENCIA
Para conseguir la máxima efectividad en caso de accidente, ajuste el reposacabezas de modo
que la parte central del mismo se
encuentre a la altura del centro
de gravedad de la cabeza del
ocupante. Generalmente, el
centro de gravedad de la cabeza
de las persobas es similar a la
altura de la parte superior de los
ojos. Ajuste también el
reposacabezas lo más cerca
posible a su cabeza. Por esta
razón, no se recomienda usar uncojín que mantenga el cuerposeparado del respaldo.
No conduzca sin el reposacabezas, porque losocupantes pueden sufrir lesiones
graves en caso de accidente. Los
reposacabezas pueden prevenir
lesiones graves en el cuellocuando están ajustados
correctamente.

311
Sistema de seguridad del vehículo

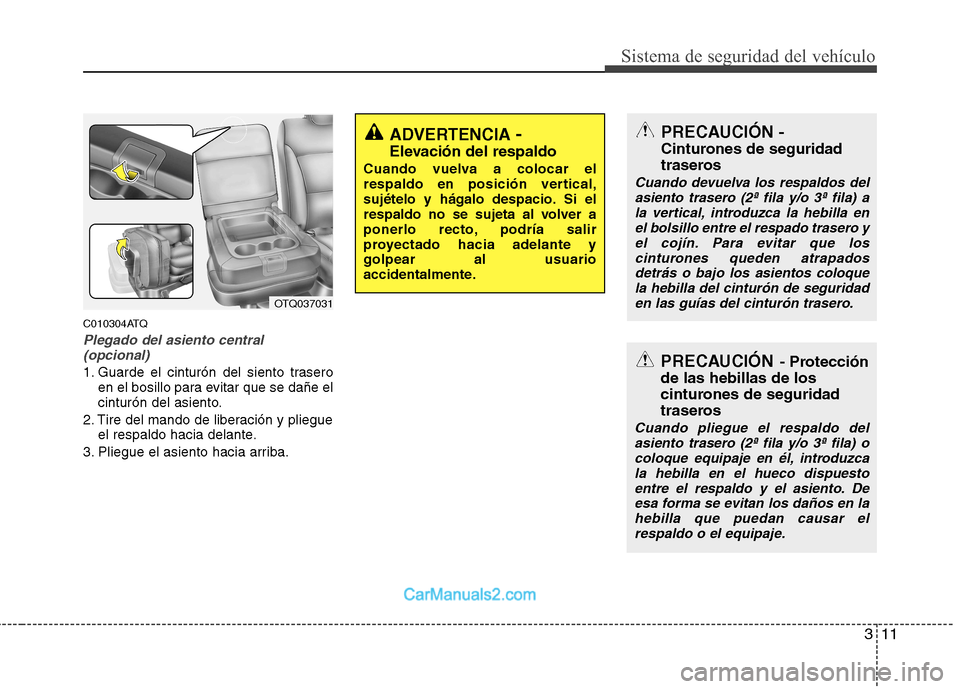

C010304ATQ
Plegado del asiento central(opcional)
1. Guarde el cinturón del siento trasero en el bosillo para evitar que se dañe el
cinturón del asiento.
2. Tire del mando de liberación y pliegue el respaldo hacia delante.
3. Pliegue el asiento hacia arriba.
ADVERTENCIA -
Elevación del respaldo
Cuando vuelva a colocar el
respaldo en posición vertical,
sujételo y hágalo despacio. Si el
respaldo no se sujeta al volver a
ponerlo recto, podría salir
proyectado hacia adelante ygolpear al usuario
accidentalmente.
OTQ037031
PRECAUCIÓN -
Cinturones de seguridad
traseros
Cuando devuelva los respaldos del asiento trasero (2ª fila y/o 3ª fila) a
la vertical, introduzca la hebilla en el bolsillo entre el respado trasero yel cojín. Para evitar que los cinturones queden atrapados
detrás o bajo los asientos coloque la hebilla del cinturón de seguridaden las guías del cinturón trasero.
PRECAUCIÓN - Protección
de las hebillas de los
cinturones de seguridad
traseros
Cuando pliegue el respaldo del asiento trasero (2ª fila y/o 3ª fila) o coloque equipaje en él, introduzca
la hebilla en el hueco dispuesto entre el respaldo y el asiento. De esa forma se evitan los daños en la
hebilla que puedan causar el respaldo o el equipaje.

Sistema de seguridad del vehículo
12
3

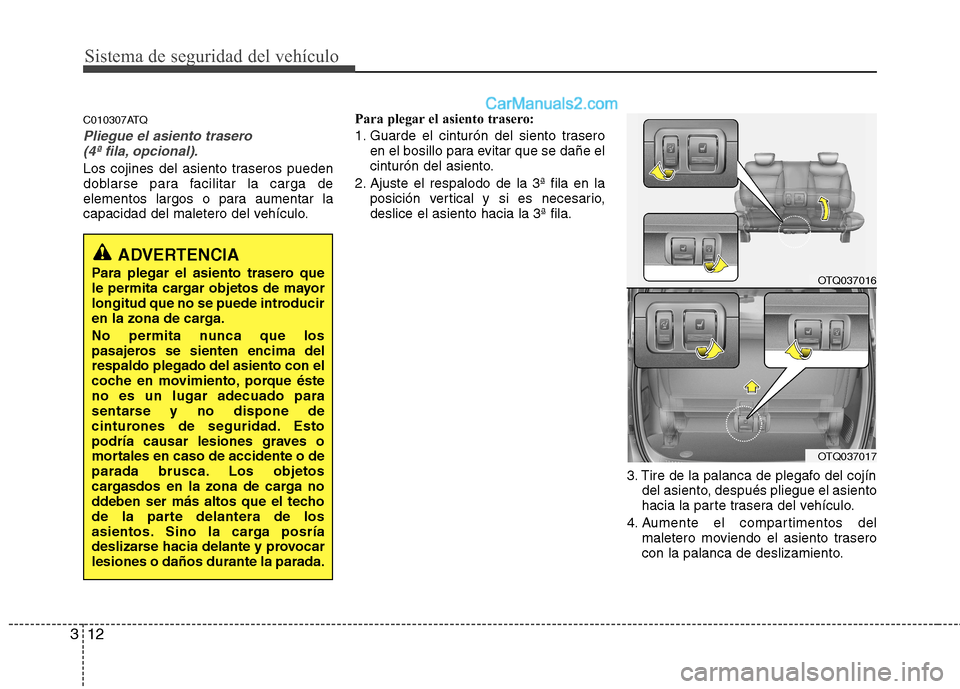

C010307ATQ
Pliegue el asiento trasero
(4ª fila, opcional).
Los cojines del asiento traseros pueden
doblarse para facilitar la carga de
elementos largos o para aumentar la
capacidad del maletero del vehículo. Para plegar el asiento trasero:
1. Guarde el cinturón del siento trasero
en el bosillo para evitar que se dañe el
cinturón del asiento.
2. Ajuste el respalodo de la 3ª fila en la posición vertical y si es necesario,deslice el asiento hacia la 3ª fila.
3. Tire de la palanca de plegafo del cojíndel asiento, después pliegue el asiento
hacia la parte trasera del vehículo.
4. Aumente el compartimentos del maletero moviendo el asiento trasero
con la palanca de deslizamiento.
OTQ037016
OTQ037017
ADVERTENCIA
Para plegar el asiento trasero que
le permita cargar objetos de mayor
longitud que no se puede introducir
en la zona de carga.
No permita nunca que los
pasajeros se sienten encima delrespaldo plegado del asiento con el
coche en movimiento, porque ésteno es un lugar adecuado para
sentarse y no dispone de
cinturones de seguridad. Esto
podría causar lesiones graves o
mortales en caso de accidente o de
parada brusca. Los objetos
cargasdos en la zona de carga no
ddeben ser más altos que el techo
de la parte delantera de los
asientos. Sino la carga posría
deslizarse hacia delante y provocarlesiones o daños durante la parada.
