2010 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

23
Su vehículo de un vistazo
OTQ027001R

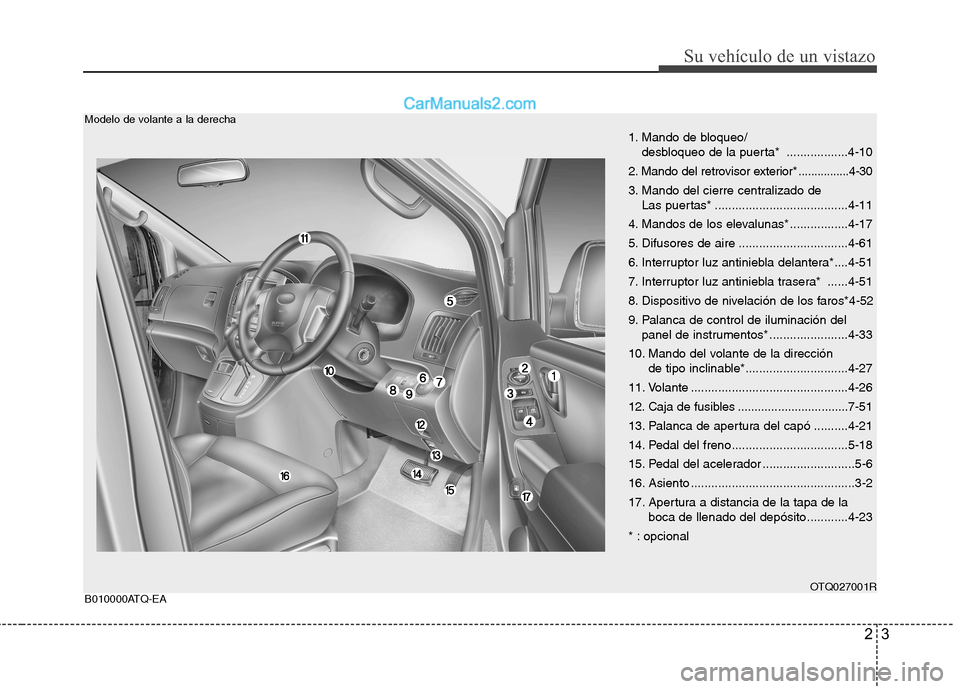

Modelo de volante a la derecha
B010000ATQ-EA1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-10
2. Mando del retrovisor exterior*................4-30
3. Mando del cierre centralizado de Las puertas* .......................................4-11
4. Mandos de los elevalunas* .................4-17
5. Difusores de aire ................................4-61
6. Interruptor luz antiniebla delantera*....4-51
7. Interruptor luz antiniebla trasera* ......4-51
8. Dispositivo de nivelación de los faros*4-52
9. Palanca de control de iluminación del panel de instrumentos* .......................4-33
10. Mando del volante de la dirección de tipo inclinable*..............................4-27
11. Volante ..............................................4-26
12. Caja de fusibles .................................7-51
13. Palanca de apertura del capó ..........4-21
14. Pedal del freno..................................5-18
15. Pedal del acelerador ...........................5-6
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de la boca de llenado del depósito............4-23
* : opcional

Su vehículo de un vistazo
4
2

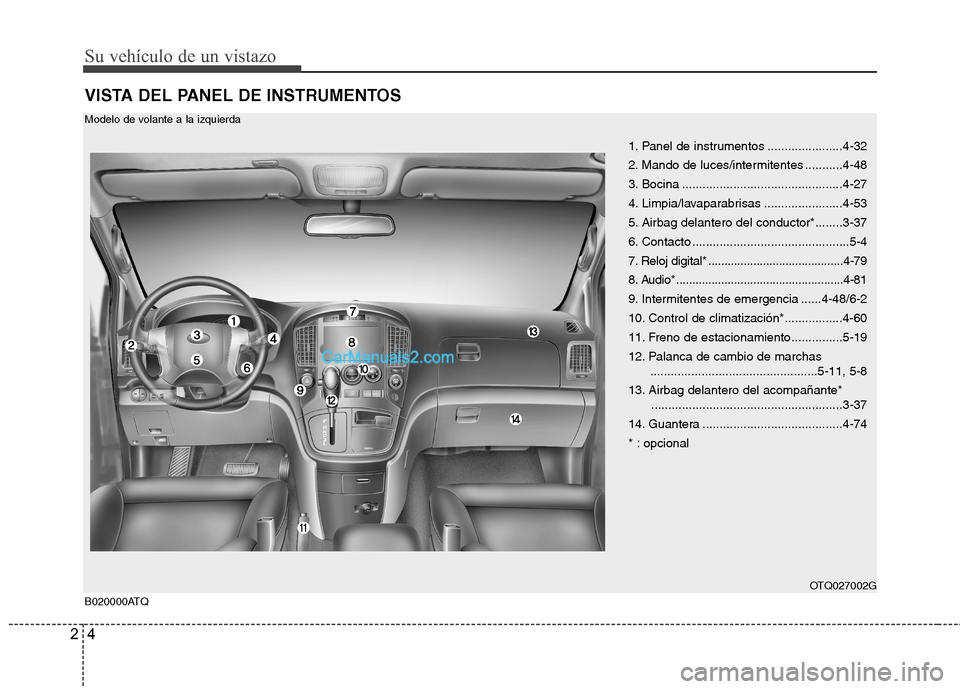

VISTA DEL PANEL DE INSTRUMENTOS
B020000ATQ 1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de
climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas .................................................5-11, 5-8
13. Airbag delantero del acompañante* ........................................................3-37
14. Guantera .........................................4-74
* : opcional
OTQ027002G
Modelo de volante a la izquierda

25
Su vehículo de un vistazo
OTQ027002RB020000ATQ

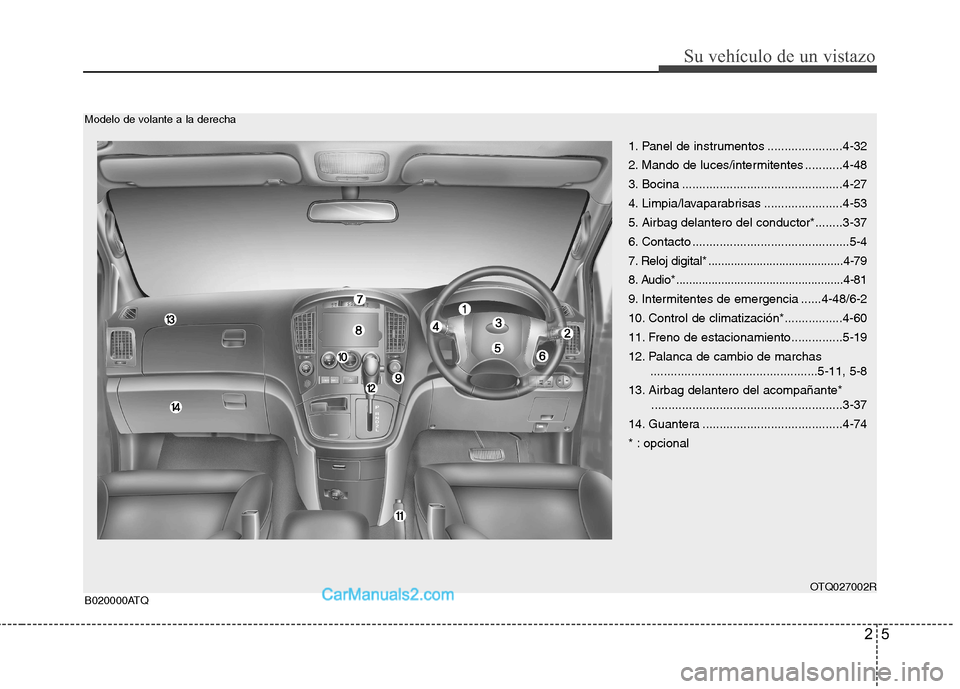

Modelo de volante a la derecha
1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas .................................................5-11, 5-8
13. Airbag delantero del acompañante* ........................................................3-37
14. Guantera .........................................4-74
* : opcional

Su vehículo de un vistazo
6
2

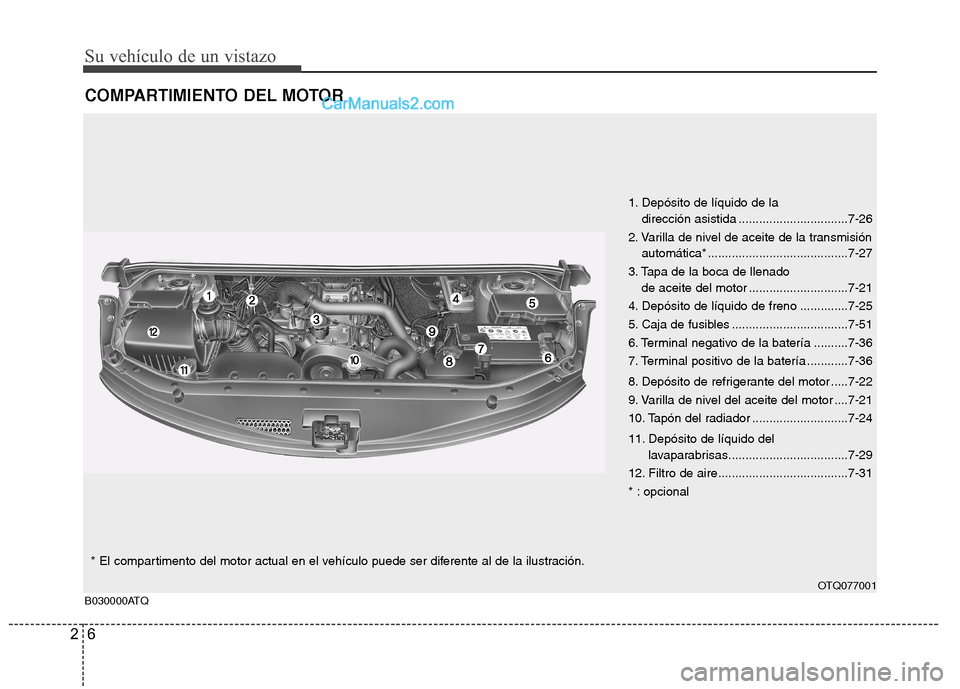

COMPARTIMIENTO DEL MOTOR
1. Depósito de líquido de la
dirección asistida ................................7-26
2. Varilla de nivel de aceite de la transmisión automática* .........................................7-27
3. Tapa de la boca de llenado de aceite del motor .............................7-21
4. Depósito de líquido de freno ..............7-25
5. Caja de fusibles ..................................7-51
6. Terminal negativo de la batería ..........7-36
7. Terminal positivo de la batería ............7-36
8. Depósito de refrigerante del motor .....7-22
9. Varilla de nivel del aceite del motor ....7-21
10. Tapón del radiador ............................7-24
11. Depósito de líquido del lavaparabrisas...................................7-29
12. Filtro de aire......................................7-31
* : opcional
OTQ077001
B030000ATQ
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.

3

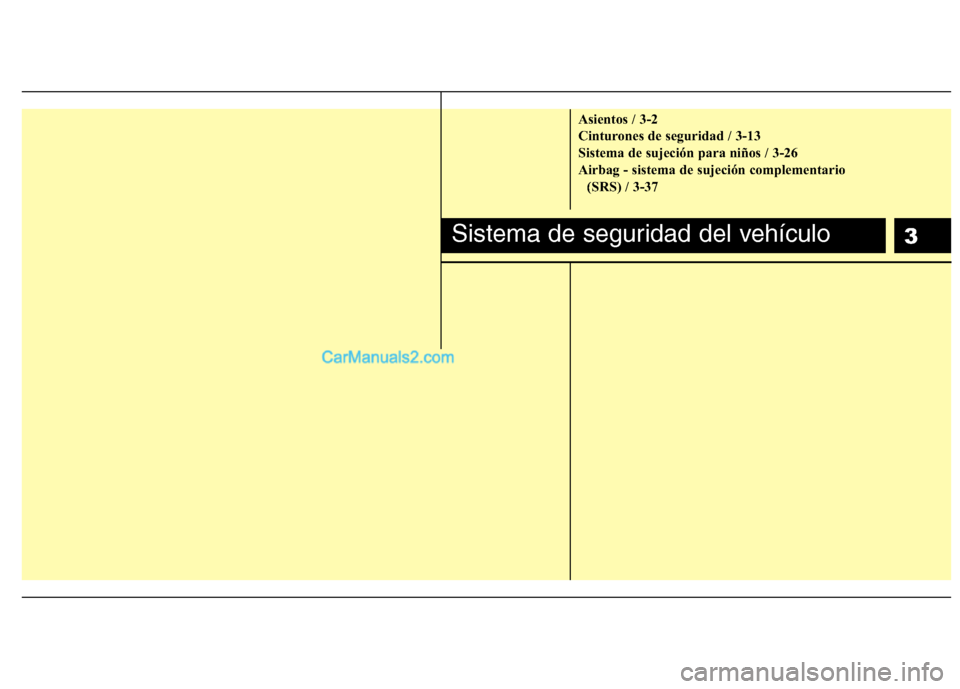

Asientos / 3-2
Cinturones de seguridad / 3-13
Sistema de sujeción para niños / 3-26
Airbag - sistema de sujeción complementario (SRS) / 3-37
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2
3

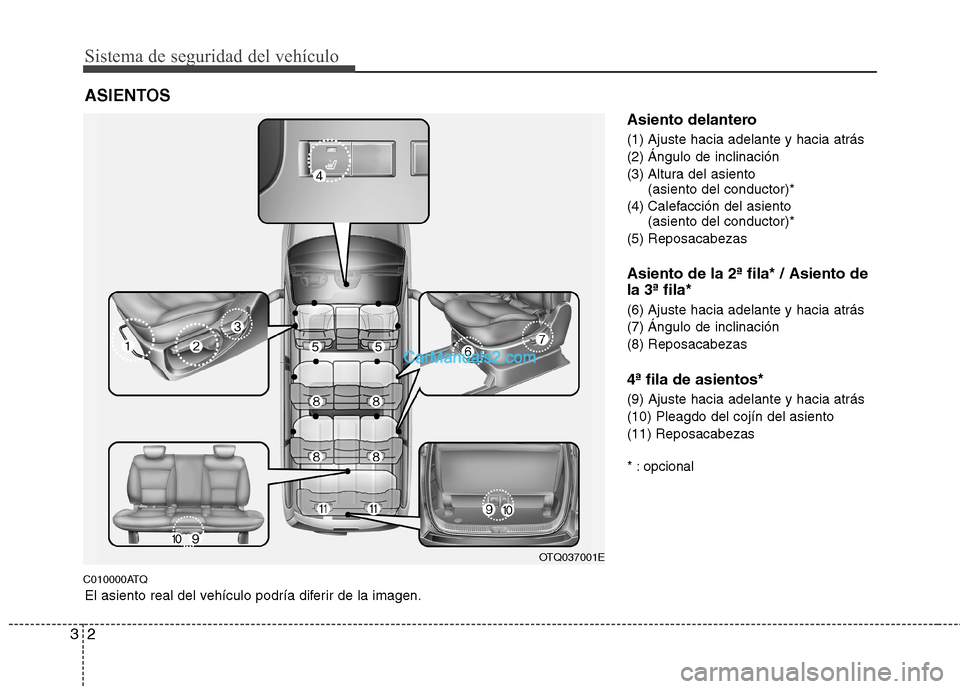

C010000ATQ Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)*
(4) Calefacción del asiento (asiento del conductor)*
(5) Reposacabezas Asiento de la 2ª fila* / Asiento de la 3ª fila*
(6) Ajuste hacia adelante y hacia atrás
(7) Ángulo de inclinación (8) Reposacabezas 4ª fila de asientos* (9) Ajuste hacia adelante y hacia atrás (10) Pleagdo del cojín del asiento(11) Reposacabezas
* : opcional
ASIENTOS
OTQ037001E
El asiento real del vehículo podría diferir de la imagen.

33
Sistema de seguridad del vehículo

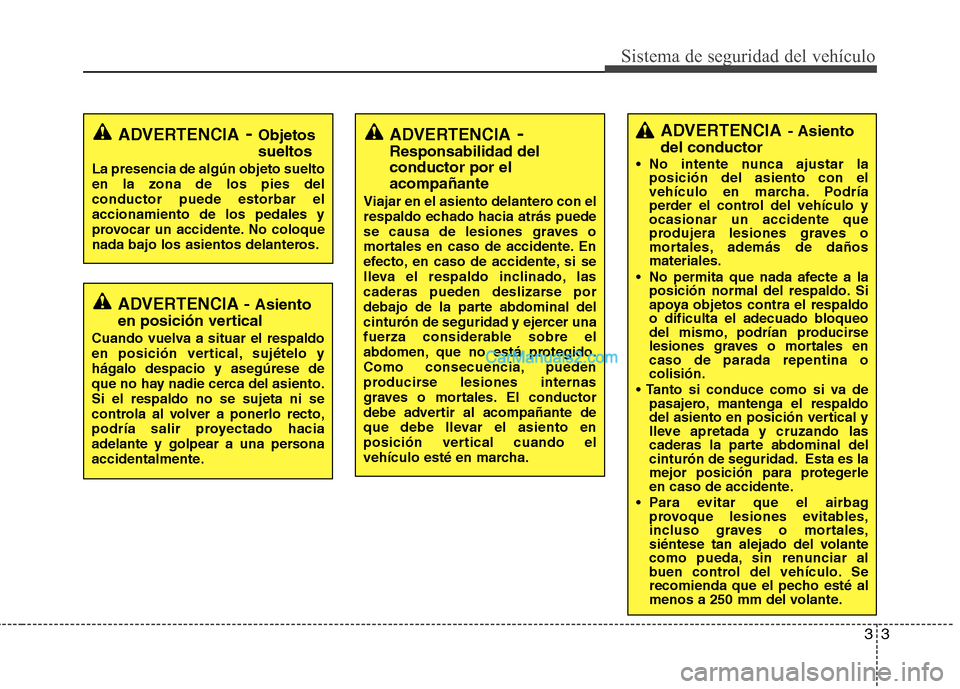

ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo yocasionar un accidente que
produjera lesiones graves o
mortales, además de dañosmateriales.
No permita que nada afecte a la posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales encaso de parada repentina ocolisión.
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
Para evitar que el airbag provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo yhágalo despacio y asegúrese de
que no hay nadie cerca del asiento.Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA - Objetos sueltos
La presencia de algún objeto suelto en la zona de los pies delconductor puede estorbar elaccionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.ADVERTENCIA -
Responsabilidad del conductor por elacompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.

Sistema de seguridad del vehículo
4
3

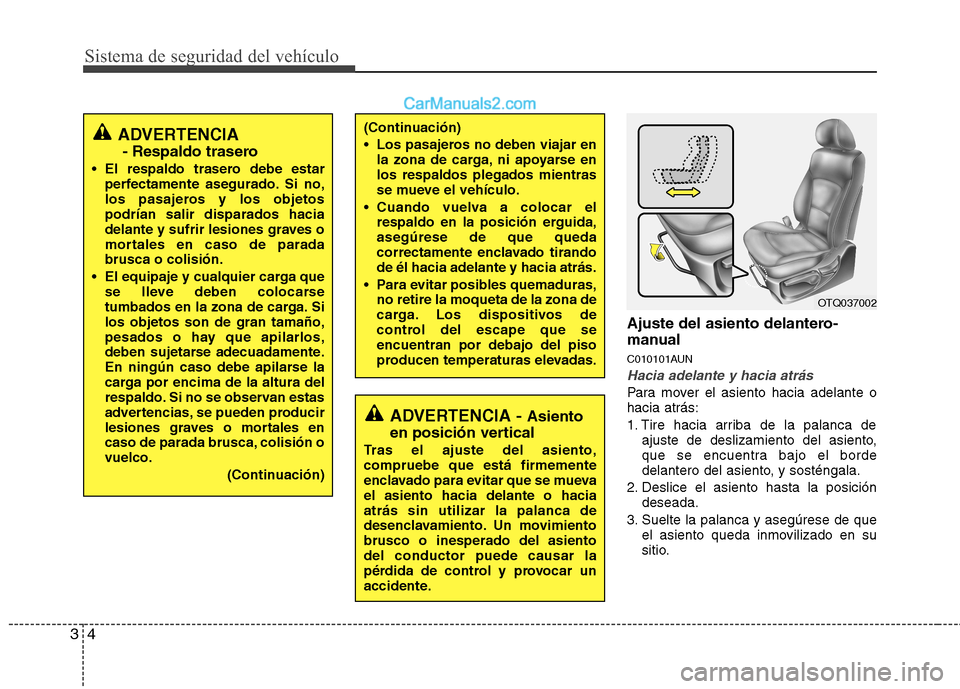

Ajuste del asiento delantero-
manual
C010101AUN
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición deseada.
3. Suelte la palanca y asegúrese de que el asiento queda inmovilizado en su
sitio.
(Continuación)
Los pasajeros no deben viajar enla zona de carga, ni apoyarse en los respaldos plegados mientras
se mueve el vehículo.
Cuando vuelva a colocar el respaldo en la posición erguida,asegúrese de que queda
correctamente enclavado tirandode él hacia adelante y hacia atrás.
Para evitar posibles quemaduras, no retire la moqueta de la zona de
carga. Los dispositivos de
control del escape que seencuentran por debajo del piso
producen temperaturas elevadas.
ADVERTENCIA - Asiento
en posición vertical
Tras el ajuste del asiento, compruebe que está firmemente
enclavado para evitar que se muevael asiento hacia delante o haciaatrás sin utilizar la palanca de
desenclavamiento. Un movimientobrusco o inesperado del asientodel conductor puede causar la
pérdida de control y provocar un
accidente.
ADVERTENCIA - Respaldo trasero
El respaldo trasero debe estar perfectamente asegurado. Si no,
los pasajeros y los objetospodrían salir disparados hacia
delante y sufrir lesiones graves o
mortales en caso de paradabrusca o colisión.
El equipaje y cualquier carga que se lleve deben colocarse
tumbados en la zona de carga. Silos objetos son de gran tamaño,
pesados o hay que apilarlos,
deben sujetarse adecuadamente.
En ningún caso debe apilarse la
carga por encima de la altura del
respaldo. Si no se observan estas
advertencias, se pueden producir
lesiones graves o mortales en
caso de parada brusca, colisión ovuelco.
(Continuación)
OTQ037002
