2010 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

Qué hacer en caso de emergencia
4
6

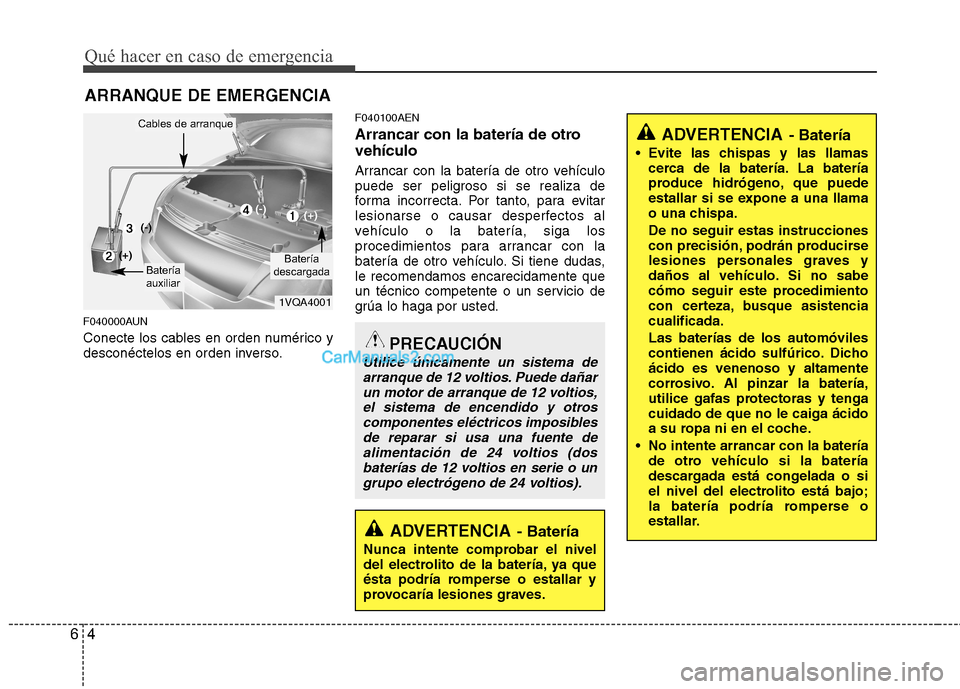

ARRANQUE DE EMERGENCIA
F040000AUN
Conecte los cables en orden numérico y
desconéctelos en orden inverso. F040100AEN
Arrancar con la batería de otro vehículo
Arrancar con la batería de otro vehículo
puede ser peligroso si se realiza de
forma incorrecta. Por tanto, para evitar
lesionarse o causar desperfectos al
vehículo o la batería, siga los
procedimientos para arrancar con la
batería de otro vehículo. Si tiene dudas,le recomendamos encarecidamente que
un técnico competente o un servicio de
grúa lo haga por usted.
PRECAUCIÓN
Utilice únicamente un sistema de
arranque de 12 voltios. Puede dañarun motor de arranque de 12 voltios,
el sistema de encendido y otroscomponentes eléctricos imposiblesde reparar si usa una fuente dealimentación de 24 voltios (dos
baterías de 12 voltios en serie o ungrupo electrógeno de 24 voltios).
ADVERTENCIA - Batería
Nunca intente comprobar el nivel
del electrolito de la batería, ya que
ésta podría romperse o estallar y
provocaría lesiones graves.
1VQA4001
Batería
descargada
Cables de arranque
Batería
auxiliar
(-)
(+)
(+)(-)
ADVERTENCIA - Batería
Evite las chispas y las llamas cerca de la batería. La batería
produce hidrógeno, que puede
estallar si se expone a una llama
o una chispa. De no seguir estas instrucciones
con precisión, podrán producirse
lesiones personales graves y
daños al vehículo. Si no sabe
cómo seguir este procedimiento
con certeza, busque asistenciacualificada. Las baterías de los automóviles
contienen ácido sulfúrico. Dichoácido es venenoso y altamente
corrosivo. Al pinzar la batería,
utilice gafas protectoras y tengacuidado de que no le caiga ácido
a su ropa ni en el coche.
No intente arrancar con la batería de otro vehículo si la batería
descargada está congelada o si
el nivel del electrolito está bajo;
la batería podría romperse o
estallar.

65
Qué hacer en caso de emergencia

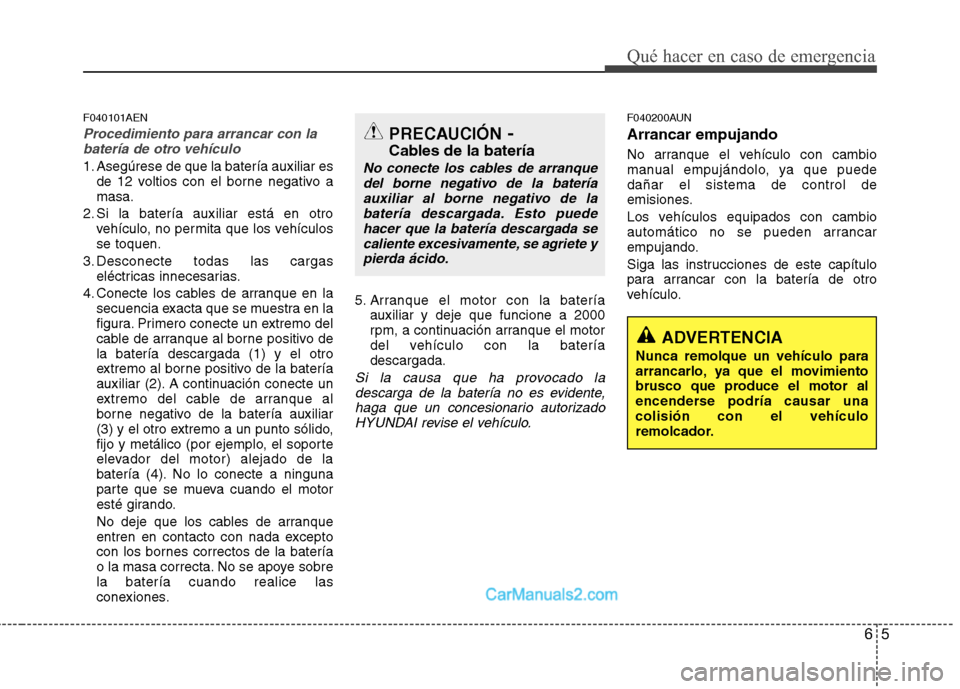

F040101AEN
Procedimiento para arrancar con labatería de otro vehículo
1. Asegúrese de que la batería auxiliar es de 12 voltios con el borne negativo a masa.
2. Si la batería auxiliar está en otro vehículo, no permita que los vehículosse toquen.
3. Desconecte todas las cargas eléctricas innecesarias.
4. Conecte los cables de arranque en la secuencia exacta que se muestra en la
figura. Primero conecte un extremo del
cable de arranque al borne positivo dela batería descargada (1) y el otro
extremo al borne positivo de la batería
auxiliar (2). A continuación conecte un
extremo del cable de arranque al
borne negativo de la batería auxiliar
(3) y el otro extremo a un punto sólido,
fijo y metálico (por ejemplo, el soporte
elevador del motor) alejado de la
batería (4). No lo conecte a ninguna
parte que se mueva cuando el motor
esté girando.
No deje que los cables de arranque
entren en contacto con nada excepto
con los bornes correctos de la batería
o la masa correcta. No se apoye sobrela batería cuando realice las
conexiones. 5. Arranque el motor con la batería
auxiliar y deje que funcione a 2000
rpm, a continuación arranque el motor
del vehículo con la bateríadescargada.
Si la causa que ha provocado la
descarga de la batería no es evidente, haga que un concesionario autorizado
HYUNDAI revise el vehículo.
F040200AUN Arrancar empujando
No arranque el vehículo con cambio
manual empujándolo, ya que puededañar el sistema de control de
emisiones.
Los vehículos equipados con cambio
automático no se pueden arrancar
empujando.
Siga las instrucciones de este capítulo
para arrancar con la batería de otro
vehículo.
PRECAUCIÓN -
Cables de la batería
No conecte los cables de arranque del borne negativo de la bateríaauxiliar al borne negativo de la
batería descargada. Esto puedehacer que la batería descargada secaliente excesivamente, se agriete y
pierda ácido.
ADVERTENCIA
Nunca remolque un vehículo para
arrancarlo, ya que el movimiento
brusco que produce el motor al
encenderse podría causar unacolisión con el vehículo
remolcador.

Qué hacer en caso de emergencia
6
6

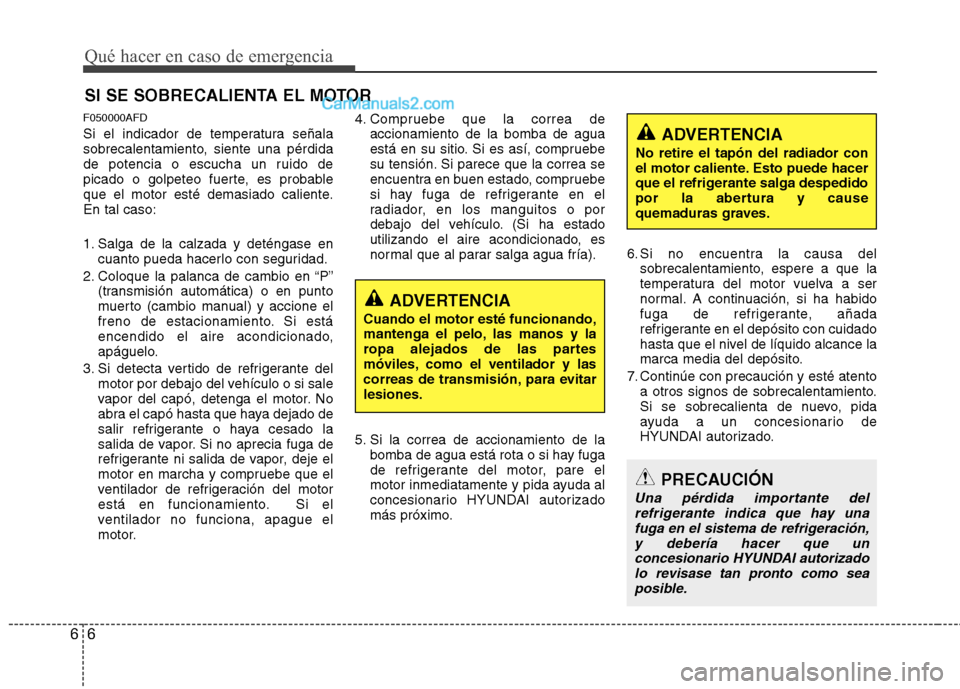

SI SE SOBRECALIENTA EL MOTOR
F050000AFD
Si el indicador de temperatura señala
sobrecalentamiento, siente una pérdida
de potencia o escucha un ruido de
picado o golpeteo fuerte, es probable
que el motor esté demasiado caliente.En tal caso:
1. Salga de la calzada y deténgase en cuanto pueda hacerlo con seguridad.
2. Coloque la palanca de cambio en “P” (transmisión automática) o en punto
muerto (cambio manual) y accione el
freno de estacionamiento. Si está
encendido el aire acondicionado,
apáguelo.
3. Si detecta vertido de refrigerante del motor por debajo del vehículo o si sale
vapor del capó, detenga el motor. No
abra el capó hasta que haya dejado de
salir refrigerante o haya cesado la
salida de vapor. Si no aprecia fuga de
refrigerante ni salida de vapor, deje el
motor en marcha y compruebe que el
ventilador de refrigeración del motor
está en funcionamiento. Si el
ventilador no funciona, apague el
motor. 4. Compruebe que la correa de
accionamiento de la bomba de agua
está en su sitio. Si es así, compruebe
su tensión. Si parece que la correa se
encuentra en buen estado, compruebe
si hay fuga de refrigerante en el
radiador, en los manguitos o por
debajo del vehículo. (Si ha estado
utilizando el aire acondicionado, es
normal que al parar salga agua fría).
5. Si la correa de accionamiento de la bomba de agua está rota o si hay fuga
de refrigerante del motor, pare el
motor inmediatamente y pida ayuda al
concesionario HYUNDAI autorizado
más próximo. 6. Si no encuentra la causa del
sobrecalentamiento, espere a que la
temperatura del motor vuelva a ser
normal. A continuación, si ha habido
fuga de refrigerante, añada
refrigerante en el depósito con cuidado
hasta que el nivel de líquido alcance la
marca media del depósito.
7. Continúe con precaución y esté atento a otros signos de sobrecalentamiento.
Si se sobrecalienta de nuevo, pida
ayuda a un concesionario de
HYUNDAI autorizado.
ADVERTENCIA
Cuando el motor esté funcionando,
mantenga el pelo, las manos y la
ropa alejados de las partes
móviles, como el ventilador y las
correas de transmisión, para evitarlesiones.
PRECAUCIÓN
Una pérdida importante del refrigerante indica que hay unafuga en el sistema de refrigeración,y debería hacer que un concesionario HYUNDAI autorizado
lo revisase tan pronto como sea posible.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. Esto puede hacer
que el refrigerante salga despedido
por la abertura y cause
quemaduras graves.

67
Qué hacer en caso de emergencia

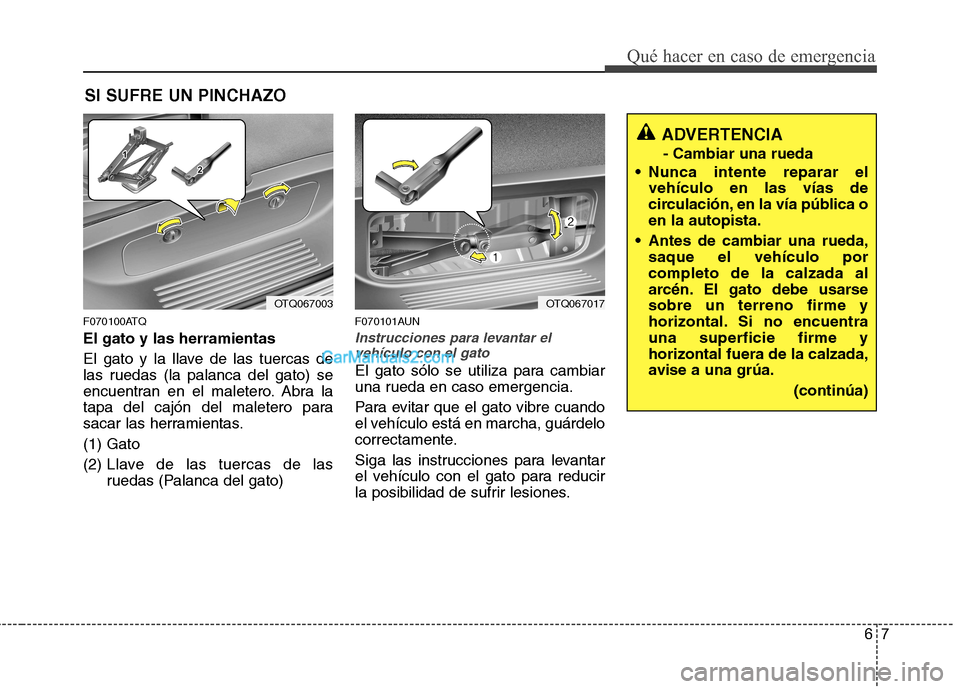

SI SUFRE UN PINCHAZO
F070100ATQ El gato y las herramientas
El gato y la llave de las tuercas de
las ruedas (la palanca del gato) se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas. (1) Gato
(2) Llave de las tuercas de las
ruedas (Palanca del gato) F070101AUN
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA
- Cambiar una rueda
Nunca intente reparar el vehículo en las vías de
circulación, en la vía pública oen la autopista.
Antes de cambiar una rueda, saque el vehículo porcompleto de la calzada al
arcén. El gato debe usarsesobre un terreno firme y
horizontal. Si no encuentrauna superficie firme yhorizontal fuera de la calzada,
avise a una grúa.
(continúa)
OTQ067003OTQ067017

Qué hacer en caso de emergencia
8
6

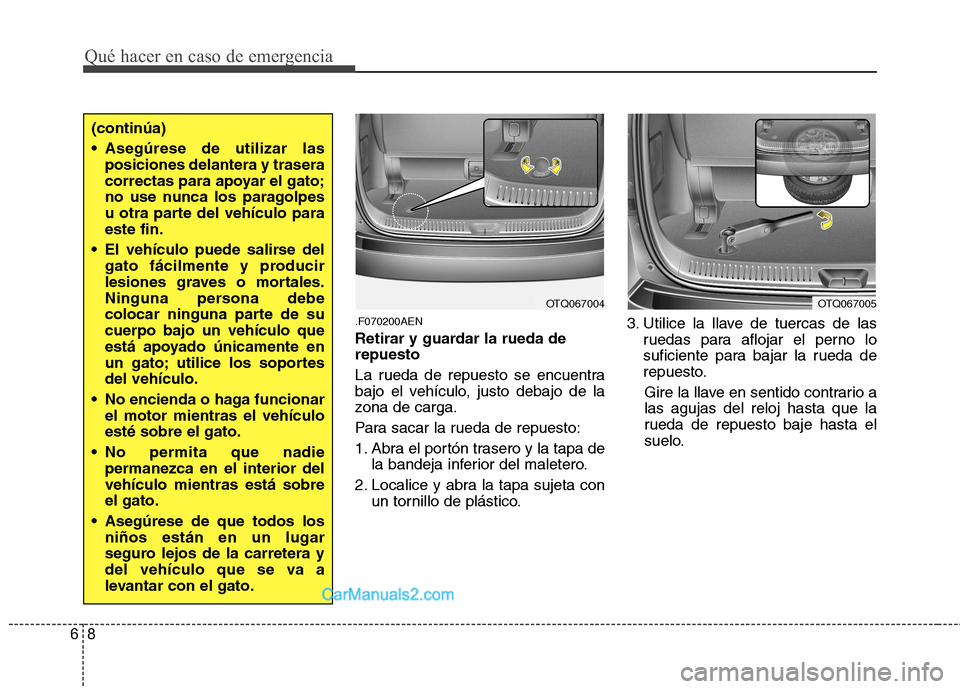

.F070200AEN
Retirar y guardar la rueda de repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1. Abra el portón trasero y la tapa de
la bandeja inferior del maletero.
2. Localice y abra la tapa sujeta con un tornillo de plástico. 3. Utilice la llave de tuercas de las
ruedas para aflojar el perno lo
suficiente para bajar la rueda de
repuesto.
Gire la llave en sentido contrario alas agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo.
(continúa)
Asegúrese de utilizar las posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo paraeste fin.
El vehículo puede salirse del gato fácilmente y producir
lesiones graves o mortales.
Ninguna persona debe
colocar ninguna parte de sucuerpo bajo un vehículo que
está apoyado únicamente en
un gato; utilice los soportesdel vehículo.
No encienda o haga funcionar el motor mientras el vehículoesté sobre el gato.
No permita que nadie permanezca en el interior delvehículo mientras está sobreel gato.
Asegúrese de que todos los niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.
OTQ067004OTQ067005

69
Qué hacer en caso de emergencia

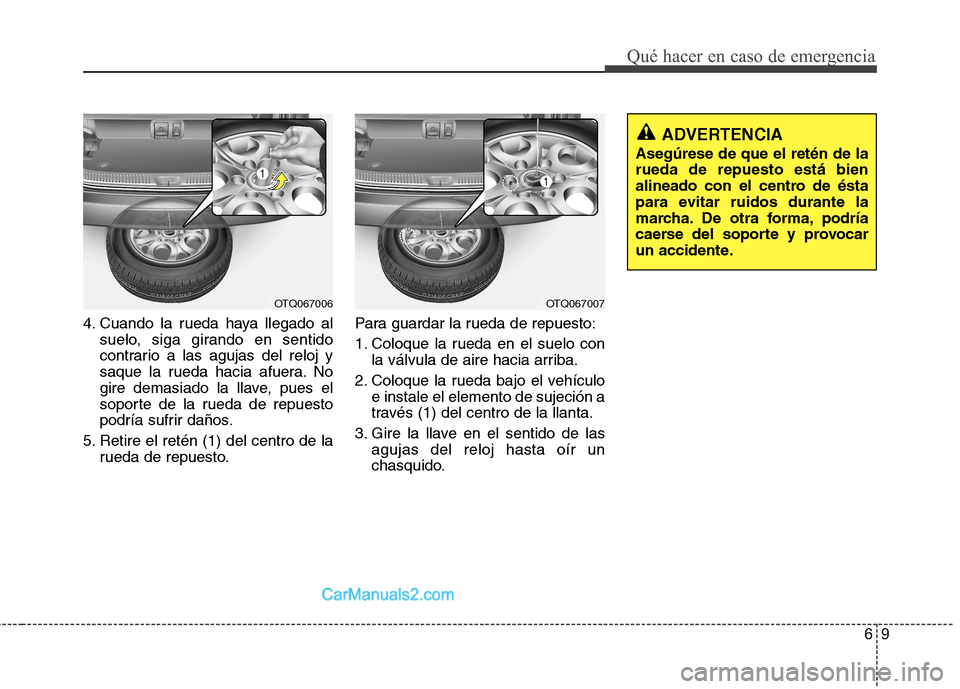

4. Cuando la rueda haya llegado alsuelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.
5. Retire el retén (1) del centro de la rueda de repuesto. Para guardar la rueda de repuesto:
1. Coloque la rueda en el suelo con
la válvula de aire hacia arriba.
2. Coloque la rueda bajo el vehículo e instale el elemento de sujeción a
través (1) del centro de la llanta.
3. Gire la llave en el sentido de las agujas del reloj hasta oír un
chasquido.
ADVERTENCIA
Asegúrese de que el retén de la rueda de repuesto está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.
OTQ067006OTQ067007

Qué hacer en caso de emergencia
10
6

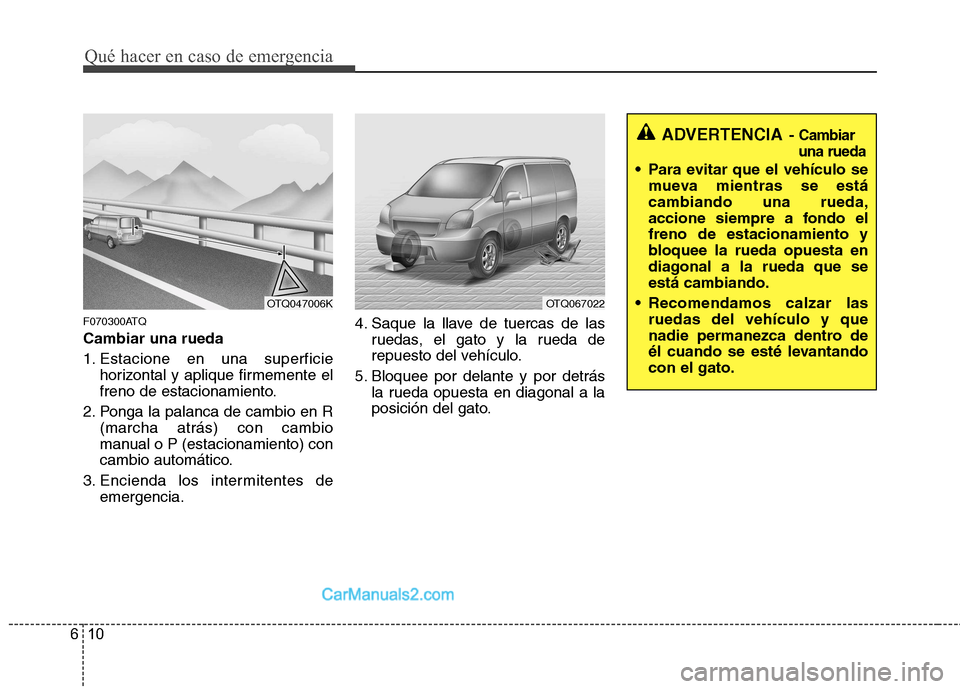

F070300ATQ Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R (marcha atrás) con cambio
manual o P (estacionamiento) con
cambio automático.
3. Encienda los intermitentes de emergencia. 4. Saque la llave de tuercas de las
ruedas, el gato y la rueda de
repuesto del vehículo.
5. Bloquee por delante y por detrás la rueda opuesta en diagonal a la
posición del gato.
ADVERTENCIA - Cambiar una rueda
Para evitar que el vehículo se
mueva mientras se estácambiando una rueda,
accione siempre a fondo elfreno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que seestá cambiando.
Recomendamos calzar las ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantandocon el gato.
OTQ047006KOTQ067022

611
Qué hacer en caso de emergencia

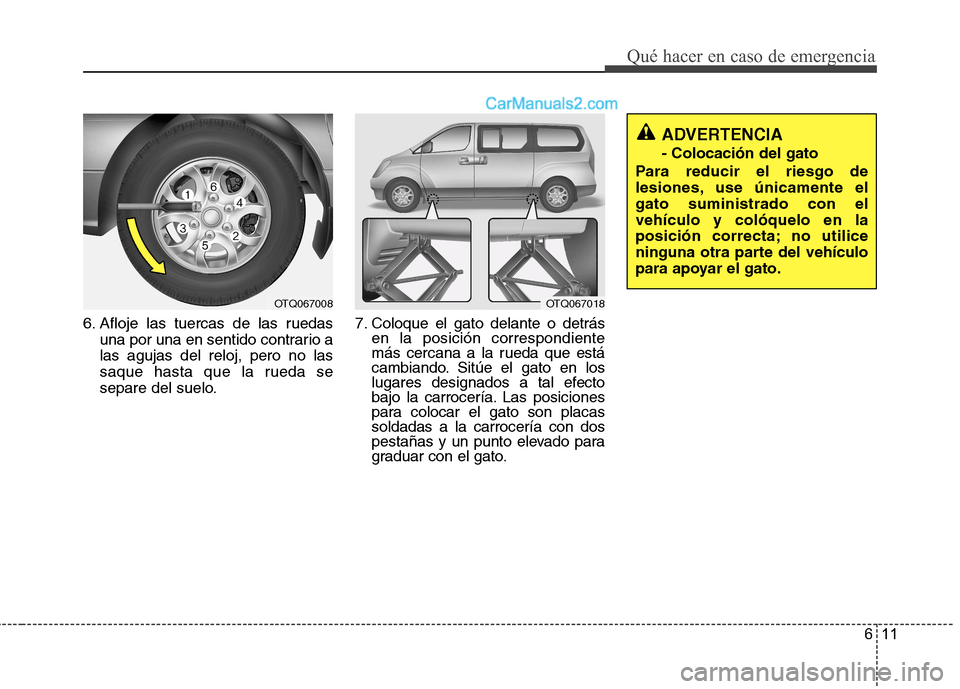

6. Afloje las tuercas de las ruedasuna por una en sentido contrario a las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo. 7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placassoldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA - Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente elgato suministrado con elvehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OTQ067018OTQ067008
