Conducción
38
5

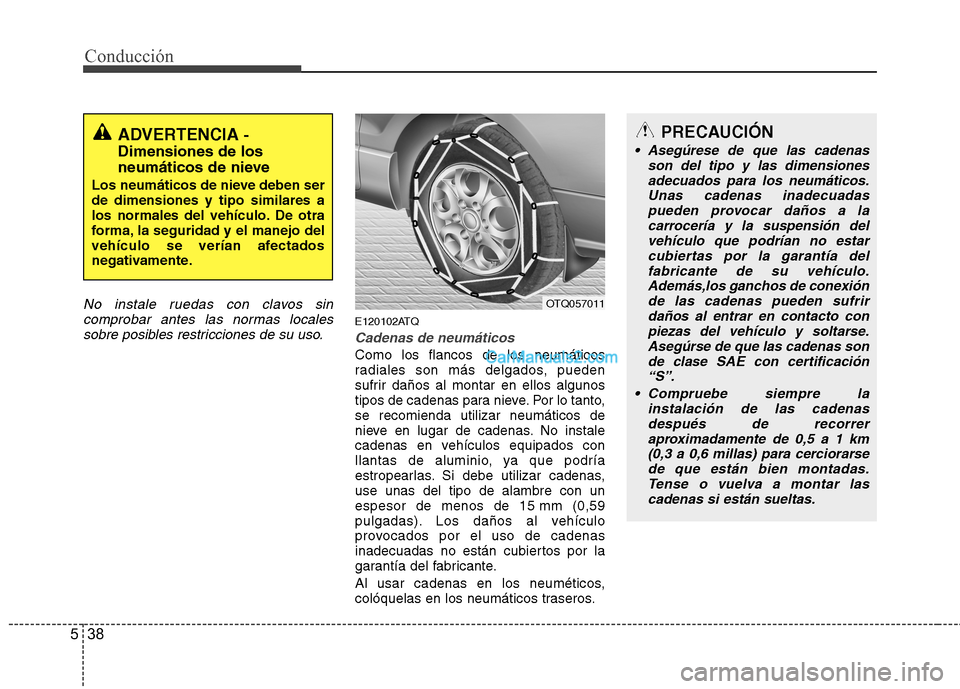

No instale ruedas con clavos sin
comprobar antes las normas locales
sobre posibles restricciones de su uso.
E120102ATQ
Cadenas de neumáticos
Como los flancos de los neumáticos
radiales son más delgados, pueden
sufrir daños al montar en ellos algunos
tipos de cadenas para nieve. Por lo tanto,se recomienda utilizar neumáticos de
nieve en lugar de cadenas. No instale
cadenas en vehículos equipados con
llantas de aluminio, ya que podría
estropearlas. Si debe utilizar cadenas,use unas del tipo de alambre con un
espesor de menos de 15 mm (0,59
pulgadas). Los daños al vehículo
provocados por el uso de cadenas
inadecuadas no están cubiertos por la
garantía del fabricante.
Al usar cadenas en los neuméticos,
colóquelas en los neumáticos traseros.
ADVERTENCIA -
Dimensiones de los
neumáticos de nieve
Los neumáticos de nieve deben ser de dimensiones y tipo similares a
los normales del vehículo. De otra
forma, la seguridad y el manejo del
vehículo se verían afectados
negativamente.
OTQ057011
PRECAUCIÓN
Asegúrese de que las cadenas son del tipo y las dimensiones
adecuados para los neumáticos. Unas cadenas inadecuadaspueden provocar daños a lacarrocería y la suspensión del
vehículo que podrían no estarcubiertas por la garantía del fabricante de su vehículo.
Además,los ganchos de conexión de las cadenas pueden sufrirdaños al entrar en contacto conpiezas del vehículo y soltarse.
Asegúrse de que las cadenas son de clase SAE con certificación“S”.
Compruebe siempre la instalación de las cadenas
después de recorreraproximadamente de 0,5 a 1 km(0,3 a 0,6 millas) para cerciorarse de que están bien montadas.
Tense o vuelva a montar lascadenas si están sueltas.

539
Conducción

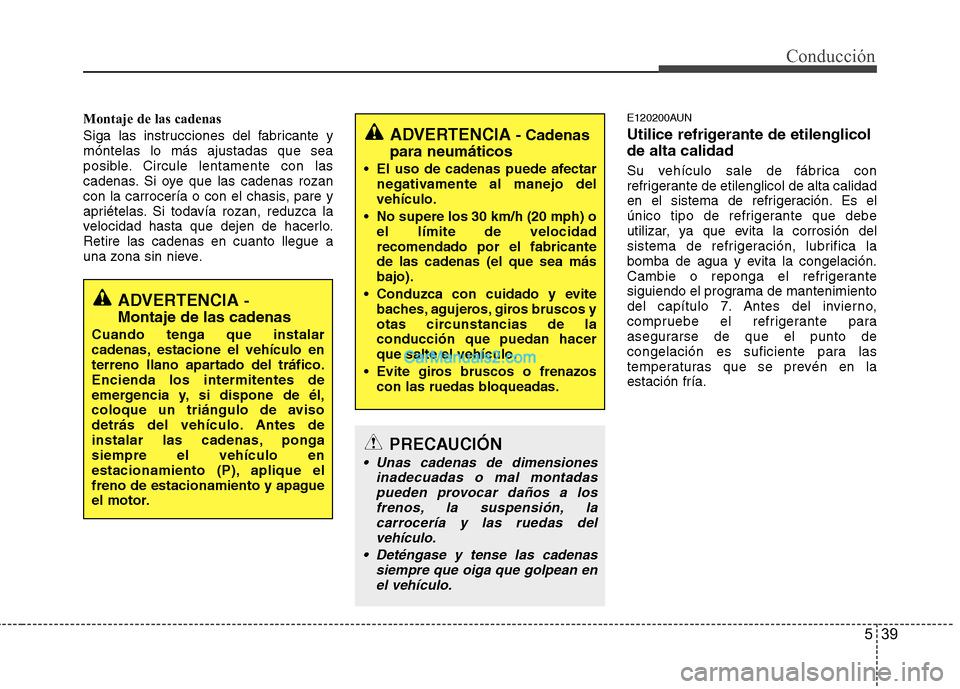

Montaje de las cadenas
Siga las instrucciones del fabricante y móntelas lo más ajustadas que sea
posible. Circule lentamente con las
cadenas. Si oye que las cadenas rozan
con la carrocería o con el chasis, pare y
apriételas. Si todavía rozan, reduzca la
velocidad hasta que dejen de hacerlo.Retire las cadenas en cuanto llegue a
una zona sin nieve.E120200AUN
Utilice refrigerante de etilenglicol de alta calidad
Su vehículo sale de fábrica con
refrigerante de etilenglicol de alta calidad
en el sistema de refrigeración. Es el
único tipo de refrigerante que debe
utilizar, ya que evita la corrosión del
sistema de refrigeración, lubrifica la
bomba de agua y evita la congelación.
Cambie o reponga el refrigerante
siguiendo el programa de mantenimiento
del capítulo 7. Antes del invierno,
compruebe el refrigerante para
asegurarse de que el punto de
congelación es suficiente para las
temperaturas que se prevén en laestación fría.
ADVERTENCIA
-
Montaje de las cadenas
Cuando tenga que instalar
cadenas, estacione el vehículo en
terreno llano apartado del tráfico.Encienda los intermitentes de
emergencia y, si dispone de él,
coloque un triángulo de aviso
detrás del vehículo. Antes de
instalar las cadenas, pongasiempre el vehículo en
estacionamiento (P), aplique el
freno de estacionamiento y apague
el motor.
ADVERTENCIA - Cadenas
para neumáticos
El uso de cadenas puede afectar negativamente al manejo del vehículo.
No supere los 30 km/h (20 mph) o el límite de velocidadrecomendado por el fabricantede las cadenas (el que sea másbajo).
Conduzca con cuidado y evite baches, agujeros, giros bruscos y
otas circunstancias de laconducción que puedan hacerque salte el vehículo.
Evite giros bruscos o frenazos con las ruedas bloqueadas.
PRECAUCIÓN
Unas cadenas de dimensiones
inadecuadas o mal montadaspueden provocar daños a losfrenos, la suspensión, la carrocería y las ruedas del
vehículo.
Deténgase y tense las cadenas siempre que oiga que golpean enel vehículo.

Conducción
40
5

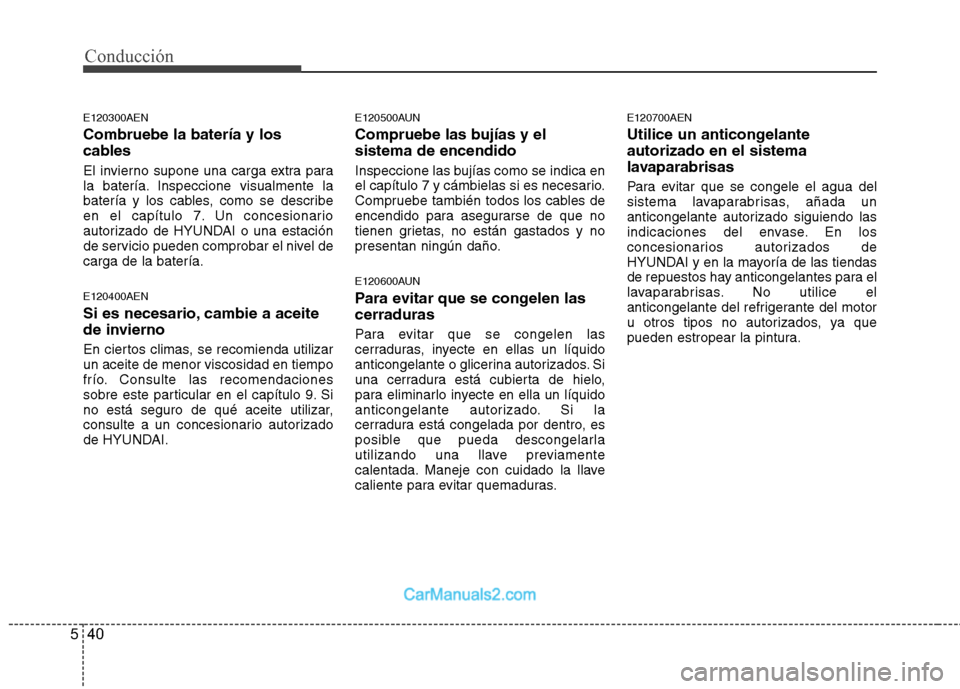

E120300AEN Combruebe la batería y los
cables
El invierno supone una carga extra para
la batería. Inspeccione visualmente la
batería y los cables, como se describe
en el capítulo 7. Un concesionario
autorizado de HYUNDAI o una estación
de servicio pueden comprobar el nivel decarga de la batería. E120400AEN
Si es necesario, cambie a aceite
de invierno
En ciertos climas, se recomienda utilizar un aceite de menor viscosidad en tiempo
frío. Consulte las recomendaciones
sobre este particular en el capítulo 9. Si
no está seguro de qué aceite utilizar,
consulte a un concesionario autorizado
de HYUNDAI. E120500AUN
Compruebe las bujías y el sistema de encendido
Inspeccione las bujías como se indica en
el capítulo 7 y cámbielas si es necesario.
Compruebe también todos los cables de
encendido para asegurarse de que no
tienen grietas, no están gastados y no
presentan ningún daño.
E120600AUN
Para evitar que se congelen las cerraduras
Para evitar que se congelen las
cerraduras, inyecte en ellas un líquido
anticongelante o glicerina autorizados. Si
una cerradura está cubierta de hielo,
para eliminarlo inyecte en ella un líquido
anticongelante autorizado. Si la
cerradura está congelada por dentro, es
posible que pueda descongelarla
utilizando una llave previamente
calentada. Maneje con cuidado la llave
caliente para evitar quemaduras.E120700AEN
Utilice un anticongelante autorizado en el sistema
lavaparabrisas
Para evitar que se congele el agua del
sistema lavaparabrisas, añada un
anticongelante autorizado siguiendo las
indicaciones del envase. En los
concesionarios autorizados de
HYUNDAI y en la mayoría de las tiendas
de repuestos hay anticongelantes para el
lavaparabrisas. No utilice el
anticongelante del refrigerante del motor
u otros tipos no autorizados, ya que
pueden estropear la pintura.

541
Conducción
E120800AUN

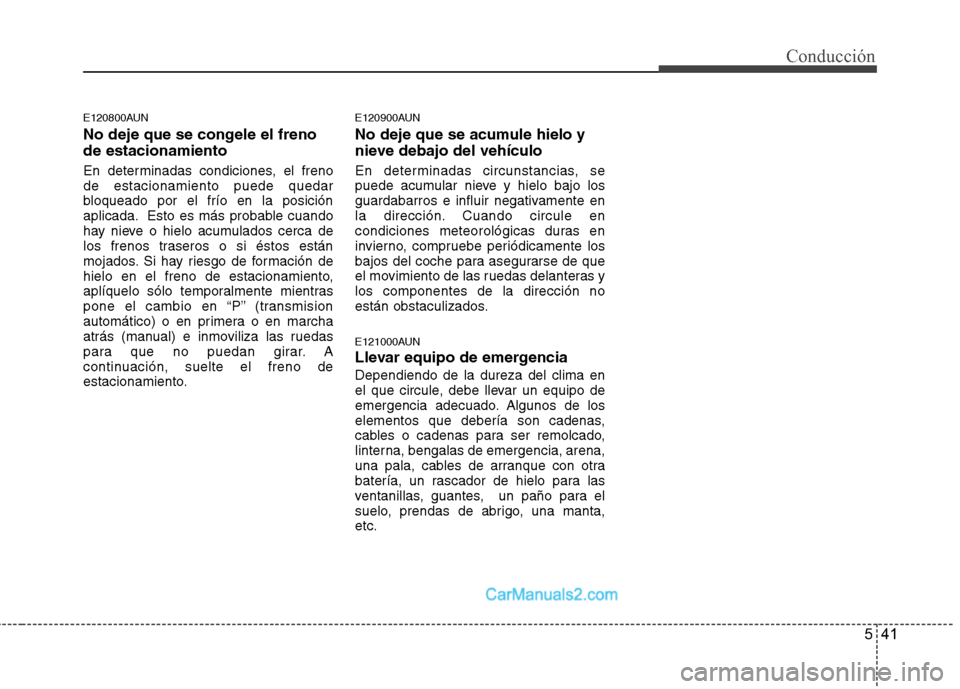

No deje que se congele el freno de estacionamiento
En determinadas condiciones, el freno de estacionamiento puede quedar
bloqueado por el frío en la posición
aplicada. Esto es más probable cuando
hay nieve o hielo acumulados cerca de
los frenos traseros o si éstos están
mojados. Si hay riesgo de formación de
hielo en el freno de estacionamiento,
aplíquelo sólo temporalmente mientras
pone el cambio en “P” (transmision
automático) o en primera o en marcha
atrás (manual) e inmoviliza las ruedas
para que no puedan girar. A
continuación, suelte el freno de
estacionamiento.E120900AUN
No deje que se acumule hielo y
nieve debajo del vehículo
En determinadas circunstancias, se
puede acumular nieve y hielo bajo los
guardabarros e influir negativamente en
la dirección. Cuando circule en
condiciones meteorológicas duras en
invierno, compruebe periódicamente los
bajos del coche para asegurarse de que
el movimiento de las ruedas delanteras ylos componentes de la dirección no
están obstaculizados.
E121000AUN
Llevar equipo de emergenciaDependiendo de la dureza del clima en
el que circule, debe llevar un equipo de
emergencia adecuado. Algunos de los
elementos que debería son cadenas,
cables o cadenas para ser remolcado,
linterna, bengalas de emergencia, arena,
una pala, cables de arranque con otra
batería, un rascador de hielo para las
ventanillas, guantes, un paño para el
suelo, prendas de abrigo, una manta,etc.

Conducción
42
5

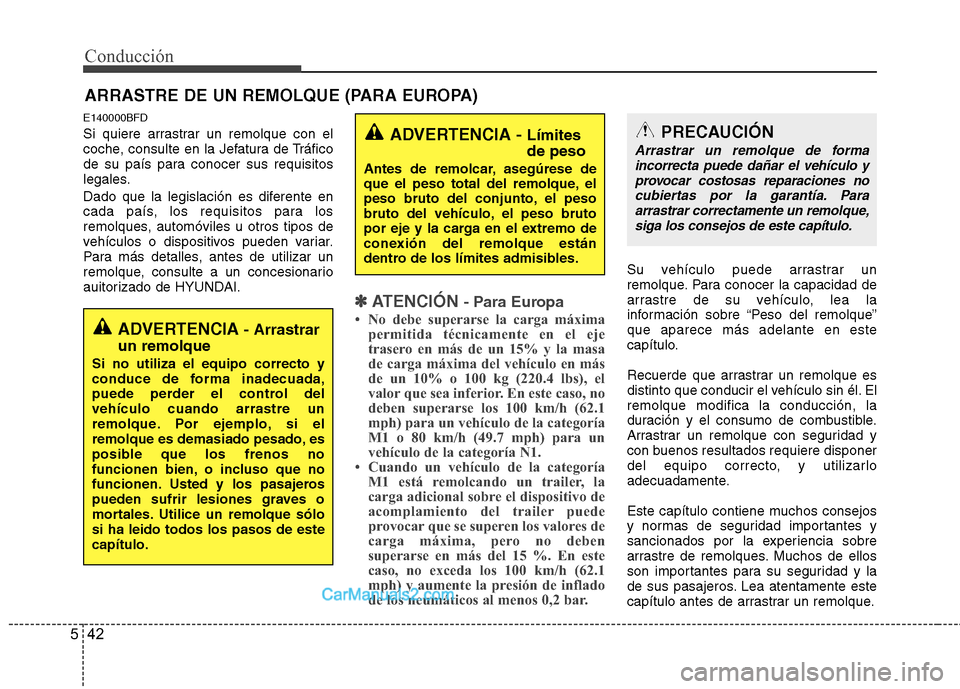

E140000BFD
Si quiere arrastrar un remolque con el
coche, consulte en la Jefatura de Tráfico
de su país para conocer sus requisitos
legales.
Dado que la legislación es diferente en
cada país, los requisitos para los
remolques, automóviles u otros tipos de
vehículos o dispositivos pueden variar.
Para más detalles, antes de utilizar un
remolque, consulte a un concesionario
auitorizado de HYUNDAI.
✽✽
ATENCIÓN - Para Europa
 No debe superarse la carga máxima permitida técnicamente en el eje
trasero en más de un 15% y la masa
de carga máxima del vehículo en más
de un 10% o 100 kg (220.4 lbs), el
valor que sea inferior. En este caso, no
deben superarse los 100 km/h (62.1
mph) para un vehículo de la categoría
M1 o 80 km/h (49.7 mph) para un
vehículo de la categoría N1.
 Cuando un vehículo de la categoría M1 está remolcando un trailer, la
carga adicional sobre el dispositivo de
acomplamiento del trailer puede
provocar que se superen los valores de
carga máxima, pero no deben
superarse en más del 15 %. En este
caso, no exceda los 100 km/h (62.1
mph) y aumente la presión de inflado
de los neumáticos al menos 0,2 bar.
Su vehículo puede arrastrar un
remolque. Para conocer la capacidad de
arrastre de su vehículo, lea la
información sobre “Peso del remolque”que aparece más adelante en este
capítulo.
Recuerde que arrastrar un remolque es
distinto que conducir el vehículo sin él. Elremolque modifica la conducción, la
duración y el consumo de combustible.
Arrastrar un remolque con seguridad y
con buenos resultados requiere disponer
del equipo correcto, y utilizarlo
adecuadamente.
Este capítulo contiene muchos consejos
y normas de seguridad importantes y
sancionados por la experiencia sobre
arrastre de remolques. Muchos de ellos
son importantes para su seguridad y la
de sus pasajeros. Lea atentamente este
capítulo antes de arrastrar un remolque.
ARRASTRE DE UN REMOLQUE (PARA EUROPA)
ADVERTENCIA
- Arrastrar
un remolque
Si no utiliza el equipo correcto y
conduce de forma inadecuada,
puede perder el control delvehículo cuando arrastre un
remolque. Por ejemplo, si el
remolque es demasiado pesado, es
posible que los frenos no
funcionen bien, o incluso que no
funcionen. Usted y los pasajeros
pueden sufrir lesiones graves o
mortales. Utilice un remolque sólosi ha leido todos los pasos de estecapítulo.
ADVERTENCIA - Límites de peso
Antes de remolcar, asegúrese de
que el peso total del remolque, el
peso bruto del conjunto, el peso
bruto del vehículo, el peso bruto
por eje y la carga en el extremo de
conexión del remolque están
dentro de los límites admisibles.PRECAUCIÓN
Arrastrar un remolque de forma incorrecta puede dañar el vehículo y
provocar costosas reparaciones no cubiertas por la garantía. Paraarrastrar correctamente un remolque,siga los consejos de este capítulo.

543
Conducción

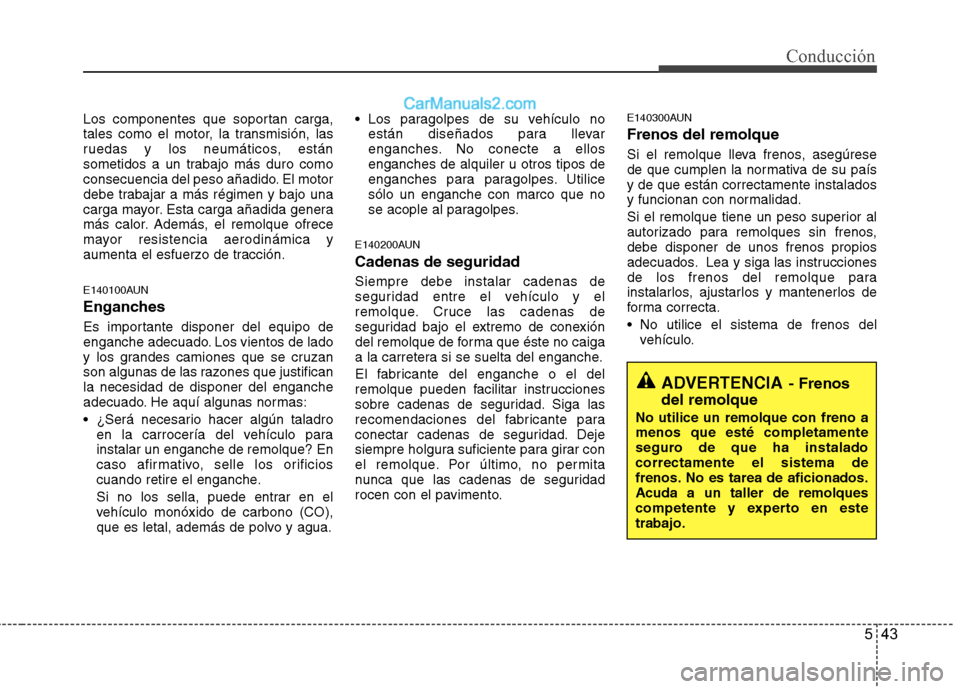

Los componentes que soportan carga,
tales como el motor, la transmisión, las
ruedas y los neumáticos, están
sometidos a un trabajo más duro como
consecuencia del peso añadido. El motor
debe trabajar a más régimen y bajo una
carga mayor. Esta carga añadida genera
más calor. Además, el remolque ofrece
mayor resistencia aerodinámica y
aumenta el esfuerzo de tracción.
E140100AUN
Enganches
Es importante disponer del equipo de
enganche adecuado. Los vientos de lado
y los grandes camiones que se cruzan
son algunas de las razones que justificanla necesidad de disponer del enganche
adecuado. He aquí algunas normas:
¿Será necesario hacer algún taladroen la carrocería del vehículo para instalar un enganche de remolque? En
caso afirmativo, selle los orificios
cuando retire el enganche.
Si no los sella, puede entrar en el
vehículo monóxido de carbono (CO),
que es letal, además de polvo y agua. Los paragolpes de su vehículo no
están diseñados para llevar
enganches. No conecte a ellosenganches de alquiler u otros tipos de
enganches para paragolpes. Utilicesólo un enganche con marco que no
se acople al paragolpes.
E140200AUN Cadenas de seguridad Siempre debe instalar cadenas de
seguridad entre el vehículo y el
remolque. Cruce las cadenas de
seguridad bajo el extremo de conexión
del remolque de forma que éste no caiga
a la carretera si se suelta del enganche.
El fabricante del enganche o el del
remolque pueden facilitar instrucciones
sobre cadenas de seguridad. Siga las
recomendaciones del fabricante para
conectar cadenas de seguridad. Deje
siempre holgura suficiente para girar con
el remolque. Por último, no permita
nunca que las cadenas de seguridad
rocen con el pavimento. E140300AUN Frenos del remolque
Si el remolque lleva frenos, asegúrese
de que cumplen la normativa de su paísy de que están correctamente instalados
y funcionan con normalidad.
Si el remolque tiene un peso superior al
autorizado para remolques sin frenos,debe disponer de unos frenos propios
adecuados. Lea y siga las instrucciones
de los frenos del remolque para
instalarlos, ajustarlos y mantenerlos de
forma correcta.
No utilice el sistema de frenos del
vehículo.
ADVERTENCIA - Frenos
del remolque
No utilice un remolque con freno a menos que esté completamente
seguro de que ha instaladocorrectamente el sistema de
frenos. No es tarea de aficionados.Acuda a un taller de remolques
competente y experto en estetrabajo.

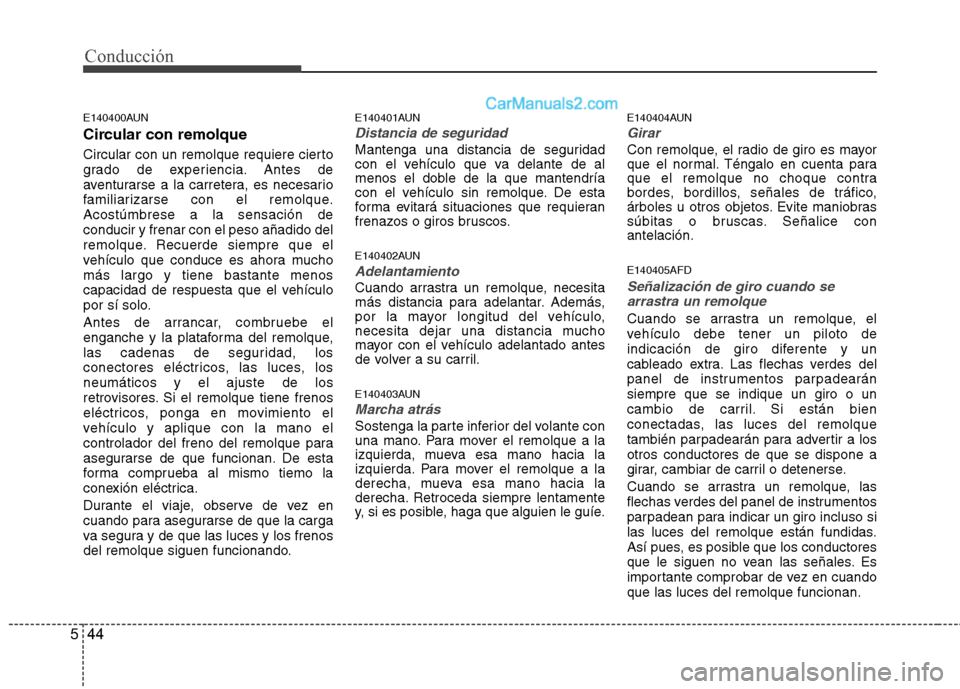

Conducción
44
5
E140400AUN
Circular con remolque
Circular con un remolque requiere cierto
grado de experiencia. Antes de
aventurarse a la carretera, es necesario
familiarizarse con el remolque.Acostúmbrese a la sensación deconducir y frenar con el peso añadido del
remolque. Recuerde siempre que el
vehículo que conduce es ahora muchomás largo y tiene bastante menos
capacidad de respuesta que el vehículo
por sí solo.
Antes de arrancar, combruebe el
enganche y la plataforma del remolque,
las cadenas de seguridad, los
conectores eléctricos, las luces, losneumáticos y el ajuste de los
retrovisores. Si el remolque tiene frenos
eléctricos, ponga en movimiento el
vehículo y aplique con la mano el
controlador del freno del remolque para
asegurarse de que funcionan. De esta
forma comprueba al mismo tiemo la
conexión eléctrica.
Durante el viaje, observe de vez en
cuando para asegurarse de que la carga
va segura y de que las luces y los frenos
del remolque siguen funcionando. E140401AUN
Distancia de seguridad
Mantenga una distancia de seguridad
con el vehículo que va delante de al
menos el doble de la que mantendría
con el vehículo sin remolque. De esta
forma evitará situaciones que requieran
frenazos o giros bruscos.
E140402AUN
Adelantamiento
Cuando arrastra un remolque, necesita
más distancia para adelantar. Además,
por la mayor longitud del vehículo,
necesita dejar una distancia mucho
mayor con el vehículo adelantado antes
de volver a su carril.
E140403AUN
Marcha atrás
Sostenga la parte inferior del volante con
una mano. Para mover el remolque a la
izquierda, mueva esa mano hacia la
izquierda. Para mover el remolque a la
derecha, mueva esa mano hacia la
derecha. Retroceda siempre lentamente
y, si es posible, haga que alguien le guíe.
E140404AUN
Girar
Con remolque, el radio de giro es mayor
que el normal. Téngalo en cuenta para
que el remolque no choque contra
bordes, bordillos, señales de tráfico,
árboles u otros objetos. Evite maniobras
súbitas o bruscas. Señalice conantelación. E140405AFD
Señalización de giro cuando se
arrastra un remolque
Cuando se arrastra un remolque, el
vehículo debe tener un piloto de
indicación de giro diferente y un
cableado extra. Las flechas verdes del
panel de instrumentos parpadearánsiempre que se indique un giro o un
cambio de carril. Si están bien
conectadas, las luces del remolque
también parpadearán para advertir a losotros conductores de que se dispone a
girar, cambiar de carril o detenerse.
Cuando se arrastra un remolque, las
flechas verdes del panel de instrumentos
parpadean para indicar un giro incluso si
las luces del remolque están fundidas.
Así pues, es posible que los conductores
que le siguen no vean las señales. Es
importante comprobar de vez en cuandoque las luces del remolque funcionan.

545

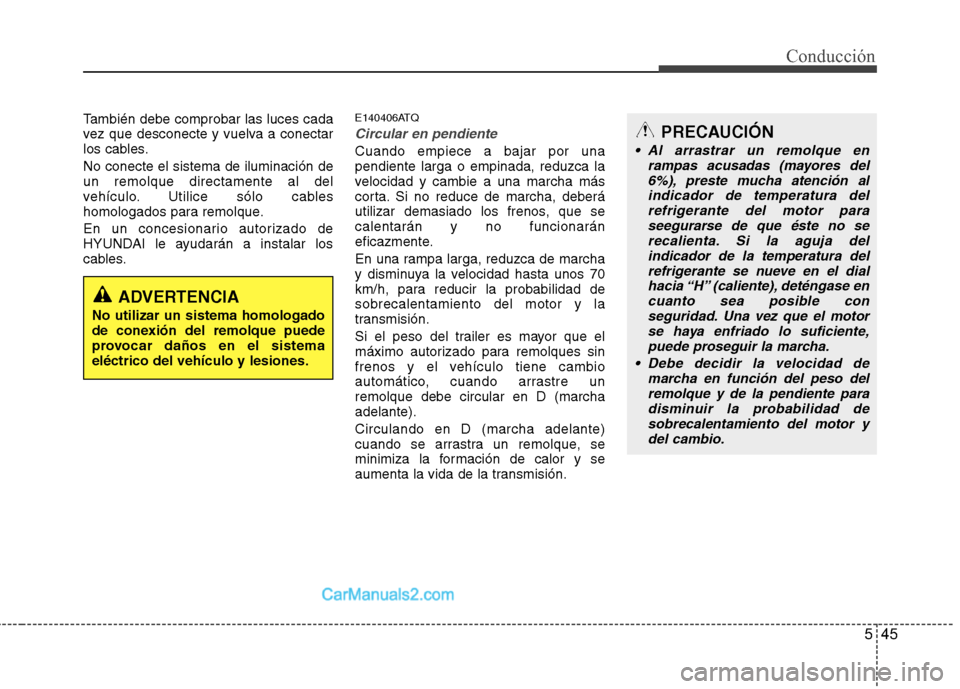

Conducción
También debe comprobar las luces cada
vez que desconecte y vuelva a conectar
los cables. No conecte el sistema de iluminación de un remolque directamente al del
vehículo. Utilice sólo cables
homologados para remolque.
En un concesionario autorizado de
HYUNDAI le ayudarán a instalar los
cables.E140406ATQCircular en pendiente
Cuando empiece a bajar por una pendiente larga o empinada, reduzca la
velocidad y cambie a una marcha más
corta. Si no reduce de marcha, deberá
utilizar demasiado los frenos, que secalentarán y no funcionarán
eficazmente.
En una rampa larga, reduzca de marcha
y disminuya la velocidad hasta unos 70
km/h, para reducir la probabilidad desobrecalentamiento del motor y la
transmisión.
Si el peso del trailer es mayor que el
máximo autorizado para remolques sin
frenos y el vehículo tiene cambio
automático, cuando arrastre unremolque debe circular en D (marchaadelante). Circulando en D (marcha adelante)
cuando se arrastra un remolque, se
minimiza la formación de calor y se
aumenta la vida de la transmisión.
ADVERTENCIA
No utilizar un sistema homologado
de conexión del remolque puede
provocar daños en el sistemaeléctrico del vehículo y lesiones.
PRECAUCIÓN
Al arrastrar un remolque en rampas acusadas (mayores del
6%), preste mucha atención al indicador de temperatura delrefrigerante del motor paraseegurarse de que éste no se
recalienta. Si la aguja delindicador de la temperatura del refrigerante se nueve en el dial
hacia “H” (caliente), deténgase en cuanto sea posible conseguridad. Una vez que el motorse haya enfriado lo suficiente,
puede proseguir la marcha.
Debe decidir la velocidad de marcha en función del peso delremolque y de la pendiente paradisminuir la probabilidad de
sobrecalentamiento del motor ydel cambio.
