2010 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

Características del vehículo
24
4

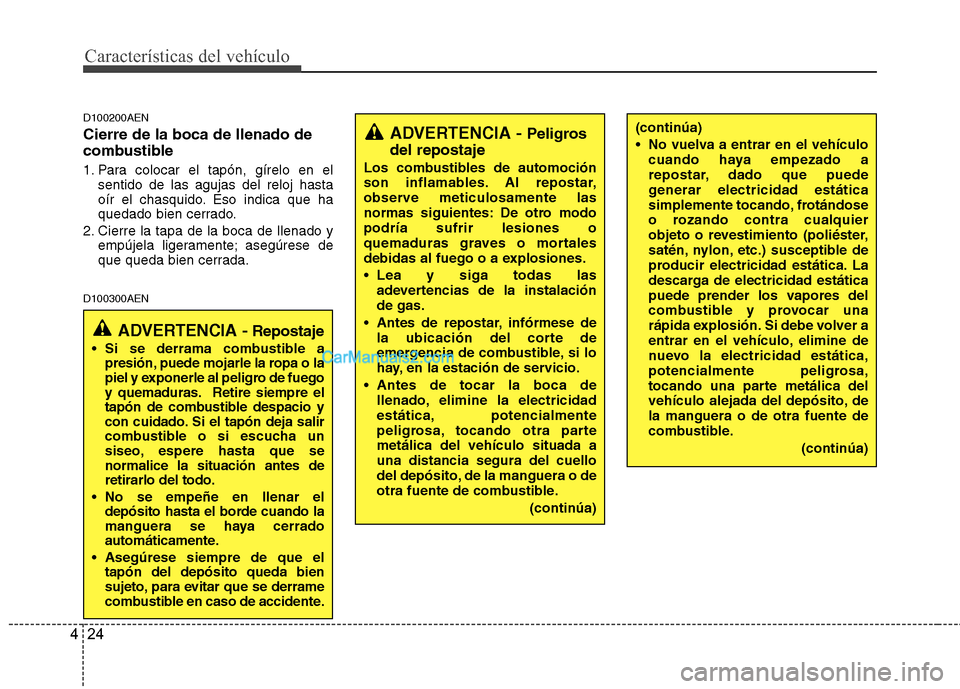

D100200AEN Cierre de la boca de llenado de
combustible
1. Para colocar el tapón, gírelo en el
sentido de las agujas del reloj hasta
oír el chasquido. Eso indica que ha
quedado bien cerrado.
2. Cierre la tapa de la boca de llenado y empújela ligeramente; asegúrese de
que queda bien cerrada.
D100300AEN
ADVERTENCIA - Peligros
del repostaje
Los combustibles de automoción
son inflamables. Al repostar,
observe meticulosamente las
normas siguientes: De otro modopodría sufrir lesiones o
quemaduras graves o mortales
debidas al fuego o a explosiones.
Lea y siga todas las adevertencias de la instalación de gas.
Antes de repostar, infórmese de la ubicación del corte de
emergencia de combustible, si lo
hay, en la estación de servicio.
Antes de tocar la boca de llenado, elimine la electricidad
estática, potencialmente
peligrosa, tocando otra partemetálica del vehículo situada auna distancia segura del cuello
del depósito, de la manguera o de
otra fuente de combustible.
(continúa)
ADVERTENCIA -Repostaje
Si se derrama combustible a presión, puede mojarle la ropa o la
piel y exponerle al peligro de fuego
y quemaduras. Retire siempre el
tapón de combustible despacio y
con cuidado. Si el tapón deja salir
combustible o si escucha un
siseo, espere hasta que senormalice la situación antes deretirarlo del todo.
No se empeñe en llenar el depósito hasta el borde cuando la
manguera se haya cerrado
automáticamente.
Asegúrese siempre de que el tapón del depósito queda bien
sujeto, para evitar que se derrame
combustible en caso de accidente.
(continúa)
No vuelva a entrar en el vehículo
cuando haya empezado a
repostar, dado que puede
generar electricidad estática
simplemente tocando, frotándose
o rozando contra cualquier
objeto o revestimiento (poliéster,
satén, nylon, etc.) susceptible de
producir electricidad estática. La
descarga de electricidad estática
puede prender los vapores del
combustible y provocar una
rápida explosión. Si debe volver a
entrar en el vehículo, elimine de
nuevo la electricidad estática,
potencialmente peligrosa,
tocando una parte metálica del
vehículo alejada del depósito, dela manguera o de otra fuente de
combustible.
(continúa)

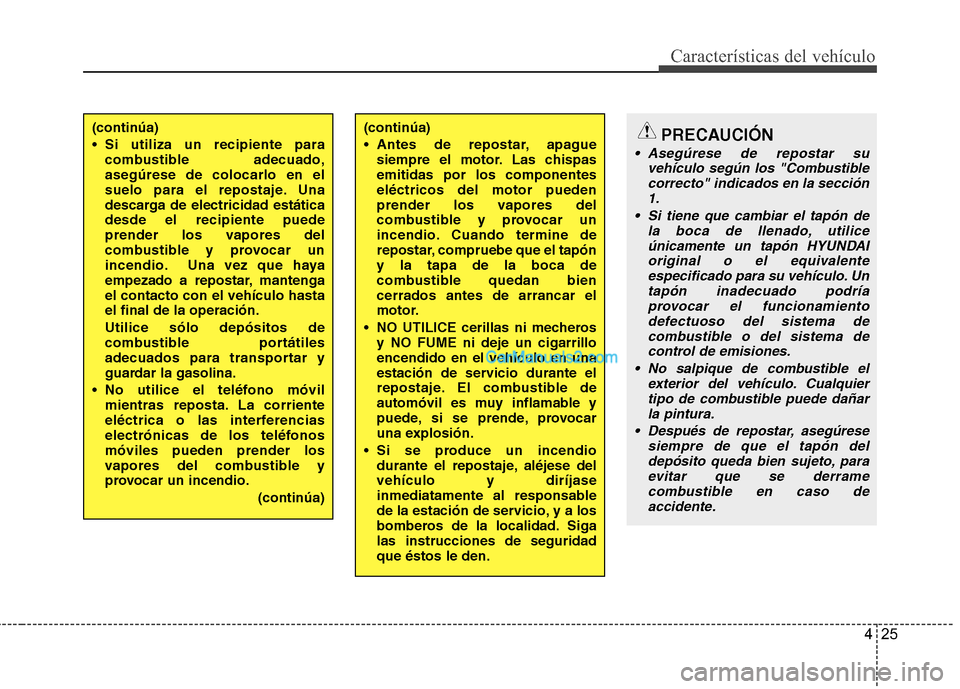

425
Características del vehículo
(continúa)
Si utiliza un recipiente paracombustible adecuado, asegúrese de colocarlo en el
suelo para el repostaje. Una
descarga de electricidad estáticadesde el recipiente puede
prender los vapores del
combustible y provocar un
incendio. Una vez que haya
empezado a repostar, mantengael contacto con el vehículo hastael final de la operación. Utilice sólo depósitos de
combustible portátiles
adecuados para transportar y
guardar la gasolina.
No utilice el teléfono móvil mientras reposta. La corriente
eléctrica o las interferencias
electrónicas de los teléfonosmóviles pueden prender los
vapores del combustible y
provocar un incendio.
(continúa)(continúa)
Antes de repostar, apaguesiempre el motor. Las chispas emitidas por los componenteseléctricos del motor pueden
prender los vapores del
combustible y provocar un
incendio. Cuando termine de
repostar, compruebe que el tapóny la tapa de la boca de
combustible quedan biencerrados antes de arrancar el
motor.
NO UTILICE cerillas ni mecheros y NO FUME ni deje un cigarrilloencendido en el vehículo en una
estación de servicio durante el
repostaje. El combustible de
automóvil es muy inflamable y
puede, si se prende, provocar
una explosión.
Si se produce un incendio durante el repostaje, aléjese delvehículo y diríjase
inmediatamente al responsable
de la estación de servicio, y a los
bomberos de la localidad. Sigalas instrucciones de seguridadque éstos le den.PRECAUCIÓN
Asegúrese de repostar su
vehículo según los "Combustiblecorrecto" indicados en la sección1.
Si tiene que cambiar el tapón de la boca de llenado, utiliceúnicamente un tapón HYUNDAI original o el equivalenteespecificado para su vehículo. Un
tapón inadecuado podríaprovocar el funcionamientodefectuoso del sistema de combustible o del sistema de
control de emisiones.
No salpique de combustible el exterior del vehículo. Cualquiertipo de combustible puede dañar la pintura.
Después de repostar, asegúrese siempre de que el tapón deldepósito queda bien sujeto, paraevitar que se derrame combustible en caso de
accidente.

Características del vehículo
26
4

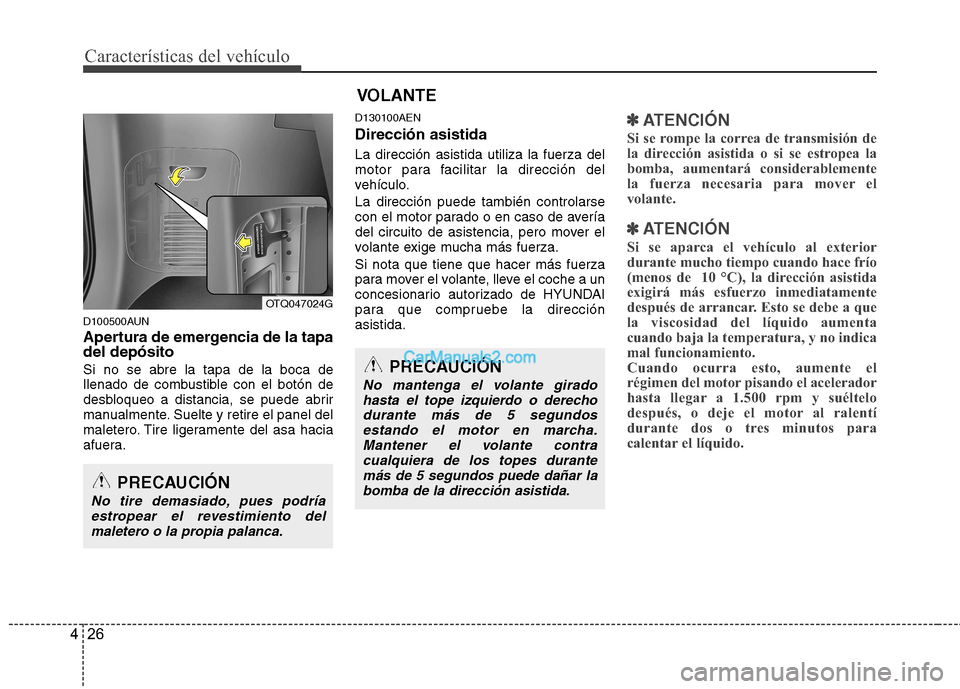

D100500AUN
Apertura de emergencia de la tapa del depósito Si no se abre la tapa de la boca de
llenado de combustible con el botón de
desbloqueo a distancia, se puede abrir
manualmente. Suelte y retire el panel del
maletero. Tire ligeramente del asa hacia
afuera. D130100AEN Dirección asistida La dirección asistida utiliza la fuerza del
motor para facilitar la dirección del
vehículo. La dirección puede también controlarse
con el motor parado o en caso de avería
del circuito de asistencia, pero mover el
volante exige mucha más fuerza. Si nota que tiene que hacer más fuerza
para mover el volante, lleve el coche a un
concesionario autorizado de HYUNDAI
para que compruebe la direcciónasistida.
✽✽
ATENCIÓN
Si se rompe la correa de transmisión de
la dirección asistida o si se estropea la
bomba, aumentará considerablemente
la fuerza necesaria para mover el
volante.
✽
✽ ATENCIÓN
Si se aparca el vehículo al exterior
durante mucho tiempo cuando hace frío
(menos de 10 °C), la dirección asistida
exigirá más esfuerzo inmediatamente
después de arrancar. Esto se debe a que
la viscosidad del líquido aumenta
cuando baja la temperatura, y no indica
mal funcionamiento.
Cuando ocurra esto, aumente el
régimen del motor pisando el acelerador
hasta llegar a 1.500 rpm y suéltelo
después, o deje el motor al ralentí
durante dos o tres minutos para
calentar el líquido.
VOLANTE
PRECAUCIÓN
No tire demasiado, pues podría estropear el revestimiento del maletero o la propia palanca.
OTQ047024G
PRECAUCIÓN
No mantenga el volante giradohasta el tope izquierdo o derechodurante más de 5 segundos
estando el motor en marcha.Mantener el volante contracualquiera de los topes durantemás de 5 segundos puede dañar la
bomba de la dirección asistida.

427
Características del vehículo

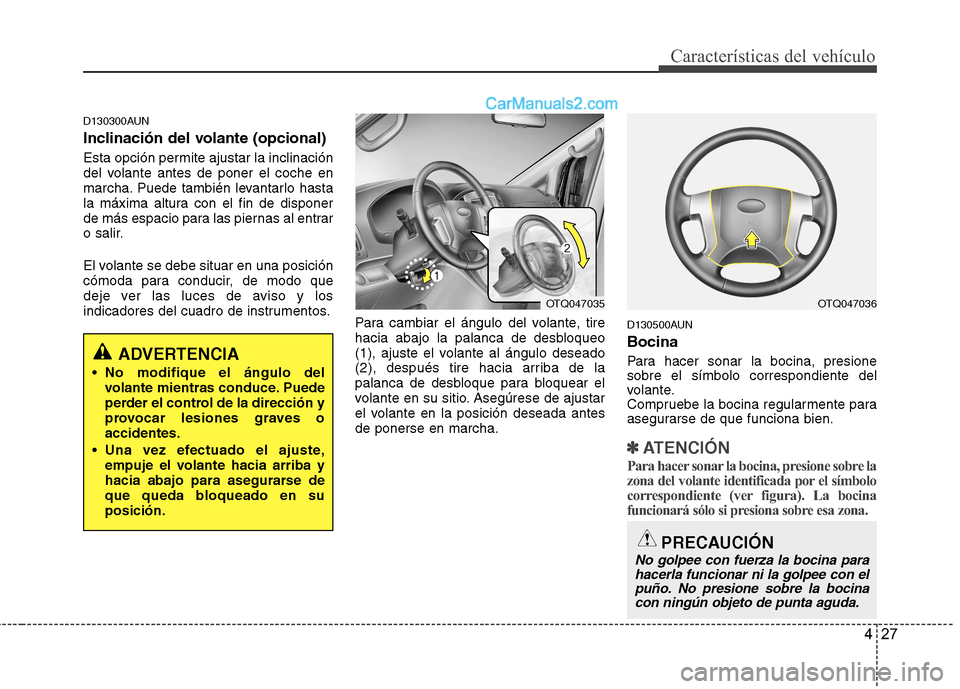

D130300AUN
Inclinación del volante (opcional)
Esta opción permite ajustar la inclinación
del volante antes de poner el coche en
marcha. Puede también levantarlo hasta
la máxima altura con el fin de disponer
de más espacio para las piernas al entrar
o salir.
El volante se debe situar en una posición
cómoda para conducir, de modo que
deje ver las luces de aviso y los
indicadores del cuadro de instrumentos.Para cambiar el ángulo del volante, tire
hacia abajo la palanca de desbloqueo
(1), ajuste el volante al ángulo deseado
(2), después tire hacia arriba de la
palanca de desbloque para bloquear el
volante en su sitio. Asegúrese de ajustar
el volante en la posición deseada antesde ponerse en marcha.D130500AUN Bocina
Para hacer sonar la bocina, presione sobre el símbolo correspondiente del
volante.
Compruebe la bocina regularmente para
asegurarse de que funciona bien.
✽✽
ATENCIÓN
Para hacer sonar la bocina, presione sobre la
zona del volante identificada por el símbolo
correspondiente (ver figura). La bocina
funcionará sólo si presiona sobre esa zona.
ADVERTENCIA
No modifique el ángulo del volante mientras conduce. Puede
perder el control de la dirección y
provocar lesiones graves oaccidentes.
Una vez efectuado el ajuste, empuje el volante hacia arriba y
hacia abajo para asegurarse de
que queda bloqueado en suposición.
OTQ047035OTQ047036
PRECAUCIÓN
No golpee con fuerza la bocina parahacerla funcionar ni la golpee con elpuño. No presione sobre la bocina
con ningún objeto de punta aguda.

Características del vehículo
28
4
D140100AUN
Retrovisor interior
Ajuste el retrovisor para centrar la
imagen de la ventanilla trasera. Hagaeste ajuste antes de iniciar la marcha.
D140101AUN
Posición día/noche del retrovisor(opcional)
Realice este ajuste antes de arrancar y con la palanca día/noche en la posicióndía. Tire hacia usted de la palanca día/noche
para reducir el deslumbramiento
producido por los faros de los vehículos
que circulan por detrás del suyo por la
noche.
Recuerde que en esta posición laimagen es algo menos clara.
D140102AUN
Espejo electrocrómico (ECM)(opcional)
El retrovisor controla automáticamente el
deslumbramiento que procede de los
faros de los vehículos situados por
detrás durante la noche o en condiciones
de poca luz. El sensor situado en el
espejo detecta el nivel de luz en las
proximidades del vehículo y, por mediode una reacción química, reduce
automáticamente el deslumbramiento de
los faros de los vehículos que le siguen. Con el motor en marcha, el
deslumbramiento se controla de forma
automática con el sensor que hay en el
retrovisor. Siempre que se coloque la palanca de cambio en la posición de marcha atrás(R), el espejo se colocaráautomáticamente en el ajuste de máxima
luminosidad para mejorar la visión
trasera del conductor.
RETROVISORES
ADVERTENCIA
- Visibilidad trasera
No coloque en el asiento trasero ni
en la zona de carga objetos quepudieran estorbar la visión por laventanilla trasera.
OTQ047037G
Dia
Noche
PRECAUCIÓN
Para limpiar el espejo retrovisor, utilice una toalla de papel o material
similar humedecida conlimpiacristales. No pulverice directamente limpiacristales sobreel espejo, ya que el líquido podría
entrar en la carcasa.

429
Características del vehículo
Manejo del retrovisor eléctrico
Para activar la función de atenuaciónautomática, pulse el botón ON/OFF
(1). La luz indicadora del espejo seiluminará.
Para desactivar la función de
atenuación automática, pulse el botón
ON/OFF. La luz indicadora del espejose apagará.
El espejo se situará por defecto en la posición ON siempre que encienda el
contacto. D140200AUN
Retrovisor exterior
Ajuste los ángulos de reflexión de los espejos antes de ponerse en marcha.
El vehículo está equipado con
retrovisores exteriores izquierdo y
derecho. Se pueden ajustar a distancia
con el mando correspondiente. Los
cuerpos de los espejos se pueden plegar
para evitar daños en el lavadoautomático o al pasar por una calleestrecha.
OTQ027002G
1IndicadorSensor
OTQ047038G
ADVERTENCIA
- Retrovisores
El retrovisor exterior derecho es convexo. En algunos países, el
retrovisor exterior izquierdo
también es convexo. Los objetosreflejados en el espejo están más
cerca de lo que parecen.
Utilice el retrovisor interior o la observación directa paradeterminar la distancia real de
los vehículos que van detrásantes de cambiar de carril.
PRECAUCIÓN
No rasque el hielo que pueda
formarse sobre la superficie del espejo, ya que podría dañarla. Si el
hielo entorpece el movimiento del espejo, no lo fuerce tratando deajustar su posición. Para quitar el hielo, utilice un pulverizador
antihielo, una esponja o un paño suave con agua muy caliente.

Características del vehículo
30
4
D140201AEN

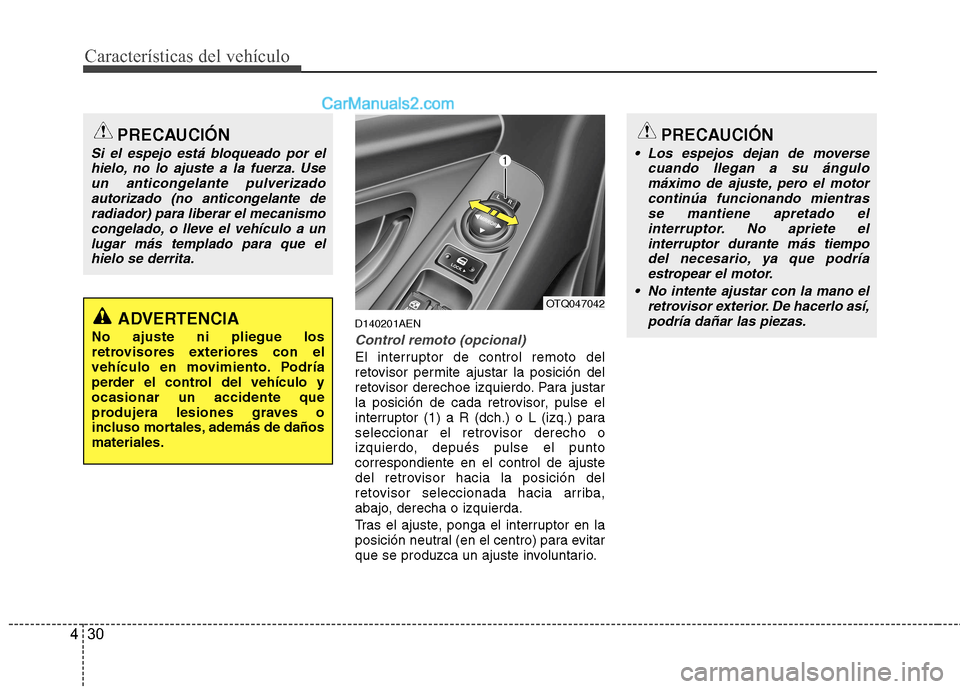

Control remoto (opcional)
El interruptor de control remoto del
retovisor permite ajustar la posición del
retovisor derechoe izquierdo. Para justar
la posición de cada retrovisor, pulse el
interruptor (1) a R (dch.) o L (izq.) para
seleccionar el retrovisor derecho o
izquierdo, depués pulse el puntocorrespondiente en el control de ajuste
del retrovisor hacia la posición del
retovisor seleccionada hacia arriba,
abajo, derecha o izquierda.
Tras el ajuste, ponga el interruptor en la
posición neutral (en el centro) para evitar
que se produzca un ajuste involuntario.
PRECAUCIÓN
Si el espejo está bloqueado por el
hielo, no lo ajuste a la fuerza. Use un anticongelante pulverizadoautorizado (no anticongelante deradiador) para liberar el mecanismo
congelado, o lleve el vehículo a unlugar más templado para que elhielo se derrita.
ADVERTENCIA
No ajuste ni pliegue los
retrovisores exteriores con el
vehículo en movimiento. Podría
perder el control del vehículo yocasionar un accidente que
produjera lesiones graves o
incluso mortales, además de dañosmateriales.
OTQ047042
PRECAUCIÓN
Los espejos dejan de moverse cuando llegan a su ángulomáximo de ajuste, pero el motorcontinúa funcionando mientras se mantiene apretado el
interruptor. No apriete el interruptor durante más tiempodel necesario, ya que podría
estropear el motor.
No intente ajustar con la mano el retrovisor exterior. De hacerlo así,podría dañar las piezas.

431
Características del vehículo
D140202ATQ

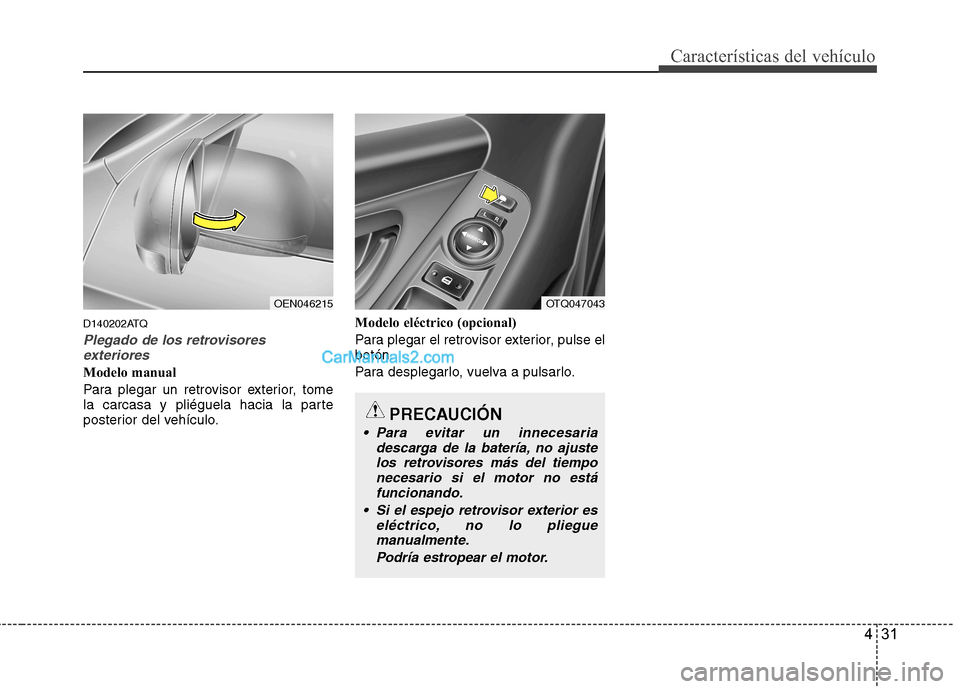

Plegado de los retrovisoresexteriores
Modelo manual
Para plegar un retrovisor exterior, tome
la carcasa y pliéguela hacia la parte
posterior del vehículo. Modelo eléctrico (opcional)
Para plegar el retrovisor exterior, pulse el botón.
Para desplegarlo, vuelva a pulsarlo.
OEN046215
PRECAUCIÓN
Para evitar un innecesaria
descarga de la batería, no ajustelos retrovisores más del tiempo
necesario si el motor no estáfuncionando.
Si el espejo retrovisor exterior es eléctrico, no lo plieguemanualmente.
Podría estropear el motor.
OTQ047043
