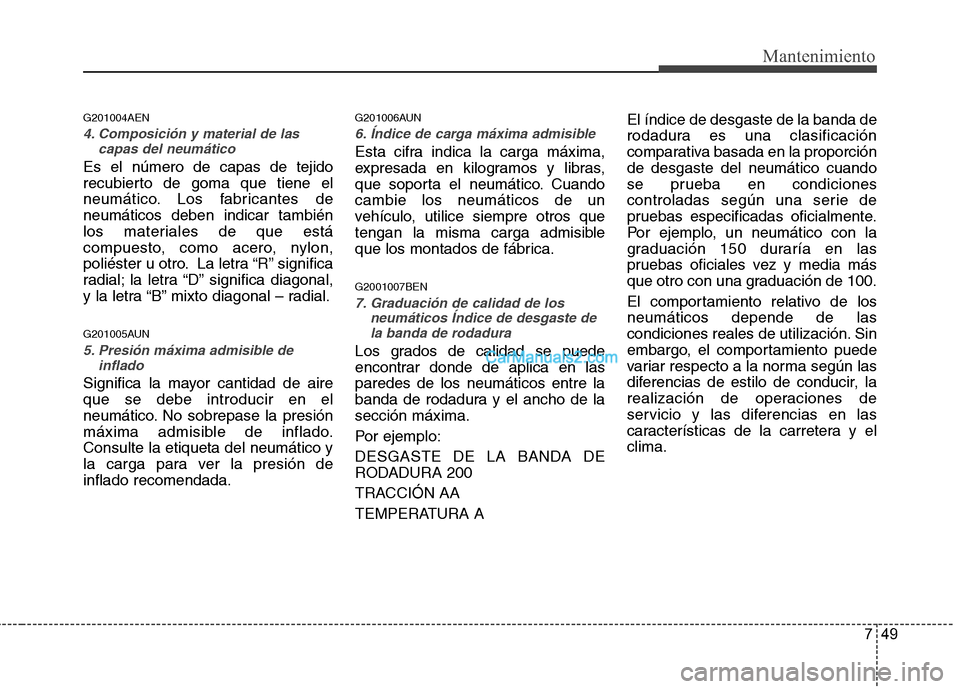

4. Composición y material de lascapas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes deneumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
G201005AUN
5. Presión máxima admisible deinflado
Significa la mayor cantidad de aire que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.Consulte la etiqueta del neumático y
la carga para ver la presión deinflado recomendada. G201006AUN
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuandocambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica. G2001007BEN
7. Graduación de calidad de los
neumáticos Índice de desgaste dela banda de rodadura
Los grados de calidad se puede
encontrar donde de aplica en lasparedes de los neumáticos entre la
banda de rodadura y el ancho de lasección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporciónde desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media más
que otro con una graduación de 100.
El comportamiento relativo de los neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y elclima.

Mantenimiento
50
7

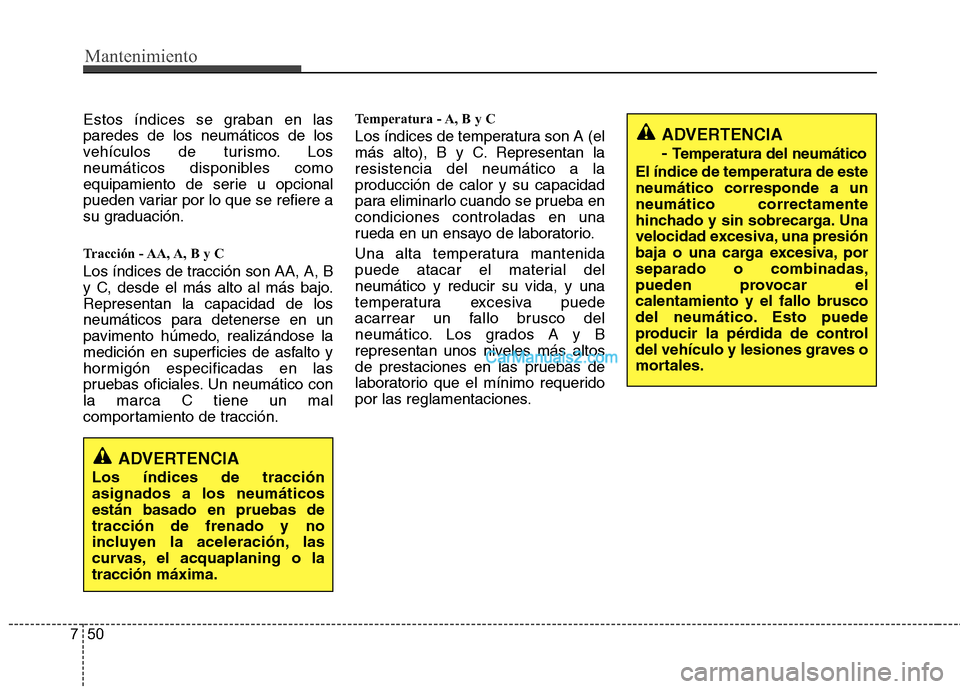

Estos índices se graban en las paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.
Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático conla marca C tiene un mal
comportamiento de tracción. Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan laresistencia del neumático a laproducción de calor y su capacidad
para eliminarlo cuando se prueba encondiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material delneumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.
ADVERTENCIA -
Temperatura del neumático
El índice de temperatura de este neumático corresponde a unneumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, porseparado o combinadas,
pueden provocar elcalentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción asignados a los neumáticosestán basado en pruebas detracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o latracción máxima.

751
Mantenimiento

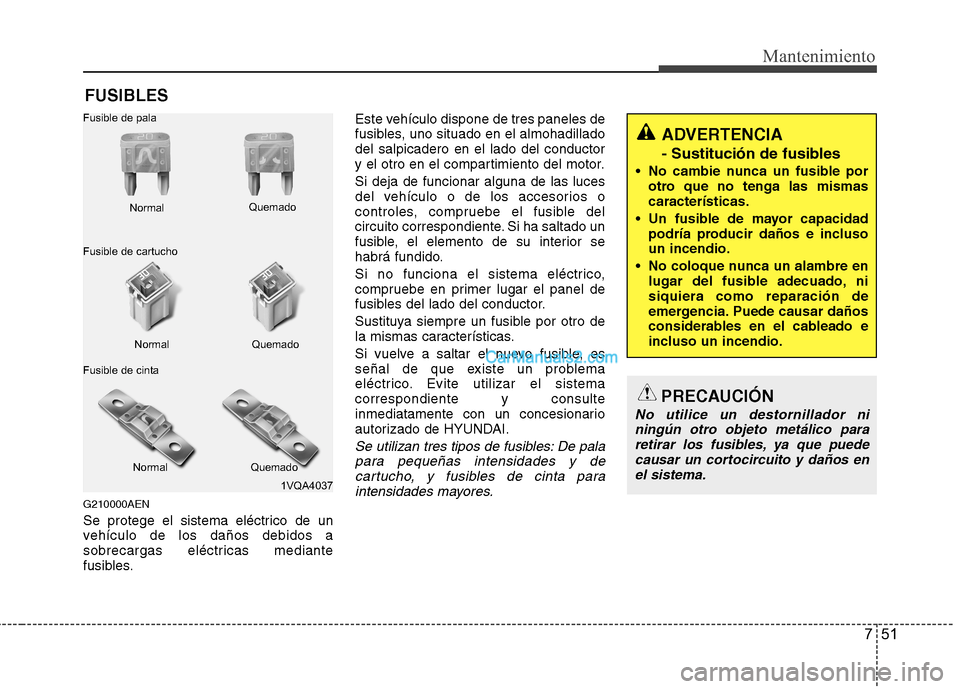

FUSIBLES
G210000AEN
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles. Este vehículo dispone de tres paneles de
fusibles, uno situado en el almohadilladodel salpicadero en el lado del conductor
y el otro en el compartimiento del motor. Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistemacorrespondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y decartucho, y fusibles de cinta para
intensidades mayores.
1VQA4037
Normal
Normal
Fusible de pala
Fusible de cartucho
Fusible de cinta Quemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
No cambie nunca un fusible por otro que no tenga las mismas características.
Un fusible de mayor capacidad podría producir daños e inclusoun incendio.
No coloque nunca un alambre en lugar del fusible adecuado, nisiquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para retirar los fusibles, ya que puedecausar un cortocircuito y daños en
el sistema.

Mantenimiento
52
7

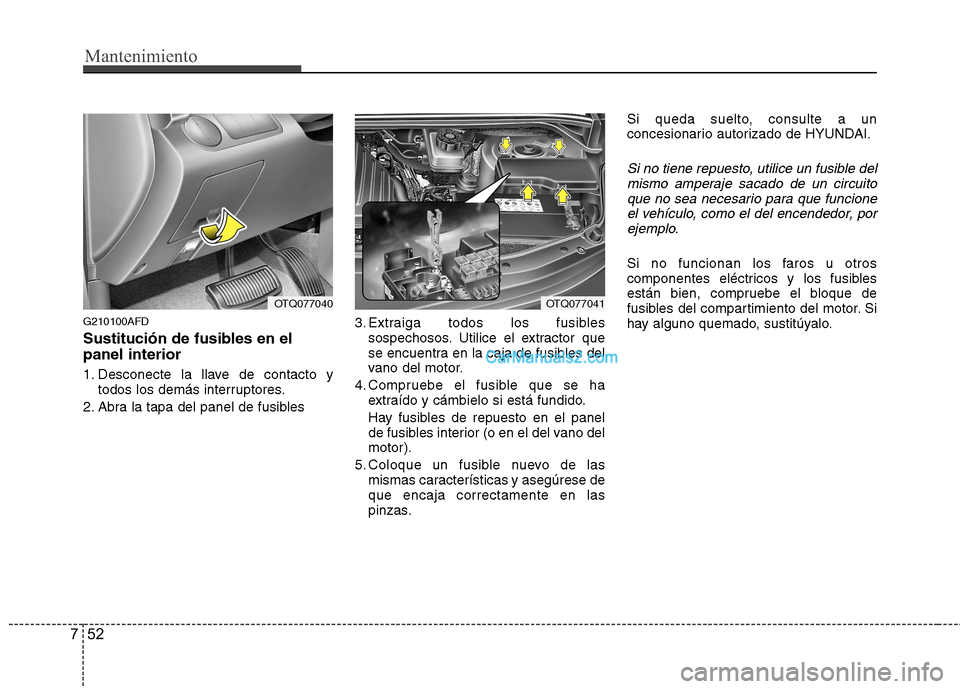

G210100AFD
Sustitución de fusibles en el panel interior
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Abra la tapa del panel de fusibles 3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano delmotor).
5. Coloque un fusible nuevo de las mismas características y asegúrese deque encaja correctamente en las
pinzas. Si queda suelto, consulte a un
concesionario autorizado de HYUNDAI.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito que no sea necesario para que funcioneel vehículo, como el del encendedor, por ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
OTQ077041OTQ077040

753
Mantenimiento

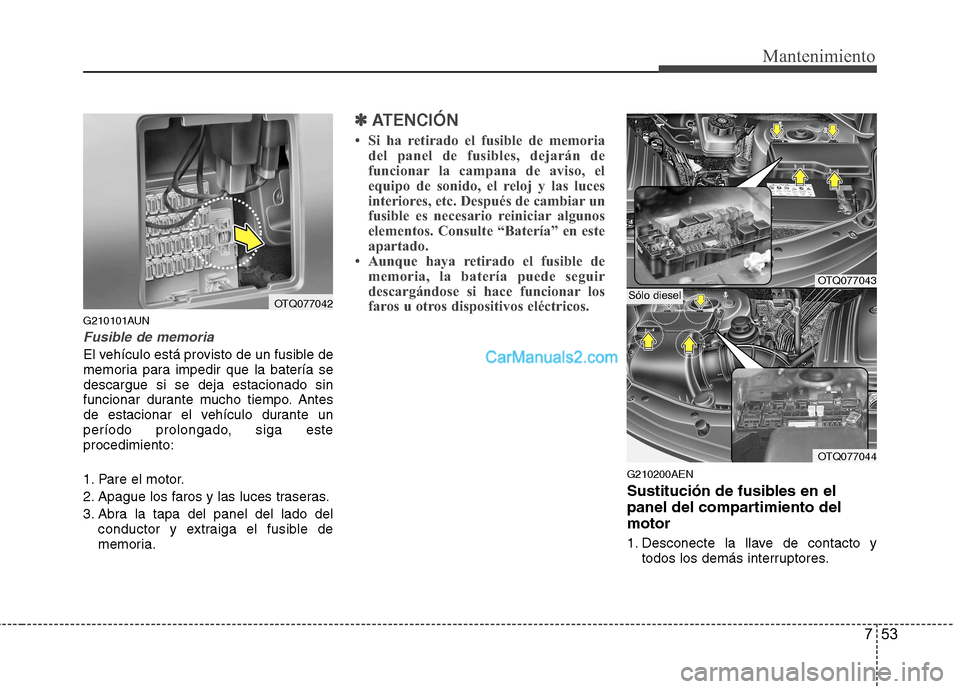

G210101AUN
Fusible de memoria
El vehículo está provisto de un fusible de
memoria para impedir que la batería sedescargue si se deja estacionado sin
funcionar durante mucho tiempo. Antes
de estacionar el vehículo durante un
período prolongado, siga esteprocedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado delconductor y extraiga el fusible de
memoria.
✽✽
ATENCIÓN
 Si ha retirado el fusible de memoria del panel de fusibles, dejarán de
funcionar la campana de aviso, el
equipo de sonido, el reloj y las luces
interiores, etc. Después de cambiar un
fusible es necesario reiniciar algunos
elementos. Consulte “Batería” en este
apartado.
 Aunque haya retirado el fusible de memoria, la batería puede seguir
descargándose si hace funcionar los
faros u otros dispositivos eléctricos.
G210200AEN
Sustitución de fusibles en el
panel del compartimiento delmotor
1. Desconecte la llave de contacto y todos los demás interruptores.
OTQ077042
OTQ077043
OTQ077044
Sólo diesel

Mantenimiento
54
7

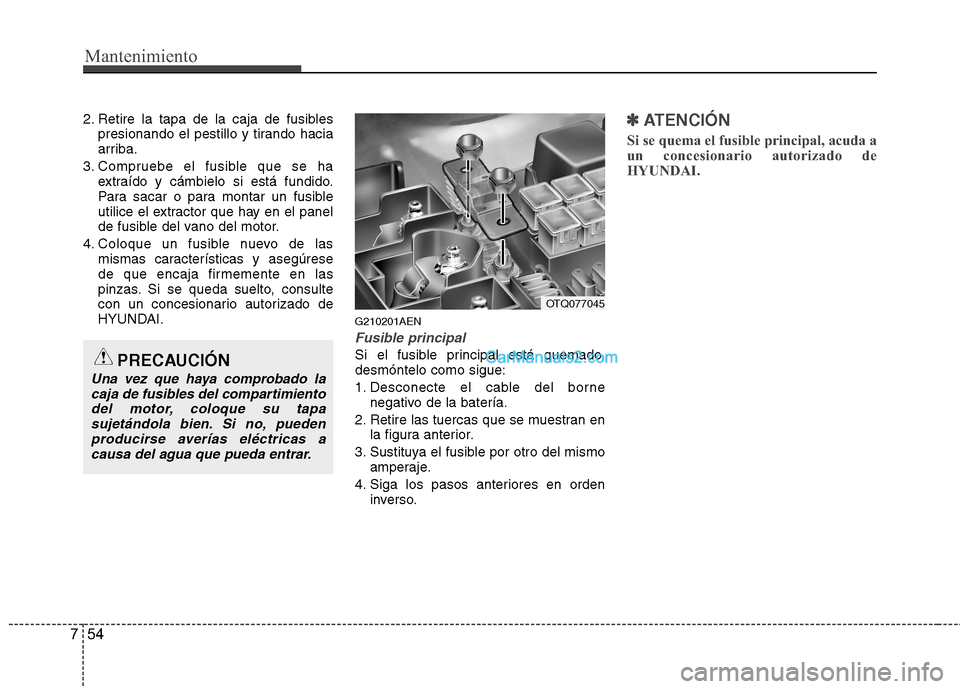

2. Retire la tapa de la caja de fusibles
presionando el pestillo y tirando hacia
arriba.
3. Compruebe el fusible que se ha extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si se queda suelto, consulte
con un concesionario autorizado de
HYUNDAI. G210201AEN
Fusible principal
Si el fusible principal está quemado, desmóntelo como sigue:
1. Desconecte el cable del borne
negativo de la batería.
2. Retire las tuercas que se muestran en la figura anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
✽✽
ATENCIÓN
Si se quema el fusible principal, acuda a
un concesionario autorizado de
HYUNDAI.
PRECAUCIÓN
Una vez que haya comprobado la caja de fusibles del compartimientodel motor, coloque su tapasujetándola bien. Si no, pueden
producirse averías eléctricas acausa del agua que pueda entrar.
OTQ077045

755
Mantenimiento
✽✽
ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.

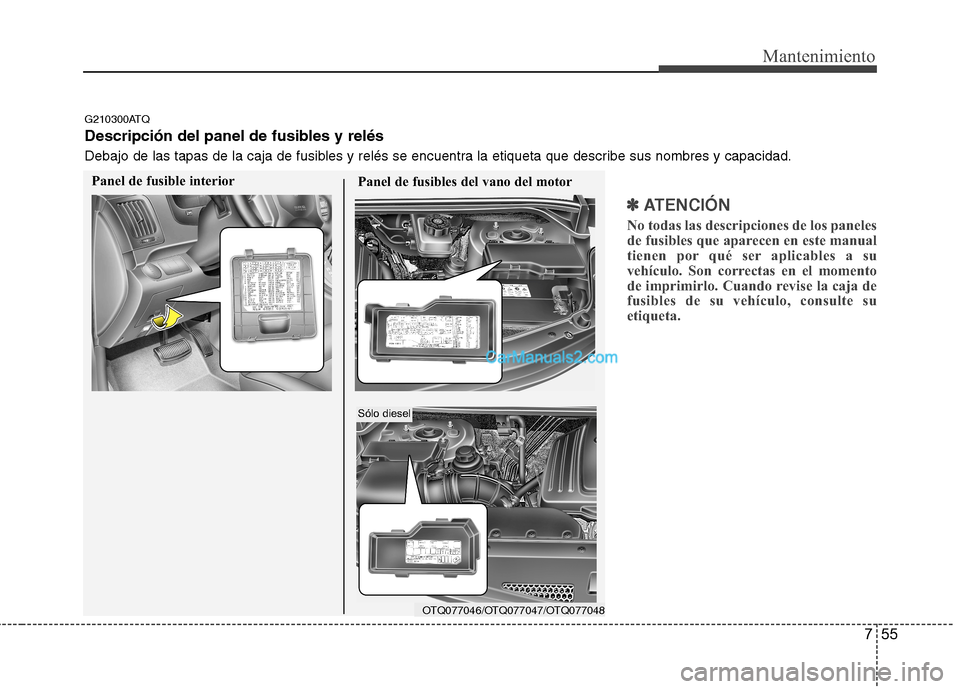

G210300ATQ
Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.
Panel de fusible interior Panel de fusibles del vano del motor
OTQ077046/OTQ077047/OTQ077048
Sólo diesel

Mantenimiento
56
7
Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
AUDIO-2 10A Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico.
C/LIGHTER 20A Mechero, toma de corriente delantera
S/HTD DRI 10A Interruptor calefacción asiento conductor (opcional)
DRL 10A BCM (opcional)
RR FOG LP 15A Relé del piloto antiniebla trasero
H/LP 10A Relé de las luces de cruce y de carretera
FRT WIPER 25A Motor escobilla parabrisas, relé escobilla parabrisas
BCM 10A BCM
HTR 10A Relé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC (D4CB), válvulasolenoide EGR (D4BH)
B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marchaa trásm interruptor del margen de la transmisión.
ABS 10A Módulo de control ABS/ESP, interruptor ESP (D4CB)
T/SIG LP 10A Interruptor de emergencia
A/BAG 10A Módulo de control SRS
A/BAG IND 10A Tablero de instrumentos
CLUSTER 10A Tablero de instrumentos, BCM, módulo de control del inmobilizador (D4BH), relé A/C (D4BH), resistencia del generador
ECU 10A Sensor de velocidad del vehículo, ECM, sensor de flujo de aire(D4CB), bomba de inyección (D4BH), TCM, sensor de advertencia del filtro de combustible.
START 10A Relé de inicio. Relé de la alarma antirrobos
MIRR HTD 10A Módulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador IZQ/DCH
STOP LP 15A Interruptor luz de freno
BWS 10A Zumbador
