2010 FIAT DUCATO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
208
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

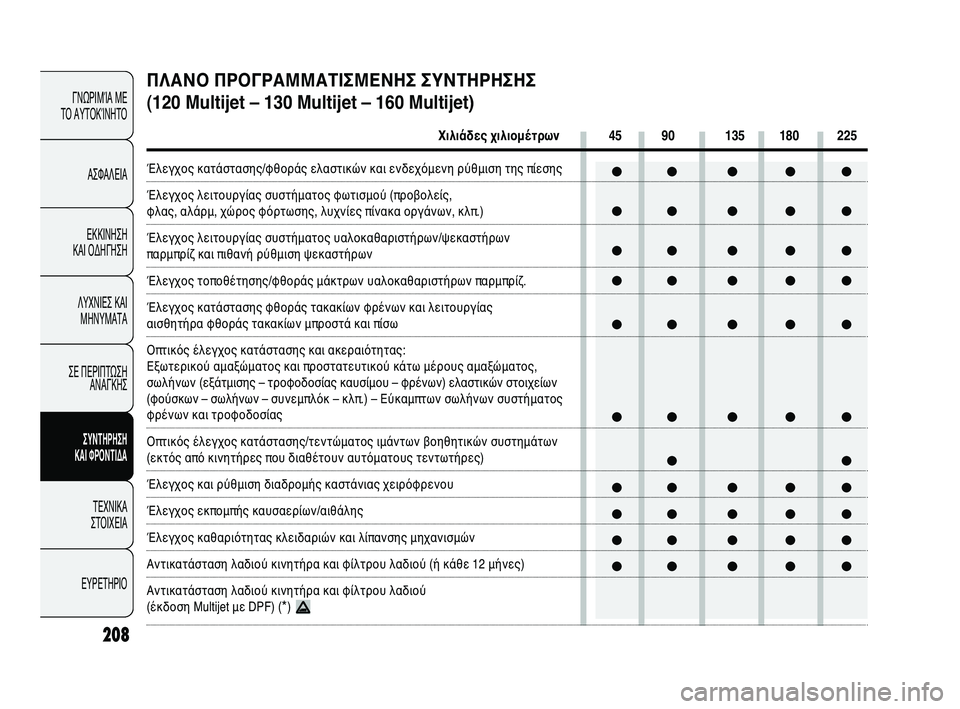

ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ
(120 Multijet – 130 Multijet – 160 Multijet)
Χιλιάδες χιλιομέτρων 45 90 135 180 225
Έλεγχος κατάστασης/φθοράς ελαστικών και ενδεχόμενη ρύθμιση της πίεσης
Έλεγχος λειτουργίας συστήματος φωτισμού (προβολείς,
φλας, αλάρμ, χώρος φόρτωσης, λυχνίες πίνακα οργάνων, κλπ.)
Έλεγχος λειτουργίας συστήματος υαλοκαθαριστήρων/ψεκαστήρων
παρμπρίζ και πιθανή ρύθμιση ψεκαστήρων
Έλεγχος τοποθέτησης/φθοράς μάκτρων υαλοκαθαριστήρων παρμπρίζ.
Έλεγχος κατάστασης φθοράς τακακίων φρένων και λειτουργίας
αισθητήρα φθοράς τακακίων μπροστά και πίσω
Οπτικός έλεγχος κατάστασης και ακεραιότητας:
Εξωτερικού αμαξώματος και προστατευτικού κάτω μέρους αμαξώματος,
σωλήνων (εξάτμισης – τροφοδοσίας καυσίμου – φρένων) ελαστικών στοιχείων
(φούσκων – σωλήνων – συνεμπλόκ – κλπ.) – Εύκαμπτων σωλήνων συστήματος
φρένων και τροφοδοσίας
Οπτικός έλεγχος κατάστασης/τεντώματος ιμάντων βοηθητικών συστημάτων
(εκτός από κινητήρες που διαθέτουν αυτόματους τεντωτήρες)
Έλεγχος και ρύθμιση διαδρομής καστάνιας χειρόφρενου
Έλεγχος εκπομπής καυσαερίων/αιθάλης
Έλεγχος καθαριότητας κλειδαριών και λίπανσης μηχανισμών
Αντικατάσταση λαδιού κινητήρα και φίλτρου λαδιού (ή κάθε 12 μήνες)
Αντικατάσταση λαδιού κινητήρα και φίλτρου λαδιού
(έκδοση Multijet με DPF) (*)
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 208

●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●
●● ● ● ●
●●
●● ● ● ●
209
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

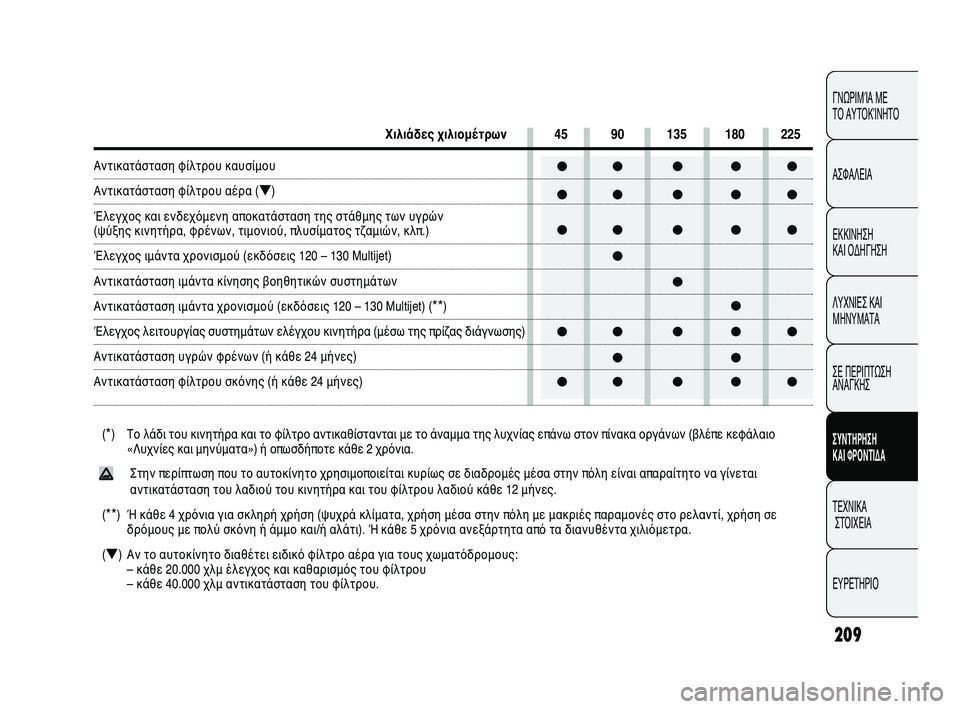

Χιλιάδες χιλιομέτρων 45 90 135 180 225
Αντικατάσταση φίλτρου καυσίμου
Αντικατάσταση φίλτρου αέρα (▼)
Έλεγχος και ενδεχόμενη αποκατάσταση της στάθμης των υγρών
(ψύξης κινητήρα, φρένων, τιμονιού, πλυσίματος τζαμιών, κλπ.)
Έλεγχος ιμάντα χρονισμού (εκδόσεις 120 – 130 Multijet)
Αντικατάσταση ιμάντα κίνησης βοηθητικών συστημάτων
Αντικατάσταση ιμάντα χρονισμού (εκδόσεις 120 – 130 Multijet) (**)
Έλεγχος λειτουργίας συστημάτων ελέγχου κινητήρα (μέσω της πρίζας διάγνωσης)
Αντικατάσταση υγρών φρένων (ή κάθε 24 μήνες)
Αντικατάσταση φίλτρου σκόνης (ή κάθε 24 μήνες)
(*) Το λάδι του κινητήρα και το φίλτρο αντικαθίστανται με το άναμμα της λυχνίας επάνω στον πίνακα οργάνων (βλέπε κεφάλαιο
«Λυχνίες και μηνύματα») ή οπωσδήποτε κάθε 2 χρόνια.
Στην περίπτωση που το αυτοκίνητο χρησιμοποιείται κυρίως σε διαδρομές μέσα στην πόλη είναι απαραίτητο να γίνεται
αντικατάσταση του λαδιού του κινητήρα και του φίλτρου λαδιού κάθε 12 μήνες.
(
**) Ή κάθε 4 χρόνια για σκληρή χρήση (ψυχρά κλίματα, χρήση μέσα στην πόλη με μακριές παραμονές στο ρελαντί, χρήση σε
δρόμους με πολύ σκόνη ή άμμο και/ή αλάτι). Ή κάθε 5 χρόνια ανεξάρτητα από τα διανυθέντα χιλιόμετρα.
(
▼) Αν το αυτοκίνητο διαθέτει ειδικό φίλτρο αέρα για τους χωματόδρομους:
– κάθε 20.000 χλμ έλεγχος και καθαρισμός του φίλτρου
– κάθε 40.000 χλμ αντικατάσταση του φίλτρου.
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 209

210
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●

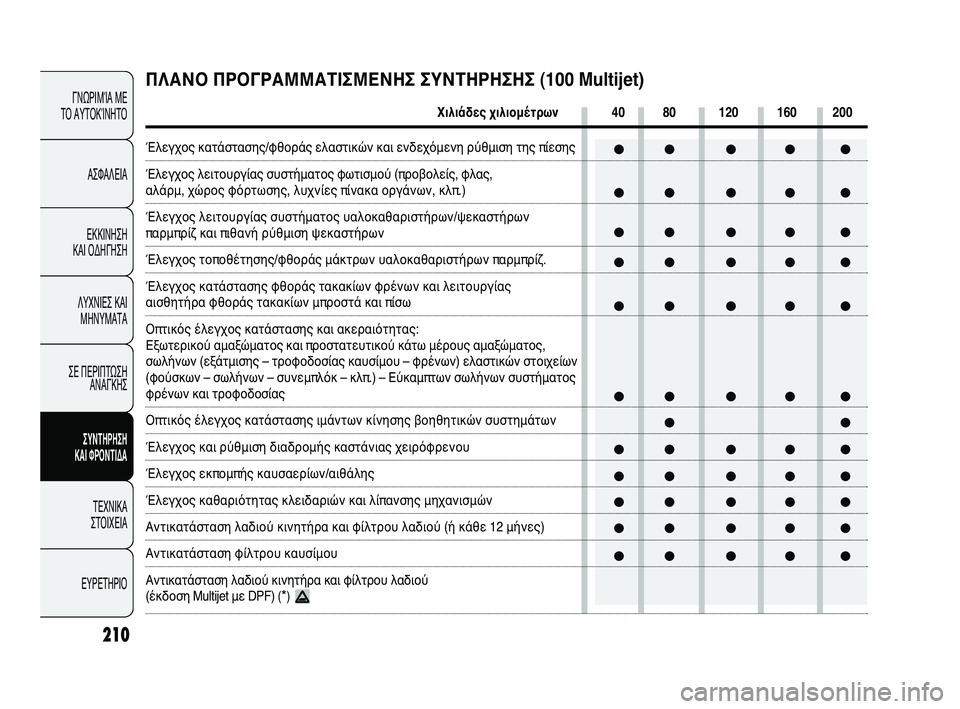

ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ (100 Multijet)
Χιλιάδες χιλιομέτρων 40 80 120 160 200
Έλεγχος κατάστασης/φθοράς ελαστικών και ενδεχόμενη ρύθμιση της πίεσης
Έλεγχος λειτουργίας συστήματος φωτισμού (προβολείς, φλας,
αλάρμ, χώρος φόρτωσης, λυχνίες πίνακα οργάνων, κλπ.)
Έλεγχος λειτουργίας συστήματος υαλοκαθαριστήρων/ψεκαστήρων
παρμπρίζ και πιθανή ρύθμιση ψεκαστήρων
Έλεγχος τοποθέτησης/φθοράς μάκτρων υαλοκαθαριστήρων παρμπρίζ.
Έλεγχος κατάστασης φθοράς τακακίων φρένων και λειτουργίας
αισθητήρα φθοράς τακακίων μπροστά και πίσω
Οπτικός έλεγχος κατάστασης και ακεραιότητας:
Εξωτερικού αμαξώματος και προστατευτικού κάτω μέρους αμαξώματος,
σωλήνων (εξάτμισης – τροφοδοσίας καυσίμου – φρένων) ελαστικών στοιχείων
(φούσκων – σωλήνων – συνεμπλόκ – κλπ.) – Εύκαμπτων σωλήνων συστήματος
φρένων και τροφοδοσίας
Οπτικός έλεγχος κατάστασης ιμάντων κίνησης βοηθητικών συστημάτων
Έλεγχος και ρύθμιση διαδρομής καστάνιας χειρόφρενου
Έλεγχος εκπομπής καυσαερίων/αιθάλης
Έλεγχος καθαριότητας κλειδαριών και λίπανσης μηχανισμών
Αντικατάσταση λαδιού κινητήρα και φίλτρου λαδιού (ή κάθε 12 μήνες)
Αντικατάσταση φίλτρου καυσίμου
Αντικατάσταση λαδιού κινητήρα και φίλτρου λαδιού
(έκδοση Multijet με DPF) (*)
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 210

211
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
●●●●●
●●●●●
●
●●●●●
●●
●●●●●

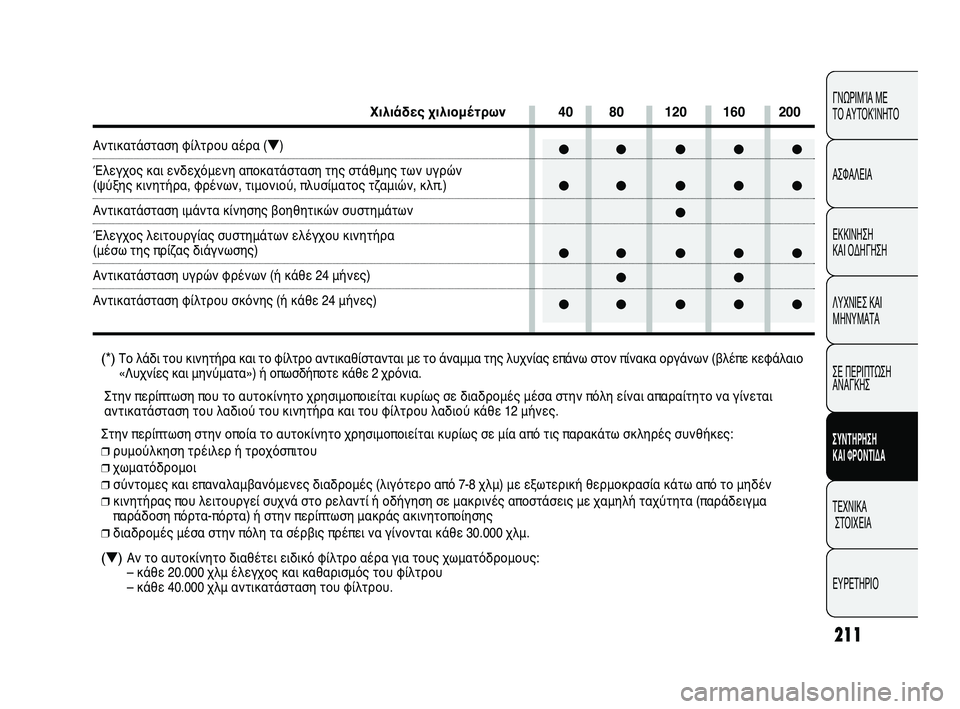

Χιλιάδες χιλιομέτρων 40 80 120 160 200
Αντικατάσταση φίλτρου αέρα (▼)
Έλεγχος και ενδεχόμενη αποκατάσταση της στάθμης των υγρών
(ψύξης κινητήρα, φρένων, τιμονιού, πλυσίματος τζαμιών, κλπ.)
Αντικατάσταση ιμάντα κίνησης βοηθητικών συστημάτων
Έλεγχος λειτουργίας συστημάτων ελέγχου κινητήρα
(μέσω της πρίζας διάγνωσης)
Αντικατάσταση υγρών φρένων (ή κάθε 24 μήνες)
Αντικατάσταση φίλτρου σκόνης (ή κάθε 24 μήνες)
(*)Το λάδι του κινητήρα και το φίλτρο αντικαθίστανται με το άναμμα της λυχνίας επάνω στον πίνακα οργάνων (βλέπε κεφάλαιο
«Λυχνίες και μηνύματα») ή οπωσδήποτε κάθε 2 χρόνια.
Στην περίπτωση που το αυτοκίνητο χρησιμοποιείται κυρίως σε διαδρομές μέσα στην πόλη είναι απαραίτητο να γίνεται
αντικατάσταση του λαδιού του κινητήρα και του φίλτρου λαδιού κάθε 12 μήνες.
Στην περίπτωση στην οποία το αυτοκίνητο χρησιμοποιείται κυρίως σε μία από τις παρακάτω σκληρές συνθήκες:
❒ρυμούλκηση τρέιλερ ή τροχόσπιτου
❒χωματόδρομοι
❒σύντομες και επαναλαμβανόμενες διαδρομές (λιγότερο από 7-8 χλμ) με εξωτερική θερμοκρασία κάτω από το μηδέν
❒κινητήρας που λειτουργεί συχνά στο ρελαντί ή οδήγηση σε μακρινές αποστάσεις με χαμηλή ταχύτητα (παράδειγμα
παράδοση πόρτα-πόρτα) ή στην περίπτωση μακράς ακινητοποίησης
❒διαδρομές μέσα στην πόλη τα σέρβις πρέπει να γίνονται κάθε 30.000 χλμ.
(▼)Αν το αυτοκίνητο διαθέτει ειδικό φίλτρο αέρα για τους χωματόδρομους:
– κάθε 20.000 χλμ έλεγχος και καθαρισμός του φίλτρου
– κάθε 40.000 χλμ αντικατάσταση του φίλτρου.
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 211

212

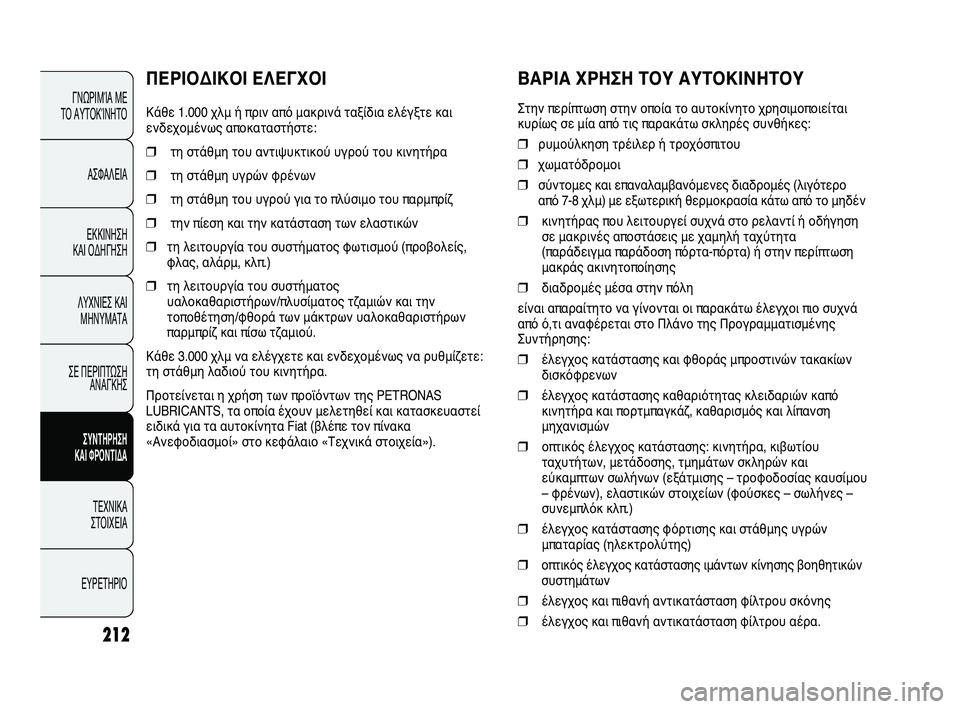

ΒΑΡΙΑ ΧΡΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Στην περίπτωση στην οποία το αυτοκίνητο χρησιμοποιείται
κυρίως σε μία από τις παρακάτω σκληρές συνθήκες:
❒ρυμούλκηση τρέιλερ ή τροχόσπιτου
❒χωματόδρομοι
❒σύντομες και επαναλαμβανόμενες διαδρομές (λιγότερο
από 7-8 χλμ) με εξωτερική θερμοκρασία κάτω από το μηδέν
❒κινητήρας που λειτουργεί συχνά στο ρελαντί ή οδήγηση
σε μακρινές αποστάσεις με χαμηλή ταχύτητα
(παράδειγμα παράδοση πόρτα-πόρτα) ή στην περίπτωση
μακράς ακινητοποίησης
❒διαδρομές μέσα στην πόλη
είναι απαραίτητο να γίνονται οι παρακάτω έλεγχοι πιο συχνά
από ό,τι αναφέρεται στο Πλάνο της Προγραμματισμένης
Συντήρησης:
❒έλεγχος κατάστασης και φθοράς μπροστινών τακακίων
δισκόφρενων
❒έλεγχος κατάστασης καθαριότητας κλειδαριών καπό
κινητήρα και πορτμπαγκάζ, καθαρισμός και λίπανση
μηχανισμών
❒οπτικός έλεγχος κατάστασης: κινητήρα, κιβωτίου
ταχυτήτων, μετάδοσης, τμημάτων σκληρών και
εύκαμπτων σωλήνων (εξάτμισης – τροφοδοσίας καυσίμου
– φρένων), ελαστικών στοιχείων (φούσκες – σωλήνες –
συνεμπλόκ κλπ.)
❒έλεγχος κατάστασης φόρτισης και στάθμης υγρών
μπαταρίας (ηλεκτρολύτης)
❒οπτικός έλεγχος κατάστασης ιμάντων κίνησης βοηθητικών
συστημάτων
❒έλεγχος και πιθανή αντικατάσταση φίλτρου σκόνης
❒έλεγχος και πιθανή αντικατάσταση φίλτρου αέρα.
ΠΕΡΙΟΔΙΚΟΙ ΕΛΕΓΧΟΙ
Κάθε 1.000 χλμ ή πριν από μακρινά ταξίδια ελέγξτε και
ενδεχομένως αποκαταστήστε:
❒τη στάθμη του αντιψυκτικού υγρού του κινητήρα
❒τη στάθμη υγρών φρένων
❒τη στάθμη του υγρού για το πλύσιμο του παρμπρίζ
❒την πίεση και την κατάσταση των ελαστικών
❒τη λειτουργία του συστήματος φωτισμού (προβολείς,
φλας, αλάρμ, κλπ.)
❒τη λειτουργία του συστήματος
υαλοκαθαριστήρων/πλυσίματος τζαμιών και την
τοποθέτηση/φθορά των μάκτρων υαλοκαθαριστήρων
παρμπρίζ και πίσω τζαμιού.
Κάθε 3.000 χλμ να ελέγχετε και ενδεχομένως να ρυθμίζετε:
τη στάθμη λαδιού του κινητήρα.
Προτείνεται η χρήση των προϊόντων της PETRONAS
LUBRICANTS, τα οποία έχουν μελετηθεί και κατασκευαστεί
ειδικά για τα αυτοκίνητα Fiat (βλέπε τον πίνακα
«Ανεφοδιασμοί» στο κεφάλαιο «Τεχνικά στοιχεία»).
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 212

213
ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΥΓΡΩΝCONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

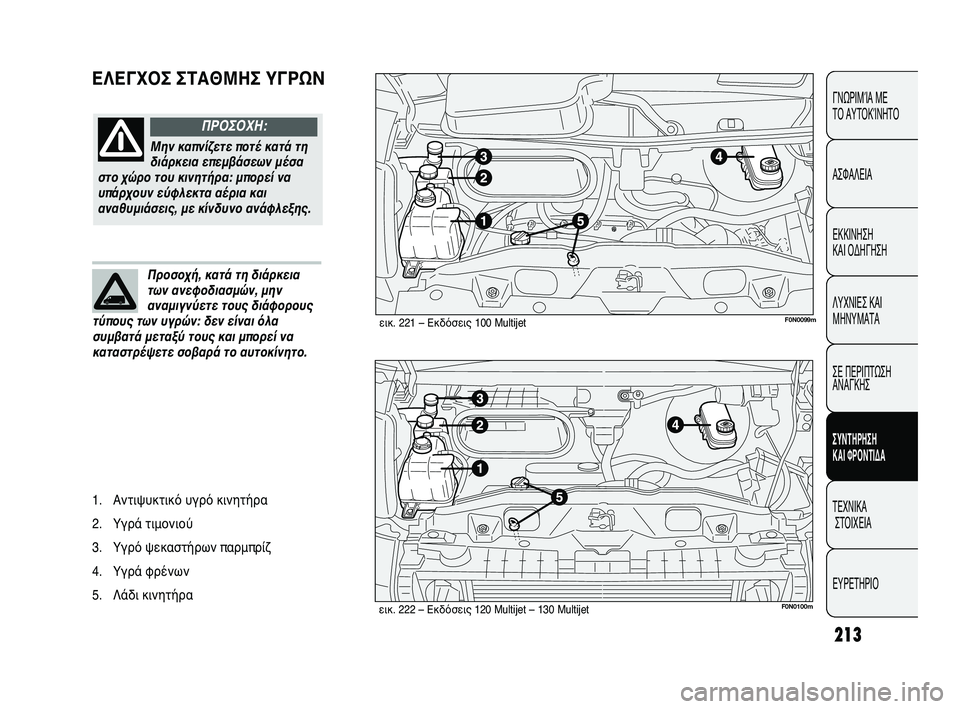

εικ. 221 – Εκδόσεις 100 Multijet
εικ. 222 – Εκδόσεις 120 Multijet – 130 Multijet
Μην καπνίζετε ποτέ κατά τη
διάρκεια επεμβάσεων μέσα
στο χώρο του κινητήρα: μπορεί να
υπάρχουν εύφλεκτα αέρια και
αναθυμιάσεις, με κίνδυνο ανάφλεξης.
ΠΡΟΣΟΧΗ:
Προσοχή, κατά τη διάρκεια
των ανεφοδιασμών, μην
αναμιγνύετε τους διάφορους
τύπους των υγρών: δεν είναι όλα
συμβατά μεταξύ τους και μπορεί να
καταστρέψετε σοβαρά το αυτοκίνητο.
1. Αντιψυκτικό υγρό κινητήρα
2. Υγρά τιμονιού
3. Υγρό ψεκαστήρων παρμπρίζ
4. Υγρά φρένων
5. Λάδι κινητήρα
F0N0099m
F0N0100m
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 213

214
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Προσοχή, κατά τη διάρκεια
των ανεφοδιασμών, μην
αναμιγνύετε τους διάφορους
τύπους των υγρών: δεν είναι όλα
συμβατά μεταξύ τους και μπορεί να
καταστρέψετε σοβαρά το αυτοκίνητο.
1. Αντιψυκτικό υγρό κινητήρα
2. Υγρά τιμονιού
3. Υγρό ψεκαστήρων παρμπρίζ
4. Υγρά φρένων
5. Λάδι κινητήρα
εικ. 223 – Εκδόσεις 160 Multijet
Μην καπνίζετε ποτέ κατά τη
διάρκεια επεμβάσεων μέσα
στο χώρο του κινητήρα: μπορεί να
υπάρχουν εύφλεκτα αέρια και
αναθυμιάσεις, με κίνδυνο ανάφλεξης.
ΠΡΟΣΟΧΗ:
F0N0210m
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 214

215

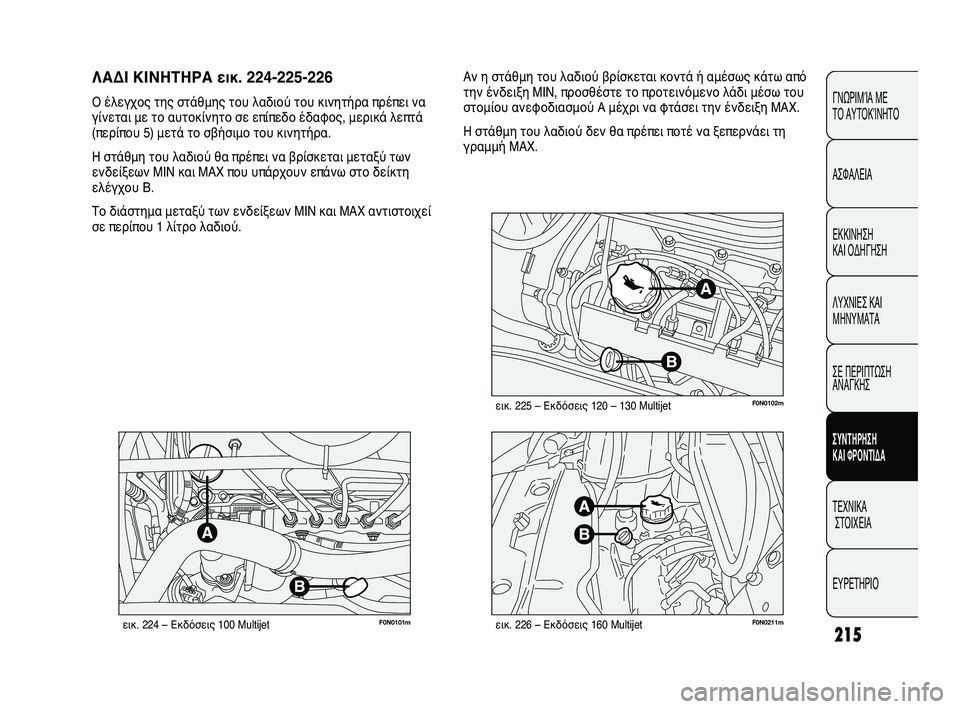

F0N0101mεικ. 224 – Εκδόσεις 100 MultijetF0N0211mεικ. 226 – Εκδόσεις 160 Multijet
F0N0102mεικ. 225 – Εκδόσεις 120 – 130 Multijet
Αν η στάθμη του λαδιού βρίσκεται κοντά ή αμέσως κάτω από
την ένδειξη MIN, προσθέστε το προτεινόμενο λάδι μέσω του
στομίου ανεφοδιασμού Α μέχρι να φτάσει την ένδειξη MAX.
Η στάθμη του λαδιού δεν θα πρέπει ποτέ να ξεπερνάει τη
γραμμή MAX.ΛΑΔΙ ΚΙΝΗΤΗΡΑ εικ. 224-225-226
Ο έλεγχος της στάθμης του λαδιού του κινητήρα πρέπει να
γίνεται με το αυτοκίνητο σε επίπεδο έδαφος, μερικά λεπτά
(περίπου 5) μετά το σβήσιμο του κινητήρα.
Η στάθμη του λαδιού θα πρέπει να βρίσκεται μεταξύ των
ενδείξεων MIN και MAX που υπάρχουν επάνω στο δείκτη
ελέγχου Β.
Το διάστημα μεταξύ των ενδείξεων MIN και MAX αντιστοιχεί
σε περίπου 1 λίτρο λαδιού.CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
207-230 DUCATO LUM GR 7ed 3-08-2010 9:32 Pagina 215
