2010 FIAT DUCATO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

88
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0048mεικ. 92

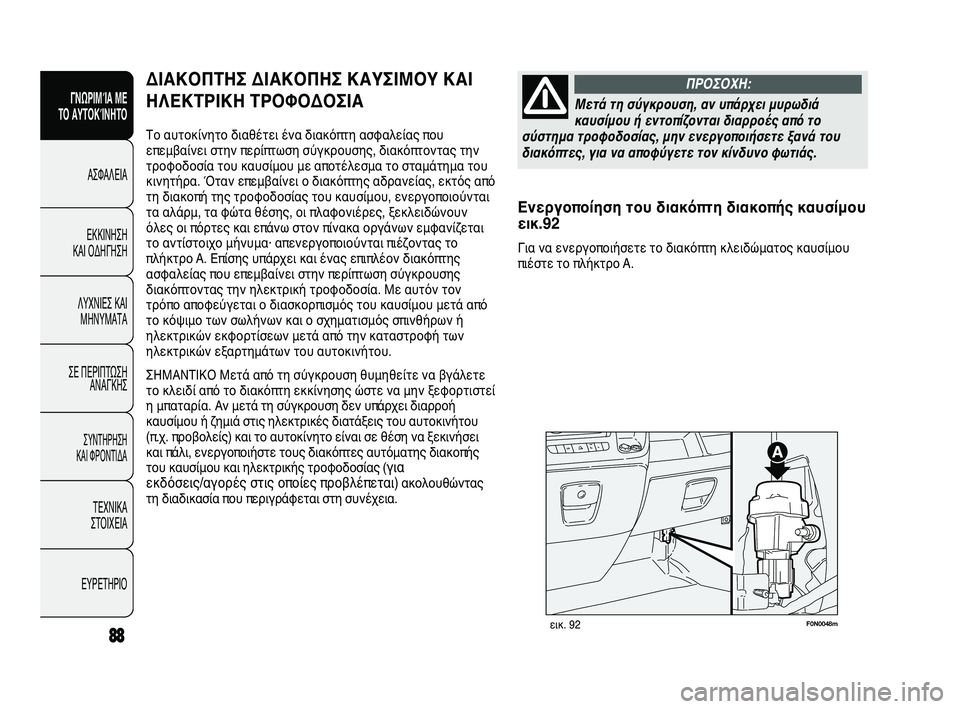

ΔΙΑΚΟΠΤΗΣ ΔΙΑΚΟΠΗΣ ΚΑΥΣΙΜΟΥ ΚΑΙ
ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ
Το αυτοκίνητο διαθέτει ένα διακόπτη ασφαλείας που
επεμβαίνει στην περίπτωση σύγκρουσης, διακόπτοντας την
τροφοδοσία του καυσίμου με αποτέλεσμα το σταμάτημα του
κινητήρα. Όταν επεμβαίνει ο διακόπτης αδρανείας, εκτός από
τη διακοπή της τροφοδοσίας του καυσίμου, ενεργοποιούνται
τα αλάρμ, τα φώτα θέσης, οι πλαφονιέρες, ξεκλειδώνουν
όλες οι πόρτες και επάνω στον πίνακα οργάνων εμφανίζεται
το αντίστοιχο μήνυμα· απενεργοποιούνται πιέζοντας το
πλήκτρο A. Επίσης υπάρχει και ένας επιπλέον διακόπτης
ασφαλείας που επεμβαίνει στην περίπτωση σύγκρουσης
διακόπτοντας την ηλεκτρική τροφοδοσία. Με αυτόν τον
τρόπο αποφεύγεται ο διασκορπισμός του καυσίμου μετά από
το κόψιμο των σωλήνων και ο σχηματισμός σπινθήρων ή
ηλεκτρικών εκφορτίσεων μετά από την καταστροφή των
ηλεκτρικών εξαρτημάτων του αυτοκινήτου.
ΣΗΜΑΝΤΙΚΟ Μετά από τη σύγκρουση θυμηθείτε να βγάλετε
το κλειδί από το διακόπτη εκκίνησης ώστε να μην ξεφορτιστεί
η μπαταρία. Αν μετά τη σύγκρουση δεν υπάρχει διαρροή
καυσίμου ή ζημιά στις ηλεκτρικές διατάξεις του αυτοκινήτου
(π.χ. προβολείς) και το αυτοκίνητο είναι σε θέση να ξεκινήσει
και πάλι, ενεργοποιήστε τους διακόπτες αυτόματης διακοπής
του καυσίμου και ηλεκτρικής τροφοδοσίας (
για
εκδόσεις/αγορές στις οποίες προβλέπεται)
ακολουθώντας
τη διαδικασία που περιγράφεται στη συνέχεια.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Μετά τη σύγκρουση, αν υπάρχει μυρωδιά
καυσίμου ή εντοπίζονται διαρροές από το
σύστημα τροφοδοσίας, μην ενεργοποιήσετε ξανά του
διακόπτες, για να αποφύγετε τον κίνδυνο φωτιάς.
ΠΡΟΣΟΧΗ:
Ενεργοποίηση του διακόπτη διακοπής καυσίμου
εικ.92
Για να ενεργοποιήσετε το διακόπτη κλειδώματος καυσίμου
πιέστε το πλήκτρο A.
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 88

89
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0127mεικ. 93
ΣΗΜΑΝΤΙΚΟ Για εξοπλισμούς διαφορετικούς από το
Scuolabus/Minibus (Σχολικό/Μίνιμπας) το πλήκτρο B έχει
αντικατασταθεί από μία ασφάλεια· για την αντικατάστασή της
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Πριν ενεργοποιήσετε το διακόπτη ηλεκτρικής
τροφοδοσίας, ελέγξτε προσεκτικά αν υπάρχουν
διαρροές καυσίμου ή ζημιές στις ηλεκτρικές διατάξεις
του αυτοκινήτου (π.χ. προβολείς).
ΠΡΟΣΟΧΗ:
Πριν ενεργοποιήσετε το διακόπτη διακοπής
καυσίμου, ελέγξτε προσεκτικά αν υπάρχουν
διαρροές καυσίμου ή ζημιές στις ηλεκτρικές διατάξεις του
αυτοκινήτου (π.χ. προβολείς).
ΠΡΟΣΟΧΗ:

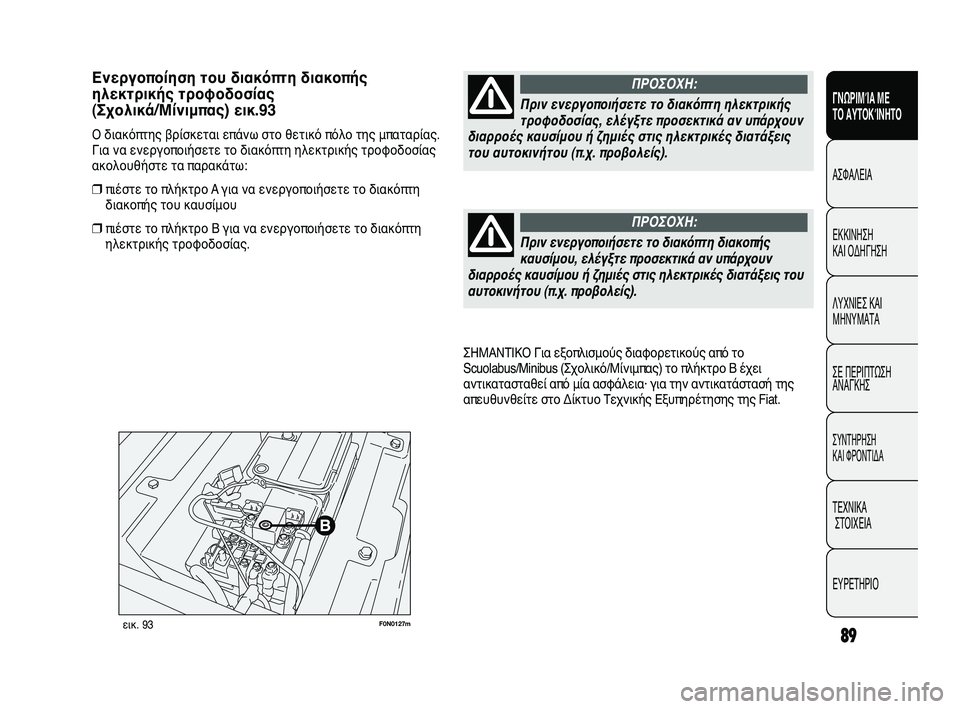

Ενεργοποίηση του διακόπτη διακοπής
ηλεκτρικής τροφοδοσίας
(Σχολικά/Μίνιμπας) εικ.93
Ο διακόπτης βρίσκεται επάνω στο θετικό πόλο της μπαταρίας.
Για να ενεργοποιήσετε το διακόπτη ηλεκτρικής τροφοδοσίας
ακολουθήστε τα παρακάτω:
❒πιέστε το πλήκτρο A για να ενεργοποιήσετε το διακόπτη
διακοπής του καυσίμου
❒πιέστε το πλήκτρο B για να ενεργοποιήσετε το διακόπτη
ηλεκτρικής τροφοδοσίας.
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 89

90
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0049mεικ. 94

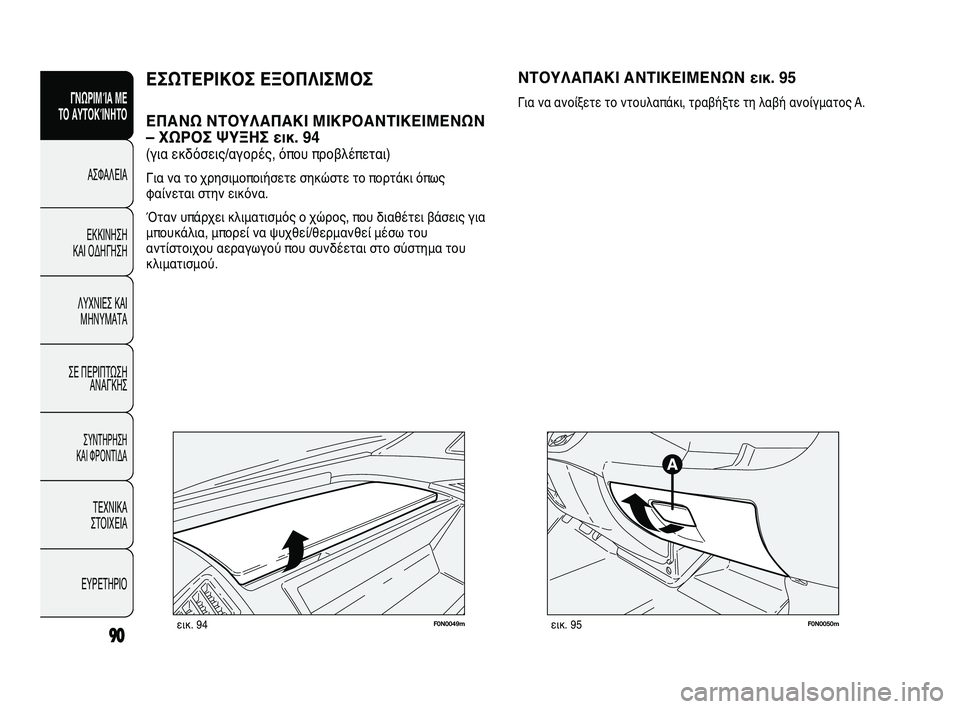

ΕΣΩΤΕΡΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ
ΕΠΑΝΩ ΝΤΟΥΛΑΠΑΚΙ ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
– ΧΩΡΟΣ ΨΥΞΗΣ εικ. 94
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για να το χρησιμοποιήσετε σηκώστε το πορτάκι όπως
φαίνεται στην εικόνα.
Όταν υπάρχει κλιματισμός ο χώρος, που διαθέτει βάσεις για
μπουκάλια, μπορεί να ψυχθεί/θερμανθεί μέσω του
αντίστοιχου αεραγωγού που συνδέεται στο σύστημα του
κλιματισμού.
ΝΤΟΥΛΑΠΑΚΙ ΑΝΤΙΚΕΙΜΕΝΩΝ εικ. 95
Για να ανοίξετε το ντουλαπάκι, τραβήξτε τη λαβή ανοίγματος A.
F0N0050mεικ. 95
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 90

91
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0051mεικ. 96

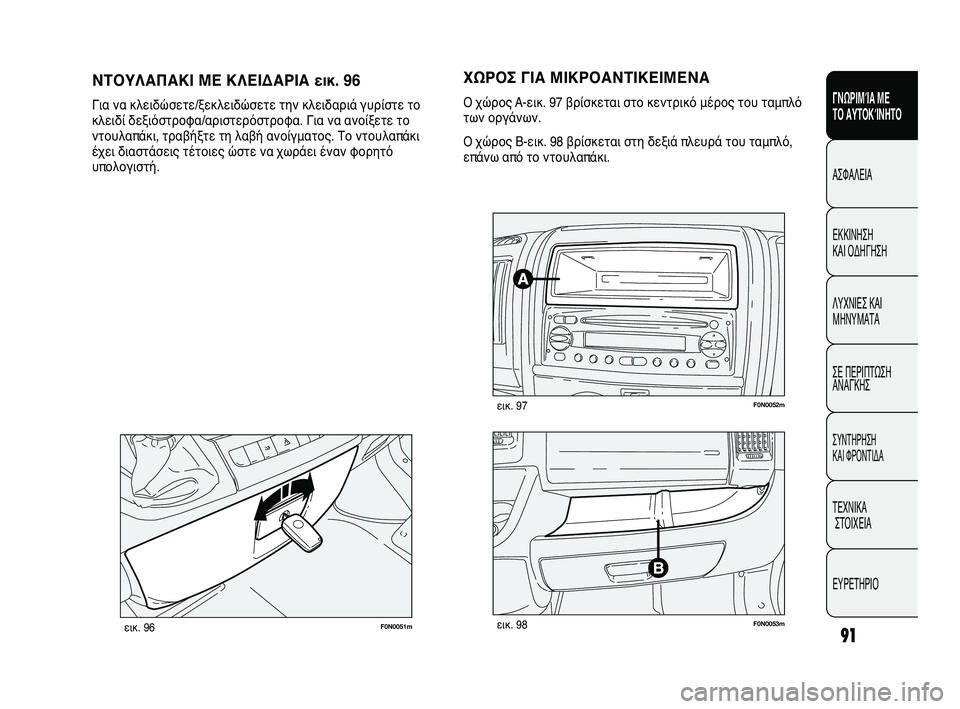

ΝΤΟΥΛΑΠΑΚΙ ΜΕ ΚΛΕΙΔΑΡΙΑ εικ. 96
Για να κλειδώσετε/ξεκλειδώσετε την κλειδαριά γυρίστε το
κλειδί δεξιόστροφα/αριστερόστροφα. Για να ανοίξετε το
ντουλαπάκι, τραβήξτε τη λαβή ανοίγματος. Το ντουλαπάκι
έχει διαστάσεις τέτοιες ώστε να χωράει έναν φορητό
υπολογιστή.
ΧΩΡΟΣ ΓΙΑ ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΑ
Ο χώρος A-εικ. 97 βρίσκεται στο κεντρικό μέρος του ταμπλό
των οργάνων.
Ο χώρος B-εικ. 98 βρίσκεται στη δεξιά πλευρά του ταμπλό,
επάνω από το ντουλαπάκι.
F0N0052mεικ. 97
F0N0053mεικ. 98
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 91

92
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0128mεικ. 99F0N0134mεικ. 100

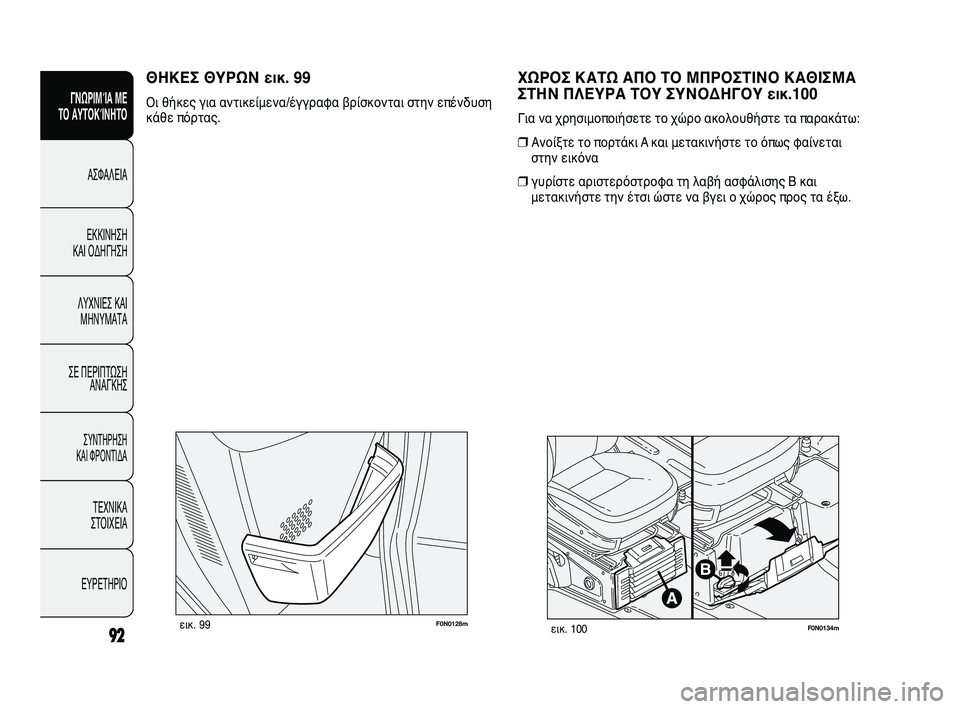

ΧΩΡΟΣ ΚΑΤΩ ΑΠΟ ΤΟ ΜΠΡΟΣΤΙΝΟ ΚΑΘΙΣΜΑ
ΣΤΗΝ ΠΛΕΥΡΑ ΤΟΥ ΣΥΝΟΔΗΓΟΥ εικ.100
Για να χρησιμοποιήσετε το χώρο ακολουθήστε τα παρακάτω:
❒Ανοίξτε το πορτάκι A και μετακινήστε το όπως φαίνεται
στην εικόνα
❒γυρίστε αριστερόστροφα τη λαβή ασφάλισης B και
μετακινήστε την έτσι ώστε να βγει ο χώρος προς τα έξω.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΘΗΚΕΣ ΘΥΡΩΝ εικ. 99
Οι θήκες για αντικείμενα/έγγραφα βρίσκονται στην επένδυση
κάθε πόρτας.
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 92

93
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΟΠΙΣΘΙΟ ΔΙΑΧΩΡΙΣΤΙΚΟ ΤΟΙΧΩΜΑ εικ. 101
Το αυτοκίνητο μπορεί να εξοπλιστεί με πίσω διαχωριστικό
τοίχωμα τυφλό ή με συρόμενο τζάμι.
Για το άνοιγμα / κλείσιμο του γυάλινου συρόμενου
τοιχώματος χρησιμοποιήστε τη λαβή A.
Σε ειδικούς εξοπλισμούς προβλέπεται ένα προστατευτικό
πλέγμα, τοποθετημένο επάνω στο παράθυρο του τοιχώματος
στο εσωτερικού του χώρου φόρτωσης.
F0N0218mεικ. 101
ΠΟΤΗΡΟΘΗΚΗ – ΘΗΚΗ ΓΙΑ ΑΝΑΨΥΚΤΙΚΑ
εικ.102
Η βάση για τα ποτήρια/αναψυκτικά βρίσκεται επάνω στο
κεντρικό ταμπλό.
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0054mεικ. 102
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 93

F0N0146mεικ. 10494
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0055mεικ. 103

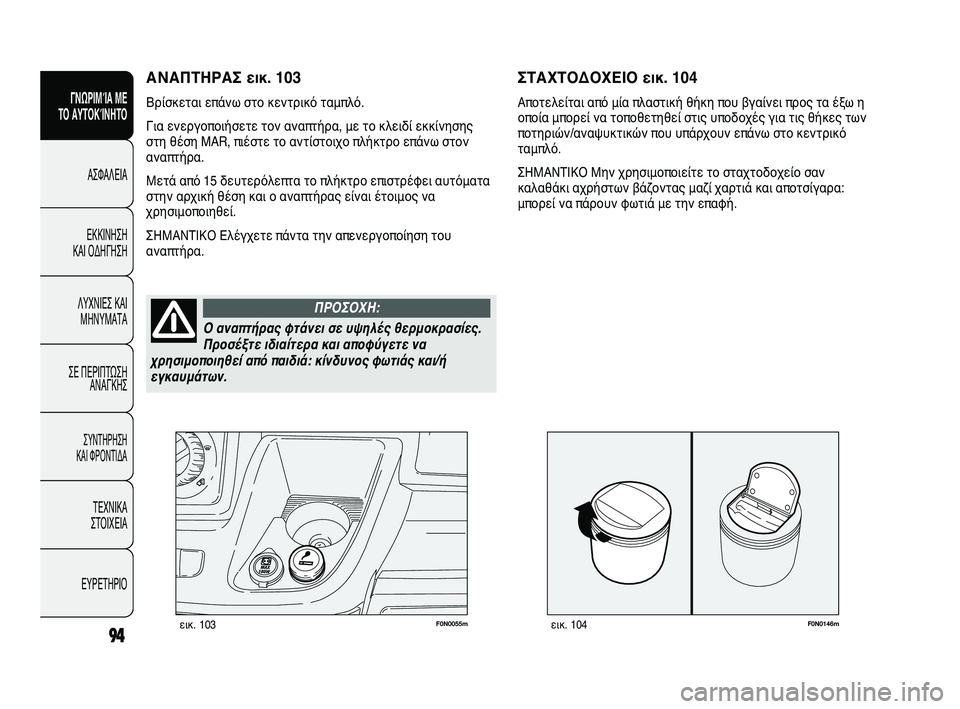

ΣΤΑΧΤΟΔΟΧΕΙΟ εικ. 104
Αποτελείται από μία πλαστική θήκη που βγαίνει προς τα έξω η
οποία μπορεί να τοποθετηθεί στις υποδοχές για τις θήκες των
ποτηριών/αναψυκτικών που υπάρχουν επάνω στο κεντρικό
ταμπλό.
ΣΗΜΑΝΤΙΚΟ Μην χρησιμοποιείτε το σταχτοδοχείο σαν
καλαθάκι αχρήστων βάζοντας μαζί χαρτιά και αποτσίγαρα:
μπορεί να πάρουν φωτιά με την επαφή.
ΑΝΑΠΤΗΡΑΣ εικ. 103
Βρίσκεται επάνω στο κεντρικό ταμπλό.
Για ενεργοποιήσετε τον αναπτήρα, με το κλειδί εκκίνησης
στη θέση MAR, πιέστε το αντίστοιχο πλήκτρο επάνω στον
αναπτήρα.
Μετά από 15 δευτερόλεπτα το πλήκτρο επιστρέφει αυτόματα
στην αρχική θέση και ο αναπτήρας είναι έτοιμος να
χρησιμοποιηθεί.
ΣΗΜΑΝΤΙΚΟ Ελέγχετε πάντα την απενεργοποίηση του
αναπτήρα.ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Ο αναπτήρας φτάνει σε υψηλές θερμοκρασίες.
Προσέξτε ιδιαίτερα και αποφύγετε να
χρησιμοποιηθεί από παιδιά: κίνδυνος φωτιάς και/ή
εγκαυμάτων.
ΠΡΟΣΟΧΗ:
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 94

95
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0057mεικ. 106F0N0056mεικ. 105

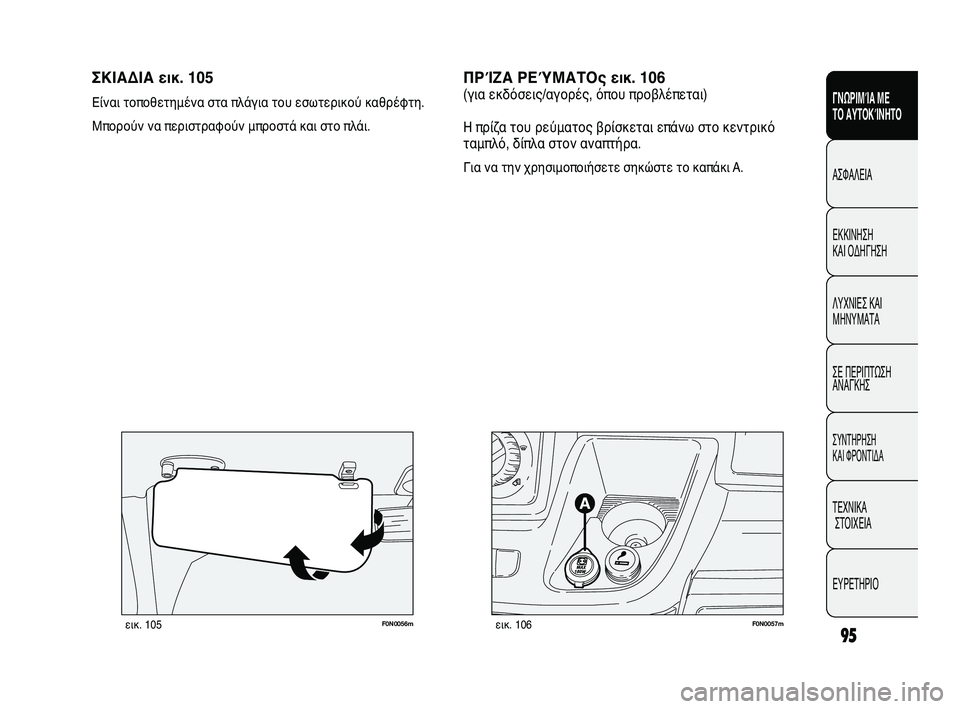

ΣΚΙΑΔΙΑ εικ. 105
Είναι τοποθετημένα στα πλάγια του εσωτερικού καθρέφτη.
Μπορούν να περιστραφούν μπροστά και στο πλάι.ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΠΡΊΖΑ ΡΕΎΜΑΤΟς εικ. 106
(για εκδόσεις/αγορές, όπου προβλέπεται)
Η πρίζα του ρεύματος βρίσκεται επάνω στο κεντρικό
ταμπλό, δίπλα στον αναπτήρα.
Για να την χρησιμοποιήσετε σηκώστε το καπάκι A.
037-128 DUCATO LUM GR 7ed 7/5/10 11:03 AM Page 95
