ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ

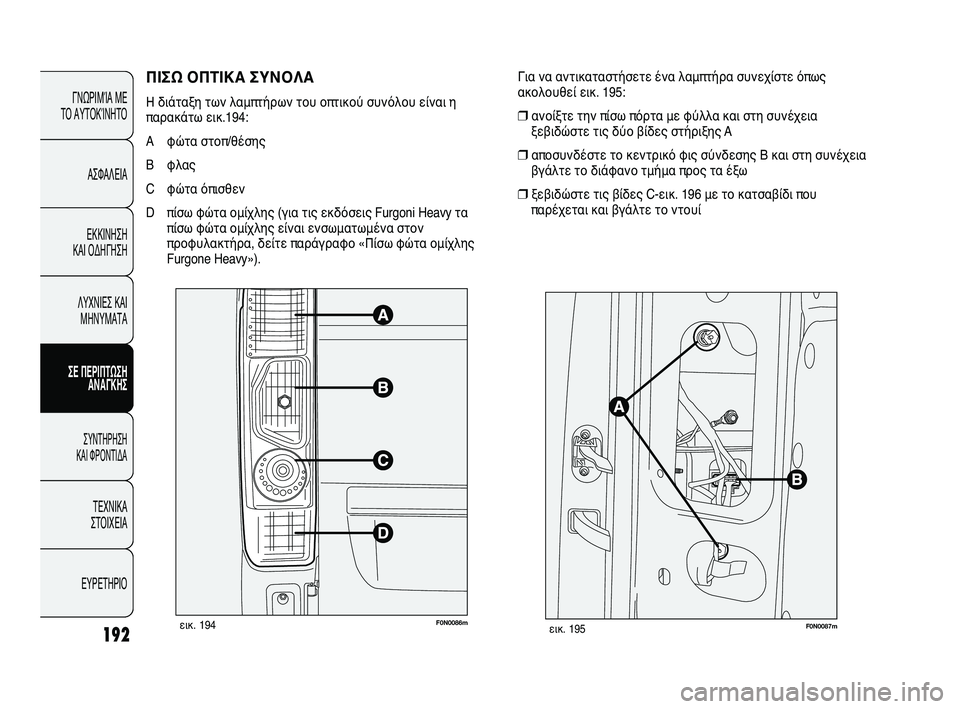

Η διάταξη των λαμπτήρων του οπτικού συνόλου είναι η
παρακάτω εικ.194:
A φώτα στοπ/θέσης
B φλας
C φώτα όπισθεν
D πίσω φώτα ομίχλης (για τις εκδόσεις Furgoni Heavy τα
πίσω φώτα ομίχλης είναι ενσωματωμένα στον
προφυλακτήρα, δείτε παράγραφο «Πίσω φώτα ομίχλης
Furgone Heavy»).
192
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0086mεικ. 194
Για να αντικαταστήσετε ένα λαμπτήρα συνεχίστε όπως
ακολουθεί εικ. 195:
❒ανοίξτε την πίσω πόρτα με φύλλα και στη συνέχεια
ξεβιδώστε τις δύο βίδες στήριξης A
❒αποσυνδέστε το κεντρικό φις σύνδεσης Β και στη συνέχεια
βγάλτε το διάφανο τμήμα προς τα έξω
❒ξεβιδώστε τις βίδες C-εικ. 196 με το κατσαβίδι που
παρέχεται και βγάλτε το ντουί
F0N0087mεικ. 195
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 192

193
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

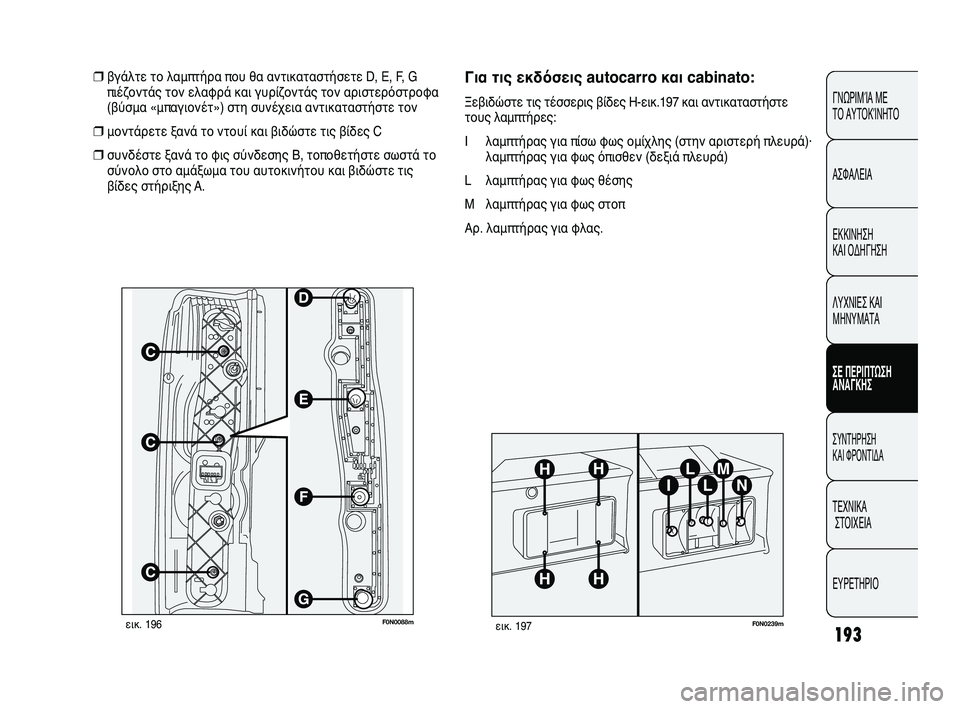

F0N0088mεικ. 196
❒βγάλτε το λαμπτήρα που θα αντικαταστήσετε D, E, F, G
πιέζοντάς τον ελαφρά και γυρίζοντάς τον αριστερόστροφα
(βύσμα «μπαγιονέτ») στη συνέχεια αντικαταστήστε τον
❒μοντάρετε ξανά το ντουί και βιδώστε τις βίδες C
❒συνδέστε ξανά το φις σύνδεσης Β, τοποθετήστε σωστά το
σύνολο στο αμάξωμα του αυτοκινήτου και βιδώστε τις
βίδες στήριξης A.
F0N0239mεικ. 197
Για τις εκδόσεις autocarro και cabinato:
Ξεβιδώστε τις τέσσερις βίδες H-εικ.197 και αντικαταστήστε
τους λαμπτήρες:
I λαμπτήρας για πίσω φως ομίχλης (στην αριστερή πλευρά)·
λαμπτήρας για φως όπισθεν (δεξιά πλευρά)
L λαμπτήρας για φως θέσης
M λαμπτήρας για φως στοπ
Αρ. λαμπτήρας για φλας.
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 193

F0N0241mεικ. 198

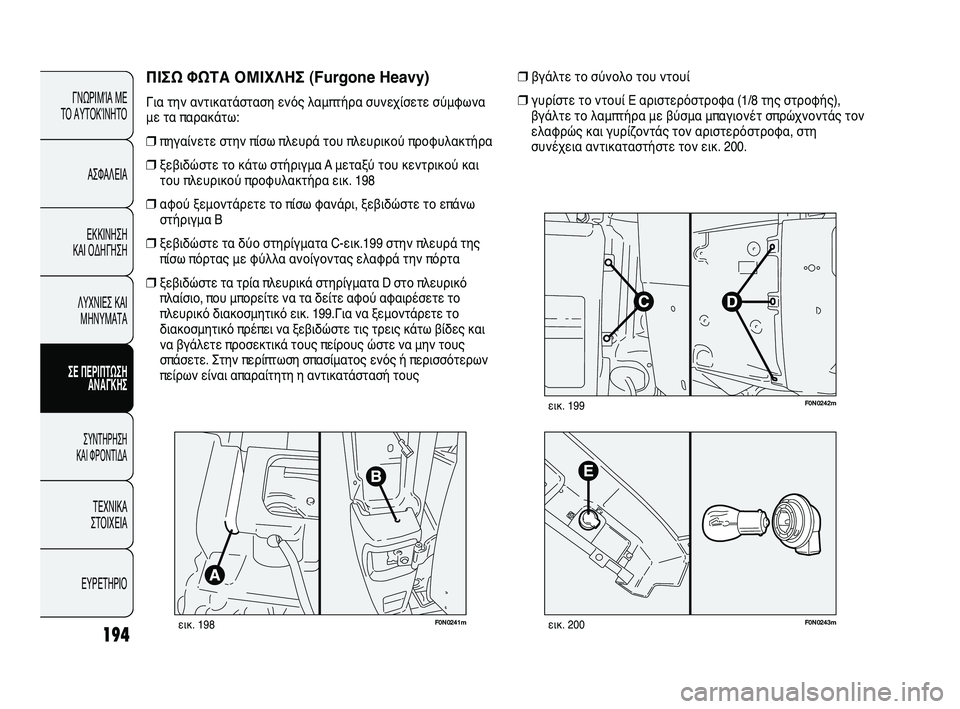

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ (Furgone Heavy)
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❒πηγαίνετε στην πίσω πλευρά του πλευρικού προφυλακτήρα
❒ξεβιδώστε το κάτω στήριγμα A μεταξύ του κεντρικού και
του πλευρικού προφυλακτήρα εικ. 198
❒αφού ξεμοντάρετε το πίσω φανάρι, ξεβιδώστε το επάνω
στήριγμα B
❒ξεβιδώστε τα δύο στηρίγματα C-εικ.199 στην πλευρά της
πίσω πόρτας με φύλλα ανοίγοντας ελαφρά την πόρτα
❒ξεβιδώστε τα τρία πλευρικά στηρίγματα D στο πλευρικό
πλαίσιο, που μπορείτε να τα δείτε αφού αφαιρέσετε το
πλευρικό διακοσμητικό εικ. 199.Για να ξεμοντάρετε το
διακοσμητικό πρέπει να ξεβιδώστε τις τρεις κάτω βίδες και
να βγάλετε προσεκτικά τους πείρους ώστε να μην τους
σπάσετε. Στην περίπτωση σπασίματος ενός ή περισσότερων
πείρων είναι απαραίτητη η αντικατάστασή τους
194
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0242mεικ. 199
F0N0243mεικ. 200
❒βγάλτε το σύνολο του ντουί
❒γυρίστε το ντουί E αριστερόστροφα (1/8 της στροφής),
βγάλτε το λαμπτήρα με βύσμα μπαγιονέτ σπρώχνοντάς τον
ελαφρώς και γυρίζοντάς τον αριστερόστροφα, στη
συνέχεια αντικαταστήστε τον εικ. 200.
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 194

195
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
❒δουλεύοντας αντίθετα επάνω στις ασφάλειες στήριξης B-
εικ. 202 βγάλτε το ντουί
❒αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και
αντικαταστήστε τον.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ ΚΥΚΛΟΦΟΡΙΑΣ εικ. 203
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❒εργαστείτε στο σημείο που φαίνεται με το βέλος και
αφαιρέστε το φακό A
❒αντικαταστήστε το λαμπτήρα βγάζοντάς τον από τις
πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας
να ασφαλίσει καλά επάνω στις ίδιες επαφές
❒κουμπώστε ξανά το φακό/διάφανο τμήμα.

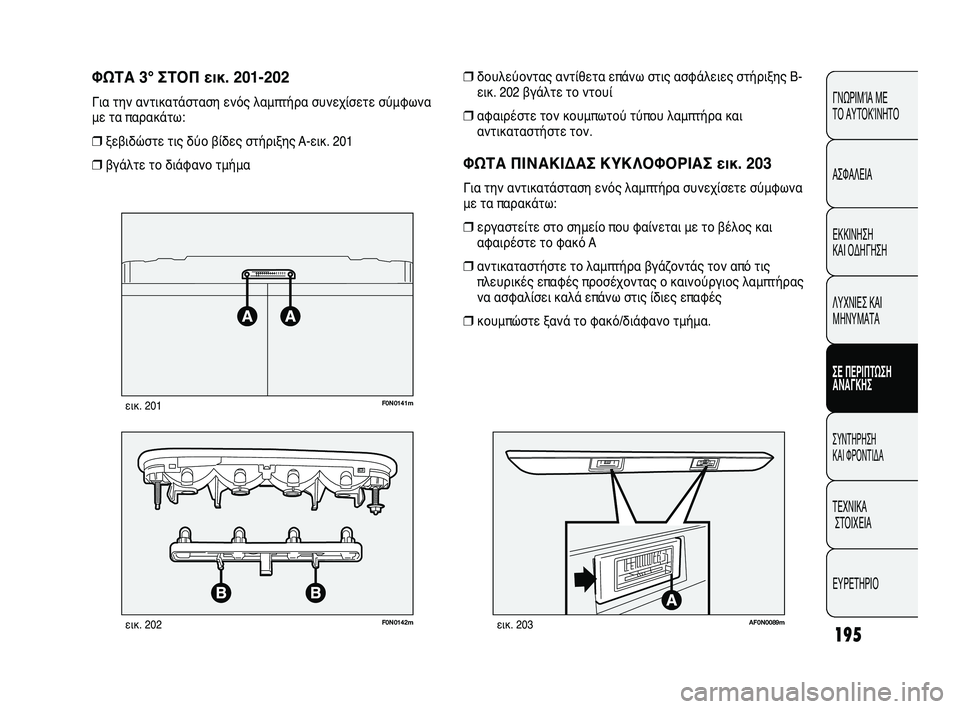

ΦΩΤΑ 3° ΣΤΟΠ εικ. 201-202
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❒ξεβιδώστε τις δύο βίδες στήριξης A-εικ. 201
❒βγάλτε το διάφανο τμήμα
F0N0141mεικ. 201
F0N0142mεικ. 202AF0N0089mεικ. 203
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 195

F0N0244mεικ. 204
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβουλευθείτε
το «Αντικατάσταση ενός λαμπτήρα».
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα
με τα παρακάτω:
❒από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 205

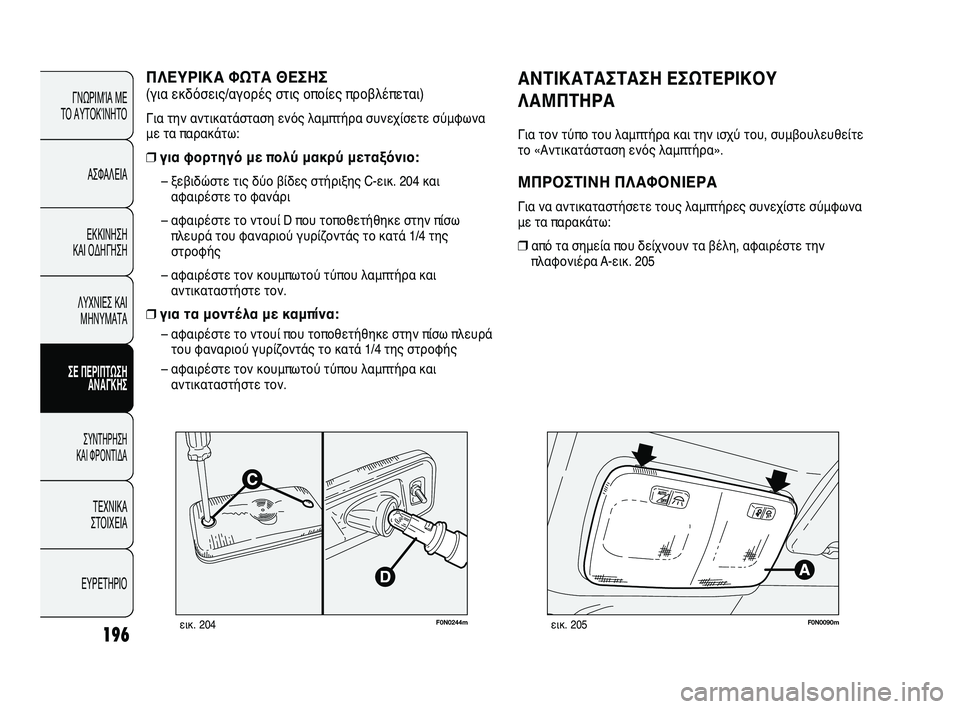

ΠΛΕΥΡΙΚΑ ΦΩΤΑ ΘΕΣΗΣ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❒για φορτηγό με πολύ μακρύ μεταξόνιο:
– ξεβιδώστε τις δύο βίδες στήριξης C-εικ. 204 και
αφαιρέστε το φανάρι
– αφαιρέστε το ντουί D που τοποθετήθηκε στην πίσω
πλευρά του φαναριού γυρίζοντάς το κατά 1/4 της
στροφής
– αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και
αντικαταστήστε τον.
❒για τα μοντέλα με καμπίνα:
– αφαιρέστε το ντουί που τοποθετήθηκε στην πίσω πλευρά
του φαναριού γυρίζοντάς το κατά 1/4 της στροφής
– αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και
αντικαταστήστε τον.
196
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0090mεικ. 205
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 196

197
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0N0091mεικ. 206
❒ανοίξτε το προστατευτικό καπάκι B-εικ. 206
❒αντικαταστήστε τους λαμπτήρες C-εικ. 206 βγάζοντάς τους
από τις πλευρικές επαφές προσέχοντας οι καινούργιοι
λαμπτήρες να ασφαλίσουν καλά επάνω στις ίδιες επαφές
❒κλείστε το καπάκι B-εικ. 206, στερεώστε την πλαφονιέρα
A-εικ. 205 στην αντίστοιχη θέση και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά.

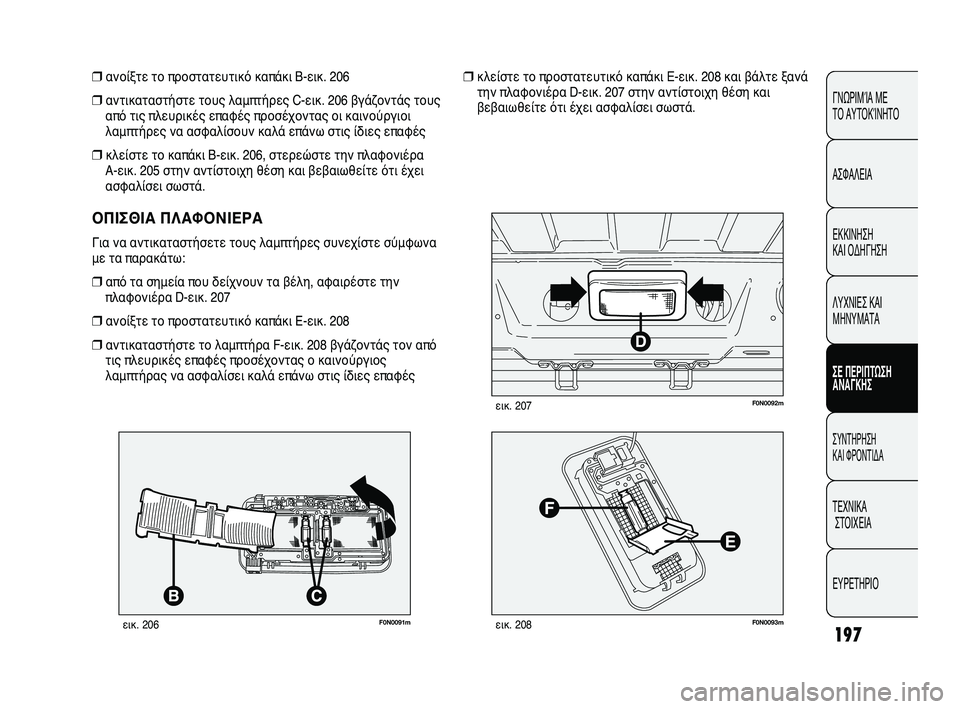

ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα
με τα παρακάτω:
❒από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα D-εικ. 207
❒ανοίξτε το προστατευτικό καπάκι Ε-εικ. 208
❒αντικαταστήστε το λαμπτήρα F-εικ. 208 βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω στις ίδιες επαφές
F0N0093mεικ. 208
F0N0092mεικ. 207
❒κλείστε το προστατευτικό καπάκι E-εικ. 208 και βάλτε ξανά
την πλαφονιέρα D-εικ. 207 στην αντίστοιχη θέση και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 197

F0N0094mεικ. 209
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα
επεμβαίνοντας σε περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να
ελέγξετε την απόδοση της αντίστοιχης ασφάλειας
προστασίας: το αγώγιμο στοιχείο Α-εικ. 209 δεν πρέπει να έχει
κοπεί. Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με
μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη
C ασφάλεια με καμένο αγώγιμο στοιχείο.
198
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με
μεταλλικά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη
η οποία έχει περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
ΠΡΟΣΟΧΗ:
Αν επέμβει η γενική ασφάλεια προστασίας (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat. Πριν
αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει αφαιρεθεί
το κλειδί από το διακόπτη ανάφλεξης και ότι όλες οι άλλες
ηλεκτρικές συσκευές έχουν σβήσει/απενεργοποιηθεί.
ΠΡΟΣΟΧΗ:
Στην περίπτωση που η ασφάλεια που
αντικαταστάθηκε καεί ξανά, απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
ΠΡΟΣΟΧΗ:
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 198

199
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ΓΝΩΡΙΜΊΑ ΜΕ
ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Εάν επέμβει μία γενική ασφάλεια για την
προστασία των συστημάτων ασφάλειας (σύστημα
αερόσακου, σύστημα πέδησης), των συστημάτων κινητήρα-
μετάδοσης (σύστημα κινητήρα, σύστημα κιβωτίου
ταχυτήτων) ή του συστήματος διεύθυνσης απευθυνθείτε
στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
ΠΡΟΣΟΧΗ:
F0N0095mεικ. 210F0N0096mεικ. 211
Ασφαλειοθήκη χώρου κινητήρα
Για να φτάσετε στην ασφαλειοθήκη, εικ.213, πρέπει να
αφαιρέσετε το αντίστοιχο καπάκι προστασίας εικ. 212.
Ασφαλειοθήκη στην κεντρική δεξιά κολώνα
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για να φτάσετε στην ασφαλειοθήκη, εικ.215, πρέπει να
αφαιρέσετε το αντίστοιχο καπάκι προστασίας εικ. 214.

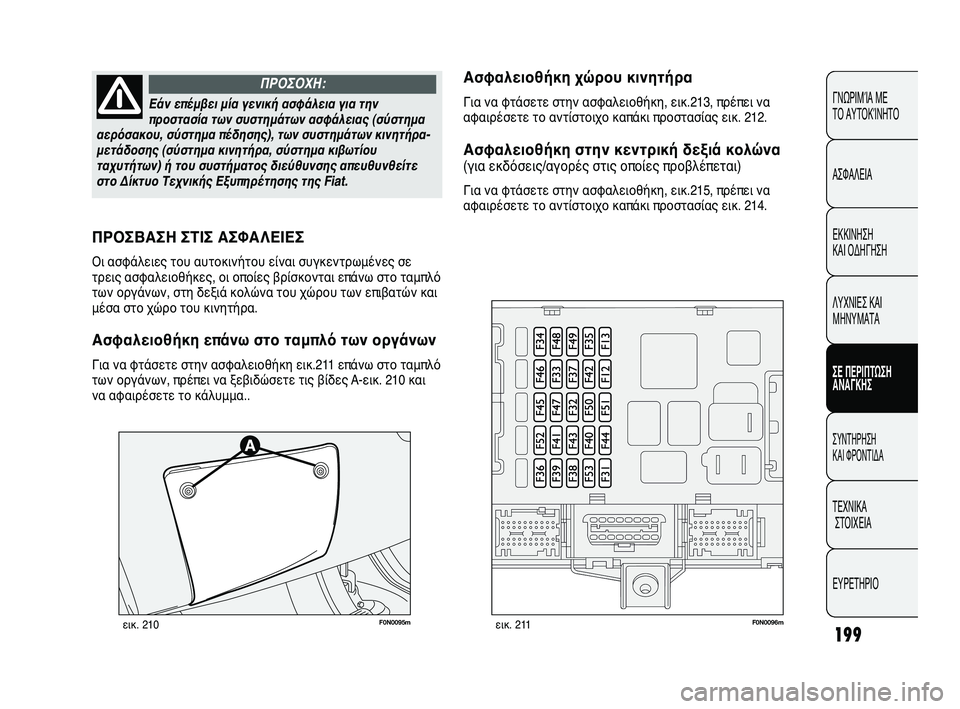

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες του αυτοκινήτου είναι συγκεντρωμένες σε
τρεις ασφαλειοθήκες, οι οποίες βρίσκονται επάνω στο ταμπλό
των οργάνων, στη δεξιά κολώνα του χώρου των επιβατών και
μέσα στο χώρο του κινητήρα.
Ασφαλειοθήκη επάνω στο ταμπλό των οργάνων
Για να φτάσετε στην ασφαλειοθήκη εικ.211 επάνω στο ταμπλό
των οργάνων, πρέπει να ξεβιδώσετε τις βίδες A-εικ. 210 και
να αφαιρέσετε το κάλυμμα..
173-206 DUCATO LUM GR 8ed 27-10-2010 16:39 Pagina 199
