2010 FIAT DOBLO COMBI Drift- och underhållshandbok (in Swedish)

168
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0099mbild 147F0V0100mbild 148

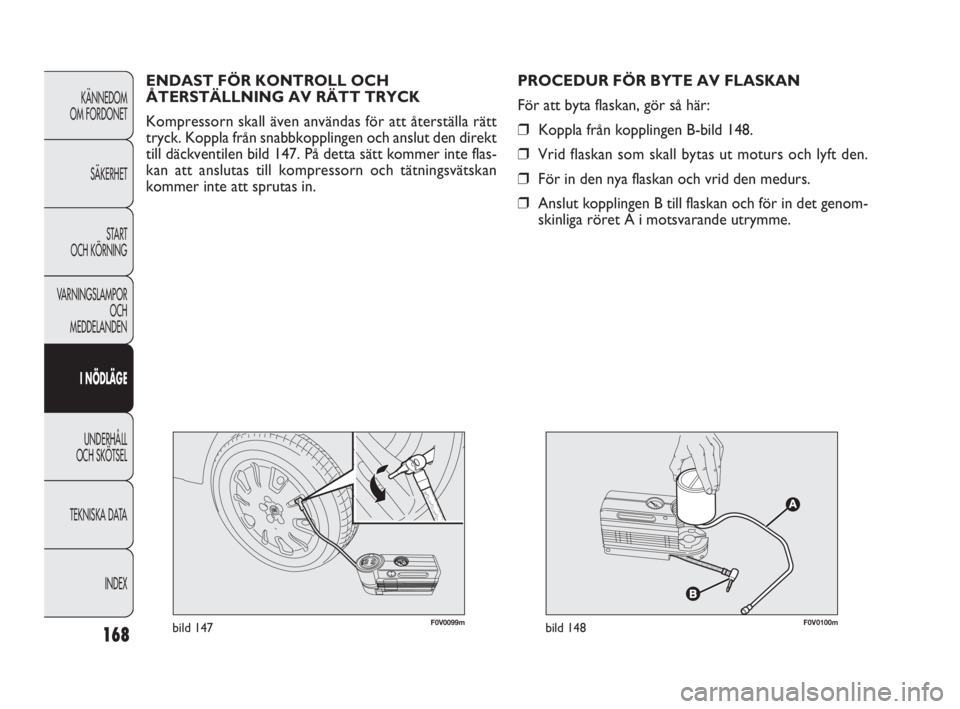

PROCEDUR FÖR BYTE AV FLASKAN
För att byta flaskan, gör så här:
❒Koppla från kopplingen B-bild 148.
❒Vrid flaskan som skall bytas ut moturs och lyft den.
❒För in den nya flaskan och vrid den medurs.
❒Anslut kopplingen B till flaskan och för in det genom-
skinliga röret A i motsvarande utrymme. ENDAST FÖR KONTROLL OCH
ÅTERSTÄLLNING AV RÄTT TRYCK
Kompressorn skall även användas för att återställa rätt
tryck. Koppla från snabbkopplingen och anslut den direkt
till däckventilen bild 147. På detta sätt kommer inte flas-
kan att anslutas till kompressorn och tätningsvätskan
kommer inte att sprutas in.
155-190 DOBLO LUM SV 2e 1-06-2010 16:00 Pagina 168

169
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

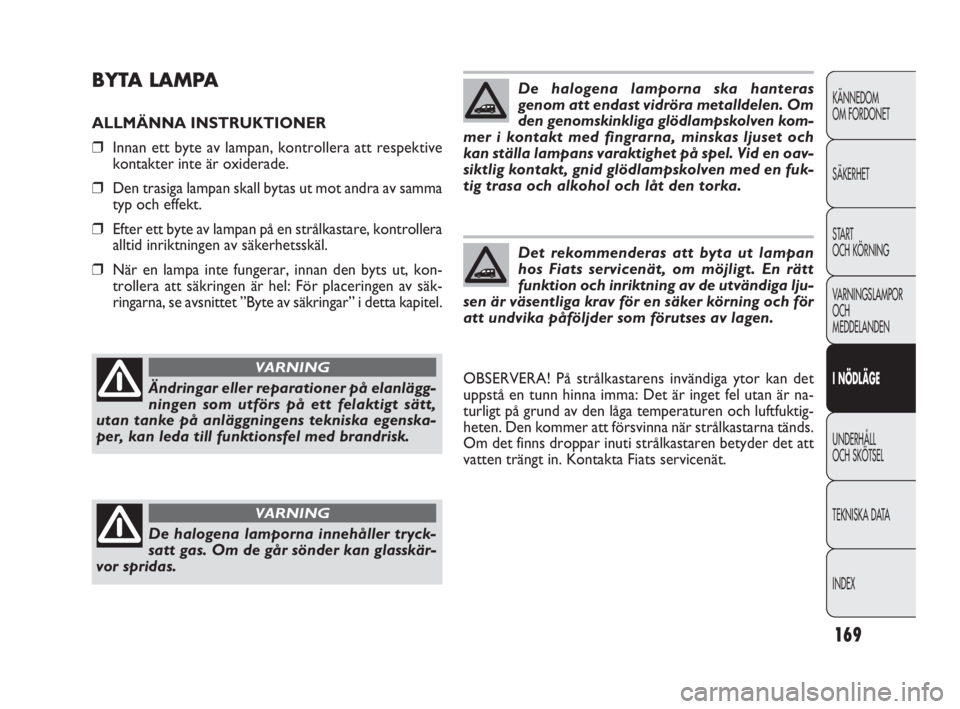

BYTA LAMPA
ALLMÄNNA INSTRUKTIONER
❒Innan ett byte av lampan, kontrollera att respektive
kontakter inte är oxiderade.
❒Den trasiga lampan skall bytas ut mot andra av samma
typ och effekt.
❒Efter ett byte av lampan på en strålkastare, kontrollera
alltid inriktningen av säkerhetsskäl.
❒När en lampa inte fungerar, innan den byts ut, kon-
trollera att säkringen är hel: För placeringen av säk-
ringarna, se avsnittet ”Byte av säkringar” i detta kapitel.
Ändringar eller reparationer på elanlägg-
ningen som utförs på ett felaktigt sätt,
utan tanke på anläggningens tekniska egenska-
per, kan leda till funktionsfel med brandrisk.
VARNING
De halogena lamporna innehåller tryck-
satt gas. Om de går sönder kan glasskär-
vor spridas.
VARNING
De halogena lamporna ska hanteras
genom att endast vidröra metalldelen. Om
den genomskinkliga glödlampskolven kom-
mer i kontakt med fingrarna, minskas ljuset och
kan ställa lampans varaktighet på spel. Vid en oav-
siktlig kontakt, gnid glödlampskolven med en fuk-
tig trasa och alkohol och låt den torka.
Det rekommenderas att byta ut lampan
hos Fiats servicenät, om möjligt. En rätt
funktion och inriktning av de utvändiga lju-
sen är väsentliga krav för en säker körning och för
att undvika påföljder som förutses av lagen.
OBSERVERA! På strålkastarens invändiga ytor kan det
uppstå en tunn hinna imma: Det är inget fel utan är na-
turligt på grund av den låga temperaturen och luftfuktig-
heten. Den kommer att försvinna när strålkastarna tänds.
Om det finns droppar inuti strålkastaren betyder det att
vatten trängt in. Kontakta Fiats servicenät.
155-190 DOBLO LUM SV 2e 1-06-2010 16:00 Pagina 169

170
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0027mbild 149

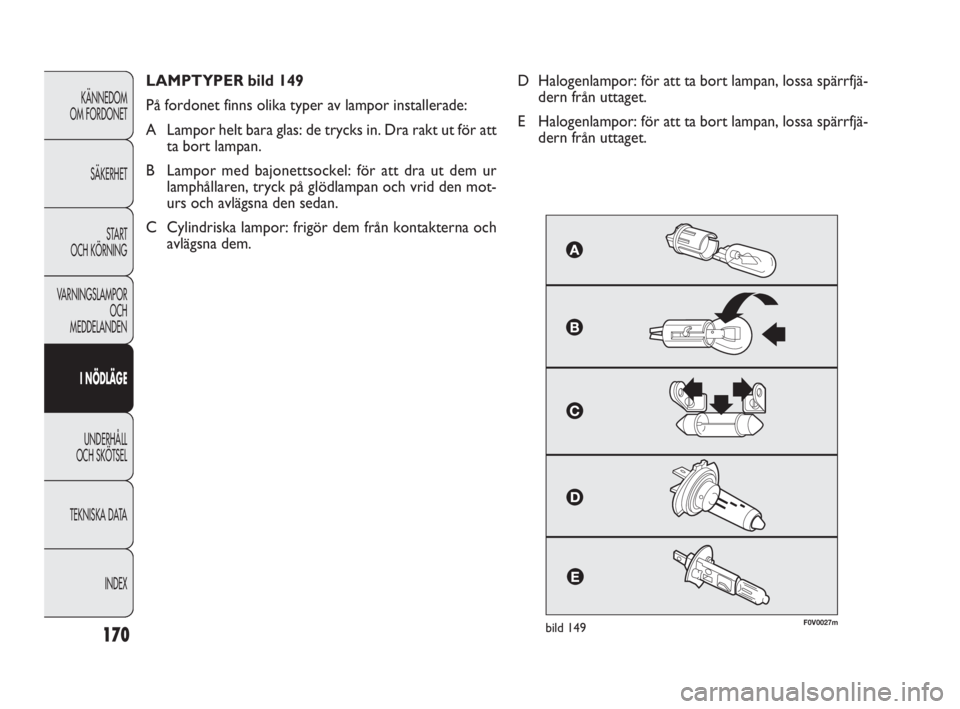

LAMPTYPER bild 149
På fordonet finns olika typer av lampor installerade:
A Lampor helt bara glas: de trycks in. Dra rakt ut för att
ta bort lampan.
B Lampor med bajonettsockel: för att dra ut dem ur
lamphållaren, tryck på glödlampan och vrid den mot-
urs och avlägsna den sedan.
C Cylindriska lampor: frigör dem från kontakterna och
avlägsna dem.D Halogenlampor: för att ta bort lampan, lossa spärrfjä-
dern från uttaget.
E Halogenlampor: för att ta bort lampan, lossa spärrfjä-
dern från uttaget.
155-190 DOBLO LUM SV 2e 1-06-2010 16:00 Pagina 170

171
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX

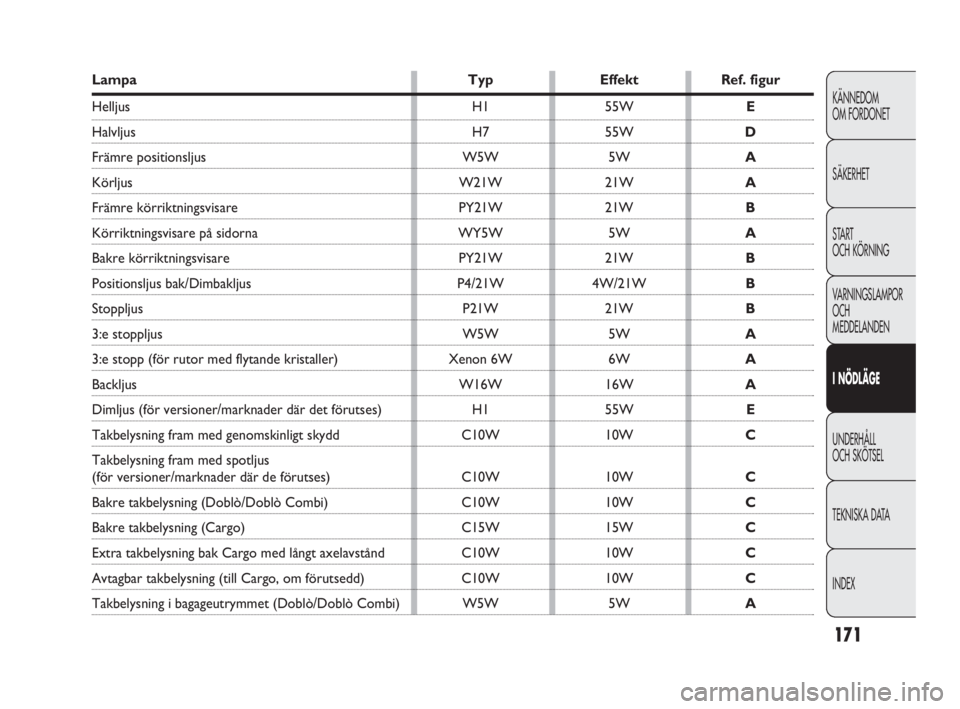

Lampa Typ Effekt Ref. figur
Helljus H1 55W E
Halvljus H7 55WD
Främre positionsljus W5W 5WA
Körljus W21W 21WA
Främre körriktningsvisare PY21W 21WB
Körriktningsvisare på sidorna WY5W 5WA
Bakre körriktningsvisare PY21W 21WB
Positionsljus bak/Dimbakljus P4/21W 4W/21WB
Stoppljus P21W 21WB
3:e stoppljus W5W 5WA
3:e stopp (för rutor med flytande kristaller) Xenon 6W 6WA
Backljus W16W 16WA
Dimljus (för versioner/mark nader där det förutses) H1 55WE
Takbelysning fram med genomskinligt skydd C10W 10WC
Takbelysning fram med spotljus
(för versioner/marknader där de förutses) C10W 10WC
Bakre takbelysning (Doblò/Doblò Combi) C10W 10WC
Bakre takbelysning (Cargo) C15W 15WC
Extra takbelysning bak Cargo med långt axelavstånd C10W 10WC
Avtagbar takbelysning (till Cargo, om förutsedd) C10W 10WC
Takbelysning i bagageutrymmet (Doblò/Doblò Combi) W5W 5WA
155-190 DOBLO LUM SV 2e 1-06-2010 16:00 Pagina 171

172
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0028mbild 150F0V0029mbild 151

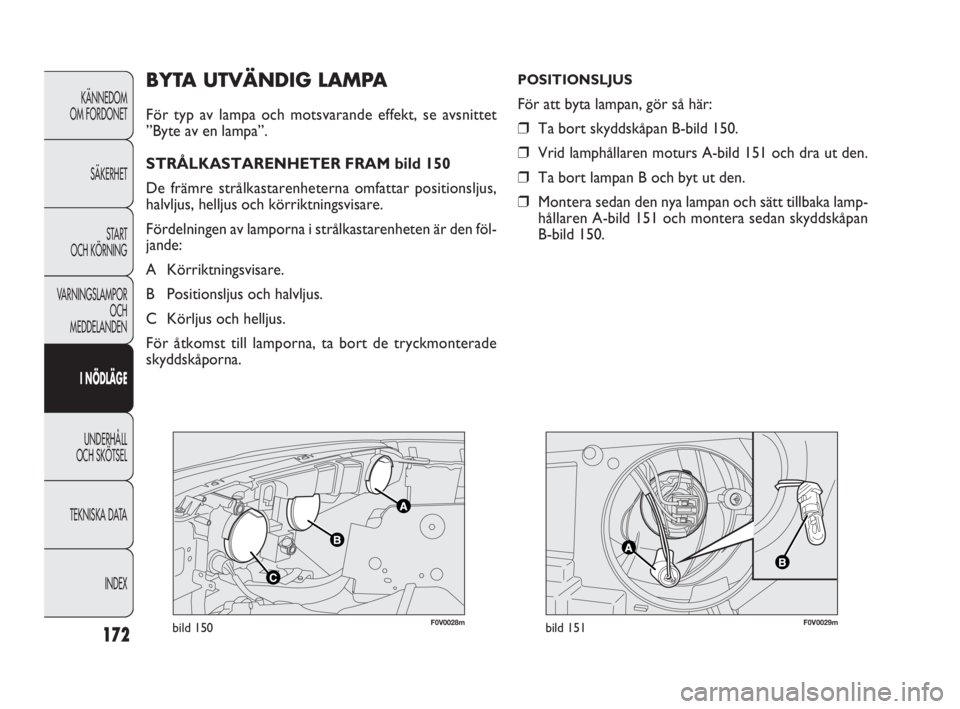

BYTA UTVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se avsnittet
”Byte av en lampa”.
STRÅLKASTARENHETER FRAM bild 150
De främre strålkastarenheterna omfattar positionsljus,
halvljus, helljus och körriktningsvisare.
Fördelningen av lamporna i strålkastarenheten är den föl-
jande:
A Körriktningsvisare.
B Positionsljus och halvljus.
C Körljus och helljus.
För åtkomst till lamporna, ta bort de tryckmonterade
skyddskåporna.
POSITIONSLJUS
För att byta lampan, gör så här:
❒Ta bort skyddskåpan B-bild 150.
❒Vrid lamphållaren moturs A-bild 151 och dra ut den.
❒Ta bort lampan B och byt ut den.
❒Montera sedan den nya lampan och sätt tillbaka lamp-
hållaren A-bild 151 och montera sedan skyddskåpan
B-bild 150.
155-190 DOBLO LUM SV 2e 1-06-2010 16:00 Pagina 172

173
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0030mbild 152F0V0031mbild 153

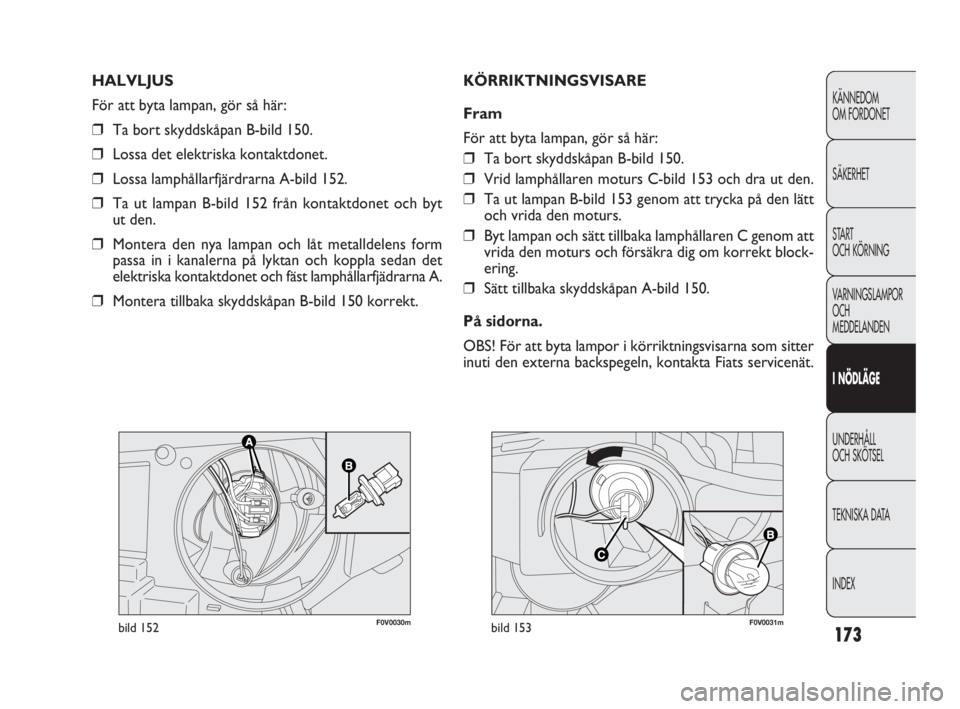

KÖRRIKTNINGSVISARE
Fram
För att byta lampan, gör så här:
❒Ta bort skyddskåpan B-bild 150.
❒Vrid lamphållaren moturs C-bild 153 och dra ut den.
❒Ta ut lampan B-bild 153 genom att trycka på den lätt
och vrida den moturs.
❒Byt lampan och sätt tillbaka lamphållaren C genom att
vrida den moturs och försäkra dig om korrekt block-
ering.
❒Sätt tillbaka skyddskåpan A-bild 150.
På sidorna.
OBS! För att byta lampor i körriktningsvisarna som sitter
inuti den externa backspegeln, kontakta Fiats servicenät. HALVLJUS
För att byta lampan, gör så här:
❒Ta bort skyddskåpan B-bild 150.
❒Lossa det elektriska kontaktdonet.
❒Lossa lamphållarfjärdrarna A-bild 152.
❒Ta ut lampan B-bild 152 från kontaktdonet och byt
ut den.
❒Montera den nya lampan och låt metalldelens form
passa in i kanalerna på lyktan och koppla sedan det
elektriska kontaktdonet och fäst lamphållarfjädrarna A.
❒Montera tillbaka skyddskåpan B-bild 150 korrekt.
155-190 DOBLO LUM SV 2e 1-06-2010 16:00 Pagina 173

174
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
F0V0032mbild 154F0V0033mbild 155
KÖRLJUS
För att byta lampan, gör så här:
❒Ta bort skyddskåpan C-bild 150.
❒Vrid lamphållaren moturs E-bild 155 och dra ut den.
❒Ta ut den tryckmonterade lampan.
❒Byt lampan och sätt tillbaka lamphållaren E genom att
vrida den moturs och försäkra dig om korrekt block-
ering.
❒Sätt tillbaka skyddskåpan C-bild 150.
DIMSTRÅLKASTARE
(för versioner/mark nader där det förutses)
OBSERVERA! För att byta dimljuset, kontakta Fiats ser-
vicenät. HELLJUS
För att byta lampan, gör så här:
❒Ta bort skyddskåpan C-bild 150.
❒Lossa det elektriska kontaktdonet.
❒Lossa lamphållarfjärdrarna C-bild 154.
❒Ta bort lampan från kontaktdonet och byt ut den.
❒Montera den nya lampan och låt metalldelens form
passa in i kanalerna på lyktan och koppla sedan det
elektriska kontaktdonet och fäst lamphållarfjädrarna D.
❒Montera tillbaka skyddskåpan C-bild 150 korrekt.
155-190 DOBLO LUM SV 2e 1-06-2010 16:00 Pagina 174

175
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
För åtkomst till lamporna A – B – D – F ska du lossa på
de 4 fästskruvarna E-bild 157 och ta ut lamphållarna. För
att byta lampan ska du trycka lätt på den och vrida den

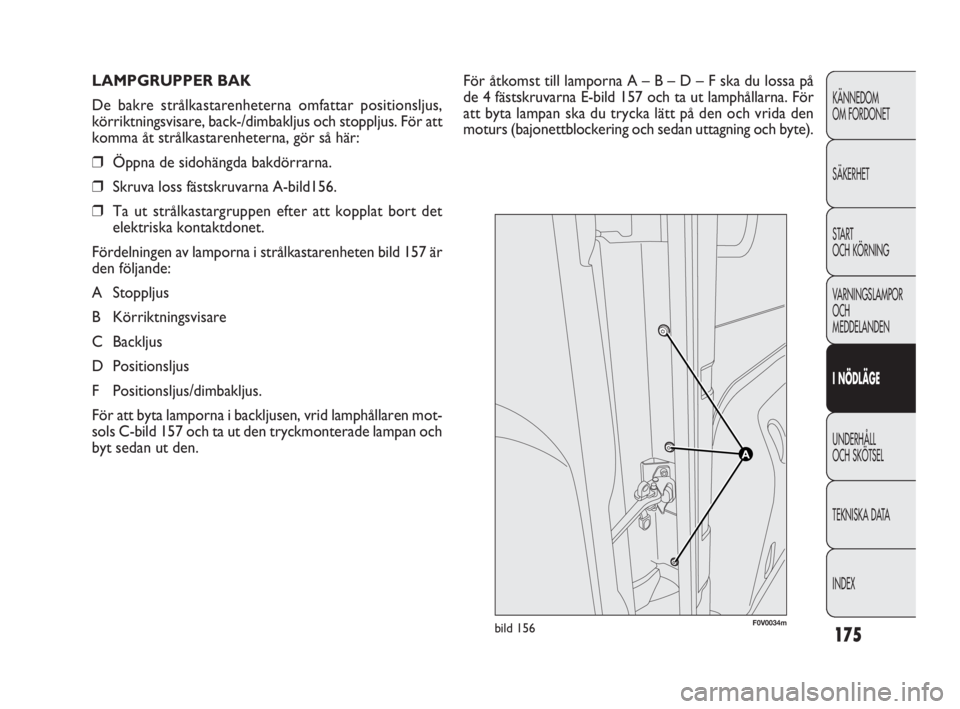

moturs (bajonettblockering och sedan uttagning och byte). LAMPGRUPPER BAK
De bakre strålkastarenheterna omfattar positionsljus,
körriktningsvisare, back-/dimbakljus och stoppljus. För att
komma åt strålkastarenheterna, gör så här:
❒Öppna de sidohängda bakdörrarna.
❒Skruva loss fästskruvarna A-bild156.
❒Ta ut strålkastargruppen efter att kopplat bort det
elektriska kontaktdonet.
Fördelningen av lamporna i strålkastarenheten bild 157 är
den följande:
A Stoppljus
B Körriktningsvisare
C Backljus
D Positionsljus
F Positionsljus/dimbakljus.
För att byta lamporna i backljusen, vrid lamphållaren mot-
sols C-bild 157 och ta ut den tryckmonterade lampan och
byt sedan ut den.
F0V0034mbild 156
