2010 FIAT DOBLO COMBI transmission

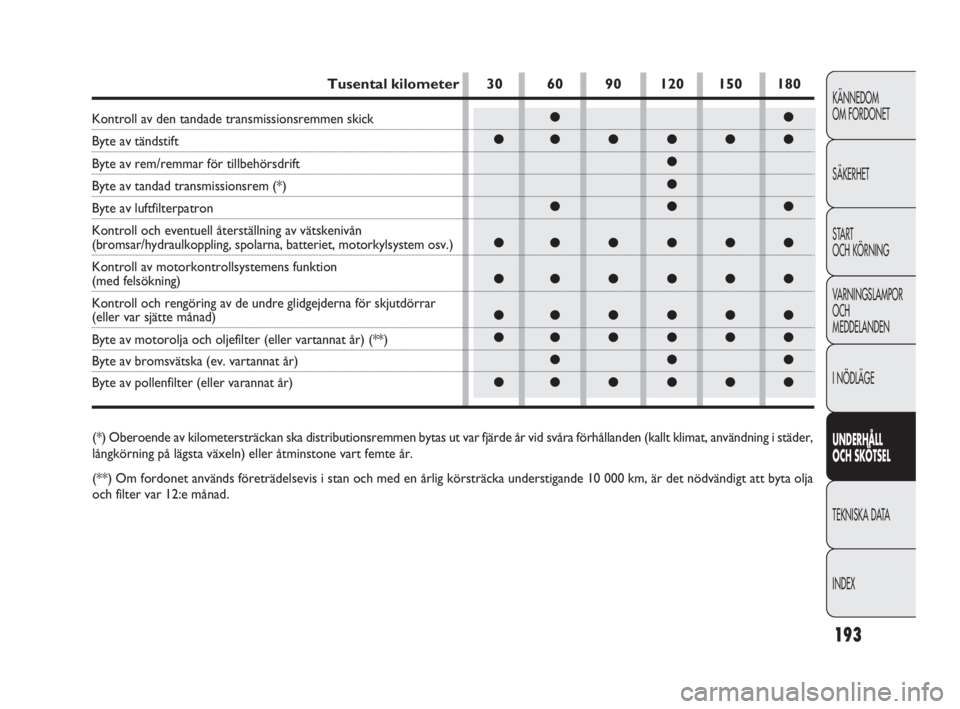

193
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
●●
●●●●●●
●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
(*) Oberoende av kilometersträckan ska distributionsremmen bytas ut var fjärde år vid svåra förhållanden (kallt klimat, användning i städer,
långkörning på lägsta växeln) eller åtminstone vart femte år.
(**) Om fordonet används företrädelsevis i stan och med en årlig körsträcka understigande 10 000 km, är det nödvändigt att byta olja
och filter var 12:e månad.
Tusental kilometer 30 60 90 120 150 180
Kontroll av den tandade transmissionsremmen skick
Byte av tändstift
Byte av rem/remmar för tillbehörsdrift
Byte av tandad transmissionsrem (*)
Byte av luftfilterpatron
Kontroll och eventuell återställning av vätskenivån
(bromsar/hydraulkoppling, spolarna, batteriet, motorkylsystem osv.)
Kontroll av motorkontrollsystemens funktion
(med felsökning)
Kontroll och rengöring av de undre glidgejderna för skjutdörrar
(eller var sjätte månad)
Byte av motorolja och oljefilter (eller vartannat år) (**)
Byte av bromsvätska (ev. vartannat år)
Byte av pollenfilter (eller varannat år)
191-218 DOBLO LUM SV 2e 1-06-2010 16:03 Pagina 193

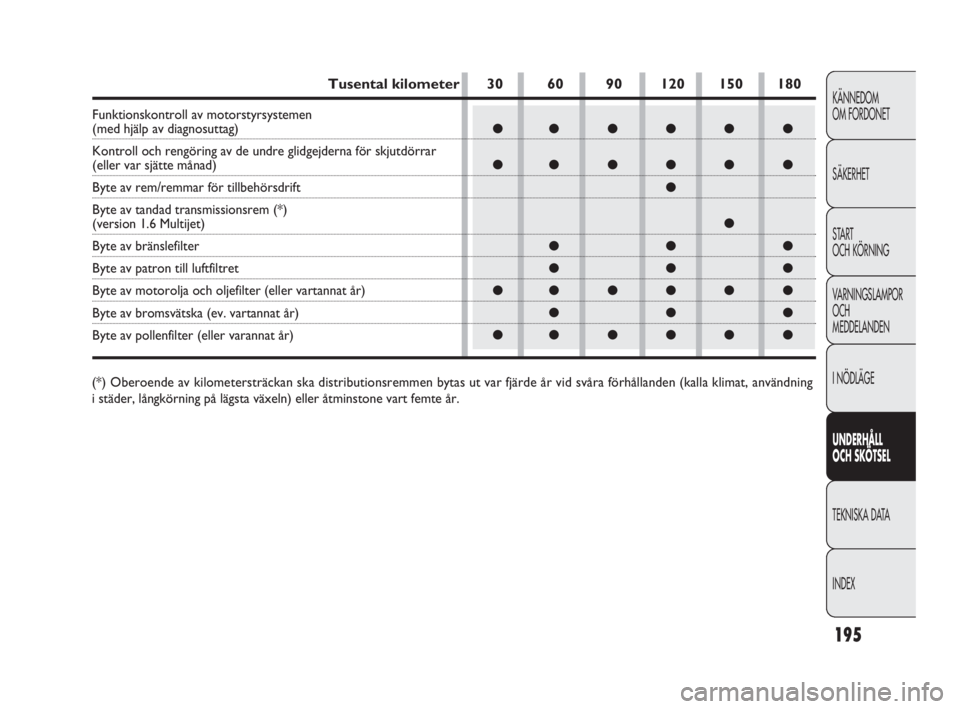

195
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
●●●●●●
●●●●●●
●
●
●●●
●●●
●●●●●●
●●●
●●●●●●
(*) Oberoende av kilometersträckan ska distributionsremmen bytas ut var fjärde år vid svåra förhållanden (kalla klimat, användning
i städer, långkörning på lägsta växeln) eller åtminstone vart femte år.
Tusental kilometer 30 60 90 120 150 180
Funktionskontroll av motorstyrsystemen (med hjälp av diagnosuttag)
Kontroll och rengöring av de undre glidgejderna för skjutdörrar
(eller var sjätte månad)
Byte av rem/remmar för tillbehörsdrift
Byte av tandad transmissionsrem (*)
(version 1.6 Multijet)
Byte av bränslefilter
Byte av patron till luftfiltret
Byte av motorolja och oljefilter (eller vartannat år)
Byte av bromsvätska (ev. vartannat år)
Byte av pollenfilter (eller varannat år)
191-218 DOBLO LUM SV 2e 1-06-2010 16:03 Pagina 195

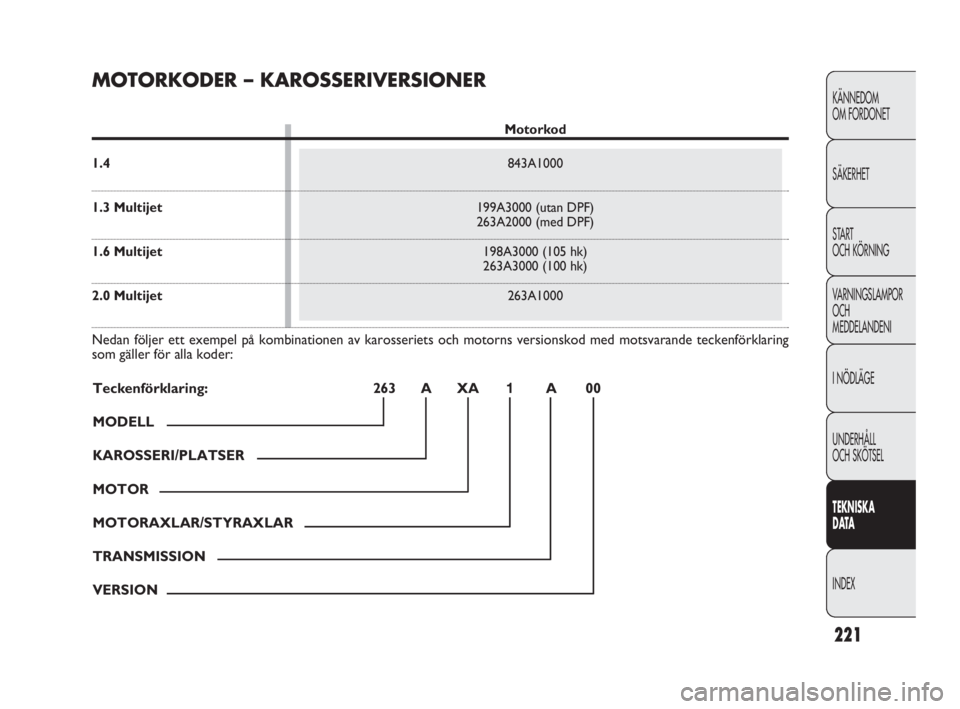

221
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
MOTORKODER –KAROSSERIVERSIONER
Motorkod
1.4843A1000
1.3 Multijet199A3000 (utan DPF)263A2000 (med DPF)
1.6 Multijet198A3000 (105 hk)
263A3000 (100 hk)
2.0 Multijet263A1000
Nedan följer ett exempel på kombinationen av karosseriets och motorns versionskod med motsvarande teckenförklaring
som gäller för alla koder:
Teckenförklaring: 263 A XA1A00
MODELL
KAROSSERI/PLATSER
MOTOR
MOTORAXLAR/STYRAXLAR
TRANSMISSION
VERSION
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 221

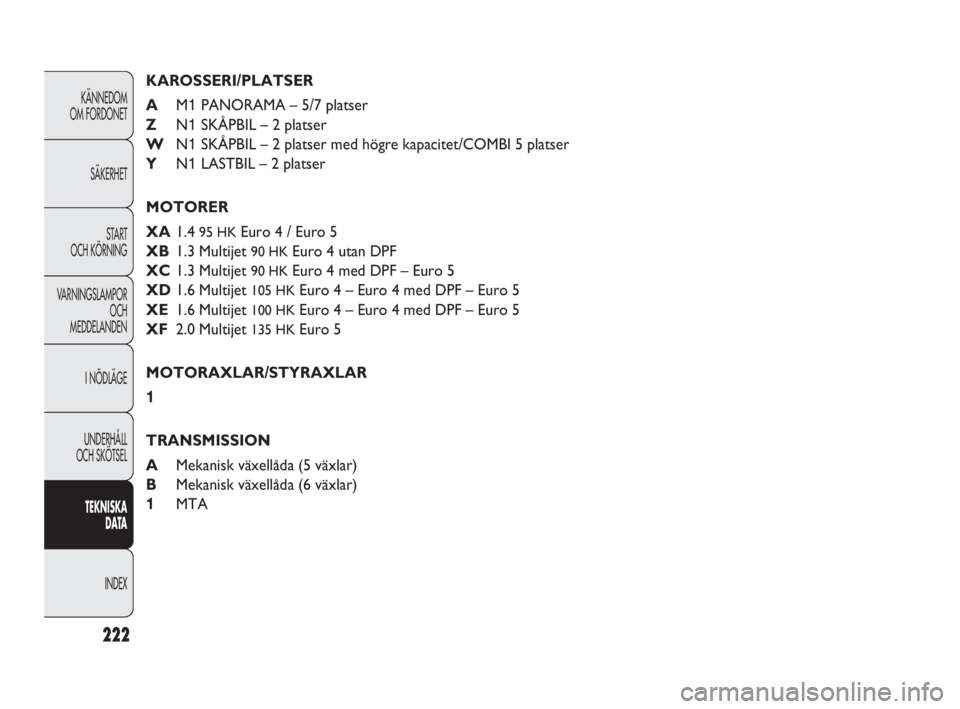

222
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
KAROSSERI/PLATSER
AM1PANORAMA – 5/7 platser
ZN1SKÅPBIL – 2 platser
WN1SKÅPBIL – 2 platser med högre kapacitet/COMBI 5 platser
YN1LASTBIL – 2 platser
MOTORER
XA1.4
95 HKEuro 4 / Euro 5
XB1.3 Multijet
90 HKEuro 4 utan DPF
XC1.3 Multijet
90 HKEuro 4 med DPF – Euro 5
XD1.6 Multijet
105 HKEuro 4 – Euro 4 med DPF – Euro 5
XE1.6 Multijet
100 HKEuro 4 – Euro 4 med DPF – Euro 5
XF2.0 Multijet
135 HKEuro 5
MOTORAXLAR/STYRAXLAR
1
TRANSMISSION
AMekanisk växellåda (5 växlar)
BMekanisk växellåda (6 växlar)
1MTA
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 222

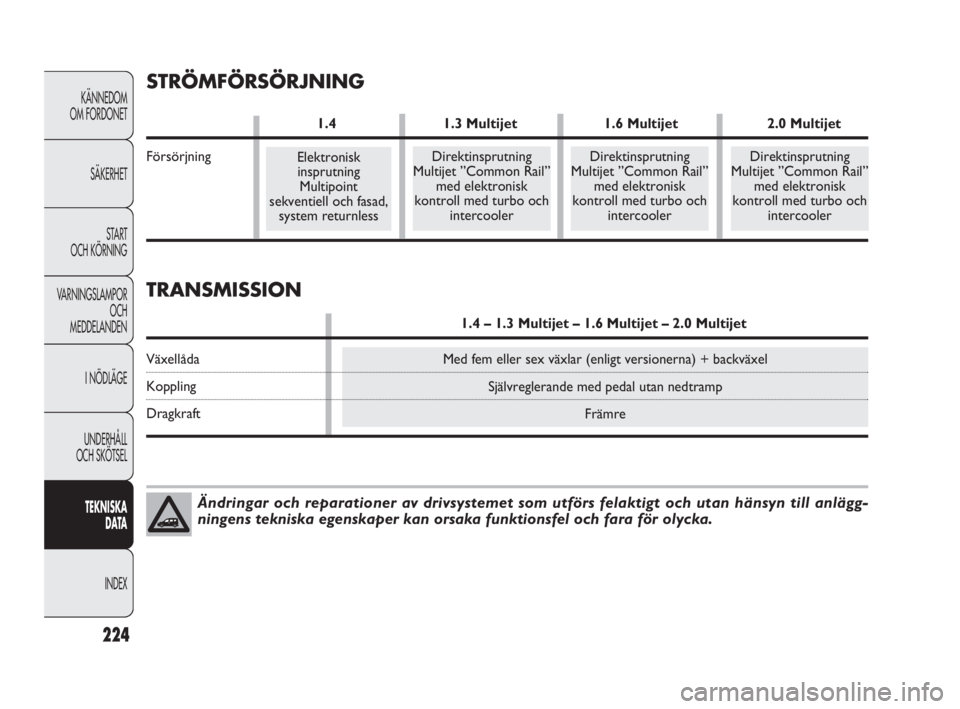

224
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
Ändringar och reparationer av drivsystemet som utförs felaktigt och utan hänsyn till anlägg-
ningens tekniska egenskaper kan orsaka funktionsfel och fara för olycka.
Elektronisk
insprutning
Multipoint
sekventiell och fasad,
system returnlessDirektinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler Direktinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler Direktinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler
Med fem eller sex växlar (enligt versionerna) + backväxel
Självreglerande med pedal utan nedtramp
Främre
TRANSMISSION
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Växellåda
Koppling
Dragkraft
STRÖMFÖRSÖRJNING
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
Försörjning
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 224

271
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
– startomkopplare ...................9
Startanordning ............................9
– rattlås ......................................9
Startomkopplare och rattlås ....9
Stoppljus
– byte av lampor ..................176
Strålkastare ................................95
– byta lampor .......................169
– inställning av strålkastare
utomlands ............................96
– lampor (typ) ..............170-171
– omställare
för strålkastare ...................95
– riktning av strålkastarna ....95
Strålkastarinställning
(korrigeringsenhet) ...............95
Strålkastarspolare ....................62
– nivåkontroll och påfyllning
av vätska .............................203
– strålkastarspolarvätskans
egenskaper ........................248Strömförsörjning
(tekniska data) ......................224
Styrdiameter ...........................225
Styrning
– spak för rattjustering .........39
– tekniska data .....................225
Symboler ......................................4
System Fiat CODE .....................4
Takbelysning
bagageutrymme ......................67
Takbelysning bak ..........66-67-68
– byta lampa ..........................179
Takbelysning fram ....................65
– byta lampor .......................178
Tändstift (typ) .........................223
Tankningar
– tekniska data
(mängder) ..........................246
Tekniska data.....................219
Tekniska egenskaper .............219Termisk bakruta ...........46-49-58
Transmission
– tekniska data .....................224
Transport av barn .................120
Tredje stopp ...........................176
Tung drift av bilen .................198
Underhåll och skötsel.....191
– försiktighetsåtgärder
och varningar ....................191
– kontroll av
vätskenivån .......199-200-201
– regelbundna kontroller ...198
– schema för planerat
underhåll ..........192-193-194-
-195-196-197
– tung drift av bilen .............198
Uppvärmning av säten ............32
Uppvärmning
och ventilation ........................44
261-272 DOBLO LUM SV 2e 3-06-2010 9:23 Pagina 271
