Ändringar och reparationer av drivsystemet som utförs felaktigt och utan hänsyn till anlägg-
ningens tekniska egenskaper kan orsaka funktionsfel och fara för olycka.
Elektronisk
insprutning
Multipoint
sekventiell och fasad,
system returnlessDirektinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler Direktinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler Direktinsprutning
Multijet ”Common Rail”
med elektronisk
kontroll med turbo och
intercooler
Med fem eller sex växlar (enligt versionerna) + backväxel
Självreglerande med pedal utan nedtramp
Främre
TRANSMISSION
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Växellåda
Koppling
Dragkraft
STRÖMFÖRSÖRJNING
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
Försörjning
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 224

225
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
Kardandrev och kuggstång med hydraulisk servostyrning
11,2 (*)/12,5 (
❑)
med självventilerad skiva
trumbromsar
styrs av handspak som inverkar på de bakre bromsarna
Individuell hjulupphängning av typ Mc Pherson
Med oberoende hjul Multi-link, spiralfjäder, teleskopiska stötdämpare
och stabiliseringsstång (enligt version)

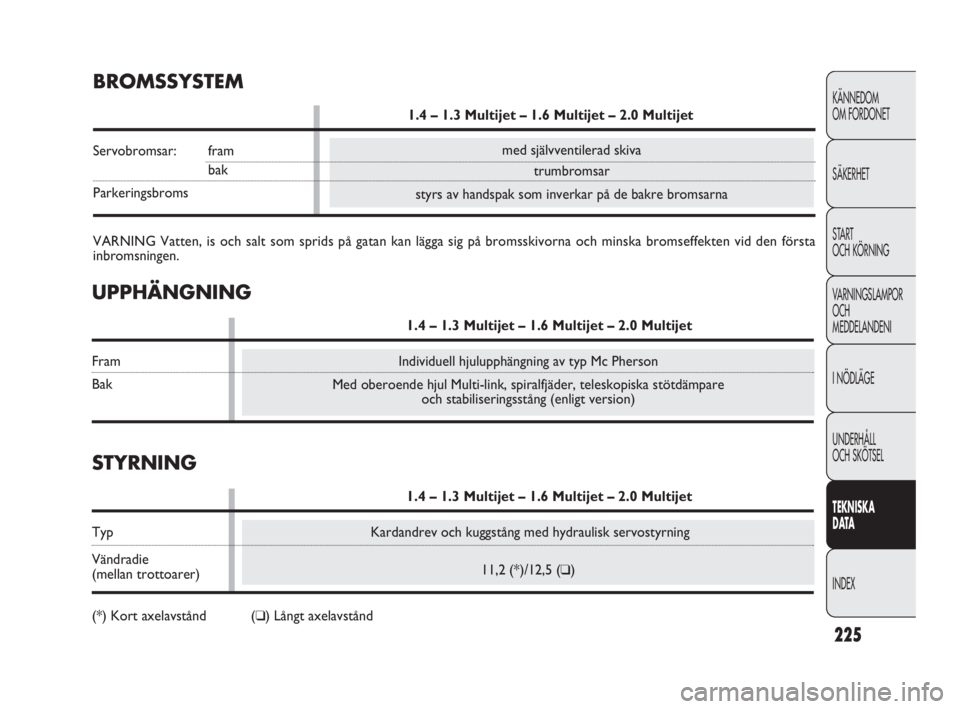

BROMSSYSTEM
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Servobromsar: fram
bak
Parkeringsbroms
VARNING Vatten, is och salt som sprids på gatan kan lägga sig på bromsskivorna och minska bromseffekten vid den första
inbromsningen.
UPPHÄNGNING
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Fram
Bak
STYRNING
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Typ
Vändradie
(mellan trottoarer)
(*) Kort axelavstånd (
❑) Långt axelavstånd
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 225

226
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

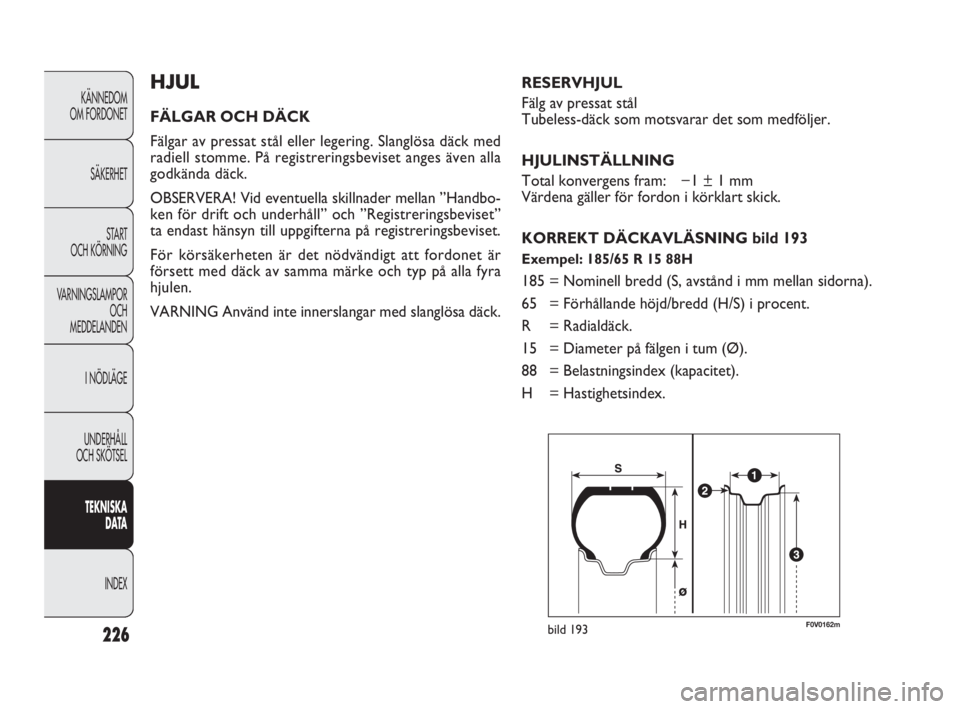

HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller legering. Slanglösa däck med
radiell stomme. På registreringsbeviset anges även alla
godkända däck.
OBSERVERA! Vid eventuella skillnader mellan ”Handbo-
ken för drift och underhåll” och ”Registreringsbeviset”
ta endast hänsyn till uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att fordonet är
försett med däck av samma märke och typ på alla fyra
hjulen.
VARNING Använd inte innerslangar med slanglösa däck.
F0V0162mbild 193
RESERVHJUL
Fälg av pressat stål
Tubeless-däck som motsvarar det som medföljer.
HJULINSTÄLLNING
Total konvergens fram: −1 ± 1 mm
Värdena gäller för fordon i körklart skick.
KORREKT DÄCKAVLÄSNING bild 193
Exempel: 185/65 R 15 88H
185 = Nominell bredd (S, avstånd i mm mellan sidorna).
65 = Förhållande höjd/bredd (H/S) i procent.
R = Radialdäck.
15 = Diameter på fälgen i tum (Ø).
88 = Belastningsindex (kapacitet).
H = Hastighetsindex.
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 226

227
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= upp till 160 km/h.
R= upp till 170 km/h.
S= upp till 180 km/h.
T= upp till 190 km/h.
U= upp till 200 km/h.
H= upp till 210 km/h.
V= upp till 240 km/h.
QM + S= upp till 160 km/h.
TM + S= upp till 190 km/h.
HM + S= upp till 210 km/h.
Hastighetsindex
Maximalt hastighetsindex för vinterdäck

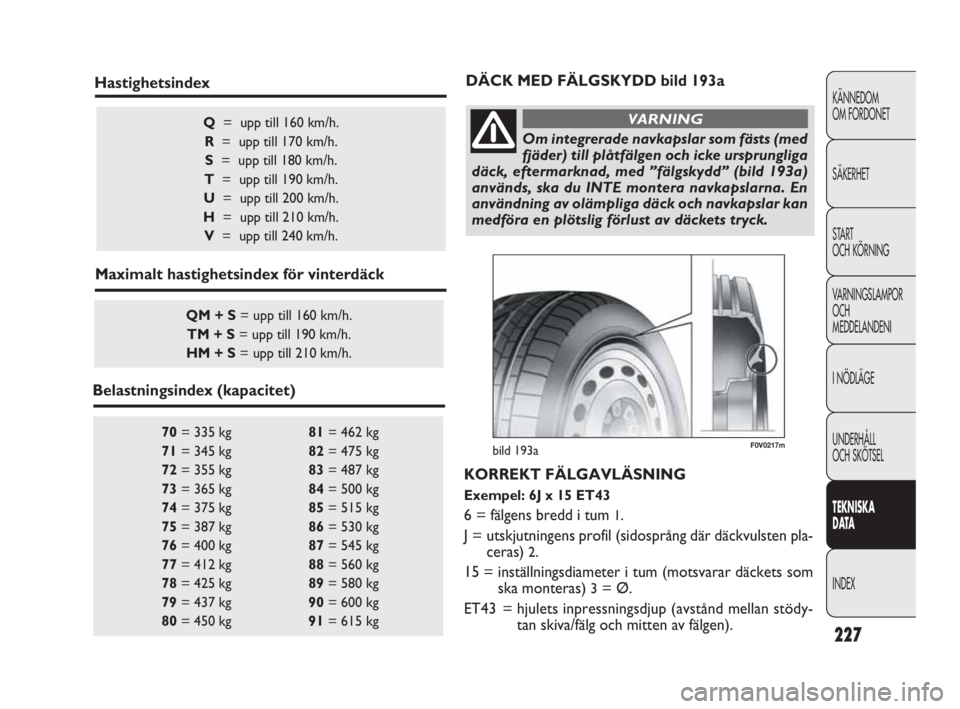

Belastningsindex (kapacitet)DÄCK MED FÄLGSKYDD bild 193a
Om integrerade navkapslar som fästs (med
fjäder) till plåtfälgen och icke ursprungliga
däck, eftermarknad, med ”fälgskydd” (bild 193a)
används, ska du INTE montera navkapslarna. En
användning av olämpliga däck och navkapslar kan
medföra en plötslig förlust av däckets tryck.
VARNING
F0V0217mbild 193a
KORREKT FÄLGAVLÄSNING
Exempel: 6J x 15 ET43
6 = fälgens bredd i tum 1.
J = utskjutningens profil (sidosprång där däckvulsten pla-
ceras)
2.
15 = inställningsdiameter i tum (motsvarar däckets som
ska monteras)
3= Ø.
ET43 = hjulets inpressningsdjup (avstånd mellan stödy-
tan skiva/fälg och mitten av fälgen).
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 227

228
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
Version Fälgar Däck RESERVHJUL
(för versioner/mark nader där det förutses)
Ingår Vinter- Fälg Däck
1.4 Alla typer6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6Jx15 ET39 Light 185/65 R15 92T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Platser (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 platser (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6Jx15 ET39 Light 185/65 R15 92T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Platser (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6JX15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 platser (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5 195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet Alla typer6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) som alternativ
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 228

229
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

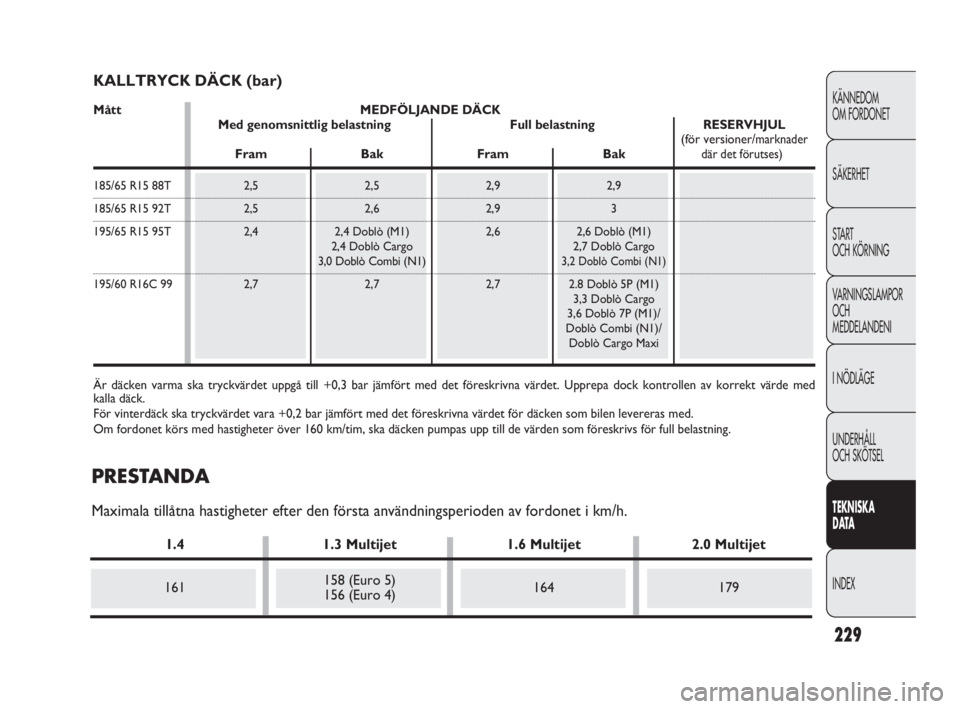

KALLTRYCK DÄCK (bar)
Är däcken varma ska tryckvärdet uppgå till +0,3 bar jämfört med det föreskrivna värdet. Upprepa dock kontrollen av korrekt värde med
kalla däck.
För vinterdäck ska tryckvärdet vara +0,2 bar jämfört med det föreskrivna värdet för däcken som bilen levereras med.
Om fordonet körs med hastigheter över 160 km/tim, ska däcken pumpas upp till de värden som föreskrivs för full belastning.
PRESTA NDA
Maximala tillåtna hastigheter efter den första användningsperioden av fordonet i km/h.
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
161158 (Euro 5)
164 179
156 (Euro 4)
Mått MEDFÖLJANDE DÄCK
Med genomsnittlig belastning Full belastning RESERVHJUL
(för versioner/
marknader Fram Bak Fram Bakdär det förutses)
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99 2,7 2,7 2,7 2.8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò 7P (M1)/
Doblò Combi (N1)/
Doblò Cargo Maxi
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 229

230
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX
F0V0182mbild 194

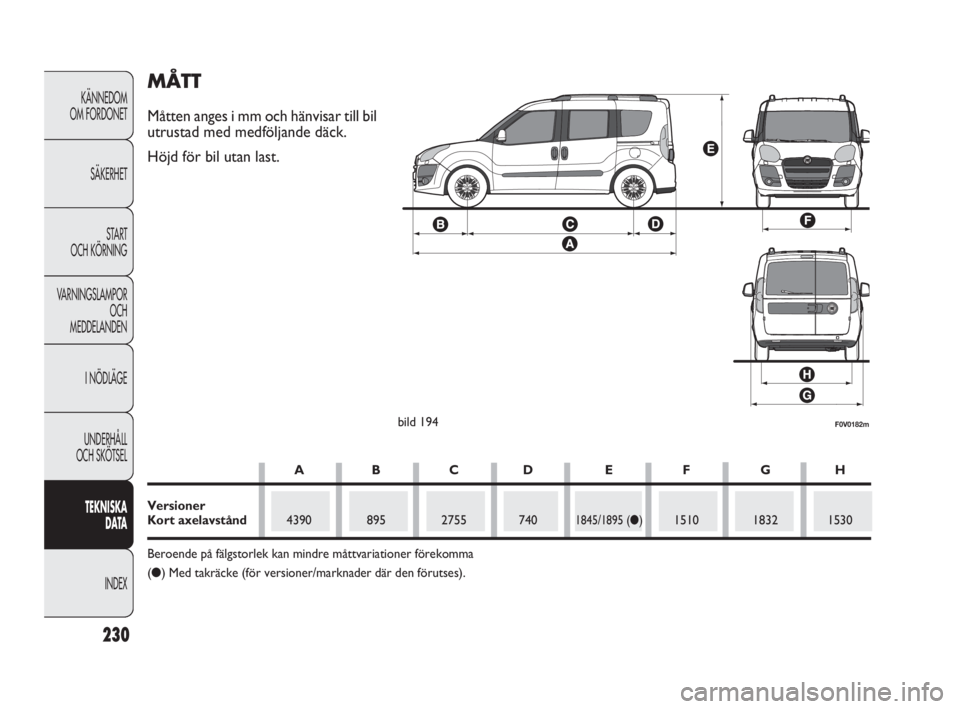

MÅTT
Måtten anges i mm och hänvisar till bil
utrustad med medföljande däck.
Höjd för bil utan last.
AB CD E F GH
Versioner
Kort axelavstånd4390 895 2755 7401845/1895 (●)1510 1832 1530
Beroende på fälgstorlek kan mindre måttvariationer förekomma
(●) Med takräcke (för versioner/marknader där den förutses).
219-260 DOBLO LUM SV 2e 7-06-2010 9:57 Pagina 230

231
KÄNNEDOM
OM FORDONET
SÄKERHET
STA R T
OCH KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDENI
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
DATA
INDEX

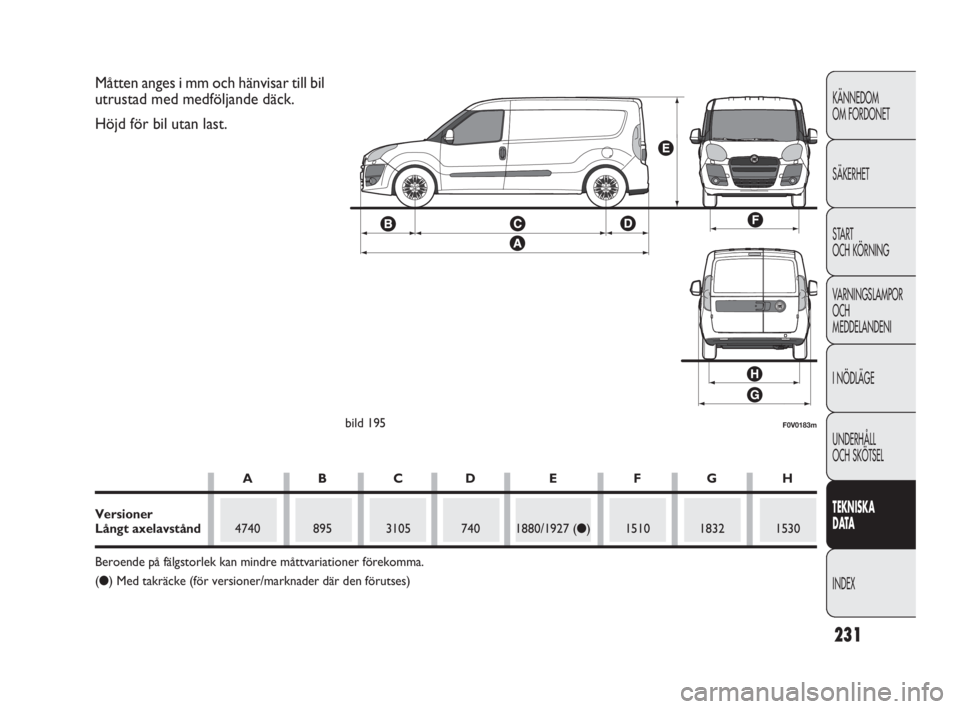

F0V0183mbild 195
Måtten anges i mm och hänvisar till bil
utrustad med medföljande däck.
Höjd för bil utan last.
AB CD E FGH
Versioner
Långt axelavstånd4740 895 3105 740 1880/1927 (●) 1510 1832 1530
Beroende på fälgstorlek kan mindre måttvariationer förekomma.
(●) Med takräcke (för versioner/marknader där den förutses)
