2010 Alfa Romeo GT Manual de Empleo y Cuidado (in Spanish)

CARACTERÍSTICAS TÉCNICAS
247
Indicador de velocidad máxima
Q= hasta 160 km/h.
R= hasta 170 km/h
S= hasta 180 km/h.
T= hasta 190 km/h.
U= hasta 200 km/h.
H= hasta 210 km/h.
V= más de 210 km/h.
ZR= más de 240 km/h.
W= hasta 270 km/h.
Y= hasta 300 km/h.
Índice de velocidad máxima
para neumáticos de nieve
Q M +S= hasta 160 km/h.
T M +S= hasta 190 km/h.
H M +S= hasta 210 km/h. Indicador de carga (capacidad)
60= 250 kg
61= 257 kg
62= 265 kg
63= 272 kg
64= 280 kg
65= 290 kg
66= 300 kg
67= 307 kg
68= 315 kg
69= 325 kg
70= 335 kg
71= 345 kg
72= 355 kg
73= 365 kg
74= 375 kg
75= 387 kg
76= 400 kg
77= 412 kg
78= 425 kg
79= 437 kg
80= 450 kg
81= 462 kg
82= 475 kg
83= 487 kg
84= 500 kg85= 515 kg
86= 530 kg
87= 545 kg
88= 560 kg
89= 580 kg
90= 600 kg
91= 615 kg
92= 630 kg
93= 650 kg
94= 670 kg
95= 690 kg
96= 710 kg
97= 730 kg
98= 750 kg
99= 775 kg
100= 800 kg
101= 825 kg
102= 850 kg
103= 875 kg
104= 900 kg
105= 925 kg
106= 950 kg
LECTURA CORRECTA
DE LA LLANTA
A continuación se indica el significado de
la sigla de identificación estampada en la
llanta, como se ilustra en la (fig. 5).
Ejemplo:
6,5 J x 15 H2 ET 43
6,5= anchura de la llanta en pulgadas
(1)
J= perfil de la pestaña (resalte la-
teral donde apoya el talón del
neumático) (2)
15= diámetro de montaje en pulgadas
(corresponde al del neumático
que debe montarse) (3=
ø)
H2= forma y número de los “hump”
(medición de la circunferencia
que mantiene en su lugar el ta-
lón del neumático sin cámara en
la llanta).
ET 43= ángulo de caída de la rueda (dis-
tancia entre la superficie de apo-
yo disco / llanta y línea central
de la llanta de la rueda)
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 247

CARACTERÍSTICAS TÉCNICAS
248
(•) Neumáticos en los que no se pueden poner cadenas() En las versiones / países donde esté previsto(*) Medida certificada y admitida sólo en los neumáticos indicados
(**)ADVERTENCIANeumáticos en los que se pueden montar las cadenas; consulte las descripciones en el apartado “Cadenas para la nieve” en el capítulo
“Uso correcto del coche”
(***) En esta versión no es posible utilizar la rueda de repuesto
3.2 V6
71/2J x 17
225/45 ZR17 91Y
(Pirelli Pzero Rosso) (
•)
(*)225/45 ZR17
(Bridgestone S-02) (•) (*)
(***)
71/2J x 17
8 J x 18
215/45 R17 87W (**)
215/45 R17 87W
(Pirelli P7000) (*) (**)
215/45 ZR17 87Y
(Good Year Eagle F1) (*)
(**)225/40 ZR18 92Y
(Michelin Pilot
Sport 2) (
•) (*)
225/40 ZR 18 92Y (•)
(Pirelli P Zero Rosso) (*)
215/45 R17 87H (M+S)
225/45 ZR17 91H (M+S)
Versiones
“Collezione”
7J X 17
215/45 R 17 87W (•)
4J x 15
125/80 R15
61/2J x 15
7 J x 16
8 J x 18
195/60 R15 88V (**)
205/55 R16 91V (•)
225/40 R18 92Y (•)
(Michelin Pilot Sport2) (*)225/40 ZR18 92Y (•)
(Pirelli P Zero Rosso) (*)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
Versiones
“Black Line”
y “Q2”
8J X 18
225/40ZR 18 92Y (•)
(Michelin Pilot Sport2) (*)
225/40 ZR 18 92Y (•)
(Pirelli P Zero Rosso) (*)
4J x 15
125/80 R15
61/2J x 15
7 J x 16
7 J x 17
195/60 R15 88V (**)
205/55 R16 91V (•)
215/45 R17 87W (•)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
Dotaciones
de serie
Llantas
Neumáticos
Rueda de repuesto– Llanta
–Neumático
Equipamientosopcionales
Llantas
Neumáticos
Neumáticos
para la
nieve
1.8 T SPARK
61/2J x 15
7 J x 16
7 J x 17 (
)
71/2J x 17 ()
205/60 R15 91V
(•)205/55 R16 91V (•)205/55 ZR16 (•)215/45 R17 87W ()
4J x 15
125/80 R15
61/2J x 15
7 J x 17
8 J x 18
195/60 R15 88V (**)
215/45 R17 87W
(•)215/45 ZR17 87W
(Pirelli P7000) (•) (*)215/45 ZR17 87Y
(Good Year Eagle F1) (•)
(*) 225/40 ZR18 92Y
(Michelin Pilot Sport 2)
225/40 ZR 18 92Y (
•)
(Pirelli P Zero Rosso) (*)
(
•) (*) 205/60 R15 91V(Michelin Pilot
Primacy) (•) (*)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
2.0 JTS
7 J x 16
7 J x 17 ()
71/2J x 17 ()
205/55 R16 91W
(•)205/55 ZR16 (•)215/45 R17 87W ()
4J x 15
125/80 R15
61/2J x 15
7 J x 17
8 J x 18
195/60 R15 88V (**)
215/45 R17 87W
(•)215/45 ZR17 87W
(Pirelli P7000) (•) (*)215/45 ZR17 87Y
(Good Year Eagle F1) (•)(*)
225/40 ZR18 92Y
(Michelin Pilot
Sport 2) (
•) (*)
225/40 ZR 18 92Y (•)
(Pirelli P Zero Rosso) (*)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
JTD 16V
61/2J x 15
7 J x 16
7 J x 17 (
)
71/2J x 17 ()
205/60 R15 91V
(•)205/55 R16 91W (•)205/55 ZR16 (•)215/45 R17 87W ()
4J x 15
125/80 R15
61/2J x 15
7 J x 17
8 J x 18
195/60 R15 88V (**)
215/45 R17 87W
(•)215/45 ZR17 87W
(Pirelli P7000) (•) (*)
215/45 ZR17 87Y
(Good Year Eagle F1)
(
•) (*) 225/40 ZR18 92Y
(Michelin Pilot Sport 2)
225/40 ZR 18 92Y (
•)
(Pirelli P Zero Rosso) (*)
(
•) (*) 205/60 R15 91V(Michelin Pilot
Primacy) (•) (*)
195/60 R15 88Q (M+S)
205/55 R16 91T (M+S)
215/45 R17 87H (M+S)
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 248

CARACTERÍSTICAS TÉCNICAS
249
PRESIÓN DE INFLADO CON LOS NEUMÁTICOS FRÍOS
Con el neumático caliente el valor de la presión debe ser +0,3 bar respecto al valor prescrito
Con neumáticos invernales el valor de la presión debe ser de +0,2 bar respecto al valor prescrito
PRESTACIONES
1.8 T. SPARK2.0 JTS 2.0JTS 3.2 V6JTD16V
Selespeed
Velocidad máxima en km/h 200 216 216 243 209 Neumáticos
195/60 R15bar
205/60 R15bar
205/55 R16bar
205/55 ZR16bar
215/45 R17bar
225/45 ZR17bar
225/40 ZR18bar
Rueda de repuesto (más pequeña que una rueda normal)
125/80 R15bar
con carga reducida
delantera trasera
2,2 2,2
2,3 2,3
2,3 2,3
2,3 2,3
2,4 2,3
2,5 2,4
2,5 2,4
4,2a plena carga
delantera trasera
2,5 2,5
2,6 2,6
2,6 2,6
2,6 2,6
2,7 2,6
2,8 2,7
2,8 2,7
4,2
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 249

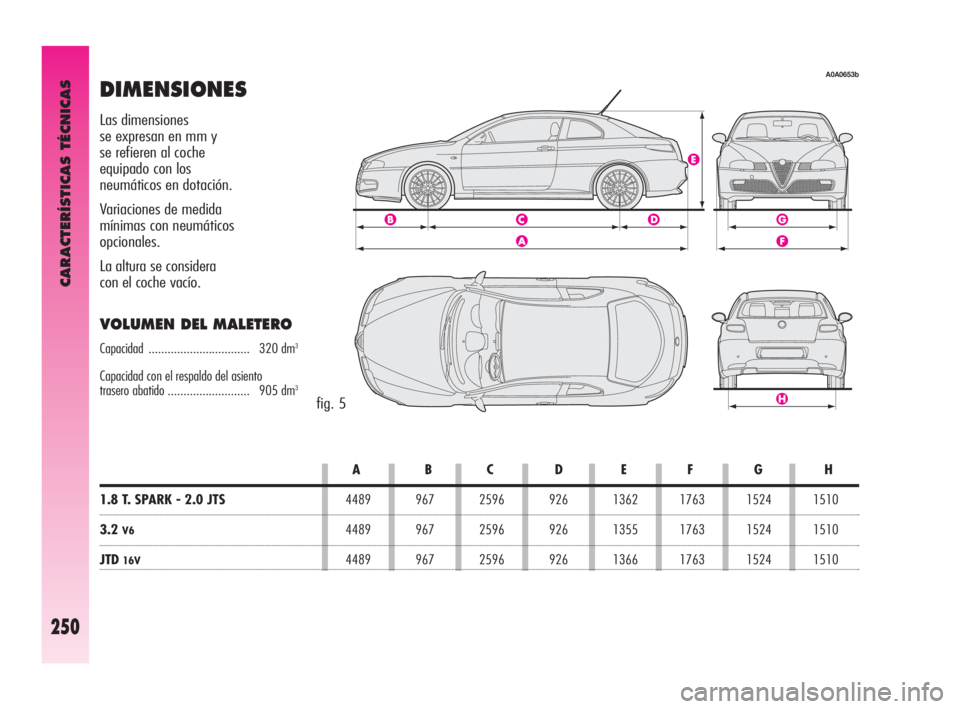

DIMENSIONES
fig. 5
ABCDEFGH
1.8 T. SPARK - 2.0 JTS4489 967 2596 926 1362 1763 1524 1510
3.2V64489 967 2596 926 1355 1763 1524 1510
JTD16V4489 967 2596 926 1366 1763 1524 1510
Las dimensiones
se expresan en mm y
se refieren al coche
equipado con los
neumáticos en dotación.
Variaciones de medida
mínimas con neumáticos
opcionales.
La altura se considera
con el coche vacío.
VOLUMEN DEL MALETERO
Capacidad ................................ 320 dm3
Capacidad con el respaldo del asiento
trasero abatido .......................... 905 dm3
A0A0653b
CARACTERÍSTICAS TÉCNICAS
250
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 250

CARACTERÍSTICAS TÉCNICAS
251
Peso en vacío (con todos los líquidos,
deposito carburante llenado al 90%
y sin opcional) kg
Carga útil (*) incluyendo el conductor kg
Cargas máximas
admitidas (**):
– eje delantero kg
– eje trasero kg
– total kg
Cargas remolcables:
– remolque frenado kg
– remolque no frenado kg
Peso máximo sobre la argolla
(remolque frenado) kg
PESOS
(*) Con equipamientos especiales (techo practicable, dispositivo de arrastre de remolques, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la
carga útil respecto a los pesos máximos admitidos.
(**)Cargas que no hay que superar. Es responsabilidad del Usuario disponer las mercancías en el maletero y/o en el plano de carga respetando las cargas
máximas permitidas.
JTD16V
1320
520
990
980
1885
1300
400
60
3.2V6
1410
520
1040
980
1930
1400
400
60
2.0 JTS
1320
520
980
980
1840
1300
400
60
1.8 T. SPARK
1290
520
980
980
1810
1300
400
60
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 251

REPOSTADOS
2.0JTS
Selespeed
63 (
▲)
7 (▲)
7,2
4,4
(❍)
2,0
0,6
1,2
0,52
2,5
4,2
3.2V6
63 (▲)
7 (▲)
7,2
5,9
(❍)
2,0
–
1,2
0,52
2,5
4,2
JTD16V
63 (■)
7 (■)
7,2
4,5 (
●)
2,0
–
1,2
0,52
2,5
4,2
1.8
T. SPARK
63 (▲)
7 (▲)
7,2
4,4 (❏)
2,0
–
1,2
0,52
2,5
4,2
2.0JTS
63 (
▲)
7 (▲)
7,2
4,4
(❍)
2,0
–
1,2
0,52
2,5
4,2CARACTERÍSTICAS TÉCNICAS
252
Depósito del combustible: litros
– incluyendo una reserva de litros
Sistema de refrigeración
motor litros
Cárter del motor y filtro litros
Cambio mecánico /diferencial litros
Cambio Selespeed litros
Dirección asistida hidráulica litros
Circuito de frenos hidráulicos con
dispositivo ABSlitros
Depósito del líquido lavaparabrisas litros
– con lavafaros litros
Combustibles prescritos
y lubricantes originales
(▲)Gasolina Verde sin plomo no
inferior a 95 R.O.N
(■)Gasoil para autotracción
(Norma europea EN590)
Mezcla de agua destilada
y líquido PARAFLU
UP
al 50%
(❏)SELENIA 20 K for Alfa Romeo(❍)SELENIA RACING(●)SELENIA WR
TUTELA CAR TECHNYX
TUTELA CAR CS SPEED
TUTELA GI/A
TUTELA TOP 4
for Alfa Romeo
Mezcla de agua y líquido
TUTELA
PROFESSIONAL SC 35
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 252

Empleo Características de calidad de los fluidos y lubricantes Fluidos y lubricantes Intervalo
para un correcto funcionamiento del coche originales de sustitución
Lubricantes para
motores de gasolina
1.8 T. SPARK
Lubricantes para
motores de gasolina
2.0 JTS - 3.2
V6
Lubricantes para
motores JTD
CARACTERÍSTICAS TÉCNICAS
253
FLUIDOS Y LUBRICANTES
PRODUCTOS UTILIZABLES Y SUS CARACTERÍSTICAS
Lubricantes con base sintética de gradación SAE 10W-40
CualificaciónFIAT 9.55535-G2
Lubricante con base sintética de gradación SAE 10W-60
CualificaciónFIAT 9.55535-H3
Lubricante con base sintética de gradación SAE 5W-40
CualificaciónFIAT 9.55535-N2.
En caso de uso de productos no originales, se aceptan lubricantes con prestaciones mínimas ACEA A3 en los motores de gasolina, ACEA B4 en los motores
Diesel; en este caso no se garantizan las prestaciones óptimas del motor.
El uso de productos con características inferiores a ACEA A3 e ACEA B4 podría causar daños al motor no cubiertos por la garantía.
En condiciones climáticas muy rígidas, solicite a los Servicios Autorizados Alfa Romeo el producto apropiado de la gama Selenia.
SELENIA 20K for
ALFA ROMEO
SELENIA RACING
SELENIA WRSegún plan
de mantenimiento
Según plan
de mantenimiento
Según plan
de mantenimiento
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 253

CARACTERÍSTICAS TÉCNICAS
254
Líquido para frenos
Protección para radiadores
Líquido para lavaparabrisas
y lavaluneta posterior Lubricantes y grasas
para la transmisión del
movimiento Empleo
Aplicaciones
Cambio mecánico y
diferencial
Dirección asistida
hidráulica
Actuador electrohidráulico
Selespeed
Juntas homocinéticas
lado rueda
Mandos hidráulicos frenos
y embrague
Circuitos de refrigeración.
Porcentaje de empleo
50% hasta –35° C.
No se puede mezclar con
productos que contengan
otras fórmulas
Se emplea puro o diluido
en los sistemas limpia /
lavaparabrisas, limpia /
lavaluneta posterior Fluidos y Lubricantes
originales
TUTELA CAR
TECHNYX
TUTELA GI/A
TUTELA CAR CS SPEED
TUTELA STAR 500
TUTELA TOP 4
for Alfa Romeo
PARAFLU
UP
TUTELA
PROFESSIONAL SC 35 Características de los fluidos y lubricantes
para un funcionamiento correcto del coche
Lubricante sintético de gradación SAE 75W-85
Supera las especificaciones API GL-4 PLUS, FIAT 9.55550
Lubricante para transmisiones automáticas.
Supera la especificación “ATF DEXRON II D LEV”
Fluido especifico para actuadores electrohidráulicos selector marchas
Grasa a base de jabones de litio con bisulfuro de molibdeno
Fluido sintético F.M.V.S.S. n. 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protección con acción anticongelante de color rojo basado en glico
monoetilénico inhibido con fórmula organica.
Supera las especificaciones CUNA NC 956-16, ASTM D 3306
Mezcla de alcoholes, agua y tensioactivos CUNA NC 956-11
240-256 Alfa GT Q2 SPA 5-07-2008 8:32 Pagina 254
