QUÉ HACER SI
199

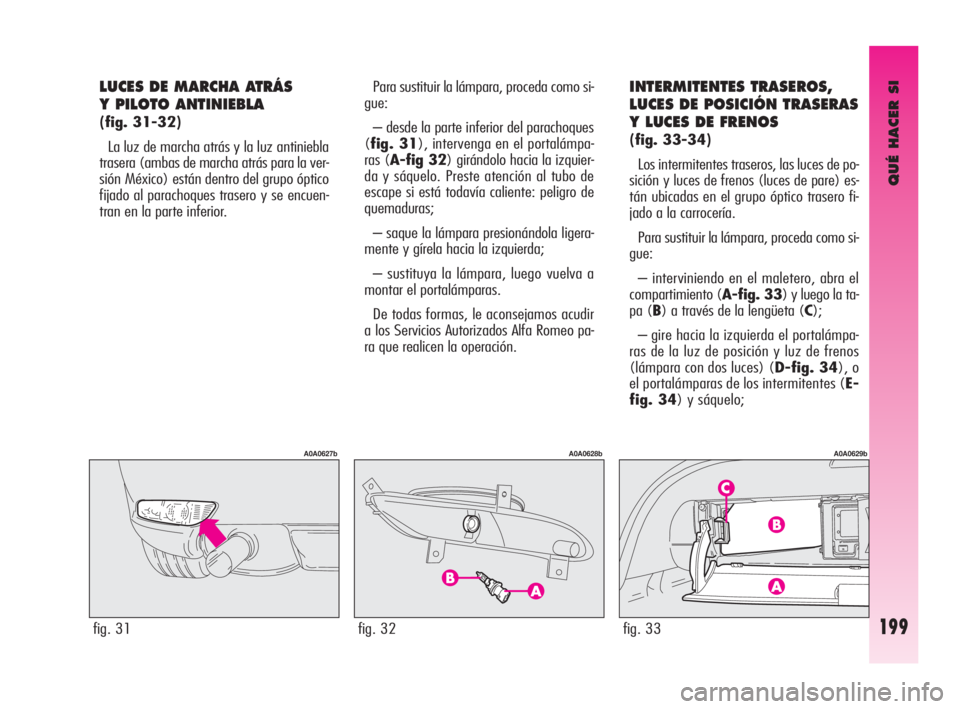

LUCES DE MARCHA ATRÁS
Y PILOTO ANTINIEBLA
(fig. 31-32)
La luz de marcha atrás y la luz antiniebla
trasera (ambas de marcha atrás para la ver-
sión México) están dentro del grupo óptico
fijado al parachoques trasero y se encuen-
tran en la parte inferior.
fig. 31
A0A0627b
fig. 33
A0A0629b
Para sustituir la lámpara, proceda como si-
gue:
– desde la parte inferior del parachoques
(fig. 31), intervenga en el portalámpa-
ras (A-fig 32) girándolo hacia la izquier-
da y sáquelo. Preste atención al tubo de
escape si está todavía caliente: peligro de
quemaduras;
– saque la lámpara presionándola ligera-
mente y gírela hacia la izquierda;
– sustituya la lámpara, luego vuelva a
montar el portalámparas.
De todas formas, le aconsejamos acudir
a los Servicios Autorizados Alfa Romeo pa-
ra que realicen la operación. INTERMITENTES TRASEROS,
LUCES DE POSICIÓN TRASERAS
Y LUCES DE FRENOS
(fig. 33-34)
Los intermitentes traseros, las luces de po-
sición y luces de frenos (luces de pare) es-
tán ubicadas en el grupo óptico trasero fi-
jado a la carrocería.
Para sustituir la lámpara, proceda como si-
gue:
– interviniendo en el maletero, abra el
compartimiento (A-fig. 33) y luego la ta-
pa (B) a través de la lengüeta (C);
– gire hacia la izquierda el portalámpa-
ras de la luz de posición y luz de frenos
(lámpara con dos luces) (D-fig. 34), o
el portalámparas de los intermitentes (E-
fig. 34) y sáquelo;
fig. 32
A0A0628b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 199

QUÉ HACER SI
200

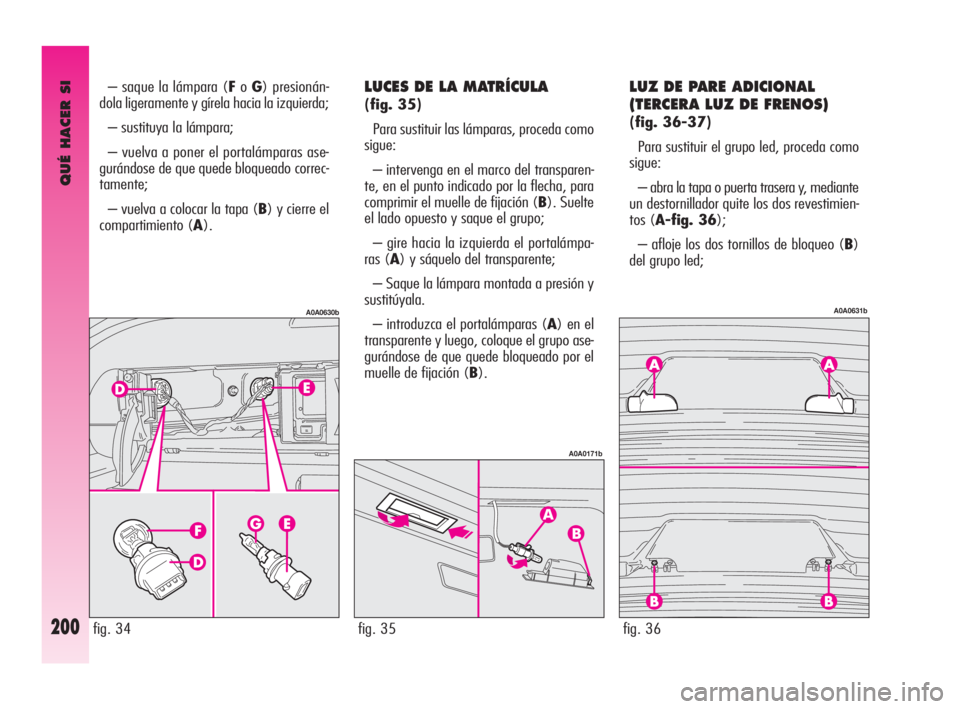

LUCES DE LA MATRÍCULA
(fig. 35)
Para sustituir las lámparas, proceda como
sigue:
– intervenga en el marco del transparen-
te, en el punto indicado por la flecha, para
comprimir el muelle de fijación (B). Suelte
el lado opuesto y saque el grupo;
– gire hacia la izquierda el portalámpa-
ras (A) y sáquelo del transparente;
– Saque la lámpara montada a presión y
sustitúyala.
– introduzca el portalámparas (A) en el
transparente y luego, coloque el grupo ase-
gurándose de que quede bloqueado por el
muelle de fijación (B).
LUZ DE PARE ADICIONAL
(TERCERA LUZ DE FRENOS)
(fig. 36-37)
Para sustituir el grupo led, proceda como
sigue:
– abra la tapa o puerta trasera y, mediante
un destornillador quite los dos revestimien-
tos (A-fig. 36);
– afloje los dos tornillos de bloqueo (B)
del grupo led;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– saque la lámpara (FoG) presionán-
dola ligeramente y gírela hacia la izquierda;
– sustituya la lámpara;
– vuelva a poner el portalámparas ase-
gurándose de que quede bloqueado correc-
tamente;
– vuelva a colocar la tapa (B) y cierre el
compartimiento (A).
fig. 34
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 200

QUÉ HACER SI
201
– desenchufe el conector (C-fig. 37),
luego quite el grupo led (D) y sustitúyalo
con uno nuevo;
– vuelva a montar el grupo en la puerta o
tapa, siguiendo el orden inverso respecto
al procedimiento descrito anteriormente.
fig. 37
A0A0632b
fig. 39
A0A0175b
LUCES DE LAS PUERTAS
(fig. 38)
(en las versiones / países donde
esté previsto)
Para sustituir la lámpara, proceda como si-
gue:
– abra la puerta y afloje el tornillo de fi-
jación (A) de los transparentes;
– saque el grupo compuesto por los dos
transparentes y luego, sustituya la lámpa-
ra soltándola de los contactos laterales. Ase-
gúrese de que la lámpara nueva quede blo-
queada correctamente entre los mismos con-
tactos;
– vuelva a alinear los dos transparentes
y afloje el tornillo de fijación (A).SE APAGA
UNA LUZ INTERIOR
LÁMPARA DE TECHO
ANTERIOR
(fig. 39-40)
Para sustituir las lámparas, proceda como
sigue:
– quite la lámpara (A) haciendo palan-
ca en los puntos indicados por las flechas
(en correspondencia de las lengüetas de fi-
jación);
– abra la tapa de protección (B);
– sustituya la lámpara correspondiente se-
parándola de los contactos laterales y com-
probando que la lámpara nueva esté co-
rrectamente bloqueada entre los contactos
mismos;
fig. 38
A0A0174b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 201

QUÉ HACER SI
202
LÁMPARA DE TECHO
POSTERIOR
(fig. 41-42)
Para sustituir la lámpara, proceda como si-
gue:
– quite la lámpara (A) haciendo palan-
ca en el punto indicado por la flecha;
– sustituya la lámpara separándola de los
contactos laterales y comprobando que la
lámpara nueva quede correctamente blo-
queada entre sus contactos; – vuelva a montar la lámpara introdu-
ciendo antes el lado con el conector y pre-
sionando después el otro lado hasta oír el
“clic” de bloqueo de la lengüeta de fijación
(B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– cierre la tapa de protección (B);
– vuelva a montar la lámpara presionan-
do ligeramente las lengüetas de fijación has-
ta oír el “clic” de bloqueo.
fig. 40
A0A0176b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 202

QUÉ HACER SI
203

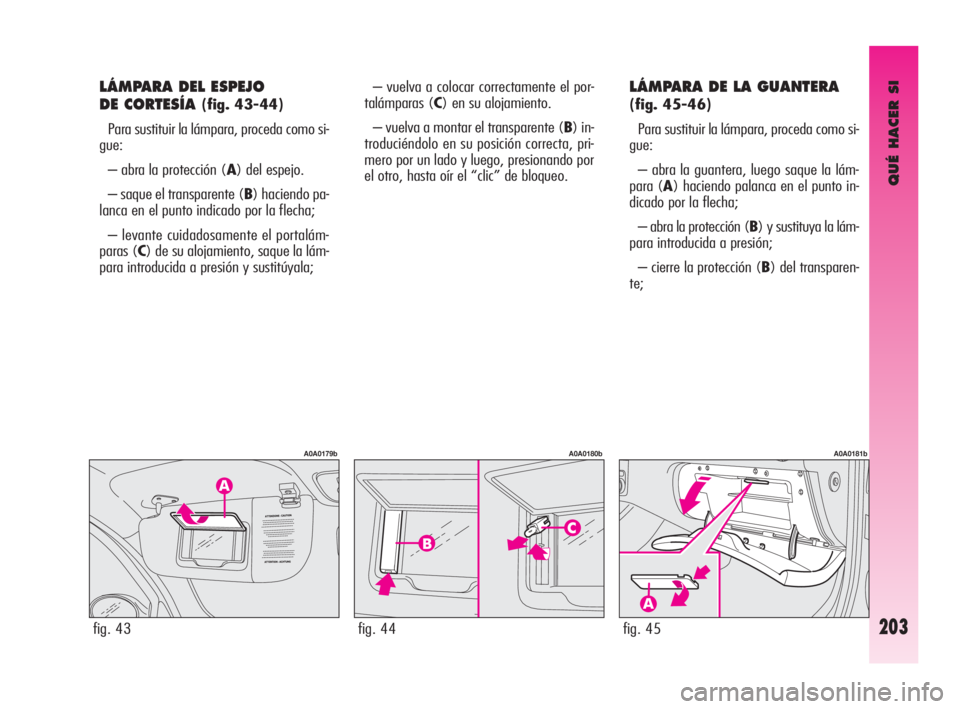

LÁMPARA DEL ESPEJO
DE CORTESÍA
(fig. 43-44)
Para sustituir la lámpara, proceda como si-
gue:
– abra la protección (A) del espejo.
– saque el transparente (B) haciendo pa-
lanca en el punto indicado por la flecha;
– levante cuidadosamente el portalám-
paras (C) de su alojamiento, saque la lám-
para introducida a presión y sustitúyala; – vuelva a colocar correctamente el por-
talámparas (C) en su alojamiento.
– vuelva a montar el transparente (B) in-
troduciéndolo en su posición correcta, pri-
mero por un lado y luego, presionando por
el otro, hasta oír el “clic” de bloqueo.
fig. 43
A0A0179b
fig. 44
A0A0180b
LÁMPARA DE LA GUANTERA
(fig. 45-46)
Para sustituir la lámpara, proceda como si-
gue:
– abra la guantera, luego saque la lám-
para (A) haciendo palanca en el punto in-
dicado por la flecha;
– abra la protección (B) y sustituya la lám-
para introducida a presión;
– cierre la protección (B) del transparen-
te;
fig. 45
A0A0181b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 203

QUÉ HACER SI
204

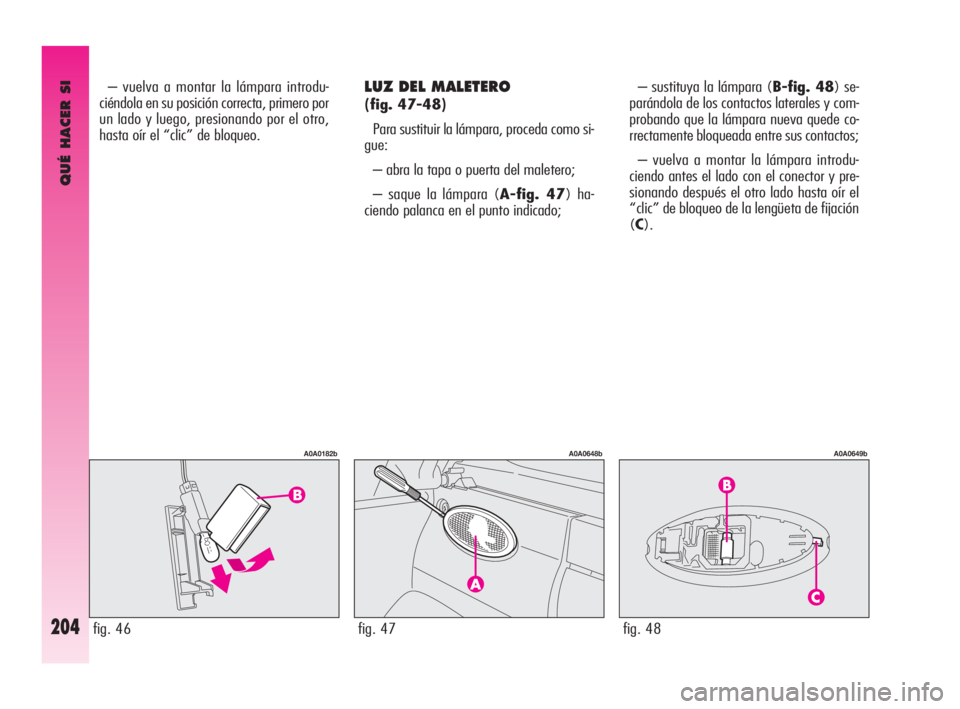

LUZ DEL MALETERO
(fig. 47-48)
Para sustituir la lámpara, proceda como si-
gue:
– abra la tapa o puerta del maletero;
– saque la lámpara (A-fig. 47) ha-
ciendo palanca en el punto indicado; – vuelva a montar la lámpara introdu-
ciéndola en su posición correcta, primero por
un lado y luego, presionando por el otro,
hasta oír el “clic” de bloqueo. – sustituya la lámpara (B-fig. 48) se-
parándola de los contactos laterales y com-
probando que la lámpara nueva quede co-
rrectamente bloqueada entre sus contactos;
– vuelva a montar la lámpara introdu-
ciendo antes el lado con el conector y pre-
sionando después el otro lado hasta oír el
“clic” de bloqueo de la lengüeta de fijación
(C).
fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 204

QUÉ HACER SI
205

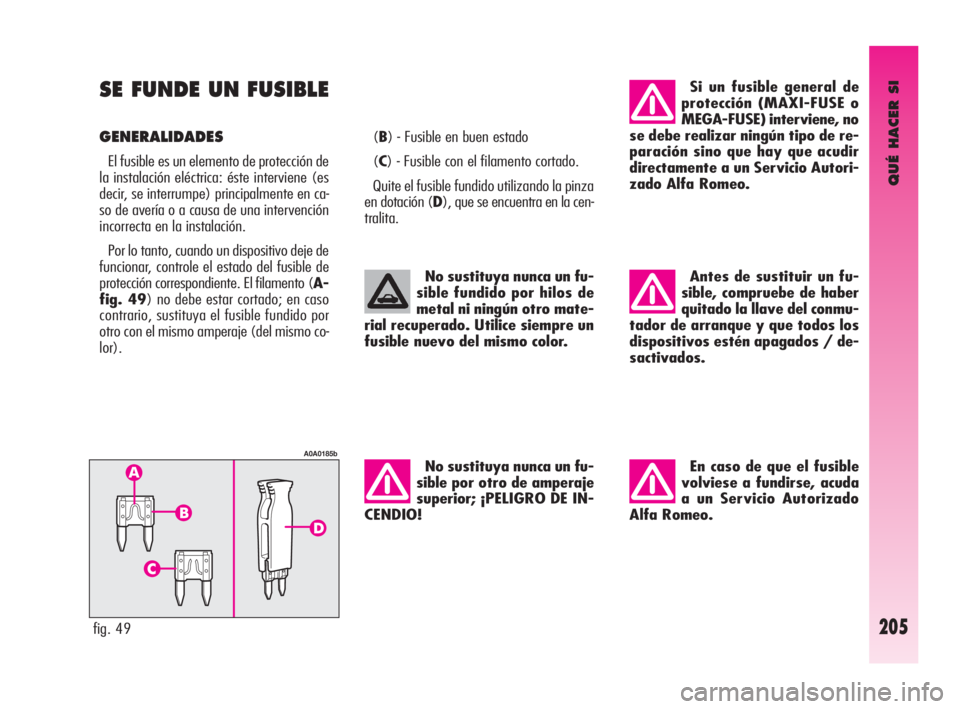

SE FUNDE UN FUSIBLE
GENERALIDADES
El fusible es un elemento de protección de
la instalación eléctrica: éste interviene (es
decir, se interrumpe) principalmente en ca-
so de avería o a causa de una intervención
incorrecta en la instalación.
Por lo tanto, cuando un dispositivo deje de
funcionar, controle el estado del fusible de
protección correspondiente. El filamento (A-
fig. 49) no debe estar cortado; en caso
contrario, sustituya el fusible fundido por
otro con el mismo amperaje (del mismo co-
lor).(B) - Fusible en buen estado
(C) - Fusible con el filamento cortado.
Quite el fusible fundido utilizando la pinza
en dotación (D), que se encuentra en la cen-
tralita.
fig. 49
A0A0185b
No sustituya nunca un fu-
sible fundido por hilos de
metal ni ningún otro mate-
rial recuperado. Utilice siempre un
fusible nuevo del mismo color.
No sustituya nunca un fu-
sible por otro de amperaje
superior; ¡PELIGRO DE IN-
CENDIO!
Si un fusible general de
protección (MAXI-FUSE o
MEGA-FUSE) interviene, no
se debe realizar ningún tipo de re-
paración sino que hay que acudir
directamente a un Servicio Autori-
zado Alfa Romeo.
Antes de sustituir un fu-
sible, compruebe de haber
quitado la llave del conmu-
tador de arranque y que todos los
dispositivos estén apagados / de-
sactivados.
En caso de que el fusible
volviese a fundirse, acuda
a un Servicio Autorizado
Alfa Romeo.
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 205

QUÉ HACER SI
206

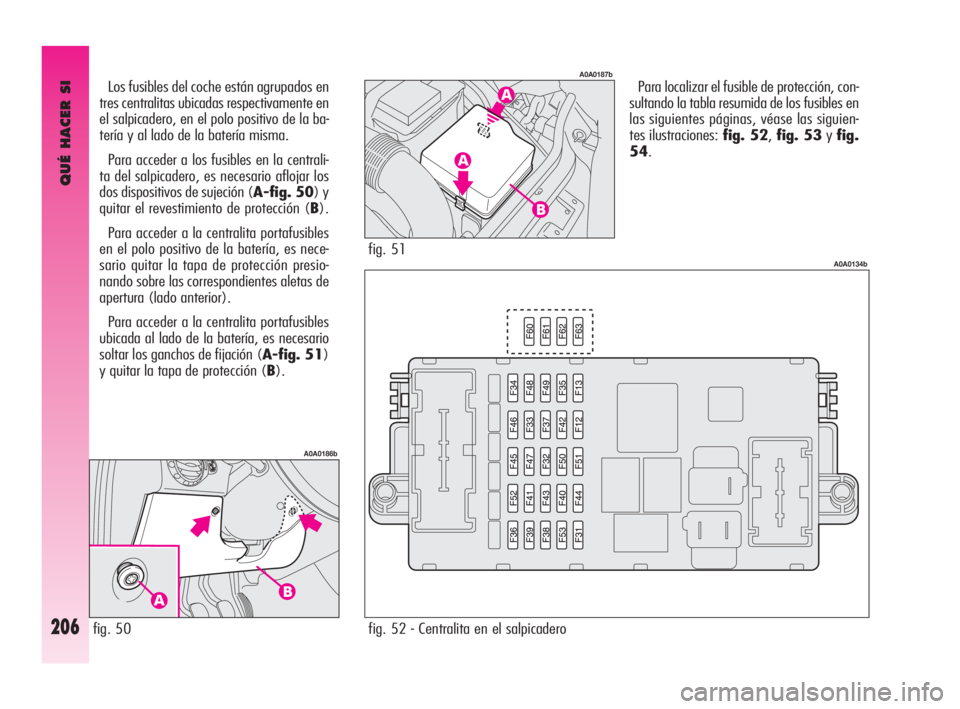

Para localizar el fusible de protección, con-
sultando la tabla resumida de los fusibles en
las siguientes páginas, véase las siguien-
tes ilustraciones: fig. 52,fig. 53yfig.
54. Los fusibles del coche están agrupados en
tres centralitas ubicadas respectivamente en
el salpicadero, en el polo positivo de la ba-
tería y al lado de la batería misma.
Para acceder a los fusibles en la centrali-
ta del salpicadero, es necesario aflojar los
dos dispositivos de sujeción (A-fig. 50) y
quitar el revestimiento de protección (B).
Para acceder a la centralita portafusibles
en el polo positivo de la batería, es nece-
sario quitar la tapa de protección presio-
nando sobre las correspondientes aletas de
apertura (lado anterior).
Para acceder a la centralita portafusibles
ubicada al lado de la batería, es necesario
soltar los ganchos de fijación (A-fig. 51)
y quitar la tapa de protección (B).
fig. 50
A0A0186b
fig. 51
A0A0187b
fig. 52 - Centralita en el salpicadero
A0A0134b
