QUÉ HACER SI
191fig. 20
A0A01103b

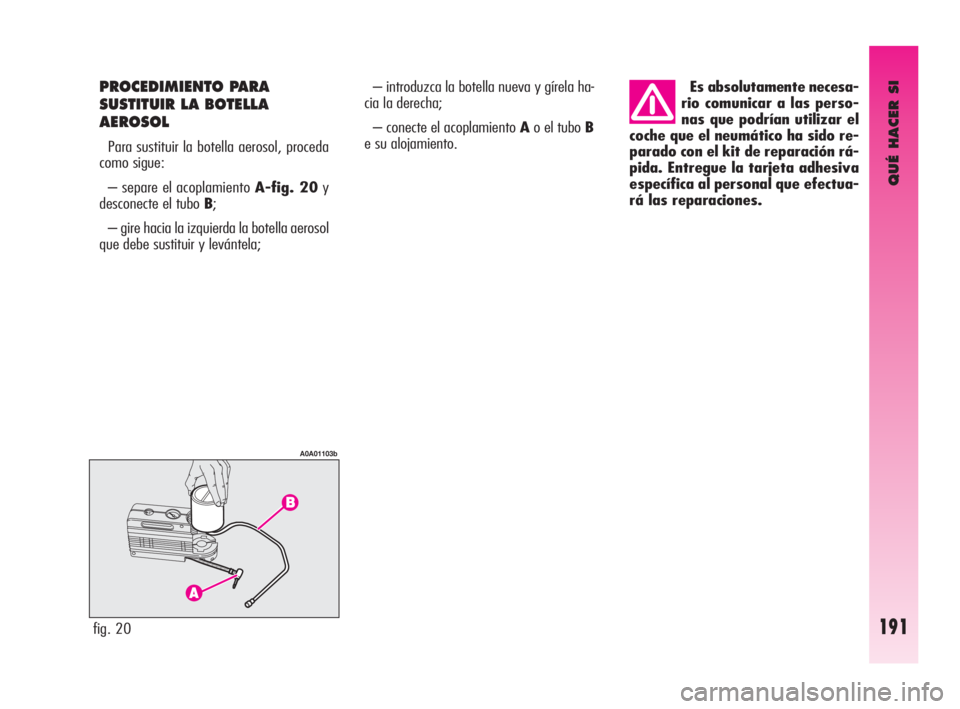

PROCEDIMIENTO PARA
SUSTITUIR LA BOTELLA
AEROSOL
Para sustituir la botella aerosol, proceda
como sigue:
– separe el acoplamiento A-fig. 20y
desconecte el tubo B;
– gire hacia la izquierda la botella aerosol
que debe sustituir y levántela; Es absolutamente necesa-
rio comunicar a las perso-
nas que podrían utilizar el
coche que el neumático ha sido re-
parado con el kit de reparación rá-
pida. Entregue la tarjeta adhesiva
específica al personal que efectua-
rá las reparaciones.
– introduzca la botella nueva y gírela ha-
cia la derecha;
– conecte el acoplamiento Ao el tubo B
e su alojamiento.
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 191

Las lámparas halógenas
se manejan únicamente to-
cando la parte de metal. Si
toca la parte transparente con los
dedos, disminuirá la intensidad de
la luz emitida e incluso puede re-
ducirse su duración. En caso de con-
tacto accidental, pásele un paño hu-
medecido con alcohol y deje que se
seque.
QUÉ HACER SI
192
Las lámparas halógenas
contienen gas a presión, en
caso de rotura podrían pro-

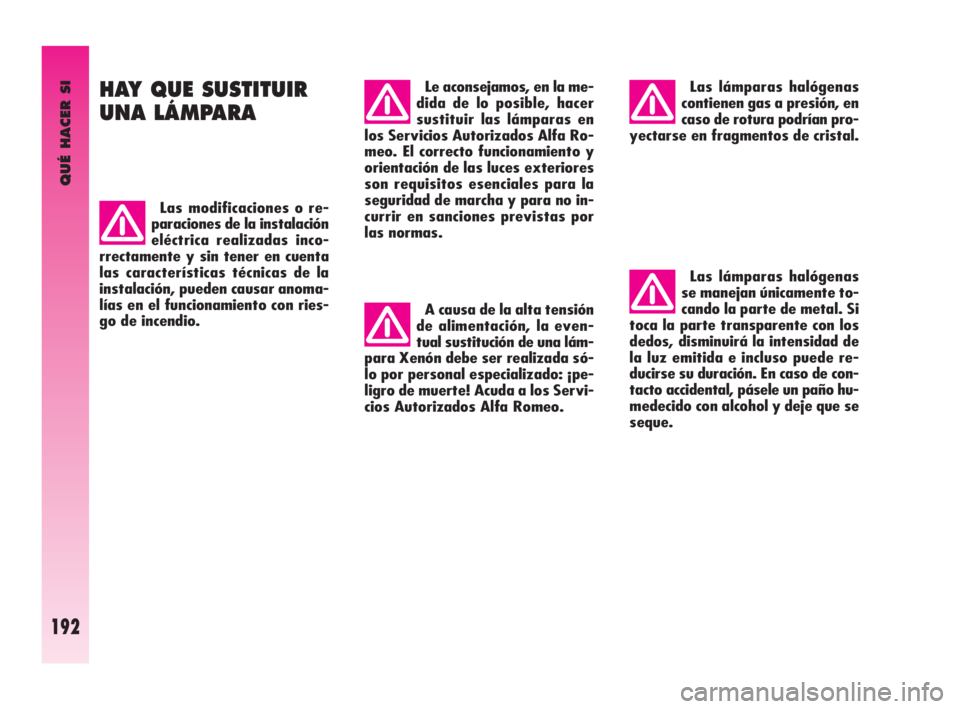

yectarse en fragmentos de cristal. HAY QUE SUSTITUIR
UNA LÁMPARA
Las modificaciones o re-
paraciones de la instalación
eléctrica realizadas inco-
rrectamente y sin tener en cuenta
las características técnicas de la
instalación, pueden causar anoma-
lías en el funcionamiento con ries-
go de incendio.
Le aconsejamos, en la me-
dida de lo posible, hacer
sustituir las lámparas en
los Servicios Autorizados Alfa Ro-
meo. El correcto funcionamiento y
orientación de las luces exteriores
son requisitos esenciales para la
seguridad de marcha y para no in-
currir en sanciones previstas por
las normas.
A causa de la alta tensión
de alimentación, la even-
tual sustitución de una lám-
para Xenón debe ser realizada só-
lo por personal especializado: ¡pe-
ligro de muerte! Acuda a los Servi-
cios Autorizados Alfa Romeo.
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 192

QUÉ HACER SI
193
D.-E. Lámparas halógenas
Para quitarlas, desenganche el mue-
lle de fijación correspondiente.
F. Lámparas Xenón
Para quitarlas, afloje el tornillo de fi-
jación y desenganche el muelle de fi-
jación correspondiente. INDICACIONES GENERALES
– Cuando no funcione una luz, antes de
sustituir la lámpara, verifique el estado del
fusible correspondiente.
– Para localizar los fusibles, consulte el
apartado “Se funde un fusible” en este ca-
pítulo.
– Antes de sustituir una lámpara, contro-
le que los contactos no estén oxidados.
– Las lámparas fundidas se deben susti-
tuir por otras del mismo tipo y potencia.
– Después de sustituir una lámpara de los
faros, verifique siempre su orientación por
motivos de seguridad.

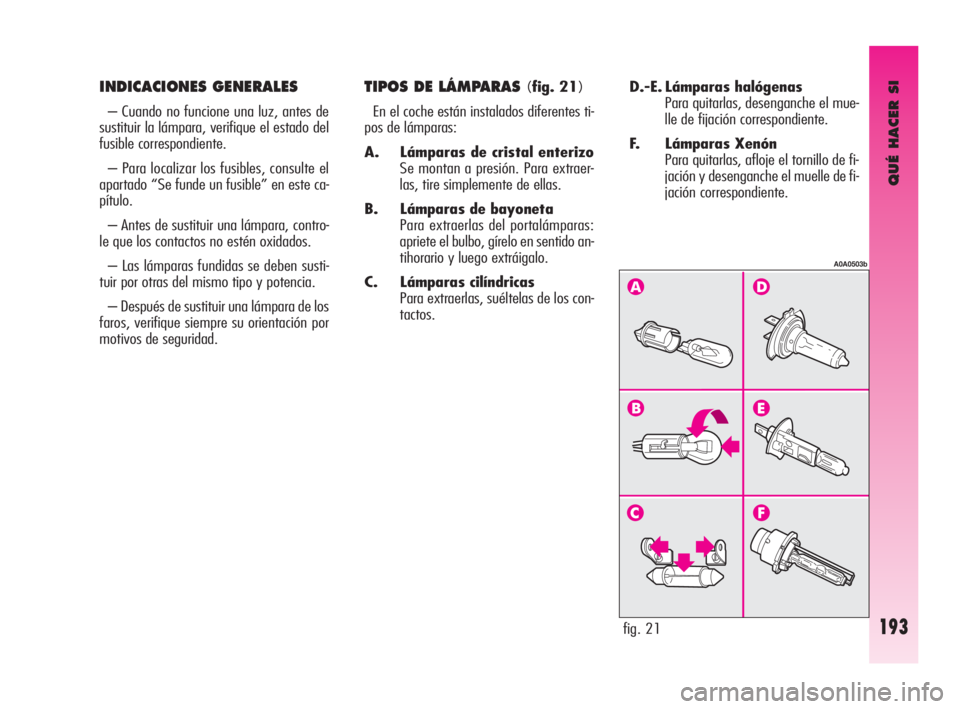

TIPOS DE LÁMPARAS (fig. 21)
En el coche están instalados diferentes ti-
pos de lámparas:
A. Lámparas de cristal enterizo
Se montan a presión. Para extraer-
las, tire simplemente de ellas.
B. Lámparas de bayoneta
Para extraerlas del portalámparas:
apriete el bulbo, gírelo en sentido an-
tihorario y luego extráigalo.
C. Lámparas cilíndricas
Para extraerlas, suéltelas de los con-
tactos.
fig. 21
A0A0503b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 193

QUÉ HACER SI
194

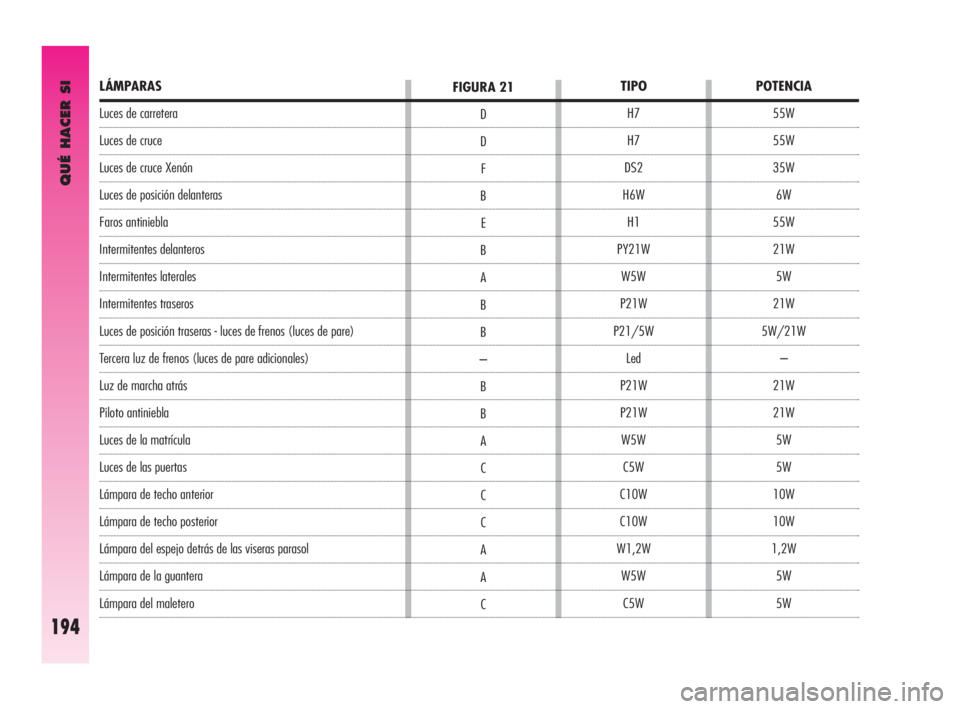

LÁMPARAS
Luces de carretera
Luces de cruce
Luces de cruce Xenón
Luces de posición delanteras
Faros antiniebla
Intermitentes delanteros
Intermitentes laterales
Intermitentes traseros
Luces de posición traseras - luces de frenos (luces de pare)
Tercera luz de frenos (luces de pare adicionales)
Luz de marcha atrás
Piloto antiniebla
Luces de la matrícula
Luces de las puertas
Lámpara de techo anterior
Lámpara de techo posterior
Lámpara del espejo detrás de las viseras parasol
Lámpara de la guantera
Lámpara del maletero FIGURA 21
D
D
F
B
E
B
A
B
B
–
B
B
A
C
C
C
A
A
CPOTENCIA
55W
55W
35W
6W
55W
21W
5W
21W
5W/21W
–
21W
21W
5W
5W
10W
10W
1,2W
5W
5W TIPO
H7
H7
DS2
H6W
H1
PY21W
W5W
P21W
P21/5W
Led
P21W
P21W
W5W
C5W
C10W
C10W
W1,2W
W5W
C5W
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 194

QUÉ HACER SI
195

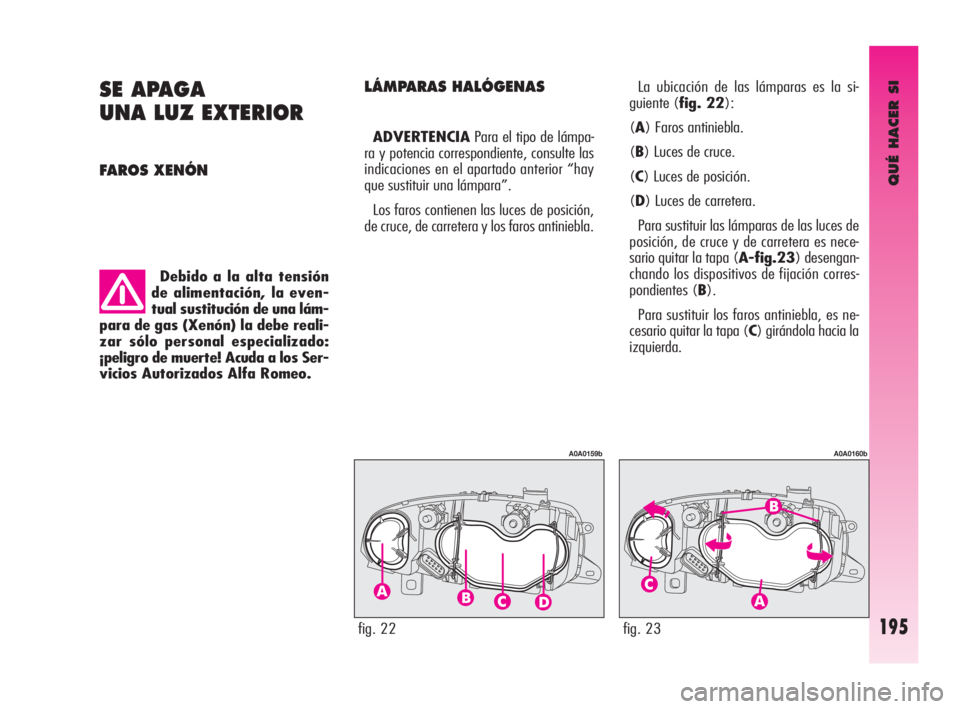

SE APAGA
UNA LUZ EXTERIOR
FAROS XENÓN
Debido a la alta tensión
de alimentación, la even-
tual sustitución de una lám-
para de gas (Xenón) la debe reali-
zar sólo personal especializado:
¡peligro de muerte! Acuda a los Ser-
vicios Autorizados Alfa Romeo.
LÁMPARAS HALÓGENAS La ubicación de las lámparas es la si-
guiente (fig. 22):
(A) Faros antiniebla.
(B) Luces de cruce.
(C) Luces de posición.
(D) Luces de carretera.
Para sustituir las lámparas de las luces de
posición, de cruce y de carretera es nece-
sario quitar la tapa (A-fig.23) desengan-
chando los dispositivos de fijación corres-
pondientes (B).
Para sustituir los faros antiniebla, es ne-
cesario quitar la tapa (C) girándola hacia la
izquierda. ADVERTENCIAPara el tipo de lámpa-
ra y potencia correspondiente, consulte las
indicaciones en el apartado anterior “hay
que sustituir una lámpara”.
Los faros contienen las luces de posición,
de cruce, de carretera y los faros antiniebla.
fig. 22
A0A0159b
fig. 23
A0A0160b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 195

– monte la lámpara nueva haciendo coin-
cidir las aletas de la parte metálica con las
ranuras específicas ubicadas en la parábo-
la del faro y vuelva a enganchar el muelle
de fijación de la lámpara (B).
– vuelva a enchufar el conector eléctrico
(A);
– vuelva a montar correctamente la tapa

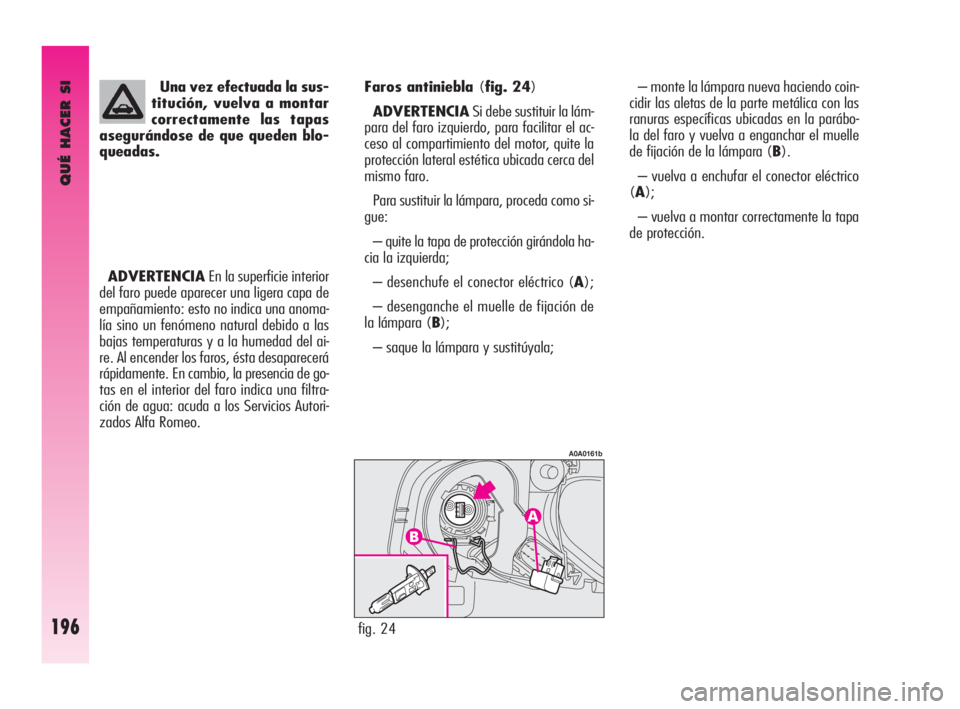

de protección. Faros antiniebla(fig. 24)
ADVERTENCIASi debe sustituir la lám-
para del faro izquierdo, para facilitar el ac-
ceso al compartimiento del motor, quite la
protección lateral estética ubicada cerca del
mismo faro.
Para sustituir la lámpara, proceda como si-
gue:
– quite la tapa de protección girándola ha-
cia la izquierda;
– desenchufe el conector eléctrico (A);
– desenganche el muelle de fijación de
la lámpara (B);
– saque la lámpara y sustitúyala;
fig. 24
A0A0161b
Una vez efectuada la sus-
titución, vuelva a montar
correctamente las tapas
asegurándose de que queden blo-
queadas.
ADVERTENCIAEn la superficie interior
del faro puede aparecer una ligera capa de
empañamiento: esto no indica una anoma-
lía sino un fenómeno natural debido a las
bajas temperaturas y a la humedad del ai-
re. Al encender los faros, ésta desaparecerá
rápidamente. En cambio, la presencia de go-
tas en el interior del faro indica una filtra-
ción de agua: acuda a los Servicios Autori-
zados Alfa Romeo.
QUÉ HACER SI
196
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 196

QUÉ HACER SI
197

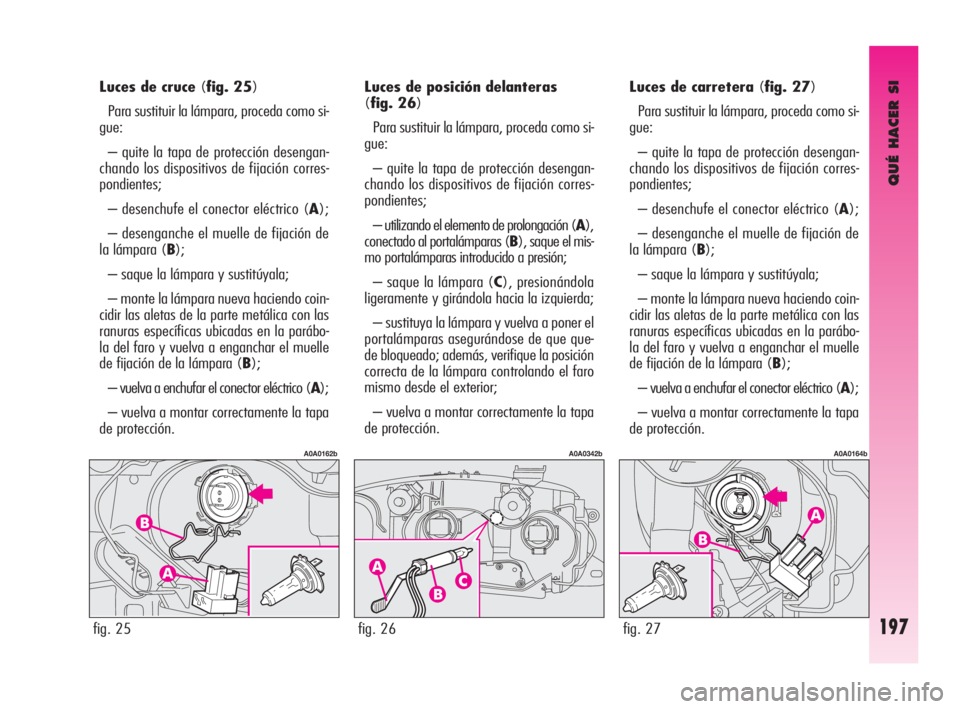

Luces de cruce (fig. 25)
Para sustituir la lámpara, proceda como si-
gue:
– quite la tapa de protección desengan-
chando los dispositivos de fijación corres-
pondientes;
– desenchufe el conector eléctrico (A);
– desenganche el muelle de fijación de
la lámpara (B);
– saque la lámpara y sustitúyala;
– monte la lámpara nueva haciendo coin-
cidir las aletas de la parte metálica con las
ranuras específicas ubicadas en la parábo-
la del faro y vuelva a enganchar el muelle
de fijación de la lámpara (B);
– vuelva a enchufar el conector eléctrico (A);
– vuelva a montar correctamente la tapa
de protección.
fig. 25
A0A0162b
Luces de carretera (fig. 27)
Para sustituir la lámpara, proceda como si-
gue:
– quite la tapa de protección desengan-
chando los dispositivos de fijación corres-
pondientes;
– desenchufe el conector eléctrico (A);
– desenganche el muelle de fijación de
la lámpara (B);
– saque la lámpara y sustitúyala;
– monte la lámpara nueva haciendo coin-
cidir las aletas de la parte metálica con las
ranuras específicas ubicadas en la parábo-
la del faro y vuelva a enganchar el muelle
de fijación de la lámpara (B);
– vuelva a enchufar el conector eléctrico (A);
– vuelva a montar correctamente la tapa
de protección.
fig. 27
A0A0164b
Luces de posición delanteras
(fig. 26)
Para sustituir la lámpara, proceda como si-
gue:
– quite la tapa de protección desengan-
chando los dispositivos de fijación corres-
pondientes;
– utilizando el elemento de prolongación (A),
conectado al portalámparas (B), saque el mis-
mo portalámparas introducido a presión;
– saque la lámpara (C), presionándola
ligeramente y girándola hacia la izquierda;
– sustituya la lámpara y vuelva a poner el
portalámparas asegurándose de que que-
de bloqueado; además, verifique la posición
correcta de la lámpara controlando el faro
mismo desde el exterior;
– vuelva a montar correctamente la tapa
de protección.
fig. 26
A0A0342b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 197

QUÉ HACER SI
198
– sustituya la lámpara;
– vuelva a poner el portalámparas ase-
gurándose de que quede bloqueado correc-
tamente;

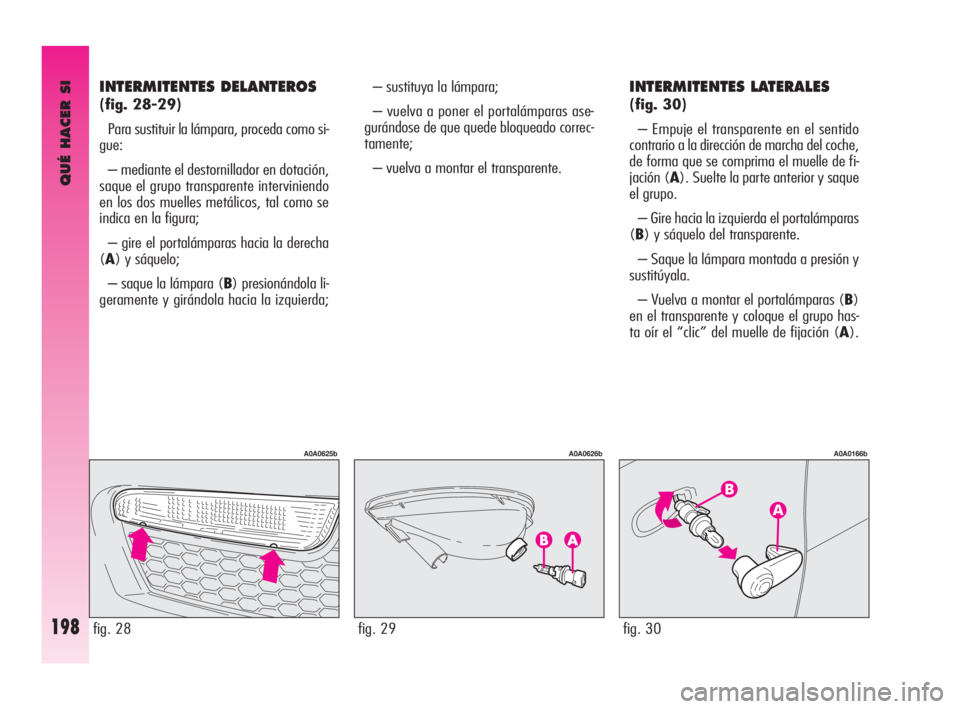

– vuelva a montar el transparente. INTERMITENTES LATERALES
(fig. 30)
– Empuje el transparente en el sentido
contrario a la dirección de marcha del coche,
de forma que se comprima el muelle de fi-
jación (A). Suelte la parte anterior y saque
el grupo.
– Gire hacia la izquierda el portalámparas
(B) y sáquelo del transparente.
– Saque la lámpara montada a presión y
sustitúyala.
– Vuelva a montar el portalámparas (B)
en el transparente y coloque el grupo has-
ta oír el “clic” del muelle de fijación (A).
fig. 29
A0A0626b
fig. 30
A0A0166b
INTERMITENTES DELANTEROS
(fig. 28-29)
Para sustituir la lámpara, proceda como si-
gue:
– mediante el destornillador en dotación,
saque el grupo transparente interviniendo
en los dos muelles metálicos, tal como se
indica en la figura;
– gire el portalámparas hacia la derecha
(A) y sáquelo;
– saque la lámpara (B) presionándola li-
geramente y girándola hacia la izquierda;
fig. 28
A0A0625b
179-215 Alfa GT Q2 SPA 7-07-2008 14:16 Pagina 198
