2010 Alfa Romeo Giulietta Notice d'entretien (in French)

153
153
153
153
153
153
155
155
155
155
155
155
15530
15
7,5
30
15
20
5
20
20
10
7,5
20

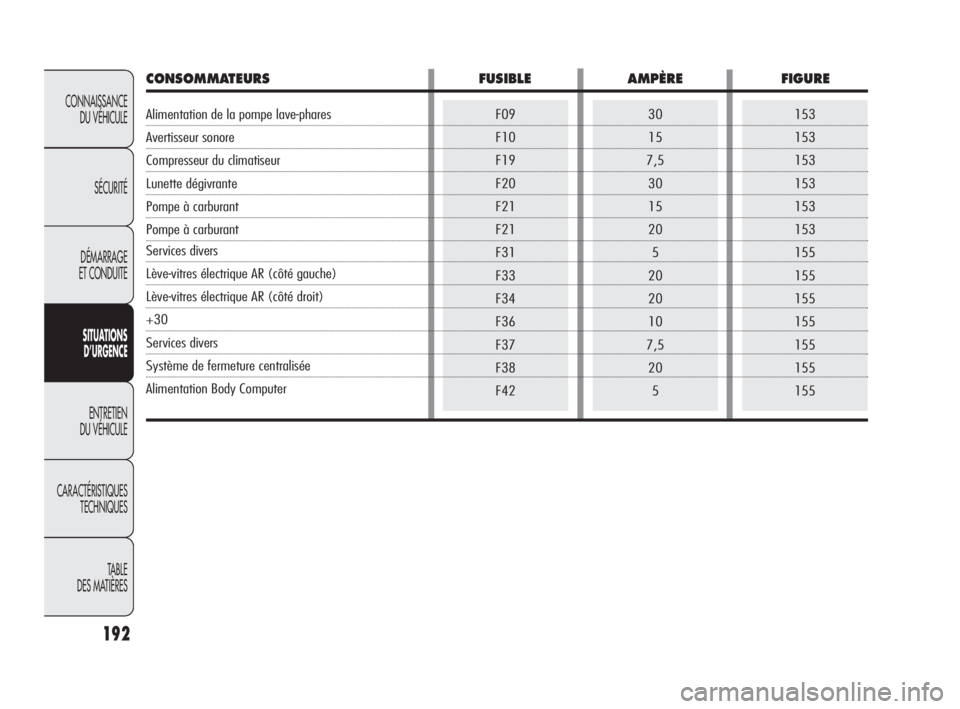

5F09
F10
F19
F20
F21
F21
F31
F33
F34
F36
F37
F38
F42
192
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
CONSOMMATEURS FUSIBLE AMPÈRE FIGURE
Alimentation de la pompe lave-phares
Avertisseur sonore
Compresseur du climatiseur
Lunette dégivrante
Pompe à carburant
Pompe à carburant
Services divers
Lève-vitres électrique AR (côté gauche)
Lève-vitres électrique AR (côté droit)
+30
Services divers
Système de fermeture centralisée
Alimentation Body Computer
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 192

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153
193
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

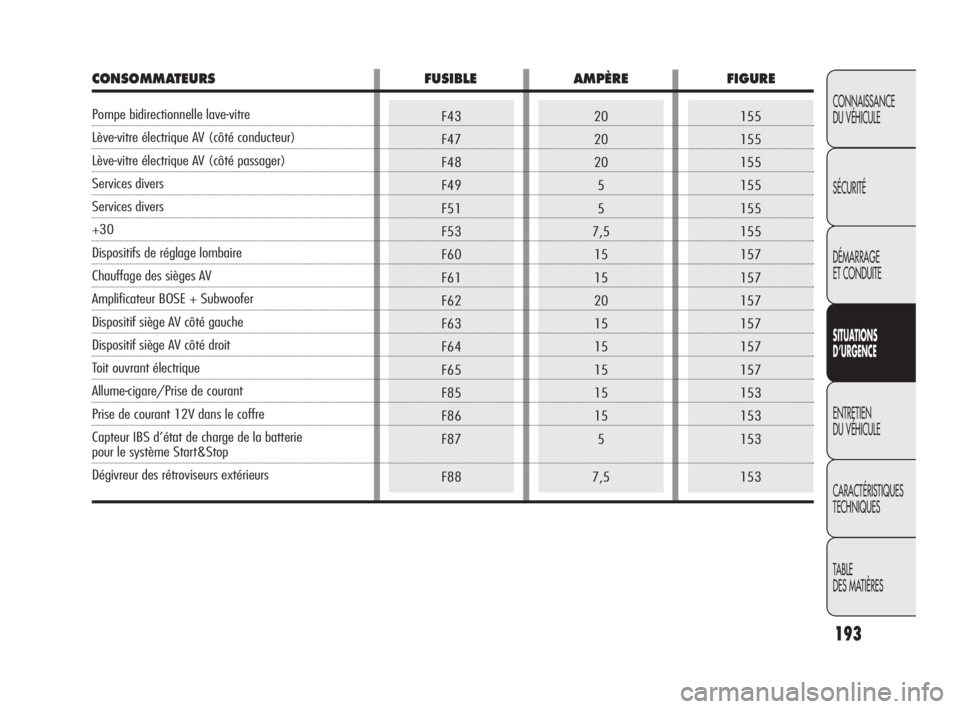

F43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88
CONSOMMATEURS FUSIBLE AMPÈRE FIGURE
Pompe bidirectionnelle lave-vitre
Lève-vitre électrique AV (côté conducteur)
Lève-vitre électrique AV (côté passager)
Services divers
Services divers
+30
Dispositifs de réglage lombaire
Chauffage des sièges AV
Amplificateur BOSE + Subwoofer
Dispositif siège AV côté gauche
Dispositif siège AV côté droit
Toit ouvrant électrique
Allume-cigare/Prise de courant
Prise de courant 12V dans le coffre
Capteur IBS d’état de charge de la batterie
pour le système Start&Stop
Dégivreur des rétroviseurs extérieurs
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 193

194
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

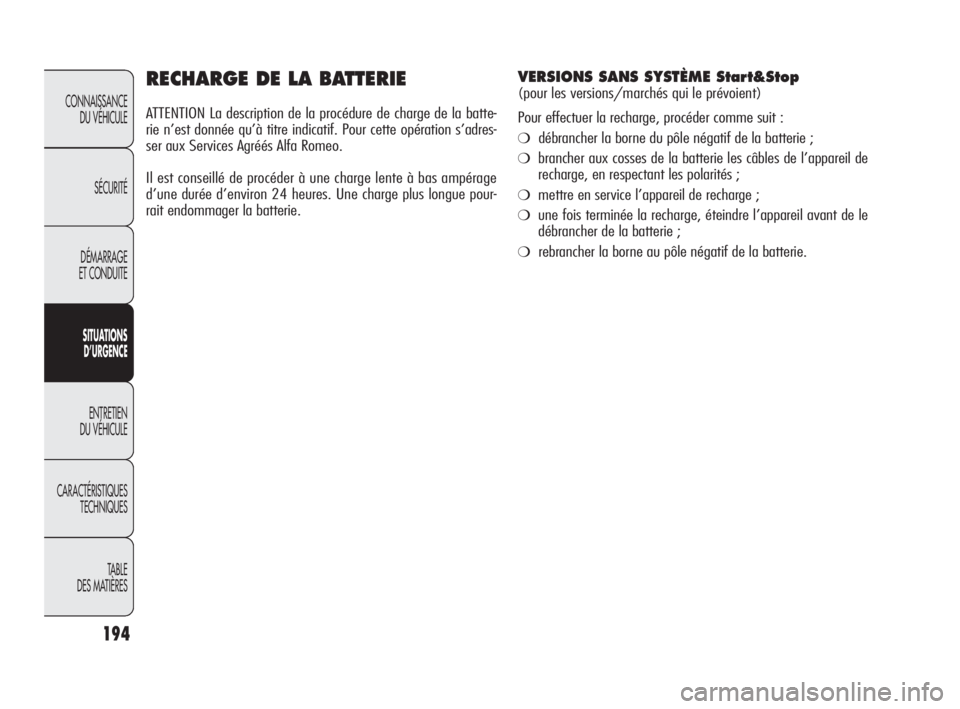

RECHARGE DE LA BATTERIE
ATTENTION La description de la procédure de charge de la batte-
rie n’est donnée qu’à titre indicatif. Pour cette opération s’adres-
ser aux Services Agréés Alfa Romeo.
Il est conseillé de procéder à une charge lente à bas ampérage
d’une durée d’environ 24 heures. Une charge plus longue pour-
rait endommager la batterie.
VERSIONS SANS SYSTÈME Start&Stop
(pour les versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder comme suit :
❍débrancher la borne du pôle négatif de la batterie ;
❍brancher aux cosses de la batterie les câbles de l’appareil de
recharge, en respectant les polarités ;
❍mettre en service l’appareil de recharge ;
❍une fois terminée la recharge, éteindre l’appareil avant de le
débrancher de la batterie ;
❍rebrancher la borne au pôle négatif de la batterie.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 194

195
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

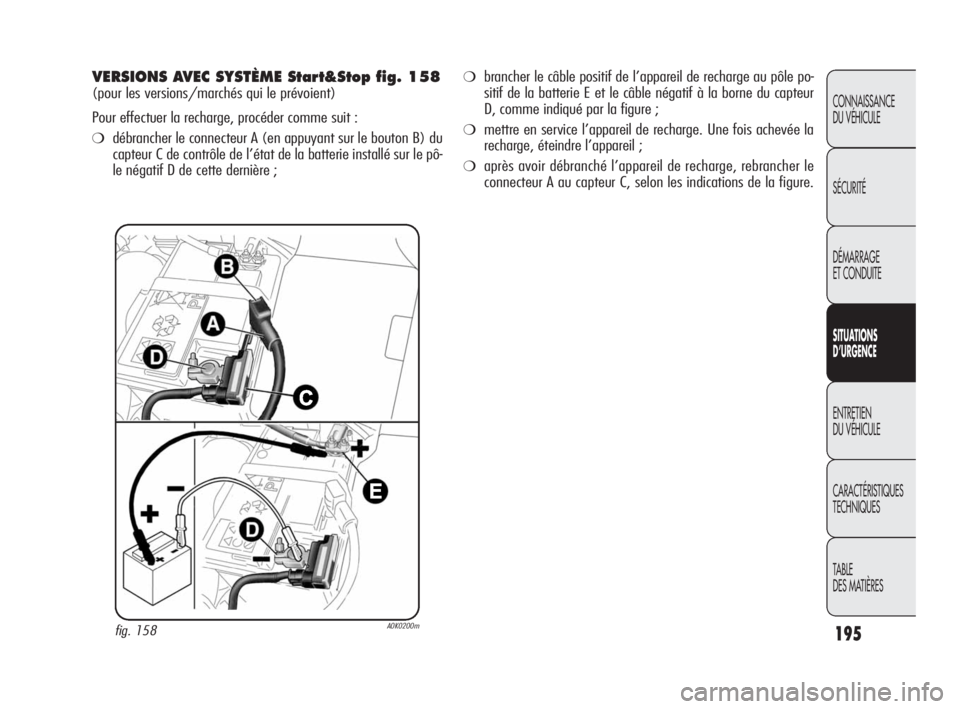

VERSIONS AVEC SYSTÈME Start&Stop fig. 158
(pour les versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder comme suit :
❍débrancher le connecteur A (en appuyant sur le bouton B) du
capteur C de contrôle de l’état de la batterie installé sur le pô-
le négatif D de cette dernière ;
fig. 158A0K0200m
❍brancher le câble positif de l’appareil de recharge au pôle po-
sitif de la batterie E et le câble négatif à la borne du capteur
D, comme indiqué par la figure ;
❍mettre en service l’appareil de recharge. Une fois achevée la
recharge, éteindre l’appareil ;
❍après avoir débranché l’appareil de recharge, rebrancher le
connecteur A au capteur C, selon les indications de la figure.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 195

196
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

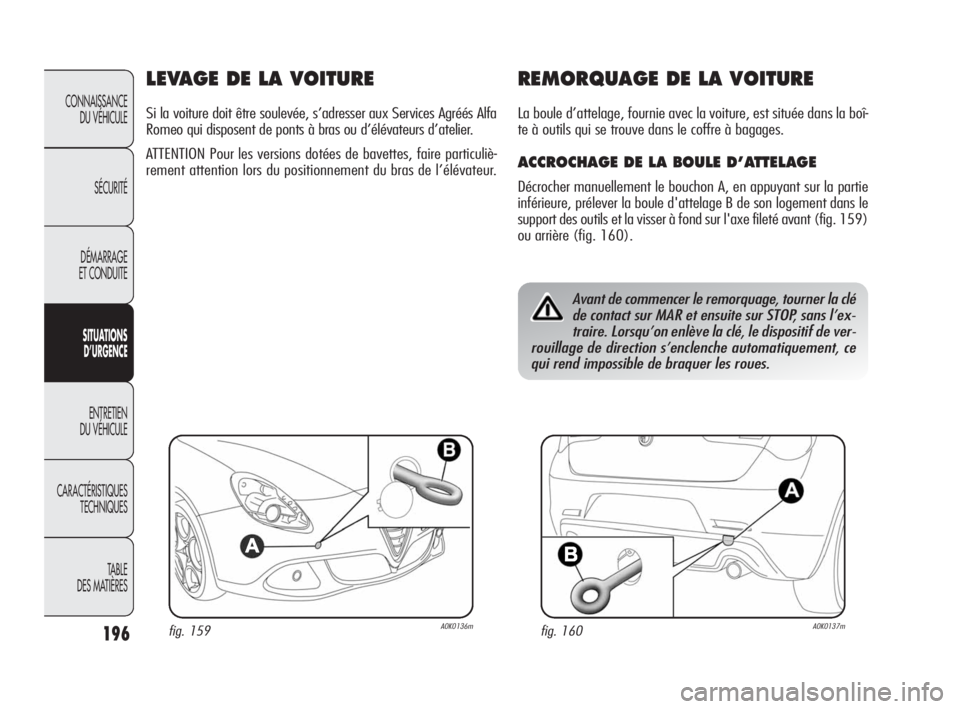

LEVAGE DE LA VOITURE
Si la voiture doit être soulevée, s’adresser aux Services Agréés Alfa
Romeo qui disposent de ponts à bras ou d’élévateurs d’atelier.
ATTENTION Pour les versions dotées de bavettes, faire particuliè-
rement attention lors du positionnement du bras de l’élévateur.
REMORQUAGE DE LA VOITURE
La boule d’attelage, fournie avec la voiture, est située dans la boî-
te à outils qui se trouve dans le coffre à bagages.
ACCROCHAGE DE LA BOULE D’ATTELAGE
Décrocher manuellement le bouchon A, en appuyant sur la partie
inférieure, prélever la boule d'attelage B de son logement dans le
support des outils et la visser à fond sur l'axe fileté avant (fig. 159)
ou arrière (fig. 160).
Avant de commencer le remorquage, tourner la clé
de contact sur MAR et ensuite sur STOP, sans l’ex-
traire. Lorsqu’on enlève la clé, le dispositif de ver-
rouillage de direction s’enclenche automatiquement, ce
qui rend impossible de braquer les roues.
fig. 159A0K0136mfig. 160A0K0137m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 196

197
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Pendant le remorquage, ne pas oublier que sans
le servofrein ni la direction électrique, tout frei-
nage et tout braquage nécessitent d’un effort su-
périeur sur la pédale et sur le volant. Ne pas utiliser de
câbles flexibles pour effectuer le remorquage et éviter les
à-coups. Pendant les opérations de remorquage, vérifier
que la fixation de la boule à la voiture n’endommage pas
les composants en contact. Lorsqu’on remorque le véhi-
cule, il faut respecter les normes spécifiques de circulation
routière concernant le dispositif de remorquage auss
i bien
que la conduite. Ne pas démarrer le moteur du véhicule,
au cours du remorquage. Avant de visser la boule, net-
toyer soigneusement l’axe fileté. Avant de procéder au
remorquage du véhicule, vérifier également d’avoir vis-
sé à fond la boule dans son logement.
Les boules d’attelage Av et AR doivent être utili-
sées uniquement pour des opérations d’assistan-
ce sur chaussée plate. Le remorquage EST permis
sur de courts trajets en utilisant le dispositif approprié
conforme au code de la route (barre rigide), en déplaçant
le véhicule sur chaussée plate pour préparation au re-
morquage ou au transport par dépanneuse. Les boules NE
DOIVENT PAS être utilisées pour des opérations de récu-
pération du véhicule hors réseau routier, ou en présence
d’obstacles et / ou pour des op
érations de remorquage
au moyen de câbles ou d’autres dispositifs non rigides.
Afin de respecter les conditions susmentionnées, il fau-
dra que les deux véhicules (celui qui remorque et celui qui
est remorqué) s’appliquent à rester bien alignés l’un der-
rière l’autre.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 197

page laissée intentionnellement blanche
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 198

199
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

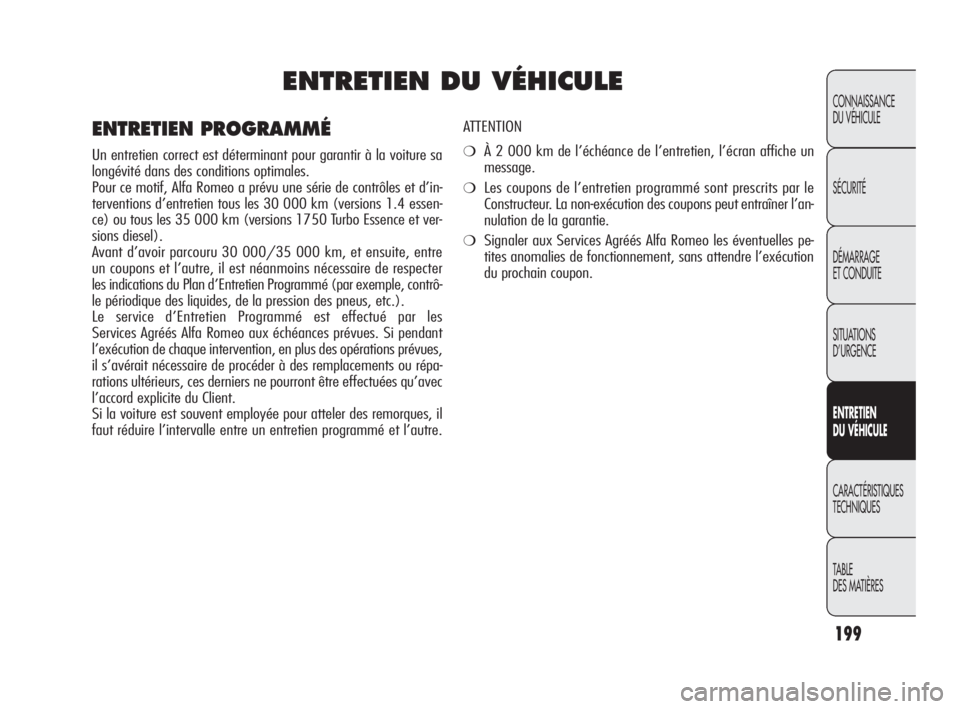

ENTRETIEN DU VÉHICULE
ATTENTION
❍À 2 000 km de l’échéance de l’entretien, l’écran affiche un
message.
❍Les coupons de l’entretien programmé sont prescrits par le
Constructeur. La non-exécution des coupons peut entraîner l’an-
nulation de la garantie.
❍Signaler aux Services Agréés Alfa Romeo les éventuelles pe-
tites anomalies de fonctionnement, sans attendre l’exécution
du prochain coupon.
ENTRETIEN PROGRAMMÉ
Un entretien correct est déterminant pour garantir à la voiture sa
longévité dans des conditions optimales.
Pour ce motif, Alfa Romeo a prévu une série de contrôles et d’in-
terventions d’entretien tous les 30 000 km (versions 1.4 essen-
ce) ou tous les 35 000 km (versions 1750 Turbo Essence et ver-
sions diesel).
Avant d’avoir parcouru 30 000/35 000 km, et ensuite, entre
un coupons et l’autre, il est néanmoins nécessaire de respecter
les indications du Plan d’Entretien Programmé (par exemple, contrô-
le périodi
que des liquides, de la pression des pneus, etc.).
Le service d’Entretien Programmé est effectué par les
Services Agréés Alfa Romeo aux échéances prévues. Si pendant
l’exécution de chaque intervention, en plus des opérations prévues,
il s’avérait nécessaire de procéder à des remplacements ou répa-
rations ultérieurs, ces derniers ne pourront être effectuées qu’avec
l’accord explicite du Client.
Si la voiture est souvent employ
ée pour atteler des remorques, il
faut réduire l’intervalle entre un entretien programmé et l’autre.
199-224 Alfa Giulietta FR 4ed 3-05-2010 14:08 Pagina 199
