2010 Alfa Romeo Giulietta Notice d'entretien (in French)

144
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

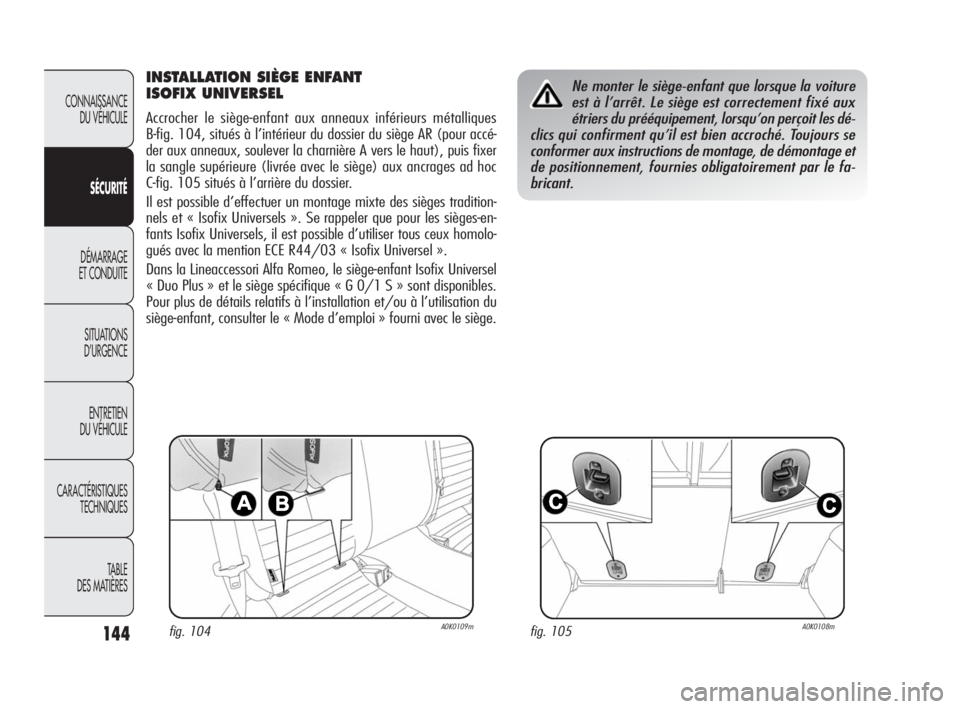

INSTALLATION SIÈGE ENFANT
ISOFIX UNIVERSEL
Accrocher le siège-enfant aux anneaux inférieurs métalliques
B-fig. 104, situés à l’intérieur du dossier du siège AR (pour accé-
der aux anneaux, soulever la charnière A vers le haut), puis fixer
la sangle supérieure (livrée avec le siège) aux ancrages ad hoc
C-fig. 105 situés à l’arrière du dossier.
Il est possible d’effectuer un montage mixte des sièges tradition-
nels et « Isofix Universels ». Se rappeler que pour les sièges-en-
fants Isofix Universels, il est possible d’utiliser tous ceux homolo-
gués avec la mention ECE R44/03 « Isofix Universel ».
Dans la Lineaccessori Alfa Romeo, le siège-enfant Isofix Universel
« Duo Plus » et le siège spécifique « G 0/1 S » sont disponibles.
Pour plus de détails relatifs à l’installation et/ou à l’utilisation du
siège-enfant, consulter le « Mode d’emploi » fourni avec le siège.
fig. 104A0K0109mfig. 105A0K0108m
Ne monter le siège-enfant que lorsque la voiture
est à l’arrêt. Le siège est correctement fixé aux
étriers du prééquipement, lorsqu’on perçoit les dé-
clics qui confirment qu’il est bien accroché. Toujours se
conformer aux instructions de montage, de démontage et
de positionnement, fournies obligatoirement par le fa-
bricant.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 144

145
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

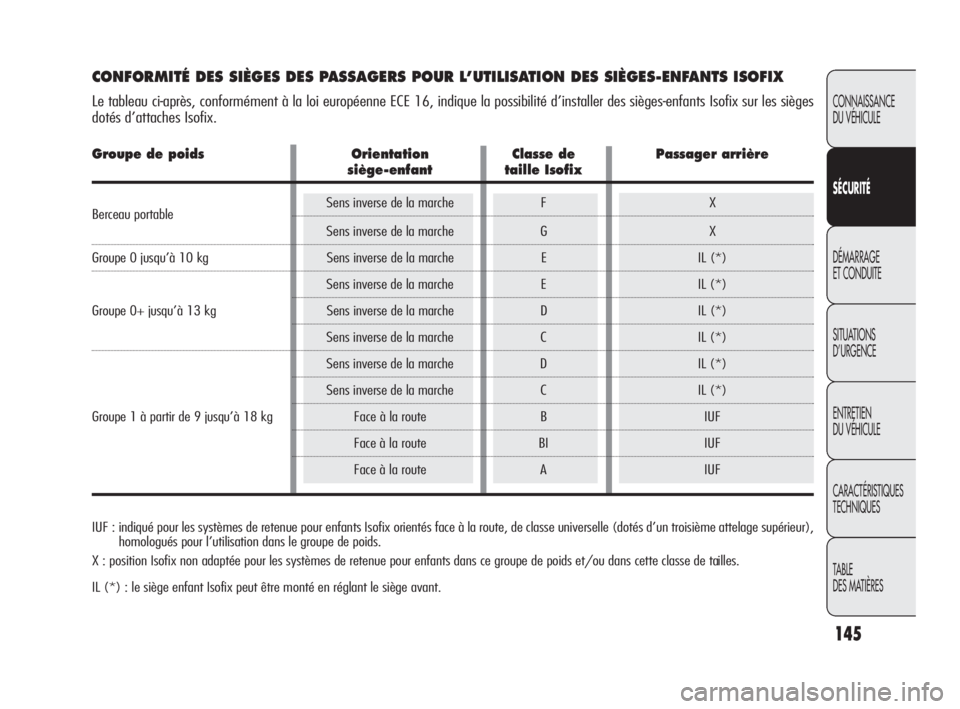

CONFORMITÉ DES SIÈGES DES PASSAGERS POUR L’UTILISATION DES SIÈGES-ENFANTS ISOFIX
Le tableau ci-après, conformément à la loi européenne ECE 16, indique la possibilité d’installer des sièges-enfants Isofix sur les sièges
dotés d’attaches Isofix.
IUF : indiqué pour les systèmes de retenue pour enfants Isofix orientés face à la route, de classe universelle (dotés d’un troisième attelage supérieur),
homologués pour l’utilisation dans le groupe de poids.
X : position Isofix non adaptée pour les systèmes de retenue pour enfants dans ce groupe de poids et/ou dans cette classe de tailles.
IL (*) : le siège enfant Isofix peut être monté en réglant le siège avant.
Groupe de poids Orientation Classe de Passager arrière
siège-enfant taille Isofix
Berceau portableSens inverse de la marche F X
Sens inverse de la marche G X
Groupe 0 jusqu’à 10 kg Sens inverse de la marche E IL (*)
Sens inverse de la marche E IL (*)
Groupe 0+ jusqu’à 13 kg Sens inverse de la marche D IL (*)
Sens inverse de la marche C IL (*)
Sens inverse de la marche D IL (*)
Sens inverse de la marche C IL (*)
Groupe 1 à partir de 9 jusqu’à 18 kg Face à la route B IUF
Face à la route BI IUF
Face à la route A IUF
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 145

146
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

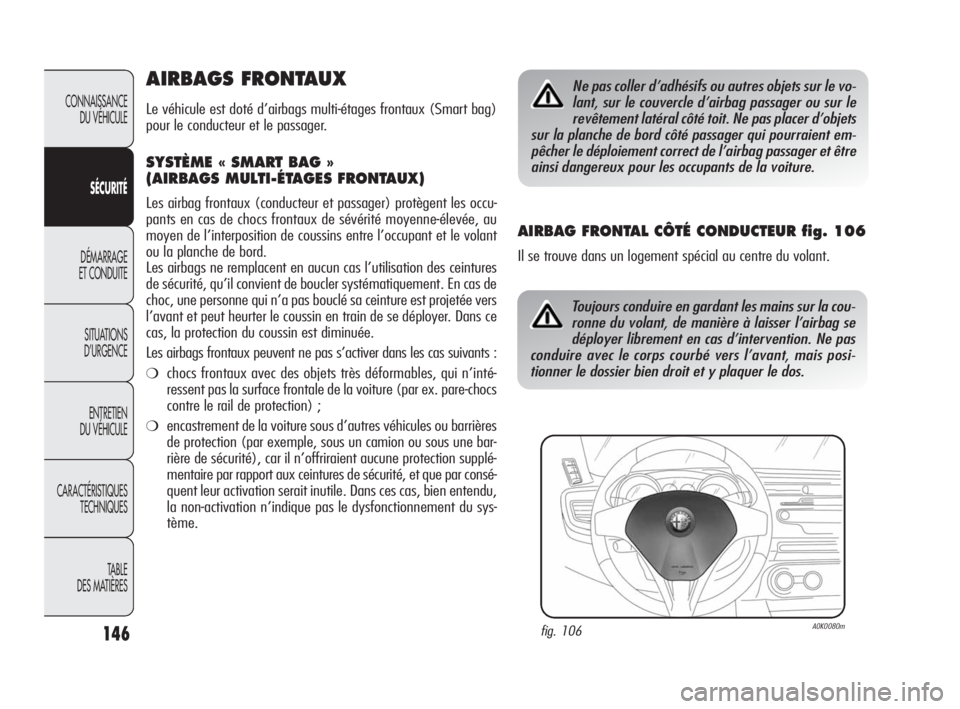

AIRBAGS FRONTAUX
Le véhicule est doté d’airbags multi-étages frontaux (Smart bag)
pour le conducteur et le passager.
SYSTÈME « SMART BAG »
(AIRBAGS MULTI-ÉTAGES FRONTAUX)
Les airbag frontaux (conducteur et passager) protègent les occu-
pants en cas de chocs frontaux de sévérité moyenne-élevée, au
moyen de l’interposition de coussins entre l’occupant et le volant
ou la planche de bord.
Les airbags ne remplacent en aucun cas l’utilisation des ceintures
de sécurité, qu’il convient de boucler systématiquement. En cas de
choc, une personne qui n’a pas bouclé sa ceinture est projetée vers
l’avant et peut heurter le coussin en train de se déployer. Dans ce
cas, la protection du coussin est diminuée.
Les airbags frontaux peuvent ne pas s’activer dans les cas suivants :
❍chocs frontaux avec des objets très déformables, qui n’inté-
ressent pas la surface frontale de la voiture (par ex. pare-chocs
contre le rail de protection) ;
❍encastrement de la voiture sous d’autres véhicules ou barrières
de protection (par exemple, sous un camion ou sous une bar-
rière de sécurité), car il n’offriraient aucune protection supplé-
mentaire par rapport aux ceintures de sécurité, et que par consé-
quent leur activation serait inutile. Dans ces cas, bien entendu,
la non-activation n’indique pas le dysfonctionnement du sys-
tème.
AIRBAG FRONTAL CÔTÉ CONDUCTEUR fig. 106
Il se trouve dans un logement spécial au centre du volant.
Ne pas coller d’adhésifs ou autres objets sur le vo-
lant, sur le couvercle d’airbag passager ou sur le
revêtement latéral côté toit. Ne pas placer d’objets
sur la planche de bord côté passager qui pourraient em-
pêcher le déploiement correct de l’airbag passager et être
ainsi dangereux pour les occupants de la voiture.
fig. 106A0K0080m
Toujours conduire en gardant les mains sur la cou-
ronne du volant, de manière à laisser l’airbag se
déployer librement en cas d’intervention. Ne pas
conduire avec le corps courbé vers l’avant, mais posi-
tionner le dossier bien droit et y plaquer le dos.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 146

147
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

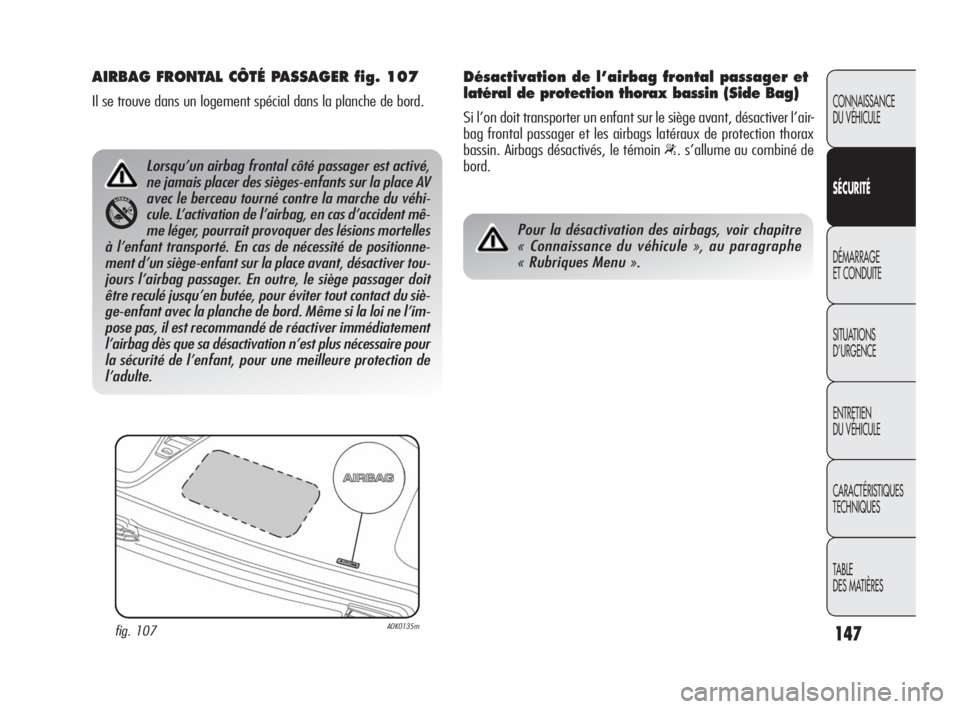

AIRBAG FRONTAL CÔTÉ PASSAGER fig. 107
Il se trouve dans un logement spécial dans la planche de bord.
fig. 107A0K0135m
Lorsqu’un airbag frontal côté passager est activé,
ne jamais placer des sièges-enfants sur la place AV
avec le berceau tourné contre la marche du véhi-
cule. L’activation de l’airbag, en cas d’accident mê-
me léger, pourrait provoquer des lésions mortelles
à l’enfant transporté. En cas de nécessité de positionne-
ment d’un siège-enfant sur la place avant, désactiver tou-
jours l’airbag passager. En outre, le siège passager doit
être reculé jusqu’en butée, pour éviter tout contact du siè-
ge-enfant avec la planche de bord. Même si la loi ne l’im-
pose pas, il est recommandé de réactiver immédiatement
l’airbag dès que sa désactivation n’est plus nécessaire pour
la sécurité de l’enfant, pour une meilleure protection de
l’adulte.
Pour la désactivation des airbags, voir chapitre
« Connaissance du véhicule », au paragraphe
« Rubriques Menu ».
Désactivation de l’airbag frontal passager et
latéral de protection thorax bassin (Side Bag)
Si l’on doit transporter un enfant sur le siège avant, désactiver l’air-
bag frontal passager et les airbags latéraux de protection thorax
bassin. Airbags désactivés, le témoin
“. s’allume au combiné de
bord.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 147

148
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

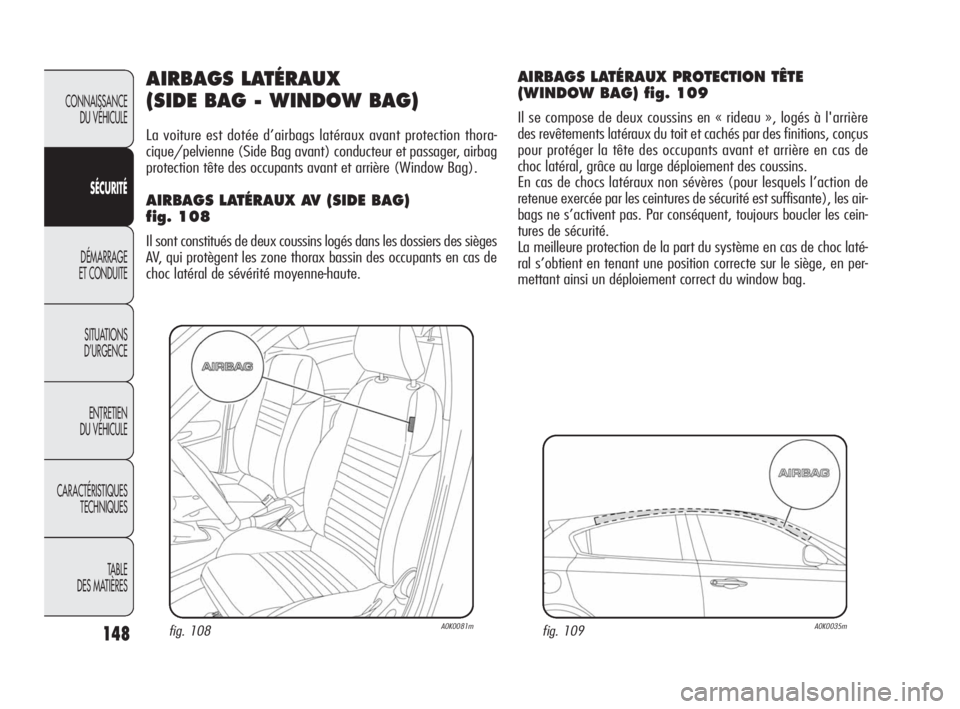

AIRBAGS LATÉRAUX
(SIDE BAG - WINDOW BAG)
La voiture est dotée d’airbags latéraux avant protection thora-
cique/pelvienne (Side Bag avant) conducteur et passager, airbag
protection tête des occupants avant et arrière (Window Bag).
AIRBAGS LATÉRAUX AV (SIDE BAG)
fig. 108
Il sont constitués de deux coussins logés dans les dossiers des sièges
AV, qui protègent les zone thorax bassin des occupants en cas de
choc latéral de sévérité moyenne-haute.
fig. 108A0K0081mfig. 109A0K0035m
AIRBAGS LATÉRAUX PROTECTION TÊTE
(WINDOW BAG) fig. 109
Il se compose de deux coussins en « rideau », logés à l'arrière
des revêtements latéraux du toit et cachés par des finitions, conçus
pour protéger la tête des occupants avant et arrière en cas de
choc latéral, grâce au large déploiement des coussins.
En cas de chocs latéraux non sévères (pour lesquels l’action de
retenue exercée par les ceintures de sécurité est suffisante), les air-
bags ne s’activent pas. Par conséquent, toujours boucler les cein-
tures de sécurité.
La meilleure protection de la part du système en cas de choc laté-
ral s’obtient en tenant une position correcte sur le siège, en per-
mettant ainsi un déploiement correct du window bag.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 148

149
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

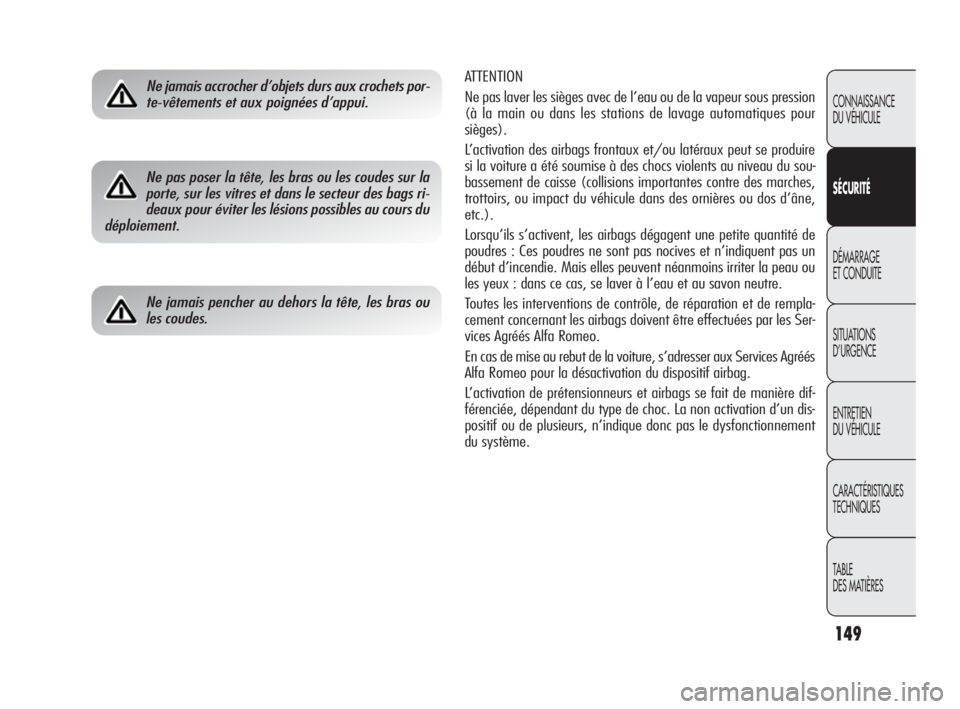

ATTENTION
Ne pas laver les sièges avec de l’eau ou de la vapeur sous pression
(à la main ou dans les stations de lavage automatiques pour
sièges).
L’activation des airbags frontaux et/ou latéraux peut se produire
si la voiture a été soumise à des chocs violents au niveau du sou-
bassement de caisse (collisions importantes contre des marches,
trottoirs, ou impact du véhicule dans des ornières ou dos d’âne,
etc.).
Lorsqu’ils s’activent, les airbags dégagent une petite quantité de
poudres : Ces poudres ne sont pas nocives et n’indiquent pas un
début d’incendie. Mais elles peuvent néanmoins irriter la peau ou
les yeux : dans ce cas, se laver à l’eau et au savon neutre.
Toutes les interventions de contrôle, de réparation et de rempla-
cement concernant les airbags doivent être effectuées par les Ser-
vices Agréés Alfa Romeo.
En cas de mise au rebut de la voiture, s’adresser aux Services Agréés
Alfa Romeo pour la désactivation du dispositif airbag.
L’activation de prétensionneurs et airbags se fait de manière dif-
férenciée, dépendant du type de choc. La non activation d’un dis-
positif ou de plusieurs, n’indique donc pas le dysfonctionnement
du système.Ne jamais accrocher d’objets durs aux crochets por-
te-vêtements et aux poignées d’appui.
Ne pas poser la tête, les bras ou les coudes sur la
porte, sur les vitres et dans le secteur des bags ri-
deaux pour éviter les lésions possibles au cours du
déploiement.
Ne jamais pencher au dehors la tête, les bras ou
les coudes.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 149

150
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

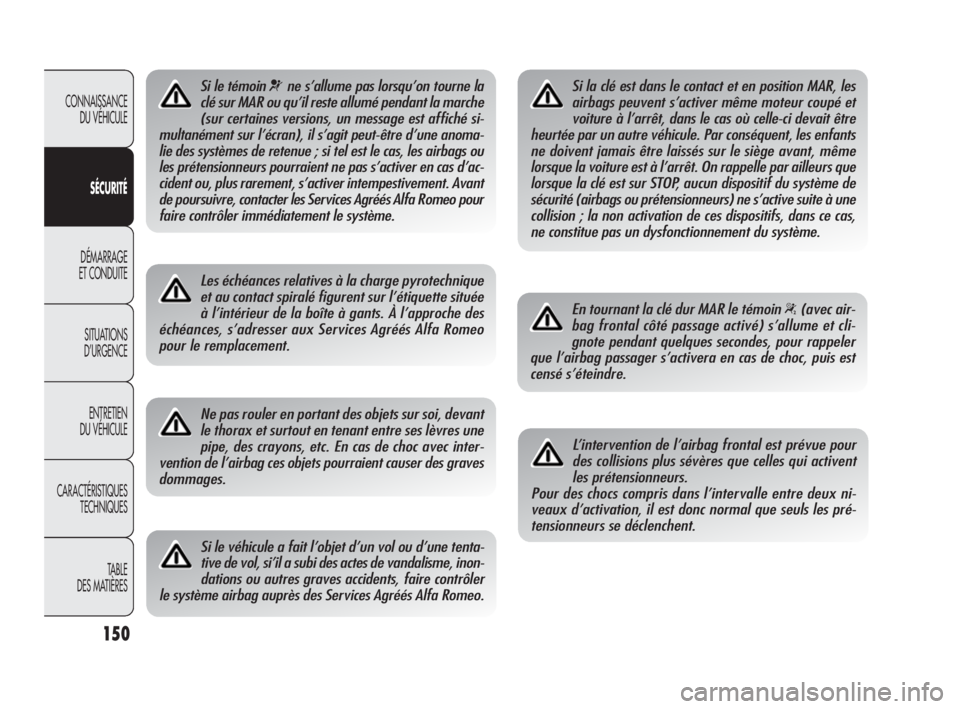

Si le témoin ¬ne s’allume pas lorsqu’on tourne la
clé sur MAR ou qu’il reste allumé pendant la marche
(sur certaines versions, un message est affiché si-
multanément sur l’écran), il s’agit peut-être d’une anoma-
lie des systèmes de retenue ; si tel est le cas, les airbags ou
les prétensionneurs pourraient ne pas s’activer en cas d’ac-
cident ou, plus rarement, s’activer intempestivement. Avant
de poursuivre, contacter les Services Agréés Alfa Romeo pour
faire contrôler immédiatement le système.
Les échéances relatives à la charge pyrotechnique
et au contact spiralé figurent sur l’étiquette située
à l’intérieur de la boîte à gants. À l’approche des
échéances, s’adresser aux Services Agréés Alfa Romeo
pour le remplacement.
Ne pas rouler en portant des objets sur soi, devant
le thorax et surtout en tenant entre ses lèvres une
pipe, des crayons, etc. En cas de choc avec inter-
vention de l’airbag ces objets pourraient causer des graves
dommages.
Si le véhicule a fait l’objet d’un vol ou d’une tenta-
tive de vol, si’il a subi des actes de vandalisme, inon-
dations ou autres graves accidents, faire contrôler
le système airbag auprès des Services Agréés Alfa Romeo.
Si la clé est dans le contact et en position MAR, les
airbags peuvent s’activer même moteur coupé et
voiture à l’arrêt, dans le cas où celle-ci devait être
heurtée par un autre véhicule. Par conséquent, les enfants
ne doivent jamais être laissés sur le siège avant, même
lorsque la voiture est à l’arrêt. On rappelle par ailleurs que
lorsque la clé est sur STOP, aucun dispositif du système de
sécurité (airbags ou prétensionneurs) ne s’active suite à une
collision ; la non activation de ces dispositifs, dans ce cas,
ne constitue pas un dysfonctionnement du système.
En tournant la clé dur MAR le témoin “(avec air-
bag frontal côté passage activé) s’allume et cli-
gnote pendant quelques secondes, pour rappeler
que l’airbag passager s’activera en cas de choc, puis est
censé s’éteindre.
L’intervention de l’airbag frontal est prévue pour
des collisions plus sévères que celles qui activent
les prétensionneurs.
Pour des chocs compris dans l’intervalle entre deux ni-
veaux d’activation, il est donc normal que seuls les pré-
tensionneurs se déclenchent.
131-150 Alfa Giulietta FR 4ed 26-04-2010 11:26 Pagina 150

151
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

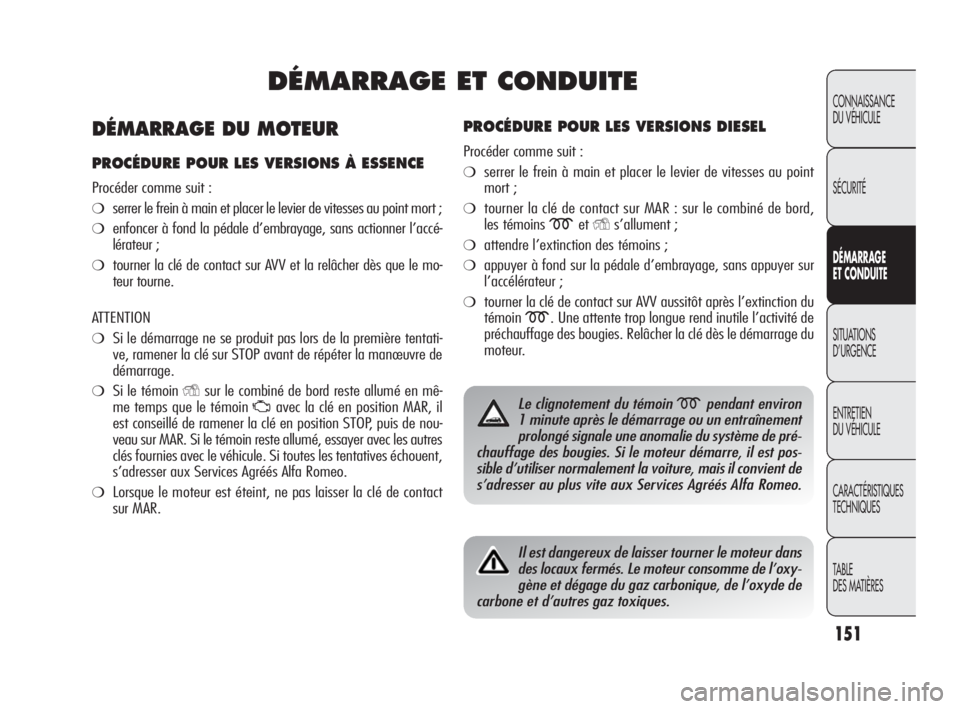

DÉMARRAGE ET CONDUITE
PROCÉDURE POUR LES VERSIONS DIESEL
Procéder comme suit :
❍serrer le frein à main et placer le levier de vitesses au point
mort ;
❍tourner la clé de contact sur MAR : sur le combiné de bord,
les témoins
met Ys’allument ;
❍attendre l’extinction des témoins ;
❍appuyer à fond sur la pédale d’embrayage, sans appuyer sur
l’accélérateur ;
❍tourner la clé de contact sur AVV aussitôt après l’extinction du
témoin
m. Une attente trop longue rend inutile l’activité de
préchauffage des bougies. Relâcher la clé dès le démarrage du
moteur.
Le clignotement du témoin mpendant environ
1 minute après le démarrage ou un entraînement
prolongé signale une anomalie du système de pré-
chauffage des bougies. Si le moteur démarre, il est pos-
sible d’utiliser normalement la voiture, mais il convient de
s’adresser au plus vite aux Services Agréés Alfa Romeo.
Il est dangereux de laisser tourner le moteur dans
des locaux fermés. Le moteur consomme de l’oxy-
gène et dégage du gaz carbonique, de l’oxyde de
carbone et d’autres gaz toxiques.
DÉMARRAGE DU MOTEUR
PROCÉDURE POUR LES VERSIONS À ESSENCE
Procéder comme suit :
❍serrer le frein à main et placer le levier de vitesses au point mort ;
❍enfoncer à fond la pédale d’embrayage, sans actionner l’accé-
lérateur ;
❍tourner la clé de contact sur AVV et la relâcher dès que le mo-
teur tourne.
ATTENTION
❍Si le démarrage ne se produit pas lors de la première tentati-
ve, ramener la clé sur STOP avant de répéter la manœuvre de
démarrage.
❍Si le témoin Ysur le combiné de bord reste allumé en mê-
me temps que le témoin
Uavec la clé en position MAR, il
est conseillé de ramener la clé en position STOP, puis de nou-
veau sur MAR. Si le témoin reste allumé, essayer avec les autres
clés fournies avec le véhicule. Si toutes les tentatives échouent,
s’adresser aux Services Agréés Alfa Romeo.
❍Lorsque le moteur est éteint, ne pas laisser la clé de contact
sur MAR.
151-160 Alfa Giulietta FR 3ed 13-04-2010 11:34 Pagina 151
