2010 Alfa Romeo Giulietta Notice d'entretien (in French)

16
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
Capteurs de stationnement défectueux
(pour les versions/marchés qui les prévoient)
Voir ce qui est décrit pour le témoin
t.
Anomalie du capteur de luminosité
(pour les versions/marchés qui le prévoient)
Le témoin s’allume lorsqu’une anomalie du capteur de luminosi-
té est détectée.
Anomalie des feux adaptatifs AFS
(pour les versions/marchés qui les prévoient)
Le témoin s’allume lorsqu’on relève une anomalie aux feux adap-
tatifs AFS (voir paragraphe « Feux adaptatifs AFS » dans ce cha-
pitre). Le message dédié apparaît sur l’écran.
Anomalie du dispositif anti-pincement
Le témoin s’allume lorsqu’une anomalie du système anti-pince-
ment des vitres est détectée. Le message dédié apparaît sur l’écran.
Anomalie du capteur de pression huile
moteur
Le témoin s’allume en présence d’une anomalie du capteur de pres-
sion d’huile moteur. Le message dédié apparaît sur l’écran.
Feux de brouillard AR (jaune ambre)
Le témoin s’allume en allumant les feux AR de
brouillard. Lorsque les feux sont allumés, la DEL située
sur le bouton s’illumine
4.
4
Feux antibrouillard (vert)
Le témoin s’allume en allumant les feux antibrouillard.
Lorsque les feux sont allumés, la DEL située sur le bou-
ton s’illumine
5.
5
Feux de position (vert)
Le témoin s’allume en allumant les feux AR de
brouillard.
Follow me home (vert)
Le témoin s’allume (avec l’affichage d’un message à l’écran) en
cas d’utilisation de ce dispositif (voir paragraphe « Dispositif Fol-
low me home » dans ce chapitre).
3
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 16

17
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Feux de croisement (vert)
Le témoin s’allume en allumant les feux de croisement.2U
Feux de route (bleu)
Le témoin s’allume en allumant les feux de route.1
Clignotant gauche (vert)
Le témoin s’allume lorsque le levier de commande des
indicateurs de direction est déplacé vers le bas et que le
bouton signaux de détresse est enfoncé.
Clignotant droit (vert)
Le témoin s’allume lorsque le levier de commande des
indicateurs de direction est déplacé vers le haut et que
le bouton signaux de détresse est enfoncé.
R
E
Activation/désactivation
système Start&Stop
(pour les versions/marchés qui le prévoient)
Anomalie système Start&Stop
Activation système Start&Stop
L’activation du système Start&Stop est signalée par l’affichage d’un
message à l’écran.
Dans cette condition, la DEL sur la touche
Tsituée sur la platine des
commandes (voir paragraphe « Start&Stop » dans ce chapitre)
est éteinte.
Désactivation système Start&Stop
❍Versions avec écran multifonction : l’activation du système
Start&Stop est signalée par l’affichage d’un message à l’écran.
❍Versions avec écran multifonction : l’activation du système
Start&Stop est signalée par l’affichage à l’écran d’un symbo-
le
T+ message à l’écran.
Avec le système désactivé, la DEL sur la touche
Uest allumée.
Anomalie système Start&Stop
En cas d’anomalie du système Start&Stop à l’écran, le symbole
Uest visualisé l’écran en mode clignotant. Dans ce cas, s’adres-
ser aux Services Agréés Alfa Romeo. Le message dédié apparaît
sur l’écran.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 17

18
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
Anomalie du capteur de luminosité
(pour les versions/marchés qui le prévoient)
Sur certaines versions, l’écran affiche un message +
un symbole en cas d’anomalie du capteur de luminosité.1
Présence possible de verglas sur la
route
Sur les versions dotées d’un « écran multifonction re-
configurable », seront visualisés un message + un symbole
lorsque la température extérieure est inférieure ou égale à 3 °C.
Les versions dotées d’un « Écran multifonction » affichent unique-
ment le message dédié.
ATTENTION En cas d’anomalie de la sonde de température exté-
rieure, l’écran affichera des tirets à la place de la valeur.
√
Dispositif de blocage carburant
Sur certaines versions, l’écran affiche un message +
un symbole en cas d’intervention du dispositif de blo-
cage carburant. Pour la procédure de réactivation du système de
blocage de carburant, voir le paragraphe « Système de blocage
du carburant » dans ce chapitre.s
Anomalie feux extérieurs
Sur certaines versions, l’écran affiche un message + un
symbole en cas de défaillance du système d’éclairage,
et notamment :
–feuxdejour(DRL)
– feux de position
– feux de direction
– feux antibrouillard arrière
– éclaireurs de plaque.
L’anomalie qui se réfère à ces ampoules peut être : la brûlure d’une
ou de plusieurs ampoules, la brûlure d’un fusible de protection ou
bien l’interruption du branchement électrique.W
Anomalie des feux de stop
Sur certaines versions, l’écran affiche un message +
un symbole en cas de défaillance des feux de stop. L’ano-
malie en question pourrait être due à une ampoule grillée, au fu-
sible de protection grillé ou bien à l’interruption de la connexion
électrique.T
Coffre ouvert
Sur certaines versions, un message et un symbole s’af-
fichent à l’écran lorsque le coffre est ouvert.
R
Capot moteur ouvert
Sur certaines versions, un message et un symbole s’affi-
chent à l’écran lorsque le capot moteur est ouvert.
S
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 18

19
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRESAnomalie des capteurs
de stationnement
(pour les versions/marchés qui le prévoient)
Sur certaines versions, l’écran affiche un message + un symbole
en cas d’anomalie des capteurs de parking.
Visualisation sélection mode de conduite
(Système « Alfa DNA »)
(pour les versions/marchés qui le prévoient)
Sur les versions dotées d’un « Écran multifonction reconfigurable»,
un message + un symbole sont affichés lors de l’activation des mo-
dalités de conduite « DYNAMIC », « NORMAL » ou « ALL WEATHER
». Lorsque l’une des ces modalités n’est pas disponible, l’écran
affiche un avertissement.
Les versions dotées d’un « Écran multifonction » visualiseront en
revanche une lettre (« d » ou « a ») correspondant à la modalité
de conduite sélectionnée, avec un message dédié.
Anomalie du capteur de pluie
(pour les versions/marchés qui le prévoient)
Sur certaines versions, l’écran affiche un message + un
symbole en cas d’anomalie du capteur de pluie.u
t
Affichage niveau d'huile moteur
(le cas échéant)
En tournant la clé de contact sur MAR, l'écran affiche pendant
quelques secondes le niveau d'huile moteur. Si le niveau d'huile
moteur est insuffisant, l'écran affiche un message d'avertissement.
ATTENTION Pour connaître la quantité d'huile moteur correcte, vé-
rifier systématiquement l'indication sur la jauge de contrôle (voir
le paragraphe « Contrôle des niveaux » dans le chapitre « Entre-
tien du véhicule »).
ATTENTION Pour être sûr que l'indication relative au niveau d'hui-
le moteur est exacte, effectuer le contrôle avec la voiture instal-
lée sur un sol plat.
ATTENTION Afin d'obtenir une mesure correcte du niveau d'huile,
après avoir tourné la clé de contact sur MAR attendre environ 2 se-
condes avant de démarrer le moteur.
ATTENTION Le niveau d'huile moteur peut augmenter après un
arrêt prolongé.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 19

20
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
ÉCRAN
Le véhicule peut être équipé d’un écran multifonction/ reconfi-
gurable en mesure d’offrir au conducteur des informations utiles,
en fonction de ce qui a été précédemment configuré, pendant
la conduite du véhicule.
Clé extraite du contact, lors de l’ouverture ou de la fermeture d’une
porte, l’écran s’active en affichant pendant quelques secondes
l’heure et le total des kilomètres (ou milles) parcourus.
ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
fig. 6
L’écran affiche les indications suivantes :
A. Date
B. Odomètre (visualisation des kilomètres, ou bien des miles, par-
courus)
C. Mode de conduite sélectionné via « Alfa DNA » (Système de
contrôle dynamique du véhicule) (pour les versions/marchés
qui le pré-voient)
– d = Dynamic
– n = Normal
– a = All Weather
D. Heure (affichée en permanence même clé retirée et portes fer-
mées)
E Indication de la fonction Start&stop (pour les versions/marchés
qui le prévoient)
F. Température extérieure
G Gear Shift Indicator (indication changement de vitesse) (pour
les versions/marchés qui prévoient cette fonction)
H. Assiette des phares (uniquement avec les feux de croisement
allumés).
fig. 6A0K1222f
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 20

21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

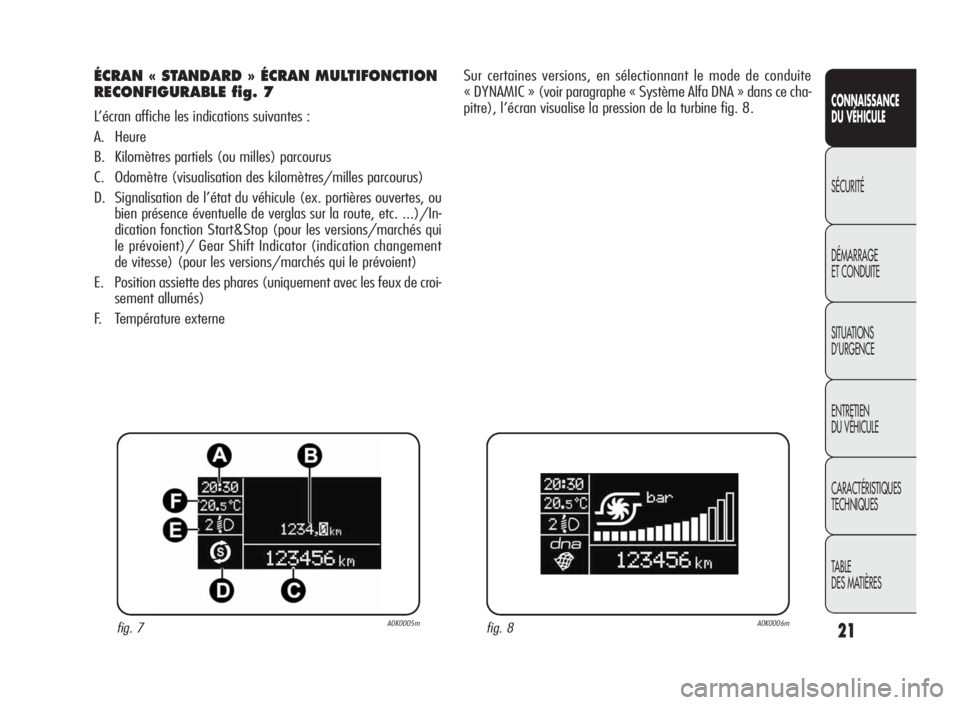

ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
RECONFIGURABLE fig. 7
L’écran affiche les indications suivantes :
A. Heure
B. Kilomètres partiels (ou milles) parcourus
C. Odomètre (visualisation des kilomètres/milles parcourus)
D. Signalisation de l’état du véhicule (ex. portières ouvertes, ou
bien présence éventuelle de verglas sur la route, etc. ...)/In-
dication fonction Start&Stop (pour les versions/marchés qui
le prévoient)/ Gear Shift Indicator (indication changement
de vitesse) (pour les versions/marchés qui le prévoient)
E. Position assiette des phares (uniquement avec les feux de croi-
sement allumés)
F. Température externeSur certaines versions, en sélectionnant le mode de conduite
« DYNAMIC » (voir paragraphe « Système Alfa DNA » dans ce cha-
pitre), l’écran visualise la pression de la turbine fig. 8.
fig. 7A0K0005mfig. 8A0K0006m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 21

22
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

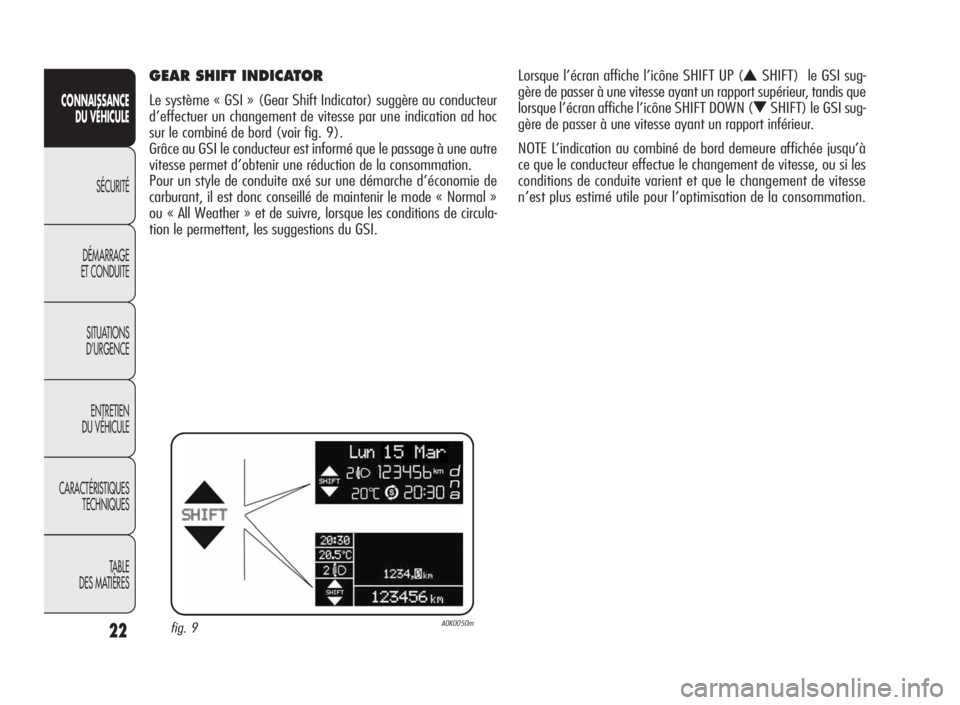

GEAR SHIFT INDICATOR
Le système « GSI » (Gear Shift Indicator) suggère au conducteur
d’effectuer un changement de vitesse par une indication ad hoc
sur le combiné de bord (voir fig. 9).
Grâce au GSI le conducteur est informé que le passage à une autre
vitesse permet d’obtenir une réduction de la consommation.
Pour un style de conduite axé sur une démarche d’économie de
carburant, il est donc conseillé de maintenir le mode « Normal »
ou « All Weather » et de suivre, lorsque les conditions de circula-
tion le permettent, les suggestions du GSI.Lorsque l’écran affiche l’icône SHIFT UP (
NSHIFT) le GSI sug-
gère de passer à une vitesse ayant un rapport supérieur, tandis que
lorsque l’écran affiche l’icône SHIFT DOWN (
OSHIFT) le GSI sug-
gère de passer à une vitesse ayant un rapport inférieur.
NOTE L’indication au combiné de bord demeure affichée jusqu’à
ce que le conducteur effectue le changement de vitesse, ou si les
conditions de conduite varient et que le changement de vitesse
n’est plus estimé utile pour l’optimisation de la consommation.
fig. 9A0K0050m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 22

23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
WELCOME MOVEMENT
Sur certaines versions, en tournant la clé sur MAR, on obtient :
❍le déplacement rapide (en haut et en bas) des indicateurs du
tachymètre et du compte-tours ;
❍l’éclairage des indicateurs, graphiques/écran ;
❍la visualisation à l’écran d’une animation graphique qui re-
présente la silhouette de la voiture.
Déplacement des indicateurs
❍Si on retire la clé de contact pendant leur déplacement, les
indicateurs reviennent immédiatement à la position initiale.
❍Après avoir atteint la valeur de fond d’échelle, les indicateurs
se positionnent sur la valeur signalée par le véhicule.
❍Au démarrage du moteur le déplacement des indicateurs s’ar-
rête.
Éclairage des indicateurs graphiques/écran
Quelques secondes après l’introduction de la clé dans le contac-
teur, les indicateurs, les graphiques et l’écran s’allument l’un après
l’autre.
Visualisation d’une animation graphique
Durant l’extraction de la clé du contacteur (portes fermées), l’écran
demeure éclairé et visualise une animation graphique. Ensuite,
l’éclairage de l’écran s’atténue progressivement jusqu’à l’extinc-
tion complète.

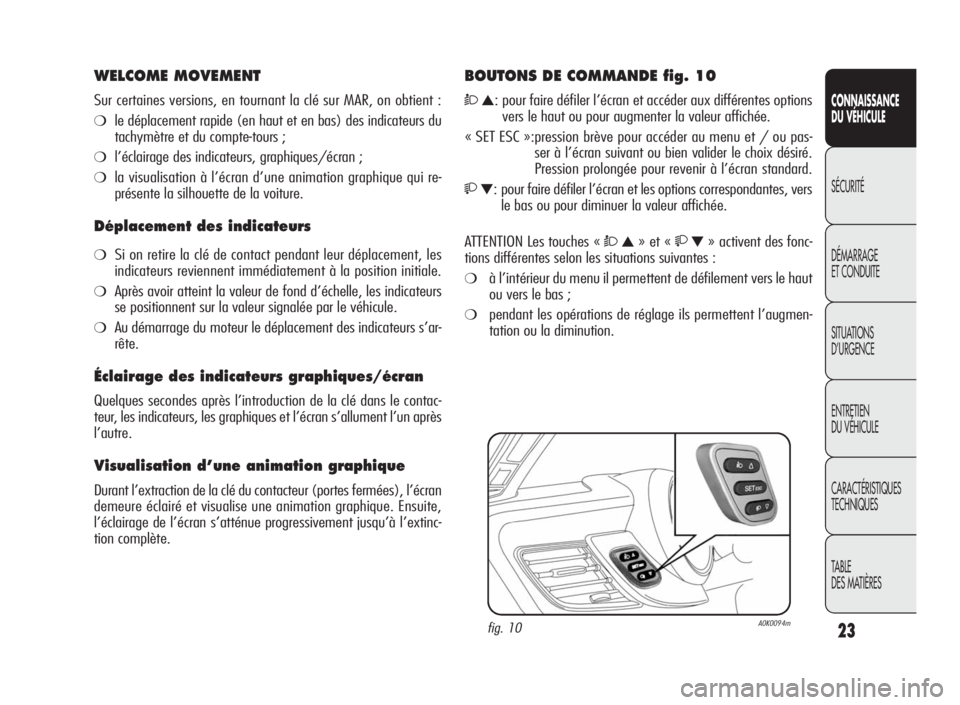

BOUTONS DE COMMANDE fig. 10
Ò▲: pour faire défiler l’écran et accéder aux différentes options
vers le haut ou pour augmenter la valeur affichée.
« SET ESC »:pression brève pour accéder au menu et / ou pas-
ser à l’écran suivant ou bien valider le choix désiré.
Pression prolongée pour revenir à l’écran standard.
▼: pour faire défiler l’écran et les options correspondantes, vers
le bas ou pour diminuer la valeur affichée.
ATTENTION Les touches «
Ò▲»et«▼» activent des fonc-
tions différentes selon les situations suivantes :
❍à l’intérieur du menu il permettent de défilement vers le haut
ou vers le bas ;
❍pendant les opérations de réglage ils permettent l’augmen-
tation ou la diminution.
fig. 10A0K0094m
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 23
