2010 Alfa Romeo Giulietta Notice d'entretien (in French)

–
–
55W
55W
D1S
24W
10W
–
–
–
5W
55W
21W
21W
10W
5W
5W
5WDEL
DEL
H7
H1
F
PY24W
R10W
DEL
DEL
DEL
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A

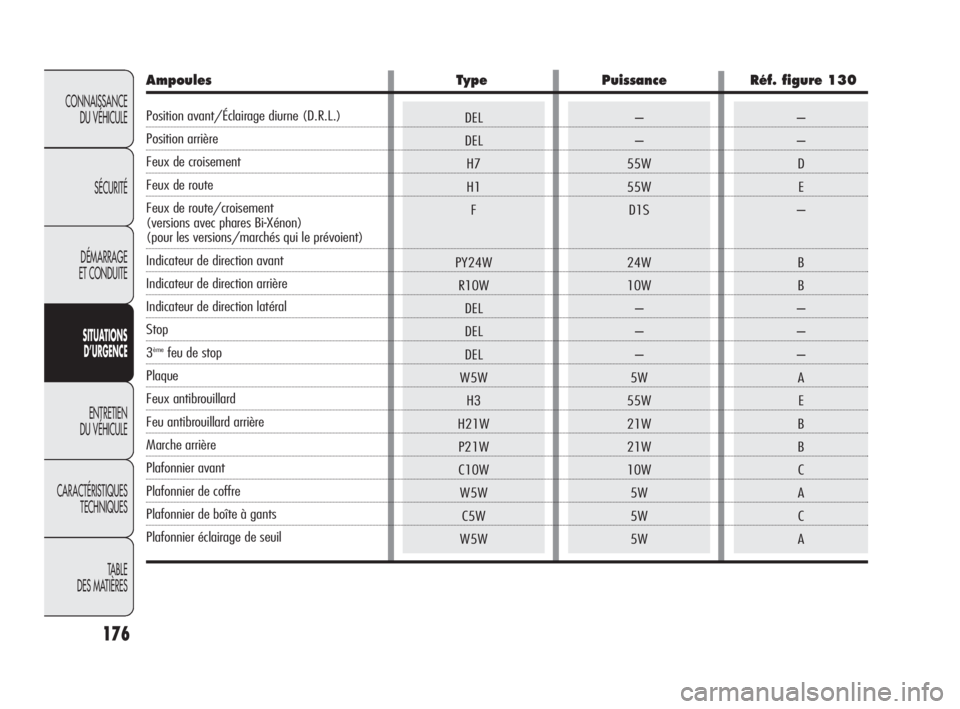

Ampoules Type Puissance Réf. figure 130
Position avant/Éclairage diurne (D.R.L.)
Position arrière
Feux de croisement
Feux de route
Feux de route/croisement
(versions avec phares Bi-Xénon)
(pour les versions/marchés qui le prévoient)
Indicateur de direction avant
Indicateur de direction arrière
Indicateur de direction latéral
Stop
3èmefeu de stop
Plaque
Feux antibrouillard
Feu antibrouillard arrière
Marche arrière
Plafonnier avant
Plafonnier de coffre
Plafonnier de boîte à gants
Plafonnier éclairage de seuil
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 176

177
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

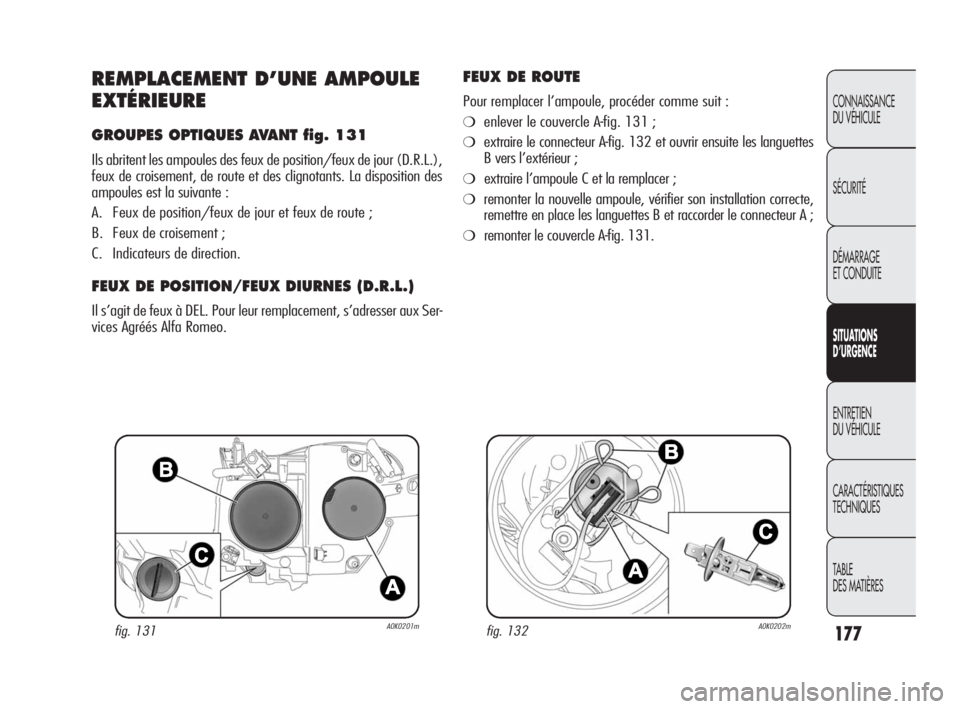

REMPLACEMENT D’UNE AMPOULE
EXTÉRIEURE
GROUPES OPTIQUES AVANT fig. 131
Ils abritent les ampoules des feux de position/feux de jour (D.R.L.),
feux de croisement, de route et des clignotants. La disposition des
ampoules est la suivante :
A.Feux de position/feux de jour et feux de route ;
B.Feux de croisement ;
C.Indicateurs de direction.
FEUX DE POSITION/FEUX DIURNES (D.R.L.)
Il s’agit de feux à DEL. Pour leur remplacement, s’adresser aux Ser-
vices Agréés Alfa Romeo.
FEUX DE ROUTE
Pour remplacer l’ampoule, procéder comme suit :
❍enlever le couvercle A-fig. 131 ;
❍extraire le connecteur A-fig. 132 et ouvrir ensuite les languettes
B vers l’extérieur ;
❍extraire l’ampoule C et la remplacer ;
❍remonter la nouvelle ampoule, vérifier son installation correcte,
remettre en place les languettes B et raccorder le connecteur A ;
❍remonter le couvercle A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 177

178
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

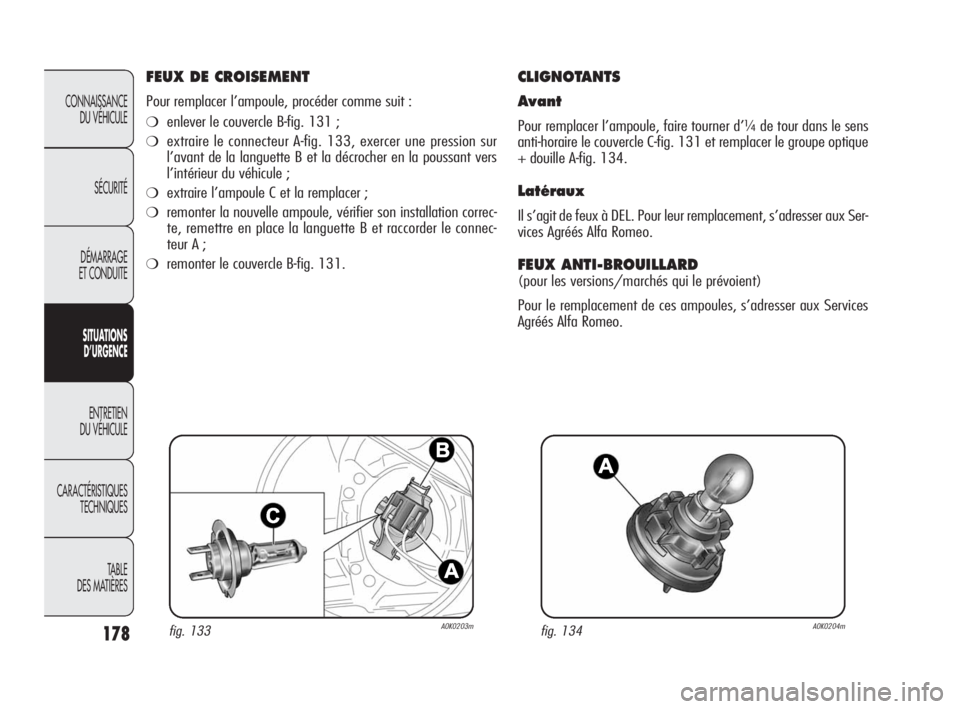

FEUX DE CROISEMENT
Pour remplacer l’ampoule, procéder comme suit :
❍enlever le couvercle B-fig. 131 ;
❍extraire le connecteur A-fig. 133, exercer une pression sur
l’avant de la languette B et la décrocher en la poussant vers
l’intérieur du véhicule ;
❍extraire l’ampoule C et la remplacer ;
❍remonter la nouvelle ampoule, vérifier son installation correc-
te, remettre en place la languette B et raccorder le connec-
teur A ;
❍remonter le couvercle B-fig. 131.
CLIGNOTANTS
Avant
Pour remplacer l’ampoule, faire tourner d’¼ de tour dans le sens
anti-horaire le couvercle C-fig. 131 et remplacer le groupe optique
+ douille A-fig. 134.
Latéraux
Il s’agit de feux à DEL. Pour leur remplacement, s’adresser aux Ser-
vices Agréés Alfa Romeo.
FEUX ANTI-BROUILLARD
(pour les versions/marchés qui le prévoient)
Pour le remplacement de ces ampoules, s’adresser aux Services
Agréés Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 178

179
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

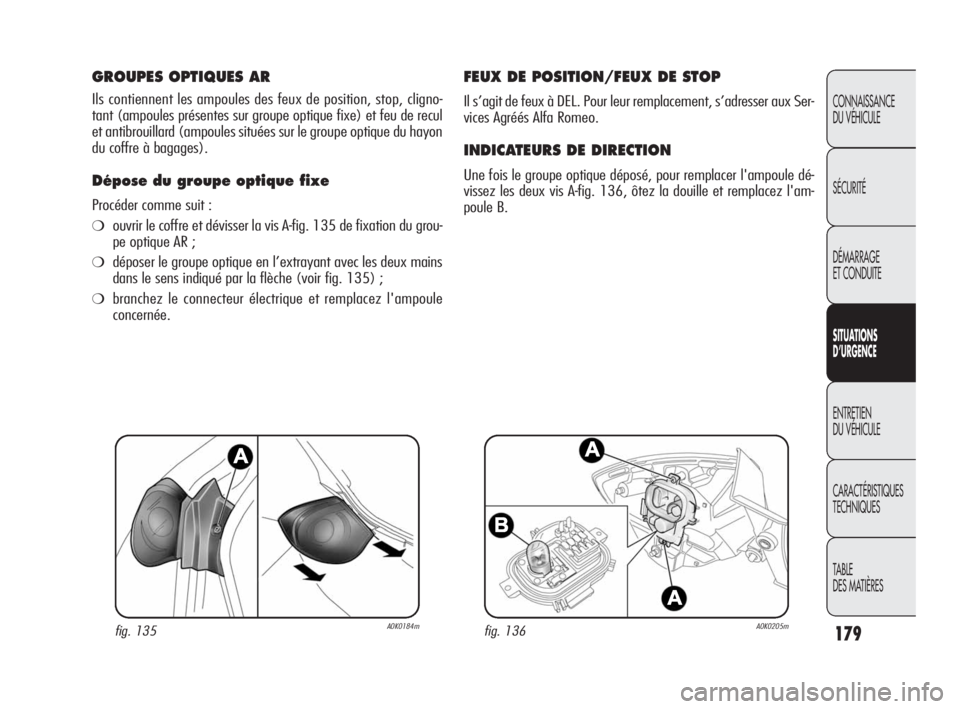

GROUPES OPTIQUES AR
Ils contiennent les ampoules des feux de position, stop, cligno-
tant (ampoules présentes sur groupe optique fixe) et feu de recul
et antibrouillard (ampoules situées sur le groupe optique du hayon
du coffre à bagages).
Dépose du groupe optique fixe
Procéder comme suit :
❍ouvrir le coffre et dévisser la vis A-fig. 135 de fixation du grou-
pe optique AR ;
❍déposer le groupe optique en l’extrayant avec les deux mains
dans le sens indiqué par la flèche (voir fig. 135) ;
❍branchez le connecteur électrique et remplacez l'ampoule
concernée.
FEUX DE POSITION/FEUX DE STOP
Il s’agit de feux à DEL. Pour leur remplacement, s’adresser aux Ser-
vices Agréés Alfa Romeo.
INDICATEURS DE DIRECTION
Une fois le groupe optique déposé, pour remplacer l'ampoule dé-
vissez les deux vis A-fig. 136, ôtez la douille et remplacez l'am-
poule B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 179

180
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
FEUX AR DE BROUILLARD/FEUX DE RECUL
Pour le remplacement des ampoules, procéder comme suit :
❍ouvrir le coffre et déposer le couvercle A-fig. 137 en agissant
au moyen d’un tournevis sur le point indiqué par la flèche ;
❍déposer le connecteur A-fig. 138 et extraire le groupe douille,
en agissant d’abord sur la languette B et ensuite en dévissant
la vis C ;
❍remplacer l’ampoule en la déplaçant légèrement et en la fai-
sant pivoter dans le sens anti-horaire fig. 138 :
D : ampoule feu de recul
E : ampoule feu antibrouillard AR
❍remonter le groupe douille : le positionner correctement, visser
d’abord la vis C et le fixer à l’aide de la languette B. Remon-
ter ensuite le couvercle A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
ATTENTION Au cours de la dépose du couvercle A-fig. 137, veiller
à protéger la pointe du tournevis à l’aide d’un chiffon pour éviter
toute rayure.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 180

181
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

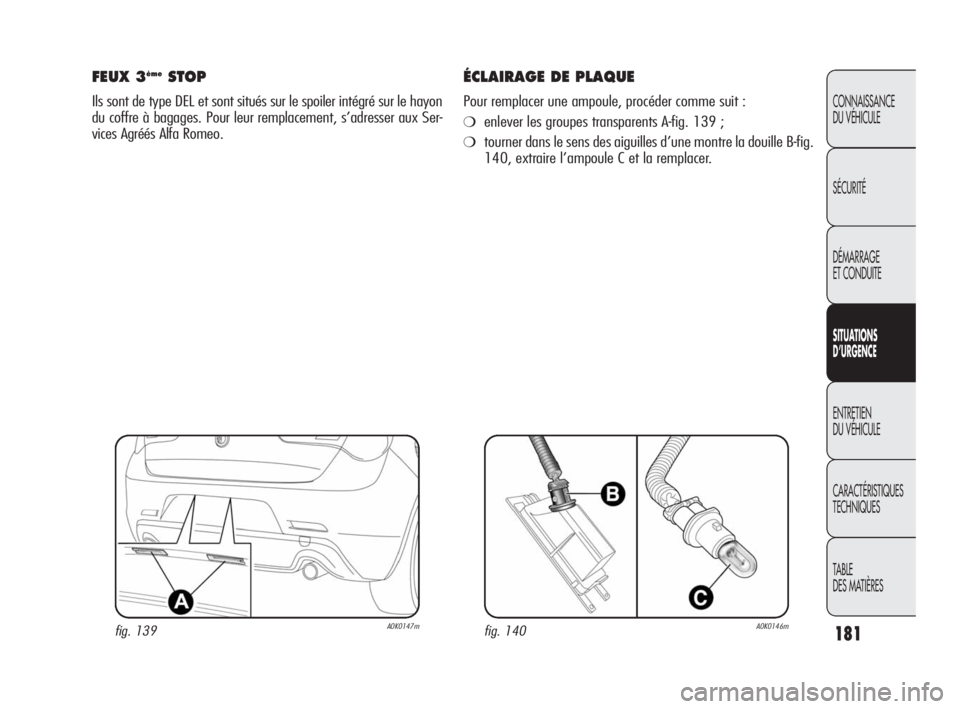

FEUX 3èmeSTOP
Ils sont de type DEL et sont situés sur le spoiler intégré sur le hayon
du coffre à bagages. Pour leur remplacement, s’adresser aux Ser-
vices Agréés Alfa Romeo.
ÉCLAIRAGE DE PLAQUE
Pour remplacer une ampoule, procéder comme suit :
❍enlever les groupes transparents A-fig. 139 ;
❍tourner dans le sens des aiguilles d’une montre la douille B-fig.
140, extraire l’ampoule C et la remplacer.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 181

182
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

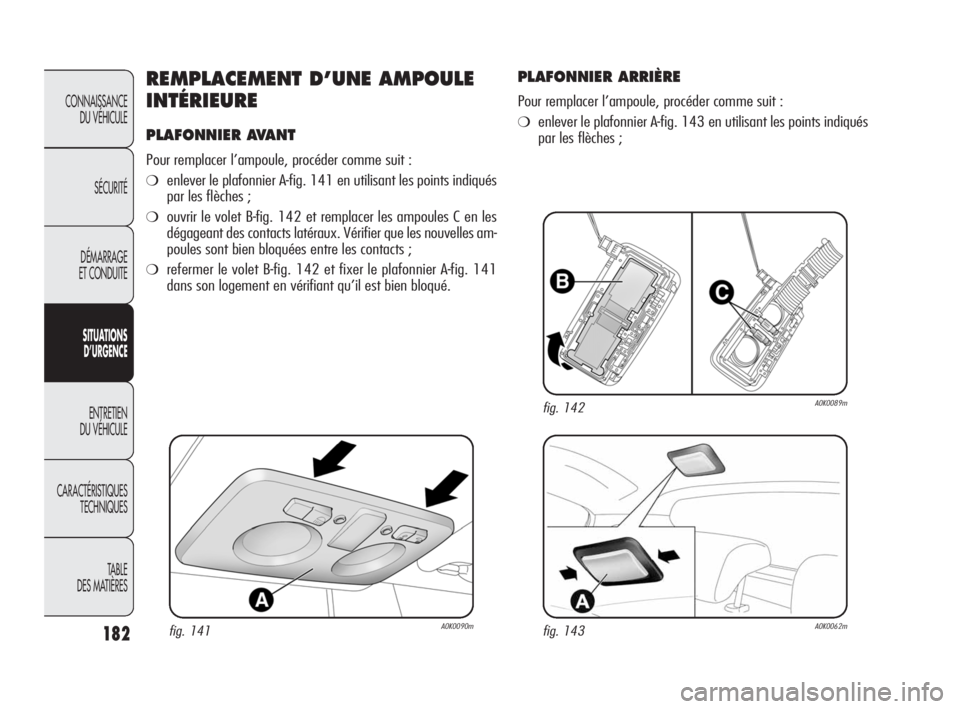

REMPLACEMENT D’UNE AMPOULE
INTÉRIEURE
PLAFONNIER AVANT
Pour remplacer l’ampoule, procéder comme suit :
❍enlever le plafonnier A-fig. 141 en utilisant les points indiqués
par les flèches ;
❍ouvrir le volet B-fig. 142 et remplacer les ampoules C en les
dégageant des contacts latéraux. Vérifier que les nouvelles am-
poules sont bien bloquées entre les contacts ;
❍refermer le volet B-fig. 142 et fixer le plafonnier A-fig. 141
dans son logement en vérifiant qu’il est bien bloqué.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONNIER ARRIÈRE
Pour remplacer l’ampoule, procéder comme suit :
❍enlever le plafonnier A-fig. 143 en utilisant les points indiqués
par les flèches ;
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 182

183
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

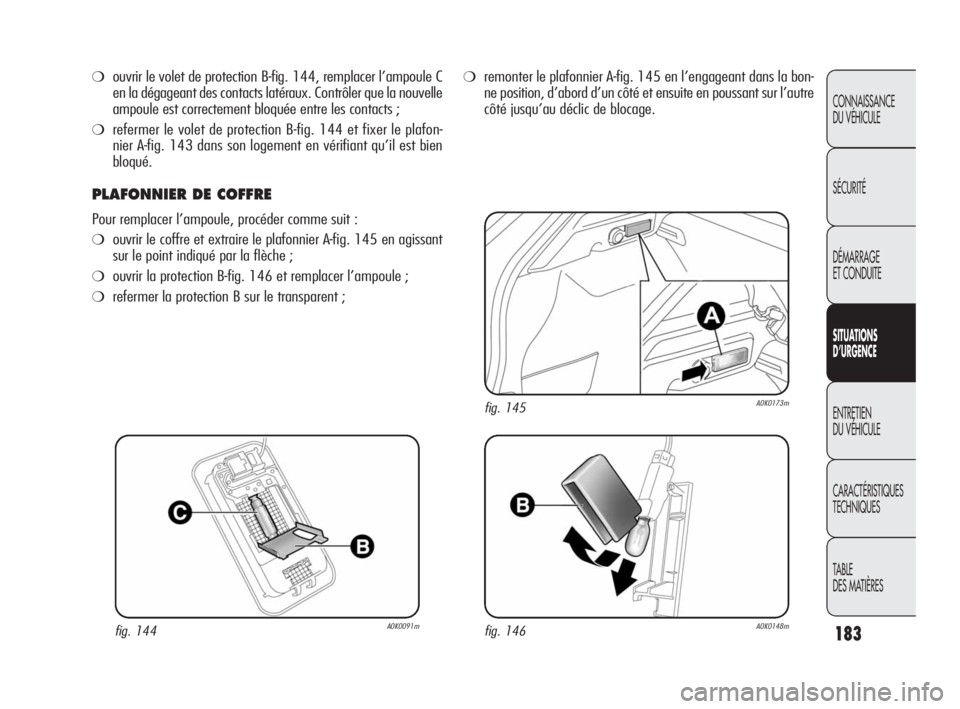

❍ouvrir le volet de protection B-fig. 144, remplacer l’ampoule C
en la dégageant des contacts latéraux. Contrôler que la nouvelle
ampoule est correctement bloquée entre les contacts ;
❍refermer le volet de protection B-fig. 144 et fixer le plafon-
nier A-fig. 143 dans son logement en vérifiant qu’il est bien
bloqué.
PLAFONNIER DE COFFRE
Pour remplacer l’ampoule, procéder comme suit :
❍ouvrir le coffre et extraire le plafonnier A-fig. 145 en agissant
sur le point indiqué par la flèche ;
❍ouvrir la protection B-fig. 146 et remplacer l’ampoule ;
❍refermer la protection B sur le transparent ;
❍remonter le plafonnier A-fig. 145 en l’engageant dans la bon-
ne position, d’abord d’un côté et ensuite en poussant sur l’autre
côté jusqu’au déclic de blocage.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 183
