2010 Alfa Romeo Giulietta Notice d'entretien (in French)

112
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

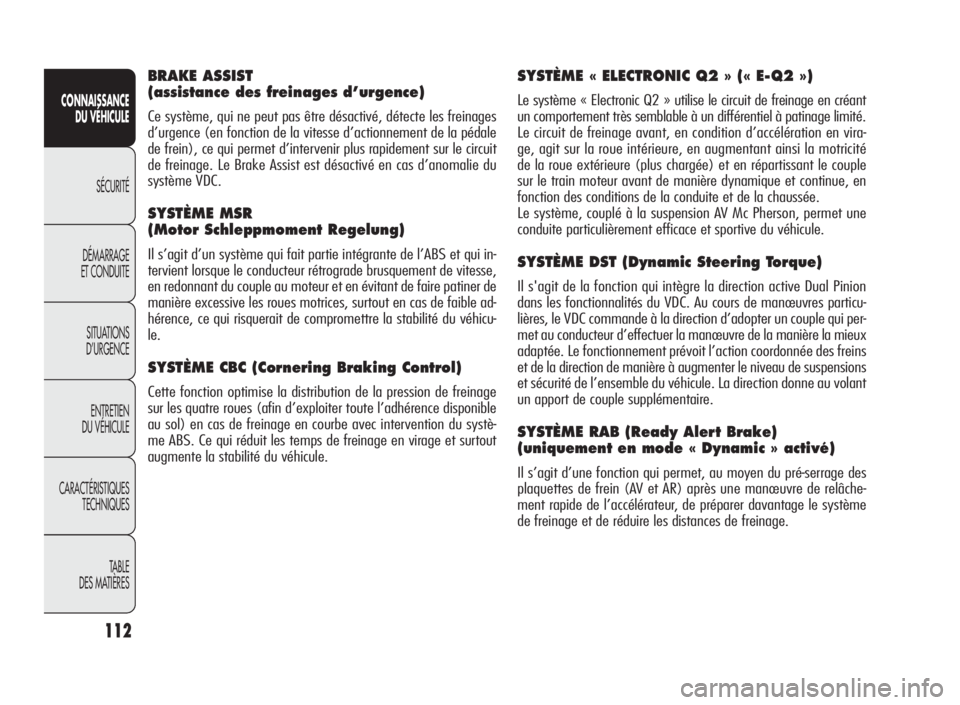

SYSTÈME « ELECTRONIC Q2 » (« E-Q2 »)
Le système « Electronic Q2 » utilise le circuit de freinage en créant
un comportement très semblable à un différentiel à patinage limité.
Le circuit de freinage avant, en condition d’accélération en vira-
ge, agit sur la roue intérieure, en augmentant ainsi la motricité
de la roue extérieure (plus chargée) et en répartissant le couple
sur le train moteur avant de manière dynamique et continue, en
fonction des conditions de la conduite et de la chaussée.
Le système, couplé à la suspension AV Mc Pherson, permet une
conduite particulièrement efficace et sportive du véhicule.
SYSTÈME DST (Dynamic Steering Torque)
Il s'agit de la fonction qui intègre la direction active Dual Pinion
dans les fonctionnalités du VDC. Au cours de manœuvres particu-
lières, le VDC commande à la direction d’adopter un couple qui per-
met au conducteur d’effectuer la manœuvre de la manière la mieux
adaptée. Le fonctionnement prévoit l’action coordonnée des freins
et de la direction de manière à augmenter le niveau de suspensions
et sécurité de l’ensemble du véhicule. La direction donne au volant
un apport de couple supplémentaire.
SYSTÈME RAB (Ready Alert Brake)
(uniquement en mode « Dynamic » activé)
Il s’agit d’une fonction qui permet, au moyen du pré-serrage des
plaquettes de frein (AV et AR) après une manœuvre de relâche-
ment rapide de l’accélérateur, de préparer davantage le système
de freinage et de réduire les distances de freinage.
BRAKE ASSIST
(assistance des freinages d’urgence)
Ce système, qui ne peut pas être désactivé, détecte les freinages
d’urgence (en fonction de la vitesse d’actionnement de la pédale
de frein), ce qui permet d’intervenir plus rapidement sur le circuit
de freinage. Le Brake Assist est désactivé en cas d’anomalie du
système VDC.
SYSTÈME MSR
(Motor Schleppmoment Regelung)
Il s’agit d’un système qui fait partie intégrante de l’ABS et qui in-
tervient lorsque le conducteur rétrograde brusquement de vitesse,
en redonnant du couple au moteur et en évitant de faire patiner de
manière excessive les roues motrices, surtout en cas de faible ad-
hérence, ce qui risquerait de compromettre la stabilité du véhicu-
le.
SYSTÈME CBC (Cornering Braking Control)
Cette fonction optimise la distribution de la pression de freinage
sur les quatre roues (afin d’exploiter toute l’adhérence disponible
au sol) en cas de freinage en courbe avec intervention du systè-
me ABS. Ce qui réduit les temps de freinage en virage et surtout
augmente la stabilité du véhicule.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 112

113
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

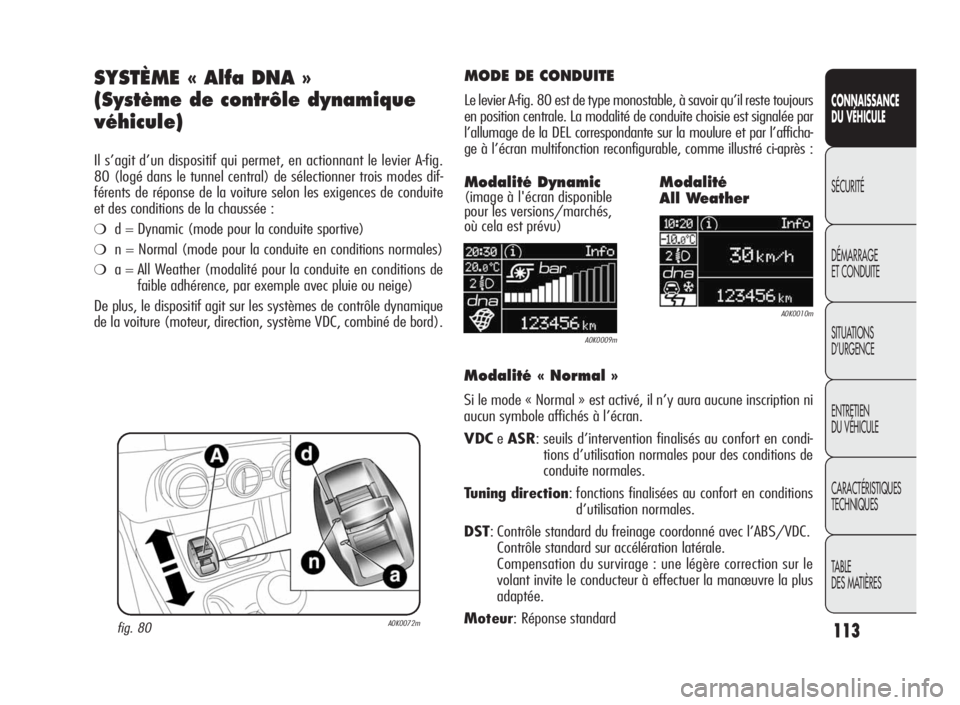

SYSTÈME « Alfa DNA »
(Système de contrôle dynamique
véhicule)
Il s’agit d’un dispositif qui permet, en actionnant le levier A-fig.
80 (logé dans le tunnel central) de sélectionner trois modes dif-
férents de réponse de la voiture selon les exigences de conduite
et des conditions de la chaussée :
❍d = Dynamic (mode pour la conduite sportive)
❍n = Normal (mode pour la conduite en conditions normales)
❍a = All Weather (modalité pour la conduite en conditions de
faible adhérence, par exemple avec pluie ou neige)
De plus, le dispositif agit sur les systèmes de contrôle dynamique
de la voiture (moteur, direction, système VDC, combiné de bord).
fig. 80A0K0072m
MODE DE CONDUITE
Le levier A-fig. 80 est de type monostable, à savoir qu’il reste toujours
en position centrale. La modalité de conduite choisie est signalée par
l’allumage de la DEL correspondante sur la moulure et par l’afficha-
ge à l’écran multifonction reconfigurable, comme illustré ci-après :
A0K0009m
A0K0010m
Modalité Dynamic(image à l'écran disponible
pour les versions/marchés,
où cela est prévu)Modalité
All Weather
Modalité « Normal »
Si le mode « Normal » est activé, il n’y aura aucune inscription ni
aucun symbole affichés à l’écran.
VDCeASR: seuils d’intervention finalisés au confort en condi-
tions d’utilisation normales pour des conditions de
conduite normales.
Tuning direction: fonctions finalisées au confort en conditions
d’utilisation normales.
DST: Contrôle standard du freinage coordonné avec l’ABS/VDC.
Contrôle standard sur accélération latérale.
Compensation du survirage : une légère correction sur le
volant invite le conducteur à effectuer la manœuvre la plus
adaptée.
Moteur: Réponse standard
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 113

114
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

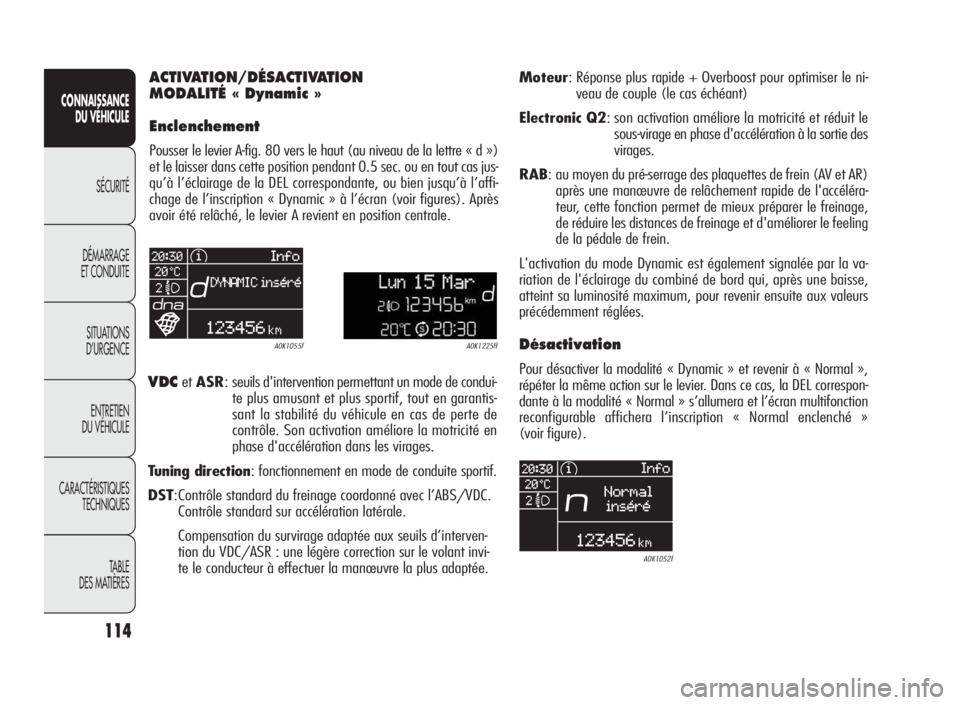

ACTIVATION/DÉSACTIVATION
MODALITÉ « Dynamic »
Enclenchement
Pousser le levier A-fig. 80 vers le haut (au niveau de la lettre « d »)
et le laisser dans cette position pendant 0.5 sec. ou en tout cas jus-
qu’à l’éclairage de la DEL correspondante, ou bien jusqu’à l’affi-
chage de l’inscription « Dynamic » à l’écran (voir figures). Après
avoir été relâché, le levier A revient en position centrale.Moteur: Réponse plus rapide + Overboost pour optimiser le ni-
veau de couple (le cas échéant)
Electronic Q2: son activation améliore la motricité et réduit le
sous-virage en phase d'accélération à la sortie des
virages.
RAB: au moyen du pré-serrage des plaquettes de frein (AV et AR)
après une manœuvre de relâchement rapide de l'accéléra-
teur, cette fonction permet de mieux préparer le freinage,
de réduire les distances de freinage et d'améliorer le feeling
de la pédale de frein.
L'activation du mode Dynamic est également signalée par la va-
riation de l'éclairage du combiné de bord qui, après une baisse,
atteint sa luminosité maximum, pour revenir ensuite aux valeurs
précédemment réglées.
Désactivation
Pour désactiver la modalité « Dynamic » et revenir à « Normal »,
répéter la même action sur le levier. Dans ce cas, la DEL correspon-
dante à la modalité « Normal » s’allumera et l’écran multifonction
reconfigurable affichera l’inscription « Normal enclenché »
(voir figure).
A0K1225ffA0K1055f
A0K1052f
VDCetASR: seuils d'intervention permettant un mode de condui-
te plus amusant et plus sportif, tout en garantis-
sant la stabilité du véhicule en cas de perte de
contrôle. Son activation améliore la motricité en
phase d'accélération dans les virages.
Tuning direction: fonctionnement en mode de conduite sportif.
DST:Contrôle standard du freinage coordonné avec l’ABS/VDC.
Contrôle standard sur accélération latérale.
Compensation du survirage adaptée aux seuils d’interven-
tion du VDC/ASR : une légère correction sur le volant invi-
te le conducteur à effectuer la manœuvre la plus adaptée.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 114

115
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

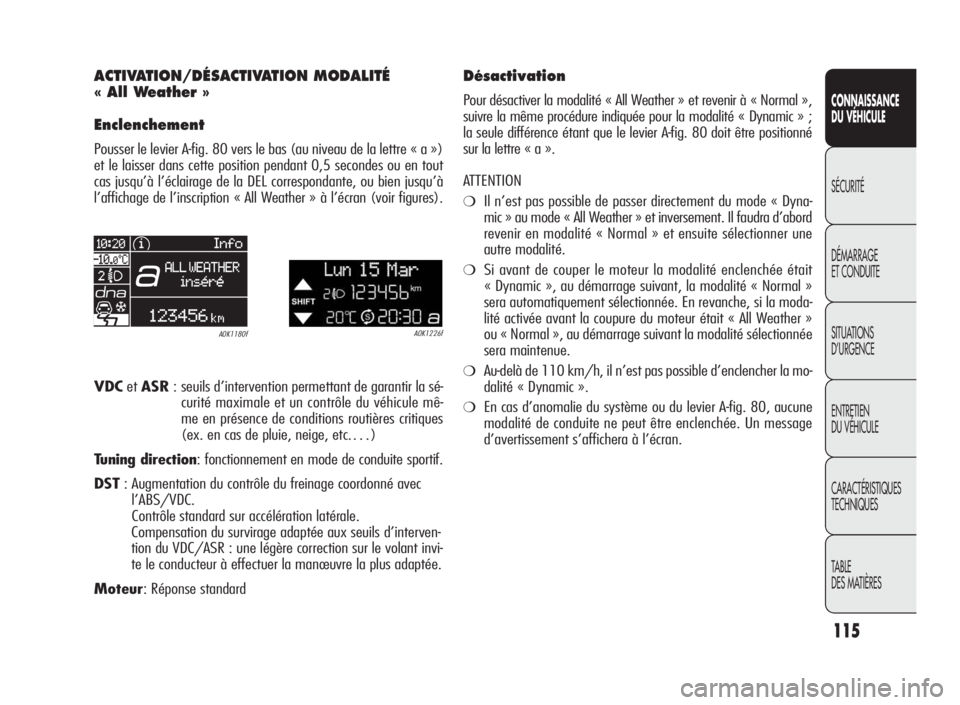

ACTIVATION/DÉSACTIVATION MODALITÉ
« All Weather »
Enclenchement
Pousser le levier A-fig. 80 vers le bas (au niveau de la lettre « a »)
et le laisser dans cette position pendant 0,5 secondes ou en tout
cas jusqu’à l’éclairage de la DEL correspondante, ou bien jusqu’à
l’affichage de l’inscription « All Weather » à l’écran (voir figures).
A0K1226fA0K1180f
VDCetASR: seuils d’intervention permettant de garantir la sé-
curité maximale et un contrôle du véhicule mê-
me en présence de conditions routières critiques
(ex. en cas de pluie, neige, etc.…)
Tuning direction: fonctionnement en mode de conduite sportif.
DST: Augmentation du contrôle du freinage coordonné avec
l’ABS/VDC.
Contrôle standard sur accélération latérale.
Compensation du survirage adaptée aux seuils d’interven-
tion du VDC/ASR : une légère correction sur le volant invi-
te le conducteur à effectuer la manœuvre la plus adaptée.
Moteur: Réponse standard
Désactivation
Pour désactiver la modalité « All Weather » et revenir à « Normal »,
suivre la même procédure indiquée pour la modalité « Dynamic » ;
la seule différence étant que le levier A-fig. 80 doit être positionné
sur la lettre « a ».
ATTENTION
❍Il n’est pas possible de passer directement du mode « Dyna-
mic » au mode « All Weather » et inversement. Il faudra d’abord
revenir en modalité « Normal » et ensuite sélectionner une
autre modalité.
❍Si avant de couper le moteur la modalité enclenchée était
« Dynamic », au démarrage suivant, la modalité « Normal »
sera automatiquement sélectionnée. En revanche, si la moda-
lité activée avant la coupure du moteur était « All Weather »
ou « Normal », au démarrage suivant la modalité sélectionnée
sera maintenue.
❍Au-delà de 110 km/h, il n’est pas possible d’enclencher la mo-
dalité « Dynamic ».
❍En cas d’anomalie du système ou du levier A-fig. 80, aucune
modalité de conduite ne peut être enclenchée. Un message
d’avertissement s’affichera à l’écran.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 115

116
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

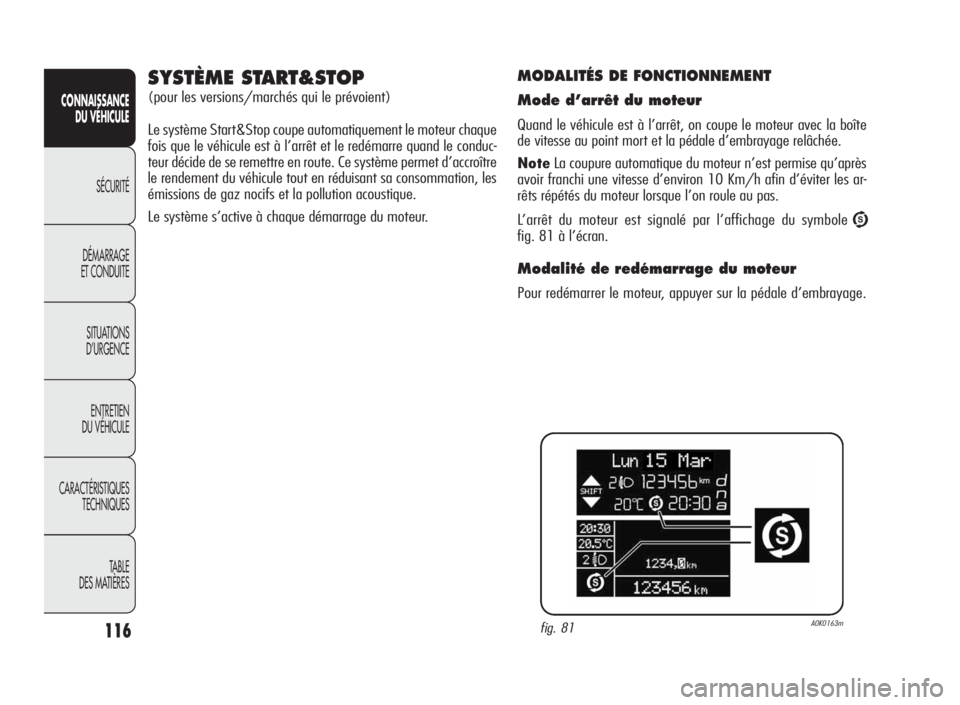

MODALITÉS DE FONCTIONNEMENT
Mode d’arrêt du moteur
Quand le véhicule est à l’arrêt, on coupe le moteur avec la boîte
de vitesse au point mort et la pédale d’embrayage relâchée.
NoteLa coupure automatique du moteur n’est permise qu’après
avoir franchi une vitesse d’environ 10 Km/h afin d’éviter les ar-
rêts répétés du moteur lorsque l’on roule au pas.
L’arrêt du moteur est signalé par l’affichage du symbole
U
fig. 81 à l’écran.
Modalité de redémarrage du moteur
Pour redémarrer le moteur, appuyer sur la pédale d’embrayage.
fig. 81A0K0163m
SYSTÈME START&STOP
(pour les versions/marchés qui le prévoient)
Le système Start&Stop coupe automatiquement le moteur chaque
fois que le véhicule est à l’arrêt et le redémarre quand le conduc-
teur décide de se remettre en route. Ce système permet d’accroître
le rendement du véhicule tout en réduisant sa consommation, les
émissions de gaz nocifs et la pollution acoustique.
Le système s’active à chaque démarrage du moteur.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 116

117
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

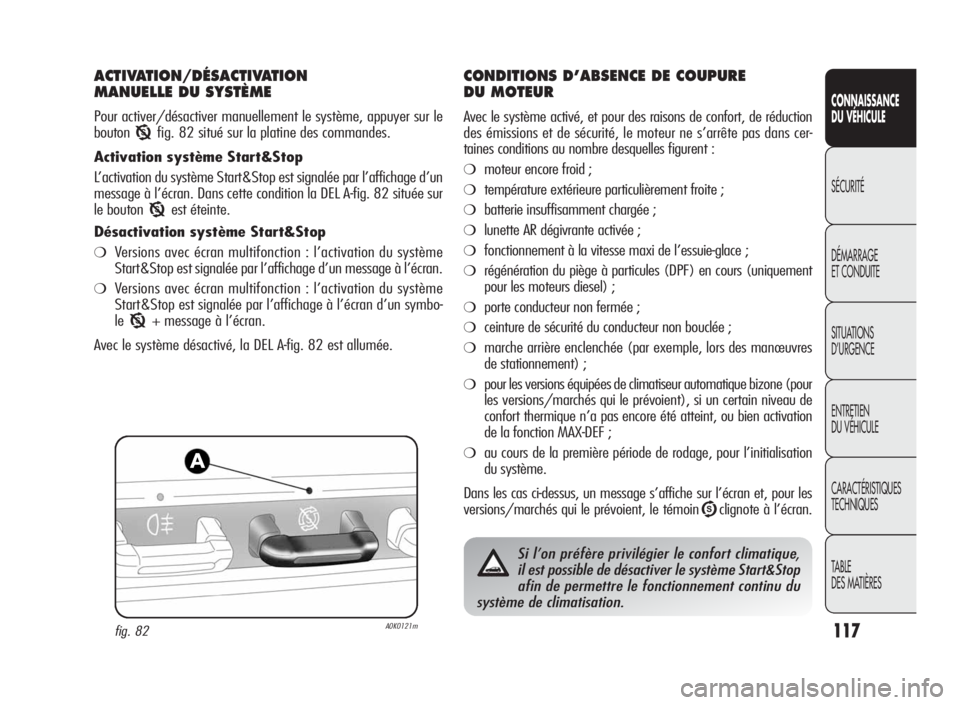

ACTIVATION/DÉSACTIVATION
MANUELLE DU SYSTÈME
Pour activer/désactiver manuellement le système, appuyer sur le
bouton
Tfig. 82 situé sur la platine des commandes.
Activation système Start&Stop
L’activation du système Start&Stop est signalée par l’affichage d’un
message à l’écran. Dans cette condition la DEL A-fig. 82 située sur
le bouton
Test éteinte.
Désactivation système Start&Stop
❍Versions avec écran multifonction : l’activation du système
Start&Stop est signalée par l’affichage d’un message à l’écran.
❍Versions avec écran multifonction : l’activation du système
Start&Stop est signalée par l’affichage à l’écran d’un symbo-
le
T+ message à l’écran.
Avec le système désactivé, la DEL A-fig. 82 est allumée.
fig. 82A0K0121m
CONDITIONS D’ABSENCE DE COUPURE
DU MOTEUR
Avec le système activé, et pour des raisons de confort, de réduction
des émissions et de sécurité, le moteur ne s’arrête pas dans cer-
taines conditions au nombre desquelles figurent :
❍moteur encore froid ;
❍température extérieure particulièrement froite ;
❍batterie insuffisamment chargée ;
❍lunette AR dégivrante activée ;
❍fonctionnement à la vitesse maxi de l’essuie-glace ;
❍régénération du piège à particules (DPF) en cours (uniquement
pour les moteurs diesel) ;
❍porte conducteur non fermée ;
❍ceinture de sécurité du conducteur non bouclée ;
❍marche arrière enclenchée (par exemple, lors des manœuvres
de stationnement) ;
❍pour les versions équipées de climatiseur automatique bizone (pour
les versions/marchés qui le prévoient), si un certain niveau de
confort thermique n’a pas encore été atteint, ou bien activation
de la fonction MAX-DEF ;
❍au cours de la première période de rodage, pour l’initialisation
du système.
Dans les cas ci-dessus, un message s’affiche sur l’écran et, pour les
versions/marchés qui le prévoient, le témoin
Uclignote à l’écran.
Si l’on préfère privilégier le confort climatique,
il est possible de désactiver le système Start&Stop
afin de permettre le fonctionnement continu du
système de climatisation.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 117

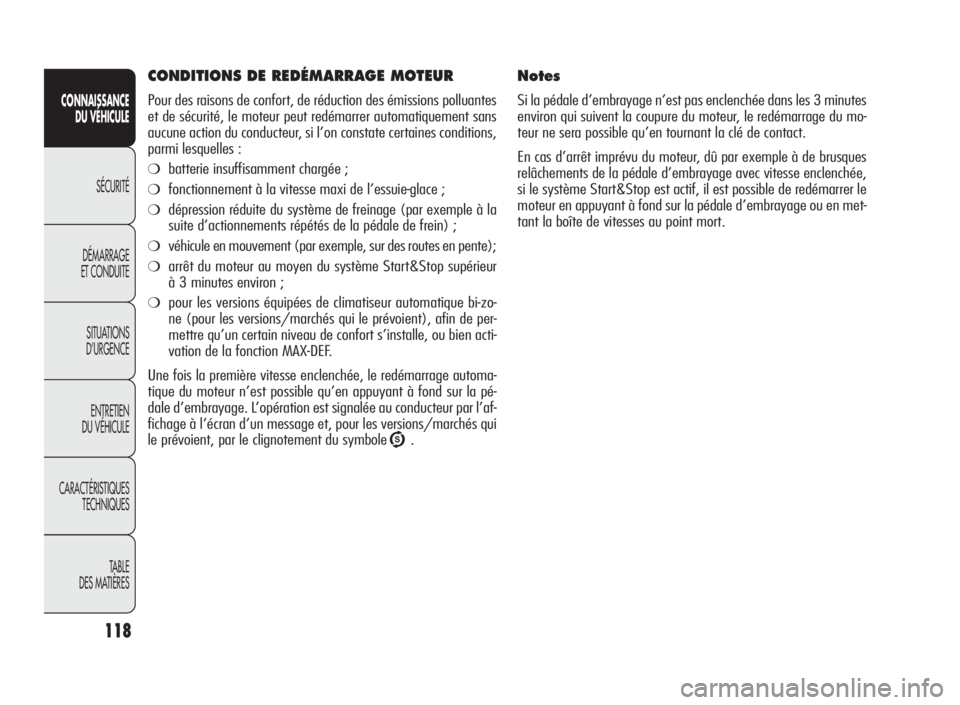

118
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES
Notes
Si la pédale d’embrayage n’est pas enclenchée dans les 3 minutes
environ qui suivent la coupure du moteur, le redémarrage du mo-
teur ne sera possible qu’en tournant la clé de contact.
En cas d’arrêt imprévu du moteur, dû par exemple à de brusques
relâchements de la pédale d’embrayage avec vitesse enclenchée,
si le système Start&Stop est actif, il est possible de redémarrer le
moteur en appuyant à fond sur la pédale d’embrayage ou en met-
tant la boîte de vitesses au point mort.
CONDITIONS DE REDÉMARRAGE MOTEUR
Pour des raisons de confort, de réduction des émissions polluantes
et de sécurité, le moteur peut redémarrer automatiquement sans
aucune action du conducteur, si l’on constate certaines conditions,
parmi lesquelles :
❍batterie insuffisamment chargée ;
❍fonctionnement à la vitesse maxi de l’essuie-glace ;
❍dépression réduite du système de freinage (par exemple à la
suite d’actionnements répétés de la pédale de frein) ;
❍véhicule en mouvement (par exemple, sur des routes en pente);
❍arrêt du moteur au moyen du système Start&Stop supérieur
à 3 minutes environ ;
❍pour les versions équipées de climatiseur automatique bi-zo-
ne (pour les versions/marchés qui le prévoient), afin de per-
mettre qu’un certain niveau de confort s’installe, ou bien acti-
vation de la fonction MAX-DEF.
Une fois la première vitesse enclenchée, le redémarrage automa-
tique du moteur n’est possible qu’en appuyant à fond sur la pé-
dale d’embrayage. L’opération est signalée au conducteur par l’af-
fichage à l’écran d’un message et, pour les versions/marchés qui
le prévoient, par le clignotement du symbole
U.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 118

119
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
FONCTIONS DE SÉCURITÉ
Dans les conditions d’arrêt du moteur par le système Start&Stop,
si le conducteur détache sa ceinture de sécurité et ouvre sa porte,
ou celle du passager avant, le redémarrage du moteur n’est pos-
sible qu’à l’aide de la clé de contact.
Cette condition est signalée au conducteur par une sonnerie ou par
le clignotement du symbole
Uà l’écran (certaines versions pré-
voient l’affichage simultané d’un message).
FONCTION « ENERGY SAVING »
(pour les versions/marchés qui le prévoient)
Si suite à un redémarrage automatique du moteur, le conducteur n’ef-
fectue aucune action sur la voiture pendant environ 3 minutes, le sys-
tème Start&Stop coupe le moteur pour éviter une consommation
inutile de carburant. Dans ce cas, le redémarrage du moteur n’est
permis qu’en utilisant la clé de contact.
NOTE Il est dans tous les cas possible de laisser le moteur tourner
en désactivant le système Start&Stop.
IRRÉGULARITÉS DE FONCTIONNEMENT
En cas de dysfonctionnement, le système Start&Stop se désactive.
Le conducteur est informé d’une anomalie de fonctionnement par
l’allumage du symbole
Usur l’écran en mode clignotant du tableau
de bord ainsi que, sur certaines versions, par la visualisation d’un
message. Dans ce cas, s’adresser aux Services Agréés Alfa Romeo.
INACTIVITÉ DE LA VOITURE
En cas d’inactivité de la voiture, il est nécessaire de prêter une at-
tention particulière au débranchement de l’alimentation électrique
de la batterie.
La procédure doit être effectuée en débranchant le connecteur
A-fig. 83 (en appuyant sur le bouton B) du capteur C de contrôle
de l’état de la batterie installé sur le pôle négatif D de cette der-
nière. Ce capteur ne doit jamais être débranché du pôle si ce n’est
lors du remplacement de la batterie.
fig. 83A0K0179m
Pour le remplacement de la batterie, s’adresser
aux Services Agréés Alfa Romeo. Remplacer la
batterie par une batterie du même type (HEAVY
DUTY) et avec les mêmes caractéristiques.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:22 Pagina 119
