2010 Alfa Romeo Giulietta Notice d'entretien (in French)

8
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

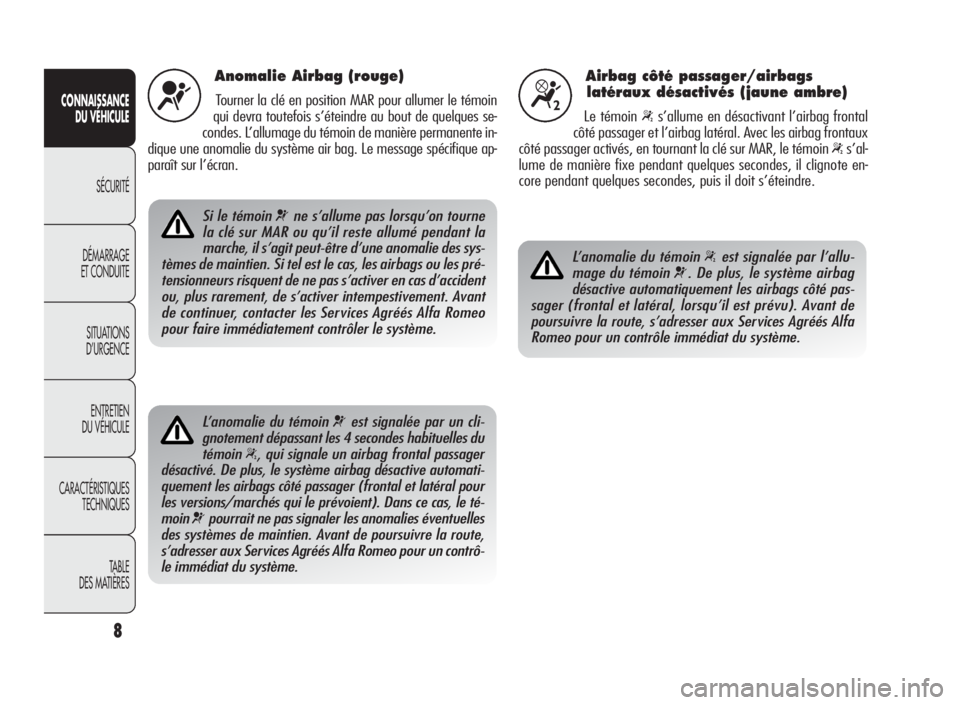

Anomalie Airbag (rouge)
Tourner la clé en position MAR pour allumer le témoin
qui devra toutefois s’éteindre au bout de quelques se-
condes. L’allumage du témoin de manière permanente in-
dique une anomalie du système air bag. Le message spécifique ap-
paraît sur l’écran.¬
Si le témoin¬ne s’allume pas lorsqu’on tourne
la clé sur MAR ou qu’il reste allumé pendant la
marche, il s’agit peut-être d’une anomalie des sys-
tèmes de maintien. Si tel est le cas, les airbags ou les pré-
tensionneurs risquent de ne pas s’activer en cas d’accident
ou, plus rarement, de s’activer intempestivement. Avant
de continuer, contacter les Services Agréés Alfa Romeo
pour faire immédiatement contrôler le système.
L’anomalie du témoin¬est signalée par un cli-
gnotement dépassant les 4 secondes habituelles du
témoin
“, qui signale un airbag frontal passager
désactivé. De plus, le système airbag désactive automati-
quement les airbags côté passager (frontal et latéral pour
les versions/marchés qui le prévoient). Dans ce cas, le té-
moin
¬pourrait ne pas signaler les anomalies éventuelles
des systèmes de maintien. Avant de poursuivre la route,
s’adresser aux Services Agréés Alfa Romeo pour un contrô-
le immédiat du système.
Airbag côté passager/airbags
latéraux désactivés (jaune ambre)
Le témoin“s’allume en désactivant l’airbag frontal
côté passager et l’airbag latéral. Avec les airbag frontaux
côté passager activés, en tournant la clé sur MAR, le témoin
“s’al-
lume de manière fixe pendant quelques secondes, il clignote en-
core pendant quelques secondes, puis il doit s’éteindre.
“
L’anomalie du témoin“est signalée par l’allu-
mage du témoin
¬. De plus, le système airbag
désactive automatiquement les airbags côté pas-
sager (frontal et latéral, lorsqu’il est prévu). Avant de
poursuivre la route, s’adresser aux Services Agréés Alfa
Romeo pour un contrôle immédiat du système.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 8

9
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

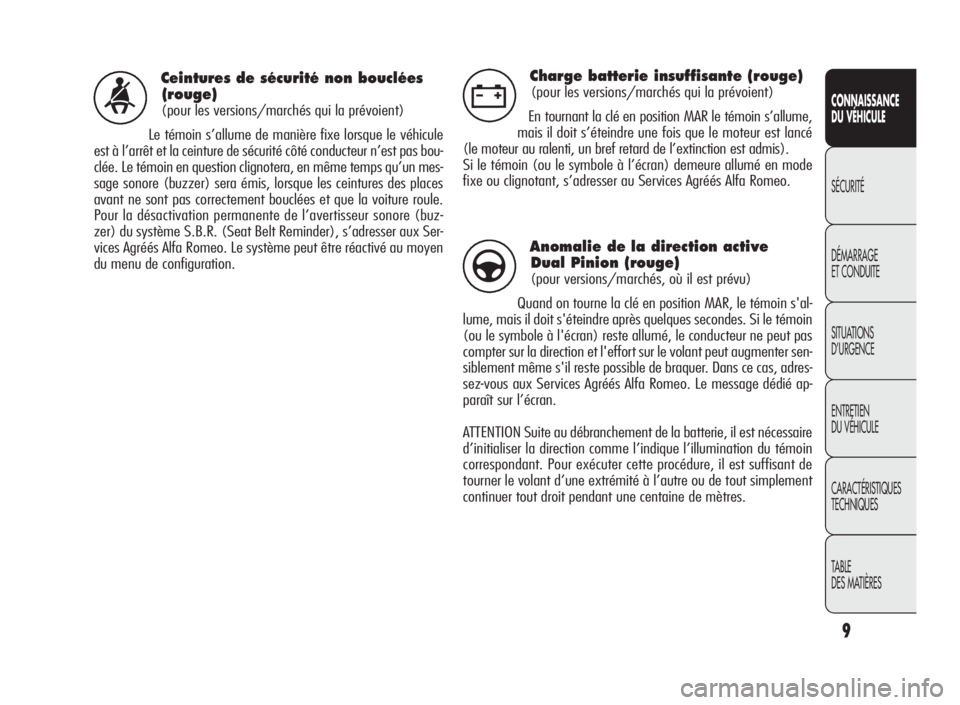

Ceintures de sécurité non bouclées
(rouge)
(pour les versions/marchés qui la prévoient)
Le témoin s’allume de manière fixe lorsque le véhicule
est à l’arrêt et la ceinture de sécurité côté conducteur n’est pas bou-
clée. Le témoin en question clignotera, en même temps qu’un mes-
sage sonore (buzzer) sera émis, lorsque les ceintures des places
avant ne sont pas correctement bouclées et que la voiture roule.
Pour la désactivation permanente de l’avertisseur sonore (buz-
zer) du système S.B.R. (Seat Belt Reminder), s’adresser aux Ser-
vices Agréés Alfa Romeo. Le système peut être réactivé au moyen
du menu de configuration.<
Charge batterie insuffisante (rouge)
(pour les versions/marchés qui la prévoient)
En tournant la clé en position MAR le témoin s’allume,
mais il doit s’éteindre une fois que le moteur est lancé
(le moteur au ralenti, un bref retard de l’extinction est admis).
Si le témoin (ou le symbole à l’écran) demeure allumé en mode
fixe ou clignotant, s’adresser au Services Agréés Alfa Romeo.w
Anomalie de la direction active
Dual Pinion (rouge)
(pour versions/marchés, où il est prévu)
Quand on tourne la clé en position MAR, le témoin s'al-
lume, mais il doit s'éteindre après quelques secondes. Si le témoin
(ou le symbole à l'écran) reste allumé, le conducteur ne peut pas
compter sur la direction et l'effort sur le volant peut augmenter sen-
siblement même s'il reste possible de braquer. Dans ce cas, adres-
sez-vous aux Services Agréés Alfa Romeo. Le message dédié ap-
paraît sur l’écran.
ATTENTION Suite au débranchement de la batterie, il est nécessaire
d’initialiser la direction comme l’indique l’illumination du témoin
correspondant. Pour exécuter cette procédure, il est suffisant de
tourner le volant d’une extrémité à l’autre ou de tout simplement
continuer tout droit pendant une centaine de mètres.g
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 9

10
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

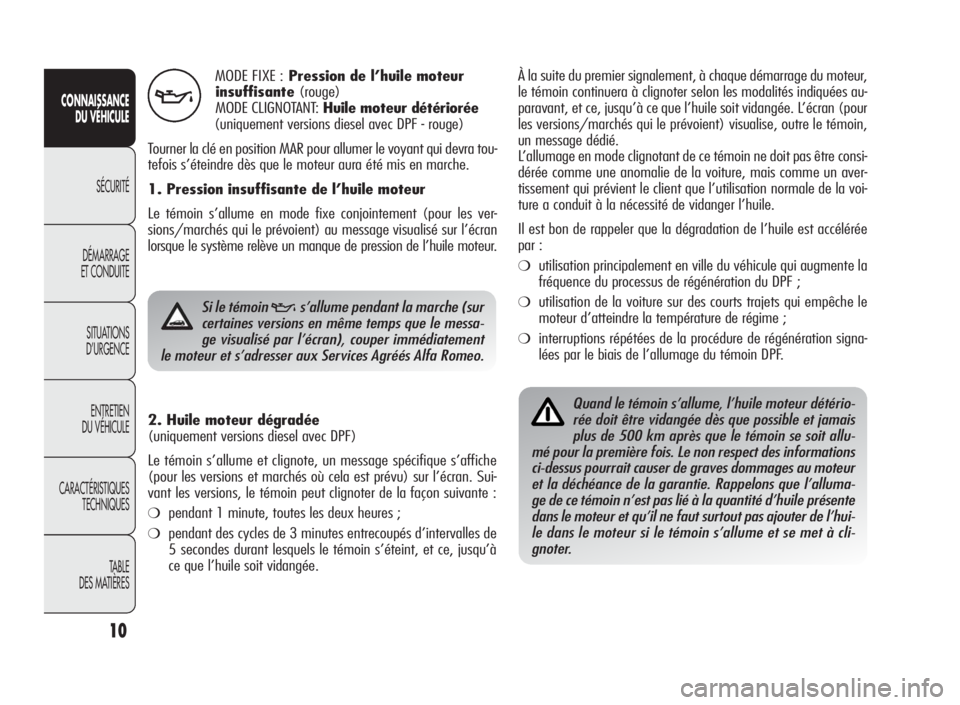

MODE FIXE :Pression de l’huile moteur
insuffisante(rouge)
MODE CLIGNOTANT:Huile moteur détériorée
(uniquement versions diesel avec DPF - rouge)
Tourner la clé en position MAR pour allumer le voyant qui devra tou-
tefois s’éteindre dès que le moteur aura été mis en marche.
1. Pression insuffisante de l’huile moteur
Le témoin s’allume en mode fixe conjointement (pour les ver-
sions/marchés qui le prévoient) au message visualisé sur l’écran
lorsque le système relève un manque de pression de l’huile moteur.
v
Si le témoinvs’allume pendant la marche (sur
certaines versions en même temps que le messa-
ge visualisé par l’écran), couper immédiatement
le moteur et s’adresser aux Services Agréés Alfa Romeo.
2. Huile moteur dégradée
(uniquement versions diesel avec DPF)
Le témoin s’allume et clignote, un message spécifique s’affiche
(pour les versions et marchés où cela est prévu) sur l’écran. Sui-
vant les versions, le témoin peut clignoter de la façon suivante :
❍pendant 1 minute, toutes les deux heures ;
❍pendant des cycles de 3 minutes entrecoupés d’intervalles de
5 secondes durant lesquels le témoin s’éteint, et ce, jusqu’à
ce que l’huile soit vidangée.À la suite du premier signalement, à chaque démarrage du moteur,
le témoin continuera à clignoter selon les modalités indiquées au-
paravant, et ce, jusqu’à ce que l’huile soit vidangée. L’écran (pour
les versions/marchés qui le prévoient) visualise, outre le témoin,
un message dédié.
L’allumage en mode clignotant de ce témoin ne doit pas être consi-
dérée comme une anomalie de la voiture, mais comme un aver-
tissement qui prévient le client que l’utilisation normale de la voi-
ture a conduit à la nécessité de vidanger l’huile.
Il est bon de rappeler que la dégradation de l’huile est accélérée
par :
❍utilisation principalement en ville du véhicule qui augmente la
fréquence du processus de régénération du DPF ;
❍utilisation de la voiture sur des courts trajets qui empêche le
moteur d’atteindre la température de régime ;
❍interruptions répétées de la procédure de régénération signa-
lées par le biais de l’allumage du témoin DPF.
Quand le témoin s’allume, l’huile moteur détério-
rée doit être vidangée dès que possible et jamais
plus de 500 km après que le témoin se soit allu-
mé pour la première fois. Le non respect des informations
ci-dessus pourrait causer de graves dommages au moteur
et la déchéance de la garantie. Rappelons que l’alluma-
ge de ce témoin n’est pas lié à la quantité d’huile présente
dans le moteur et qu’il ne faut surtout pas ajouter de l’hui-
le dans le moteur si le témoin s’allume et se met à cli-
gnoter.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 10

11
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Température excessive du liquide
de refroidissement du moteur
(rouge)
Quand on tourne la clé en position MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques secondes. Le témoin
s’allume quand le moteur a surchauffé. Le message dédié apparaît
sur l’écran.
Si le témoin s’allume, il faut procéder comme suit :
❍en cas de marche normale : arrêter le véhicule, éteindre le mo-
teur et vérifier que le niveau d’eau à l’intérieur de la cuve n’est
pas inférieur au repère MIN. Dans ce cas, attendre quelques
minutes pour permettre le refroidissement du moteur, puis ou-
vrir lentement et avec précaution le bouchon, remplir avec du
liquide de refroidissement, en s’assurant que celui-ci soit com-
pris entre les repères MIN et MAX indiqués sur ladite cuve. Vé-
rifier aussi les éventuelles fuites de liquide. Si le témoin se ral-
lumait lors du démarrage suivant, s’adresser aux Services Agréés
Alfa Romeo.
❍Si le véhicule est très sollicité (traction de remorques en côte
ou véhicule à pleine charge) : ralentir et, si le témoin reste al-
lumé, arrêter le véhicule. Rester à l’arrêt pendant 2 ou 3 mi-
nutes, moteur allumé et légèrement accéléré pour que le liquide
de refroidissement circule plus facilement, puis couper le mo-
teur. Vérifier le niveau du liquide suivant les indications ci-des-
sus.
ATTENTION Sur des parcours très contraignants il est conseillé de
garder le moteur allumé et légèrement accéléré pendant quelques
minutes avant de l’éteindre.
u
Fermeture incomplète des portes
(rouge)
(pour les versions/marchés qui la prévoient)
Le témoin (ou le symbole à l’écran) s’allume si une ou
plusieurs portes ou le hayon ne sont pas parfaitement fermés. Portes
ouvertes et véhicule en marche, le système émet un signal sono-
re. Sur certaines versions le témoin (ou le symbole à l’écran) s’al-
lume également lorsque le capot moteur n’est pas correctement
fermés.´
Anomalie du système EOBD/
injection (jaune ambre)
En conditions normales, en tournant la clé de contact
en position MAR, le témoin s’allume, mais il doit s’éteindre
dès que le moteur est lancé.
Si le témoin reste allumé ou s’allume quand le véhicule roule, ce-
la signale un dysfonctionnement du système d’injection. Si le té-
moin s’allume de manière fixe, cela dénote un dysfonctionnement
du système d’alimentation/allumage qui risque de provoquer de
fortes émissions à l’échappement, une dégradation des perfor-
mances, une mauvaise maniabilité et des consommations élevées.
Sur certaines versions, le message concerné apparaît à l’écran.
Dans ces conditions, on peut continuer à rouler en évitant toutefois
de demander au moteur des efforts trop lourds ou des vitesses éle-
vées. L’utilisation prolongée de la voiture avec le témoin allumé de
manière fixe peut provoquer des dommages. S‘adresser au plus vi-
te aux Services Agréés Alfa Romeo.
Le témoin s’éteint si l’anomalie disparaît, mais le système mé-
morise systématiquement le signal.
U
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 11

12
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

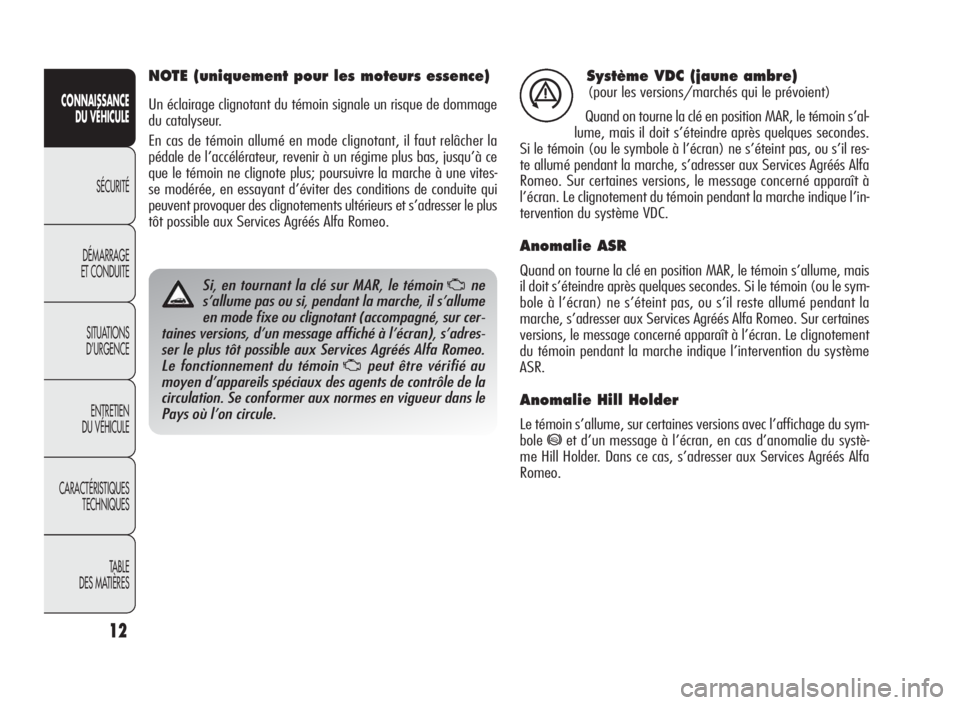

Système VDC (jaune ambre)
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé en position MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques secondes.
Si le témoin (ou le symbole à l’écran) ne s’éteint pas, ou s’il res-
te allumé pendant la marche, s’adresser aux Services Agréés Alfa
Romeo. Sur certaines versions, le message concerné apparaît à
l’écran. Le clignotement du témoin pendant la marche indique l’in-
tervention du système VDC.
Anomalie ASR
Quand on tourne la clé en position MAR, le témoin s’allume, mais
il doit s’éteindre après quelques secondes. Si le témoin (ou le sym-
bole à l’écran) ne s’éteint pas, ou s’il reste allumé pendant la
marche, s’adresser aux Services Agréés Alfa Romeo. Sur certaines
versions, le message concerné apparaît à l’écran. Le clignotement
du témoin pendant la marche indique l’intervention du système
ASR.
Anomalie Hill Holder
Le témoin s’allume, sur certaines versions avec l’affichage du sym-
bole
*et d’un message à l’écran, en cas d’anomalie du systè-
me Hill Holder. Dans ce cas, s’adresser aux Services Agréés Alfa
Romeo.
á
NOTE (uniquement pour les moteurs essence)
Un éclairage clignotant du témoin signale un risque de dommage
du catalyseur.
En cas de témoin allumé en mode clignotant, il faut relâcher la
pédale de l’accélérateur, revenir à un régime plus bas, jusqu’à ce
que le témoin ne clignote plus; poursuivre la marche à une vites-
se modérée, en essayant d’éviter des conditions de conduite qui
peuvent provoquer des clignotements ultérieurs et s’adresser le plus
tôt possible aux Services Agréés Alfa Romeo.
Si, en tournant la clé sur MAR, le témoinUne
s’allume pas ou si, pendant la marche, il s’allume
en mode fixe ou clignotant (accompagné, sur cer-
taines versions, d’un message affiché à l’écran), s’adres-
ser le plus tôt possible aux Services Agréés Alfa Romeo.
Le fonctionnement du témoin
Upeut être vérifié au
moyen d’appareils spéciaux des agents de contrôle de la
circulation. Se conformer aux normes en vigueur dans le
Pays où l’on circule.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 12

13
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

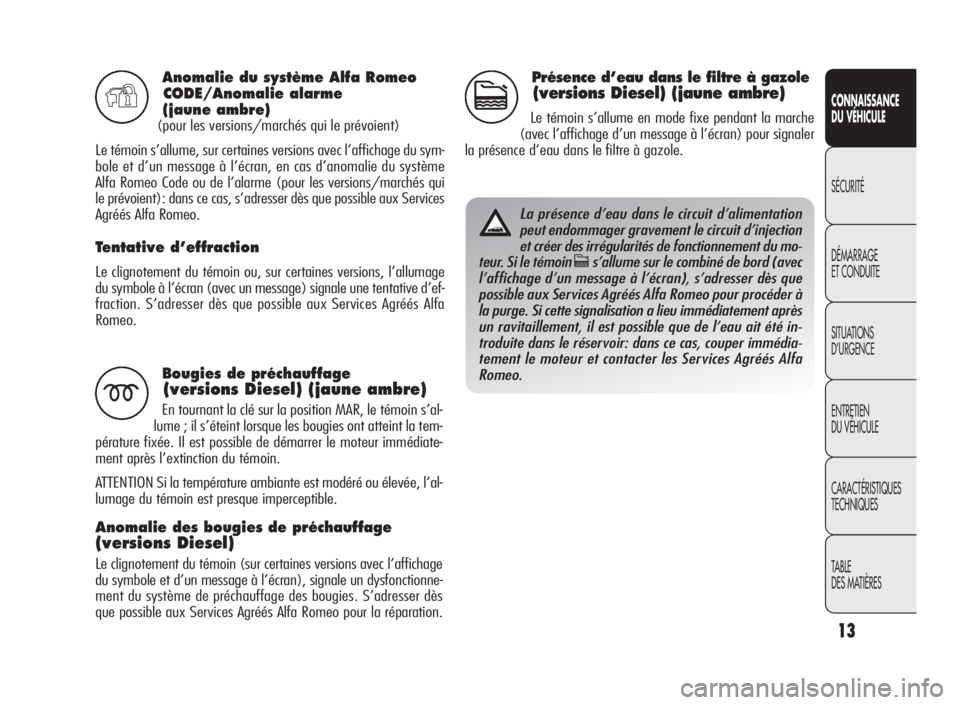

Anomalie du système Alfa Romeo
CODE/Anomalie alarme
(jaune ambre)
(pour les versions/marchés qui le prévoient)
Le témoin s’allume, sur certaines versions avec l’affichage du sym-
bole et d’un message à l’écran, en cas d’anomalie du système
Alfa Romeo Code ou de l’alarme (pour les versions/marchés qui
le prévoient): dans ce cas, s’adresser dès que possible aux Services
Agréés Alfa Romeo.
Tentative d’effraction
Le clignotement du témoin ou, sur certaines versions, l’allumage
du symbole à l’écran (avec un message) signale une tentative d’ef-
fraction. S’adresser dès que possible aux Services Agréés Alfa
Romeo.
Y
Bougies de préchauffage
(versions Diesel) (jaune ambre)
En tournant la clé sur la position MAR, le témoin s’al-
lume ; il s’éteint lorsque les bougies ont atteint la tem-
pérature fixée. Il est possible de démarrer le moteur immédiate-
ment après l’extinction du témoin.
ATTENTION Si la température ambiante est modéré ou élevée, l’al-
lumage du témoin est presque imperceptible.
Anomalie des bougies de préchauffage
(versions Diesel)
Le clignotement du témoin (sur certaines versions avec l’affichage
du symbole et d’un message à l’écran), signale un dysfonctionne-
ment du système de préchauffage des bougies. S’adresser dès
que possible aux Services Agréés Alfa Romeo pour la réparation.
m
Présence d’eau dans le filtre à gazole
(versions Diesel) (jaune ambre)
Le témoin s’allume en mode fixe pendant la marche
(avec l’affichage d’un message à l’écran) pour signaler
la présence d’eau dans le filtre à gazole.c
La présence d’eau dans le circuit d’alimentation
peut endommager gravement le circuit d’injection
et créer des irrégularités de fonctionnement du mo-
teur. Si le témoin
cs’allume sur le combiné de bord (avec
l’affichage d’un message à l’écran), s’adresser dès que
possible aux Services Agréés Alfa Romeo pour procéder à
la purge. Si cette signalisation a lieu immédiatement après
un ravitaillement, il est possible que de l’eau ait été in-
troduite dans le réservoir: dans ce cas, couper immédia-
tement le moteur et contacter les Services Agréés Alfa
Romeo.
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 13

14
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TA B L E
DES MATIÈRES

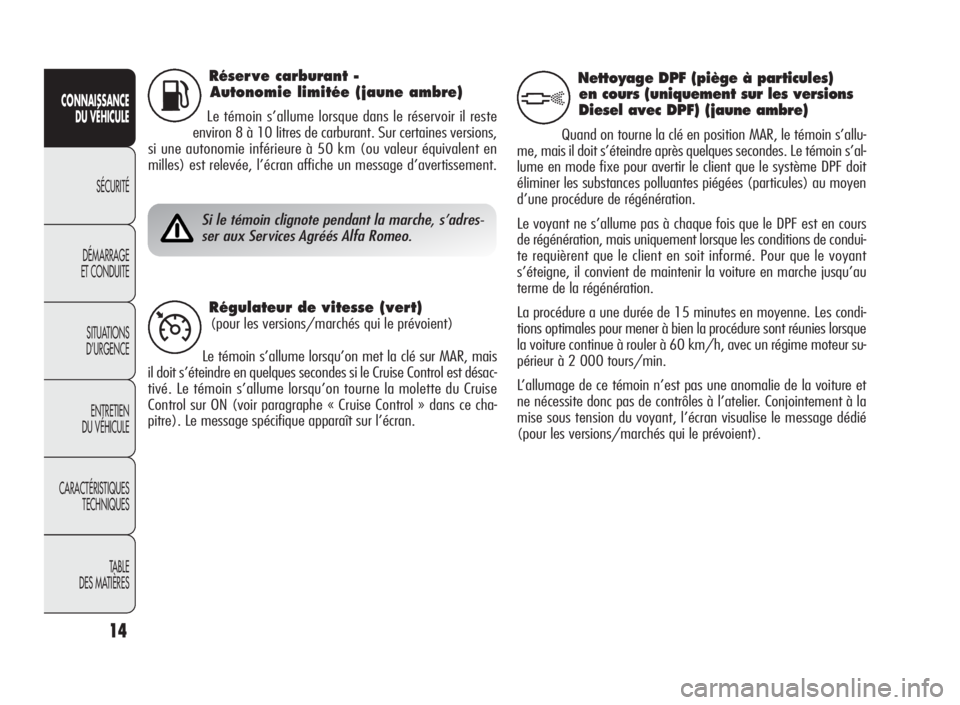

Réser ve carburant -
Autonomie limitée (jaune ambre)
Le témoin s’allume lorsque dans le réservoir il reste
environ 8 à 10 litres de carburant. Sur certaines versions,
si une autonomie inférieure à 50 km (ou valeur équivalent en
milles) est relevée, l’écran affiche un message d’avertissement.K
Si le témoin clignote pendant la marche, s’adres-
ser aux Services Agréés Alfa Romeo.
Régulateur de vitesse (vert)
(pour les versions/marchés qui le prévoient)
Le témoin s’allume lorsqu’on met la clé sur MAR, mais
il doit s’éteindre en quelques secondes si le Cruise Control est désac-
tivé. Le témoin s’allume lorsqu’on tourne la molette du Cruise
Control sur ON (voir paragraphe « Cruise Control » dans ce cha-
pitre). Le message spécifique apparaît sur l’écran.Ü
Nettoyage DPF (piège à particules)
en cours (uniquement sur les versions
Diesel avec DPF) (jaune ambre)
Quand on tourne la clé en position MAR, le témoin s’allu-
me, mais il doit s’éteindre après quelques secondes. Le témoin s’al-
lume en mode fixe pour avertir le client que le système DPF doit
éliminer les substances polluantes piégées (particules) au moyen
d’une procédure de régénération.
Le voyant ne s’allume pas à chaque fois que le DPF est en cours
de régénération, mais uniquement lorsque les conditions de condui-
te requièrent que le client en soit informé. Pour que le voyant
s’éteigne, il convient de maintenir la voiture en marche jusqu’au
terme de la régénération.
La procédure a une durée de 15 minutes en moyenne. Les condi-
tions optimales pour mener à bien la procédure sont réunies lorsque
la voiture continue à rouler à 60 km/h, avec un régime moteur su-
périeur à 2 000 tours/min.
L’allumage de ce témoin n’est pas une anomalie de la voiture et
ne nécessite donc pas de contrôles à l’atelier. Conjointement à la
mise sous tension du voyant, l’écran visualise le message dédié
(pour les versions/marchés qui le prévoient).
h
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 14

15
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

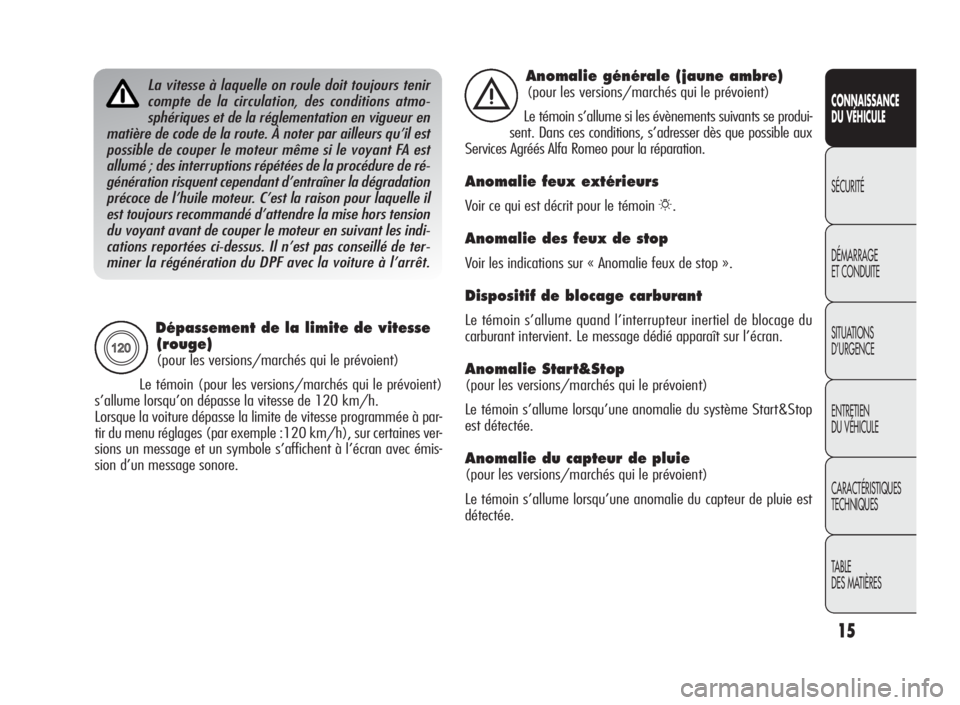

Dépassement de la limite de vitesse
(rouge)
(pour les versions/marchés qui le prévoient)
Le témoin (pour les versions/marchés qui le prévoient)
s’allume lorsqu’on dépasse la vitesse de 120 km/h.
Lorsque la voiture dépasse la limite de vitesse programmée à par-
tir du menu réglages (par exemple :120 km/h), sur certaines ver-
sions un message et un symbole s’affichent à l’écran avec émis-
sion d’un message sonore.X
La vitesse à laquelle on roule doit toujours tenir
compte de la circulation, des conditions atmo-
sphériques et de la réglementation en vigueur en
matière de code de la route. À noter par ailleurs qu’il est
possible de couper le moteur même si le voyant FA est
allumé ; des interruptions répétées de la procédure de ré-
génération risquent cependant d’entraîner la dégradation
précoce de l’huile moteur. C’est la raison pour laquelle il
est toujours recommandé d’attendre la mise hors tension
du voyant avant de couper le moteur en suivant les indi-
cations reportées ci-dessus. Il n’est pas conseillé de ter-
miner la régénération du DPF avec la voiture à l’arrêt.Anomalie générale (jaune ambre)
(pour les versions/marchés qui le prévoient)
Le témoin s’allume si les évènements suivants se produi-
sent. Dans ces conditions, s’adresser dès que possible aux
Services Agréés Alfa Romeo pour la réparation.
Anomalie feux extérieurs
Voir ce qui est décrit pour le témoin6.
Anomalie des feux de stop
Voir les indications sur « Anomalie feux de stop ».
Dispositif de blocage carburant
Le témoin s’allume quand l’interrupteur inertiel de blocage du
carburant intervient. Le message dédié apparaît sur l’écran.
Anomalie Start&Stop
(pour les versions/marchés qui le prévoient)
Le témoin s’allume lorsqu’une anomalie du système Start&Stop
est détectée.
Anomalie du capteur de pluie
(pour les versions/marchés qui le prévoient)
Le témoin s’allume lorsqu’une anomalie du capteur de pluie est
détectée.
è
001-130 Alfa Giulietta FR 5ed 26-07-2010 16:21 Pagina 15
