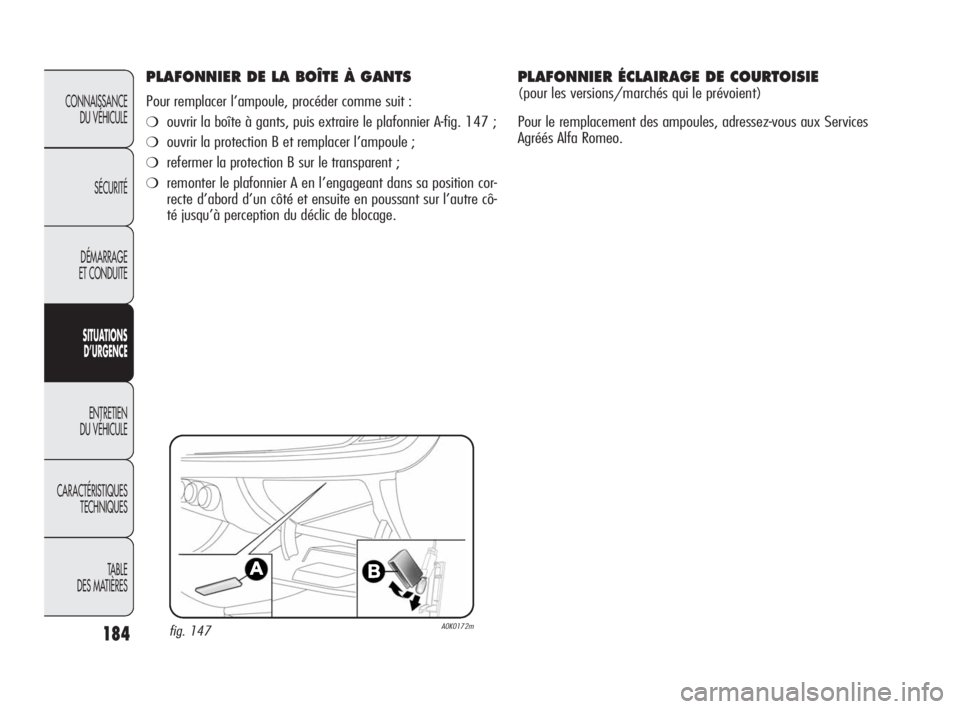

PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer l’ampoule, procéder comme suit :
❍ouvrir la boîte à gants, puis extraire le plafonnier A-fig. 147 ;
❍ouvrir la protection B et remplacer l’ampoule ;
❍refermer la protection B sur le transparent ;
❍remonter le plafonnier A en l’engageant dans sa position cor-
recte d’abord d’un côté et ensuite en poussant sur l’autre cô-
té jusqu’à perception du déclic de blocage.
fig. 147A0K0172m
PLAFONNIER ÉCLAIRAGE DE COURTOISIE
(pour les versions/marchés qui le prévoient)
Pour le remplacement des ampoules, adressez-vous aux Services
Agréés Alfa Romeo.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 184

185
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

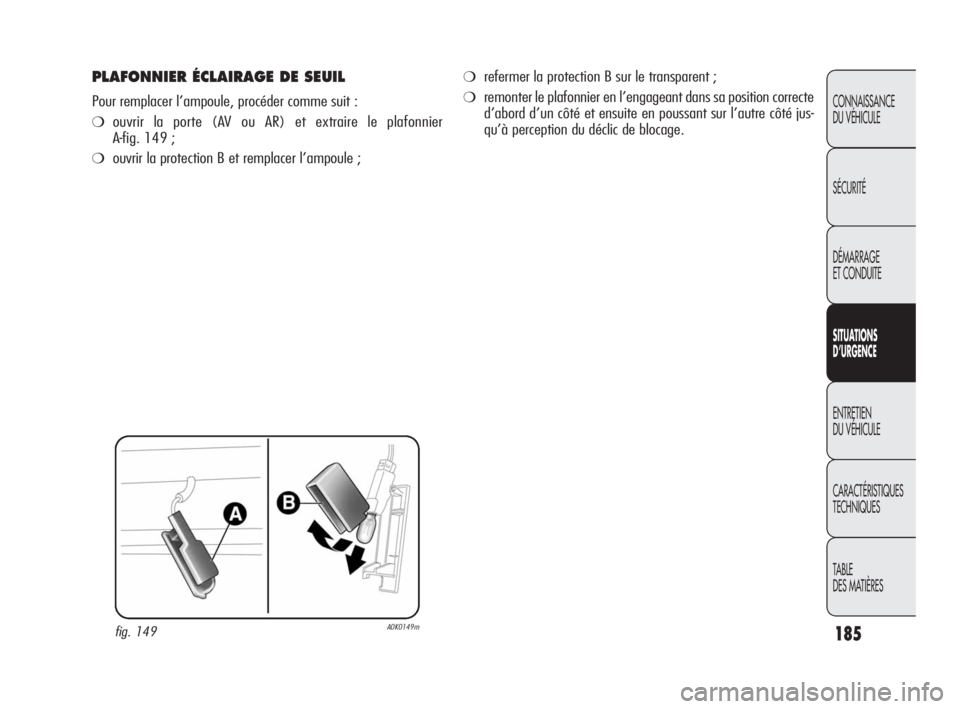

PLAFONNIER ÉCLAIRAGE DE SEUIL
Pour remplacer l’ampoule, procéder comme suit :
❍ouvrir la porte (AV ou AR) et extraire le plafonnier
A-fig. 149 ;
❍ouvrir la protection B et remplacer l’ampoule ;
fig. 149A0K0149m
❍refermer la protection B sur le transparent ;
❍remonter le plafonnier en l’engageant dans sa position correcte
d’abord d’un côté et ensuite en poussant sur l’autre côté jus-
qu’à perception du déclic de blocage.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 185

186
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

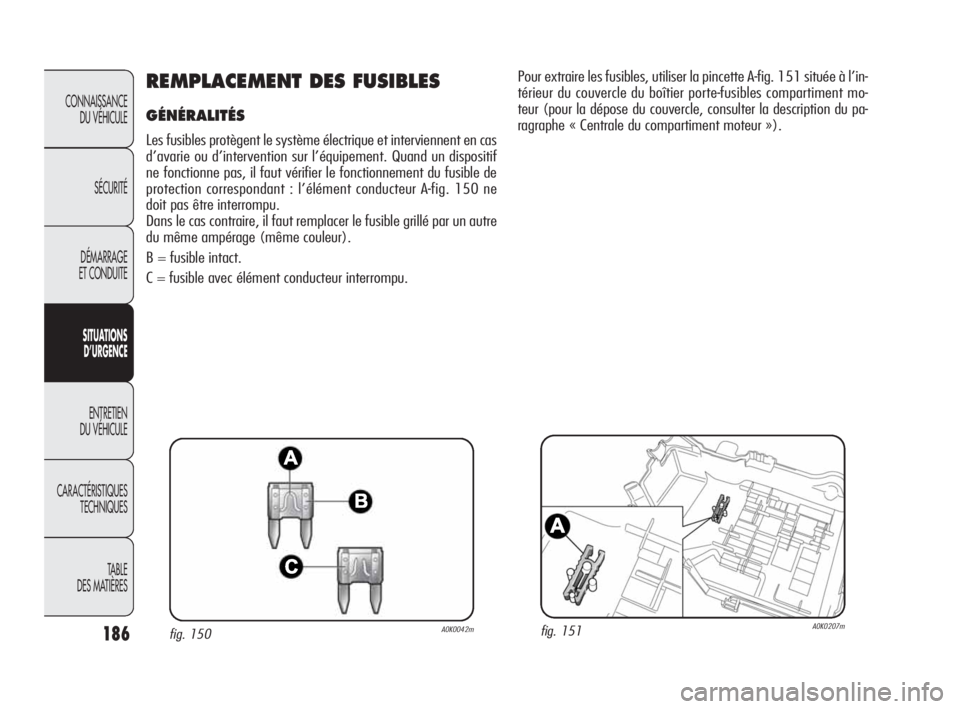

REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et interviennent en cas
d’avarie ou d’intervention sur l’équipement. Quand un dispositif
ne fonctionne pas, il faut vérifier le fonctionnement du fusible de
protection correspondant : l’élément conducteur A-fig. 150 ne
doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre
du même ampérage (même couleur).
B = fusible intact.
C = fusible avec
élément conducteur interrompu.
fig. 150A0K0042mfig. 151A0K0207m
Pour extraire les fusibles, utiliser la pincette A-fig. 151 située à l’in-
térieur du couvercle du boîtier porte-fusibles compartiment mo-
teur (pour la dépose du couvercle, consulter la description du pa-
ragraphe « Centrale du compartiment moteur »).
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 186

187
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

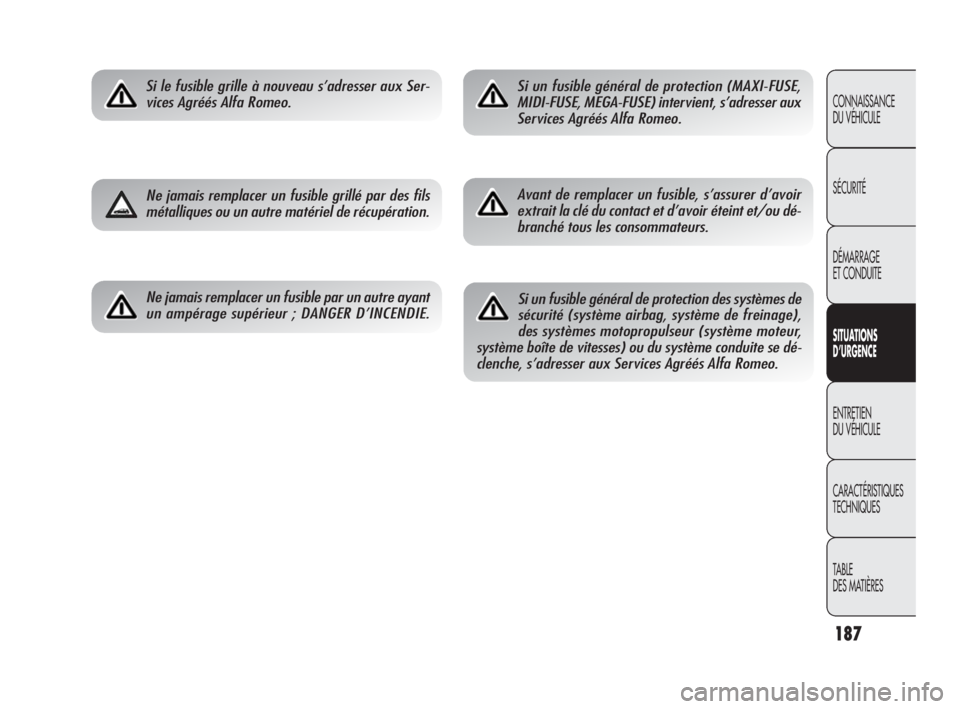

Si le fusible grille à nouveau s’adresser aux Ser-
vices Agréés Alfa Romeo.
Ne jamais remplacer un fusible grillé par des fils
métalliques ou un autre matériel de récupération.
Ne jamais remplacer un fusible par un autre ayant
un ampérage supérieur ; DANGER D’INCENDIE.
Si un fusible général de protection (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) intervient, s’adresser aux
Services Agréés Alfa Romeo.
Avant de remplacer un fusible, s’assurer d’avoir
extrait la clé du contact et d’avoir éteint et/ou dé-
branché tous les consommateurs.
Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage),
des systèmes motopropulseur (système moteur,
système boîte de vitesses) ou du système conduite se dé-
clenche, s’adresser aux Services Agréés Alfa Romeo.
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 187

188
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
En cas de lavage du compartiment moteur,
veiller à ne pas insister directement avec
le jet d’eau sur la centrale des fusibles et
sur les moteurs des essuie-glaces.

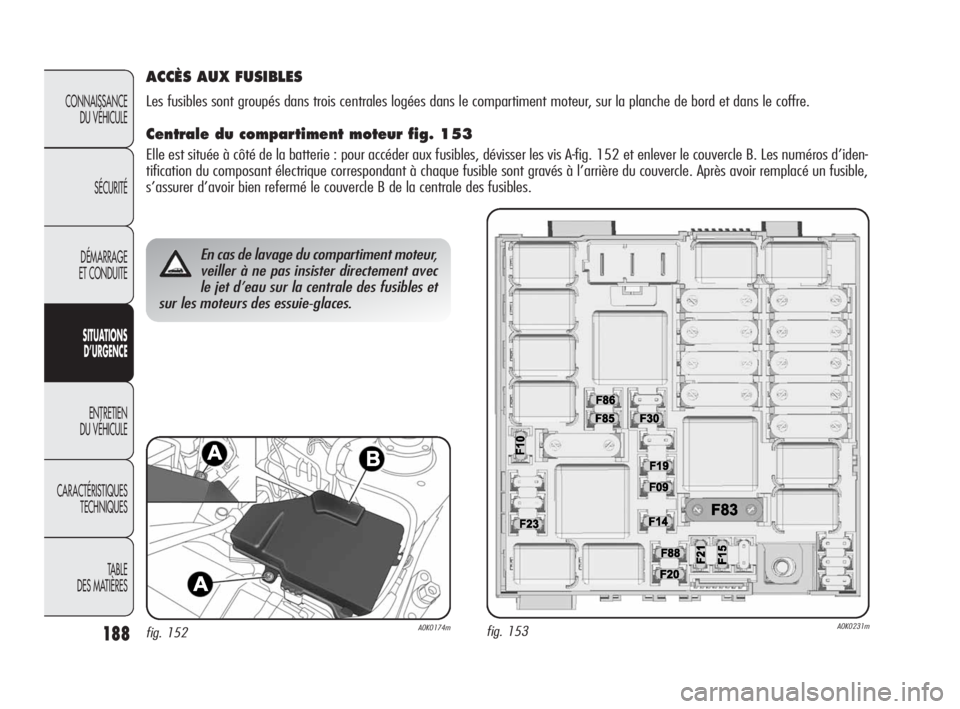

ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans trois centrales logées dans le compartiment moteur, sur la planche de bord et dans le coffre.
Centrale du compartiment moteur fig. 153
Elle est située à côté de la batterie : pour accéder aux fusibles, dévisser les vis A-fig. 152 et enlever le couvercle B. Les numéros d’iden-
tification du composant électrique correspondant à chaque fusible sont gravés à l’arrière du couvercle. Après avoir remplacé un fusible,
s’assurer d’avoir bien refermé le couvercle B de la centrale des fusibles.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 188

189
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

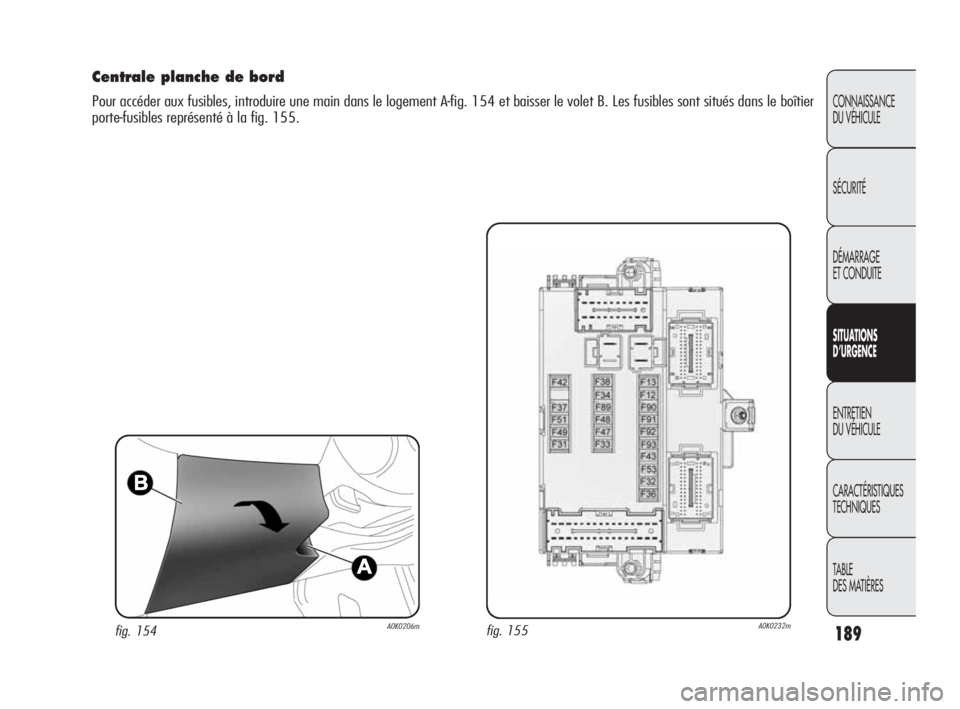

Centrale planche de bord
Pour accéder aux fusibles, introduire une main dans le logement A-fig. 154 et baisser le volet B. Les fusibles sont situés dans le boîtier
porte-fusibles représenté à la fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 189

190
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

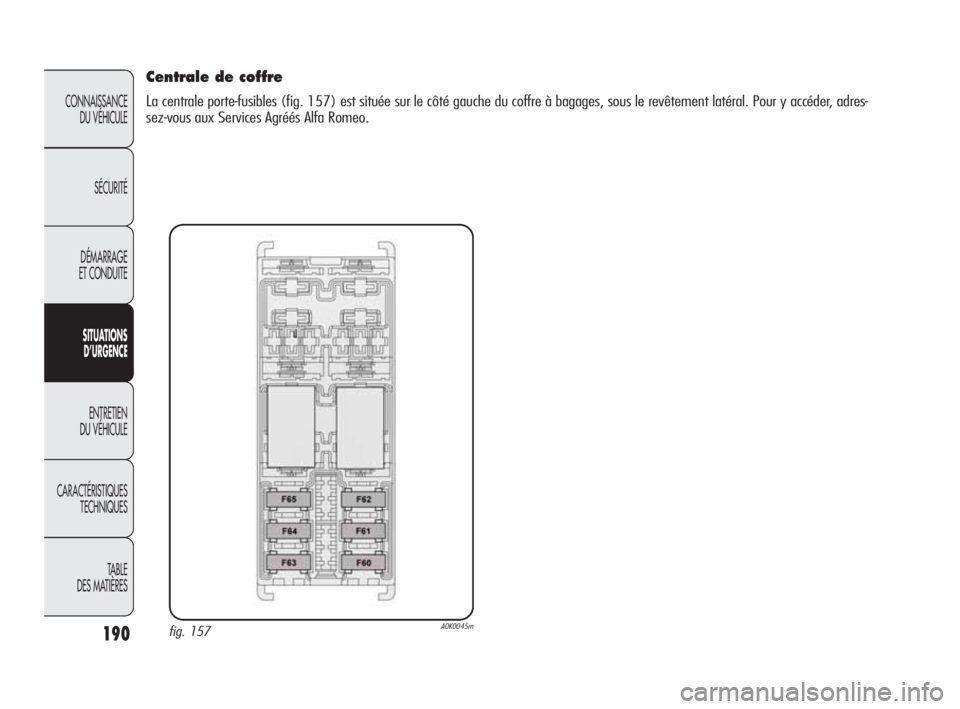

Centrale de coffre
La centrale porte-fusibles (fig. 157) est située sur le côté gauche du coffre à bagages, sous le revêtement latéral. Pour y accéder, adres-
sez-vous aux Services Agréés Alfa Romeo.
fig. 157A0K0045m
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 190

7,5
7,5
7,5
7,5
15
15
7,5
7,5
10F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
155
191
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
TABLEAU RÉCAPITULATIF DES FUSIBLES
FEUX FUSIBLE AMPÈRE FIGURE
Feu de route droit
Feu de route gauche
Feu de croisement droit
(versions avec phares halogènes)
Feu de croisement gauche
(versions avec phares halogènes)
Feu de croisement droit
(versions avec phares Bi-Xénon)
Feu de croisement gauche
(versions avec phares Bi-Xénon)
Antibrouillard droit
Antibrouillard gauche
Plafonnier coffre à bagages/
Plafonnier ailettes pare-soleil/
Plafonnier éclairage de seuil portes/
Plafonnier boîte à gants/
Plafonnier avant/arriere
Display Radionavigateur
161-198 Alfa Giulietta FR 4ed 5-05-2010 9:00 Pagina 191
