135

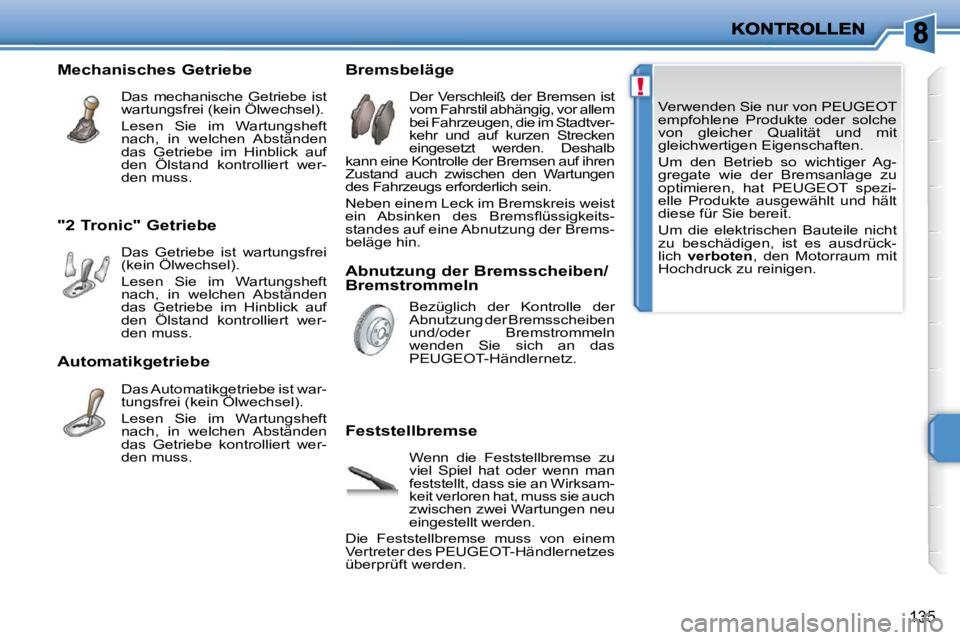

Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit
gleichwertigen Eigenschaften.
Um den Betrieb so wichtiger Ag-
gregate wie der Bremsanlage zu
optimieren, hat PEUGEOT spezi-
elle Produkte ausgewählt und hält
diese für Sie bereit.
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrück-
lich verboten , den Motorraum mit
Hochdruck zu reinigen.
"2 Tronic" Getriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen
das Getriebe im Hinblick auf
den Ölstand kontrolliert wer-
den muss. Abnutzung der Bremsscheiben/
Bremstrommeln
Bezüglich der Kontrolle der
Abnutzung der Bremsscheiben
und/oder Bremstrommeln
wenden Sie sich an das
PEUGEOT-Händlernetz.
Mechanisches Getriebe
Das mechanische Getriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen
das Getriebe im Hinblick auf
den Ölstand kontrolliert wer-
den muss. Bremsbeläge
Der Verschleiß der Bremsen ist
vom Fahrstil abhängig, vor allem
bei Fahrzeugen, die im Stadtver-
kehr und auf kurzen Strecken
eingesetzt werden. Deshalb
kann eine Kontrolle der Bremsen auf ihren
Zustand auch zwischen den Wartungen
des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist
ein Absinken des Bremsfl üssigkeits-
standes auf eine Abnutzung der Brems-
beläge hin.
Feststellbremse
Wenn die Feststellbremse zu
viel Spiel hat oder wenn man
feststellt, dass sie an Wirksam-
keit verloren hat, muss sie auch
zwischen zwei Wartungen neu
eingestellt werden.
Die Feststellbremse muss von einem
Vertreter des PEUGEOT-Händlernetzes
überprüft werden.
Automatikgetriebe
Das Automatikgetriebe ist war-
tungsfrei (kein Ölwechsel).
Lesen Sie im Wartungsheft
nach, in welchen Abständen
das Getriebe kontrolliert wer-
den muss.

i
136

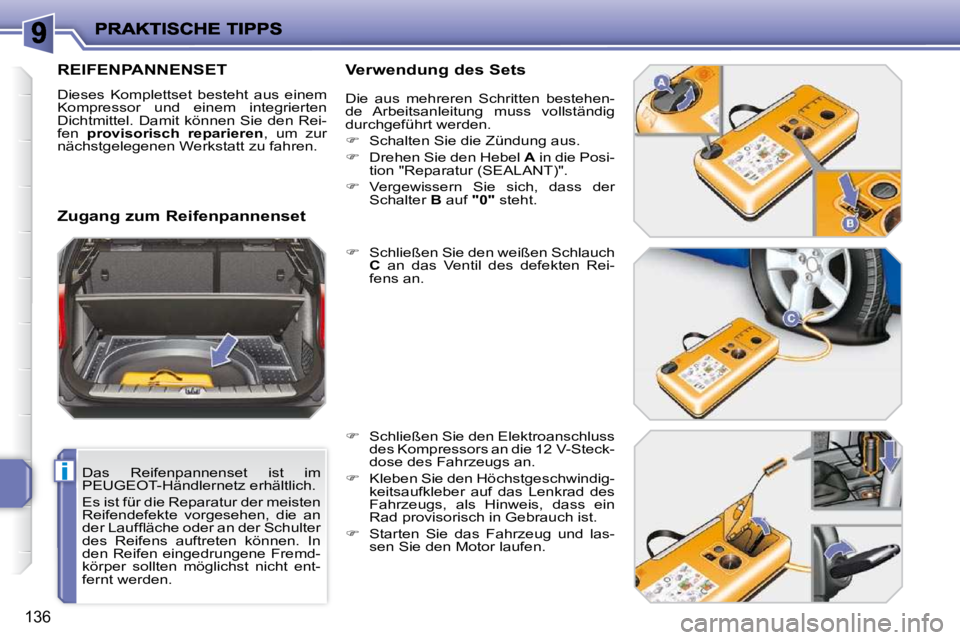

Das Reifenpannenset ist im
PEUGEOT-Händlernetz erhältlich.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an
der Lauffl äche oder an der Schulter
des Reifens auftreten können. In
den Reifen eingedrungene Fremd-
körper sollten möglichst nicht ent-
fernt werden.
REIFENPANNENSET
Dieses Komplettset besteht aus einem
Kompressor und einem integrierten
Dichtmittel. Damit können Sie den Rei-
fen provisorisch reparieren , um zur
nächstgelegenen Werkstatt zu fahren. Verwendung des Sets
Die aus mehreren Schritten bestehen-
de Arbeitsanleitung muss vollständig
durchgeführt werden.

 Schalten Sie die Zündung aus.

 Drehen Sie den Hebel A in die Posi-
tion "Reparatur (SEALANT)".

 Vergewissern Sie sich, dass der
Schalter B auf "0" steht.

 Schließen Sie den weißen Schlauch

C an das Ventil des defekten Rei-
fens an.

 Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-Steck-
dose des Fahrzeugs an.

 Kleben Sie den Höchstgeschwindig-
keitsaufkleber auf das Lenkrad des
Fahrzeugs, als Hinweis, dass ein
Rad provisorisch in Gebrauch ist.

 Starten Sie das Fahrzeug und las-
sen Sie den Motor laufen.
Zugang zum Reifenpannenset

i
i
137

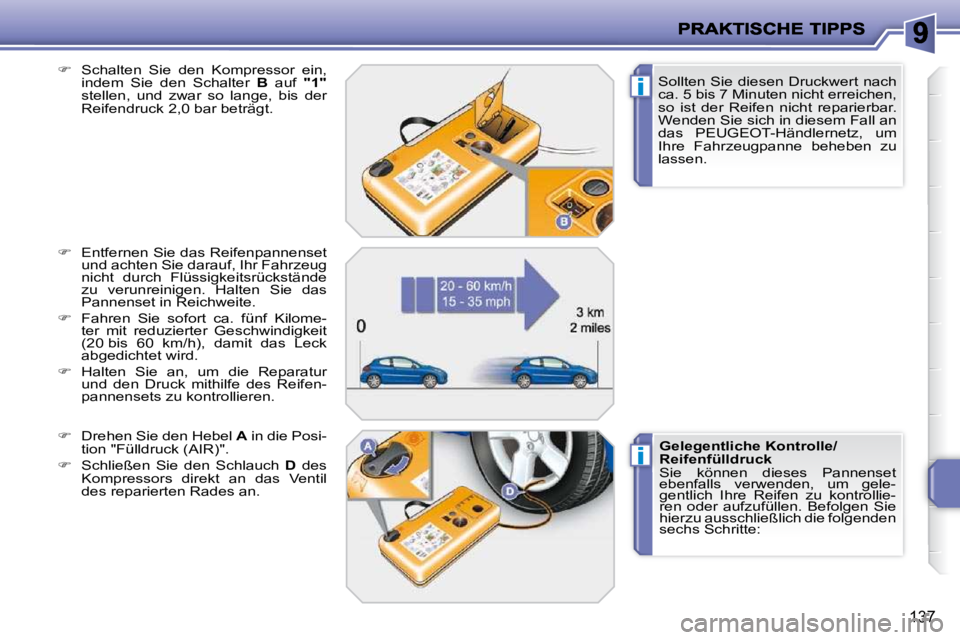

Sollten Sie diesen Druckwert nach
ca. 5 bis 7 Minuten nicht erreichen,
so ist der Reifen nicht reparierbar.
Wenden Sie sich in diesem Fall an
das PEUGEOT-Händlernetz, um
Ihre Fahrzeugpanne beheben zu
lassen.

 Schalten Sie den Kompressor ein,
indem Sie den Schalter B auf "1"
stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt.

 Entfernen Sie das Reifenpannenset
und achten Sie darauf, Ihr Fahrzeug
nicht durch Flüssigkeitsrückstände
zu verunreinigen. Halten Sie das
Pannenset in Reichweite.

 Fahren Sie sofort ca. fünf Kilome-
ter mit reduzierter Geschwindigkeit
(20 bis 60 km/h), damit das Leck
abgedichtet wird.

 Halten Sie an, um die Reparatur
und den Druck mithilfe des Reifen-
pannensets zu kontrollieren.

 Drehen Sie den Hebel A in die Posi-
tion "Fülldruck (AIR)".

 Schließen Sie den Schlauch D des
Kompressors direkt an das Ventil
des reparierten Rades an. Gelegentliche Kontrolle/
Reifenfülldruck

Sie können dieses Pannenset
ebenfalls verwenden, um gele-
gentlich Ihre Reifen zu kontrollie-
ren oder aufzufüllen. Befolgen Sie
hierzu ausschließlich die folgenden
sechs Schritte:

!
!
138

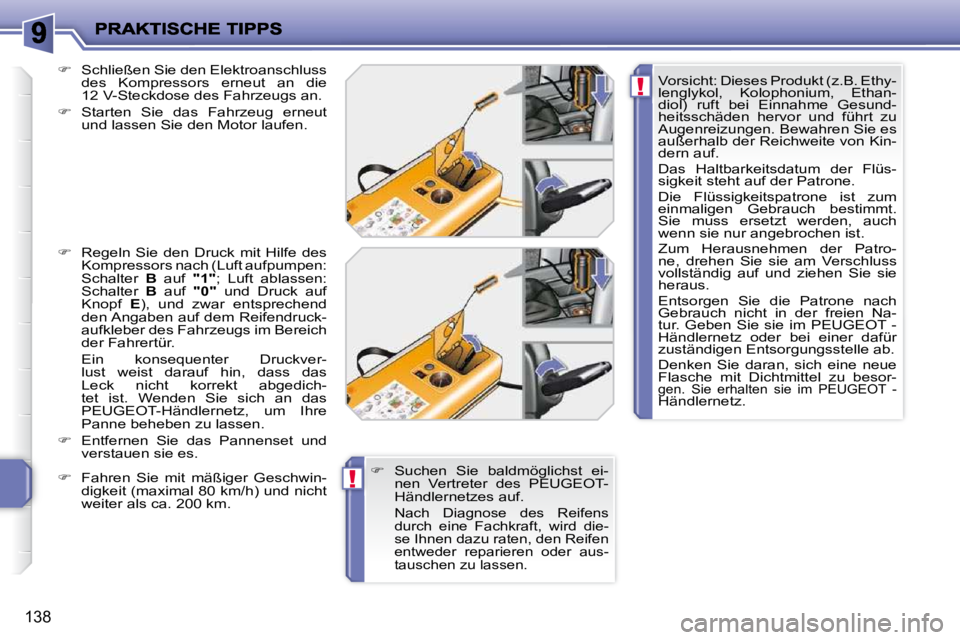

Vorsicht: Dieses Produkt (z.B. Ethy-
lenglykol, Kolophonium, Ethan-
diol) ruft bei Einnahme Gesund-
heitsschäden hervor und führt zu
Augenreizungen. Bewahren Sie es
außerhalb der Reichweite von Kin-
dern auf.
Das Haltbarkeitsdatum der Flüs-
sigkeit steht auf der Patrone.
Die Flüssigkeitspatrone ist zum
einmaligen Gebrauch bestimmt.
Sie muss ersetzt werden, auch
wenn sie nur angebrochen ist.
Zum Herausnehmen der Patro-
ne, drehen Sie sie am Verschluss
vollständig auf und ziehen Sie sie
heraus.
Entsorgen Sie die Patrone nach
Gebrauch nicht in der freien Na-
tur. Geben Sie sie im PEUGEOT -
Händlernetz oder bei einer dafür
zuständigen Entsorgungsstelle ab.
Denken Sie daran, sich eine neue
Flasche mit Dichtmittel zu besor-
gen. Sie erhalten sie im PEUGEOT -Händlernetz.

 Schließen Sie den Elektroanschluss
des Kompressors erneut an die
12 V-Steckdose des Fahrzeugs an.

 Starten Sie das Fahrzeug erneut
und lassen Sie den Motor laufen.

 Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B auf "1" ; Luft ablassen:
Schalter B auf "0" und Druck auf
Knopf E ), und zwar entsprechend
den Angaben auf dem Reifendruck-
aufkleber des Fahrzeugs im Bereich
der Fahrertür.
Ein konsequenter Druckver- lust weist darauf hin, dass das
Leck nicht korrekt abgedich-
tet ist. Wenden Sie sich an das
PEUGEOT-Händlernetz, um Ihre
Panne beheben zu lassen.

 Entfernen Sie das Pannenset und
verstauen sie es.

 Suchen Sie baldmöglichst ei-
nen Vertreter des PEUGEOT-
Händlernetzes auf.

Nach Diagnose des Reifens
durch eine Fachkraft, wird die-
se Ihnen dazu raten, den Reifen
entweder reparieren oder aus-
tauschen zu lassen.

 Fahren Sie mit mäßiger Geschwin-
digkeit (maximal 80 km/h) und nicht
weiter als ca. 200 km.

i
139

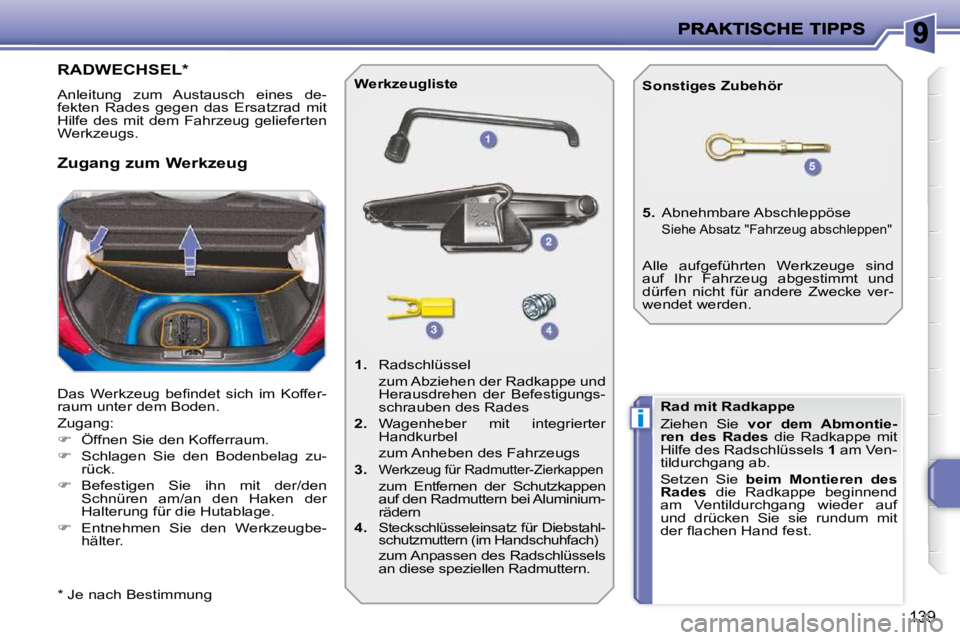

RADWECHSEL *
Anleitung zum Austausch eines de-
fekten Rades gegen das Ersatzrad mit
Hilfe des mit dem Fahrzeug gelieferten
Werkzeugs.
Das Werkzeug befi ndet sich im Koffer-
raum unter dem Boden.
Zugang:

 Öffnen Sie den Kofferraum.

 Schlagen Sie den Bodenbelag zu-
rück.

 Befestigen Sie ihn mit der/den
Schnüren am/an den Haken der
Halterung für die Hutablage.

 Entnehmen Sie den Werkzeugbe-
hälter.
Zugang zum Werkzeug
Werkzeugliste

1. Radschlüssel
zum Abziehen der Radkappe und Herausdrehen der Befestigungs-
schrauben des Rades

2. Wagenheber mit integrierter
Handkurbel
zum Anheben des Fahrzeugs

3.
Werkzeug für Radmutter-Zierkappen
zum Entfernen der Schutzkappen
auf den Radmuttern bei Aluminium-
rädern

4.
Steckschlüsseleinsatz für Diebstahl-
schutzmuttern (im Handschuhfach)
zum Anpassen des Radschlüssels an diese speziellen Radmuttern.
5. Abnehmbare Abschleppöse

Siehe Absatz "Fahrzeug abschleppen"
Sonstiges Zubehör
Rad mit Radkappe
Ziehen Sie vor dem Abmontie-
ren des Rades die Radkappe mit
Hilfe des Radschlüssels 1 am Ven-
tildurchgang ab.
Setzen Sie beim Montieren des
Rades die Radkappe beginnend
am Ventildurchgang wieder auf
und drücken Sie sie rundum mit
der fl achen Hand fest.
Alle aufgeführten Werkzeuge sind
auf Ihr Fahrzeug abgestimmt und
dürfen nicht für andere Zwecke ver-
wendet werden.
* Je nach Bestimmung

i
i
140

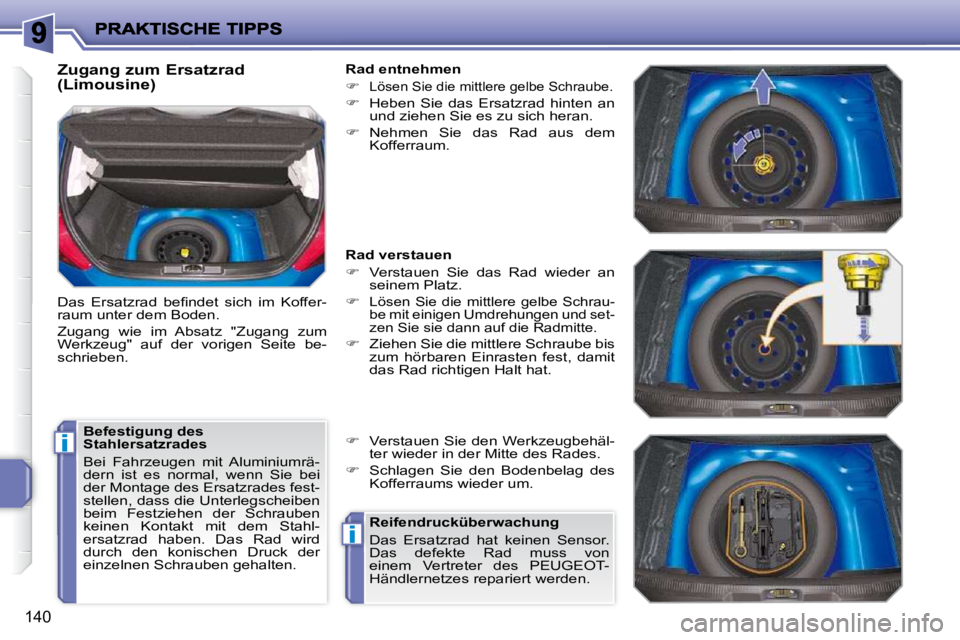

Zugang zum Ersatzrad
(Limousine)
Das Ersatzrad befi ndet sich im Koffer-
raum unter dem Boden.
Zugang wie im Absatz "Zugang zum
Werkzeug" auf der vorigen Seite be-
schrieben. Befestigung des
Stahlersatzrades
Bei Fahrzeugen mit Aluminiumrä-
dern ist es normal, wenn Sie bei
der Montage des Ersatzrades fest-
stellen, dass die Unterlegscheiben
beim Festziehen der Schrauben
keinen Kontakt mit dem Stahl-
ersatzrad haben. Das Rad wird
durch den konischen Druck der
einzelnen Schrauben gehalten. Rad entnehmen


Lösen Sie die mittlere gelbe Schraube.

 Heben Sie das Ersatzrad hinten an
und ziehen Sie es zu sich heran.

 Nehmen Sie das Rad aus dem
Kofferraum.
Rad verstauen

 Verstauen Sie das Rad wieder an
seinem Platz.


Lösen Sie die mittlere gelbe Schrau-
be mit einigen Umdrehungen und set-
zen Sie sie dann auf die Radmitte.

 Ziehen Sie die mittlere Schraube bis
zum hörbaren Einrasten fest, damit
das Rad richtigen Halt hat.

 Verstauen Sie den Werkzeugbehäl-
ter wieder in der Mitte des Rades.

 Schlagen Sie den Bodenbelag des
Kofferraums wieder um.
Reifendrucküberwachung
Das Ersatzrad hat keinen Sensor.
Das defekte Rad muss von
einem Vertreter des PEUGEOT-
Händlernetzes repariert werden.

i
i
141
Zugang zum Ersatzrad (SW)
Das Ersatzrad befi ndet sich im Koffer-
raum unter dem Boden.
Zugang wie im Absatz "Zugang zum
Werkzeug" beschrieben. Befestigung des
Stahlersatzrades
Bei Fahrzeugen mit Aluminiumrä-
dern ist es normal, wenn Sie bei
der Montage des Ersatzrades fest-
stellen, dass die Unterlegscheiben
beim Festziehen der Schrauben
keinen Kontakt mit dem Stahl-
ersatzrad haben. Das Rad wird
durch den konischen Druck der
einzelnen Schrauben gehalten. Rad entnehmen


Lösen Sie die mittlere gelbe Schraube.

 Heben Sie das Ersatzrad hinten an
und ziehen Sie es zu sich heran.

 Nehmen Sie das Rad aus dem
Kofferraum.
Rad verstauen

 Verstauen Sie das Rad wieder an
seinem Platz.


Lösen Sie die mittlere gelbe Schrau-
be mit einigen Umdrehungen und set-
zen Sie sie dann auf die Radmitte.

 Ziehen Sie die mittlere Schraube bis
zum hörbaren Einrasten fest, damit
das Rad richtigen Halt hat.

 Verstauen Sie den Werkzeugbehäl-
ter wieder in der Mitte des Rades.

 Schlagen Sie den Bodenbelag des
Kofferraums wieder um.
Reifendrucküberwachung
Das Ersatzrad hat keinen Sensor.
Das defekte Rad muss von einem
Vertreter des PEUGEOT-Händler-
netzes repariert werden.

i
142

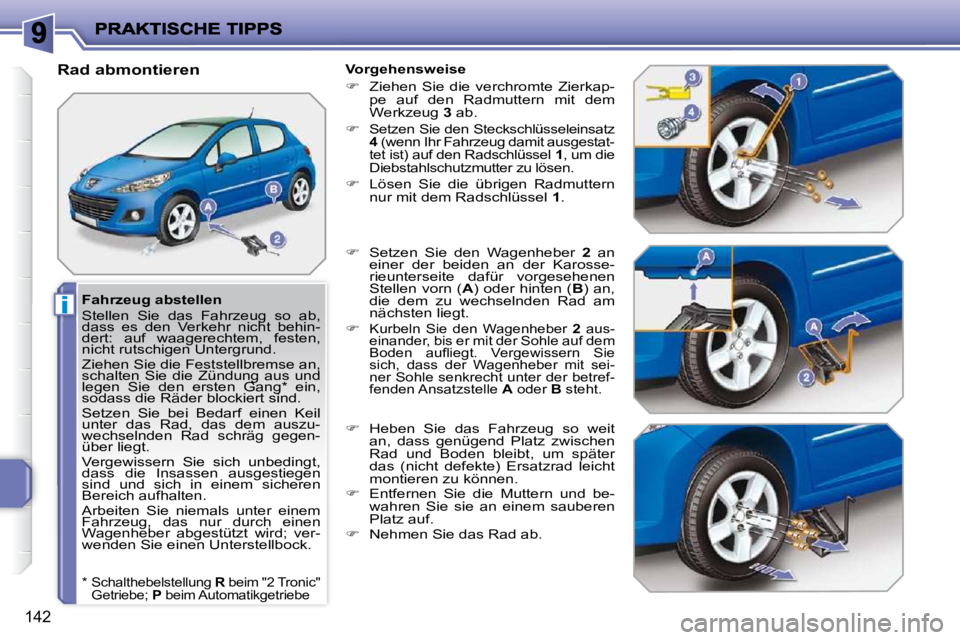

Fahrzeug abstellen

Stellen Sie das Fahrzeug so ab,
dass es den Verkehr nicht behin-
dert: auf waagerechtem, festen,
nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und
legen Sie den ersten Gang * ein,
sodass die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil
unter das Rad, das dem auszu-
wechselnden Rad schräg gegen-
über liegt.
Vergewissern Sie sich unbedingt,
dass die Insassen ausgestiegen
sind und sich in einem sicheren
Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird; ver-
wenden Sie einen Unterstellbock.
Rad abmontieren
Vorgehensweise

 Ziehen Sie die verchromte Zierkap-
pe auf den Radmuttern mit dem
Werkzeug 3 ab.


Setzen Sie den Steckschlüsseleinsatz

4 (wenn Ihr Fahrzeug damit ausgestat-
tet ist) auf den Radschlüssel 1 , um die
Diebstahlschutzmutter zu lösen.

 Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 .

 Setzen Sie den Wagenheber 2 an
einer der beiden an der Karosse-
rieunterseite dafür vorgesehenen
Stellen vorn ( A ) oder hinten ( B ) an,
die dem zu wechselnden Rad am
nächsten liegt.


Kurbeln Sie den Wagenheber 2 aus-
einander, bis er mit der Sohle auf dem
Boden aufl iegt. Vergewissern Sie
sich, dass der Wagenheber mit sei-
ner Sohle senkrecht unter der betref-
fenden Ansatzstelle A oder B steht.

 Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.

 Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

 Nehmen Sie das Rad ab.
* Schalthebelstellung R beim "2 Tronic"
Getriebe; P beim Automatikgetriebe
