2009 PEUGEOT 207 Betriebsanleitungen (in German)

i
143
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad
im Koffer verstauen zu können.
Lassen Sie so schnell wie möglich
von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen
sind und das Ersatzrad den rich-
tigen Reifendruck hat .
Lassen Sie das defekte Rad repa-
rieren und bringen Sie es gleich
danach wieder am Fahrzeug an.
Rad montieren
Vorgehensweise

 Setzen Sie das Rad auf die Nabe.

 Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

 Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 4 (wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1 an.

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 an.

 Lassen Sie das Fahrzeug wieder
auf den Boden herunter.

 Kurbeln Sie den Wagenheber 2 zu-
sammen und entfernen Sie ihn.

 Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 4 (wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1 fest .

 Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1 fest.

 Setzen Sie die Zierkappen auf die
Radmuttern.

 Verstauen Sie das Werkzeug im
Werkzeugbehälter.

!
i
i
144

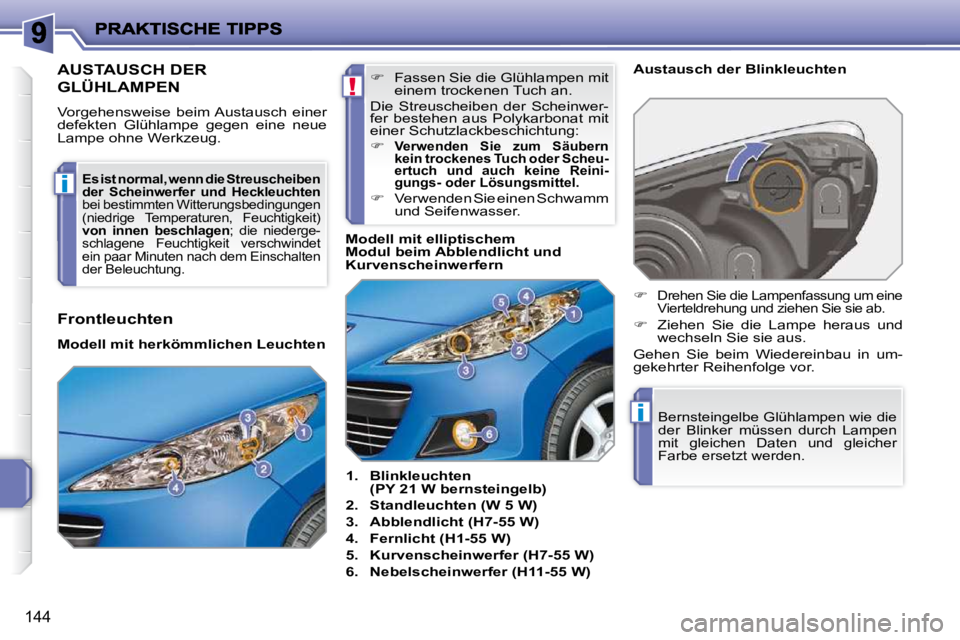

AUSTAUSCH DER
GLÜHLAMPEN
Vorgehensweise beim Austausch einer
defekten Glühlampe gegen eine neue
Lampe ohne Werkzeug.
1. Blinkleuchten (
PY 21 W
bernsteingelb)

2. Standleuchten (
W 5 W
)

3. Abblendlicht (H7-55 W)

4. Fernlicht (H1-55 W)

5. Kurvenscheinwerfer (H7-
55 W
)

6. Nebelscheinwerfer (H11-
55 W
) Austausch der Blinkleuchten

 Fassen Sie die Glühlampen mit
einem trockenen Tuch an.

Die Streuscheiben der Scheinwer-
fer bestehen aus Polykarbonat mit
einer Schutzlackbeschichtung:



Verwenden Sie zum Säubern
kein trockenes Tuch oder Scheu-
ertuch und auch keine Reini-
gungs- oder Lösungsmittel.

 Verwenden Sie einen Schwamm
und Seifenwasser.

Es ist normal, wenn die Streuscheiben
der Scheinwerfer und Heckleuchten
bei bestimmten Witterungsbedingungen
(niedrige Temperaturen, Feuchtigkeit)

von innen beschlagen ; die niederge-
schlagene Feuchtigkeit verschwindet
ein paar Minuten nach dem Einschalten
der Beleuchtung.
Modell mit elliptischem
Modul beim Abblendlicht und
Kurvenscheinwerfern
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.

 Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Frontleuchten
Modell mit herkömmlichen Leuchten

145

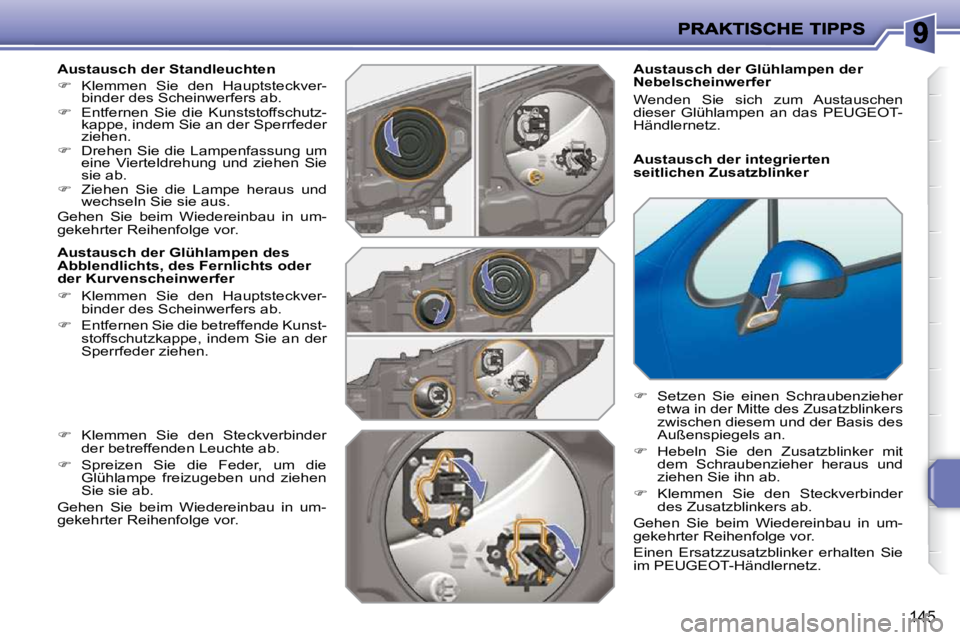

Austausch der Standleuchten

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.

 Entfernen Sie die Kunststoffschutz-
kappe, indem Sie an der Sperrfeder
ziehen.

 Drehen Sie die Lampenfassung um
eine Vierteldrehung und ziehen Sie
sie ab.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts, des Fernlichts oder
der Kurvenscheinwerfer

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.

 Entfernen Sie die betreffende Kunst-
stoffschutzkappe, indem Sie an der
Sperrfeder ziehen.

 Klemmen Sie den Steckverbinder
der betreffenden Leuchte ab.

 Spreizen Sie die Feder, um die
Glühlampe freizugeben und ziehen
Sie sie ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor. Austausch der integrierten
seitlichen Zusatzblinker

 Setzen Sie einen Schraubenzieher
etwa in der Mitte des Zusatzblinkers
zwischen diesem und der Basis des
Außenspiegels an.

 Hebeln Sie den Zusatzblinker mit
dem Schraubenzieher heraus und
ziehen Sie ihn ab.

 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzzusatzblinker erhalten Sie
im PEUGEOT-Händlernetz.
Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich zum Austauschen
dieser Glühlampen an das PEUGEOT-
Händlernetz.

i
i
146
Heckleuchten (Limousine)

1. Bremsleuchten (P21 W )

2. Standleuchten (Dioden)

3. Nebelleuchten (P21 W)

4. Blinker (PY 21 W, bernsteingelb)

5. Rückfahrscheinwerfer (R10 W) Austausch der Glühlampen
Diese Glühlampen werden (mit Ausnahme
der Dioden) von der Kofferraumaußensei-
te her gewechselt:

 Entfernen Sie die Befestigungs-
schraube der Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Entfernen Sie die Dichtung von der
Leuchte.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie den Lampenträger ab.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie
sie aus.
Wenn das Fahrzeug mit einer
JBL-Audioanlage ausgestattet ist,
öffnen Sie auf der rechten Seite
vorher die Klappe, um an die Be-
festigungsschraube zu gelangen.
Bernsteingelbe Glühlampen wie
die der Blinker müssen durch Lam-
pen mit gleichen Daten und glei-
cher Farbe ersetzt werden.
Wenden Sie sich zum Austausch
der Dioden an das PEUGEOT-
Händlernetz. Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

!
147

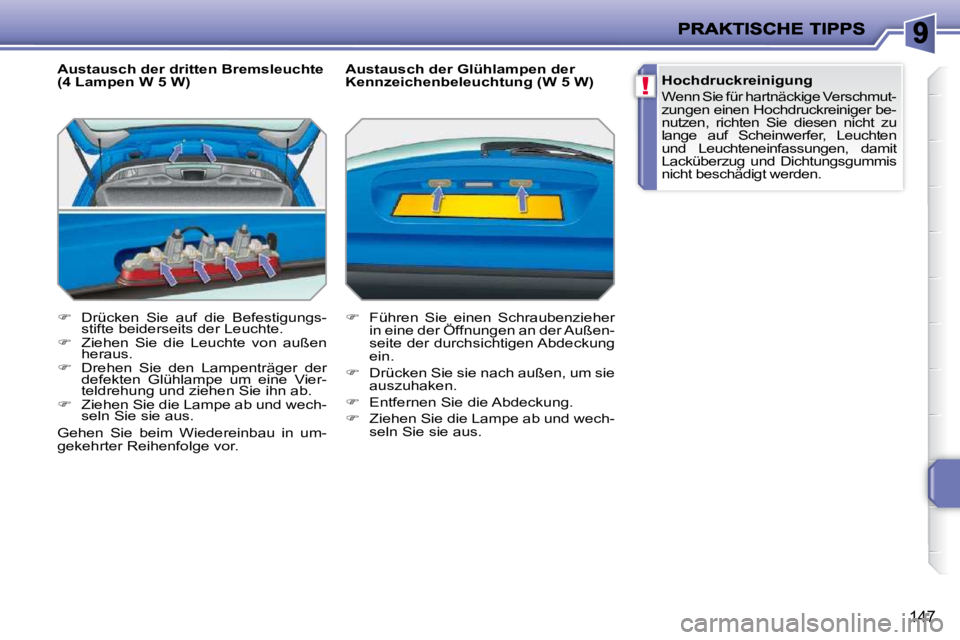

Austausch der dritten Bremsleuchte
(4 Lampen W 5 W)

 Drücken Sie auf die Befestigungs-
stifte beiderseits der Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Drehen Sie den Lampenträger der
defekten Glühlampe um eine Vier-
teldrehung und ziehen Sie ihn ab.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen Schraubenzieher
in eine der Öffnungen an der Außen-
seite der durchsichtigen Abdeckung
ein.

 Drücken Sie sie nach außen, um sie
auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Hochdruckreinigung
Wenn Sie für hartnäckige Verschmut-
zungen einen Hochdruckreiniger be-
nutzen, richten Sie diesen nicht zu
lange auf Scheinwerfer, Leuchten
und Leuchteneinfassungen, damit
Lacküberzug und Dichtungsgummis
nicht beschädigt werden.

i
148

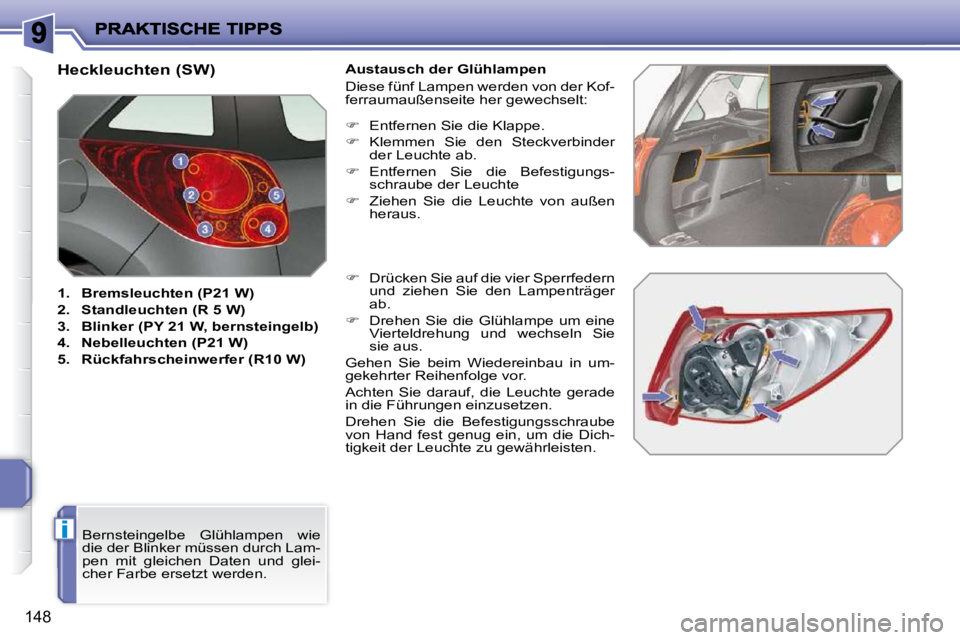

Heckleuchten (SW)

1. Bremsleuchten (P21 W)

2. Standleuchten (R 5 W)

3. Blinker (PY 21 W, bernsteingelb)

4. Nebelleuchten (P21 W)

5. Rückfahrscheinwerfer (R10 W) Austausch der Glühlampen
Diese fünf Lampen werden von der Kof-
ferraumaußenseite her gewechselt:

 Entfernen Sie die Klappe.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Entfernen Sie die Befestigungs-
schraube der Leuchte

 Ziehen Sie die Leuchte von außen
heraus.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie den Lampenträger
ab.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie darauf, die Leuchte gerade
in die Führungen einzusetzen.
Drehen Sie die Befestigungsschraube
von Hand fest genug ein, um die Dich-
tigkeit der Leuchte zu gewährleisten.
Bernsteingelbe Glühlampen wie
die der Blinker müssen durch Lam-
pen mit gleichen Daten und glei-
cher Farbe ersetzt werden.

!
149

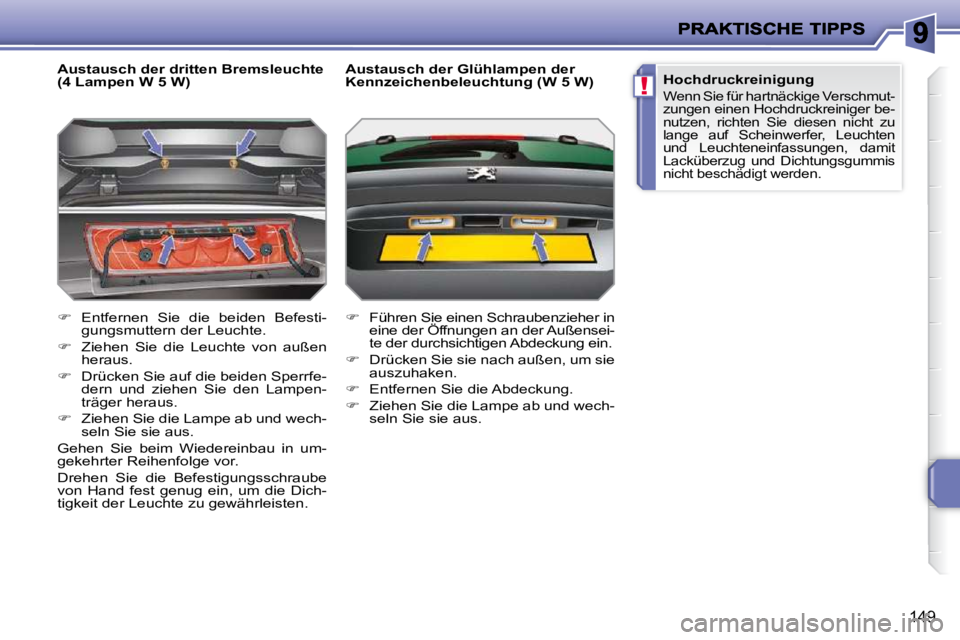

Austausch der dritten Bremsleuchte
(4 Lampen W 5 W)

 Entfernen Sie die beiden Befesti-
gungsmuttern der Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Drücken Sie auf die beiden Sperrfe-
dern und ziehen Sie den Lampen-
träger heraus.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Drehen Sie die Befestigungsschraube
von Hand fest genug ein, um die Dich-
tigkeit der Leuchte zu gewährleisten. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen Schraubenzieher in
eine der Öffnungen an der Außensei-
te der durchsichtigen Abdeckung ein.

 Drücken Sie sie nach außen, um sie
auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Hochdruckreinigung
Wenn Sie für hartnäckige Verschmut-
zungen einen Hochdruckreiniger be-
nutzen, richten Sie diesen nicht zu
lange auf Scheinwerfer, Leuchten
und Leuchteneinfassungen, damit
Lacküberzug und Dichtungsgummis
nicht beschädigt werden.

!
i
150
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwen-
dung von elektrischem Zubehör ist, welches
nicht von PEUGEOT geliefert und empfoh-
len wird und/oder nicht von einem Vertre-
ter des PEUGEOT-Händlernetzes nach
den entsprechenden Richtlinien eingebaut
wurde, insbesondere wenn die Stromauf-
nahme der zusätzlich angeschlossenen
Geräte insgesamt 10 mA überschreitet,
wird grundsätzlich keine Haftung übernom-
men, kein Ersatz geleistet und die daraus
entstandenen Instandsetzungskosten wer-
den nicht ersetzt.

Einbau elektrischer Zubehörteile
Die elektrische Anlage Ihres Fahr-
zeugs wurde so konzipiert, dass
sie mit der elektrischen Standard-
und Serienausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an das
PEUGEOT-Händlernetz, bevor Sie
noch weitere elektrische Zubehör-
teile einbauen.

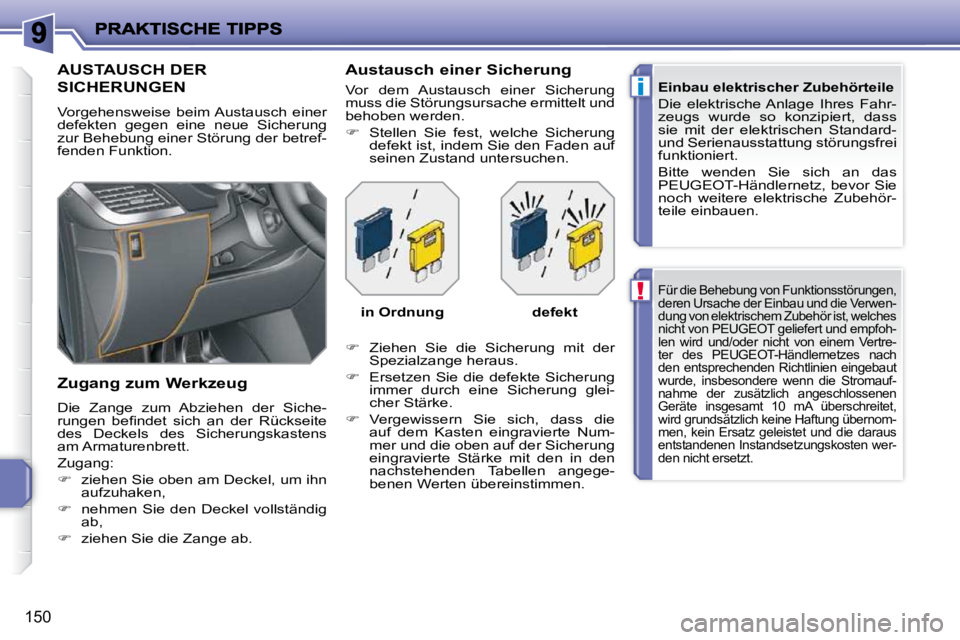

AUSTAUSCH DER
SICHERUNGEN
Vorgehensweise beim Austausch einer
defekten gegen eine neue Sicherung
zur Behebung einer Störung der betref-
fenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen befi ndet sich an der Rückseite
des Deckels des Sicherungskastens
am Armaturenbrett.
Zugang:

 ziehen Sie oben am Deckel, um ihn
aufzuhaken,

 nehmen Sie den Deckel vollständig
ab,

 ziehen Sie die Zange ab. Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.

 Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Faden auf
seinen Zustand untersuchen.

 Ziehen Sie die Sicherung mit der
Spezialzange heraus.

 Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

 Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.

in Ordnung

defekt
