2009 PEUGEOT 207 Betriebsanleitungen (in German)

i
26

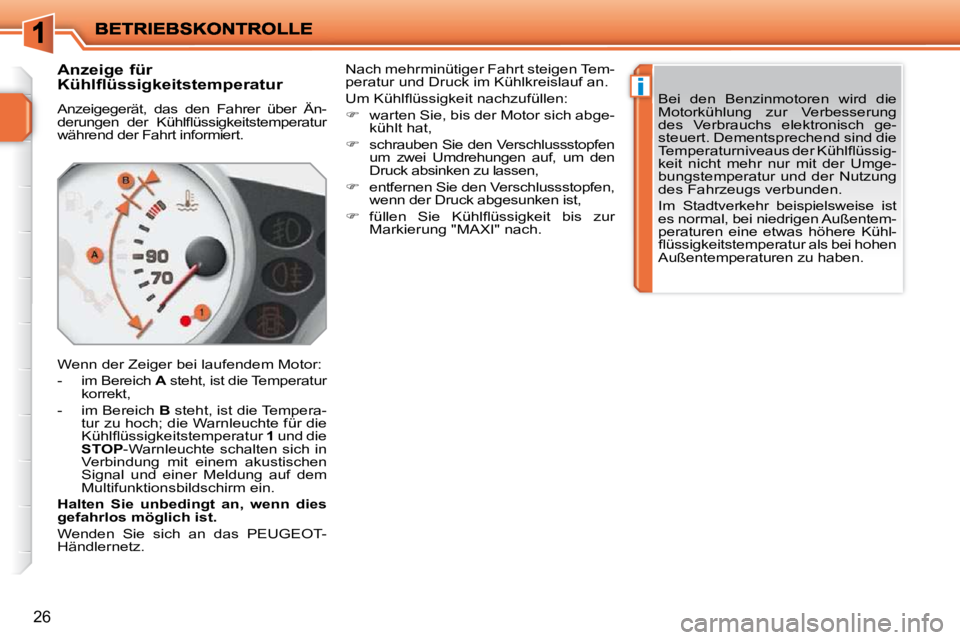

Anzeige für
Kühlflüssigkeitstemperatur
Anzeigegerät, das den Fahrer über Än-
derungen der Kühlfl üssigkeitstemperatur
während der Fahrt informiert.
Wenn der Zeiger bei laufendem Motor:
- im Bereich A steht, ist die Temperatur
korrekt,
- im Bereich B steht, ist die Tempera-
tur zu hoch; die Warnleuchte für die
Kühlfl üssigkeitstemperatur 1 und die

STOP -Warnleuchte schalten sich in
Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm ein.

Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Nach mehrminütiger Fahrt steigen Tem-
peratur und Druck im Kühlkreislauf an.
Um Kühlfl üssigkeit nachzufüllen:

 warten Sie, bis der Motor sich abge-
kühlt hat,

 schrauben Sie den Verschlussstopfen
um zwei Umdrehungen auf, um den
Druck absinken zu lassen,

 entfernen Sie den Verschlussstopfen,
wenn der Druck abgesunken ist,

 füllen Sie Kühlfl üssigkeit bis zur
Markierung "MAXI" nach. Bei den Benzinmotoren wird die
Motorkühlung zur Verbesserung
des Verbrauchs elektronisch ge-
steuert. Dementsprechend sind die
Temperaturniveaus der Kühlfl üssig-
keit nicht mehr nur mit der Umge-
bungstemperatur und der Nutzung
des Fahrzeugs verbunden.
Im Stadtverkehr beispielsweise ist
es normal, bei niedrigen Außentem-
peraturen eine etwas höhere Kühl-
fl üssigkeitstemperatur als bei hohen
Außentemperaturen zu haben.

27

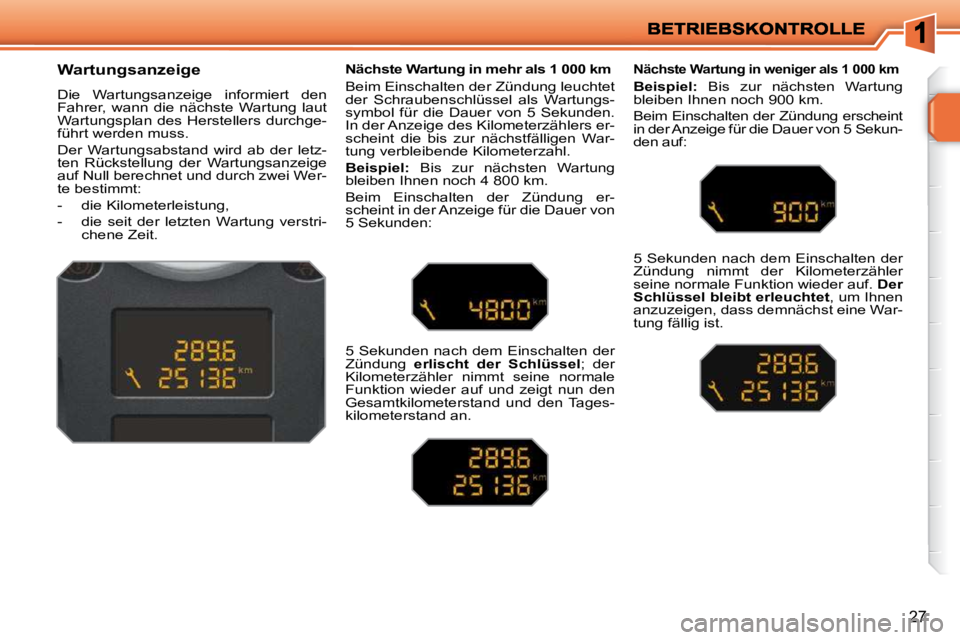

Wartungsanzeige
Die Wartungsanzeige informiert den
Fahrer, wann die nächste Wartung laut
Wartungsplan des Herstellers durchge-
führt werden muss.
Der Wartungsabstand wird ab der letz-
ten Rückstellung der Wartungsanzeige
auf Null berechnet und durch zwei Wer-
te bestimmt:
- die Kilometerleistung,
- die seit der letzten Wartung verstri-chene Zeit. Nächste Wartung in mehr als 1 000 km
Beim Einschalten der Zündung leuchtet
der Schraubenschlüssel als Wartungs-
symbol für die Dauer von 5 Sekunden.
In der Anzeige des Kilometerzählers er-
scheint die bis zur nächstfälligen War-
tung verbleibende Kilometerzahl.

Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 4 800 km.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung erlischt der Schlüssel ; der
Kilometerzähler nimmt seine normale
Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tages-
kilometerstand an. Nächste Wartung in weniger als 1 000 km

Beispiel: Bis zur nächsten Wartung
bleiben Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint
in der Anzeige für die Dauer von 5 Sekun-
den auf:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt erleuchtet , um Ihnen
anzuzeigen, dass demnächst eine War-
tung fällig ist.

i
i
28
Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fah-
rers mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann deshalb auch
aufl euchten, wenn Sie die zwei-
jährige Wartungsfrist überschritten
haben.

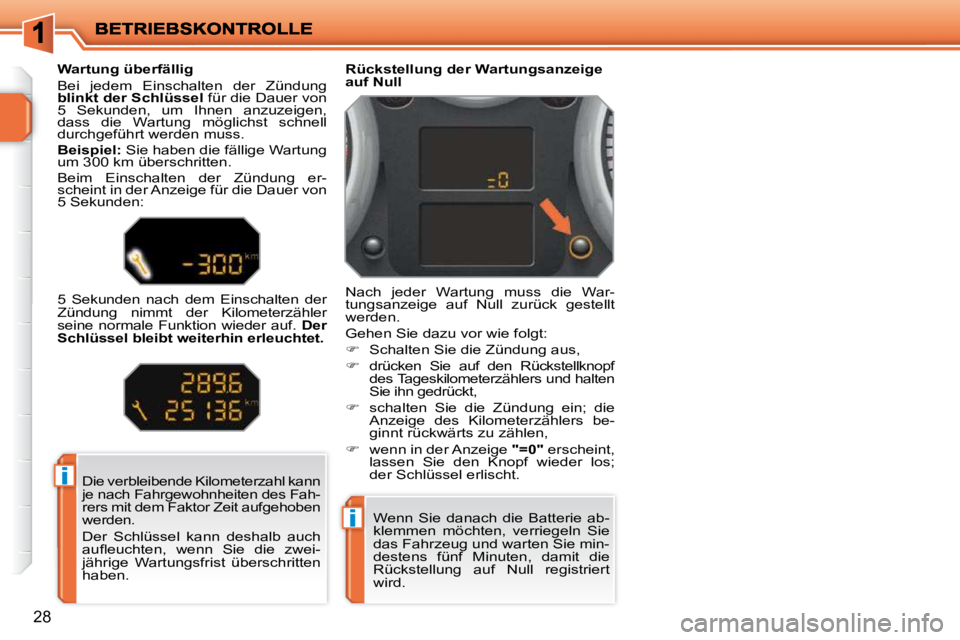

Wartung überfällig
Bei jedem Einschalten der Zündung

blinkt der Schlüssel für die Dauer von
5 Sekunden, um Ihnen anzuzeigen,
dass die Wartung möglichst schnell
durchgeführt werden muss.

Beispiel: Sie haben die fällige Wartung
um 300 km überschritten.
Beim Einschalten der Zündung er-
scheint in der Anzeige für die Dauer von
5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet. Rückstellung der Wartungsanzeige
auf Null
Nach jeder Wartung muss die War-
tungsanzeige auf Null zurück gestellt
werden.
Gehen Sie dazu vor wie folgt:

 Schalten Sie die Zündung aus,

 drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und halten
Sie ihn gedrückt,

 schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,

 wenn in der Anzeige "=0" erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Wenn Sie danach die Batterie ab-
klemmen möchten, verriegeln Sie
das Fahrzeug und warten Sie min-
destens fünf Minuten, damit die
Rückstellung auf Null registriert
wird.

i
29

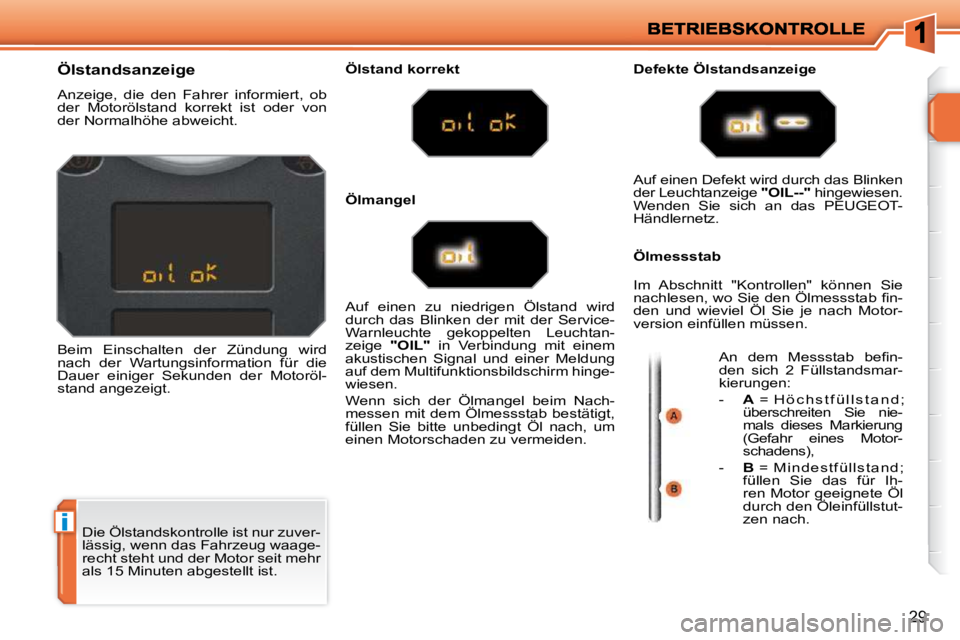

Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 15 Minuten abgestellt ist.
Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt Defekte Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL
" in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden. Auf einen Defekt wird durch das Blinken
der Leuchtanzeige
"
OIL--
" hingewiesen.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab fi n-
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
An dem Messstab befi n-
den sich 2 Füllstandsmar-
kierungen:
- A = H ö c h s t f ü l l s t a n d ;
überschreiten Sie nie-
mals dieses Markierung
(Gefahr eines Motor-
schadens),
- B = M i n d e s t f ü l l s t a n d ;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.
Ölmangel

30

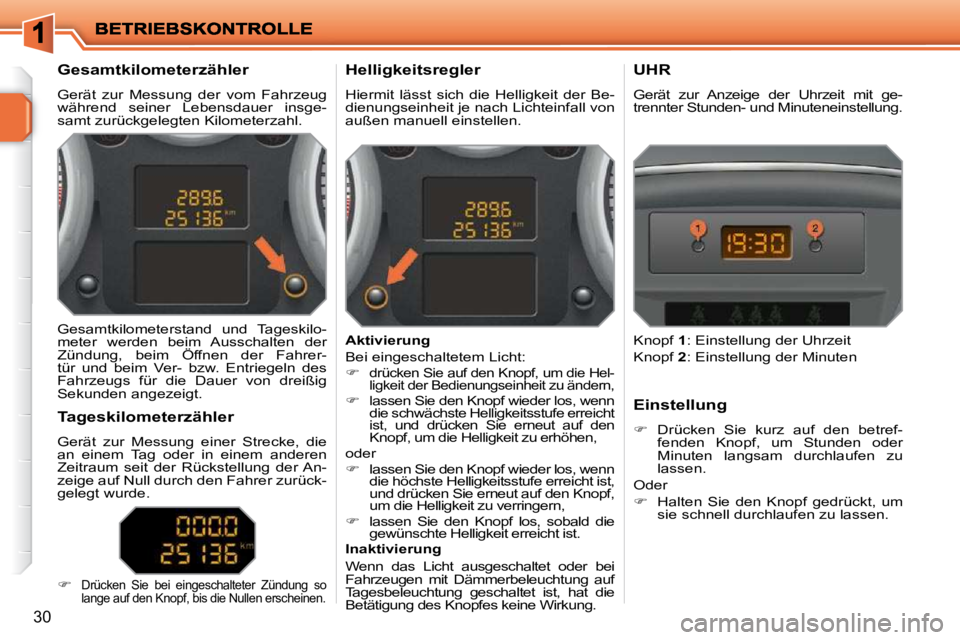

Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl. Helligkeitsregler
Hiermit lässt sich die Helligkeit der Be-
dienungseinheit je nach Lichteinfall von
außen manuell einstellen. UHR
Gerät zur Anzeige der Uhrzeit mit ge-
trennter Stunden- und Minuteneinstellung.
Gesamtkilometerstand und Tageskilo-
meter werden beim Ausschalten der
Zündung, beim Öffnen der Fahrer-
tür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig
Sekunden angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die
an einem Tag oder in einem anderen
Zeitraum seit der Rückstellung der An-
zeige auf Null durch den Fahrer zurück-
gelegt wurde.


Drücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen.
Aktivierung
Bei eingeschaltetem Licht:


drücken Sie auf den Knopf, um die Hel-
ligkeit der Bedienungseinheit zu ändern,

 lassen Sie den Knopf wieder los, wenn
die schwächste Helligkeitsstufe erreicht
ist, und drücken Sie erneut auf den
Knopf, um die Helligkeit zu erhöhen,
oder

 lassen Sie den Knopf wieder los, wenn
die höchste Helligkeitsstufe erreicht ist,
und drücken Sie erneut auf den Knopf,
um die Helligkeit zu verringern,

 lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Inaktivierung
Wenn das Licht ausgeschaltet oder bei
Fahrzeugen mit Dämmerbeleuchtung auf
Tagesbeleuchtung geschaltet ist, hat die
Betätigung des Knopfes keine Wirkung. Einstellung

 Drücken Sie kurz auf den betref-
fenden Knopf, um Stunden oder
Minuten langsam durchlaufen zu
lassen.
Oder

 Halten Sie den Knopf gedrückt, um
sie schnell durchlaufen zu lassen.
Knopf
1 : Einstellung der Uhrzeit
Knopf 2 : Einstellung der Minuten

31
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisgefahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden.
MONOCHROMBILDSCHIRM A
(OHNE WIP SOUND)
Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC" , um die laufende Operation
abzubrechen,
- "MENU" , um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK" , um das gewünschte Menü
oder Untermenü anzuwählen.
 Drücken Sie auf die Taste "MENU" ,
um die verschiedenen Menüs des

Hauptmenüs durchlaufen zu lassen:
- Fahrzeugkonfi guration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.

 Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
* Nur bei Klimaanlage

!
32

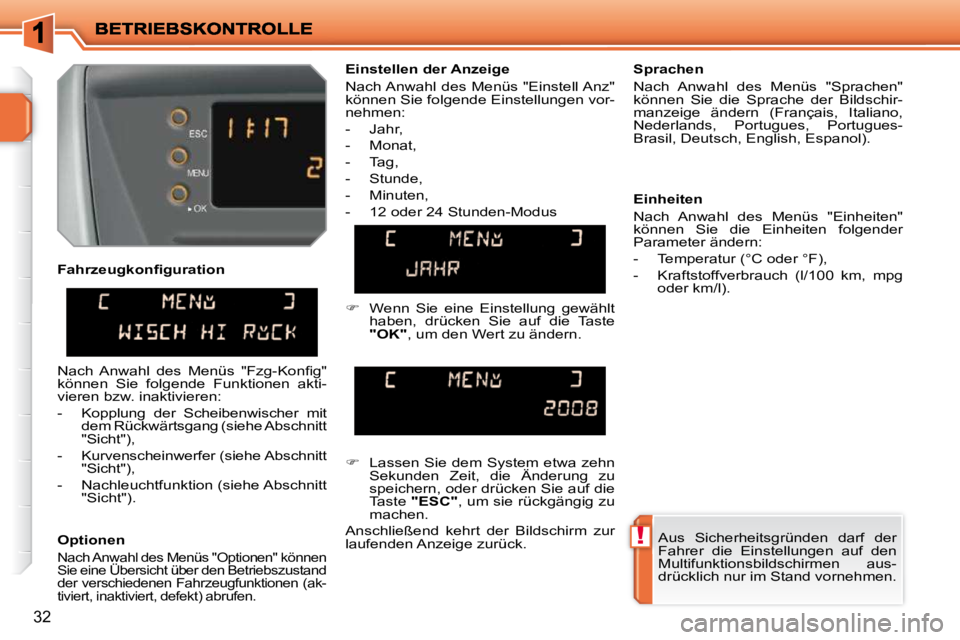

Optionen

Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (ak-
tiviert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschir-
manzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus

 Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu
speichern, oder drücken Sie auf die
Taste "ESC" , um sie rückgängig zu
machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
Nach Anwahl des Menüs "Fzg-Konfi g"
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kopplung der Scheibenwischer mit dem Rückwärtsgang (siehe Abschnitt
"Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- Nachleuchtfunktion (siehe Abschnitt "Sicht").
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender
Parameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
Fahrzeugkonfi guration

 Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste

"OK" , um den Wert zu ändern.

33

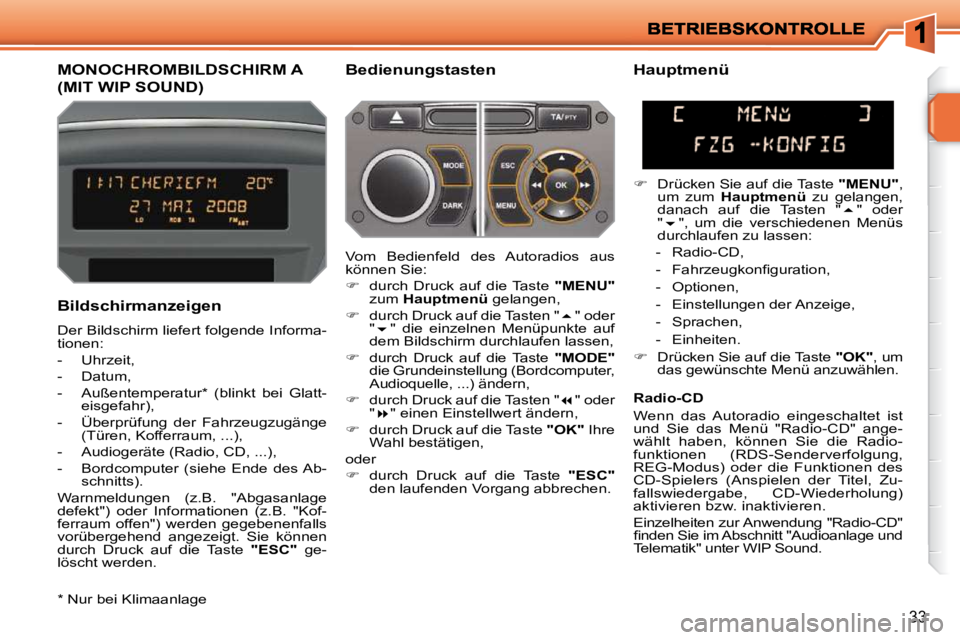

MONOCHROMBILDSCHIRM A
(MIT WIP SOUND)
Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt- eisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden.

Hauptmenü

 Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen,
danach auf die Tasten "  " oder
"  ", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- Fahrzeugkonfi guration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.

 Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Vom Bedienfeld des Autoradios aus
können Sie:

 durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,

 durch Druck auf die Tasten "  " oder
"  " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,

 durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,

 durch Druck auf die Tasten "  " oder
"  " einen Einstellwert ändern,

 durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder

 durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen. Radio-CD
Wenn das Autoradio eingeschaltet ist
und Sie das Menü "Radio-CD" ange-
wählt haben, können Sie die Radio-
funktionen (RDS-Senderverfolgung,
REG-Modus) oder die Funktionen des
CD-Spielers (Anspielen der Titel, Zu-
fallswiedergabe, CD-Wiederholung)
aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung "Radio-CD"
fi nden Sie im Abschnitt "Audioanlage und
Telematik" unter WIP Sound.
* Nur bei Klimaanlage
