2009 Lancia Phedra Instructieboek (in Dutch)

96
IN HET INTERIEUR
ONDERSTE
DASHBOARDKASTJE (fig. 109)
Trek aan handgreep Aom het kastje
te openen.
Door de sleutel te verdraaien wordt
het slot van het kastje ont- of ver-
grendeld.Met deze aansluiting kunnen eerder
opgenomen beelden direct op het dis-
play van het systeem worden weerge-
geven.
BOVENSTE “VERBORGEN”
DASHBOARDKASTJES
(fig. 111 - 112)
Druk op knop Aom de kastjes te
openen.
Rijd niet met een ge-
opend kastje: hierdoor zou
bij een ongeval een passa-
gier gewond kunnen raken.Rijd nooit met geopende
kastjes: hierdoor zou bij
een ongeval een passagier
gewond kunnen raken.
fig. 109
L0B0088b
fig. 111
L0B0459b
fig. 112
L0B0460b
AUDIO-VIDEO-AANSLUITING
(indien aanwezig - fig. 110)
In het dashboardkastje bevindt zich
de AUDIO-VIDEO-aansluiting A,
waarmee een camera op het infotele-
matica-systeem CONNECT Nav+
aangesloten kan worden (deze func-
tie is op dit moment niet beschik-
baar).
fig. 110
L0B0293b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 96

97
MIDDELSTE BLIKJESHOUDER
(fig. 113)
Beweeg de houder in de door de pijl
aangegeven richting om de houder te
openen. Aan de binnenzijde van de
houder bevinden zich de uitsparingen
voor de blikjes A.LADES ONDER DE
VOORSTOELEN (fig. 114)
Trek de handgreep Aomhoog en
trek de lade naar buiten om de lade te
openen.OPBERGRUIMTES
In het interieur bevinden zich verder
de volgende opbergruimtes:
– open vak A(fig. 115) onder het
stuur voor de boorddocumentatie;
Rijd niet met een ge-
opend kastje: hierdoor zou
bij een ongeval een passa-
gier gewond kunnen raken.
fig. 113
L0B0090b
fig. 114
L0B0092b
fig. 115
L0B0089b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 97

98
– fleshouders, bekerhouders, blik-
jeshouders in de panelen bij de tweede
rij (fig. 117) en derde rij zitplaatsen
(fig. 118); de fleshouders kunnen ook
gebruikt worden voor een verwijder-
baar prullenbakje C;– documentenvakken D(fig. 119) in
de zijpanelen bij de derde rij zitplaat-
sen (indien aanwezig); beweeg deze in
de richting van de pijl om ze te ope-
nen.KLAPTAFELTJE (fig. 120)
Het klaptafeltje Abevindt zich in de
rugleuning van de voorstoelen; zet het
tafeltje horizontaal, zoals in de af-
beelding is aangegeven, zodat het ta-
feltje kan worden gebruikt.
fig. 117
L0B0096b
fig. 118
L0B0091b
fig. 119
L0B0094b
fig. 120
L0B0095b
Rijd nooit met een ge-
opend tafeltje: hierdoor zou
bij een ongeval een passa-
gier gewond kunnen raken.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 98

99
ZONNEKLEPPEN (fig. 121)
De zonnekleppen zitten aan beide
zijden naast de achteruitkijkspiegel.
Ze kunnen zowel voor de voorruit als
tegen de zijruit worden gedraaid, zo-
als in de afbeelding is aangegeven.
Aan de achterzijde van de kleppen
bevindt zich een spiegel die wordt ver-
licht met de verlichtingsunits A; open
het klepje Bom de spiegel te kunnen
gebruiken.
HANDGREPEN (fig. 122)
In het interieur bevinden zich verder
de handgrepen A. De achterste hand-
grepen zijn voorzien van kledingha-
ken B.ZONNESCHERMEN (fig. 123)
De zonneschermen zijn voorzien van
oprolautomaten en de bijbehorende
veren. Haak om de schermen te ge-
bruiken het scherm aan de bovenste
borgingen A.BAGAGENETTEN
(indien aanwezig)
Deze bevindt zich achter de zitplaatsen
van de tweede rij en kan aan de bodem-
plaat worden bevestigd met de bijbeho-
rende borgingen, zoals in (fig. 124) is
aangegeven of als “hangmat” worden
gebruikt door gebruik te maken van de
bevestigingen aan de zijkant, zoals in
(fig. 125) is aangegeven.
fig. 121
L0B0084b
fig. 122
L0B0085b
fig. 123
L0B0036b
fig. 124
L0B0108b
fig. 125
L0B0289b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 99

100
ELASTISCHE BANDEN
(fig. 126)
De voorstoelen zijn voorzien van
elastische banden Aom kleine objec-
ten (bijv.: portemonnees) vast te zet-
ten. Haak de banden in de uitsparin-
gen in de stoelen, zoals in de afbeel-
ding is aangegeven.SIGARENAANSTEKERS
(fig. 127)
Druk om de sigarenaansteker in te
schakelen met het contactslot in stand
Mde knop Ain; na enige seconden
keert de knop automatisch terug in de
beginstand en is de sigarenaansteker
gereed voor gebruik.ASBAK (fig. 127)
fig. 126
L0B0018b
fig. 127
L0B0082b
De sigarenaansteker
wordt erg warm. Gebruik
de sigarenaansteker voor-
zichtig en voorkom dat de aanste-
ker gebruikt wordt door kinderen:
brandgevaar of brandwonden. Con-
troleer altijd of de aansteker nadat
deze is ingedrukt ook weer uitscha-
kelt.
Gebruik de asbak niet als
afvalbak voor papier: als
dit in contact komen met
smeulende peuken kan er brand
ontstaan.
Trek om de asbak te gebruiken de
houder Bnaar buiten en plaats het
deksel Comhoog. Verwijder om de
asbak te legen de asbak D; als de as-
bak is verwijderd, kan de ruimte ge-
bruikt worden als bekerhouder.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 100

101
De asbak kan worden gebruikt voor
de zitplaatsen achter, door de asbak
Din het verwijderbare prullenbakje
Ete plaatsen, zoals in (fig. 128) is
aangegeven.PLAFONDVERLICHTING
Alle plafondlampjes werken met een
tijdregeling, waarbij ze geleidelijk
gaan branden of doven.Werking
Als de portieren met de afstandsbe-
diening of de sleutel in het slot wor-
den ontgrendeld, gaan de middelste
plafondlampjes en de spot van alle
drie de rijen branden. Als de portie-
ren niet worden geopend, doven de
lampjes na enige seconden geleidelijk.
Als de vergrendeltoets op de af-
standsbediening lang wordt inge-
drukt, wordt de “lokalisatiefunctie”
geactiveerd: hierdoor gaan alle interi-
eurverlichting en de richtingaanwij-
zers gedurende enige seconden bran-
den. Deze functie kan tot maximaal
30 meter van de auto worden inge-
schakeld.
fig. 128
L0B0291b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 101

102
Als het contactslot in stand Swordt
gedraaid (of de sleutel wordt uitgeno-
men) gaat het plafondlampje van de
eerste rij zitplaatsen branden. Na
enige seconden doven de lampjes ge-
leidelijk.
Als een portier wordt geopend, gaat
de middelste verlichting van de pla-
fondlampjes en de instapverlichting
branden, maar blijven de spots van de
plafondlampjes uit. Enige seconden
nadat de portieren zijn gesloten, do-
ven de lampjes geleidelijk. Als de mo-
tor wordt gestart, dooft de verlichting
na enige seconden geleidelijk.
Als een achterportier wordt geopend,
gaat de middelste verlichting van de
plafondlampjes branden, maar blij-
ven de spots uit. Enige seconden na-
dat de portieren zijn gesloten, doven
de lampjes geleidelijk.
Als de achterklep wordt geopend
gaan automatisch de bagageruimte-
verlichting branden. De verlichting
dooft geleidelijk als de achterklep
wordt gesloten.Plafondlampje voor (fig. 129)
Het plafondlampje bestaat uit een
middelste lampje, twee spots aan de
zijkant en een bedieningsschakelaar.
Met de knoppen A, B, Cworden de
afzonderlijke lampjes ingeschakeld.Middelste en achterste
plafondlampje (fig. 130)
Het plafondlampje bestaat uit een
middelste lampje, twee spots aan de
zijkant en een bedieningsschakelaar.
Met de knoppen A, B, Cworden de
afzonderlijke lampjes ingeschakeld.
fig. 129
L0B0532b
fig. 130
L0B0077b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 102

103

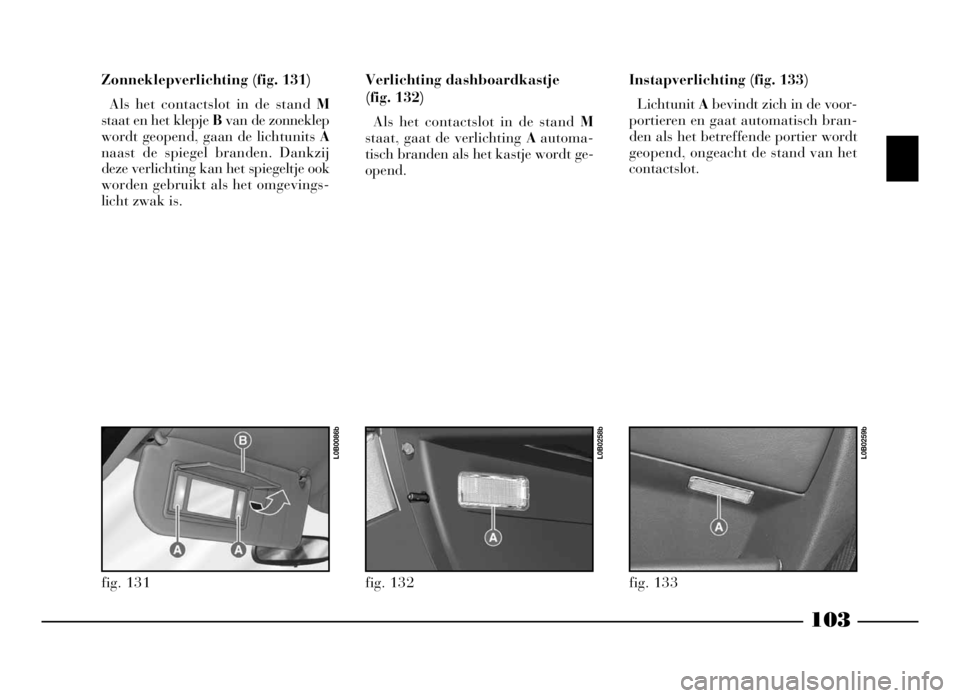

Zonneklepverlichting (fig. 131)
Als het contactslot in de stand M
staat en het klepje Bvan de zonneklep
wordt geopend, gaan de lichtunits A
naast de spiegel branden. Dankzij
deze verlichting kan het spiegeltje ook
worden gebruikt als het omgevings-
licht zwak is.Verlichting dashboardkastje
(fig. 132)
Als het contactslot in de stand M
staat, gaat de verlichting Aautoma-
tisch branden als het kastje wordt ge-
opend.Instapverlichting (fig. 133)
Lichtunit Abevindt zich in de voor-
portieren en gaat automatisch bran-
den als het betreffende portier wordt
geopend, ongeacht de stand van het
contactslot.
fig. 131
L0B0086b
fig. 132
L0B0258b
fig. 133
L0B0259b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 103
