SIGNALEN VOOR EEN CORRECT GEBRUIK VAN UW AUTO
De signalen die op deze pagina zijn aangegeven, zijn zeer belangrijk. Zij staan bij onderdelen in dit
boekje waar we extra aandacht voor vragen.
Zoals is aangegeven, bestaat elk signaal uit een verschillend symbool. Zo wordt direct duidelijk om
welk onderwerp het gaat:
Veiligheid van personen.
Let op. Het niet of niet geheel opvol-
gen van deze instructies kan gevaar
opleveren voor personen in de auto.Bescherming van het milieu.
Aanwijzing voor het juiste gedrag, zo-
dat het gebruik van de auto zo min
mogelijk schade aan het milieu ople-
vert.Conditie van de auto.
Attentie. Het niet of niet geheel op-
volgen van deze instructies heeft een
negatieve invloed op de conditie van
de auto en zal in veel gevallen ook de
garantie laten vervallen.
De teksten, afbeeldingen en technische gegevens in dit boekje zijn gebaseerd op de stand van zaken bij het ter perse
gaan.
In het voortdurende streven de kwaliteit van haar producten te verbeteren, behoudt LANCIA zich het recht voor te al-
len tijde, zonder voorafgaande kennisgeving, wijzigingen in de technische specificatie en de uitrusting door te voeren.
Wendt u voor meer informatie tot een LANCIA-dealer.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 8

9
Accu
Corrosieve vloeistof.
SYMBOLEN
Op of in de nabijheid van enkele on-
derdelen van uw LANCIA PHEDRA
zijn gekleurde stickers aangebracht
met daarop symbolen die uw aan-
dacht vragen en die voorzorgsmaat-
regelen aangeven die in acht moet
worden genomen als u met dit onder-
deel te maken krijgt.
Hierna zijn alle symbolen op de af-
beeldingen in uw LANCIA PHEDRA
kort aangegeven. Naast het symbool
is het onderdeel aangegeven waar het
symbool de aandacht voor vraagt.
Bovendien wordt de betekenis van
de symbolen aangegeven, onderver-
deeld in: gevaar, verbod, waarschu-
wing, verplichting, afhankelijk van
waar het symbool zich bevindt.
SYMBOLEN DIE GEVAAR
AANGEVEN
Accu
Ontploffingsgevaar.
Ventilateur
Kan automatisch inscha-
kelen ook bij stilstaande
motor.
Expansiereservoir
Draai de dop niet los als
de koelvloeistof warm is.
Bobine
Hoogspanning.
Riemen en poelies
Bewegende onderdelen;
kom niet met lichaamsde-
len of kleding in de buurt.
Aircoleidingen
Niet losmaken. Gas onder
hoge druk.
Koplampen
Kans op vonken.
Accu
Houd buiten bereik van
open vuur.
SYMBOLEN DIE VERBODEN
AANGEVEN
001-065 Phedra OLA 5-06-2008 11:45 Pagina 9

10
Accu
Houd kinderen op af-
stand.
Hitteschilden - riemen -
poelies - ventilateur
Kom niet in de buurt met
de handen.
Stuurbekrachtiging
Zorg ervoor dat het maxi-
mum vloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de “Vullingstabel”.
Katalysator
Parkeer niet op een on-
dergrond met mogelijk
brandbare stoffen. Lees
hiervoor het hoofdstuk:
“Emissiereductiesystemen
beschermen”.
WAARSCHUWINGSSYMBOLEN
Motor
Gebruik uitsluitend de olie
die wordt genoemd in de
“Vullingstabel”.
Ruitenwissers
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de “Vullingsta-
bel”.
Remcircuit
Zorg ervoor dat het maxi-
mum vloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de “Vullingstabel”.Auto’s met dieselmotor
Tank uitsluitend diesel-
brandstof.
DIESEL
Expansiereservoir
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de “Vullingsta-
bel”.
Accu
Draag een veiligheidsbril.
Accu
Krik
Raadpleeg het Instructie-
boekje.
SYMBOLEN DIE
VERPLICHTINGEN AANGEVEN
001-065 Phedra OLA 5-06-2008 11:45 Pagina 10

11
KEN UW AUTO
GEBRUIK VAN UW AUTO EN PRAKTISCHE TIPS
IN NOODGEVALLEN
ONDERHOUD VAN UW AUTO
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
INHOUD
001-065 Phedra OLA 5-06-2008 11:45 Pagina 11

12

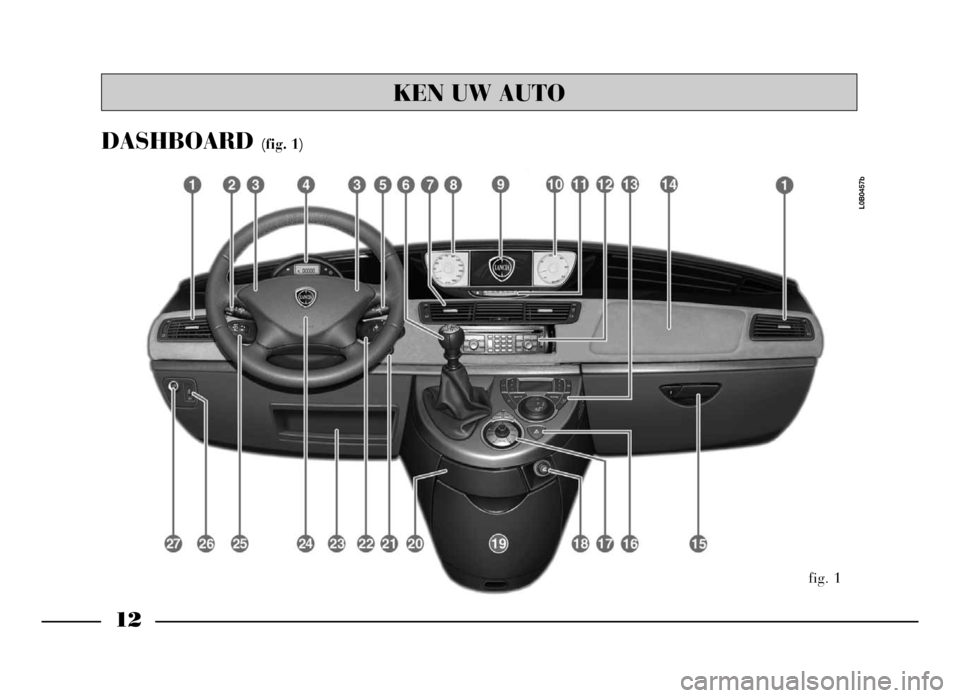

DASHBOARD (fig. 1)
fig. 1
L0B0457b
KEN UW AUTO
001-065 Phedra OLA 5-06-2008 11:45 Pagina 12

13
1)Luchtroosters naar zijkant
2)Linker hendel: bedieningsorganen buitenverlichting
3)Claxon
4)Instrumentenpaneel: kilometertellerdisplay en waar-
schuwings-/controlelampjes
5)Rechter hendel: bedieningsorganen ruitenwissers
voor/achter en tripcomputer
6)Versnellingspook
7)Luchtroosters in het midden
8)Snelheidsmeter
9)Display van infotelematica-systeem CONNECT
Nav+
10)Toerenteller
11)Digitaal display: brandstofmeter met waarschu-
wingslampje brandstofreserve en koelvloeistoftem-
peratuurmeter met waarschuwingslampje voor te
hoge koelvloeistoftemperatuur
12)Infotelematica-systeem CONNECT Nav+
13)Bedieningsorganen automatische klimaatregeling
14)Passagiersairbag15)Dashboardkastje
16)Schakelaar waarschuwingsknipperlichten
17)Joystick van infotelematica-systeem CONNECT
Nav+
18)Sigarenaansteker
19)Middenconsole
20)Asbak en opbergvak
21)Sleutel en start-/contactslot
22)Bedieningshendel autoradio bij het stuurwiel
23)Documentenvak
24)Bestuurdersairbag
25)Bedieningshendel cruise-control
26)Koplampverstelling
(niet bij uitvoeringen met Xenon koplampen)
27)Uit-/inschakelen ESP.
