2009 Lancia Phedra Instructieboek (in Dutch)

De gegevens in deze publicatie dienen alleen ter informatie. Lancia behoudt zich het recht voor om op elk moment de in deze publicatie
beschr even modellen om technische of commer ciële redenen te wijzigen. Wendt u voor meer informatie tot de Lancia-dealer .
Gedrukt op ecologisch chloorvrij papier.
Instructieboek
NEDERLANDS
Cop Phedra OLA.qxd 5-06-2008 10:54 Pagina 1
603.81.438 NL

Geachte klant,
Wij feliciteren u met uw aankoop en bedanken u dat u voor een LANCIA heeft gekozen.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rij-
den.
Dit instructieboekje bevat informatie, tips en aanwijzingen die u zullen helpen de technische kwa-
liteiten van uw LANCIA volledig te benutten. U zult niet alleen de bijzondere eigenschappen ontdek-
ken van uw LANCIA maar ook belangrijke aanwijzingen vinden voor de verzorging, het onderhoud,
de rijveiligheid en het geprogrammeerd onderhoud.
In de “Service- en garantiehandleiding” vindt u naast het schema voor het geprogrammeerd
onderhoud:
• het garantiecertificaat en de bijbehorende voorwaarden
• een overzicht van de speciale aanvullende service voor de cliënten van LANCIA.
Wij zijn ervan overtuigd, dat u met behulp van dit instructieboekje spoedig met uw auto vertrouwd
zult raken en dat uw nieuwe auto en de ondersteuning van de LANCIA-organisatie u volledig tevre-
den zullen stellen.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de LANCIA PHEDRA beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting, de motoruitvoering en
het model van de auto die u gekocht heeft.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 1

ABSOLUUT LEZEN!
BRANDSTOF TANKEN
JTD-motoren:tank uitsluitend dieselbrandstof voor motorvoertuigen die voldoet aan de Europese specificatie EN590.
Het gebruik van andere producten of mengsels kan de motor onherstelbaar beschadigen en het vervallen van de
garantie tot gevolg hebben.
MOTOR STARTEN
JTD-motoren:controleer of de handrem is aangetrokken; zet de versnellingspook in vrij; trap het koppelingspe-
daal volledig in; trap het gaspedaal echter niet in; draai vervolgens het contactslot in stand Men wacht tot het
waarschuwingslampje
mdooft; draai het contactslot in stand Den laat de sleutel los zodra de motor aanslaat.
JTD motoren met automatische versnellingsbak: controleer of de handrem is aangetrokken en de selectorhen-
del in de stand Pof Nstaat, draai het contactslot in stand Men wacht tot het waarschuwingslampje
mdooft;
draai het contactslot in stand D, zonder het gaspedaal in te trappen en laat de sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Tijdens de werking wordt de katalysator zeer warm. Parkeer de auto dus niet op gras of boven droge bladeren,
dennennaalden of ander ontvlambaar materiaal: brandgevaar.
K

001-065 Phedra OLA 5-06-2008 11:45 Pagina 2

ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren die stroom verbruiken (waardoor de accu langzaam kan
ontladen), wendt u dan tot de Lancia-dealer. Deze kan controleren of de elektrische installatie van de auto geschikt
is voor het extra stroomverbruik.

CODE-card
Bewaar deze op een veilige plaats, maar niet in de auto. Wij raden u aan de elektronische code van de CODE-card
te noteren en altijd bij de hand te hebben; de code is onmisbaar voor het uitvoeren van een noodstart.
GEPROGRAMMEERD ONDERHOUD
Goed onderhoud van de auto de beste manier is om de prestaties en de veiligheid van de auto gedurende langere
tijd te garanderen. Ook wordt hierdoor het milieu ontzien en blijven de exploitatiekosten laag.
IN HET INSTRUCTIEBOEKJE....
…treft u informatie, tips en belangrijke waarschuwingen aan voor het juiste gebruik, de rijveiligheid en het onder-
houd van uw auto. Let bijzonder goed op de symbolen "(veiligheid van personen) #(bescherming van het milieu)
!(conditie van de auto).
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem, dat continu controles uitvoert op de componenten die van invloed
zijn op de uitlaatgasemissie; hierdoor wordt overmatige vervuiling van het milieu voorkomen.
U
001-065 Phedra OLA 5-06-2008 11:45 Pagina 3

VEILIG EN MILIEUBEWUST RIJDEN
Veiligheid en respect voor het milieu zijn de richtlijnen geweest bij het ontwerpen van de LANCIA
PHEDRA.
Dankzij deze opvatting kon de LANCIA PHEDRA strenge veiligheidstests het hoofd bieden en de
eisen van die tests overstijgen. De auto voldoet aan de strengste eisen in zijn klasse. En is, naar alle
waarschijnlijkheid, al voorbereid op de toekomstige normen.
Daarnaast is de LANCIA PHEDRA, door het doorlopende onderzoek naar nieuwe en doeltreffende
bijdragen aan het behoud van het milieu, een voorbeeld voor andere merken.
Alle uitvoeringen zijn uitgerust met emissiereductiesystemen die bijdragen aan de bescherming van
het milieu. Hierdoor is de uitstoot van schadelijke uitlaatgassen lager dan de nu geldende normen.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 4

BESCHERMING VAN HET MILIEU
Bij het ontwerp en de productie van de LANCIA PHEDRA is niet alleen rekening gehouden met
traditionele onderwerpen, zoals prestaties en veiligheid, maar ook met de toenemende aandacht voor
milieuproblemen en de bescherming van het milieu.
De materiaalkeuze, de toegepaste techniek en speciale systemen zijn het resultaat van inspannin-
gen die er op gericht zijn om de schadelijke invloed op het milieu drastisch terug te dringen. Uw
auto voldoet dan ook aan de strengste internationale milieunormen.
GEBRUIK VAN MILIEUVRIENDELIJKE MATERIALEN
Geen enkel onderdeel van de LANCIA PHEDRA bevat asbest. De vulling van de stoelen en de air-
conditioning bevatten geen CFK’s (chloorfluorkoolwaterstoffen). Dit gas is waarschijnlijk de oorzaak
van het gat in de ozonlaag. De kleurstoffen en de corrosiewerende behandeling van de bouten en
moeren bevatten geen cadmium meer en zijn niet langer schadelijk voor het milieu.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 5

EMISSIEREDUCTIESYSTEMEN (JTD-motoren)
Oxidatiekatalysator
De katalysator zet schadelijke bestanddelen in het uitlaatgas (koolmonoxide, onverbrande koolwa-
terstoffen en roetdeeltjes) om in onschadelijke stoffen. Hierdoor worden ook de rook en de typische
dieselgeur minder.
De katalysator bestaat uit een roestvrijstalen huis, met daarin een honingraatvormig keramisch
binnenwerk. Hierop zit edelmetaal dat voor de katalytische reactie zorgt.
Uitlaatgasrecirculatiesysteem (EGR)
Dit systeem zorgt voor recirculatie van een deel van de uitlaatgassen. Dit houdt in dat een deel van
het gas opnieuw wordt gebruikt bij de verbranding in de motor. Het percentage dat gerecirculeerd
wordt, is afhankelijk van de bedrijfsomstandigheden van de motor.
Het systeem beperkt, als dat nodig is, de uitstoot van stikstofoxiden.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 6

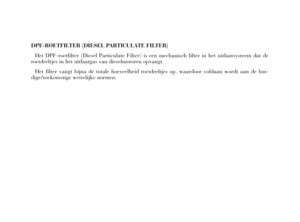

DPF-ROETFILTER (DIESEL PARTICULATE FILTER)
Het DPF-roetfilter (Diesel Particulate Filter) is een mechanisch filter in het uitlaatsysteem dat de
roetdeeltjes in het uitlaatgas van dieselmotoren opvangt.
Het filter vangt bijna de totale hoeveelheid roetdeeltjes op, waardoor voldaan wordt aan de hui-
dige/toekomstige wettelijke normen.
