2009 Lancia Phedra Instructieboek (in Dutch)

184

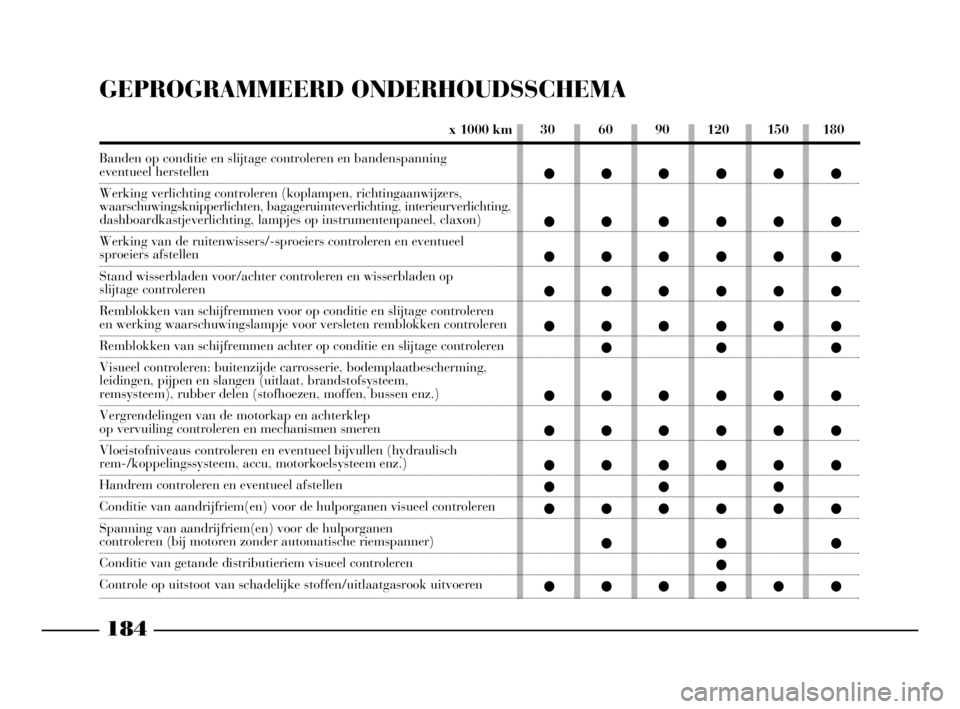

GEPROGRAMMEERD ONDERHOUDSSCHEMA
30 60 90 120 150 180 x 1000 km
Banden op conditie en slijtage controleren en bandenspanning
eventueel herstellen
Werking verlichting controleren (koplampen, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimteverlichting, interieurverlichting,
dashboardkastjeverlichting, lampjes op instrumentenpaneel, claxon)
Werking van de ruitenwissers/-sproeiers controleren en eventueel
sproeiers afstellen
Stand wisserbladen voor/achter controleren en wisserbladen op
slijtage controleren
Remblokken van schijfremmen voor op conditie en slijtage controleren
en werking waarschuwingslampje voor versleten remblokken controleren
Remblokken van schijfremmen achter op conditie en slijtage controleren
Visueel controleren: buitenzijde carrosserie, bodemplaatbescherming,
leidingen, pijpen en slangen (uitlaat, brandstofsysteem,
remsysteem), rubber delen (stofhoezen, moffen, bussen enz.)
Vergrendelingen van de motorkap en achterklep
op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen (hydraulisch
rem-/koppelingssysteem, accu, motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriem(en) voor de hulporganen visueel controleren
Spanning van aandrijfriem(en) voor de hulporganen
controleren (bij motoren zonder automatische riemspanner)
Conditie van getande distributieriem visueel controleren
Controle op uitstoot van schadelijke stoffen/uitlaatgasrook uitvoeren
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●
●
●●●●●●
183-211 Phedra OLA 5-06-2008 11:22 Pagina 184

185
30 60 90 120 150 180 x 1000 km
Motormanagementsystemen controleren (m.b.v. diagnosestekker)
Vloeistof voor roetfilter bijvullen
(2.0 JTD 136 pk en 2.2 JTD uitvoeringen)
Roetfilter vervangen (2.0 JTD 136 pk en 2.2 JTD uitvoeringen)
Getande distributieriem vervangen*
Brandstoffilter vervangen
Brandstoffilter aftappen
Luchtfilterelement vervangen
Motorolie en oliefilter vervangen
Remvloeistof vervangen (of elke 24 maanden)
Pollenfilter vervangen (of elke 24 maanden)
(*) Het verdient aanbeveling om de getande distributieriem elke 180.000 km of elke 10 jaar te vervangen.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 185

PERIODIEKE
CONTROLES
Elke 1.000 km of voor een lange reis
controleren en zonodig herstellen:
– niveau van motorkoelvloeistof;
– niveau van remvloeistof;
– niveau van ruitensproeiervloeistof;– bandenspanning;
– werking van de verlichting (kop-
lampen, richtingaanwijzers, waar-
schuwingsknipperlichten enz.);
– werking van de ruitenwissers/-
sproeiers en stand/slijtage van rui-
tenwissers voor/achter;Elke 3.000 km controleren en even-
tueel herstellen: niveau motorolie.
Gebruik bij voorkeur producten van
FL Selenia, die speciaal voor Lancia
modellen zijn ontworpen en afge-
stemd (zie de “Vullingstabel” in het
hoofdstuk “Technische gegevens”).
186
183-211 Phedra OLA 5-06-2008 11:22 Pagina 186

187
GEBRUIK VAN
DE AUTO
ONDER ZWARE
OMSTANDIGHEDEN
Als de auto overwegend onder zware
bedrijfsomstandigheden wordt ge-
bruikt, zoals:
– voor het trekken van aanhangers
of caravans;
– op stoffige wegen;– veel korte ritten (korter dan 7-8
km) en vaak bij temperaturen on-
der nul;
– bij een vaak langdurig stationair
draaiende motor of lange ritten
met een lage snelheid (bijv. huis
aan huis bezorging) of als de auto
lang niet wordt gebruikt;
– in stadsverkeer;moeten de volgende controles vaker
worden uitgevoerd dan is voorge-
schreven in het Geprogrammeerd On-
derhoud:
– remblokken van schijfremmen
voor op conditie en slijtage con-
troleren;
183-211 Phedra OLA 5-06-2008 11:22 Pagina 187

188
– vergrendeling van de motorkap en
achterklep op vervuiling controle-
ren en mechanismen smeren;
– visueel de conditie controleren van:
motor, versnellingsbak, transmis-
sie, bodemplaatbescherming, pij-
pen/leidingen en slangen (uitlaat,
brandstofsysteem, remsysteem),
rubber delen (stofhoezen, moffen,
bussen enz.);– lading van accu en elektrolytni-
veau controleren;
– conditie van de aandrijfriemen
voor de hulporganen visueel con-
troleren;– pollenfilter controleren en eventu-
eel vervangen;
– luchtfilter controleren en eventu-
eel vervangen.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 188

Rook niet als werkzaam-
heden in de motorruimte
worden uitgevoerd: er
kunnen gas en ontvlambare dam-
pen aanwezig zijn; brandgevaar.
Attentie. Als de steun-
stang verkeerd geplaatst
wordt, kan de motorkap
onverwacht dichtvallen.
189
NIVEAUS
CONTROLEREN
WAARSCHUWINGVoer voor het
openen van de motorkap de in de pa-
ragraaf “Motorkap” van het hoofd-
stuk “Ken uw auto” beschreven pro-
cedure uit.Waarschuwing, meng tij-
dens het bijvullen geen
verschillende vloeistoffen
met elkaar: de vloeistoffen kunnen
niet door elkaar worden gebruikt
en hierdoor kan de auto ernstig
beschadigen.
Wees voorzichtig met
dassen, shawls en loszit-
tende kleding: deze kun-
nen door de bewegende delen wor-
den gegrepen.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 189

190
1.Ruitensproeiervloeistof (voor,
achter en koplampen (indien aanwe-
zig) - 2.Motorkoelvloeistof - 3.Stuur-
bekrachtigingsolie - 4.Motorolie -
5.Rem- en koppelingsvloeistof.
L0B0442b
fig. 1 - 2.0 JTD 120 pk - 136 pk uitvoeringen
183-211 Phedra OLA 5-06-2008 11:22 Pagina 190

191
fig. 2 - 2.2 JTD uitvoeringen 1.Ruitensproeiervloeistof (voor
voor, achter en koplampen (indien
aanwezig) - 2.Motorkoelvloeistof -
3.Stuurbekrachtigingsolie - 4.Mo-
torolie - 5.Rem- en koppelingsvloei-
stof.
L0B0600b
fig. 2 - 2.2 JTD uitvoeringen
