2009 Lancia Phedra Instructieboek (in Dutch)

88
Als bij een aangetrokken handrem-
hendel de knop B(fig. 100) naar vo-
ren wordt getrokken en vervolgens de
hendel omlaag wordt geplaatst, blijft
de parkeerrem ingeschakeld.CRUISE-CONTROL
(indien aanwezig - fig. 101)
De cruise-control mag al-
leen worden ingeschakeld
als de verkeerssituatie en
het wegdek zodanig zijn dat gedu-
rende langere tijd veilig met een con-
stante snelheid kan worden gereden.
ALGEMEEN
De (CRUISE-CONTROL) snel-
heidsregeling is een elektronisch sys-
teem waarmee de auto met de ge-
wenste snelheid blijft rijden, zonder
dat het gaspedaal ingetrapt hoeft te
worden. Hierdoor neemt de ver-
moeidheid af tijdens een rit op de
snelweg, vooral bij lange ritten, om-
dat de opgeslagen snelheid automa-
tisch in stand wordt gehouden.
WAARSCHUWINGHet systeem
kan alleen worden ingeschakeld als de
snelheid hoger is dan 40 km/h in de
vierde of vijfde versnelling.Snelheid opslaan(alleen in de
vierde of vijfde versnelling en een
snelheid boven 40 km/h): plaats scha-
kelaar Ain de stand ON; de huidige
snelheid van de auto wordt in stand
gehouden en opgeslagen; op het kilo-
metertellerdisplay gaat onder het snel-
heidsmetersymbool “ON” branden.
fig. 100
L0B0224b
fig. 101
L0B0073b
066-134 Phedra OLA 5-06-2008 11:03 Pagina 88

89
Zonodig kan de ingestelde snelheid
worden overschreden door het gaspe-
daal in te trappen (bijv. bij inhalen);
als het pedaal wordt losgelaten, wordt
de opgeslagen snelheid weer aange-
houden.
Handmatig accelereren of dece-
lereren: bedien, als gereden wordt
met ingeschakelde cruise-control,
schakelaar Bof Com de opgeslagen
snelheid respectievelijk te verlagen of
verhogen.
Uitschakelen: druk op schakelaar
Dop het uiteinde van de hendel. Het
systeem schakelt automatisch uit als
het rem- of koppelingspedaal wordt
ingetrapt.Opgeslagen snelheid oproepen:
nadat het rem- of koppelingspedaal is
ingetrapt of het systeem is uitgescha-
keld en kan door op knop Dte druk-
ken de laatst opgeslagen snelheid
worden opgeroepen.
Geheugen wissen: zet om het ge-
heugen geheel te wissen op schakelaar
Avan stand ON in stand OFF.
WAARSCHUWINGGebruik de
cruise-control alleen onder verkeers-
en rij-omstandigheden waarbij een
constante snelheid aangehouden kan
worden.HAND-
GESCHA
KELDE
VERSNELLINGSBAK
Trap, om de versnellingen in te
schakelen, het koppelingspedaal in en
zet de versnellingspook in een van de
standen van het schema op de pook-
knop.
WAARSCHUWINGDe achteruit
kan alleen bij een geheel stilstaande
auto worden ingeschakeld. Wacht, als
de motor draait, ten minste 2 secon-
den met geheel ingetrapt koppelings-
pedaal, voordat de achteruit wordt in-
geschakeld; hiermee wordt voorko-
men dat de tandwielen beschadigen.
066-134 Phedra OLA 5-06-2008 11:03 Pagina 89

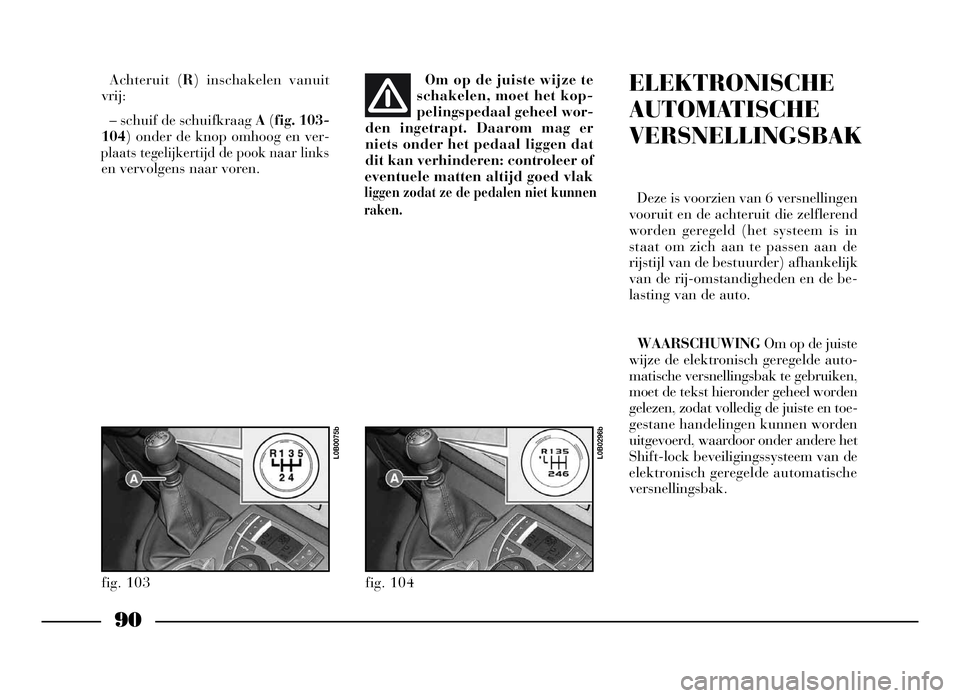

90
Achteruit (R) inschakelen vanuit
vrij:
– schuif de schuifkraag A(fig. 103-
104) onder de knop omhoog en ver-
plaats tegelijkertijd de pook naar links
en vervolgens naar voren.
ELEKTRONISCHE
AUTOMATISCHE
VERSNELLINGSBAK
Deze is voorzien van 6 versnellingen
vooruit en de achteruit die zelflerend
worden geregeld (het systeem is in
staat om zich aan te passen aan de
rijstijl van de bestuurder) afhankelijk
van de rij-omstandigheden en de be-
lasting van de auto.
WAARSCHUWINGOm op de juiste
wijze de elektronisch geregelde auto-
matische versnellingsbak te gebruiken,
moet de tekst hieronder geheel worden
gelezen, zodat volledig de juiste en toe-
gestane handelingen kunnen worden
uitgevoerd, waardoor onder andere het
Shift-lock beveiligingssysteem van de
elektronisch geregelde automatische
versnellingsbak.
fig. 103
L0B0075b
Om op de juiste wijze te
schakelen, moet het kop-
pelingspedaal geheel wor-
den ingetrapt. Daarom mag er
niets onder het pedaal liggen dat
dit kan verhinderen: controleer of
eventuele matten altijd goed vlak
liggen zodat ze de pedalen niet kunnen
raken.
fig. 104
L0B0296b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 90

91
SELECTORHENDEL (fig. 105)
P= Parkeren.
R= Achteruit.
N= Vrij.
D= Drive, automatisch vooruit
rijden.
M= Sequentiële werking+= Sequentieel opschakelen.
–= Sequentieel terugschakelen.
DISPLAY (fig. 106)
Op het display kan worden weerge-
geven:
– als automatisch wordt geschakeld
de ingeschakelde versnelling (P, R, N
of D);
– als sequentieel wordt geschakeld,
het inschakelen van de hogere of la-
gere versnelling (handmatig) met het
symbool of .STANDEN VAN DE HENDEL
Drive, automatisch
vooruit rijden (D)
Stand Dkan gebruikt worden in de
stad en op de buitenweg.
fig. 105
L0B0252b
fig. 106
L0B0253b
De hendel mag uitslui-
tend van P naar D (PD),
van N naar D (ND) en
van R naar D (RD) worden ver-
plaatst bij een stilstaande auto,
stationair toerental en geheel in-
getrapt rempedaal (shift-lock be-
veiliging).
066-134 Phedra OLA 5-06-2008 11:04 Pagina 91

92
Vrij (N)
Komt overeen met de vrijstand bij
een handgeschakelde versnellingsbak.Achteruit (R)
Schakel de achteruit al-
leen in bij stilstaande auto,
stationair draaiende motor
en geheel losgelaten gaspedaal en
neem de voorschriften en waar-
schuwingen in de paragraaf “Star-
ten van de motor” in dit hoofdstuk
zorgvuldig in acht.
Als de hendel in de stand Rstaat,
kan de motor niet worden gestart.
Parkeren (P)
In de stand Pzijn de aangedreven
wielen mechanisch geblokkeerd.
Schakel deze stand alleen in als de
auto stilstaat en de handrem eventu-
eel is aangetrokken. Neem voor het
inschakelen de voorschriften en waar-
schuwingen in de paragraaf “Starten
van de motor” in dit hoofdstuk zorg-
vuldig in acht.
WAARSCHUWINGAls de selector-
hendel niet in een goede stand staat,
wordt op het display de laatste correct
ingeschakelde stand knipperend
weergegeven.STARTEN VAN DE MOTOR
Het is zeer gevaarlijk om
de motor te laten draaien
in een afgesloten ruimte.
De motor
verbruikt zuurstof en
produceert koolmonoxide, dat een
zeer giftig en dodelijk gas is.
– Controleer of de handrem is aan-
getrokken en de selectorhendel in
stand Pof Nstaat: de motor kan al-
leen worden gestart als de selector-
hendel in een van deze standen staat.
– Draai het contactslot in stand D
zonder het gaspedaal in te trappen. Om de hendel vanuit N te
verplaatsen moet het gas-
pedaal worden losgelaten,
moet de motor met stationair toe-
rental draaien en moeten de voor-
schriften en waarschuwingen in de
paragraaf “Starten van de motor”
in dit hoofdstuk worden opgevolgd.
Als de hendel in de stand Nstaat,
kan de motor worden gestart.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 92

93
Als de motor bij de eerste poging
niet aanslaat, zet dan eerst het con-
tactslot in stand Svoordat nog een
startpoging wordt ondernomen.
Als het contactslot in stand Mstaat
en de led’s op het instrumentenpaneel
blijven branden, dan moet het con-
tactslot in stand Sworden gezet en
vervolgens opnieuw op Mworden ge-
draaid; als de led’s blijven branden,
onderneem dan een nieuwe poging
met de andere bijgeleverde sleutels.
Als de motor dan nog niet gestart
kan worden, voer dan een noodstart-
procedure uit (zie het hoofdstuk “In
noodgevallen”) en wendt u tot de
Lancia-dealer.
WAARSCHUWINGLaat bij stil-
staande motor het contactslot niet in
stand Mstaan; hiermee wordt voor-
komen dat de accu wordt ontladen.STARTEN VAN DE MOTOR
Voer om met de auto te gaan rijden,
de volgende handelingen uit:
– trap het rempedaal geheel in;
– kies de gewenste functie;
– geef geleidelijk gas; de auto begint
te rijden en de versnellingen worden
automatisch ingeschakeld afhankelijk
van de gekozen functie.SEQUENTIEEL SCHAKELEN
Zet de hendel in stand Dnaar rechts
in de stand M:
U verplaats de hendel naar +: op-
schakelen;
U verplaats de hendel naar –: terug-
schakelen.
Telkens als wordt overgeschakeld,
wordt dit op het display weergegeven
en elke mogelijk fout wordt voorko-
men door de bedieningsregeleenheid;
deze staat alleen het inschakelen van
een lagere versnellingen toe bij een
correct motortoerental.
Als sequentieel wordt geschakeld,
werkt de elektronisch geregelde auto-
matische versnellingsbak als een ver-
snellingsbak met vast overbrengings-
verhoudingen die achtereenvolgens
(sequentieel) worden ingeschakeld.
De elektronische regeling kan de
versnelling wijzigen als het toerental
hoger of lager wordt dan toegestane
toerentallimiet. De hendel kan alleen
vanuit stand P worden
verplaatst, als het contact-
slot in M staat en het rempedaal
geheel ingetrapt is (Shift-lock be-
veiliging).
066-134 Phedra OLA 5-06-2008 11:04 Pagina 93

94
AUTOMATISCH SCHAKELEN
De stand Dkan onder alle rij-om-
standigheden worden gekozen als se-
quentieel wordt geschakeld.
De optimale versnelling wordt door
de regeleenheid van de versnellings-
bak gekozen, afhankelijk van de snel-
heid en de belasting van de motor
(stand van het gaspedaal).
Als niet veel vermogen van de motor
wordt gevraagd, schakelt de versnel-
lingsbak de hoge versnellingen in,
waardoor het brandstofverbruik lager
wordt. Als om meer vermogen wordt
gevraagd (als het gaspedaal wordt in-
getrapt, schakelt de versnellingsbak
automatisch lagere versnellingen in,
waardoor de auto sneller reageert en
sneller accelereert: in deze situatie
neemt het brandstofverbruik toe.Voor een snelle reactie van de auto:
– trap het gaspedaal geheel in tot
voorbij het zware punt (buiten de nor-
male slag); hierdoor wordt de kick-
down ingeschakeld en worden de
maximale prestaties (reactie en acce-
leratie) verkregen; uiteraard neemt
het brandstofverbruik hierdoor toe.
WAARSCHUWINGGebruik de
kick-down niet als op een ondergrond
wordt gereden met weinig grip
(sneeuw, ijzel enz.).
Rijden bij sneeuw of ijzel
Als het wegdek weinig grip heeft
(sneeuw, ijzel enz.), moet knop A
(fig. 107) worden ingedrukt:
– op het display verschijnt j
(fig. 108) en om weg te rijden wordt
de tweede versnelling ingeschakeld.WAARSCHUWINGDeze functie
kan alleen worden gebruikt als de
hendel in stand Dstaat; als de hendel
in een andere stand dan Dwordt ge-
zet, wordt de functie automatisch uit-
geschakeld. De functie kan ook bij een
rijdende auto worden ingeschakeld bij
een snelheid lager dan 45 km/h.
fig. 107
L0B0254b
066-134 Phedra OLA 5-06-2008 11:04 Pagina 94

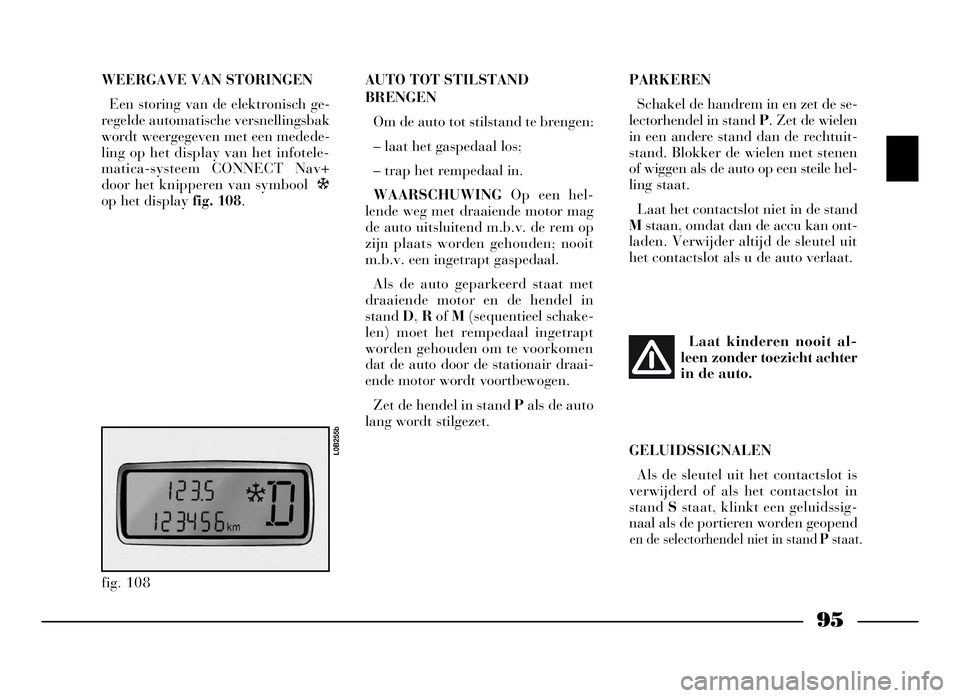

95
WEERGAVE VAN STORINGEN
Een storing van de elektronisch ge-
regelde automatische versnellingsbak
wordt weergegeven met een medede-
ling op het display van het infotele-
matica-systeem CONNECT Nav+
door het knipperen van symbool j
op het display fig. 108.PARKEREN
Schakel de handrem in en zet de se-
lectorhendel in stand P. Zet de wielen
in een andere stand dan de rechtuit-
stand. Blokker de wielen met stenen
of wiggen als de auto op een steile hel-
ling staat.
Laat het contactslot niet in de stand
Mstaan, omdat dan de accu kan ont-
laden. Verwijder altijd de sleutel uit
het contactslot als u de auto verlaat.
fig. 108
L0B255b
AUTO TOT STILSTAND
BRENGEN
Om de auto tot stilstand te brengen:
– laat het gaspedaal los;
– trap het rempedaal in.
WAARSCHUWINGOp een hel-
lende weg met draaiende motor mag
de auto uitsluitend m.b.v. de rem op
zijn plaats worden gehouden; nooit
m.b.v. een ingetrapt gaspedaal.
Als de auto geparkeerd staat met
draaiende motor en de hendel in
stand D, Rof M(sequentieel schake-
len) moet het rempedaal ingetrapt
worden gehouden om te voorkomen
dat de auto door de stationair draai-
ende motor wordt voortbewogen.
Zet de hendel in stand Pals de auto
lang wordt stilgezet.Laat kinderen nooit al-
leen zonder toezicht achter
in de auto.
GELUIDSSIGNALEN
Als de sleutel uit het contactslot is
verwijderd of als het contactslot in
stand Sstaat, klinkt een geluidssig-
naal als de portieren worden geopend
en de selectorhendel niet in stand Pstaat.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 95
