2009 FIAT DOBLO COMBI Návod k použití a údržbě (in Czech)

40
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0125mobr. 35F0V0084mobr. 36
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZRCÁTKO obr. 35
(pro příslušné modely/trhy)
Součástí zrcátka je bezpečnostní mechanismus, který při
prudkém kontaktu s cestujícím uvolní zrcátko z držáku.
Zrcátko má dvě polohy, do nichž se přestavuje pákou A:
běžnou a proti oslnění.
Během jízdy musejí být zrcátka vždy ve vy-
klopené poloze A-obr. 36.
Vnější zpětná zrcátka jsou zakřivená, a proto mír-
ně zkreslují vnímání vzdálenosti.
POZOR
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Ruční sklopení zrcátka
V případě potřeby, (například tvoří-li zrcátko překážku
v úzkém jízdním profilu), je možné zrcátko sklopit z vy-
klopené polohy A-obr. 36 do polohy B.
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 40

41
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Ruční nastavení
Zevnitř vozidla použijte zařízení A-obr. 37.
Elektrické nastavení
(pro příslušné modely/trhy)
Nastavovat vnější zrcátka je povoleno pouze pouze s klí-
čem zapalování na poloze MAR.
Postupujte takto:
❒přepínačem A-obr. 38 zvolte požadované zrcátko (pra-
vé nebo levé);
❒přepnutím přepínače A do polohy B a působením na
něj se přestaví levé vnější zpětné zrcátko;
❒posunutím přepínače A do polohy D a jeho přepnu-
tím se provede nastavení pravého vnějšího zpětného
zrcátka.
Po skončeném nastavení vraťte přepínač A do prostřed-
ní zajišťovací polohy C.
F0V0120mobr. 37F0V0015mobr. 38
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 41

42
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 39F0V0016m
SOUSTAVA TOPENÍ A VENTILACE
1. Horní pevný vývod – 2. Prostřední natáčivý vývod – 3. Postranní pevný vývod – 4. Krajní natáčivé vývody – 5. Spod-
ní vývody vzduchu.
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 42

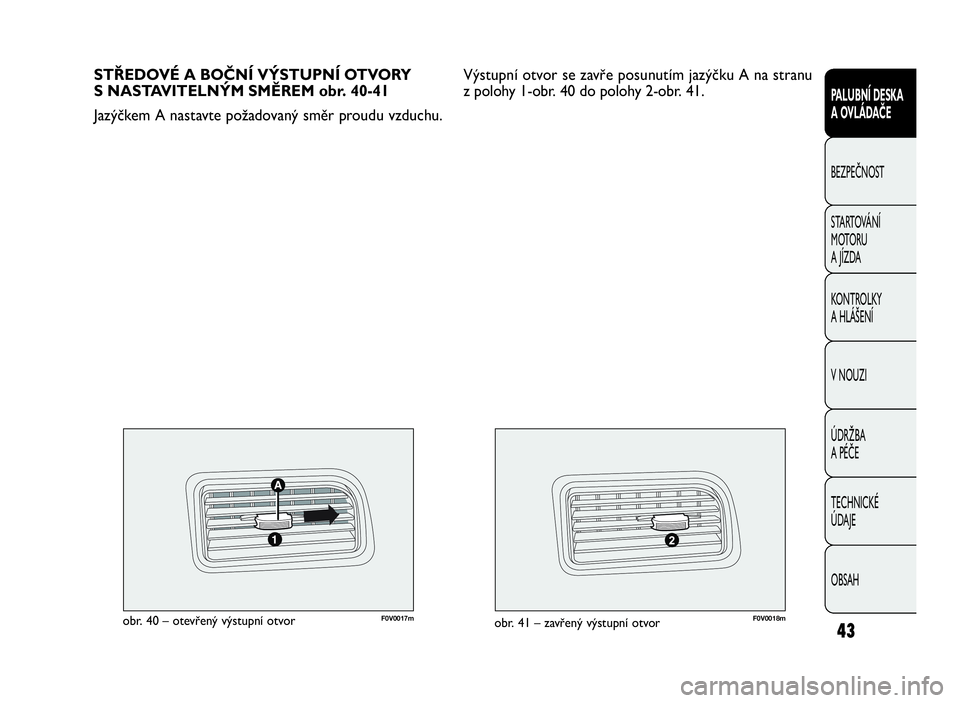

F0V0017mobr. 40 – otevřený výstupní otvorF0V0018mobr. 41 – zavřený výstupní otvor
STŘEDOVÉ A BOČNÍ VÝSTUPNÍ OTVORY
S NASTAVITELNÝM SMĚREM obr. 40-41
Jazýčkem A nastavte požadovaný směr proudu vzduchu.
43
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Výstupní otvor se zavře posunutím jazýčku A na stranu
z polohy 1-obr. 40 do polohy 2-obr. 41.
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 43

TOPENÍ A VENTILACE
OVLÁDAČE obr. 42
A: ovládač nastavení teploty vzduchu (směšování teplého/studeného vzduchu)
B: ovládač spouštění ventilátoru
C: ovladač rozvodu vzduchu
D: tlačítko zapínání/vypínání recirkulace vzduchu v kabině
E: tlačítko zapnutí/vypnutí vyhřívání zadního okna (pro příslušné modely/trhy).
44
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0044mobr. 42
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 44

RYCHLÉ TOPENÍ
Postupujte takto:
❒zavřete všechny vývody a výdechy na palubní desce;
❒otočte ovládač A na-;
❒otočte ovládač B na 4-;
❒otočte ovládač C na©.
RYCHLÉ ODMLŽENÍ/ROZMRAZENÍ ČELNÍHO
SKLA A PŘEDNÍCH BOČNÍCH OKEN
(funkce MAX-DEF)
Postupujte takto:
❒otočte ovladač A na-;
❒otočte ovladač B na 4-;
❒otočte ovladač C na-.
❒vypněte recirkulaci vzduchu (kontrolka v tlačítku D
zhasnutá).
Po odmlžení/rozmrazení skel obnovte příslušnými ovláda-
či požadovaný klimatický komfort. KLIMATICKÝ KOMFORT
Ovládač C umožňuje vzduchu, přiváděnému do kabiny, aby
proudil do všech částí kabiny v 5 úrovních rozvodu:
¶rozvádění vzduchu ze středních a postranních výdechů;
ßumožňuje přivádět teplo k nohám a osvěžuje obličej
(funkce „bilevel“);
©umožňuje rychlejší ohřátí vzduchu v kabině;
®vytápí kabinu a zároveň odmlžuje čelní sklo;
-umožňuje odmlžení a rozmrazení čelního skla a před-
ních bočních oken.
TOPENÍ
Postupujte takto:
❒otočte úplně doprava (s ukazatelem na-)ovladačA;
❒otočte ovládač B na požadovanou rychlost;
❒nastavte ovladač C na:
®k ohřívání nohou a současnému odmlžení čelního
skla;
ßpřivádí vzduch k nohám a svěží vzduch ze střed-
ních vývodů a výdechů na palubní desce;
©k rychlému vytopení kabiny.
45
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 45

AKTIVACE RECIRKULACE
VZDUCHU V KABINĚ
Stiskněte tlačítko D: zapnutí funkce je indikováno rozsvíce-
ním kontrolky v tomto tlačítku.
Doporučujeme zapnout recirkulaci vzduchu v kabině při
stání v koloně nebo v tunelu, aby se zabránilo přívodu zne-
čistěného vzduchu zvenku.
Nenechávejte recirkulaci dlouho v provozu, zvlášť pokud
ve vozidle cestuje více osob, aby se okna nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje rychlejší úpravu
vzduchu na požadované podmínky podle nastavení sou-
stavy („topení“ nebo „chlazení“). V každém případě se ne-
doporučuje zapínat recirkulaci v deštivých/chladných dnech,
protože by se zvyšovalo zamlžení skel.
ODMLŽENÍ /ODMRAZENÍ VYHŘÍVANÉHO
ZADNÍHO OKNA A VNĚJŠÍCH ZPĚTNÝCH
ZRCÁTEK
(pro příslušné modely/trhy)
Funkce se zapne stiskem tlačítka E
(. Zapnutí je signali-
zováno rozsvícením kontrolky v tomto tlačítku.
Funkce se vypne opětovným stiskem tlačítka E
(.
UPOZORNĚNÍ Nepolepujte vyhřívací odpory instalova-
né z vnitřní strany zadního okna žádnými nálepkami. Moh-
ly by se poškodit. Opatření proti zamlžení skel
Při vysoké venkovní vlhkosti a/nebo za deště a/nebo při
velkém teplotním rozdílu mezi vnitřkem a vnějškem kabi-
ny doporučujeme předejít zamlžení skel takto:
❒vypněte recirkulaci vzduchu (kontrolka v tlačítku D
zhasnutá);
❒otočte ovládač A na-;
❒otočte ovladač B na 2;
❒otočte ovládač C na-; tato poloha umožňuje pře-
chod do polohy
®v případě, kdy dojde k silnému za-
mlžení skel.
NASTAVENÍ RYCHLOSTI VENTILÁTORU
Pro řádnou ventilaci kabiny:
❒úplně otevřete střední a postranní výdechy vzduchu;
❒otočte ovladač A na modré pole;
❒otočte ovládač B na požadovanou rychlost;
❒otočte knoflík C na¶;
❒vypněte recirkulaci vzduchu (kontrolka v tlačítku D
zhasnutá).
46
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 46

RUČNĚ OVLÁDANÁ KLIMATIZACE(pro příslušné modely/trhy)
OVLÁDAČE obr. 43
A: ovládač nastavení teploty vzduchu (směšování teplého/studeného vzduchu)
B: ovládač spouštění ventilátoru
C: otočný ovládač rozvodu vzduchu
D: tlačítko zapínání/vypínání kompresoru klimatizace
E: tlačítko zapínání/vypínání recirkulace vzduchu v kabině
F: tlačítko zapnutí/vypnutí vyhřívání zadního okna (pro příslušné modely/trhy).
47
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0045mobr. 43
035-114 DOBLO LUM 2e CZ 28-05-2010 14:22 Pagina 47
