2009 FIAT DOBLO COMBI Návod k použití a údržbě (in Czech)

F0V0086mobr. 109
POSTUP PŘI ČERPÁNÍ PALIVA
Naplnění nádrže: jakmile čerpací pistole povyskočí, do-
čerpejte s ní palivo ještě dvakrát. Pak čerpání ukončete,
dalším čerpáním paliva do nádrže by se mohl poškodit pa-
livový systém. Při dlouhodobém provozování/parkování vozidla v hor-
ské/chladné oblasti se doporučuje načerpat místně pro-
dávanou naftu.
Doporučujeme rovněž udržovat v nádrži více než poloviční
hladinu paliva.
112
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Do vozidla čerpejte výhradně motorovou
naftu odpovídající evropské normě EN 590.
Používáním jiných produktů nebo směsí se
může nenapravitelně poškodit motor a tím může
pozbýt platnost záruka na vozidlo. V případě ná-
hodného načerpání paliva jiného typu nestartujte
motor a vyprázdněte nádrž. Nastar tujete-li motor
byťjennavelmikrátkoudobu,jenezbytnévy-
prázdnit jak nádrž, tak celý palivový okruh.

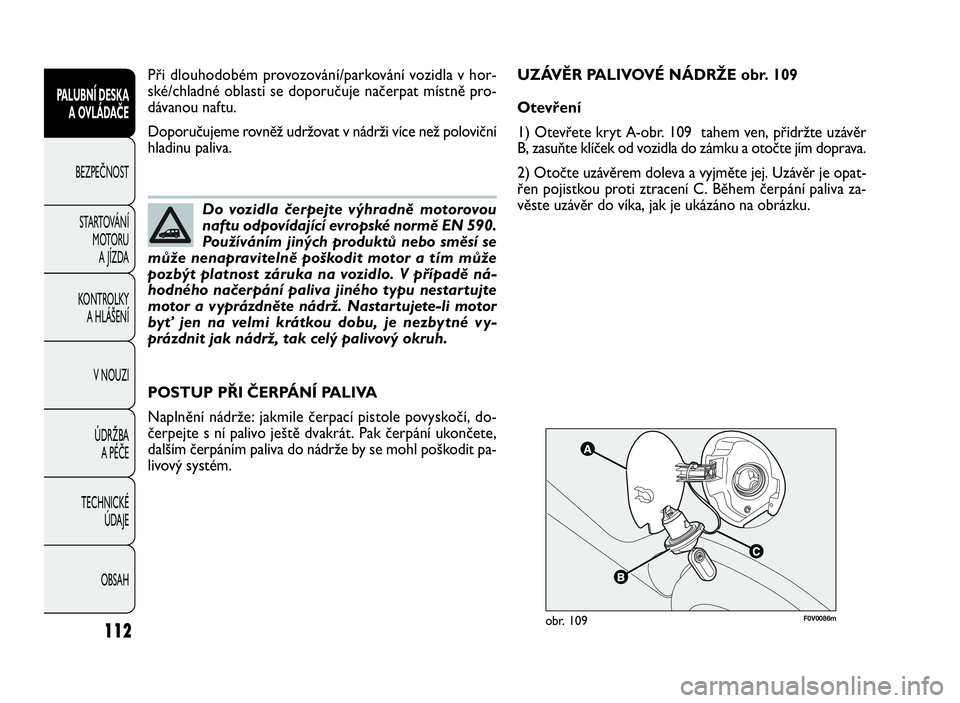

UZÁVĚR PALIVOVÉ NÁDRŽE obr. 109
Otevření
1) Otevřete kryt A-obr. 109 tahem ven, přidržte uzávěr
B, zasuňte klíček od vozidla do zámku a otočte jím doprava.
2) Otočte uzávěrem doleva a vyjměte jej. Uzávěr je opat-
řen pojistkou proti ztracení C. Během čerpání paliva za-
věste uzávěr do víka, jak je ukázáno na obrázku.
035-114 DOBLO LUM 2e CZ 28-05-2010 14:23 Pagina 112

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Součástí výbavy vozu jsou následující zařízení pro snižo-
vání emisí z benzínových motorů:
❒třícestný katalyzátor;
❒Lambda sondy;
❒soustava zpětného nasávání par.
S odpojenou svíčkou/svíčkami nenechávejte běžet motor,
a to ani při testování.
Zařízení pro snižování emisí z dieselových motorů:
❒oxidační katalyzátor;
❒soustava pro recirkulaci výfukových plynů (E.G.R.);
❒filtr pevných částic (DPF) (u příslušných verzí). Zavření
1) Nasaďte uzávěr (i s klíčkem) a otočte jím doprava na
jedno či více zacvaknutí.
2) Otočte klíčkem doprava, vyjměte jej a zavřete víko.
Hermetickým zavřením se může v nádrži zvýšit tlak. Pří-
padný syčivý zvuk při povolení uzávěru je proto zcela nor-
mální.
113
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nepřibližujte se k hrdlu palivové nádrže
s otevřeným ohněm nebo se zapálenou ci-
garetou: nebezpečí požáru. Nepřibližujte
se obličejem příliš k hrdlu palivové nádrže, abyste
se nenadýchali škodlivých par.
035-114 DOBLO LUM 2e CZ 28-05-2010 14:23 Pagina 113

FILTR PEVNÝCH ČÁSTIC DPF
(Diesel Particulate Filter)
(u příslušných verzí)
Diesel Particulate Filter je mechanický filtr, zabudovaný do
výfukové soustavy, který fyzicky zachycuje uhlíkaté části-
ce z výfukových plynů vznětových motorů.
Podle současných/budoucích předpisů je nutno systém filt-
ru pevných částic používat pro zachycení téměř všech uhlí-
katých částic obsažených v emisích. Během normálního pro-
vozu vozidla zaznamenává řídicí jednotka motoru celou řadu
údajů (dobu, druh jízdy, dosažené teploty, atd.) a vypočítá-
vá množství částic, které se nahromadily ve filtru.
114
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Proto se filtr musí pravidelně regenerovat (čistit) spálením
uhlíkatých částic. Regenerační proceduru řídí samočinně
řídicí jednotka motoru podle zanesení filtru a provozních
podmínek vozidla.
Během regenerace se mohou objevit následující fenomé-
ny: zvednutí mezních otáček motoru při chodu naprázd-
no, aktivace el. ventilátoru, v omezené míře se může zvý-
šit kouřivost při vyšších teplotách výfukových plynů. Tyto
stavy nelze interpretovat jako závady, nemají vliv na cho-
vání vozidla a okolní prostředí. V případě, že se zobrazí da-
né hlášení, pročtěte si kapitolu „Kontrolky a hlášení“.
035-114 DOBLO LUM 2e CZ 28-05-2010 14:23 Pagina 114

F0V0023mobr. 110
Díky navíječi se pás automaticky uzpůsobí tělu cestující-
ho a nebrání mu ve volném pohybu.
Při stání vozidla v prudkém svahu může dojít k zabloko-
vání navíječe. Je to běžný jev. Mechanismus navíječe za-
blokuje pás při prudkém vytažení nebo při zabrzdění, při
nárazu a v zatáčkách projížděných vysokou rychlostí.BEZPEČNOSTNÍ PÁSY
POUŽÍVÁNÍ BEZPEČNOSTNÍCH PÁSŮ
obr. 110
Při poutání bezpečnostními pásy je nutno držet hrudník
rovně a opírat se zády do opěradla.
Zapnutí bezpečnostního pásu: Uchopte sponu bezpeč-
nostního pásu A-obr. 110 a zasuňte ji do zámku B na za-
klapnutí.
Pokud se pás při vytahování zablokuje, nechejte jej o kou-
sek navinout zpět a znovu za něj lehce zatáhněte. Vyhně-
te se prudkým pohybům.
Bezpečnostní pás rozepnete stiskem tlačítka C. Při zpět-
ném navíjení přidržujte bezpečnostní pás rukou, aby se ne-
kroutil.
115
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
BEZPEČNOST
Během jízdy nestlačte tlačítko C-obr. 110.
POZOR
Zadní sedadlo je opatřeno samonavíjecími tříbodovými bez-
pečnostními pásy u všech míst.
Nezapomínejte, že osoby, které cestují na
zadním sedadle a nejsou připoutané bez-
pečnostním pásem, vystavují při prudkém nárazu
velkému riziku sami sebe a představují nebezpečí
i pro cestující na předních sedadlech.
POZOR
115-132 DOBLO LUM 2e CZ 28-05-2010 9:57 Pagina 115

F0V0126mobr. 111a – Zadní místa 1. řady
F0V0127mobr. 112
Zadní bezpečnostní pásy je nutno používat podle sché-
mat na obr. 111a-111b.
UPOZORNĚNÍ Při správném zaklapnutí opěradla musí
zmizet červená značka na páce A-obr. 112 sklopení sedadla.
Pokud je tato červená značka vidět, znamená to, že opě-
radlo není správně upevněno.
116
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Zkontrolujte, zda je opěradlo řádně uchy-
cené po obou stranách, aby se nemohlo při
prudkém zabrzdění vymrštit dopředu a zranit ce-
stující.
POZOR
UPOZORNĚNÍ Po zaklopení zadního sedadla do normál-
ní polohy je nutno dávat pozor na opětné správné umís-
tění bezpečnostního pásu, aby byl pohotově připraven
k použití.
F0V0197mobr. 111b – Zadní místa 2. řady
115-132 DOBLO LUM 2e CZ 28-05-2010 9:57 Pagina 116

SYSTÉM S.B.R.
Vozidlo je vybaveno systémem zvaným S.B.R. (Seat Belt
Reminder), který upozorní řidiče (u všech verzí) a cestu-
jícího na předním sedadle (u verzí Doblò/Doblò Combi),
že nejsou připoutáni:
❒po dobu 6 sekund svítí trvale kontrolka
výstraha;
❒po dalších 90 sekund kontrolka
výstraha.
Natrvalo je možné si nechat zvukové upozornění vypnout
u autorizovaného servisu Fiat.
Systém S.B.R. je možné znovu zapojit i v nastavovacím me-
nu displeje.
117
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
PŘEDPÍNAČE BEZPEČNOSTNÍCH
PÁ S Ů
Pro další zvýšení účinnosti jsou přední bezpečnostní pásy
vybaveny předpínači, které při silném čelním a bočním ná-
razu zkrátí pásy o několik centimetrů, čímž zajistí perfektní
usazení pásů na tělech cestujících předtím, než začnou pů-
sobit svým zádržným účinkem.
Zásah předpínače se pozná podle zablokování navíječe bez-
pečnostních pásů. Pás se již nedá navinout ani přidržením
rukou.
UPOZORNĚNÍ: Pro zajištění co nejúčinnější ochrany
předpínačem je nutné, aby bezpečnostní pás dobře přilé-
hal k hrudi a bokům.
Při zásahu předpínače se může uvolnit malé množství kou-
ře, který není škodlivý a neznamená vypuknutí požáru.
Předpínač nevyžaduje žádnou údržbu ani mazání. Jakýmkoli
zásahem do předpínače se sníží jeho účinnost. Pokud při
mimořádných okolnostech (velká voda, mořský příliv atd.)
pronikne do předpínače voda a bahno, je zcela nezbytné
jej nechat vyměnit.
115-132 DOBLO LUM 2e CZ 28-05-2010 9:57 Pagina 117

F0V0106mobr. 113118
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Předpínač se dá použít jen jednou. Jestli-
že dojde k zásahu předpínače, je nutno jej
nechat vyměnit v autorizovaném servisu Fiat . Pro
určení životnosti zařízení se podívejte na štítek
umístěný v odkládací skříňce: jakmile se začne blí-
žit vypršení životnosti, je nutno nechat předpínač
vyměnit u autorizovaného servisu Fiat .
POZOR
Předpínače se mohou aktivovat nebo po-
škodit úkony, při nichž vzniknou nárazy,
otřesy či se lokálně vyvine teplota (vyšší než
100 °C po dobu max. 6 hodin), jež se vyskytnou v je-
jich blízkosti. Na uvedení předpínačů do činnosti ne-
mají vliv vibrace vyvolané nerovnostmi silničního po-
vrchu nebo při náhodném překonávání malých
překážek, jako jsou obrubníky, atd. V případě nut-
nosti vyhledejte autorizovaný servis Fiat .
VŠEOBECNÁ UPOZORNĚNÍ OHLEDNĚ
POUŽÍVÁNÍ BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné předpisy stanovující po-
vinnost a způsob používání bezpečnostních pásů (a zajis-
tit jejich dodržování i ostatními osobami cestujícími ve vo-
zidle). Bezpečnostními pásy se řádně připoutejte před
každou jízdou.
Použití bezpečnostních pásů je nutné také pro těhotné že-
ny: i pro ně a pro nenarozené dítě je riziko poškození v pří-
padě nárazu výrazně nižší, pokud mají zapnuté bezpečnostní
pásy. Těhotné ženy musejí umístit spodní část pásu dolů
tak, aby vedl nad pánví a pod břichem, (jak je znázorněno
na obr. 113).
OMEZOVAČE TAHU
(pro příslušné modely/trhy)
V zájmu vyšší ochrany cestujících při nehodě jsou do na-
víječů předních a zadních (u určitých verzí) bezpečnost-
ních pásů zabudována zařízení, jež vhodně rozloží sílu pů-
sobící při čelním nárazu na hrudník a na ramena osoby
zadržované bezpečnostním pásem.
115-132 DOBLO LUM 2e CZ 28-05-2010 9:57 Pagina 118

F0V0108mobr. 115
F0V0107mobr. 114
119
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
UPOZORNĚNÍ Bezpečnostní pás nesmí být překroucený.
Horní část bezpečnostního pásu musí vést přes rameno
a šikmo přes hrudník. Spodní část musí přiléhat k bokům,
(jak je uvedeno na obr. 114) a nikoli k břichu cestujícího.
Nepoužívejte předměty (spony, přezky, atd.), které by zne-
možnily těsné přilnutí pásu k tělu cestujícího.
V zájmu maximální bezpečnosti mějte se-
dadlo ve vzpřímené poloze, opírejte se o ně-
ho zády tak, aby pás řádně přiléhal k hrudi a k bo-
kům. Bezpečnostními pásy se připoutejte při každé
jízdě na předních i zadních sedadlech! Nezapnu-
tím bezpečnostních pásů se v případě nárazu zvy-
šuje nebezpečí těžkého úrazu nebo smrti.
Je přísně zakázáno demontovat komponenty bez-
pečnostního pásu a předpínače nebo do nich za-
sahovat . S pásy smějí zacházet výhradně kvalifi-
kovaní a autorizovaní technici. Obracejte se jedině
na autorizovaný servis Fiat .
POZOR
UPOZORNĚNÍ Jedním bezpečnostním pásem se musí
poutat pouze jedna osoba: nepřevážejte děti na klíně tak,
že jedním pásem upoutáte sebe i dítě obr. 115. Pásem ne-
poutejte k tělu žádné předměty.
115-132 DOBLO LUM 2e CZ 28-05-2010 9:57 Pagina 119
