2009 FIAT DOBLO COMBI Manual de Uso e Manutenção (in Portuguese)

128
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
AIR BAG FRONTAIS
O veículo está equipado com airbag frontal para o con-
dutor e, (para versões/mercados, se previsto) para o pas-
sageiro.
AIR BAG FRONTAIS
Os air bags frontais condutor/passageiro (para versões/
mercados, se previsto) protegem os ocupantes dos luga-
res dianteiros nas colisões frontais de gravidade médio-alta,
mediante a interposição da almofada entre o ocupante
e o volante ou o tablier porta-instrumentos.
A não activação dos air bags nos outros tipos de impac-
to (lateral, traseiro, capotamento, etc...) não é portanto
sinónimo de funcionamento irregular do sistema.
Em caso de colisão frontal, uma centralina electrónica
activa, quando necessário, o enchimento da almofada.
A almofada enche instantaneamente, servindo de protec-
ção entre o corpo dos ocupantes do banco dianteiro
e as estruturas que possam causar lesões. Imediatamente
a seguir, a almofada esvazia-se.
Os airbags frontais para condutor/passageiro (para ver-
sões/mercados, se previsto) não são substitutivos, mas
complementares ao uso dos cintos de segurança, que se
recomenda sempre de usar, como prescrito pela legisla-
ção na Europa e na maior parte dos Países extra-europeus.
Em caso de colisão, uma pessoa que não utilize os cintos
de segurança avança e pode embater na almofada ainda em
fase de enchimento. Nesta situação a protecção oferecida
pelo airbag é reduzida.Os airbags dianteiros podem não ser activados nos
seguintes casos:❒nos impactos frontais contra objectos muito defor-
máveis, que não afectam a superfície frontal do veículo
(por exemplo, impacto do pára-lamas contra o guard rail);
❒introdução do veículo sob outros veículos ou barrei-
ras de protecção (por exemplo sob autocarros ou
guard rail);
uma vez que poderiam não oferecer protecção adicional
relativamente aos cintos de segurança e, por isso, a res-
pectiva activação revelar-se-ia inoportuna. A não activação,
nestes casos, não indica uma avaria do sistema.
Não devem ser colocados autocolantes ou
outros objectos no volante, no tablier na
zona do airbag do lado do passageiro e nos ban-
cos. Não colocar objectos no tablier no lado do
passageiro (por exemplo, telemóveis) uma vez que
poderiam interferir com a correcta abertura do
airbag do passageiro e, por outro lado, causar
lesões graves aos ocupantes do veículo.
AVISO
Os airbags dianteiros do condutor e do passageiro foram
estudados e calibrados para oferecer uma melhor pro-
tecção aos ocupantes dos lugares dianteiros que utilizam
o cinto de segurança.
O seu volume no momento do máximo enchimento abran-
ge a maior parte do espaço entre o volante e o condutor
e entre o tablier e o passageiro.
115-132 DOBLO LUM 2e PT 25-05-2010 11:20 Pagina 128

F0V0024mfig. 123F0V0025mfig. 124
Em caso de colisões frontais de baixa gravidade (para as
quais é suficiente a acção de retenção exercida pelos cin-
tos de segurança), os airbags não se activam. Assim, é sem-
pre necessário utilizar os cintos de segurança, que em ca-
so de colisão frontal garantem o correcto posicionamento
do ocupante.
AIRBAG FRONTAL LADO
DO CONDUTOR fig. 123
É constituído por uma almofada de enchimento instantâ-
neo contida num apropriado compartimento localizado no
centro do volante.
AIR BAG FRONTAL LADO PASSAGEIRO
fig. 124(para versões/mercados, se previsto)
É constituído por uma almofada com enchimento ins-
tantâneo contida num adequado compartimento situa-
do no tablier porta-instrumentos e com almofada de
maior volume em relação à do lado do condutor.
Caso o airbag do lado do passageiro es-
teja activado, não colocar cadeirinhas no
banco da frente, viradas ao contrário do
sentido de andamento. A activação do air-
bag, em caso de colisão, pode produzir le-
sões mortais nas crianças transportadas. Em caso
de necessidade, desactivar sempre o airbag do la-
do do passageiro, quando a cadeirinha para crian-
ças for colocada no banco dianteiro. Além disso,
o banco do passageiro deve ser regulado para
a posição mais recuada, para evitar possíveis con-
tactos da cadeirinha de crianças com o tablier.
Mesmo na ausência de uma obrigatoriedade de
lei, recomenda-se reactivar imediatamente o air-
bag, quando o transporte das crianças já não for
necessário, para maior segurança dos adultos.
AVISO
129
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
115-132 DOBLO LUM 2e PT 25-05-2010 11:20 Pagina 129

130
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
DESACTIVAÇÃO MANUAL
DOS AIR BAGS FRONTAL
LADO PASSAGEIRO E LATERAL
DE PROTECÇÃO DO TÓRAX/CABEÇA
(Side Bag)
(para versões/mercados, se previsto)
Para as versões Doblò M1, caso seja absolutamente ne-
cessário transportar uma criança no banco dianteiro,
é possível desactivar os air bags frontal do lado passagei-
ro e lateral de protecção do tórax/cabeça (Side Bag) (para
versões/mercados, se previsto).
A luz avisadora
“no quadro de instrumentos permane-
ce acesa de modo fixo até à reactivação dos airbag lado
passageiro frontal e lateral de protecção do tórax/cabeça
(Side Bag) (para versões/mercados, se previsto).
Para as versões Doblò Cargo com banco do passageiro
dobrável e antepara dupla rotativa ou escada, é necessá-
rio desactivar os air bags frontal lado passageiro e lateral
de protecção do tórax/cabeça (side bag) (para versões/
mercados, se previsto) na presença de carga com banco
rebatido.
AVISO Para a desactivação manual dos air bags lado pas-
sageiro frontal e lateral de protecção do tórax/cabeça
(Side Bag) (para versões/mercados, onde previsto) con-
sultar o capítulo «Conhecer o veículo» nos parágrafos
«Ecrã digital» e «Ecrã multifunções».
AIR BAGS LATERAIS (Side Bag)
(para versões/mercados, se previstos)
Em algumas versões, o veículo pode ser equipado com
airbags laterais dianteiros de protecção do tórax/cabeça
(Side Bags dianteiros) do condutor e passageiro.
Os air bags laterais protegem os ocupantes nas colisões
laterais de gravidade média-alta, através da interposição da
almofada entre o ocupante e as partes internas da estru-
tura lateral do veículo.
A não activação dos air bag laterais nas outras tipologias
de colisão (frontal, traseira, inclinação, etc...) não é sinto-
ma de funcionamento irregular do sistema.
Em caso de colisão lateral, uma centralina electrónica ac-
tiva, quando necessário, o enchimento das almofadas. As
almofadas enchem-se instantaneamente, servindo de pro-
tecção entre o corpo dos ocupantes e as estruturas que
possam causar lesões; imediatamente a seguir as almofa-
das esvaziam-se.
Os air bags laterais não são substituíveis, mas comple-
mentares ao uso dos cintos de segurança, que se reco-
menda sempre de usar, como prescrito pela legislação na
Europa e na maior parte dos Países extra-europeus.
Assim, é sempre necessário utilizar os cintos de segurança,
que em caso de colisão lateral garantem o posicionamento
correcto do ocupante, evitando a expulsão em caso de
colisões muito violentas.
115-132 DOBLO LUM 2e PT 25-05-2010 11:20 Pagina 130

AVISO A melhor protecção por parte do sistema em ca-
so de colisão lateral obtém-se mantendo uma correcta po-
sição no banco, permitindo deste modo um correcto des-
dobramento do Side bag.AVISO Não lavar os bancos com
água ou vapor à pressão (manualmente ou nos sistemas de
lavagem automáticos para bancos).
AVISOS GERAIS
A activação dos air bag frontais e/ou laterais (se previstos)
é possível sempre que o veículo seja submetido a fortes
colisões que interessam a zona na parte inferior da carro-
çaria, como por exemplo colisões violentas contra degraus,
passeios ou ressaltos fixos do solo, quedas do veículo em
grandes buracos ou depressões nas estradas.
A activação dos airbags liberta uma pequena quantidade
de pó. Estes pós não são nocivos e não indicam um prin-
cípio de incêndio. Além disso, a superfície da almofada
desdobrada e o interior do veículo podem ficar cober-
tos por um resíduo poeirento: este pó pode irritar a pe-
le e os olhos. No caso de exposição, lavar com sabão
neutro e água.
No caso de um acidente em que tenha sido activado qual-
quer um dos dispositivos de segurança, dirija-se à Rede de
Assistência Fiat para substituir os activados e para verifi-
car a integridade do sistema.
Todas as intervenções de controlo, reparação e substi-
tuição que concernem o air bag devem ser efectuadas na
Rede de Assistência Fiat. SIDE BAGS fig. 125
(para versões/mercados, se previstos)
É constituído por uma almofada de enchimento instantâ-
neo, presente no encosto dos bancos dianteiros e desti-
na-se a proteger o tórax e a cabeça dos ocupantes em
caso de colisão lateral de gravidade médio-alta.
131
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0026mfig. 125
115-132 DOBLO LUM 2e PT 25-05-2010 11:20 Pagina 131

Se tiver de mandar o veículo para a sucata, é necessário
dirigir-se à Rede de Assistência Fiat para desactivar o sis-
tema, além disso, em caso de troca de propriedade do
veículo é indispensável que o novo proprietário tenha co-
nhecimento das modalidades de uso e dos avisos acima
indicados e entre na posse do «Manual de Uso e Manu-
tenção».
A activação dos pré-tensores, airbags frontais e airbags la-
terais dianteiros é efectuada de modo diferenciado, com
base no tipo de colisão. A não activação de um ou mais
airbags não indica uma avaria do sistema.
132
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Se, a luz avisadora ¬não se acender ao
rodar a chave para a posição MAR ou per-
manecer acesa durante a marcha (em algumas
versões acompanhada de uma mensagem visuali-
zada no display) é possível que esteja presente
uma anomalia nos sistemas de retenção; neste
caso, os airbags ou os pré-tensores podem não se
activar em caso de acidente ou, num mais limi-
tado número de casos, activar-se de modo errado.
Antes de prosseguir, contactar a Rede de Assis-
tência Fiat para efectuar a verificação imediata
do sistema.
AVISO
Os limites relativos à carga pirotécnica
e ao contacto revestido são indicados na
etiqueta colocada no interior do suporte porta-
objectos. Ao aproximar-se este prazo, dirija-se
á Rede de Assistência Fiat para efectuar a res-
pectiva substituição.
AVISO
Não viajar com objectos ao colo, em fren-
te ao tórax nem com cachimbos ou lápis
na boca etc. Em caso de colisão com intervenção
do airbag, poderão ocorrer causar danos graves.
AVISO
115-132 DOBLO LUM 2e PT 25-05-2010 11:20 Pagina 132

PROCEDIMENTO PARA VERSÕES
A GASOLINA
Proceder como a seguir:
❒engatar o travão de mão;
❒posicionar a alavanca das mudanças em ponto morto;
❒carregar a fundo no pedal da embraiagem, sem carre-
gar no acelerador;
❒rodar a chave de arranque para a posição AVV e soltá-
la assim que o motor ligar.
Se o motor não ligar na primeira tentativa, é necessário
repor a chave na posição STOP antes de repetir a mano-
bra de arranque.
Se, com a chave na posição MAR, a luz avisadora
Yno
quadro de instrumentos permanecer acesa juntamente
com a luz avisadora
U, é aconselhável repor a chave na
posição STOP e depois de novo em MAR; se a luz avisa-
dora permanecer acesa, tentar de novo com as outras cha-
ves fornecidas. Se, mesmo assim, não for possível efectuar
o arranque do motor, recorrer ao arranque de emergên-
cia (consultar «Arranque de emergência» no capítulo «Em
emergência») e contactar a Rede de Assistência Fiat.
LIGAÇÃO DO MOTOR
O veículo está equipado com um dispositivo electrónico
de bloqueio do motor: em caso de falha no arranque, ver
quanto descrito no parágrafo «O sistema Fiat CODE» no
capítulo «Tablier e comandos».
Nos primeiros segundos de funcionamento, sobretudo
após uma longa inactividade, é possível sentir um nível mais
elevado de ruído do motor. Este fenómeno, que não pre-
judica a funcionalidade e a fiabilidade, é característico das
touches hidráulicas: o sistema de distribuição escolhido
para os motores a gasolina do seu veículo para contribuir
para a diminuição das intervenções de manutenção.
133
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
ARRANQUE E CONDUÇÃO
Aconselha-se, no primeiro período de uti-
lização, a não solicitar ao veículo as pres-
tações máximas (por exemplo, excessivas
acelerações, percursos muito prolongados aos re-
gimes máximos, travagens excessivamente inten-
sas, etc.).
Com o motor desligado não deixar a cha-
ve de ignição na posição MAR para evitar
que uma inútil absorção de corrente des-
carregue a bateria.
É perigoso deixar o motor a funcionar em
locais fechados. O motor consome oxigé-
nio e liberta dióxido de carbono, óxido de carbo-
no e outros gases tóxicos.
AVISO
133-142 DOBLO LUM 2e PT 25-05-2010 11:21 Pagina 133

PROCEDIMENTO PARA VERSÕES DIESEL
Proceder como a seguir:
❒engatar o travão de mão;
❒posicionar a alavanca das mudanças em ponto morto;
❒rodar a chave de ignição para a posição MAR: no qua-
dro de instrumentos acendem-se as luzes avisadoras
Ye m;
❒aguardar o apagamento das luzes avisadoras Ye m,
que quanto mais quente estiver o motor, mais rapida-
mente se apagará;
❒carregar a fundo no pedal da embraiagem, sem carre-
gar no acelerador;
❒rodar a chave de arranque para a posição AVV logo
a seguir à desligação da luz avisadora
m. Aguardar
demasiado tempo significa tornar inútil o trabalho de
aquecimento das velas.
Largar a chave logo que o motor arranque.
AVISO Com o motor frio, rodando a chave de arranque
para a posição AVV, é necessário que o pedal do acelera-
dor se encontre completamente liberto.
Se o motor não ligar na primeira tentativa, é necessário
repor a chave na posição STOP antes de repetir a mano-
bra de arranque.
Se, com a chave na posição MAR a luz avisadora
Yno
painel de instrumentos permanecer, aconselha-se repor
a chave na posição STOP e depois de novo em MAR; se
a luz avisadora permanecer acesa, tentar com as outras
chaves fornecidas pela fábrica. Se, mesmo assim, não for
possível accionar o motor, contactar a Rede de Assistên-
cia Fiat.
134
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
O acendimento da luz avisadora mde for-
ma intermitente durante 60 segundos após
o arranque ou durante um arrastamento
prolongado, assinala uma anomalia no sistema de
pré-aquecimento das velas. Se o motor arrancar,
é possível utilizar regularmente o veículo, mas de-
ve dirigir-se o mais rapidamente possível junto da
Rede de Assistência Fiat.
AQUECIMENTO DO MOTOR
LOGO APÓS O ARRANQUE
Proceder como a seguir:
❒pôr o veículo em movimento lentamente, fazendo o mo-
tor rodar a regime médio, sem acelerações bruscas;
❒evitar exigir durante os primeiros quilómetros o má-
ximo das prestações. É recomendável aguardar até que
o indicador do termómetro do líquido de arrefeci-
mento do motor comece a mover-se.
ARRANQUE DE EMERGÊNCIA
Se a luz avisadora Yno quadro de instrumentos permanecer
acesa fixamente, pode executar-se o arranque de emergência
utilizando o código presente no CODE card (consultar o des-
crito no capítulo «Em emergência»).
133-142 DOBLO LUM 2e PT 25-05-2010 11:21 Pagina 134

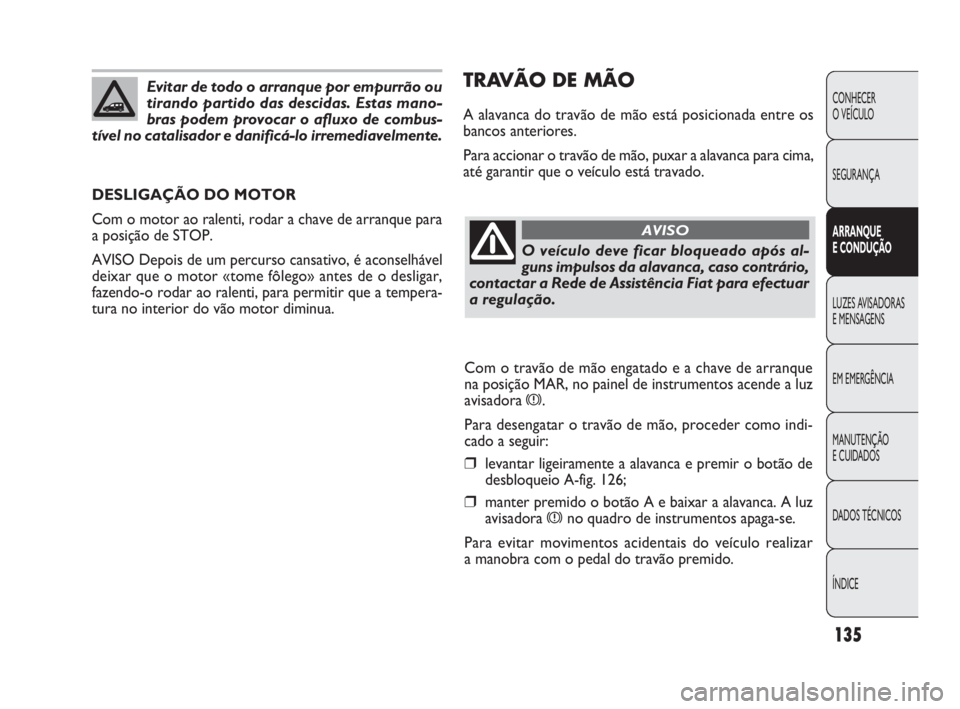

TRAVÃO DE MÃO
A alavanca do travão de mão está posicionada entre os
bancos anteriores.
Para accionar o travão de mão, puxar a alavanca para cima,
até garantir que o veículo está travado.
DESLIGAÇÃO DO MOTOR
Com o motor ao ralenti, rodar a chave de arranque para
a posição de STOP.
AVISO Depois de um percurso cansativo, é aconselhável
deixar que o motor «tome fôlego» antes de o desligar,
fazendo-o rodar ao ralenti, para permitir que a tempera-
tura no interior do vão motor diminua.
135
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Evitar de todo o arranque por empurrão ou
tirando partido das descidas. Estas mano-
bras podem provocar o afluxo de combus-
tível no catalisador e danificá-lo irremediavelmente.
O veículo deve ficar bloqueado após al-
guns impulsos da alavanca, caso contrário,
contactar a Rede de Assistência Fiat para efectuar
a regulação.
AVISO
Com o travão de mão engatado e a chave de arranque
na posição MAR, no painel de instrumentos acende a luz
avisadora
x.
Para desengatar o travão de mão, proceder como indi-
cado a seguir:
❒levantar ligeiramente a alavanca e premir o botão de
desbloqueio A-fig. 126;
❒manter premido o botão A e baixar a alavanca. A luz
avisadora
xno quadro de instrumentos apaga-se.
Para evitar movimentos acidentais do veículo realizar
a manobra com o pedal do travão premido.
133-142 DOBLO LUM 2e PT 25-05-2010 11:21 Pagina 135
