2009 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

216MANUTENZIONE E CURA
Se il getto non esce verifica innanzitutto che sia presente il liqui-
do nella vaschetta del lavacristallo (vedi paragrafo “Verifica dei li-
velli” in questo capitolo).
Controlla successivamente che i fori d’uscita non siano otturati,
eventualmente usando uno spillo.

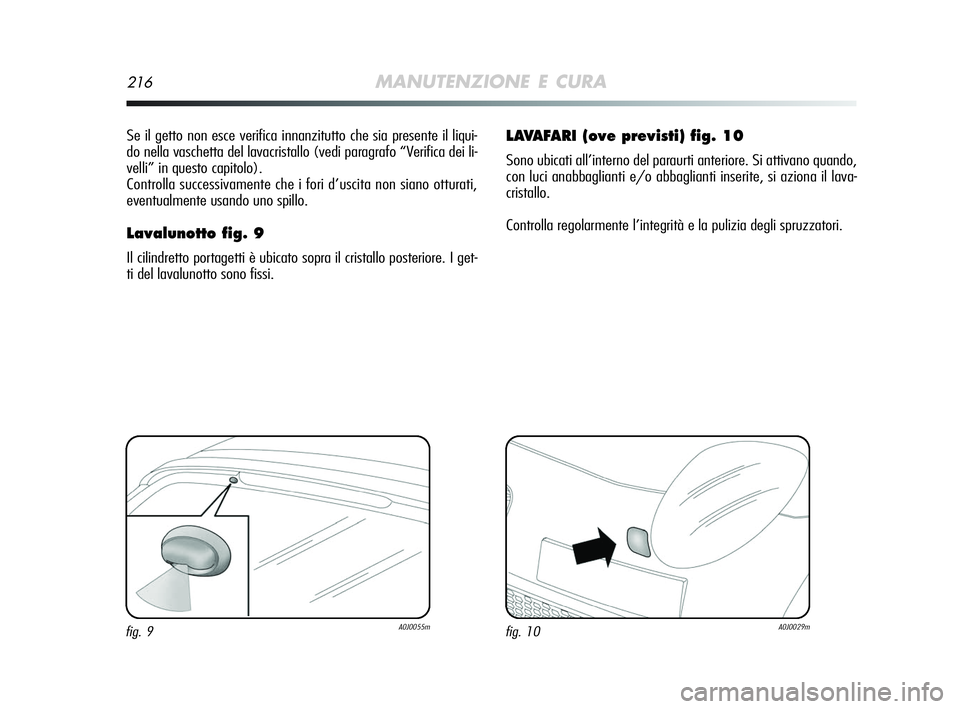

Lavalunotto fig. 9
Il cilindretto portagetti è ubicato sopra il cristallo posteriore. I get-
ti del lavalunotto sono fissi.
LAVAFARI (ove previsti) fig. 10
Sono ubicati all’interno del paraurti anteriore. Si attivano quando,
con luci anabbaglianti e/o abbaglianti inserite, si aziona il lava-
cristallo.
Controlla regolarmente l’integrità e la pulizia degli spruzzatori.
fig. 9A0J0055mfig. 10A0J0029m
197-220 Alfa IT MiTo 12-11-2008 15:20 Pagina 216

MANUTENZIONE E CURA217
5

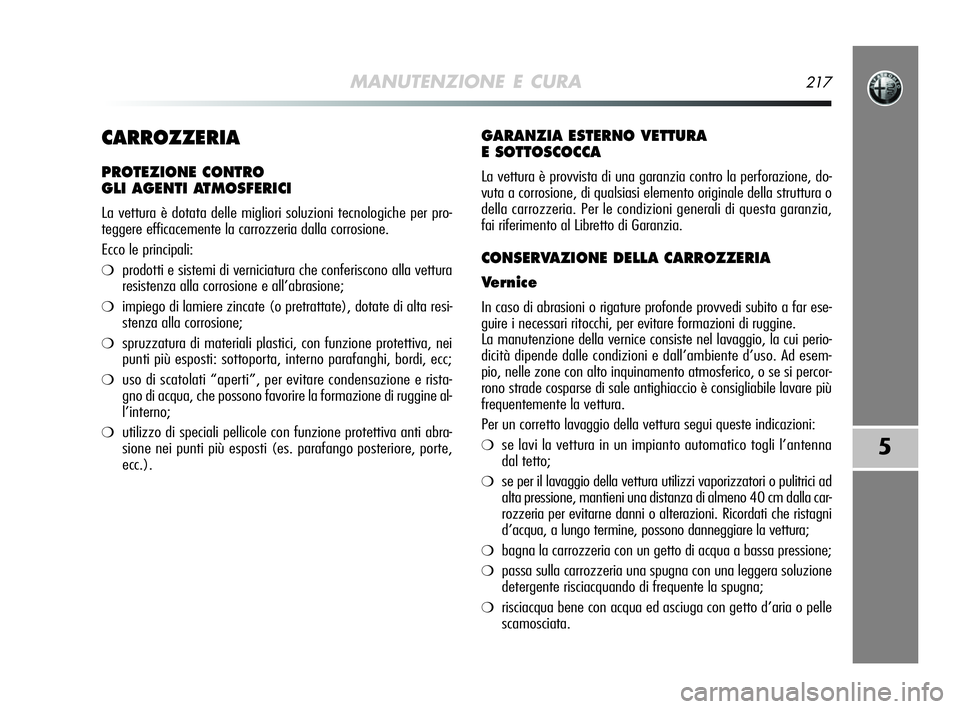

CARROZZERIA
PROTEZIONE CONTRO
GLI AGENTI ATMOSFERICI
La vettura è dotata delle migliori soluzioni tecnologiche per pro-
teggere efficacemente la carrozzeria dalla corrosione.
Ecco le principali:
❍prodotti e sistemi di verniciatura che conferiscono alla vettura
resistenza alla corrosione e all’abrasione;
❍impiego di lamiere zincate (o pretrattate), dotate di alta resi-
stenza alla corrosione;
❍spruzzatura di materiali plastici, con funzione protettiva, nei
punti più esposti: sottoporta, interno parafanghi, bordi, ecc;
❍uso di scatolati “aperti”, per evitare condensazione e rista-
gno di acqua, che possono favorire la formazione di ruggine al-
l’interno;
❍utilizzo di speciali pellicole con funzione protettiva anti abra-
sione nei punti più esposti (es. parafango posteriore, porte,
ecc.).
GARANZIA ESTERNO VETTURA
E SOTTOSCOCCA
La vettura è provvista di una garanzia contro la perforazione, do-
vuta a corrosione, di qualsiasi elemento originale della struttura o
della carrozzeria. Per le condizioni generali di questa garanzia,
fai riferimento al Libretto di Garanzia.
CONSERVAZIONE DELLA CARROZZERIA
Vernice
In caso di abrasioni o rigature profonde provvedi subito a far ese-
guire i necessari ritocchi, per evitare formazioni di ruggine.
La manutenzione della vernice consiste nel lavaggio, la cui perio-
dicità dipende dalle condizioni e dall’ambiente d’uso. Ad esem-
pio, nelle zone con alto inquinamento atmosferico, o se si percor-
rono strade cosparse di sale antighiaccio è consigliabile lavare più
frequentemente la vettura.
Per un corretto lavaggio della vettura segui queste indicazioni:
❍se lavi la vettura in un impianto automatico togli l’antenna
dal tetto;
❍se per il lavaggio della vettura utilizzi vaporizzatori o pulitrici ad
alta pressione, mantieni una distanza di almeno 40 cm dalla car-
rozzeria per evitarne danni o alterazioni. Ricordati che ristagni
d’acqua, a lungo termine, possono danneggiare la vettura;
❍bagna la carrozzeria con un getto di acqua a bassa pressione;
❍passa sulla carrozzeria una spugna con una leggera soluzione
detergente risciacquando di frequente la spugna;
❍risciacqua bene con acqua ed asciuga con getto d’aria o pelle
scamosciata.
197-220 Alfa IT MiTo 12-11-2008 15:20 Pagina 217

218MANUTENZIONE E CURA

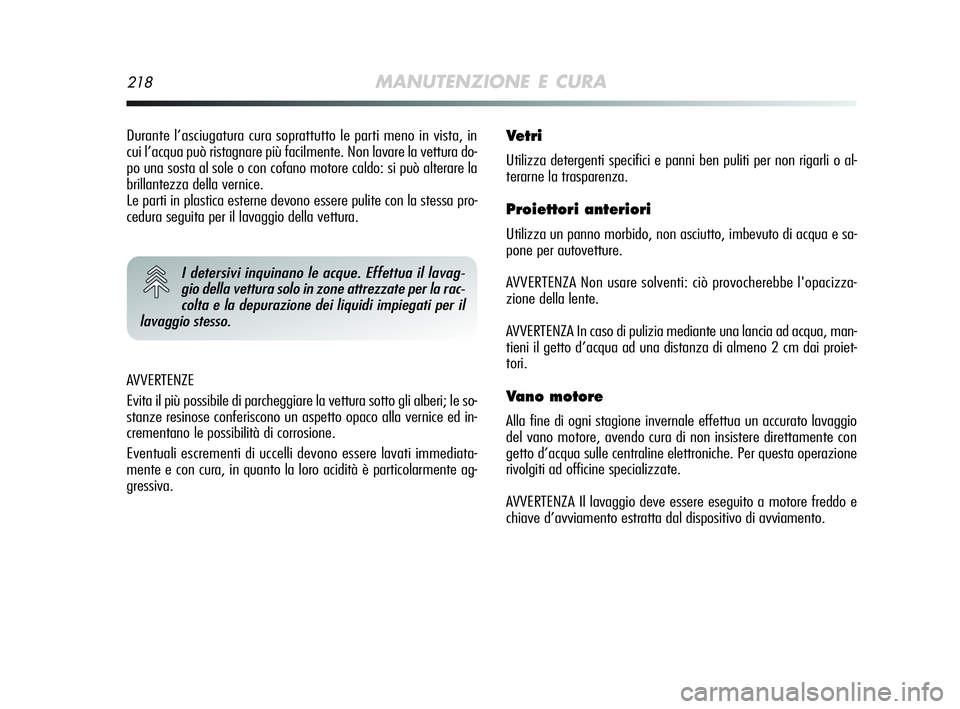

AVVERTENZE
Evita il più possibile di parcheggiare la vettura sotto gli alberi; le so-
stanze resinose conferiscono un aspetto opaco alla vernice ed in-
crementano le possibilità di corrosione.
Eventuali escrementi di uccelli devono essere lavati immediata-
mente e con cura, in quanto la loro acidità è particolarmente ag-
gressiva.
Vetri
Utilizza detergenti specifici e panni ben puliti per non rigarli o al-
terarne la trasparenza.
Proiettori anteriori
Utilizza un panno morbido, non asciutto, imbevuto di acqua e sa-
pone per autovetture.
AVVERTENZA Non usare solventi: ciò provocherebbe l'opacizza-
zione della lente.
AVVERTENZA In caso di pulizia mediante una lancia ad acqua, man-
tieni il getto d’acqua ad una distanza di almeno 2 cm dai proiet-
tori.
Vano motore
Alla fine di ogni stagione invernale effettua un accurato lavaggio
del vano motore, avendo cura di non insistere direttamente con
getto d’acqua sulle centraline elettroniche. Per questa operazione
rivolgiti ad officine specializzate.
AVVERTENZA Il lavaggio deve essere eseguito a motore freddo e
chiave d’avviamento estratta dal dispositivo di avviamento.
I detersivi inquinano le acque. Effettua il lavag-
gio della vettura solo in zone attrezzate per la rac-
colta e la depurazione dei liquidi impiegati per il
lavaggio stesso.
Durante l’asciugatura cura soprattutto le parti meno in vista, in
cui l’acqua può ristagnare più facilmente. Non lavare la vettura do-
po una sosta al sole o con cofano motore caldo: si può alterare la
brillantezza della vernice.
Le parti in plastica esterne devono essere pulite con la stessa pro-
cedura seguita per il lavaggio della vettura.
197-220 Alfa IT MiTo 12-11-2008 15:20 Pagina 218

MANUTENZIONE E CURA219
5

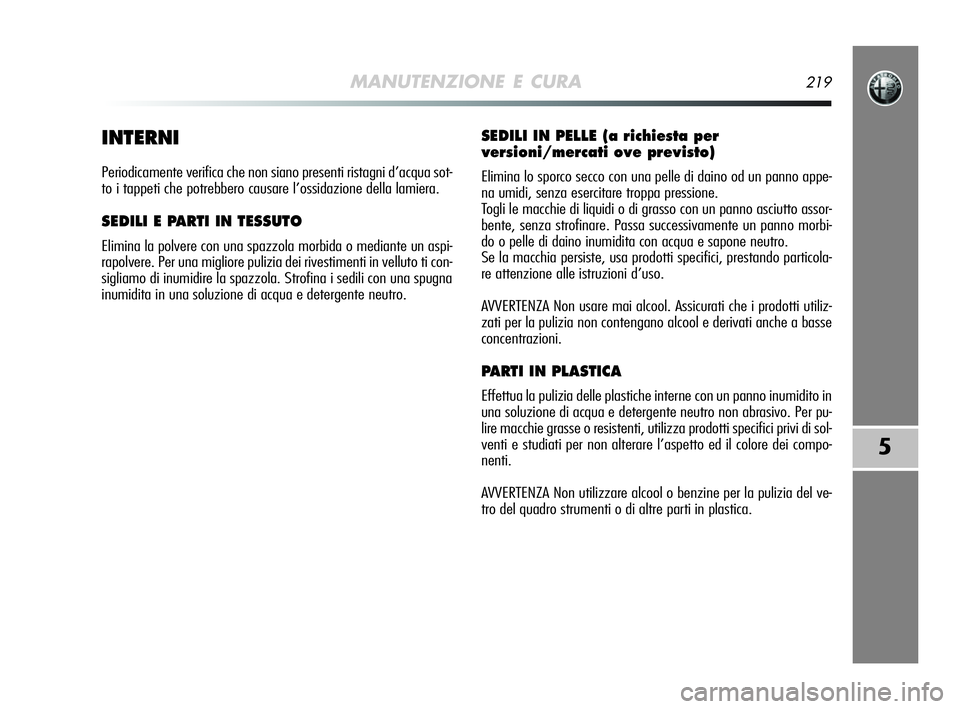

INTERNI
Periodicamente verifica che non siano presenti ristagni d’acqua sot-
to i tappeti che potrebbero causare l’ossidazione della lamiera.
SEDILI E PARTI IN TESSUTO
Elimina la polvere con una spazzola morbida o mediante un aspi-
rapolvere. Per una migliore pulizia dei rivestimenti in velluto ti con-
sigliamo di inumidire la spazzola. Strofina i sedili con una spugna
inumidita in una soluzione di acqua e detergente neutro.
SEDILI IN PELLE (a richiesta per
versioni/mercati ove previsto)
Elimina lo sporco secco con una pelle di daino od un panno appe-
na umidi, senza esercitare troppa pressione.
Togli le macchie di liquidi o di grasso con un panno asciutto assor-
bente, senza strofinare. Passa successivamente un panno morbi-
do o pelle di daino inumidita con acqua e sapone neutro.
Se la macchia persiste, usa prodotti specifici, prestando particola-
re attenzione alle istruzioni d’uso.
AVVERTENZA Non usare mai alcool. Assicurati che i prodotti utiliz-
zati per la pulizia non contengano alcool e derivati anche a basse
concentrazioni.
PARTI IN PLASTICA
Effettua la pulizia delle plastiche interne con un panno inumidito in
una soluzione di acqua e detergente neutro non abrasivo. Per pu-
lire macchie grasse o resistenti, utilizza prodotti specifici privi di sol-
venti e studiati per non alterare l’aspetto ed il colore dei compo-
nenti.
AVVERTENZA Non utilizzare alcool o benzine per la pulizia del ve-
tro del quadro strumenti o di altre parti in plastica.
197-220 Alfa IT MiTo 12-11-2008 15:20 Pagina 219

220MANUTENZIONE E CURA

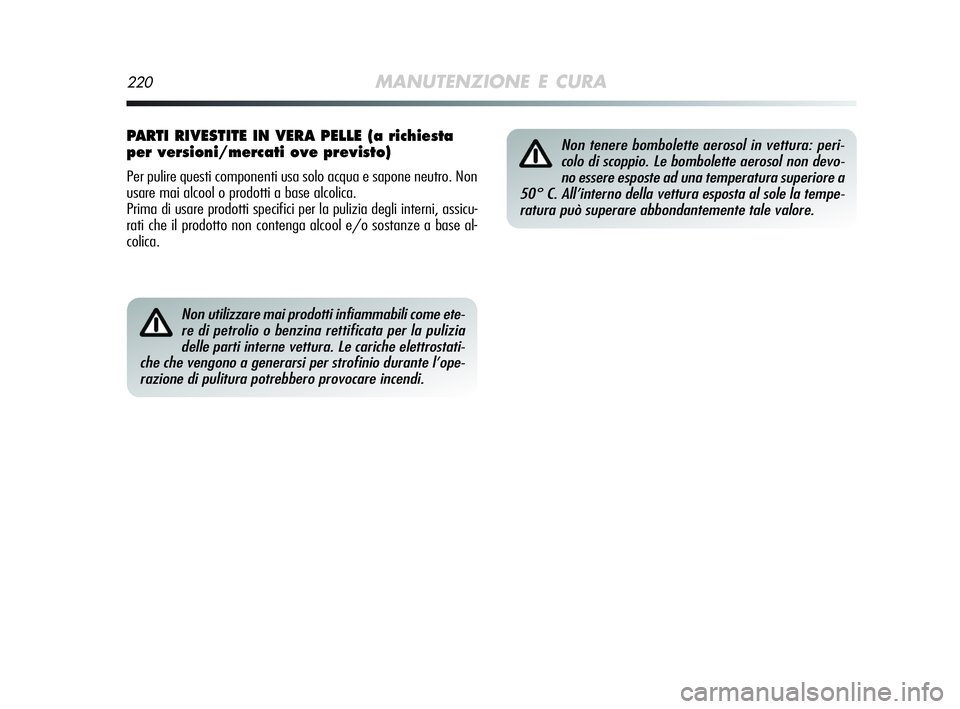

Non utilizzare mai prodotti infiammabili come ete-
re di petrolio o benzina rettificata per la pulizia
delle parti interne vettura. Le cariche elettrostati-
che che vengono a generarsi per strofinio durante l’ope-
razione di pulitura potrebbero provocare incendi.
Non tenere bombolette aerosol in vettura: peri-
colo di scoppio. Le bombolette aerosol non devo-
no essere esposte ad una temperatura superiore a
50° C. All’interno della vettura esposta al sole la tempe-
ratura può superare abbondantemente tale valore.PARTI RIVESTITE IN VERA PELLE (a richiesta
per versioni/mercati ove previsto)
Per pulire questi componenti usa solo acqua e sapone neutro. Non
usare mai alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per la pulizia degli interni, assicu-
rati che il prodotto non contenga alcool e/o sostanze a base al-
colica.
197-220 Alfa IT MiTo 12-11-2008 15:20 Pagina 220

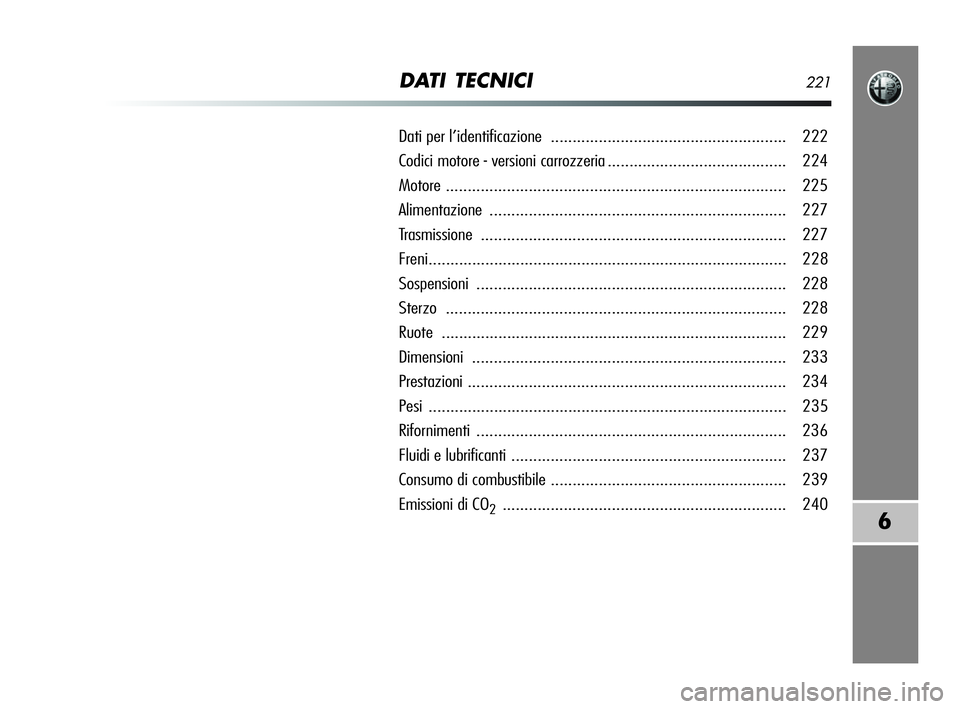

DATI TECNICI221
6
Dati per l’identificazione ...................................................... 222
Codici motore - versioni carrozzeria......................................... 224
Motore.............................................................................. 225
Alimentazione.................................................................... 227
Trasmissione ...................................................................... 227
Freni.................................................................................. 228
Sospensioni....................................................................... 228
Sterzo .............................................................................. 228
Ruote ............................................................................... 229
Dimensioni........................................................................ 233
Prestazioni......................................................................... 234
Pesi .................................................................................. 235
Rifornimenti ....................................................................... 236
Fluidi e lubrificanti ............................................................... 237
Consumo di combustibile ...................................................... 239
Emissioni di CO
2................................................................. 240
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 221

222DATI TECNICI

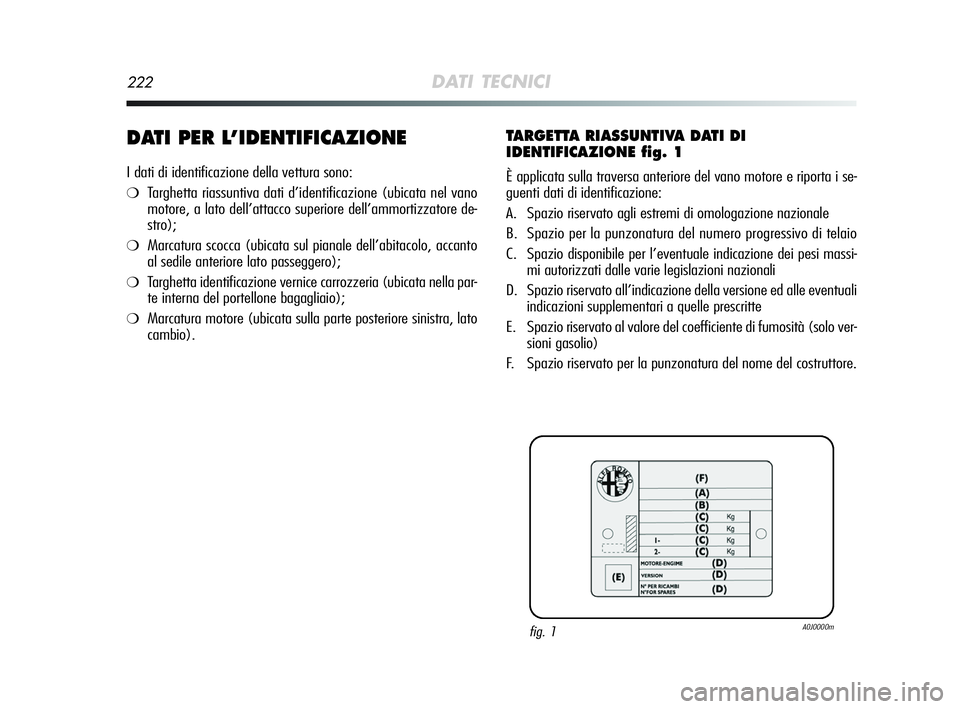

DATI PER L’IDENTIFICAZIONE
I dati di identificazione della vettura sono:
❍Targhetta riassuntiva dati d’identificazione (ubicata nel vano
motore, a lato dell’attacco superiore dell’ammortizzatore de-
stro);
❍Marcatura scocca (ubicata sul pianale dell’abitacolo, accanto
al sedile anteriore lato passeggero);
❍Targhetta identificazione vernice carrozzeria (ubicata nella par-
te interna del portellone bagagliaio);
❍Marcatura motore (ubicata sulla parte posteriore sinistra, lato
cambio).
TARGETTA RIASSUNTIVA DATI DI
IDENTIFICAZIONE fig. 1
È applicata sulla traversa anteriore del vano motore e riporta i se-
guenti dati di identificazione:
A. Spazio riservato agli estremi di omologazione nazionale
B. Spazio per la punzonatura del numero progressivo di telaio
C. Spazio disponibile per l’eventuale indicazione dei pesi massi-
mi autorizzati dalle varie legislazioni nazionali
D. Spazio riservato all’indicazione della versione ed alle eventuali
indicazioni supplementari a quelle prescritte
E. Spazio riservato al valore del coefficiente di fumosità (solo ver-
sioni gasolio)
F. Spazio riservato per la punzonatura del nome del costruttore.
fig. 1A0J0000m
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 222

DATI TECNICI223
6

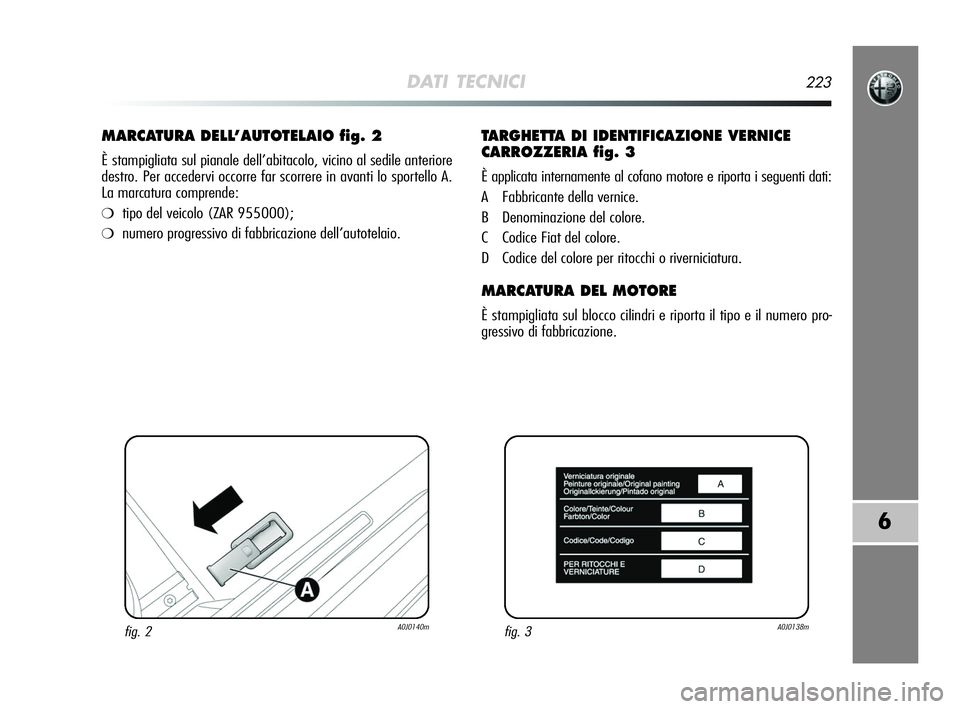

MARCATURA DELL’AUTOTELAIO fig. 2
È stampigliata sul pianale dell’abitacolo, vicino al sedile anteriore
destro. Per accedervi occorre far scorrere in avanti lo sportello A.
La marcatura comprende:
❍tipo del veicolo (ZAR 955000);
❍numero progressivo di fabbricazione dell’autotelaio.
TARGHETTA DI IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 3
È applicata internamente al cofano motore e riporta i seguenti dati:
A Fabbricante della vernice.
B Denominazione del colore.
C Codice Fiat del colore.
D Codice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e il numero pro-
gressivo di fabbricazione.
fig. 2A0J0140mfig. 3A0J0138m
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 223
