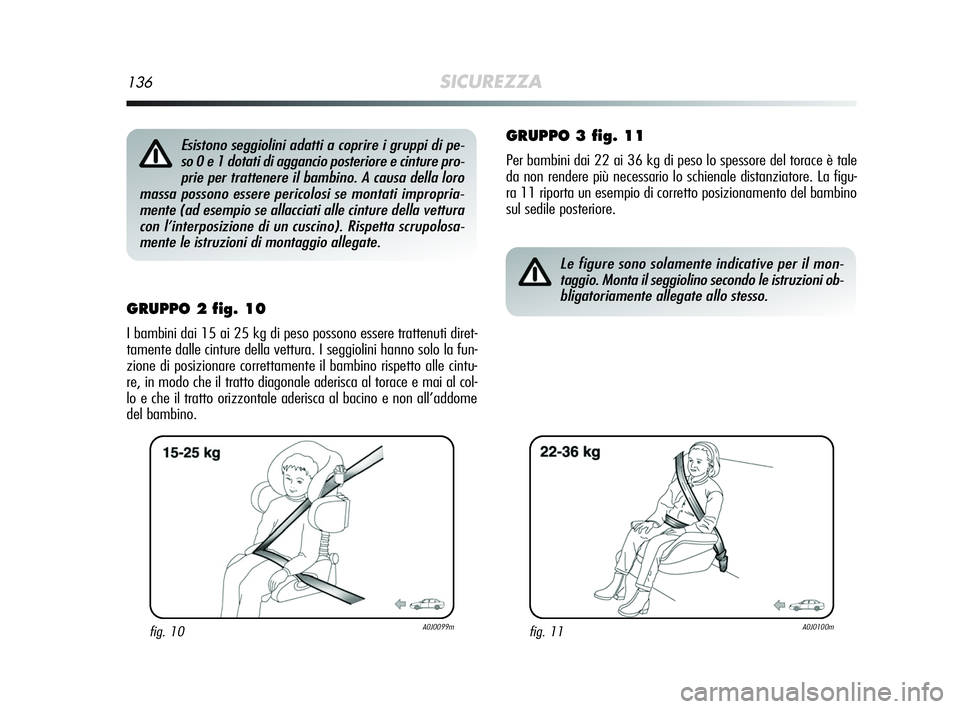

136SICUREZZA
GRUPPO 2 fig. 10
I bambini dai 15 ai 25 kg di peso possono essere trattenuti diret-
tamente dalle cinture della vettura. I seggiolini hanno solo la fun-
zione di posizionare correttamente il bambino rispetto alle cintu-
re, in modo che il tratto diagonale aderisca al torace e mai al col-
lo e che il tratto orizzontale aderisca al bacino e non all’addome
del bambino.
GRUPPO 3 fig. 11
Per bambini dai 22 ai 36 kg di peso lo spessore del torace è tale
da non rendere più necessario lo schienale distanziatore. La figu-
ra 11 riporta un esempio di corretto posizionamento del bambino
sul sedile posteriore.
fig. 10A0J0099mfig. 11A0J0100m
Le figure sono solamente indicative per il mon-
taggio. Monta il seggiolino secondo le istruzioni ob-
bligatoriamente allegate allo stesso.
Esistono seggiolini adatti a coprire i gruppi di pe-
so 0 e 1 dotati di aggancio posteriore e cinture pro-
prie per trattenere il bambino. A causa della loro
massa possono essere pericolosi se montati impropria-
mente (ad esempio se allacciati alle cinture della vettura
con l’interposizione di un cuscino). Rispetta scrupolosa-
mente le istruzioni di montaggio allegate.
127-148 Alfa IT MiTo 12-11-2008 15:13 Pagina 136

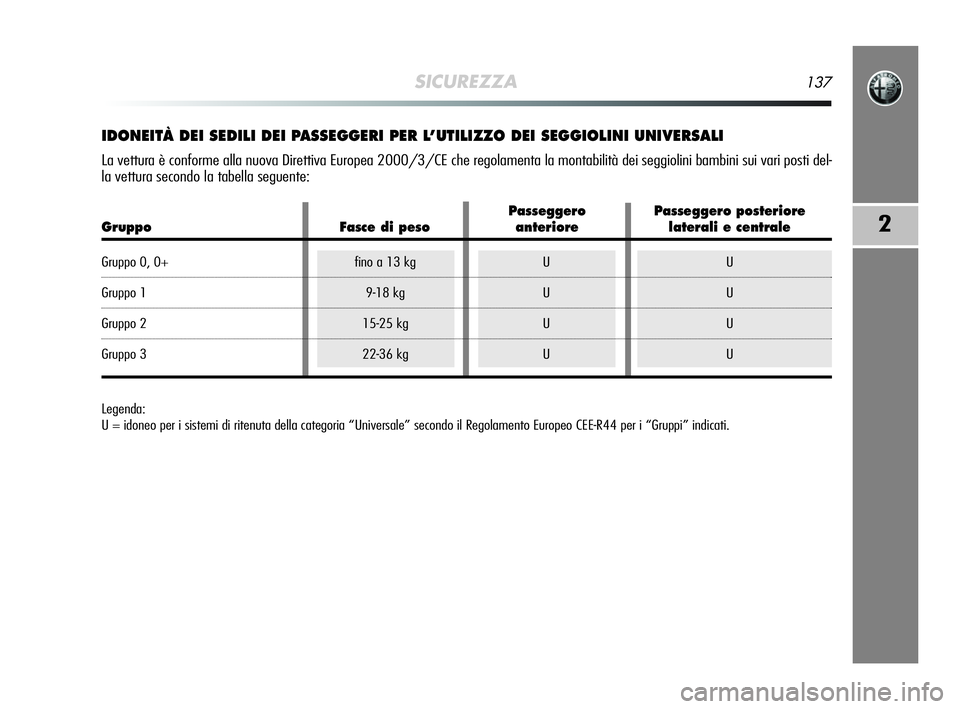

SICUREZZA137
2
IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla nuova Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti del-
la vettura secondo la tabella seguente:
Legenda:
U = idoneo per i sistemi di ritenuta della categoria “Universale” secondo il Regolamento Europeo CEE-R44 per i “Gruppi” indicati.
Passeggero Passeggero posteriore
Gruppo Fasce di peso anteriore laterali e centrale
Gruppo 0, 0+ fino a 13 kg U U
Gruppo 1 9-18 kg U U
Gruppo 2 15-25 kg U U
Gruppo 3 22-36 kg U U
127-148 Alfa IT MiTo 12-11-2008 15:13 Pagina 137

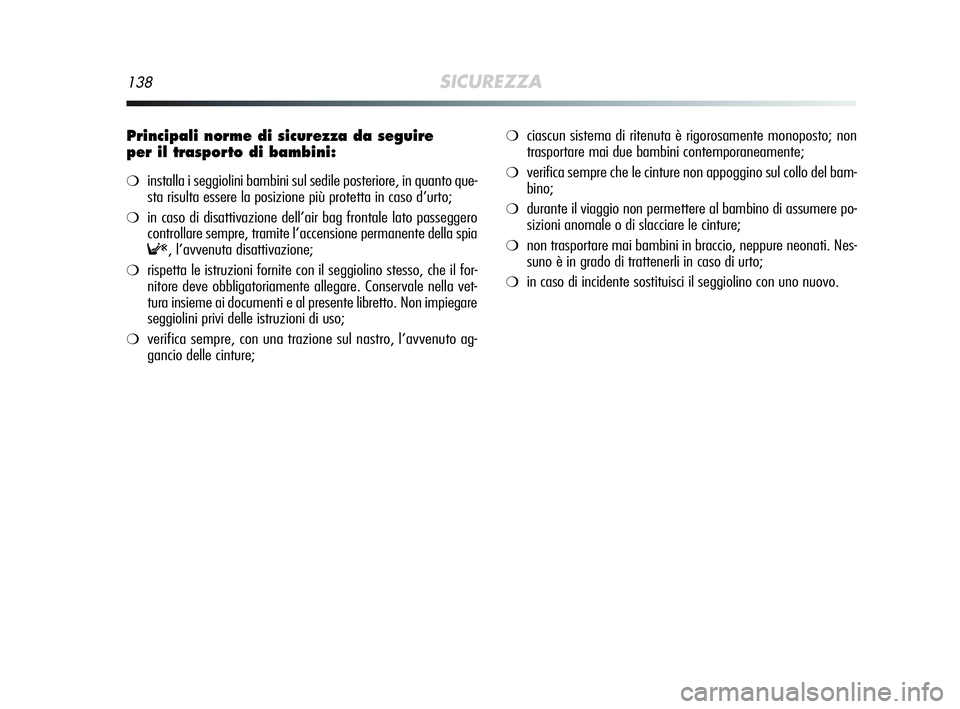

138SICUREZZA
Principali norme di sicurezza da seguire
per il trasporto di bambini:
❍installa i seggiolini bambini sul sedile posteriore, in quanto que-
sta risulta essere la posizione più protetta in caso d’urto;
❍in caso di disattivazione dell’air bag frontale lato passeggero
controllare sempre, tramite l’accensione permanente della spia
F, l’avvenuta disattivazione;
❍rispetta le istruzioni fornite con il seggiolino stesso, che il for-
nitore deve obbligatoriamente allegare. Conservale nella vet-
tura insieme ai documenti e al presente libretto. Non impiegare
seggiolini privi delle istruzioni di uso;
❍verifica sempre, con una trazione sul nastro, l’avvenuto ag-
gancio delle cinture;
❍ciascun sistema di ritenuta è rigorosamente monoposto; non
trasportare mai due bambini contemporaneamente;
❍verifica sempre che le cinture non appoggino sul collo del bam-
bino;
❍durante il viaggio non permettere al bambino di assumere po-
sizioni anomale o di slacciare le cinture;
❍non trasportare mai bambini in braccio, neppure neonati. Nes-
suno è in grado di trattenerli in caso di urto;
❍in caso di incidente sostituisci il seggiolino con uno nuovo.
127-148 Alfa IT MiTo 12-11-2008 15:13 Pagina 138

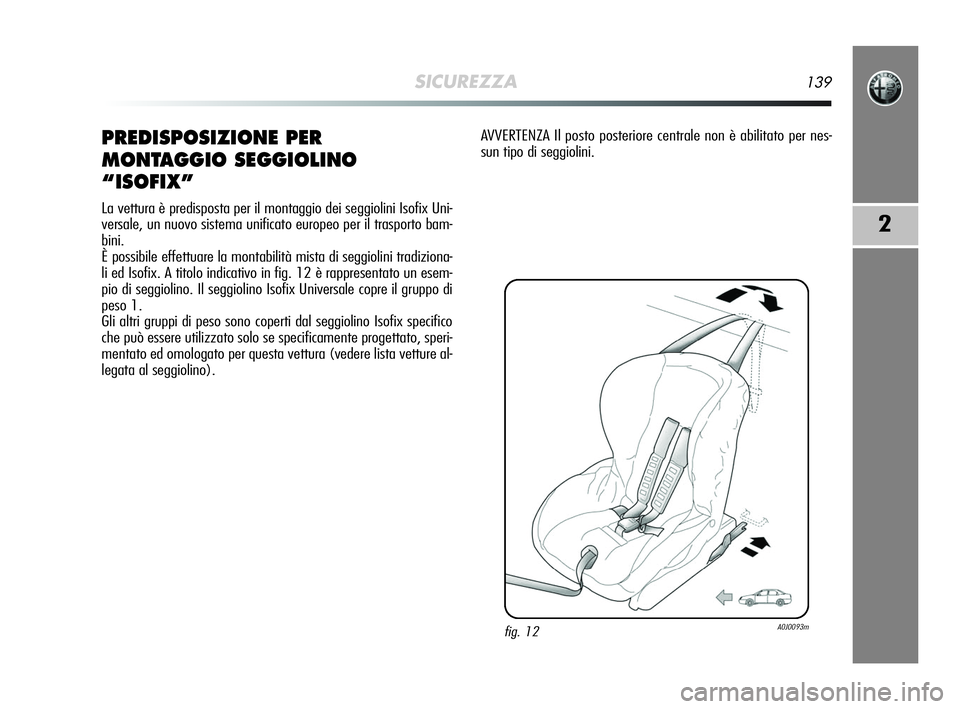

SICUREZZA139
2
PREDISPOSIZIONE PER
MONTAGGIO SEGGIOLINO
“ISOFIX”
La vettura è predisposta per il montaggio dei seggiolini Isofix Uni-
versale, un nuovo sistema unificato europeo per il trasporto bam-
bini.
È possibile effettuare la montabilità mista di seggiolini tradiziona-
li ed Isofix. A titolo indicativo in fig. 12 è rappresentato un esem-
pio di seggiolino. Il seggiolino Isofix Universale copre il gruppo di
peso 1.
Gli altri gruppi di peso sono coperti dal seggiolino Isofix specifico
che può essere utilizzato solo se specificamente progettato, speri-
mentato ed omologato per questa vettura (vedere lista vetture al-
legata al seggiolino).
fig. 12A0J0093m
AVVERTENZA Il posto posteriore centrale non è abilitato per nes-
sun tipo di seggiolini.
127-148 Alfa IT MiTo 12-11-2008 15:13 Pagina 139

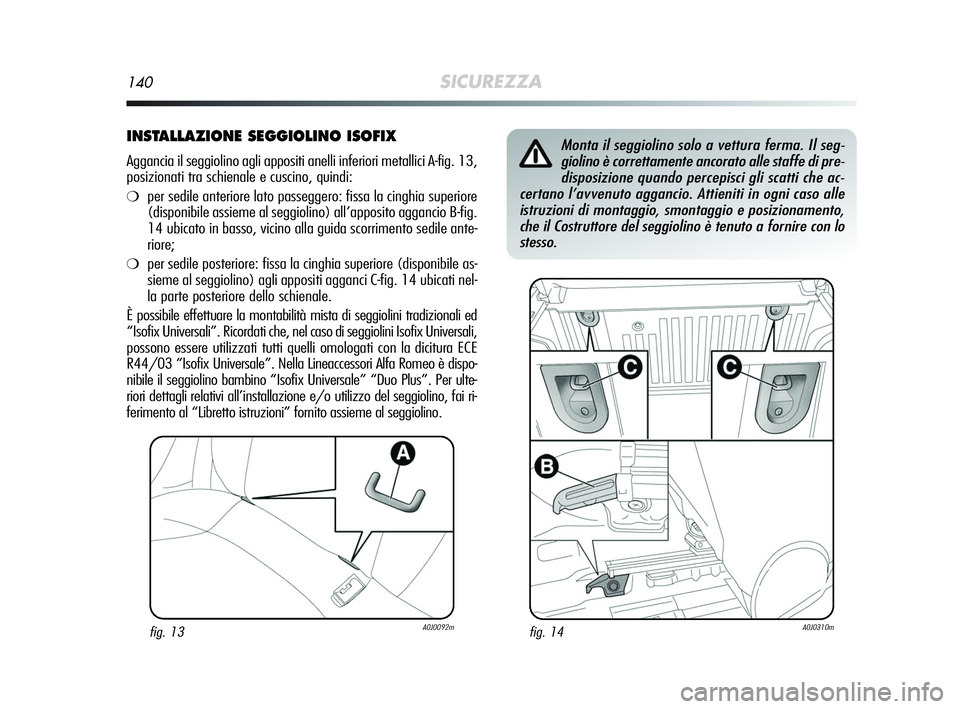

140SICUREZZA
INSTALLAZIONE SEGGIOLINO ISOFIX
Aggancia il seggiolino agli appositi anelli inferiori metallici A-fig. 13,
posizionati tra schienale e cuscino, quindi:
❍per sedile anteriore lato passeggero: fissa la cinghia superiore
(disponibile assieme al seggiolino) all’apposito aggancio B-fig.
14 ubicato in basso, vicino alla guida scorrimento sedile ante-
riore;
❍per sedile posteriore: fissa la cinghia superiore (disponibile as-
sieme al seggiolino) agli appositi agganci C-fig. 14 ubicati nel-
la parte posteriore dello schienale.
È possibile effettuare la montabilità mista di seggiolini tradizionali ed
“Isofix Universali”. Ricordati che, nel caso di seggiolini Isofix Universali,
possono essere utilizzati tutti quelli omologati con la dicitura ECE
R44/03 “Isofix Universale”. Nella Lineaccessori Alfa Romeo è dispo-
nibile il seggiolino bambino “Isofix Universale” “Duo Plus”. Per ulte-
riori dettagli relativi all’installazione e/o utilizzo del seggiolino, fai ri-
ferimento al “Libretto istruzioni” fornito assieme al seggiolino.
fig. 13A0J0092mfig. 14A0J0310m
Monta il seggiolino solo a vettura ferma. Il seg-
giolino è correttamente ancorato alle staffe di pre-
disposizione quando percepisci gli scatti che ac-
certano l’avvenuto aggancio. Attieniti in ogni caso alle
istruzioni di montaggio, smontaggio e posizionamento,
che il Costruttore del seggiolino è tenuto a fornire con lo
stesso.
127-148 Alfa IT MiTo 12-11-2008 15:13 Pagina 140

SICUREZZA141
2
IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini per bambini
Isofix sui sedili dotati di agganci Isofix.
Gruppo di peso Orientamento Classe di Passeggero Passeggero posteriore
seggiolino taglia Isofix anteriore laterale sinistro laterale destro
Culla portatileContromarcia F X X X
Contromarcia G X X X
Gruppo 0 fino a 10 kg Contromarcia E IL X X
Contromarcia E IL X X
Gruppo 0 + fino a 13 kg Contromarcia D IL X X
Contromarcia C X X X
Contromarcia D IL X X
Contromarcia C X X X
Gruppo 1 da 9 fino a 18 kg Frontemarcia B IUF IUF IUF
Frontemarcia BI IUF IUF IUF
Frontemarcia A IUF X X
IUF adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore), omologati per l’uso
nel gruppo di peso.
IL: adatto per particolari sistemi di ritenuta per bambini Tipo Isofix specifico ed omologato per questo tipo di vettura. È possibile installare il seggiolino
spostando in avanti il sedile anteriore.
X: posizione Isofix non adatta per sistemi di ritenuta bambini in questo gruppo di peso e/o in questa classe di taglia
127-148 Alfa IT MiTo 12-11-2008 15:13 Pagina 141

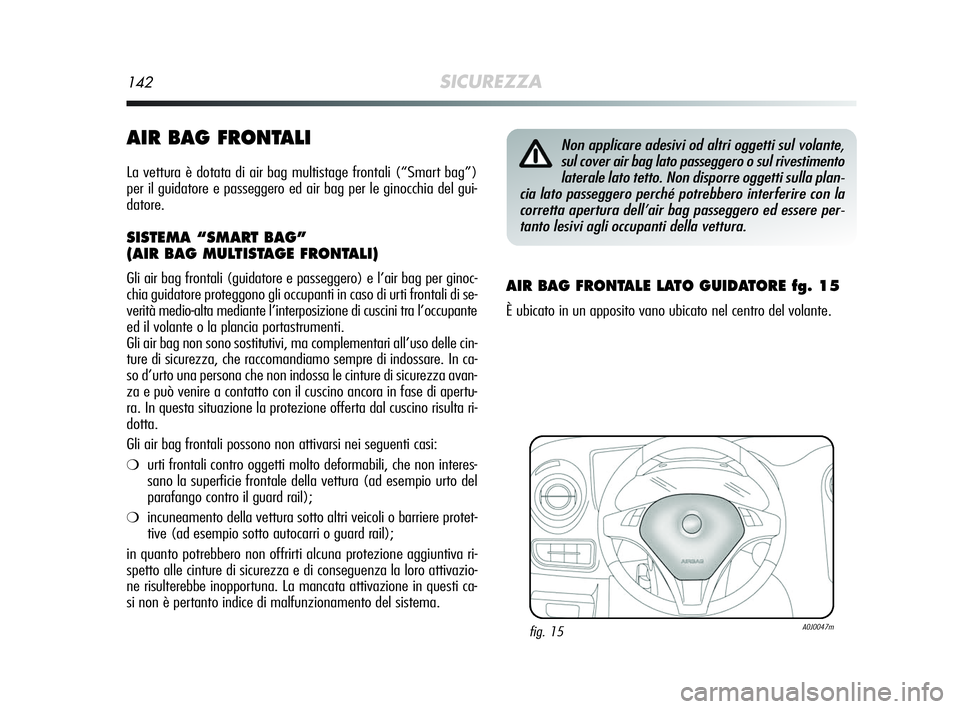

142SICUREZZA
AIR BAG FRONTALI
La vettura è dotata di air bag multistage frontali (“Smart bag”)
per il guidatore e passeggero ed air bag per le ginocchia del gui-
datore.
SISTEMA “SMART BAG”
(AIR BAG MULTISTAGE FRONTALI)
Gli air bag frontali (guidatore e passeggero) e l’air bag per ginoc-
chia guidatore proteggono gli occupanti in caso di urti frontali di se-
verità medio-alta mediante l’interposizione di cuscini tra l’occupante
ed il volante o la plancia portastrumenti.
Gli air bag non sono sostitutivi, ma complementari all’uso delle cin-
ture di sicurezza, che raccomandiamo sempre di indossare. In ca-
so d’urto una persona che non indossa le cinture di sicurezza avan-
za e può venire a contatto con il cuscino ancora in fase di apertu-
ra. In questa situazione la protezione offerta dal cuscino risulta ri-
dotta.
Gli air bag frontali possono non attivarsi nei seguenti casi:
❍urti frontali contro oggetti molto deformabili, che non interes-
sano la superficie frontale della vettura (ad esempio urto del
parafango contro il guard rail);
❍incuneamento della vettura sotto altri veicoli o barriere protet-
tive (ad esempio sotto autocarri o guard rail);
in quanto potrebbero non offrirti alcuna protezione aggiuntiva ri-
spetto alle cinture di sicurezza e di conseguenza la loro attivazio-
ne risulterebbe inopportuna. La mancata attivazione in questi ca-
si non è pertanto indice di malfunzionamento del sistema.
AIR BAG FRONTALE LATO GUIDATORE fg. 15
È ubicato in un apposito vano ubicato nel centro del volante.
Non applicare adesivi od altri oggetti sul volante,
sul cover air bag lato passeggero o sul rivestimento
laterale lato tetto. Non disporre oggetti sulla plan-
cia lato passeggero perché potrebbero interferire con la
corretta apertura dell’air bag passeggero ed essere per-
tanto lesivi agli occupanti della vettura.
fig. 15A0J0047m
127-148 Alfa IT MiTo 12-11-2008 15:13 Pagina 142

SICUREZZA143
2
AIR BAG FRONTALE LATO PASSEGGERO
fig. 16
È ubicato in un apposito vano ubicato nella plancia portastrumenti.
Guida tenendo sempre le mani sulla corona del vo-
lante in modo che, in caso di intervento dell’air
bag, questo possa gonfiarsi senza incontrare osta-
coli. Non guidare con il corpo piegato in avanti ma tieni
lo schienale in posizione eretta appoggiandovi bene la
schiena.
fig. 16A0J0050m
Con air bag lato passeggero attivo non disporre sul
sedile anteriore seggiolini bambini con culla rivol-
ta contromarcia. L'attivazione dell'air bag in ca-
so di urto potrebbe produrre lesioni mortali al bam-
bino trasportato indipendentemente dalla gravità
dell'urto. In caso di necessità disinserisci sempre l’air bag
lato passeggero quando il seggiolino per bambino viene
disposto sul sedile anteriore. Inoltre il sedile passeggero
dovrà essere regolato nella posizione più arretrata, al fi-
ne di evitare eventuali contatti del seggiolino bambini con
la plancia. Anche in assenza di un obbligo di legge, si
raccomanda, per la migliore protezione degli adulti, di
riattivare immediatamente l’air bag, non appena il tra-
sporto di bambini non sia più necessario.
