2009 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

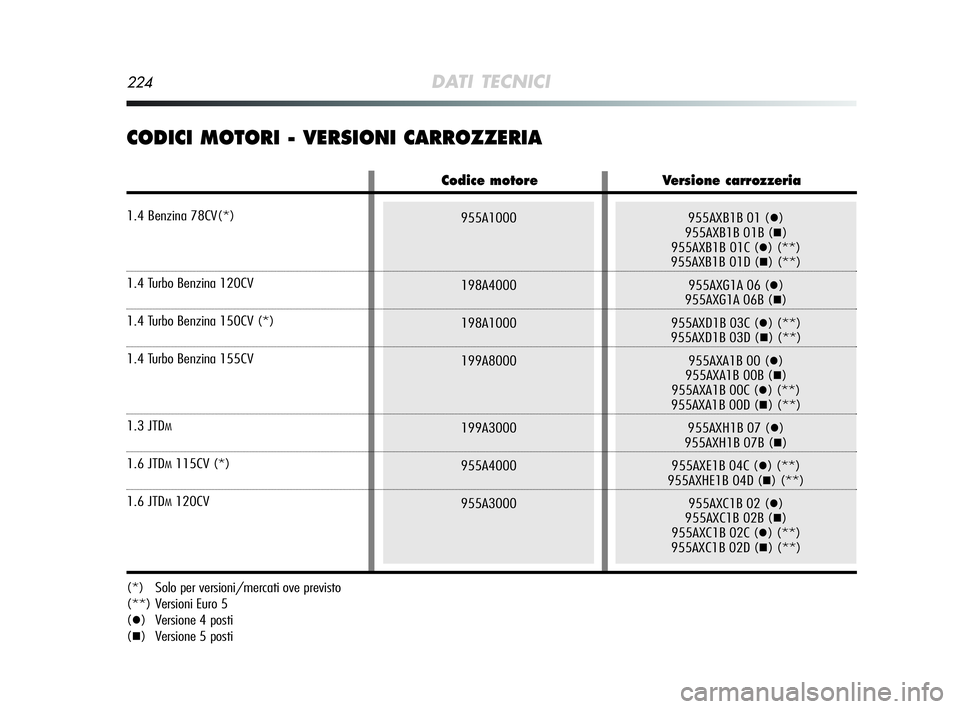

224DATI TECNICI
955A1000
198A4000
198A1000
199A8000
199A3000
955A4000
955A3000
CODICI MOTORI - VERSIONI CARROZZERIA
(*) Solo per versioni/mercati ove previsto
(**) Versioni Euro 5
(
) Versione 4 posti
(
) Versione 5 posti
955AXB1B 01 ()
955AXB1B 01B ()
955AXB1B 01C () (**)
955AXB1B 01D () (**)
955AXG1A 06 (
)
955AXG1A 06B ()
955AXD1B 03C (
) (**)
955AXD1B 03D (
) (**)
955AXA1B 00 (
)
955AXA1B 00B ()
955AXA1B 00C () (**)
955AXA1B 00D () (**)
955AXH1B 07 (
)
955AXH1B 07B ()
955AXE1B 04C (
) (**)
955AXHE1B 04D () (**)
955AXC1B 02 (
)
955AXC1B 02B ()
955AXC1B 02C () (**)
955AXC1B 02D () (**)
Codice motore Versione carrozzeria
1.4 Benzina 78CV(*)
1.4 Turbo Benzina 120CV
1.4 Turbo Benzina 150CV (*)
1.4 Turbo Benzina 155CV
1.3 JTDM
1.6 JTDM115CV (*)
1.6 JTDM120CV
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 224

198A1000
Otto
4 in linea
72,0 x 84,0
1368
9,8
110
150 (
Õ)
5500
NORMAL DYNAMIC
206 230
21 23,5
2250 3000
NGK IKR9F8
Benzina verde
senza piombo
95 RON
oppure 98 RON
(Specifica EN228)
199A8000
Otto
4 in linea
72,0 x 84,0
1368
9,8
114
155 (
❏)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Benzina verde
senza piombo
95 RON
oppure 98 RON
(Specifica EN228)
955A1000
Otto
4 in linea
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Benzina verde
senza piombo
95 RON
(Specifica EN228)

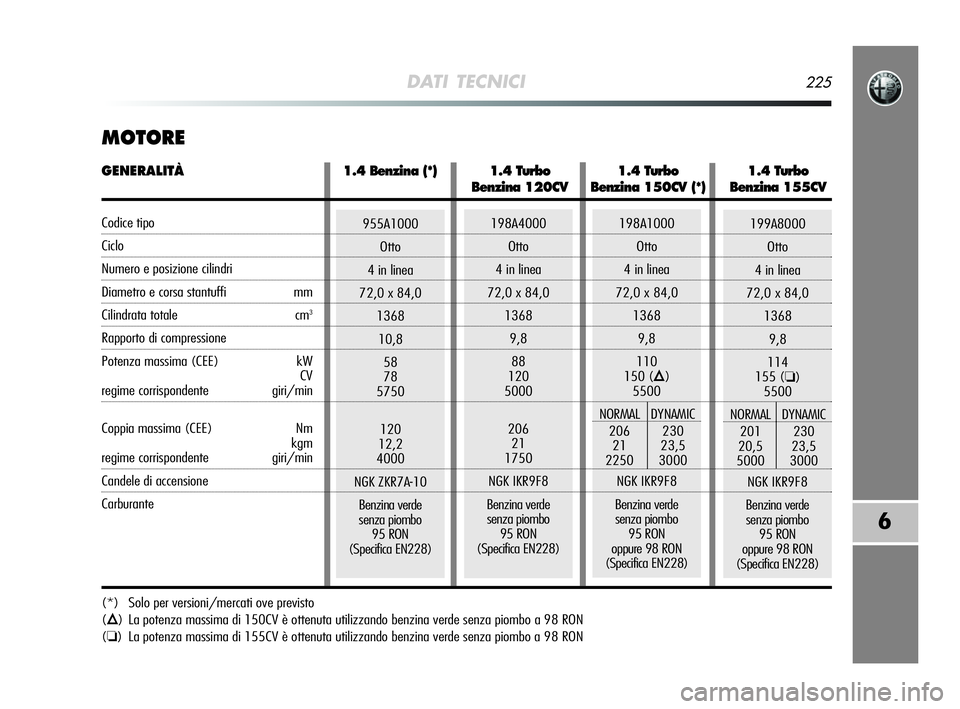

DATI TECNICI225
6
MOTORE
(*) Solo per versioni/mercati ove previsto
(
Õ) La potenza massima di 150CV è ottenuta utilizzando benzina verde senza piombo a 98 RON
(
❏) La potenza massima di 155CV è ottenuta utilizzando benzina verde senza piombo a 98 RON
198A4000
Otto
4 in linea
72,0 x 84,0
1368
9,8
88
120
5000
206
21
1750
NGK IKR9F8
Benzina verde
senza piombo
95 RON
(Specifica EN228)
GENERALITÀ1.4 Benzina (*) 1.4 Turbo 1.4 Turbo 1.4 Turbo
Benzina 120CV Benzina 150CV (*) Benzina 155CV
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 225

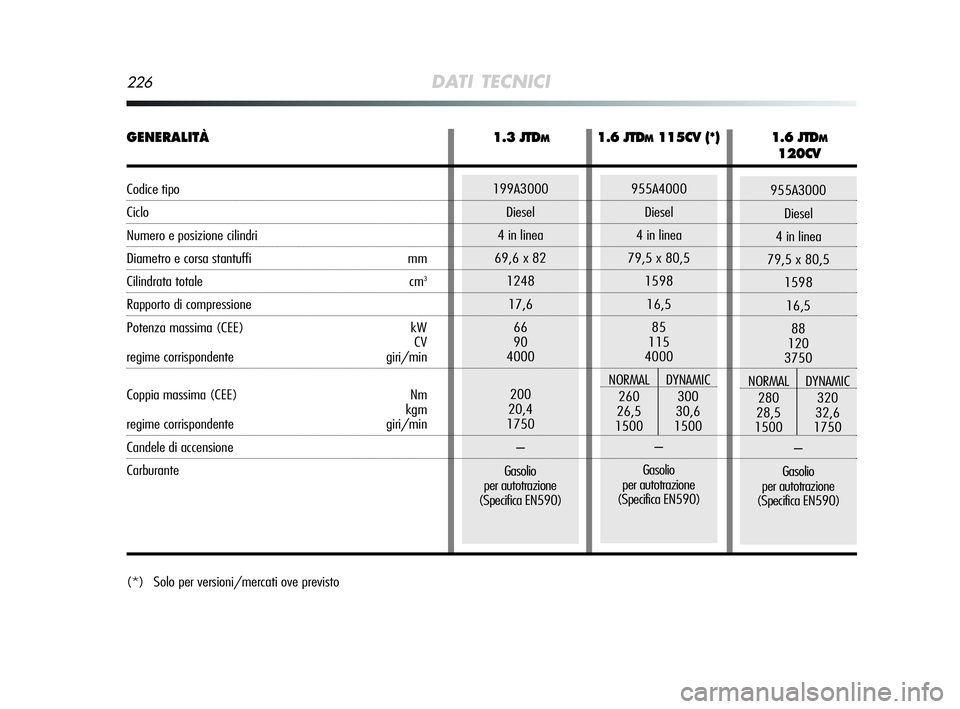

226DATI TECNICI
955A3000
Diesel
4 in linea
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Gasolio
per autotrazione
(Specifica EN590)
(*) Solo per versioni/mercati ove previsto
199A3000
Diesel
4 in linea
69,6 x 82
1248
17,6
66
90
4000
200
20,4
1750
–
Gasolio
per autotrazione
(Specifica EN590)955A4000
Diesel
4 in linea
79,5 x 80,5
1598
16,5
85
115
4000
NORMAL DYNAMIC
260 300
26,5 30,6
1500 1500
–
Gasolio
per autotrazione
(Specifica EN590)
GENERALITÀ1.3 JTDM1.6 JTDM115CV (*) 1.6 JTDM
120CV
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 226

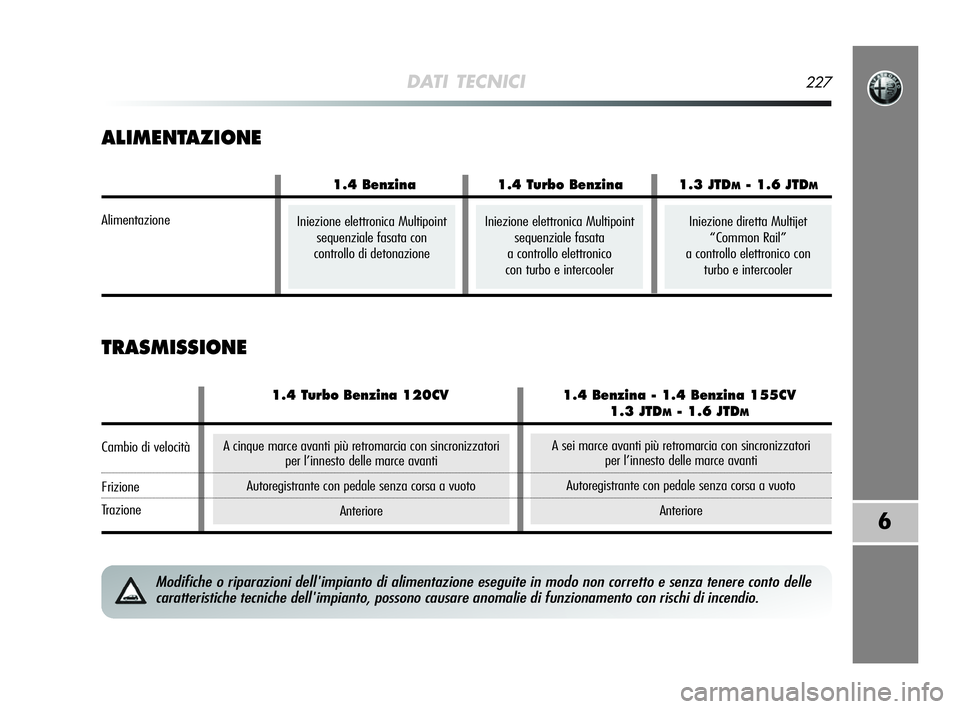

DATI TECNICI227
6
A cinque marce avanti più retromarcia con sincronizzatori
per l’innesto delle marce avanti
Autoregistrante con pedale senza corsa a vuoto
Anteriore
ALIMENTAZIONE
TRASMISSIONE
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
1.4 Benzina 1.4 Turbo Benzina 1.3 JTDM- 1.6 JTDM
AlimentazioneIniezione elettronica Multipoint
sequenziale fasata con
controllo di detonazione Iniezione elettronica Multipoint
sequenziale fasata
a controllo elettronico
con turbo e intercoolerIniezione diretta Multijet
“Common Rail”
a controllo elettronico con
turbo e intercooler
A sei marce avanti più retromarcia con sincronizzatori
per l’innesto delle marce avanti
Autoregistrante con pedale senza corsa a vuoto
Anteriore
1.4 Turbo Benzina 120CV 1.4 Benzina - 1.4 Benzina 155CV
1.3 JTDM- 1.6 JTDM
Cambio di velocità
Frizione
Trazione
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 227

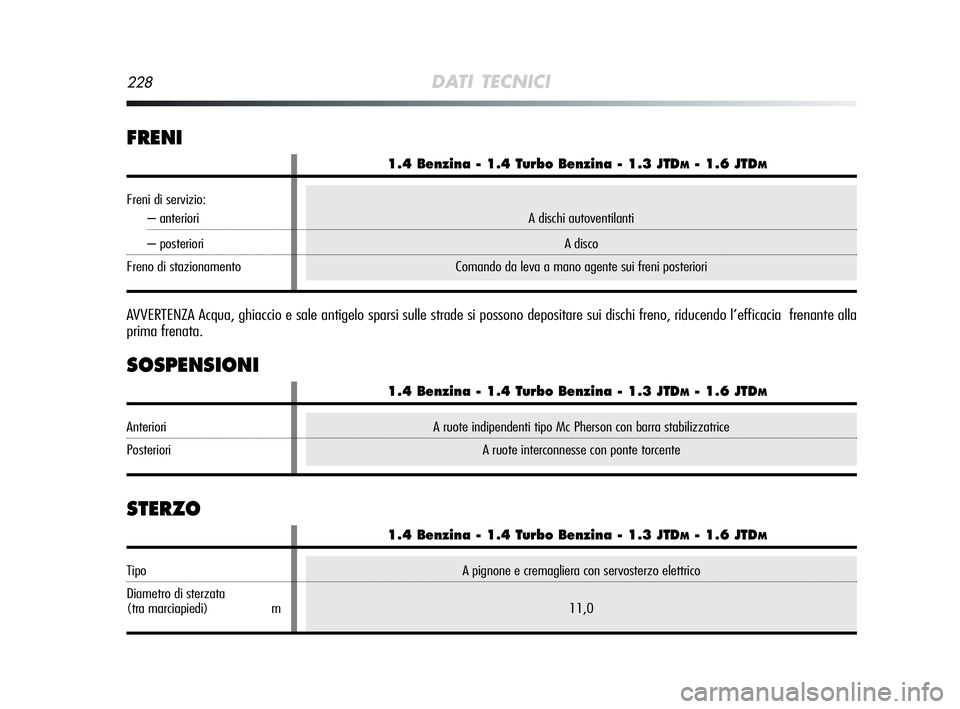

228DATI TECNICI
STERZO
A pignone e cremagliera con servosterzo elettrico
11,0
1.4 Benzina - 1.4 Turbo Benzina - 1.3 JTDM- 1.6 JTDM
Tipo
Diametro di sterzata
(tra marciapiedi) m
A ruote indipendenti tipo Mc Pherson con barra stabilizzatrice
A ruote interconnesse con ponte torcente
A dischi autoventilanti
A disco
Comando da leva a mano agente sui freni posteriori
FRENI
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla
prima frenata.
SOSPENSIONI
1.4 Benzina - 1.4 Turbo Benzina - 1.3 JTDM- 1.6 JTDM
Freni di servizio:
– anteriori
– posteriori
Freno di stazionamento
1.4 Benzina - 1.4 Turbo Benzina - 1.3 JTDM- 1.6 JTDM
Anteriori
Posteriori
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 228

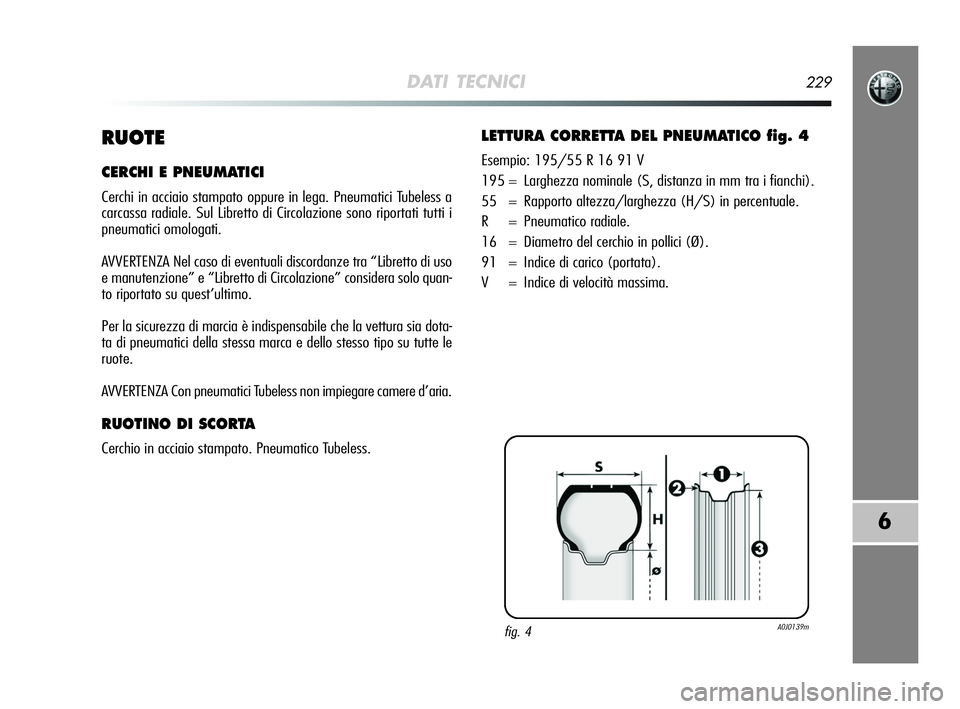

DATI TECNICI229
6
RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul Libretto di Circolazione sono riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso
e manutenzione” e “Libretto di Circolazione” considera solo quan-
to riportato su quest’ultimo.
Per la sicurezza di marcia è indispensabile che la vettura sia dota-
ta di pneumatici della stessa marca e dello stesso tipo su tutte le
ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d’aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato. Pneumatico Tubeless.
LETTURA CORRETTA DEL PNEUMATICO fig. 4
Esempio: 195/55 R 16 91 V
195 = Larghezza nominale (S, distanza in mm tra i fianchi).
55 = Rapporto altezza/larghezza (H/S) in percentuale.
R = Pneumatico radiale.
16 = Diametro del cerchio in pollici (Ø).
91 = Indice di carico (portata).
V = Indice di velocità massima.
fig. 4A0J0139m
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 229

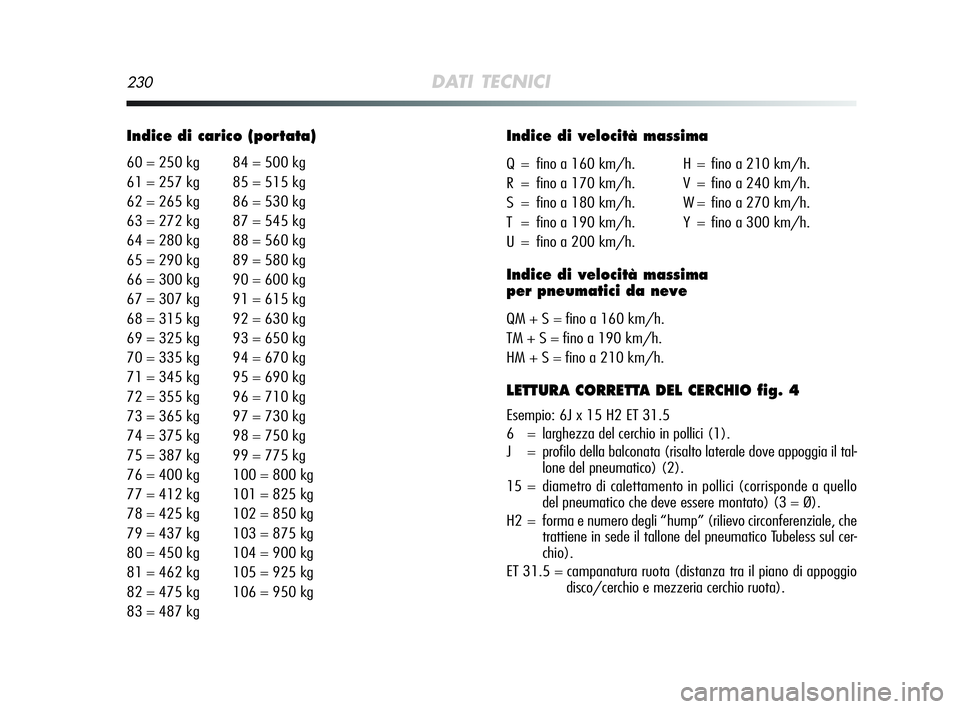

230DATI TECNICI
Indice di carico (portata)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
Indice di velocità massima
Q = fino a 160 km/h. H = fino a 210 km/h.
R = fino a 170 km/h. V = fino a 240 km/h.
S = fino a 180 km/h. W = fino a 270 km/h.
T = fino a 190 km/h. Y = fino a 300 km/h.
U = fino a 200 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S = fino a 160 km/h.
TM + S = fino a 190 km/h.
HM + S = fino a 210 km/h.
LETTURA CORRETTA DEL CERCHIO fig. 4
Esempio: 6J x 15 H2 ET 31.5
6 = larghezza del cerchio in pollici (1).
J = profilo della balconata (risalto laterale dove appoggia il tal-
lone del pneumatico) (2).
15 = diametro di calettamento in pollici (corrisponde a quello
del pneumatico che deve essere montato) (3 = Ø).
H2 = forma e numero degli “hump” (rilievo circonferenziale, che
trattiene in sede il tallone del pneumatico Tubeless sul cer-
chio).
ET 31.5 = campanatura ruota (distanza tra il piano di appoggio
disco/cerchio e mezzeria cerchio ruota).
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 230

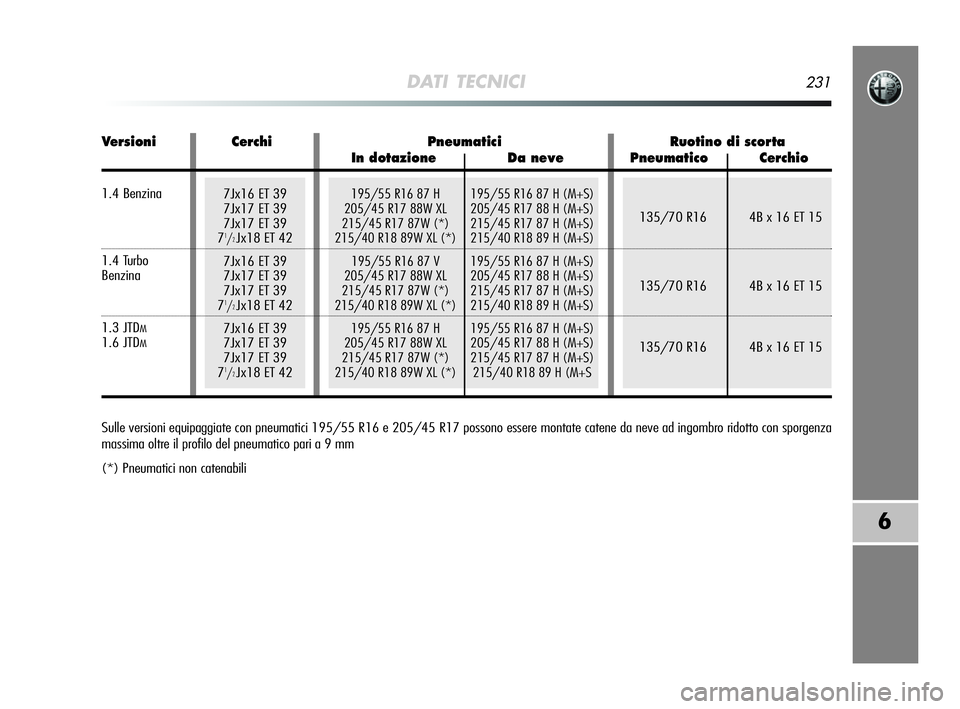

135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 V 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S
DATI TECNICI231
6
Sulle versioni equipaggiate con pneumatici 195/55 R16 e 205/45 R17 possono essere montate catene da neve ad ingombro ridotto con sporgenza
massima oltre il profilo del pneumatico pari a 9 mm
(*) Pneumatici non catenabili
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2Jx18 ET 42
Versioni Cerchi Pneumatici Ruotino di scorta
In dotazione Da neve Pneumatico Cerchio
1.4 Benzina
1.4 Turbo
Benzina
1.3 JTDM1.6 JTDM
221-240 Alfa IT MiTo 12-11-2008 15:15 Pagina 231
