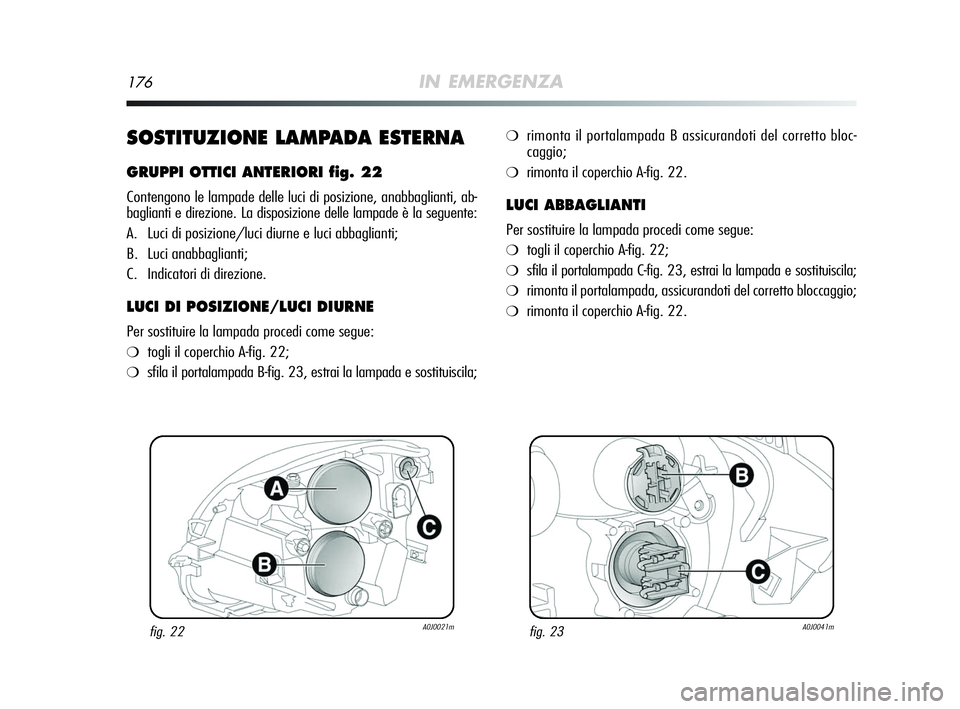

176IN EMERGENZA
SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 22
Contengono le lampade delle luci di posizione, anabbaglianti, ab-
baglianti e direzione. La disposizione delle lampade è la seguente:
A. Luci di posizione/luci diurne e luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.
LUCI DI POSIZIONE/LUCI DIURNE
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada B-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada B assicurandoti del corretto bloc-
caggio;
❍rimonta il coperchio A-fig. 22.
LUCI ABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada C-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 176

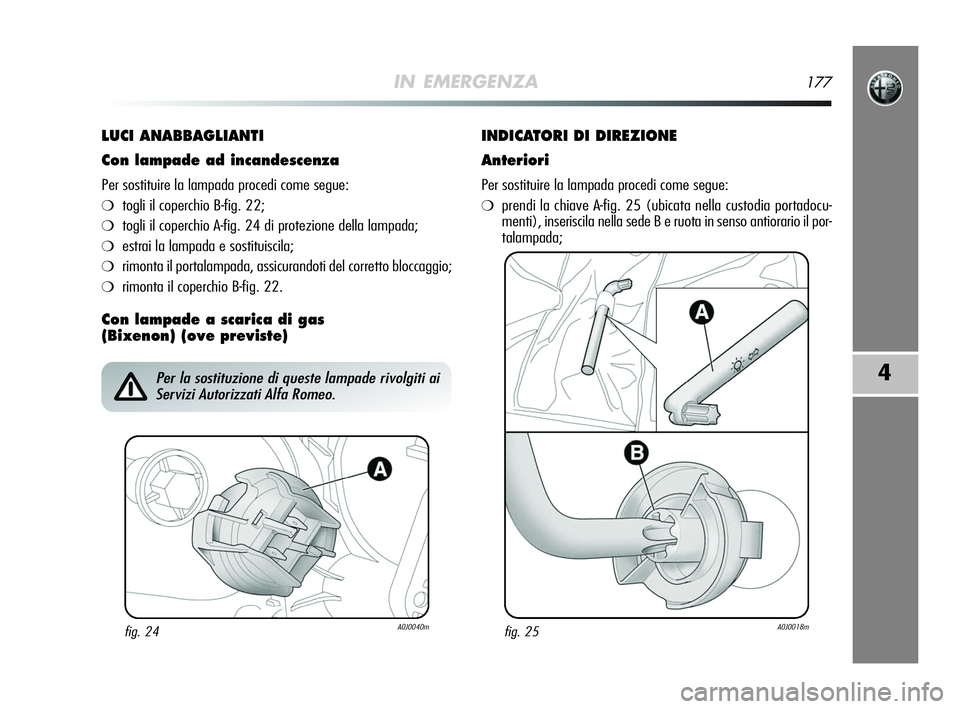

IN EMERGENZA177
4
LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedi come segue:
❍togli il coperchio B-fig. 22;
❍togli il coperchio A-fig. 24 di protezione della lampada;
❍estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio B-fig. 22.
Con lampade a scarica di gas
(Bixenon) (ove previste)INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada procedi come segue:
❍ prendi la chiave A-fig. 25 (ubicata nella custodia portadocu-
menti), inseriscila nella sede B e ruota in senso antiorario il por-
talampada;
fig. 24A0J0040m
Per la sostituzione di queste lampade rivolgiti ai
Servizi Autorizzati Alfa Romeo.
fig. 25A0J0018m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 177

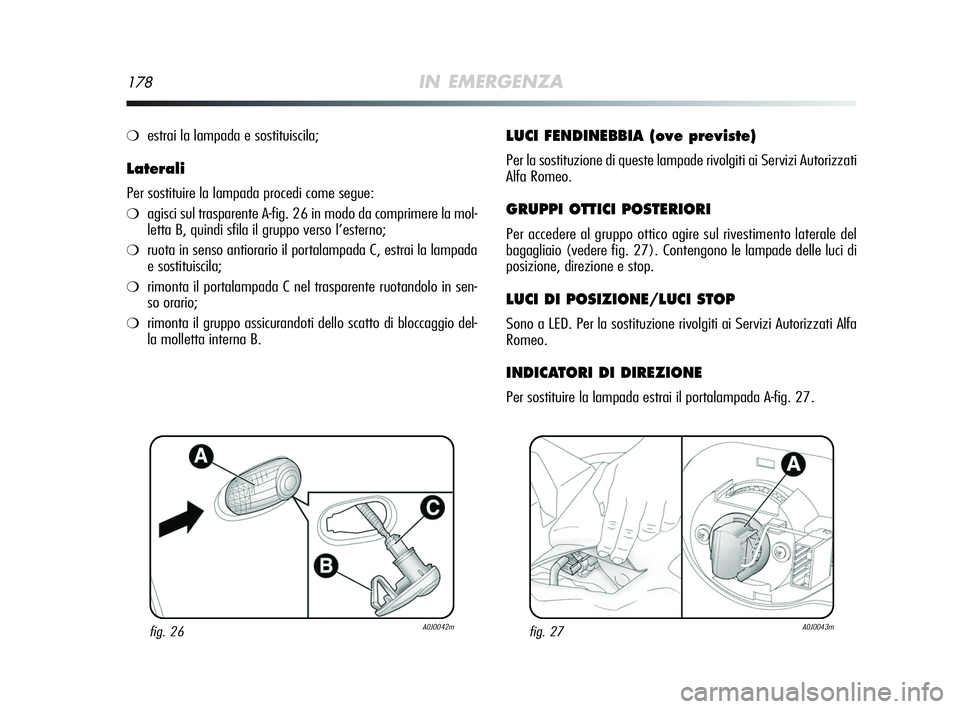

178IN EMERGENZA
❍estrai la lampada e sostituiscila;
Laterali
Per sostituire la lampada procedi come segue:
❍agisci sul trasparente A-fig. 26 in modo da comprimere la mol-
letta B, quindi sfila il gruppo verso l’esterno;
❍ruota in senso antiorario il portalampada C, estrai la lampada
e sostituiscila;
❍rimonta il portalampada C nel trasparente ruotandolo in sen-
so orario;
❍rimonta il gruppo assicurandoti dello scatto di bloccaggio del-
la molletta interna B.
LUCI FENDINEBBIA (ove previste)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
GRUPPI OTTICI POSTERIORI
Per accedere al gruppo ottico agire sul rivestimento laterale del
bagagliaio (vedere fig. 27). Contengono le lampade delle luci di
posizione, direzione e stop.
LUCI DI POSIZIONE/LUCI STOP
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
INDICATORI DI DIREZIONE
Per sostituire la lampada estrai il portalampada A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 178

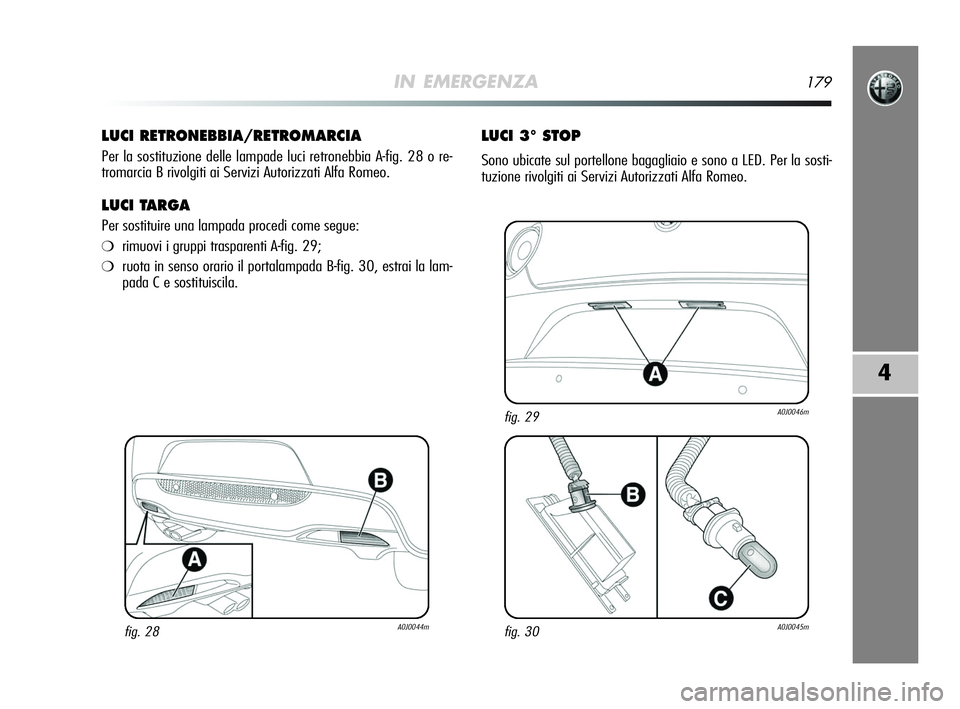

IN EMERGENZA179
4
LUCI RETRONEBBIA/RETROMARCIA
Per la sostituzione delle lampade luci retronebbia A-fig. 28 o re-
tromarcia B rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI TARGA
Per sostituire una lampada procedi come segue:
❍rimuovi i gruppi trasparenti A-fig. 29;
❍ruota in senso orario il portalampada B-fig. 30, estrai la lam-
pada C e sostituiscila.
LUCI 3° STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la sosti-
tuzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 179

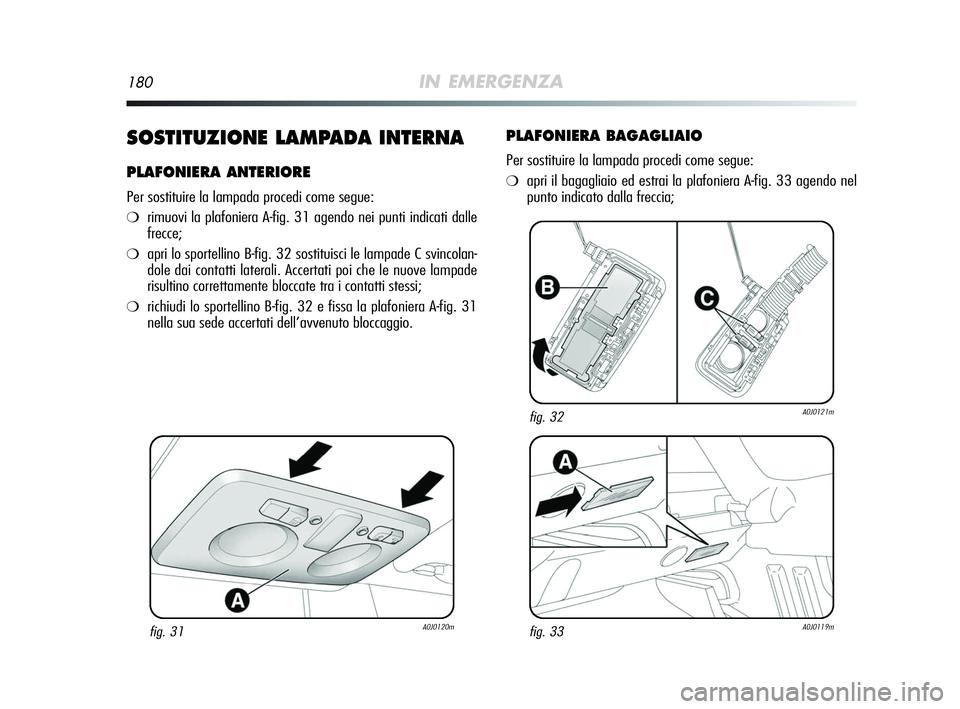

180IN EMERGENZA
SOSTITUZIONE LAMPADA INTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 31 agendo nei punti indicati dalle
frecce;
❍apri lo sportellino B-fig. 32 sostituisci le lampade C svincolan-
dole dai contatti laterali. Accertati poi che le nuove lampade
risultino correttamente bloccate tra i contatti stessi;
❍richiudi lo sportellino B-fig. 32 e fissa la plafoniera A-fig. 31
nella sua sede accertati dell’avvenuto bloccaggio.
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada procedi come segue:
❍apri il bagagliaio ed estrai la plafoniera A-fig. 33 agendo nel
punto indicato dalla freccia;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 180

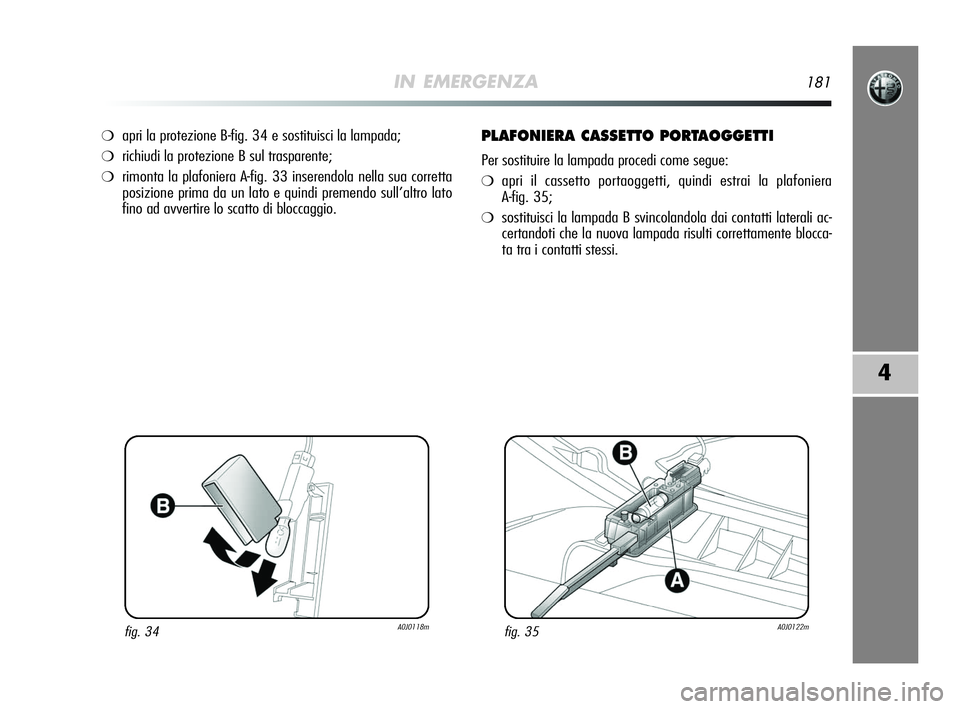

IN EMERGENZA181
4
❍apri la protezione B-fig. 34 e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A-fig. 33 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di bloccaggio.
PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada procedi come segue:
❍apri il cassetto portaoggetti, quindi estrai la plafoniera
A-fig. 35;
❍sostituisci la lampada B svincolandola dai contatti laterali ac-
certandoti che la nuova lampada risulti correttamente blocca-
ta tra i contatti stessi.
fig. 34A0J0118mfig. 35A0J0122m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 181

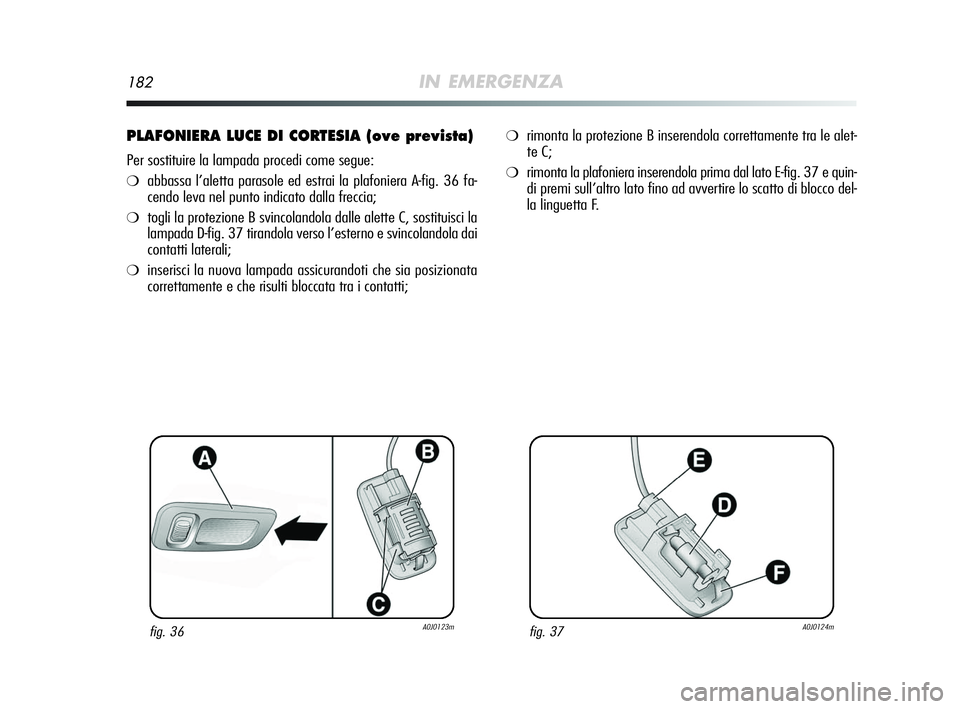

182IN EMERGENZA
PLAFONIERA LUCE DI CORTESIA (ove prevista)
Per sostituire la lampada procedi come segue:
❍abbassa l’aletta parasole ed estrai la plafoniera A-fig. 36 fa-
cendo leva nel punto indicato dalla freccia;
❍togli la protezione B svincolandola dalle alette C, sostituisci la
lampada D-fig. 37 tirandola verso l’esterno e svincolandola dai
contatti laterali;
❍inserisci la nuova lampada assicurandoti che sia posizionata
correttamente e che risulti bloccata tra i contatti;
❍rimonta la protezione B inserendola correttamente tra le alet-
te C;
❍rimonta la plafoniera inserendola prima dal lato E-fig. 37 e quin-
di premi sull’altro lato fino ad avvertire lo scatto di blocco del-
la linguetta F.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 182

IN EMERGENZA183
4
PLAFONIERA LUCI POZZANGHERA
Per sostituire la lampada procedi come segue:
❍apri la porta ed estrai la plafoniera spingendo con un cacciavi-
te sulla molletta A-fig. 38;
❍premi lateralmente sulla protezione B in corrispondenza dei
due perni di fissaggio e sostituisci la lampada C;
❍rimonta la protezione incastrando i due perni di fissaggio;
❍rimonta la plafoniera inserendola prima dal lato D e poi pre-
mendo sull’altro lato fino ad avvertire lo scatto di blocco della
molletta.
SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in caso di ava-
ria/intervento sull’impianto stesso. Quando un dispositivo non fun-
ziona verifica l’efficienza del relativo fusibile di protezione: l’ele-
mento conduttore A non deve essere interrotto.
In caso contrario sostituisci il fusibile bruciato con un altro avente
lo stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore interrotto.
fig. 39A0J0048mfig. 38A0J0125m
