192IN EMERGENZA
–
15
40
15
7,545
45
41
41
41F2
F3
F83
F85
F87

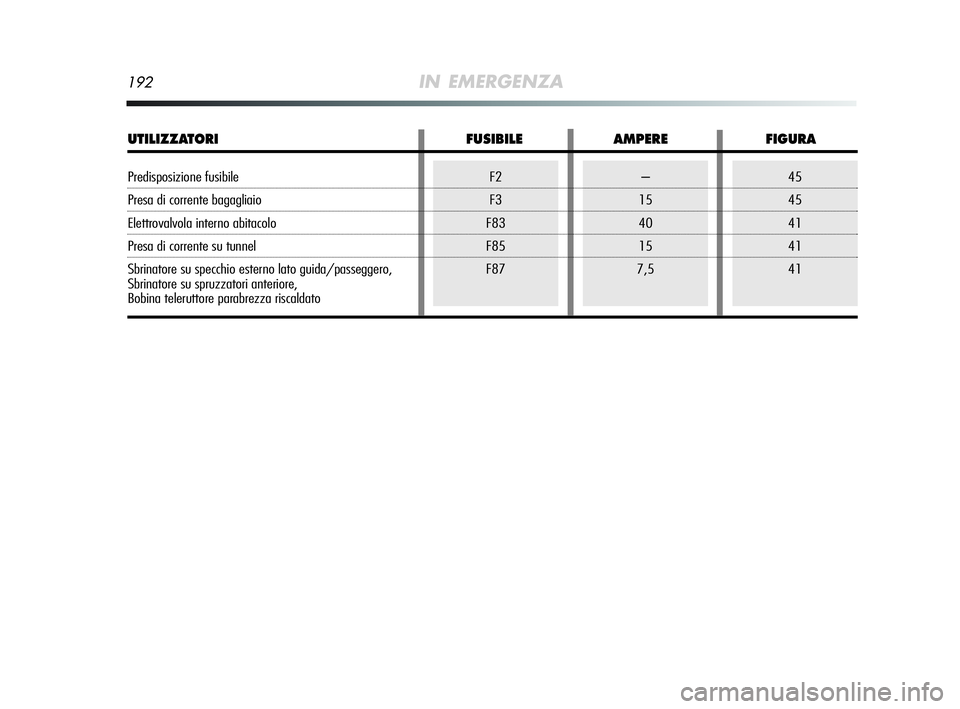

UTILIZZATORI FUSIBILE AMPERE FIGURA
Predisposizione fusibile
Presa di corrente bagagliaio
Elettrovalvola interno abitacolo
Presa di corrente su tunnel
Sbrinatore su specchio esterno lato guida/passeggero,
Sbrinatore su spruzzatori anteriore,
Bobina teleruttore parabrezza riscaldato
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 192

IN EMERGENZA193
4

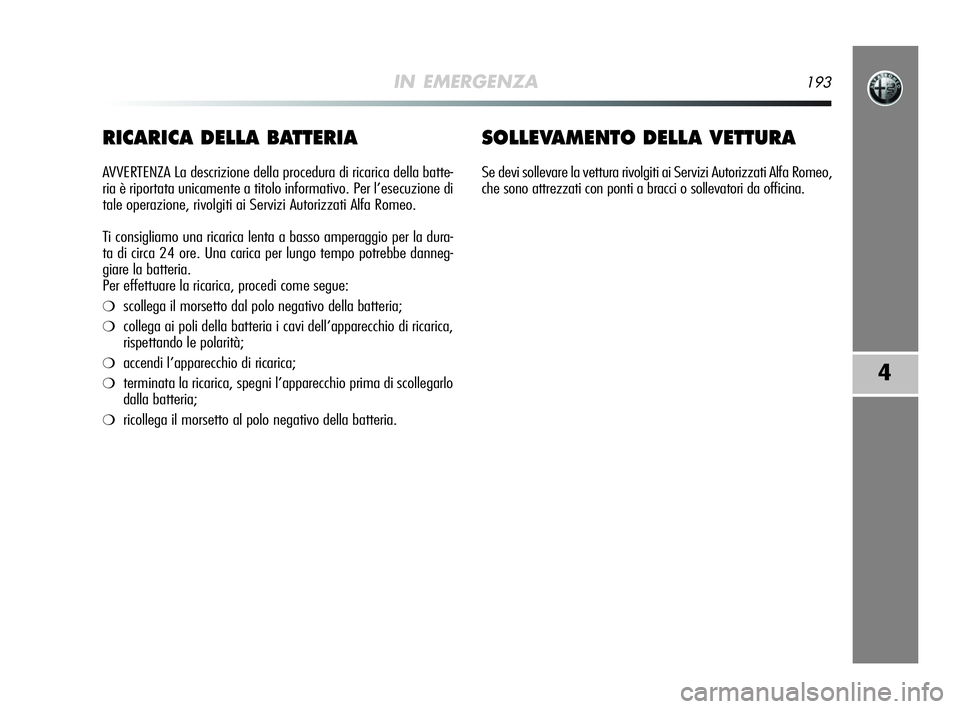

RICARICA DELLA BATTERIA
AVVERTENZA La descrizione della procedura di ricarica della batte-
ria è riportata unicamente a titolo informativo. Per l’esecuzione di
tale operazione, rivolgiti ai Servizi Autorizzati Alfa Romeo.
Ti consigliamo una ricarica lenta a basso amperaggio per la dura-
ta di circa 24 ore. Una carica per lungo tempo potrebbe danneg-
giare la batteria.
Per effettuare la ricarica, procedi come segue:
❍scollega il morsetto dal polo negativo della batteria;
❍collega ai poli della batteria i cavi dell’apparecchio di ricarica,
rispettando le polarità;
❍accendi l’apparecchio di ricarica;
❍terminata la ricarica, spegni l’apparecchio prima di scollegarlo
dalla batteria;
❍ricollega il morsetto al polo negativo della batteria.
SOLLEVAMENTO DELLA VETTURA
Se devi sollevare la vettura rivolgiti ai Servizi Autorizzati Alfa Romeo,
che sono attrezzati con ponti a bracci o sollevatori da officina.
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 193

194IN EMERGENZA

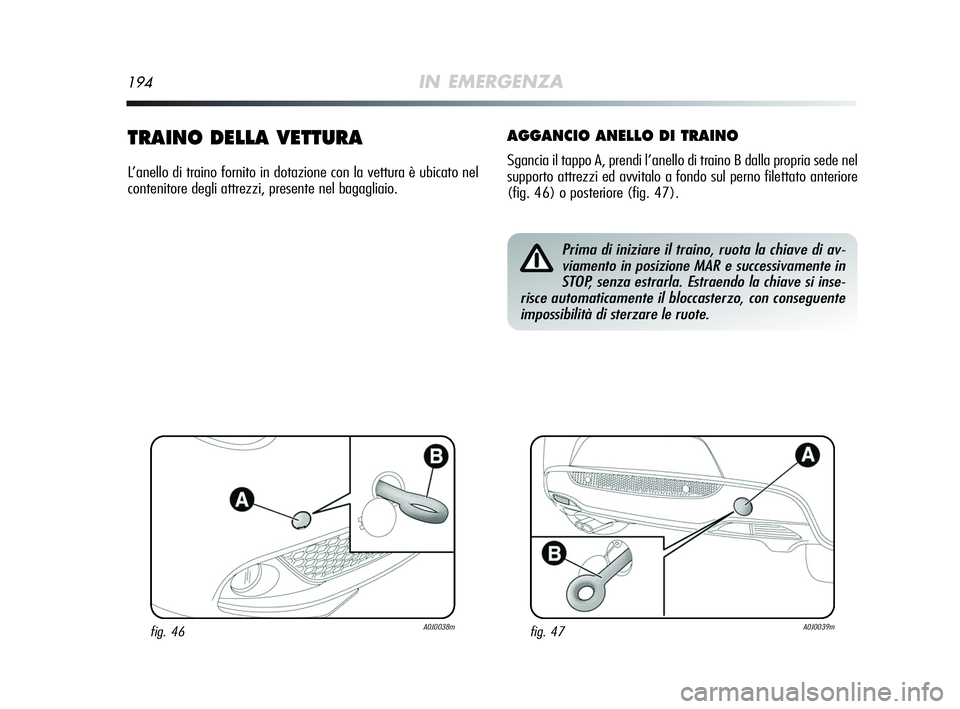

TRAINO DELLA VETTURA
L’anello di traino fornito in dotazione con la vettura è ubicato nel
contenitore degli attrezzi, presente nel bagagliaio.
AGGANCIO ANELLO DI TRAINO
Sgancia il tappo A, prendi l’anello di traino B dalla propria sede nel
supporto attrezzi ed avvitalo a fondo sul perno filettato anteriore
(fig. 46) o posteriore (fig. 47).
Prima di iniziare il traino, ruota la chiave di av-
viamento in posizione MAR e successivamente in
STOP, senza estrarla. Estraendo la chiave si inse-
risce automaticamente il bloccasterzo, con conseguente
impossibilità di sterzare le ruote.
fig. 46A0J0038mfig. 47A0J0039m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 194

IN EMERGENZA195
4

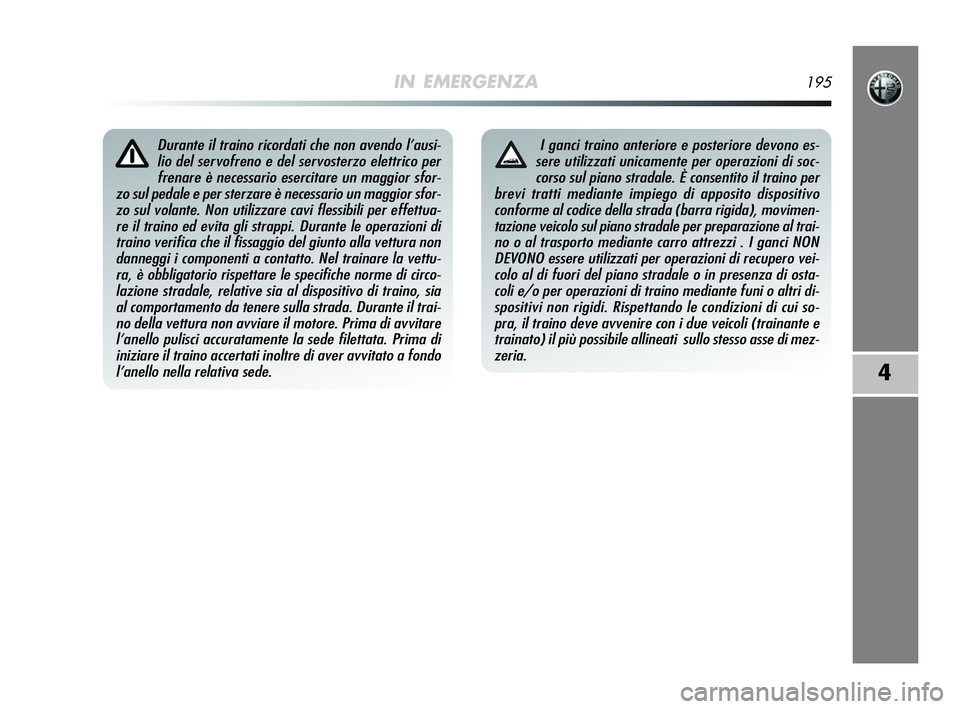

Durante il traino ricordati che non avendo l’ausi-
lio del servofreno e del servosterzo elettrico per
frenare è necessario esercitare un maggior sfor-
zo sul pedale e per sterzare è necessario un maggior sfor-
zo sul volante. Non utilizzare cavi flessibili per effettua-
re il traino ed evita gli strappi. Durante le operazioni di
traino verifica che il fissaggio del giunto alla vettura non
danneggi i componenti a contatto. Nel trainare la vettu-
ra, è obbligatorio rispettare le specifiche norme di circo-
lazione stradale, relative sia al dispositivo di traino, sia
al comportamento da tenere sulla strada. Durante il trai-
no della vettura non avviare il motore. Prima di avvitare
l’anello pulisci accuratamente la sede filettata. Prima di
iniziare il traino accertati inoltre di aver avvitato a fondo
l’anello nella relativa sede.I ganci traino anteriore e posteriore devono es-
sere utilizzati unicamente per operazioni di soc-
corso sul piano stradale. È consentito il traino per
brevi tratti mediante impiego di apposito dispositivo
conforme al codice della strada (barra rigida), movimen-
tazione veicolo sul piano stradale per preparazione al trai-
no o al trasporto mediante carro attrezzi . I ganci NON
DEVONO essere utilizzati per operazioni di recupero vei-
colo al di fuori del piano stradale o in presenza di osta-
coli e/o per operazioni di traino mediante funi o altri di-
spositivi non rigidi. Rispettando le condizioni di cui so-
pra, il traino deve avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso asse di mez-
zeria.
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 195

196

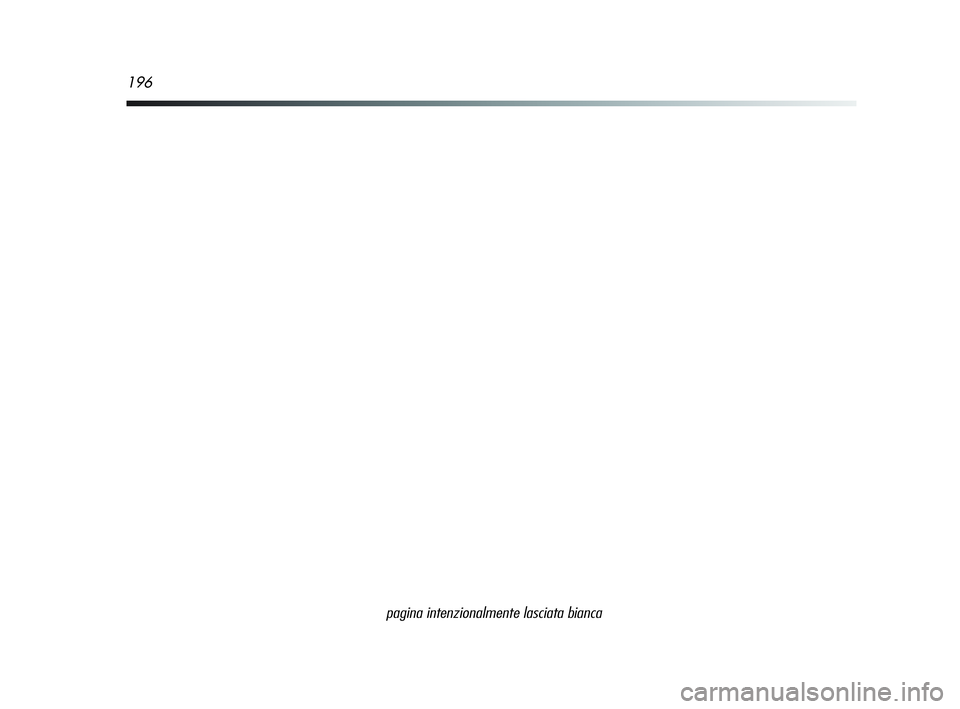

pagina intenzionalmente lasciata bianca
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 196

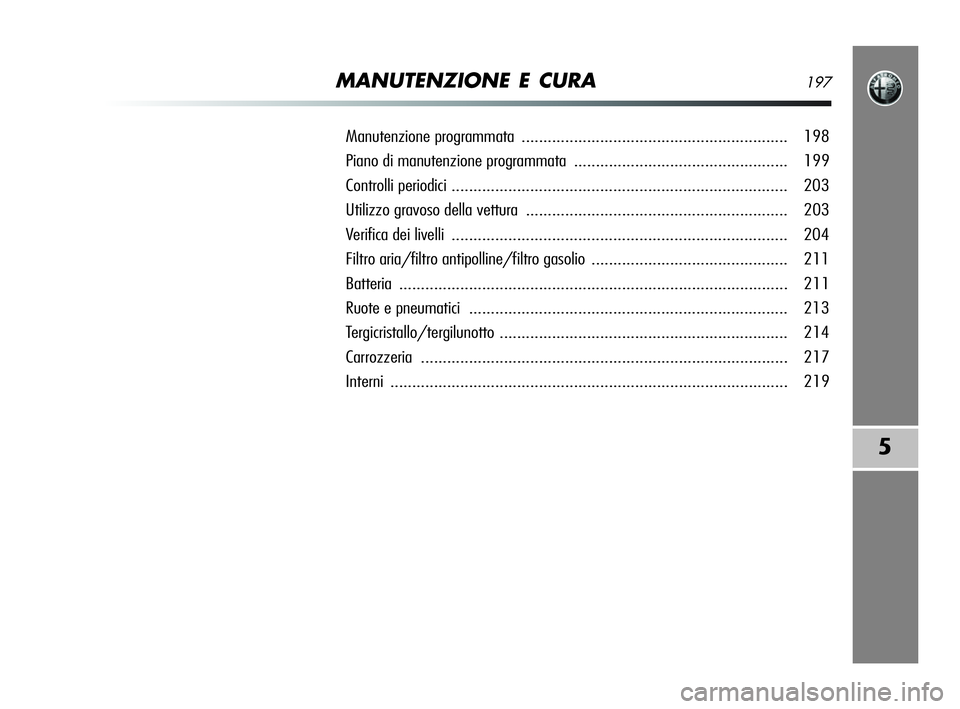

MANUTENZIONE E CURA197
5
Manutenzione programmata ............................................................. 198
Piano di manutenzione programmata................................................. 199
Controlli periodici ............................................................................. 203
Utilizzo gravoso della vettura............................................................ 203
Verifica dei livelli............................................................................. 204
Filtro aria/filtro antipolline/filtro gasolio............................................. 211
Batteria......................................................................................... 211
Ruote e pneumatici ......................................................................... 213
Tergicristallo/tergilunotto .................................................................. 214
Carrozzeria .................................................................................... 217
Interni ........................................................................................... 219
197-220 Alfa IT MiTo 12-11-2008 15:20 Pagina 197

198MANUTENZIONE E CURA

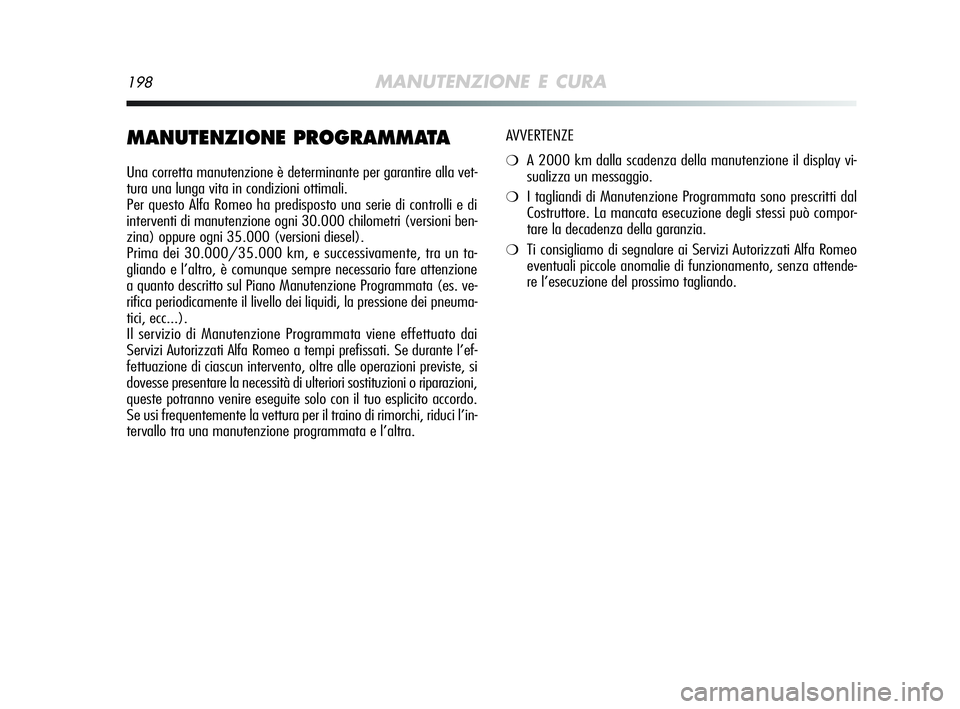

MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per garantire alla vet-
tura una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto una serie di controlli e di
interventi di manutenzione ogni 30.000 chilometri (versioni ben-
zina) oppure ogni 35.000 (versioni diesel).
Prima dei 30.000/35.000 km, e successivamente, tra un ta-
gliando e l’altro, è comunque sempre necessario fare attenzione
a quanto descritto sul Piano Manutenzione Programmata (es. ve-
rifica periodicamente il livello dei liquidi, la pressione dei pneuma-
tici, ecc...).
Il servizio di Manutenzione Programmata viene effettuato dai
Servizi Autorizzati Alfa Romeo a tempi prefissati. Se durante l’ef-
fettuazione di ciascun intervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori sostituzioni o riparazioni,
queste potranno venire eseguite solo con il tuo esplicito accordo.
Se usi frequentemente la vettura per il traino di rimorchi, riduci l’in-
tervallo tra una manutenzione programmata e l’altra.AVVERTENZE ❍A 2000 km dalla scadenza della manutenzione il display vi-
sualizza un messaggio.
❍I tagliandi di Manutenzione Programmata sono prescritti dal
Costruttore. La mancata esecuzione degli stessi può compor-
tare la decadenza della garanzia.
❍Ti consigliamo di segnalare ai Servizi Autorizzati Alfa Romeo
eventuali piccole anomalie di funzionamento, senza attende-
re l’esecuzione del prossimo tagliando.
197-220 Alfa IT MiTo 12-11-2008 15:20 Pagina 198

MANUTENZIONE E CURA199
5

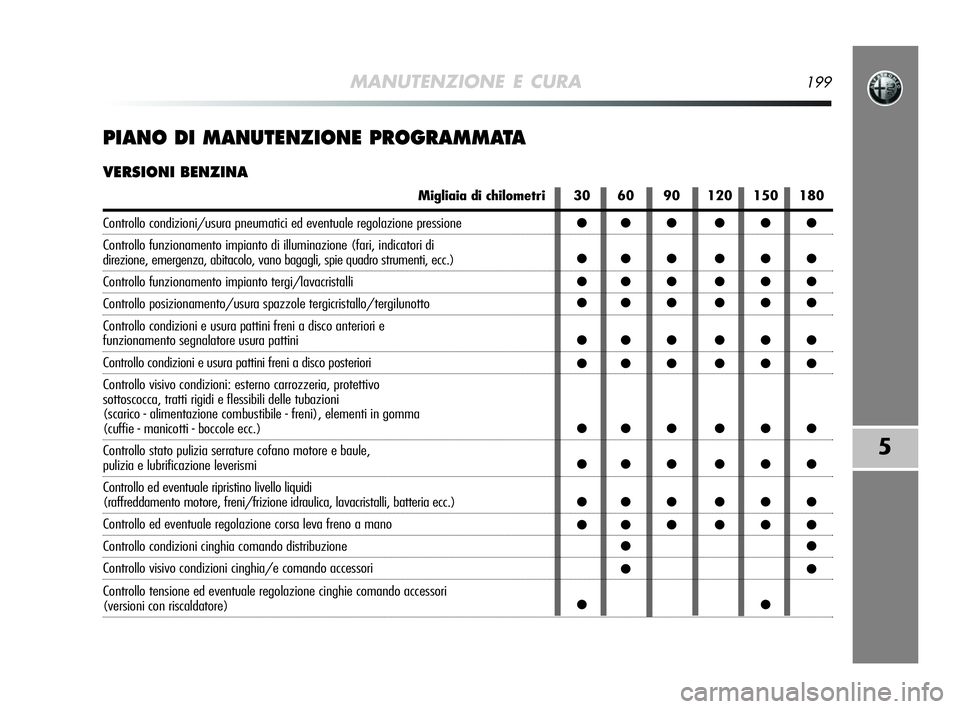

PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI BENZINA
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo
sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni), elementi in gomma
(cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo condizioni cinghia comando distribuzione
Controllo visivo condizioni cinghia/e comando accessori
Controllo tensione ed eventuale regolazione cinghie comando accessori
(versioni con riscaldatore)30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●
