2009 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

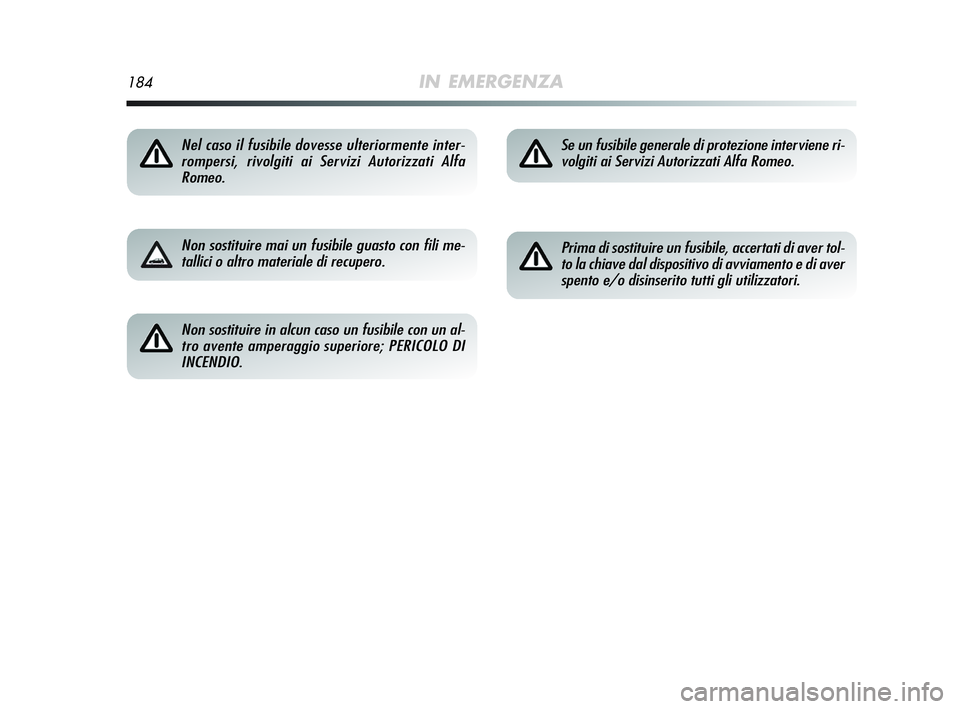

184IN EMERGENZA
Nel caso il fusibile dovesse ulteriormente inter-
rompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
Non sostituire mai un fusibile guasto con fili me-
tallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile con un al-
tro avente amperaggio superiore; PERICOLO DI
INCENDIO.
Se un fusibile generale di protezione interviene ri-
volgiti ai Servizi Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tol-
to la chiave dal dispositivo di avviamento e di aver
spento e/o disinserito tutti gli utilizzatori.
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 184

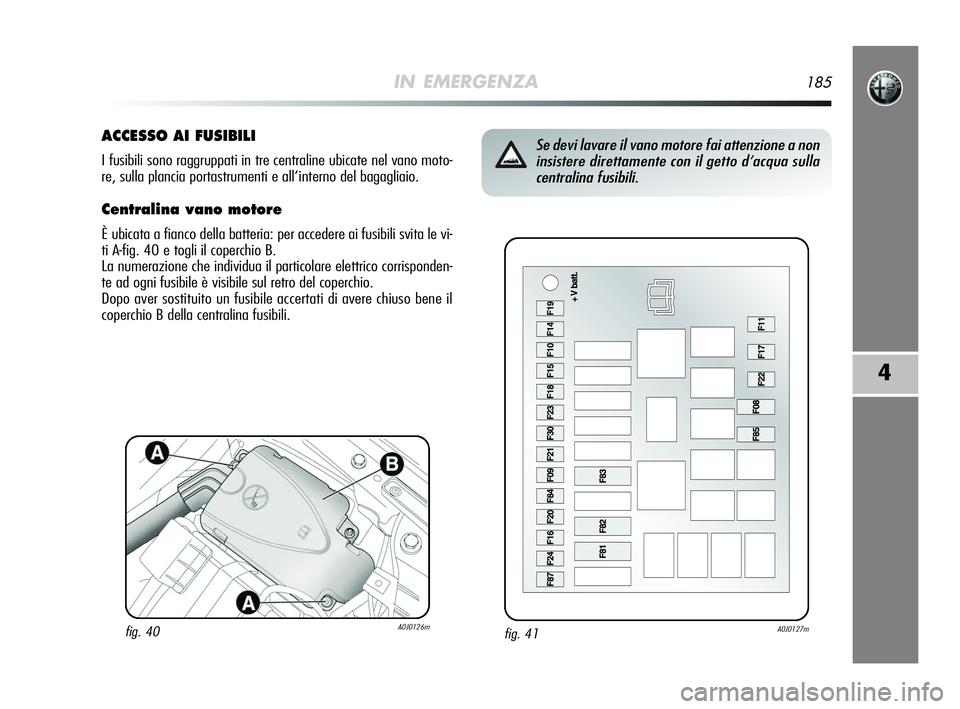

IN EMERGENZA185
4
fig. 41A0J0127m
Se devi lavare il vano motore fai attenzione a non
insistere direttamente con il getto d’acqua sulla
centralina fusibili.ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre centraline ubicate nel vano moto-
re, sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria: per accedere ai fusibili svita le vi-
ti A-fig. 40 e togli il coperchio B.
La numerazione che individua il particolare elettrico corrisponden-
te ad ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
fig. 40A0J0126m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 185

186IN EMERGENZA

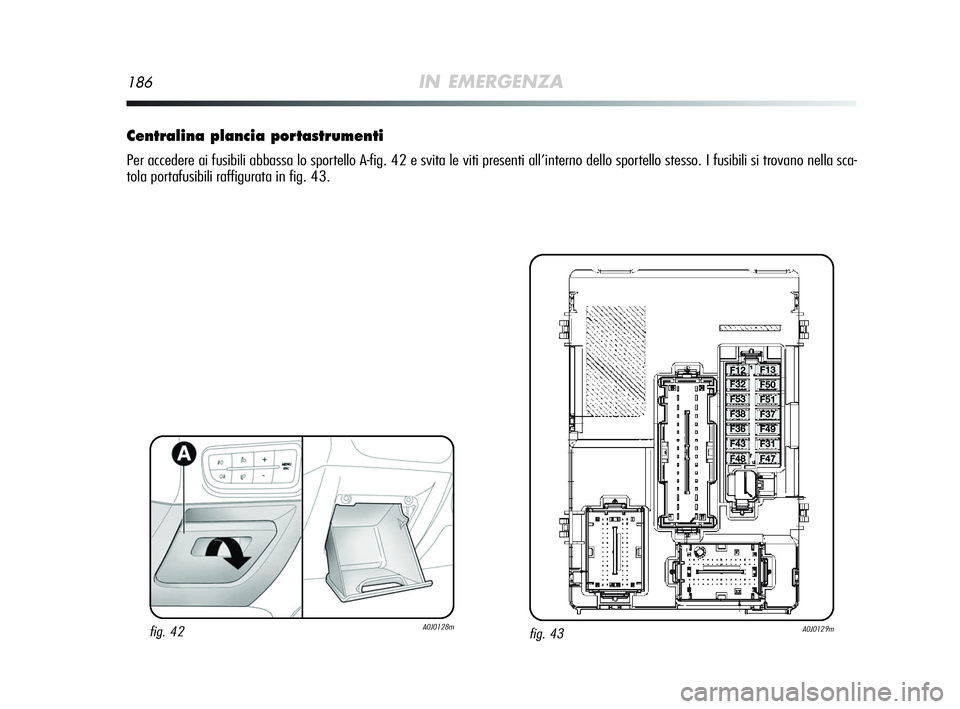

Centralina plancia portastrumenti
Per accedere ai fusibili abbassa lo sportello A-fig. 42 e svita le viti presenti all’interno dello sportello stesso. I fusibili si trovano nella sca-
tola portafusibili raffigurata in fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 186

IN EMERGENZA187
4

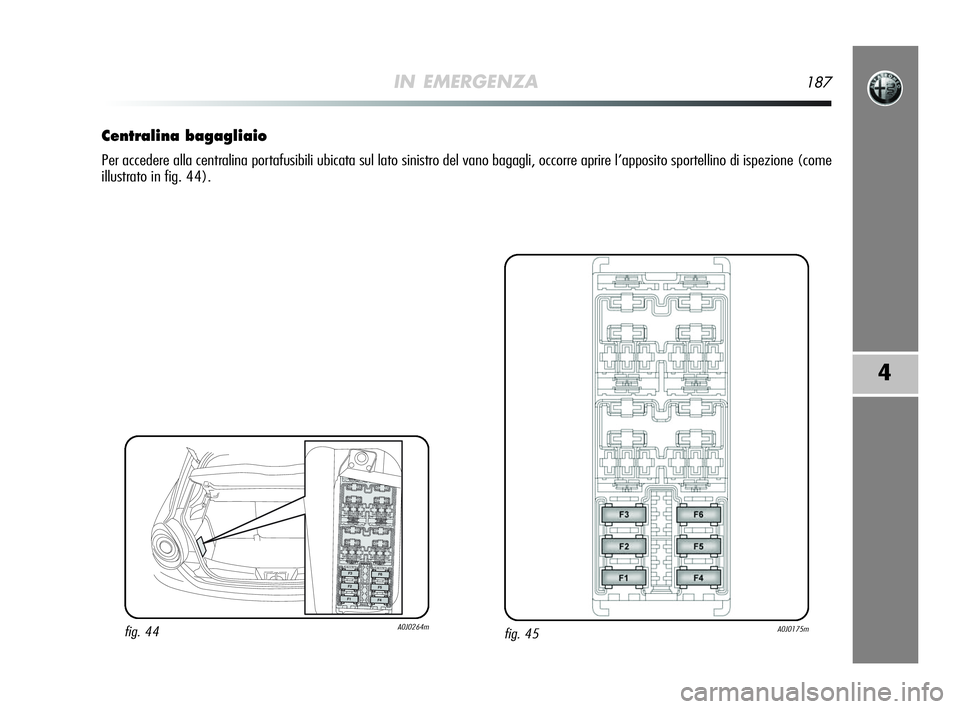

Centralina bagagliaio
Per accedere alla centralina portafusibili ubicata sul lato sinistro del vano bagagli, occorre aprire l’apposito sportellino di ispezione (come
illustrato in fig. 44).
fig. 45A0J0175mfig. 44A0J0264m


159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188IN EMERGENZA
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

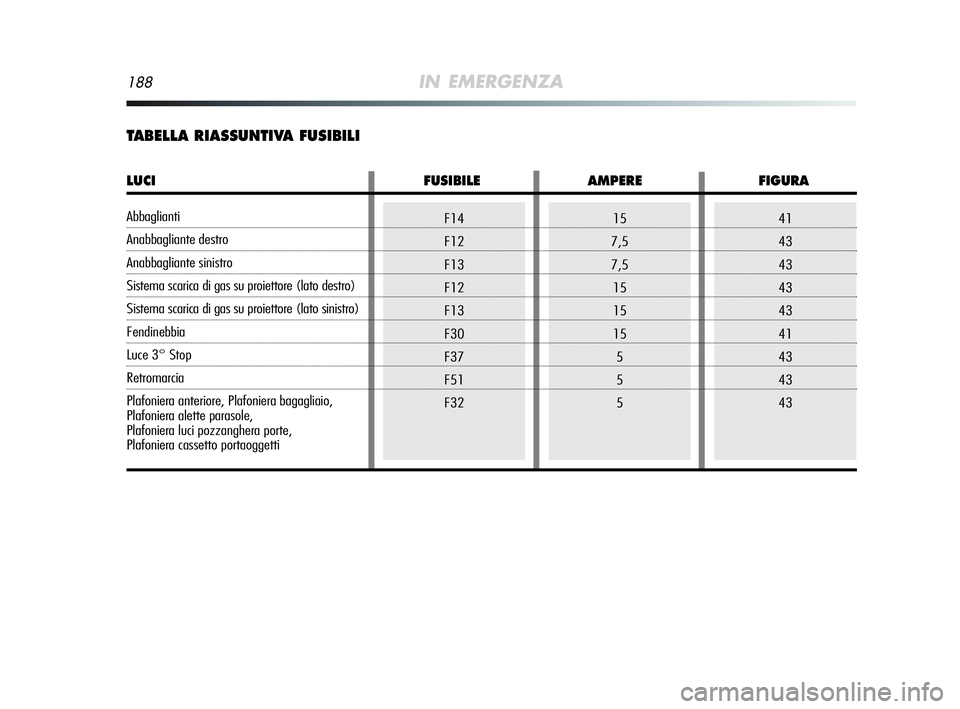

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbaglianti
Anabbagliante destro
Anabbagliante sinistro
Sistema scarica di gas su proiettore (lato destro)
Sistema scarica di gas su proiettore (lato sinistro)
Fendinebbia
Luce 3° Stop
Retromarcia
Plafoniera anteriore, Plafoniera bagagliaio,
Plafoniera alette parasole,
Plafoniera luci pozzanghera porte,
Plafoniera cassetto portaoggetti
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 188

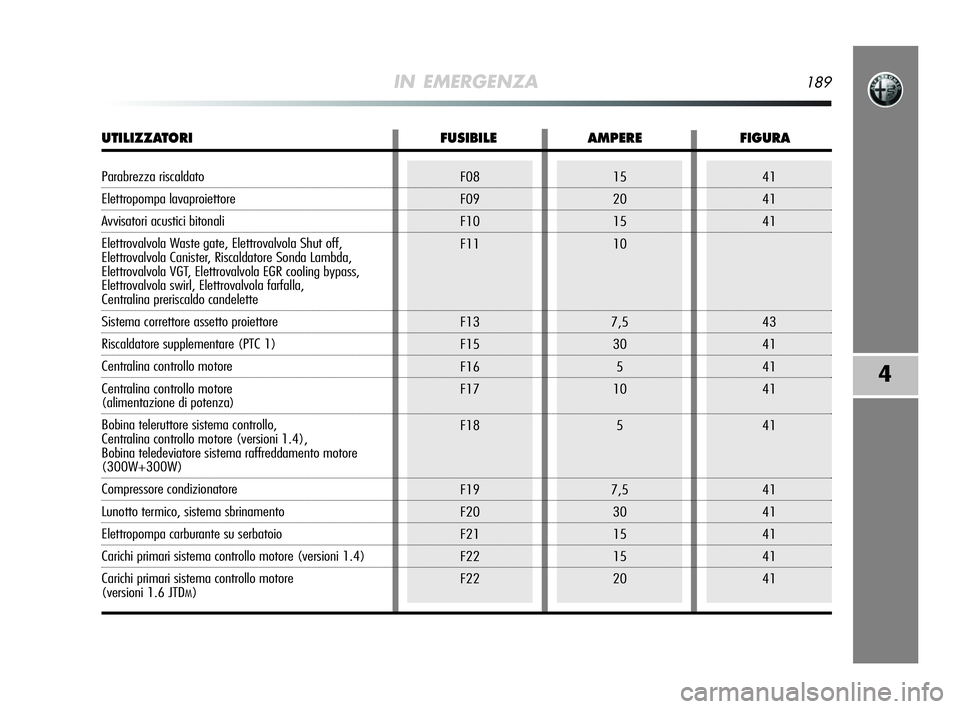

IN EMERGENZA189
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2215
20
15
10
7,5
30
5
10
5
7,5
30
15
15
20
4
UTILIZZATORI FUSIBILE AMPERE FIGURA
Parabrezza riscaldato
Elettropompa lavaproiettore
Avvisatori acustici bitonali
Elettrovalvola Waste gate, Elettrovalvola Shut off,
Elettrovalvola Canister, Riscaldatore Sonda Lambda,
Elettrovalvola VGT, Elettrovalvola EGR cooling bypass,
Elettrovalvola swirl, Elettrovalvola farfalla,
Centralina preriscaldo candelette
Sistema correttore assetto proiettore
Riscaldatore supplementare (PTC 1)
Centralina controllo motore
Centralina controllo motore
(alimentazione di potenza)
Bobina teleruttore sistema controllo,
Centralina controllo motore (versioni 1.4),
Bobina teledeviatore sistema raffreddamento motore
(300W+300W)
Compressore condizionatore
Lunotto termico, sistema sbrinamento
Elettropompa carburante su serbatoio
Carichi primari sistema controllo motore (versioni 1.4)
Carichi primari sistema controllo motore
(versioni 1.6 JTDM)
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 189

190IN EMERGENZA
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43
UTILIZZATORI FUSIBILE AMPERE FIGURA
Centralina controllo sistema frenante (centralina e gruppo elettrovalvole)
Centralina sistema guida elettrica
(alimentazione + chiave),
Centralina sistema freno (alimentazione + chiave),
Sensore imbardata su tunnel
Bobine teleruttore scarico chiave INT/A
su centralina fusibili motore
Autoradio, Centralina Blue&Me
TM, Centralina gestione
gruppo climatizzatore, Centralina sirena allarme,
Centralina controllo sistema volumetrici,
Presa di diagnosi esterna EOBD, Centralina
rilevazione pressione pneumatici
Quadro strumenti, Interruttore inserimento stop,
Sistema gestione proiettori a scarica di gas
Motorino bloccoporte su porte,
Motorino attuazione Safe Lock su porte,
Motorino sblocco portellone bagagliaio
Elettropompa lavacristallo/lavalunotto
Motorino elettrico alzacristallo completo
di centralina di controllo (porta lato guida)
Motorino elettrico alzacristallo completo
di centralina di controllo (porta lato passeggero)
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 190

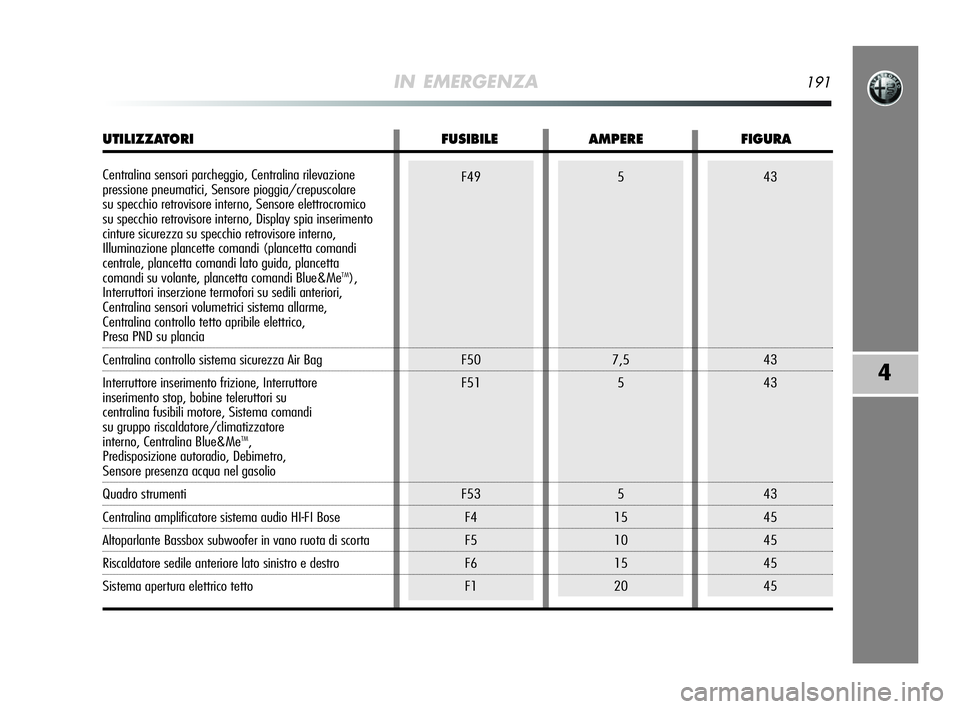

IN EMERGENZA191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20
UTILIZZATORI FUSIBILE AMPERE FIGURA
Centralina sensori parcheggio, Centralina rilevazione
pressione pneumatici, Sensore pioggia/crepuscolare
su specchio retrovisore interno, Sensore elettrocromico
su specchio retrovisore interno, Display spia inserimento
cinture sicurezza su specchio retrovisore interno,
Illuminazione plancette comandi (plancetta comandi
centrale, plancetta comandi lato guida, plancetta
comandi su volante, plancetta comandi Blue&Me
TM),
Interruttori inserzione termofori su sedili anteriori,
Centralina sensori volumetrici sistema allarme,
Centralina controllo tetto apribile elettrico,
Presa PND su plancia
Centralina controllo sistema sicurezza Air Bag
Interruttore inserimento frizione, Interruttore
inserimento stop, bobine teleruttori su
centralina fusibili motore, Sistema comandi
su gruppo riscaldatore/climatizzatore
interno, Centralina Blue&Me
TM,
Predisposizione autoradio, Debimetro,
Sensore presenza acqua nel gasolio
Quadro strumenti
Centralina amplificatore sistema audio HI-FI Bose
Altoparlante Bassbox subwoofer in vano ruota di scorta
Riscaldatore sedile anteriore lato sinistro e destro
Sistema apertura elettrico tetto
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 191
