168IN EMERGENZA

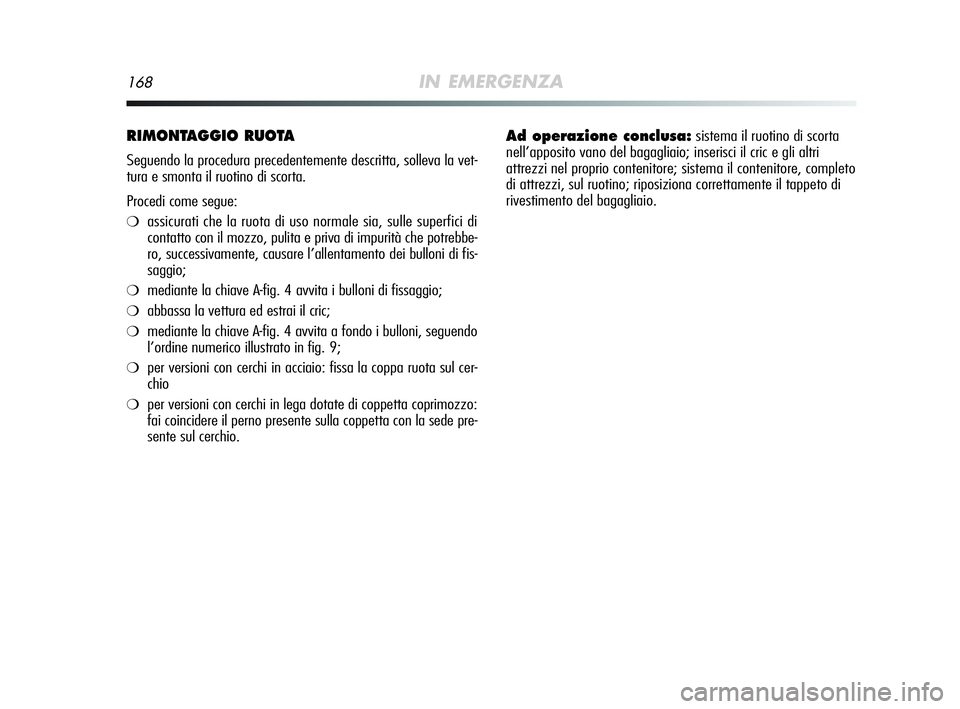

RIMONTAGGIO RUOTA
Seguendo la procedura precedentemente descritta, solleva la vet-
tura e smonta il ruotino di scorta.
Procedi come segue:
❍assicurati che la ruota di uso normale sia, sulle superfici di
contatto con il mozzo, pulita e priva di impurità che potrebbe-
ro, successivamente, causare l’allentamento dei bulloni di fis-
saggio;
❍mediante la chiave A-fig. 4 avvita i bulloni di fissaggio;
❍abbassa la vettura ed estrai il cric;
❍mediante la chiave A-fig. 4 avvita a fondo i bulloni, seguendo
l’ordine numerico illustrato in fig. 9;
❍per versioni con cerchi in acciaio: fissa la coppa ruota sul cer-
chio
❍per versioni con cerchi in lega dotate di coppetta coprimozzo:
fai coincidere il perno presente sulla coppetta con la sede pre-
sente sul cerchio.
Ad operazione conclusa:sistema il ruotino di scorta
nell’apposito vano del bagagliaio; inserisci il cric e gli altri
attrezzi nel proprio contenitore; sistema il contenitore, completo
di attrezzi, sul ruotino; riposiziona correttamente il tappeto di
rivestimento del bagagliaio.
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 168

IN EMERGENZA169
4
KIT “Fix&Go Automatic”
È ubicato nel bagagliaio. Nel contenitore del Kit è presente anche
il cacciavite e l’anello di traino. Il kit comprende:
❍una bomboletta A-fig. 13 contenente il liquido sigillante, do-
tata di: tubo di riempimento B e bollino adesivo C recante la
scritta “max. 80 km/h”, da mettere in posizione ben visibile
(es. sulla plancia portastrumenti) dopo la riparazione pneu-
matico;
❍un compressore D completo di manometro e raccordi;
❍pieghevole informativo fig. 14, utilizzato per un pronto uso cor-
retto del kit e successivamente da consegnare al personale che
dovrà maneggiare il pneumatico trattato con tale kit;
❍un paio di guanti reperibili nel vano laterale del compressore
stesso;
❍adattatori per il gonfiaggio di elementi diversi.AVVERTENZA Il liquido sigillante è efficace per temperature ester-
ne comprese tra –20°C e +50°C. Il liquido sigillante è inoltre sog-
getto a scadenza.
fig. 13A0J0112mfig. 14A0J0113m
Consegna il pieghevole al personale che dovrà ma-
neggiare il pneumatico trattato con il Kit Fix&Go
Automatic.
In caso di foratura, provocata da corpi estranei, è
possibile riparare pneumatici che abbiano subito
lesioni fino ad un diametro massimo pari a 4 mm
sul battistrada e sulla spalla del pneumatico.
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 169

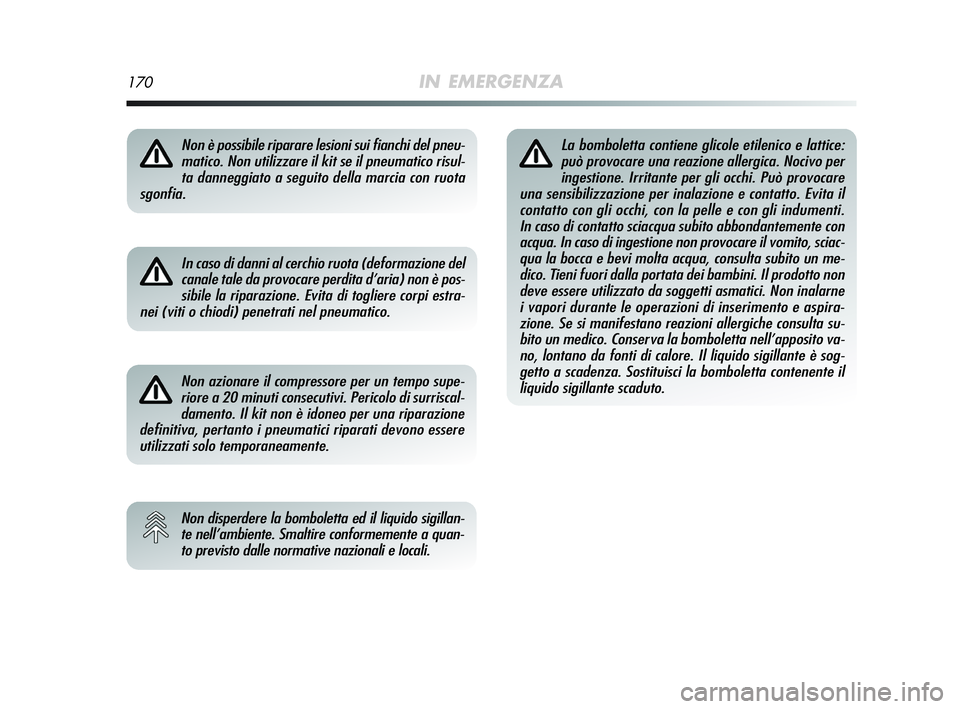

170IN EMERGENZA
Non è possibile riparare lesioni sui fianchi del pneu-
matico. Non utilizzare il kit se il pneumatico risul-
ta danneggiato a seguito della marcia con ruota
sgonfia.
In caso di danni al cerchio ruota (deformazione del
canale tale da provocare perdita d’aria) non è pos-
sibile la riparazione. Evita di togliere corpi estra-
nei (viti o chiodi) penetrati nel pneumatico.
Non azionare il compressore per un tempo supe-
riore a 20 minuti consecutivi. Pericolo di surriscal-
damento. Il kit non è idoneo per una riparazione
definitiva, pertanto i pneumatici riparati devono essere
utilizzati solo temporaneamente.
Non disperdere la bomboletta ed il liquido sigillan-
te nell’ambiente. Smaltire conformemente a quan-
to previsto dalle normative nazionali e locali.
La bomboletta contiene glicole etilenico e lattice:
può provocare una reazione allergica. Nocivo per
ingestione. Irritante per gli occhi. Può provocare
una sensibilizzazione per inalazione e contatto. Evita il
contatto con gli occhi, con la pelle e con gli indumenti.
In caso di contatto sciacqua subito abbondantemente con
acqua. In caso di ingestione non provocare il vomito, sciac-
qua la bocca e bevi molta acqua, consulta subito un me-
dico. Tieni fuori dalla portata dei bambini. Il prodotto non
deve essere utilizzato da soggetti asmatici. Non inalarne
i vapori durante le operazioni di inserimento e aspira-
zione. Se si manifestano reazioni allergiche consulta su-
bito un medico. Conserva la bomboletta nell’apposito va-
no, lontano da fonti di calore. Il liquido sigillante è sog-
getto a scadenza. Sostituisci la bomboletta contenente il
liquido sigillante scaduto.
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 170

IN EMERGENZA171
4

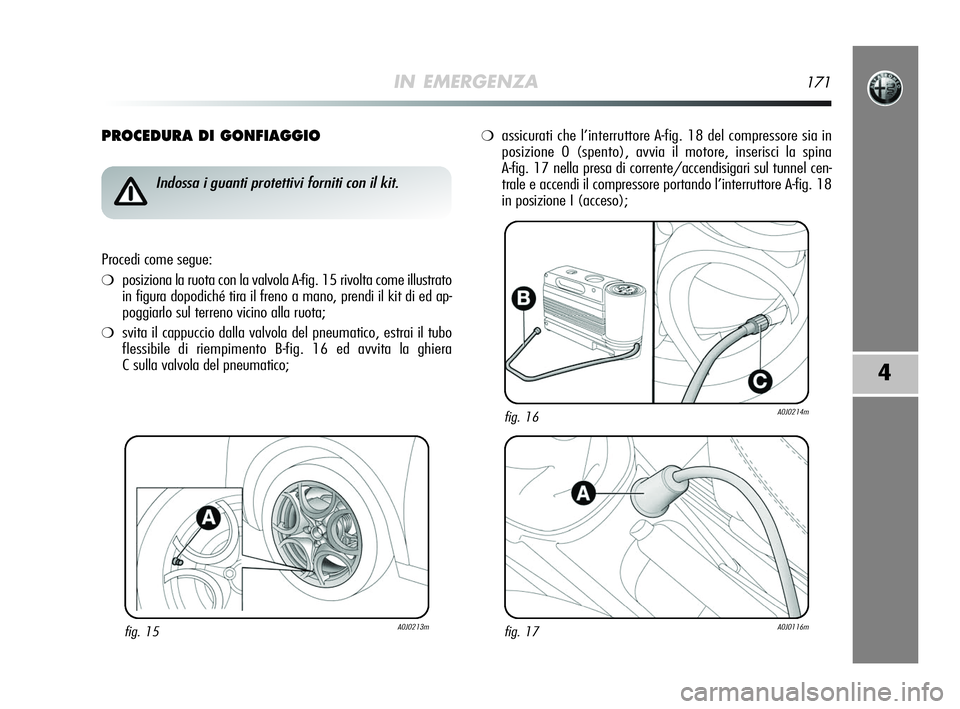

PROCEDURA DI GONFIAGGIO
fig. 15A0J0213m
Indossa i guanti protettivi forniti con il kit.
Procedi come segue:
❍posiziona la ruota con la valvola A-fig. 15 rivolta come illustrato
in figura dopodiché tira il freno a mano, prendi il kit di ed ap-
poggiarlo sul terreno vicino alla ruota;
❍svita il cappuccio dalla valvola del pneumatico, estrai il tubo
flessibile di riempimento B-fig. 16 ed avvita la ghiera
C sulla valvola del pneumatico;
❍assicurati che l’interruttore A-fig. 18 del compressore sia in
posizione 0 (spento), avvia il motore, inserisci la spina
A-fig. 17 nella presa di corrente/accendisigari sul tunnel cen-
trale e accendi il compressore portando l’interruttore A-fig. 18
in posizione I (acceso);
fig. 17A0J0116m
fig. 16A0J0214m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 171

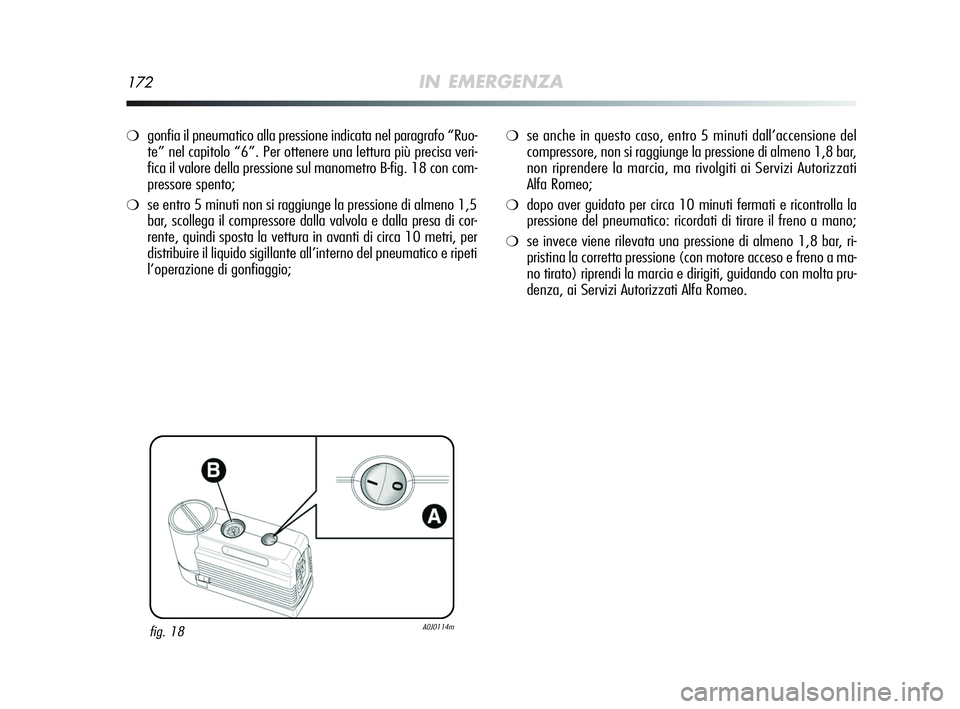

172IN EMERGENZA
❍gonfia il pneumatico alla pressione indicata nel paragrafo “Ruo-
te” nel capitolo “6”. Per ottenere una lettura più precisa veri-
fica il valore della pressione sul manometro B-fig. 18 con com-
pressore spento;
❍se entro 5 minuti non si raggiunge la pressione di almeno 1,5
bar, scollega il compressore dalla valvola e dalla presa di cor-
rente, quindi sposta la vettura in avanti di circa 10 metri, per
distribuire il liquido sigillante all’interno del pneumatico e ripeti
l’operazione di gonfiaggio;
fig. 18A0J0114m
❍se anche in questo caso, entro 5 minuti dall’accensione del
compressore, non si raggiunge la pressione di almeno 1,8 bar,
non riprendere la marcia, ma rivolgiti ai Servizi Autorizzati
Alfa Romeo;
❍dopo aver guidato per circa 10 minuti fermati e ricontrolla la
pressione del pneumatico: ricordati di tirare il freno a mano;
❍se invece viene rilevata una pressione di almeno 1,8 bar, ri-
pristina la corretta pressione (con motore acceso e freno a ma-
no tirato) riprendi la marcia e dirigiti, guidando con molta pru-
denza, ai Servizi Autorizzati Alfa Romeo.
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 172

IN EMERGENZA173
4
fig. 19A0J0225m
A

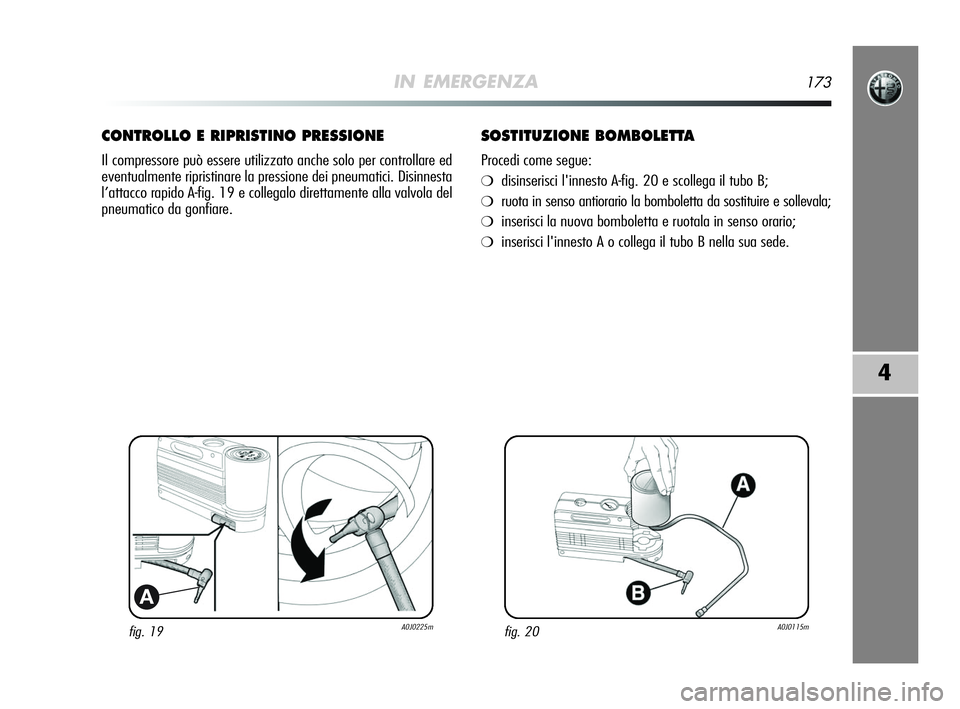

CONTROLLO E RIPRISTINO PRESSIONE
Il compressore può essere utilizzato anche solo per controllare ed
eventualmente ripristinare la pressione dei pneumatici. Disinnesta
l’attacco rapido A-fig. 19 e collegalo direttamente alla valvola del
pneumatico da gonfiare.
SOSTITUZIONE BOMBOLETTA
Procedi come segue:
❍disinserisci l'innesto A-fig. 20 e scollega il tubo B;
❍ruota in senso antiorario la bomboletta da sostituire e sollevala;
❍inserisci la nuova bomboletta e ruotala in senso orario;
❍inserisci l'innesto A o collega il tubo B nella sua sede.
fig. 20A0J0115m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 173

174IN EMERGENZA

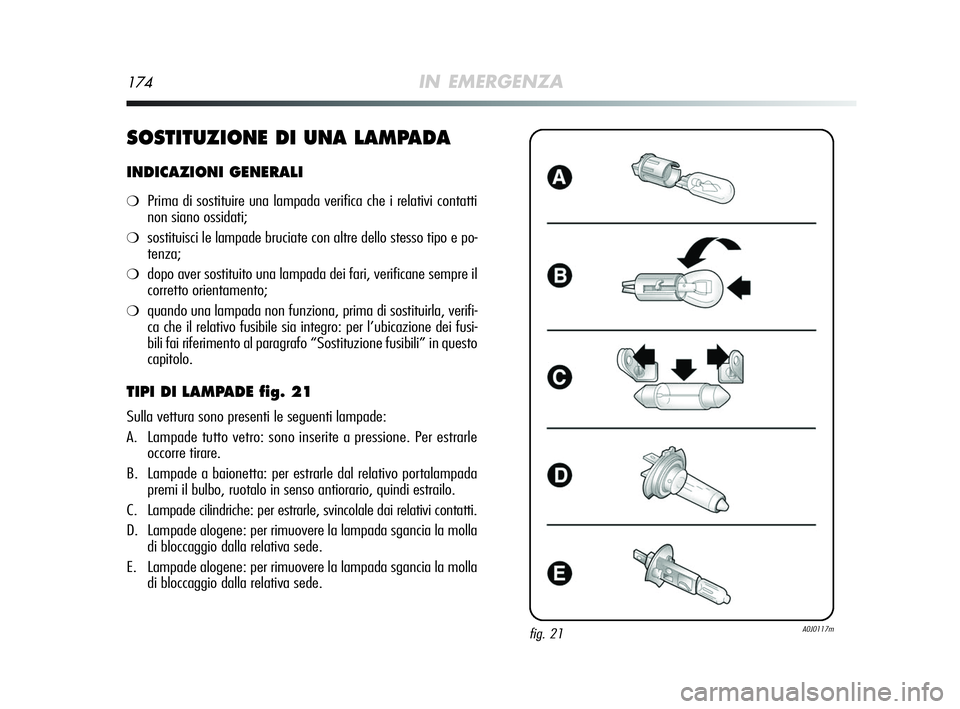

SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❍Prima di sostituire una lampada verifica che i relativi contatti
non siano ossidati;
❍sostituisci le lampade bruciate con altre dello stesso tipo e po-
tenza;
❍dopo aver sostituito una lampada dei fari, verificane sempre il
corretto orientamento;
❍quando una lampada non funziona, prima di sostituirla, verifi-
ca che il relativo fusibile sia integro: per l’ubicazione dei fusi-
bili fai riferimento al paragrafo “Sostituzione fusibili” in questo
capitolo.
TIPI DI LAMPADE fig. 21
Sulla vettura sono presenti le seguenti lampade:
A. Lampade tutto vetro: sono inserite a pressione. Per estrarle
occorre tirare.
B. Lampade a baionetta: per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
C. Lampade cilindriche: per estrarle, svincolale dai relativi contatti.
D. Lampade alogene: per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
E. Lampade alogene: per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
fig. 21A0J0117m
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 174

5/21W
–
55W
55W
D1S
21W
21W
5W
–
–
5W
55W
21W
21W
10W
5W
5W
5WA
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A
IN EMERGENZA175
4
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W
Lampade Tipo Potenza Rif. figura
Posizione anteriore/Luci diurne
Posizione posteriore
Anabbaglianti
Abbaglianti
Abbaglianti/Anabbaglianti
(versioni con fari Bixenon) (ove previsti)
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Targa
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore
Plafoniera bagagliaio
Plafoniera cassetto portaoggetti
Plafoniera luci pozzanghera
159-196 Alfa IT MiTo 12-11-2008 15:33 Pagina 175
