8CONOSCENZA DELLA VETTURA

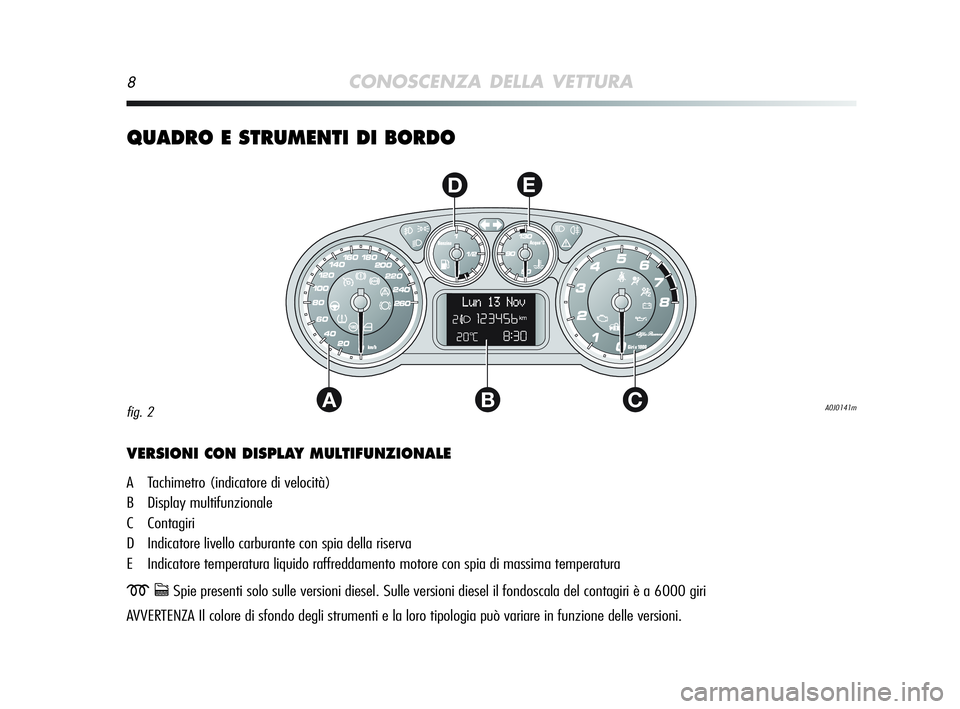

QUADRO E STRUMENTI DI BORDO
AC
DE
B
VERSIONI CON DISPLAY MULTIFUNZIONALE
A Tachimetro (indicatore di velocità)
B Display multifunzionale
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
A0J0141mfig. 2
001-126 Alfa IT MiTo 12-11-2008 15:11 Pagina 8

CONOSCENZA DELLA VETTURA9
1
AC
DE
B

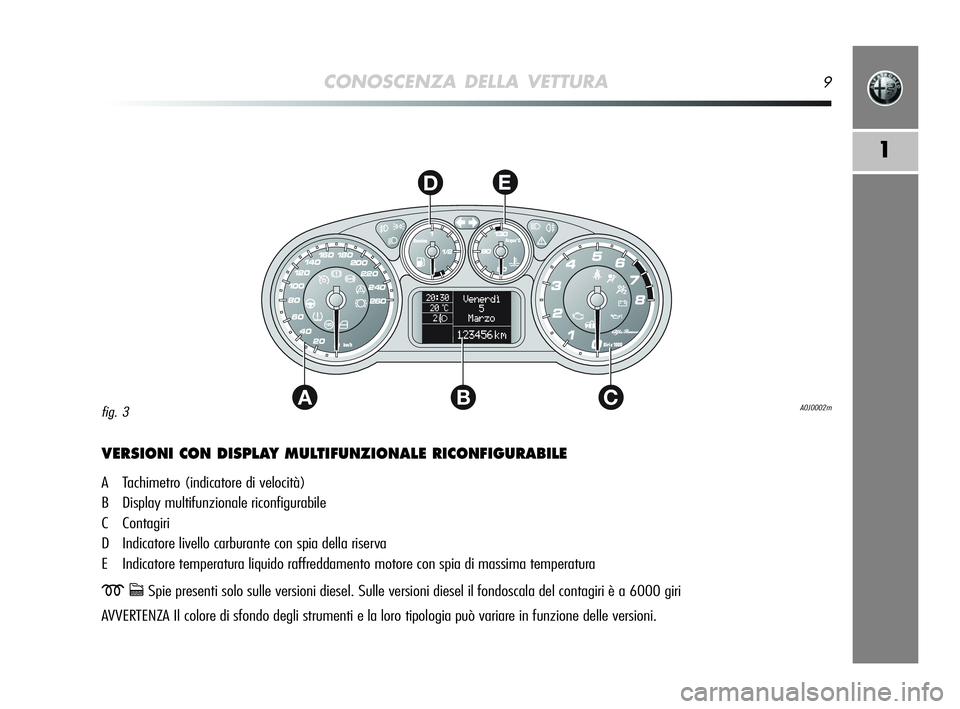

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Display multifunzionale riconfigurabile
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
A0J0002mfig. 3
001-126 Alfa IT MiTo 12-11-2008 15:11 Pagina 9

10CONOSCENZA DELLA VETTURA
AC
DE
B

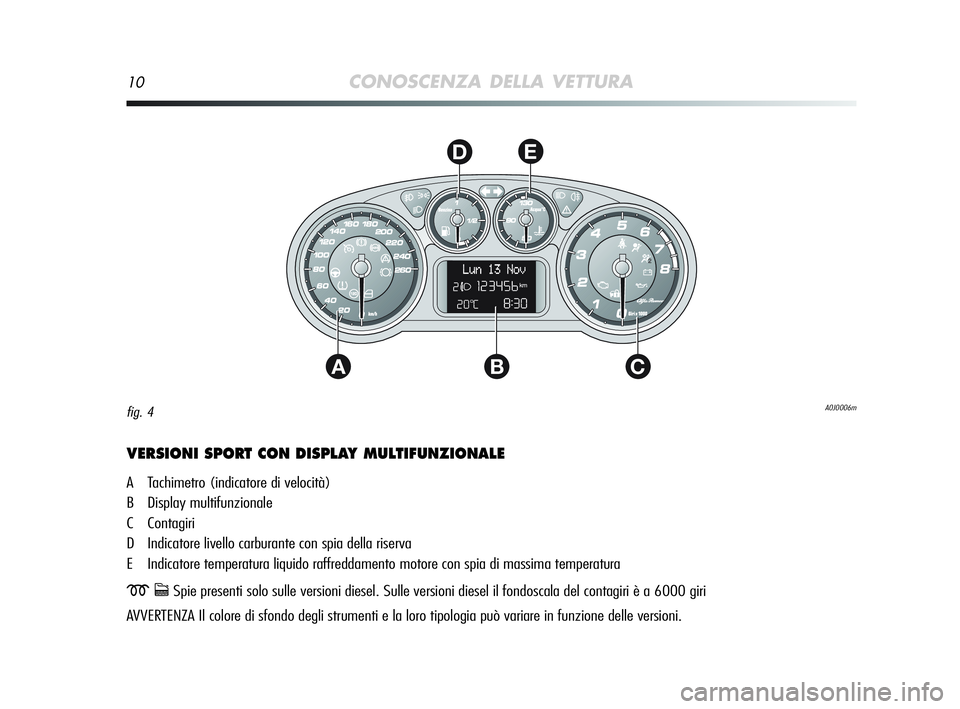

VERSIONI SPORT CON DISPLAY MULTIFUNZIONALE
A Tachimetro (indicatore di velocità)
B Display multifunzionale
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
A0J0006mfig. 4
001-126 Alfa IT MiTo 12-11-2008 15:11 Pagina 10

CONOSCENZA DELLA VETTURA11
1
AC
DE
B

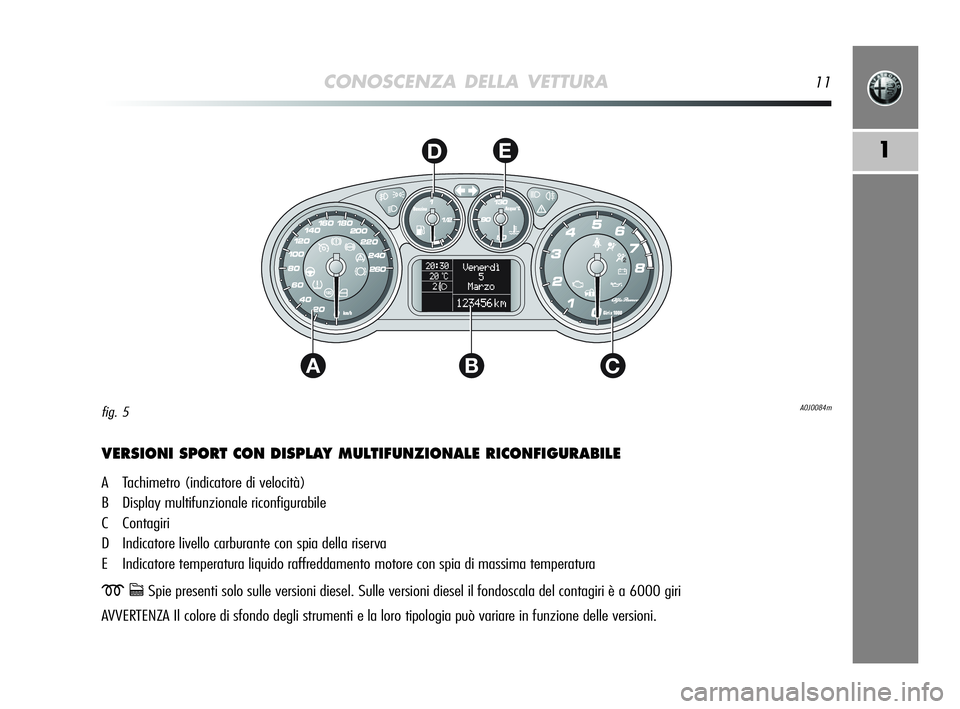

VERSIONI SPORT CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Display multifunzionale riconfigurabile
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondoscala del contagiri è a 6000 giri
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
A0J0084mfig. 5
001-126 Alfa IT MiTo 12-11-2008 15:11 Pagina 11

12CONOSCENZA DELLA VETTURA
TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura.
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente nel serba-
toio.
0 - serbatoio vuoto.
1 - serbatoio pieno
La spia sull’indicatore si accende quando nel serbatoio sono rima-
sti dai 5 ai 7 litri di combustibile; in questo caso effettua il riforni-
mento il più presto possibile.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di raffreddamento mo-
tore. La spia sull’indicatore si accende per segnalare un aumento
della temperatura del liquido di raffreddamento; in questo caso spe-
gni il motore e rivolgiti ai Servizi Autorizzati Alfa Romeo.
SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico e/o av-
viso acustico dove il quadro di bordo lo permette. Tali segnalazio-
ni sono sintetiche e cautelative e non devono essere considerate
esaustive e/o alternative a quanto specificato nel presente Libret-
to Uso e Manutenzione, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fare sempre e comunque
riferimento a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi dopo alcuni secondi. La spia
(o il simbolo sul display) si accende quando il livello del
liquido freni nella vaschetta scende sotto il livello minimo, a cau-
sa di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia (o il simbolo sul display) si
accende quando viene inserito il freno a mano. Se la vettura è in
movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
x
001-126 Alfa IT MiTo 12-11-2008 15:11 Pagina 12

CONOSCENZA DELLA VETTURA13
1

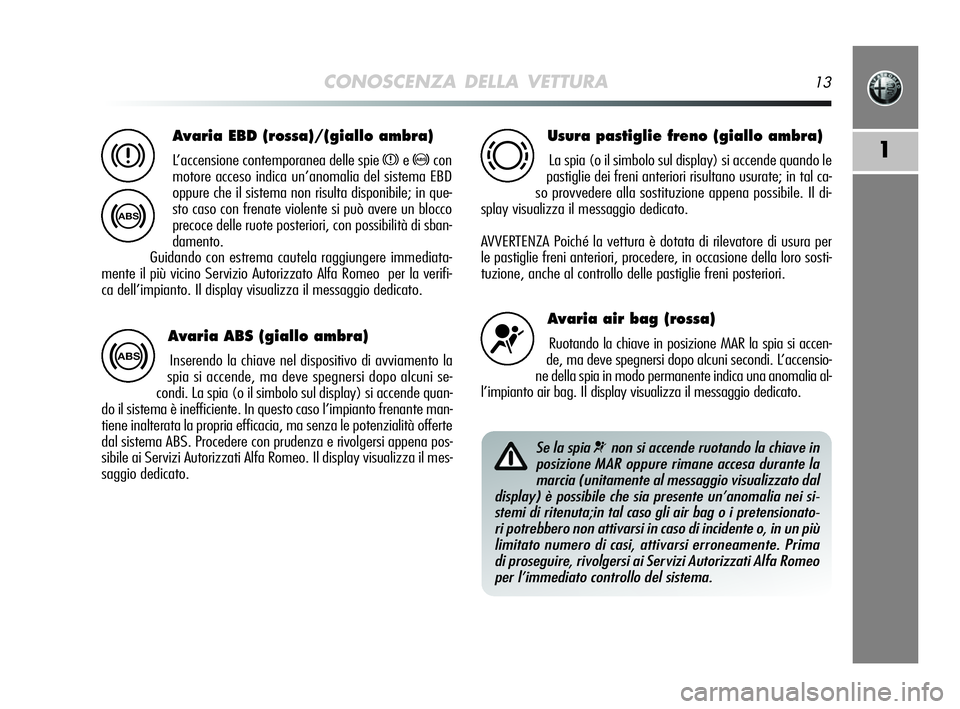

Avaria EBD (rossa)/(giallo ambra)
L’accensione contemporanea delle spie xe>con
motore acceso indica un’anomalia del sistema EBD
oppure che il sistema non risulta disponibile; in que-
sto caso con frenate violente si può avere un blocco
precoce delle ruote posteriori, con possibilità di sban-
damento.
Guidando con estrema cautela raggiungere immediata-
mente il più vicino Servizio Autorizzato Alfa Romeo per la verifi-
ca dell’impianto. Il display visualizza il messaggio dedicato.x
>
Usura pastiglie freno (giallo ambra)
La spia (o il simbolo sul display) si accende quando le
pastiglie dei freni anteriori risultano usurate; in tal ca-
so provvedere alla sostituzione appena possibile. Il di-
splay visualizza il messaggio dedicato.
AVVERTENZA Poiché la vettura è dotata di rilevatore di usura per
le pastiglie freni anteriori, procedere, in occasione della loro sosti-
tuzione, anche al controllo delle pastiglie freni posteriori.d
Avaria ABS (giallo ambra)
Inserendo la chiave nel dispositivo di avviamento la
spia si accende, ma deve spegnersi dopo alcuni se-
condi. La spia (o il simbolo sul display) si accende quan-
do il sistema è inefficiente. In questo caso l’impianto frenante man-
tiene inalterata la propria efficacia, ma senza le potenzialità offerte
dal sistema ABS. Procedere con prudenza e rivolgersi appena pos-
sibile ai Servizi Autorizzati Alfa Romeo. Il display visualizza il mes-
saggio dedicato.>
Avaria air bag (rossa)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. L’accensio-
ne della spia in modo permanente indica una anomalia al-
l’impianto air bag. Il display visualizza il messaggio dedicato.¬
Se la spia ¬non si accende ruotando la chiave in
posizione MAR oppure rimane accesa durante la
marcia (unitamente al messaggio visualizzato dal
display) è possibile che sia presente un’anomalia nei si-
stemi di ritenuta;in tal caso gli air bag o i pretensionato-
ri potrebbero non attivarsi in caso di incidente o, in un più
limitato numero di casi, attivarsi erroneamente. Prima
di proseguire, rivolgersi ai Servizi Autorizzati Alfa Romeo
per l’immediato controllo del sistema.
001-126 Alfa IT MiTo 12-11-2008 15:11 Pagina 13

14CONOSCENZA DELLA VETTURA

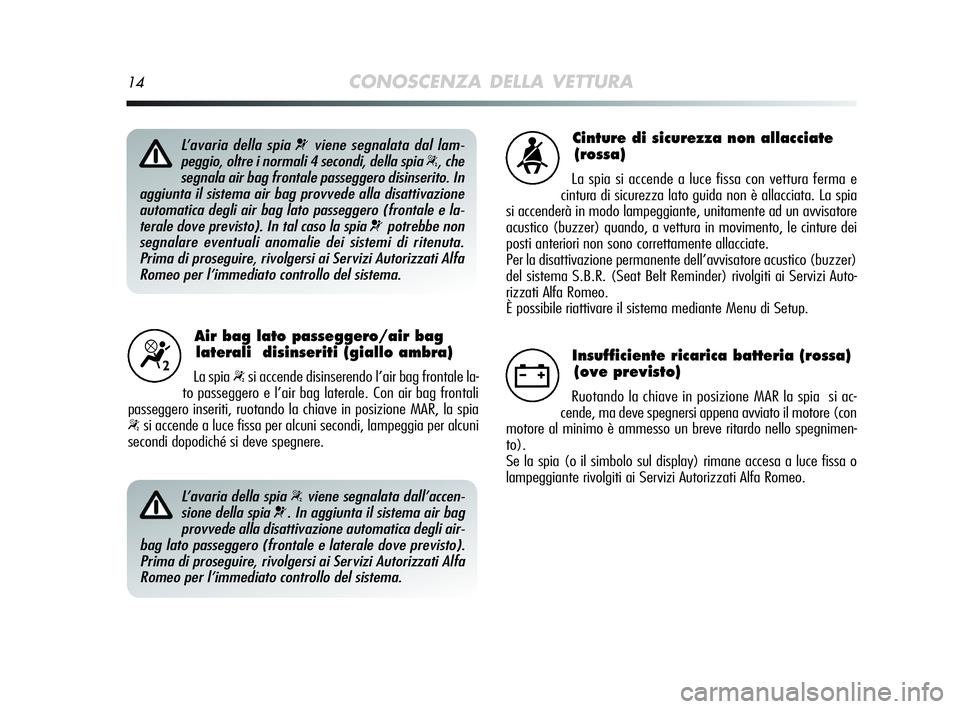

Air bag lato passeggero/air bag
laterali disinseriti (giallo ambra)
La spia “si accende disinserendo l’air bag frontale la-
to passeggero e l’air bag laterale. Con air bag frontali
passeggero inseriti, ruotando la chiave in posizione MAR, la spia
“si accende a luce fissa per alcuni secondi, lampeggia per alcuni
secondi dopodiché si deve spegnere.
“
L’avaria della spia “viene segnalata dall’accen-
sione della spia
¬. In aggiunta il sistema air bag
provvede alla disattivazione automatica degli air-
bag lato passeggero (frontale e laterale dove previsto).
Prima di proseguire, rivolgersi ai Servizi Autorizzati Alfa
Romeo per l’immediato controllo del sistema.
Cinture di sicurezza non allacciate
(rossa)
La spia si accende a luce fissa con vettura ferma e
cintura di sicurezza lato guida non è allacciata. La spia
si accenderà in modo lampeggiante, unitamente ad un avvisatore
acustico (buzzer) quando, a vettura in movimento, le cinture dei
posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell’avvisatore acustico (buzzer)
del sistema S.B.R. (Seat Belt Reminder) rivolgiti ai Servizi Auto-
rizzati Alfa Romeo.
È possibile riattivare il sistema mediante Menu di Setup.<
Insufficiente ricarica batteria (rossa)
(ove previsto)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi appena avviato il motore (con
motore al minimo è ammesso un breve ritardo nello spegnimen-
to).
Se la spia (o il simbolo sul display) rimane accesa a luce fissa o
lampeggiante rivolgiti ai Servizi Autorizzati Alfa Romeo.w
L’avaria della spia ¬viene segnalata dal lam-
peggio, oltre i normali 4 secondi, della spia
“, che
segnala air bag frontale passeggero disinserito. In
aggiunta il sistema air bag provvede alla disattivazione
automatica degli air bag lato passeggero (frontale e la-
terale dove previsto). In tal caso la spia
¬potrebbe non
segnalare eventuali anomalie dei sistemi di ritenuta.
Prima di proseguire, rivolgersi ai Servizi Autorizzati Alfa
Romeo per l’immediato controllo del sistema.
001-126 Alfa IT MiTo 12-11-2008 15:11 Pagina 14

CONOSCENZA DELLA VETTURA15
1

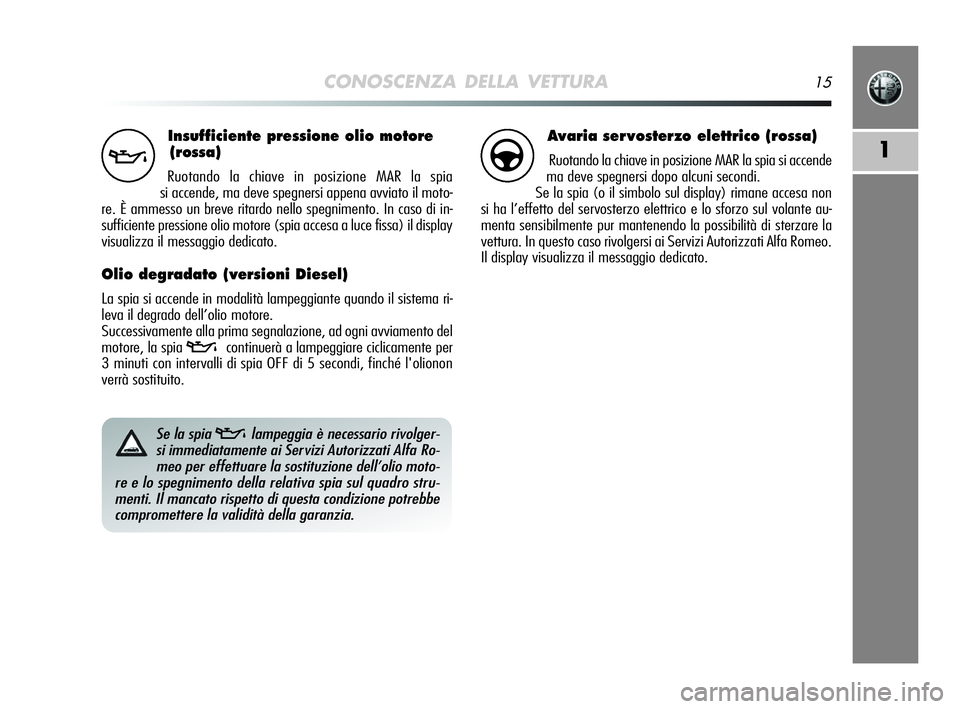

Insufficiente pressione olio motore
(rossa)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi appena avviato il moto-
re. È ammesso un breve ritardo nello spegnimento. In caso di in-
sufficiente pressione olio motore (spia accesa a luce fissa) il display
visualizza il messaggio dedicato.
Olio degradato (versioni Diesel)
La spia si accende in modalità lampeggiante quando il sistema ri-
leva il degrado dell’olio motore.
Successivamente alla prima segnalazione, ad ogni avviamento del
motore, la spia
vcontinuerà a lampeggiare ciclicamente per
3 minuti con intervalli di spia OFF di 5 secondi, finché l'olionon
verrà sostituito.
v
Se la spia vlampeggia è necessario rivolger-
si immediatamente ai Servizi Autorizzati Alfa Ro-
meo per effettuare la sostituzione dell’olio moto-
re e lo spegnimento della relativa spia sul quadro stru-
menti. Il mancato rispetto di questa condizione potrebbe
compromettere la validità della garanzia.
Avaria ser vosterzo elettrico (rossa)
Ruotando la chiave in posizione MAR la spia si accende
ma deve spegnersi dopo alcuni secondi.
Se la spia (o il simbolo sul display) rimane accesa non
si ha l’effetto del servosterzo elettrico e lo sforzo sul volante au-
menta sensibilmente pur mantenendo la possibilità di sterzare la
vettura. In questo caso rivolgersi ai Servizi Autorizzati Alfa Romeo.
Il display visualizza il messaggio dedicato.g
