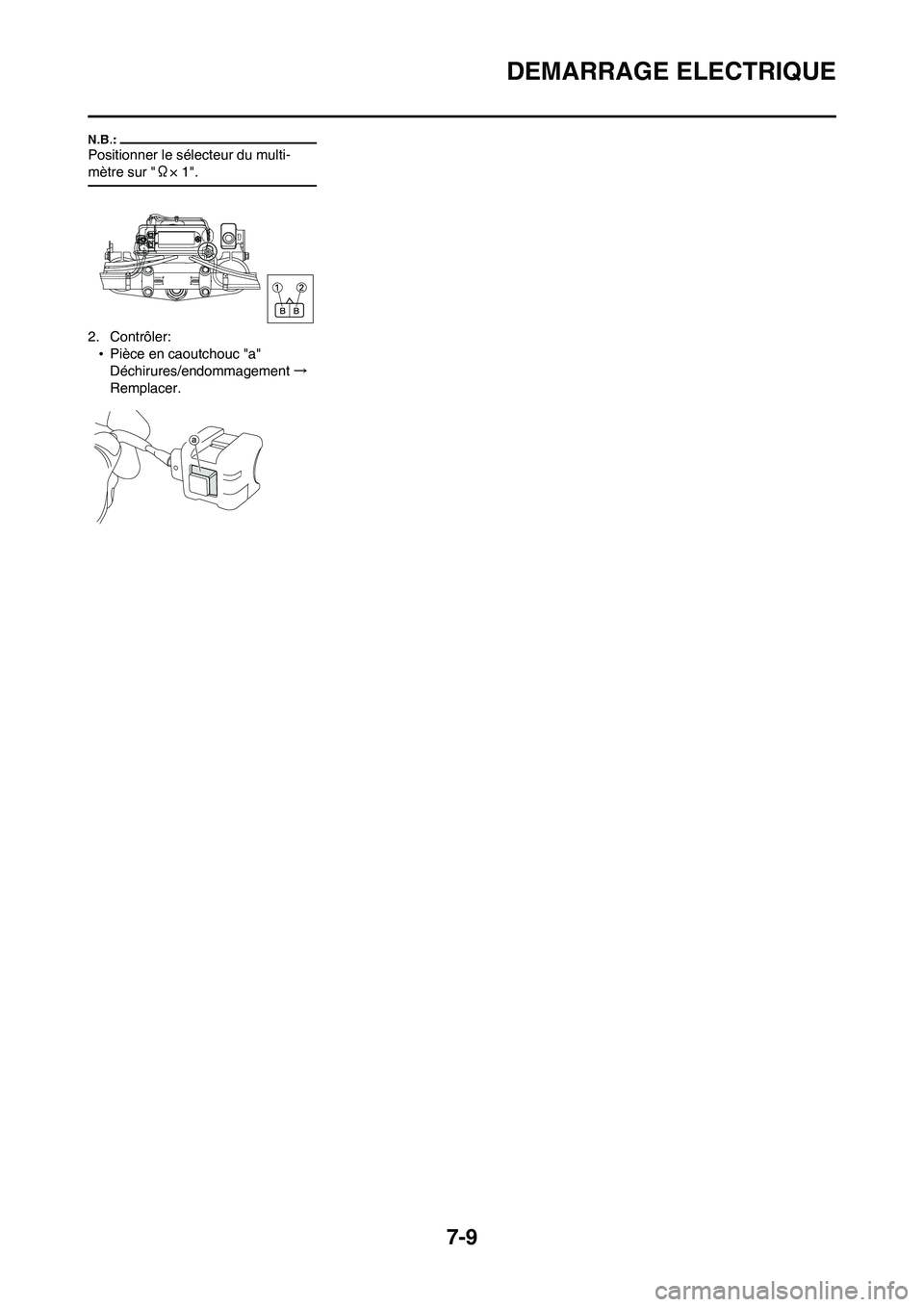

7-9
DEMARRAGE ELECTRIQUE
Positionner le sélecteur du multi-
mètre sur "Ω× 1".
2. Contrôler:
•Pièce en caoutchouc "a"
Déchirures/endommagement→
Remplacer.

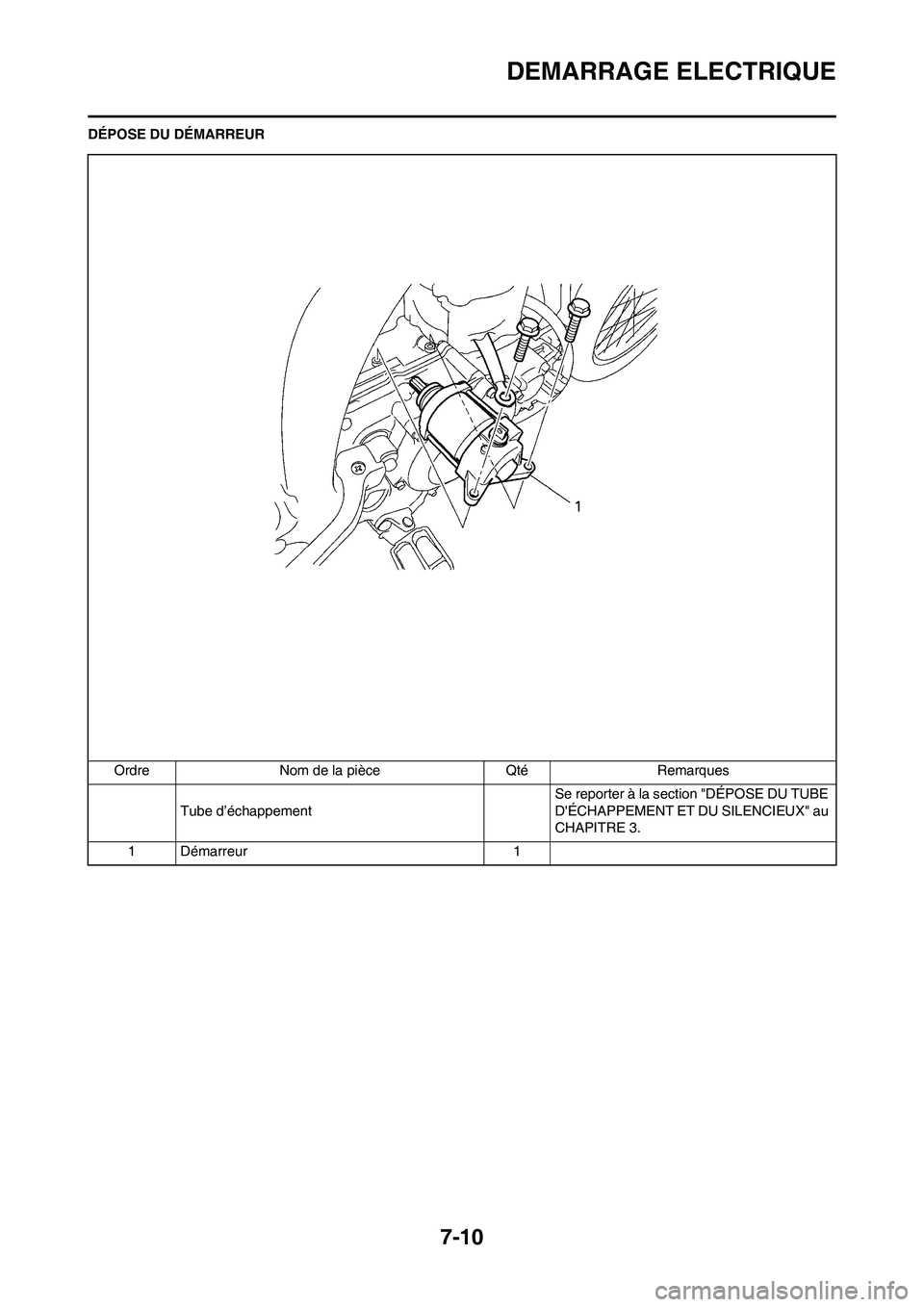

7-10
DEMARRAGE ELECTRIQUE
DÉPOSE DU DÉMARREUR
Ordre Nom de la pièce Qté Remarques
Tube d’échappementSe reporter à la section "DÉPOSE DU TUBE
D'ÉCHAPPEMENT ET DU SILENCIEUX" au
CHAPITRE 3.
1 Démarreur 1

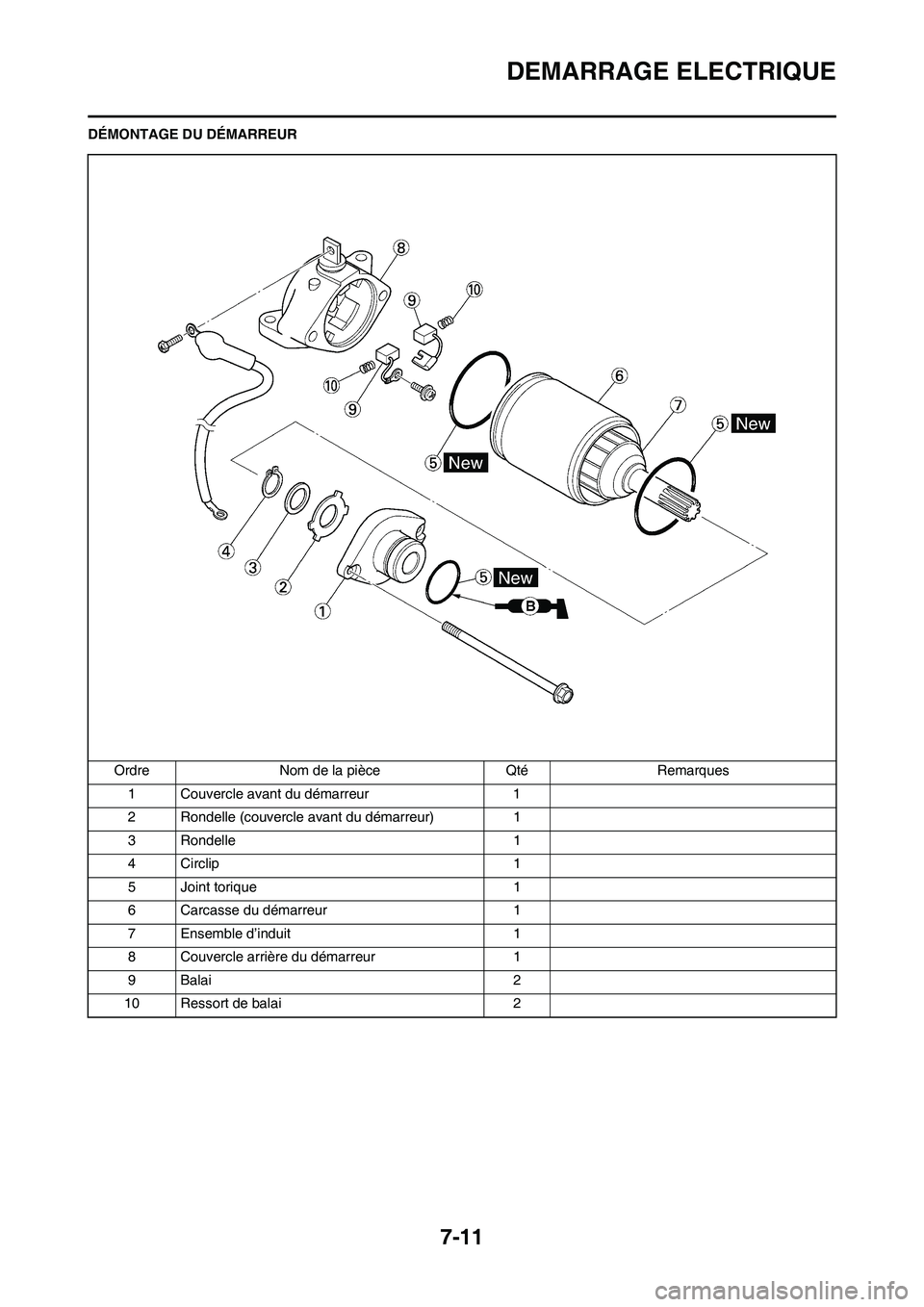

7-11
DEMARRAGE ELECTRIQUE
DÉMONTAGE DU DÉMARREUR
Ordre Nom de la pièce Qté Remarques
1 Couvercle avant du démarreur 1
2 Rondelle (couvercle avant du démarreur) 1
3 Rondelle 1
4 Circlip 1
5 Joint torique 1
6 Carcasse du démarreur 1
7 Ensemble d’induit 1
8 Couvercle arrière du démarreur 1
9 Balai 2
10 Ressort de balai 2

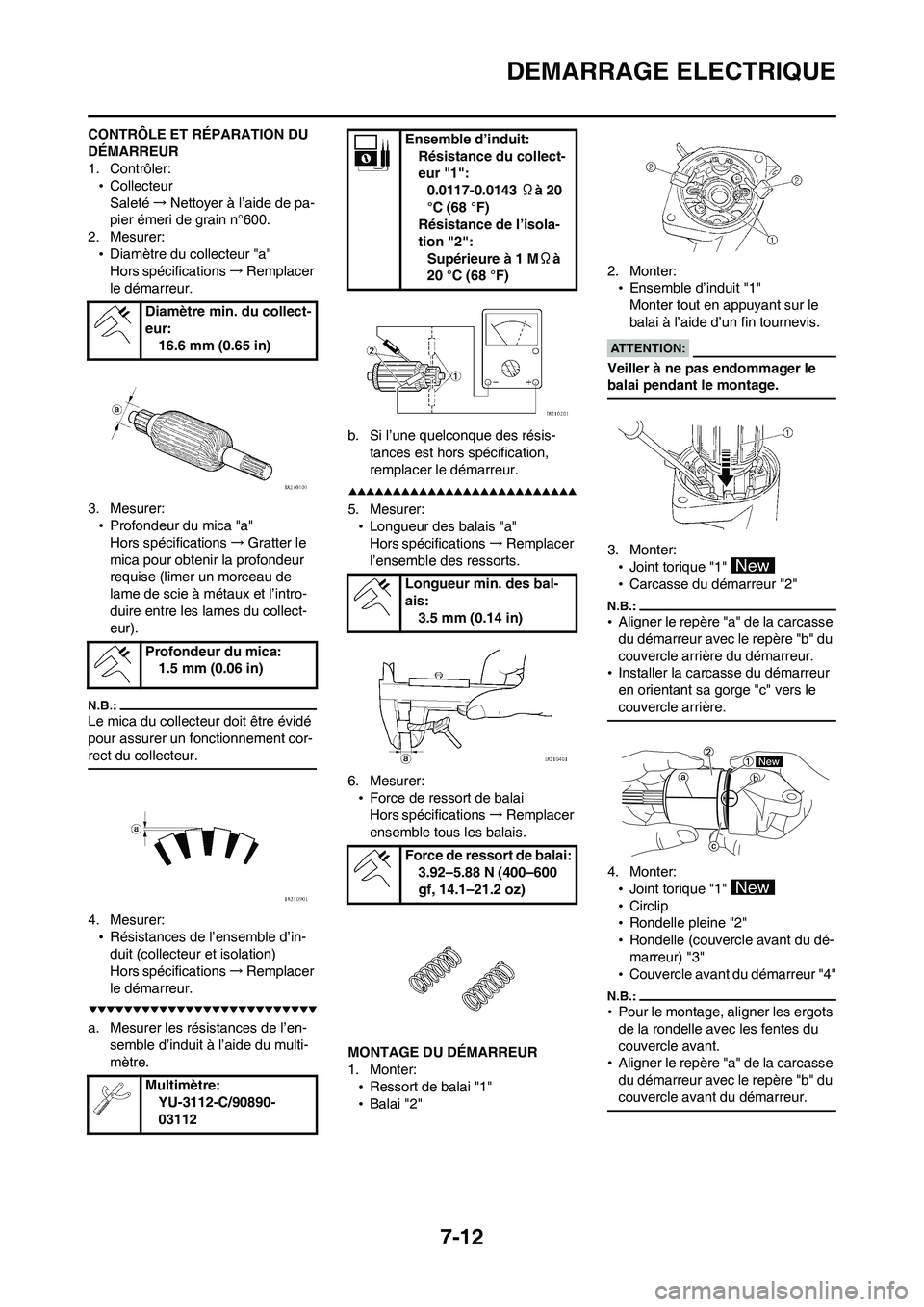

7-12
DEMARRAGE ELECTRIQUE
CONTRÔLE ET RÉPARATION DU
DÉMARREUR
1. Contrôler:
•Collecteur
Saleté→Nettoyer à l’aide de pa-
pier émeri de grain n°600.
2. Mesurer:
•Diamètre du collecteur "a"
Hors spécifications→Remplacer
le démarreur.
3. Mesurer:
•Profondeur du mica "a"
Hors spécifications→Gratter le
mica pour obtenir la profondeur
requise (limer un morceau de
lame de scie à métaux et l’intro-
duire entre les lames du collect-
eur).
Le mica du collecteur doit être évidé
pour assurer un fonctionnement cor-
rect du collecteur.
4. Mesurer:
•Résistances de l’ensemble d’in-
duit (collecteur et isolation)
Hors spécifications→Remplacer
le démarreur.
a. Mesurer les résistances de l’en-
semble d’induit à l’aide du multi-
mètre.b. Si l’une quelconque des résis-
tances est hors spécification,
remplacer le démarreur.
5. Mesurer:
•Longueur des balais "a"
Hors spécifications→Remplacer
l’ensemble des ressorts.
6. Mesurer:
•Force de ressort de balai
Hors spécifications→Remplacer
ensemble tous les balais.
MONTAGE DU DÉMARREUR
1. Monter:
•Ressort de balai "1"
•Balai "2"2. Monter:
•Ensemble d’induit "1"
Monter tout en appuyant sur le
balai à l’aide d’un fin tournevis.
Veiller à ne pas endommager le
balai pendant le montage.
3. Monter:
•Joint torique "1"
•Carcasse du démarreur "2"
•Aligner le repère "a" de la carcasse
du démarreur avec le repère "b" du
couvercle arrière du démarreur.
•Installer la carcasse du démarreur
en orientant sa gorge "c" vers le
couvercle arrière.
4. Monter:
•Joint torique "1"
•Circlip
•Rondelle pleine "2"
•Rondelle (couvercle avant du dé-
marreur) "3"
•Couvercle avant du démarreur "4"
•Pour le montage, aligner les ergots
de la rondelle avec les fentes du
couvercle avant.
•Aligner le repère "a" de la carcasse
du démarreur avec le repère "b" du
couvercle avant du démarreur.
Diamètre min. du collect-
eur:
16.6 mm (0.65 in)
Profondeur du mica:
1.5 mm (0.06 in)
Multimètre:
YU-3112-C/90890-
03112
Ensemble d’induit:
Résistance du collect-
eur "1":
0.0117-0.0143 Ωà 20
°C (68 °F)
Résistance de l’isola-
tion "2":
Supérieure à 1 MΩà
20 °C (68 °F)
Longueur min. des bal-
ais:
3.5 mm (0.14 in)
Force de ressort de balai:
3.92–5.88 N (400–600
gf, 14.1–21.2 oz)

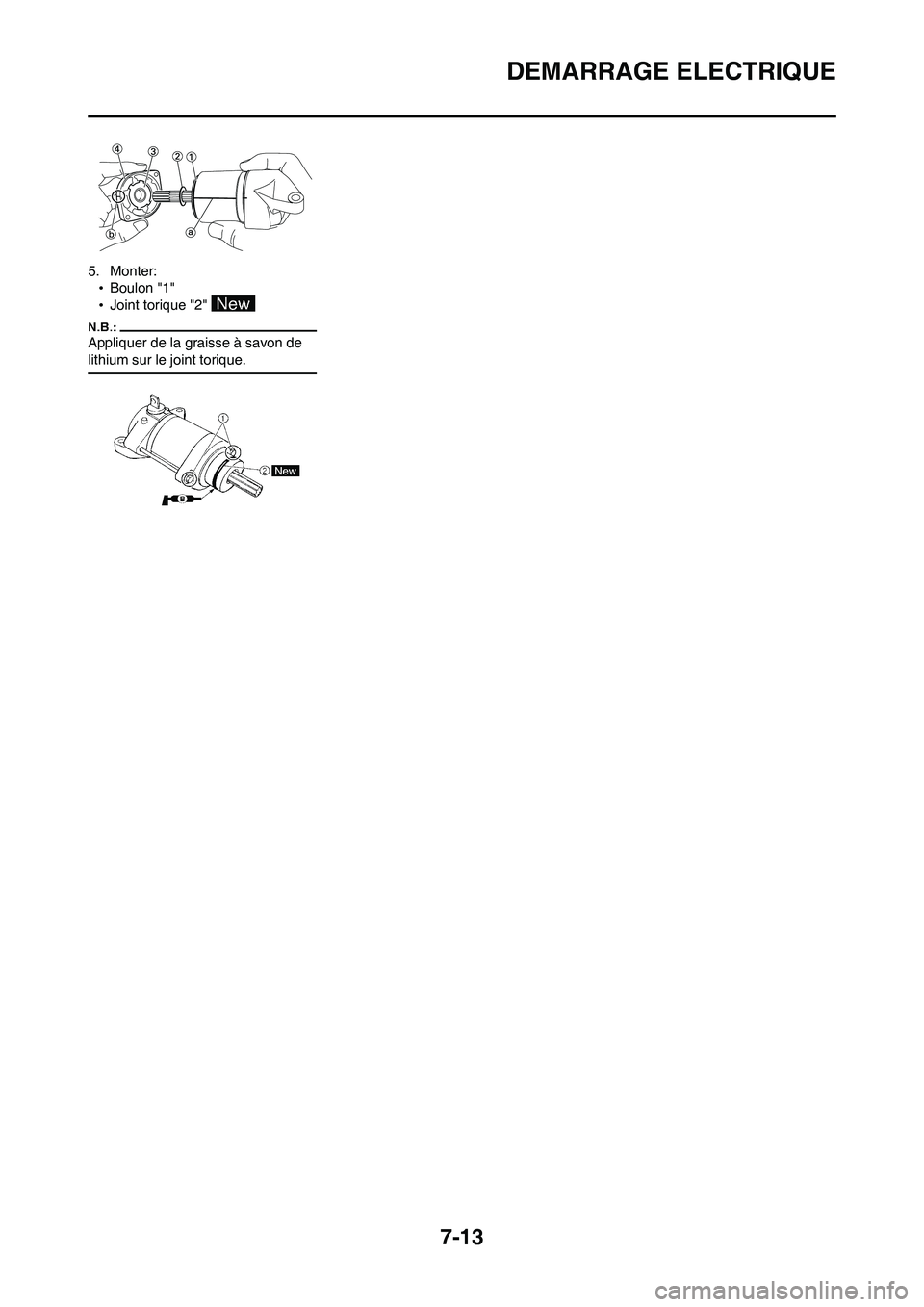

7-13
DEMARRAGE ELECTRIQUE
5. Monter:
•Boulon "1"
•Joint torique "2"
Appliquer de la graisse à savon de
lithium sur le joint torique.

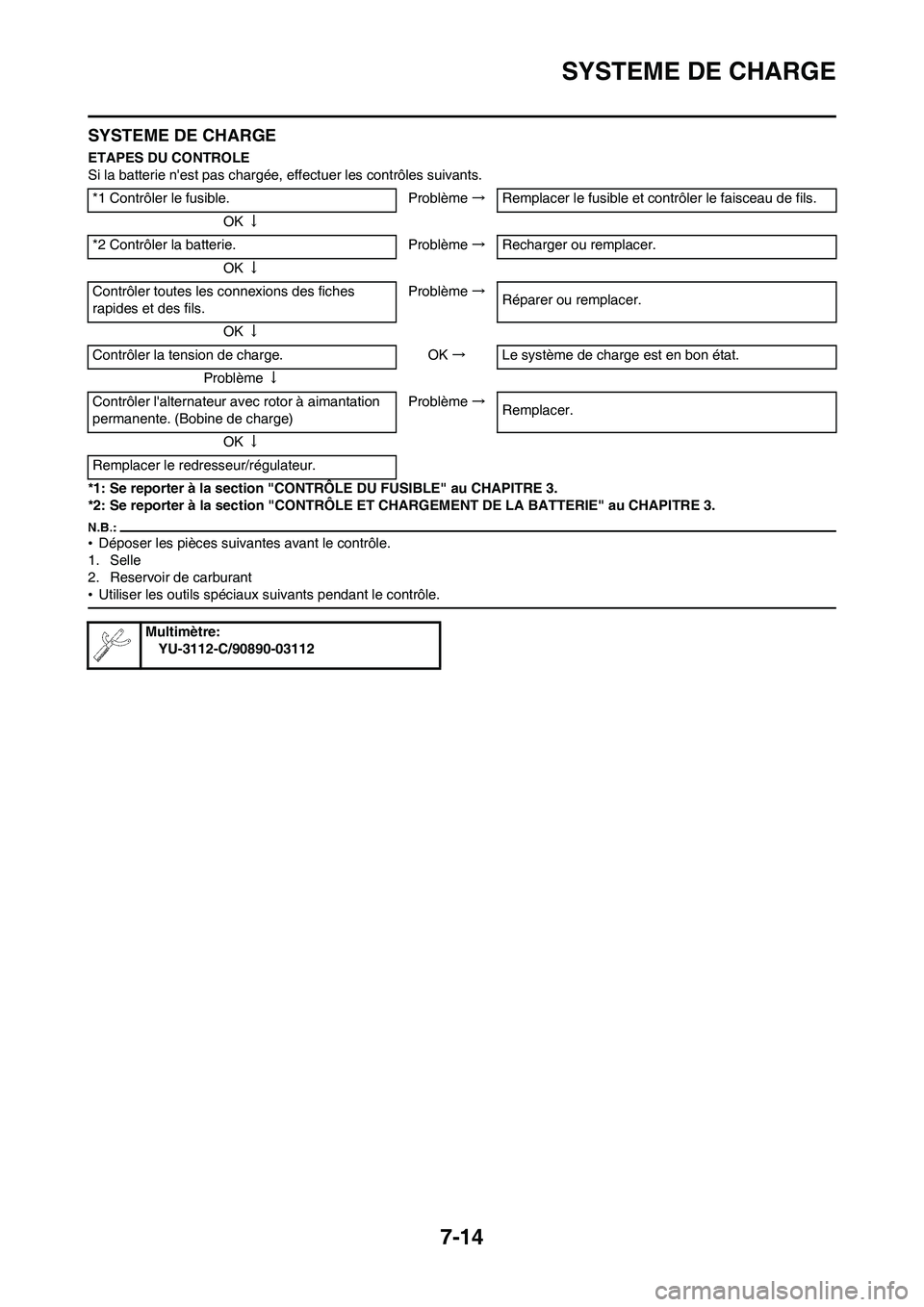

7-14
SYSTEME DE CHARGE
SYSTEME DE CHARGE
ETAPES DU CONTROLE
Si la batterie n'est pas chargée, effectuer les contrôles suivants.
*1: Se reporter à la section "CONTRÔLE DU FUSIBLE" au CHAPITRE 3.
*2: Se reporter à la section "CONTRÔLE ET CHARGEMENT DE LA BATTERIE" au CHAPITRE 3.
•Déposer les pièces suivantes avant le contrôle.
1. Selle
2. Reservoir de carburant
•Utiliser les outils spéciaux suivants pendant le contrôle.
*1 Contrôler le fusible. Problème→Remplacer le fusible et contrôler le faisceau de fils.
OK↓
*2 Contrôler la batterie. Problème→Recharger ou remplacer.
OK↓
Contrôler toutes les connexions des fiches
rapides et des fils.Problème→
Réparer ou remplacer.
OK↓
Contrôler la tension de charge. OK→Le système de charge est en bon état.
Problème↓
Contrôler l'alternateur avec rotor à aimantation
permanente. (Bobine de charge)Problème→
Remplacer.
OK↓
Remplacer le redresseur/régulateur.
Multimètre:
YU-3112-C/90890-03112

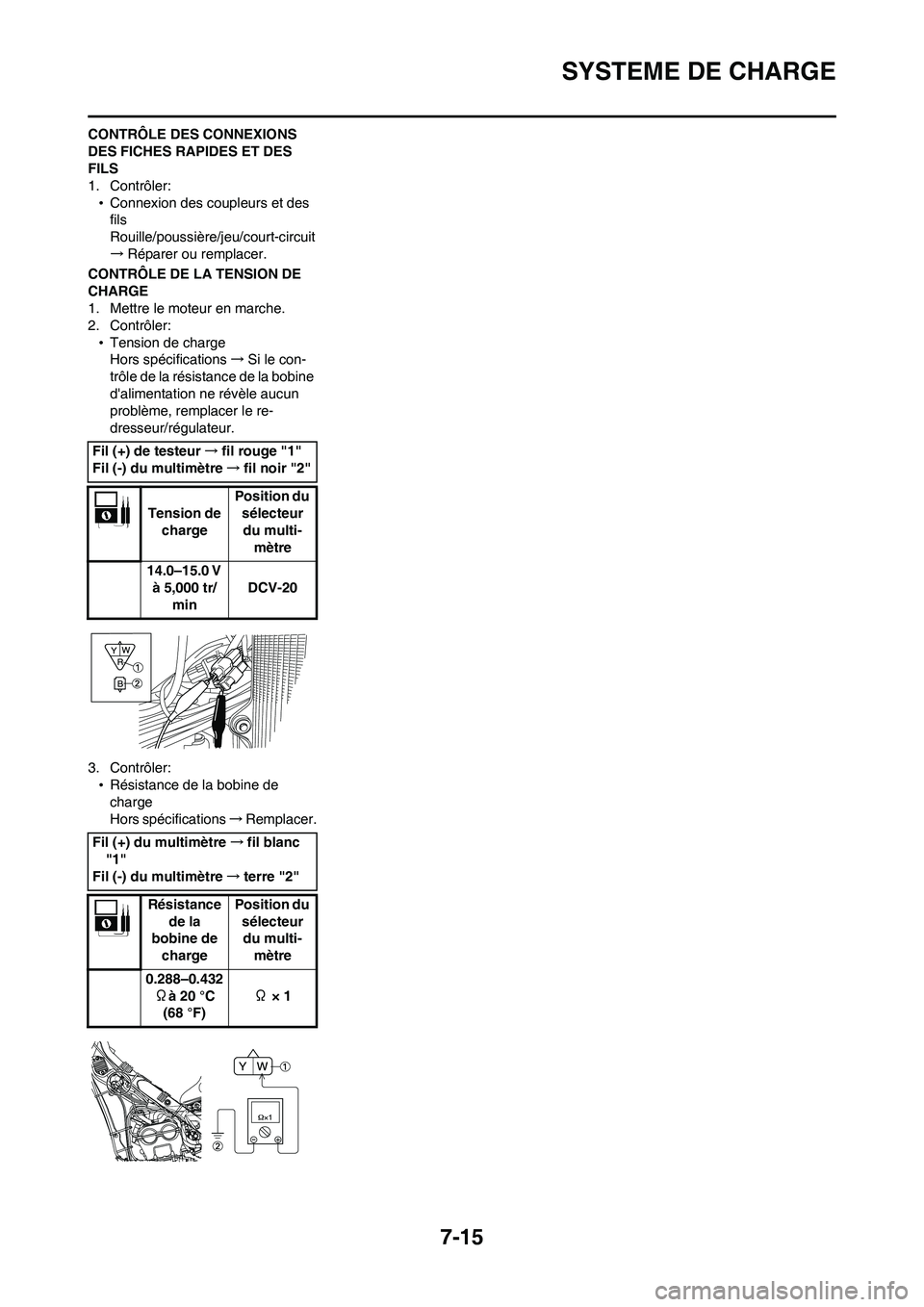

7-15
SYSTEME DE CHARGE
CONTRÔLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
•Connexion des coupleurs et des
fils
Rouille/poussière/jeu/court-circuit
→Réparer ou remplacer.
CONTRÔLE DE LA TENSION DE
CHARGE
1. Mettre le moteur en marche.
2. Contrôler:
•Tension de charge
Hors spécifications→Si le con-
trôle de la résistance de la bobine
d'alimentation ne révèle aucun
problème, remplacer le re-
dresseur/régulateur.
3. Contrôler:
•Résistance de la bobine de
charge
Hors spécifications→Remplacer. Fil (+) de testeur→fil rouge "1"
Fil (-) du multimètre→fil noir "2"
Tension de
chargePosition du
sélecteur
du multi-
mètre
14.0–15.0 V
à 5,000 tr/
minDCV-20
Fil (+) du multimètre→fil blanc
"1"
Fil (-) du multimètre→terre "2"
Résistance
de la
bobine de
chargePosition du
sélecteur
du multi-
mètre
0.288–0.432
Ωà 20 °C
(68 °F)Ω × 1

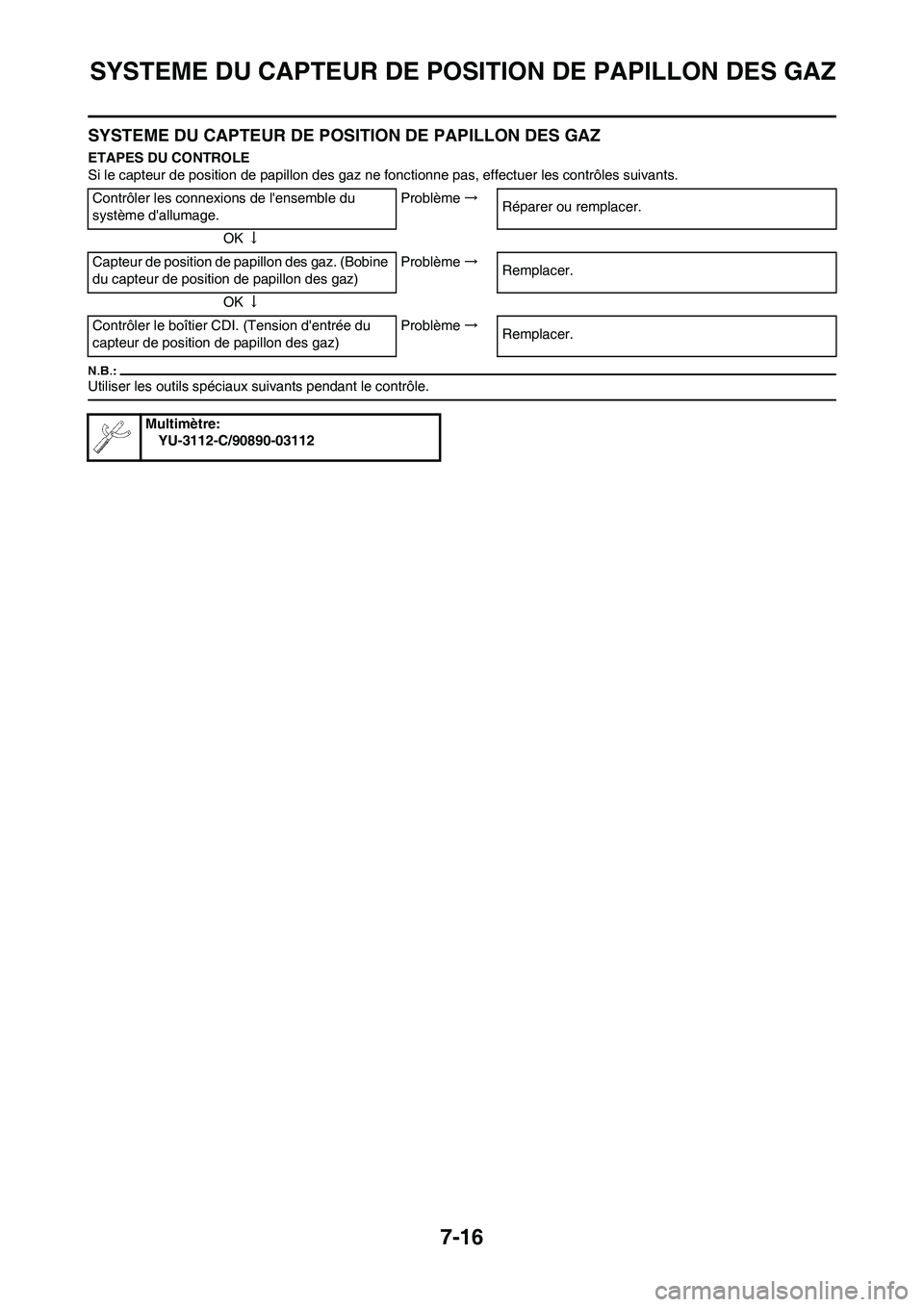

7-16
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
ETAPES DU CONTROLE
Si le capteur de position de papillon des gaz ne fonctionne pas, effectuer les contrôles suivants.
Utiliser les outils spéciaux suivants pendant le contrôle.
Contrôler les connexions de l'ensemble du
système d'allumage.Problème→
Réparer ou remplacer.
OK↓
Capteur de position de papillon des gaz. (Bobine
du capteur de position de papillon des gaz)Problème→
Remplacer.
OK↓
Contrôler le boîtier CDI. (Tension d'entrée du
capteur de position de papillon des gaz)Problème→
Remplacer.
Multimètre:
YU-3112-C/90890-03112
