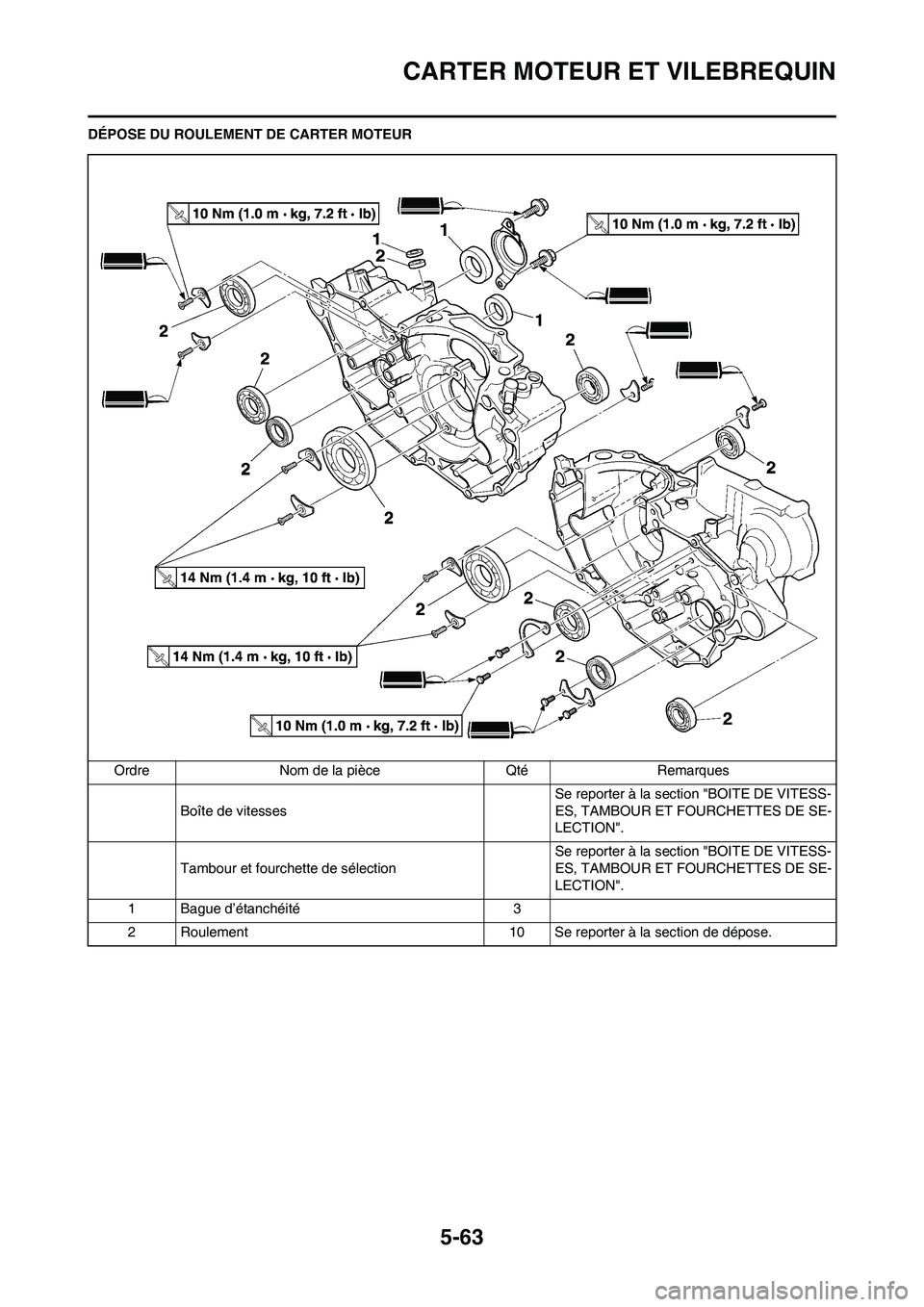

5-63
CARTER MOTEUR ET VILEBREQUIN
DÉPOSE DU ROULEMENT DE CARTER MOTEUR
Ordre Nom de la pièce Qté Remarques
Boîte de vitessesSe reporter à la section "BOITE DE VITESS-
ES, TAMBOUR ET FOURCHETTES DE SE-
LECTION".
Tambour et fourchette de sélection Se reporter à la section "BOITE DE VITESS-
ES, TAMBOUR ET FOURCHETTES DE SE-
LECTION".
1 Bague d’étanchéité 3
2 Roulement 10 Se reporter à la section de dépose.

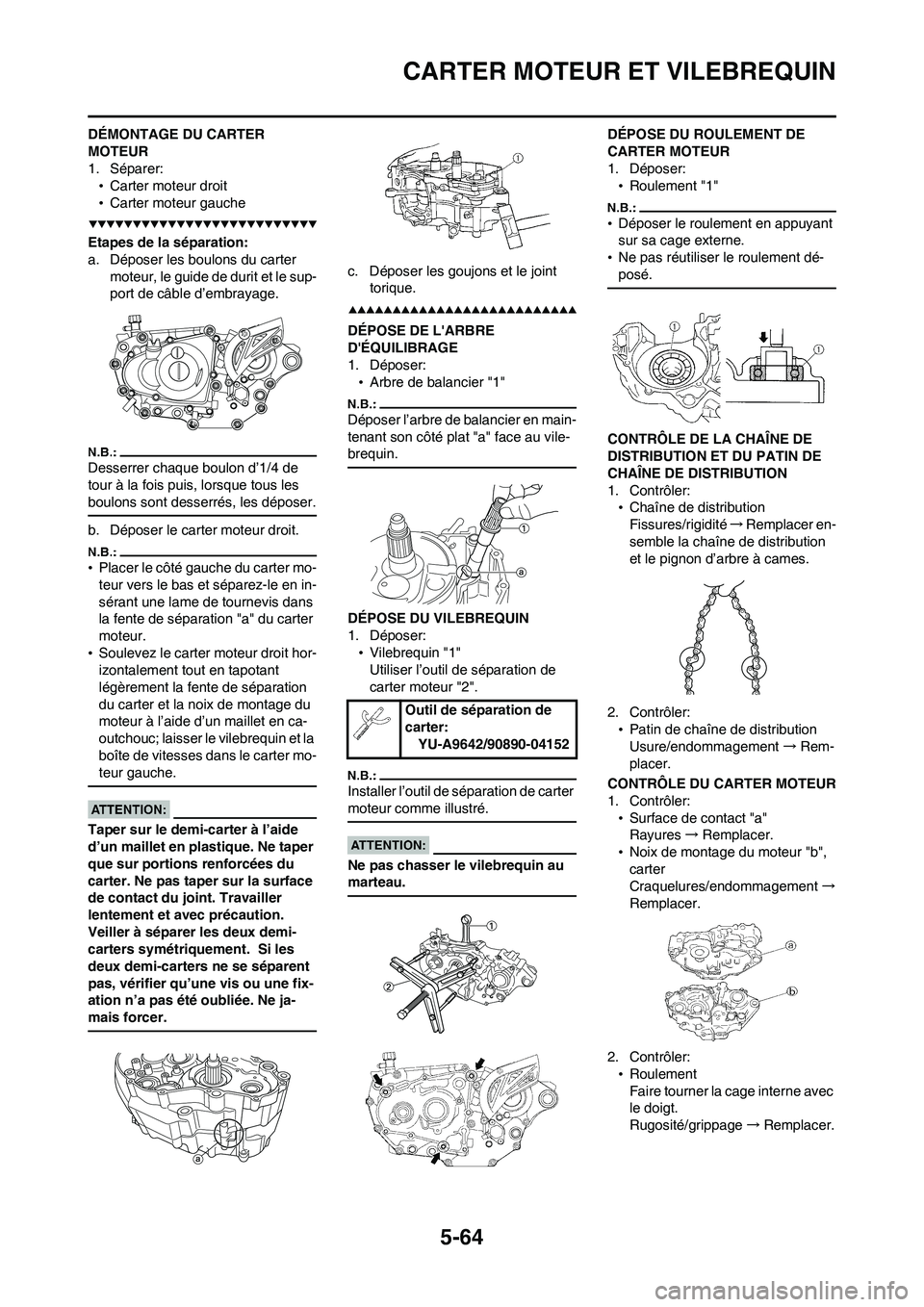

5-64
CARTER MOTEUR ET VILEBREQUIN
DÉMONTAGE DU CARTER
MOTEUR
1. Séparer:
•Carter moteur droit
•Carter moteur gauche
Etapes de la séparation:
a. Déposer les boulons du carter
moteur, le guide de durit et le sup-
port de câble d’embrayage.
Desserrer chaque boulon d’1/4 de
tour à la fois puis, lorsque tous les
boulons sont desserrés, les déposer.
b. Déposer le carter moteur droit.
•Placer le côté gauche du carter mo-
teur vers le bas et séparez-le en in-
sérant une lame de tournevis dans
la fente de séparation "a" du carter
moteur.
•Soulevez le carter moteur droit hor-
izontalement tout en tapotant
légèrement la fente de séparation
du carter et la noix de montage du
moteur à l’aide d’un maillet en ca-
outchouc; laisser le vilebrequin et la
boîte de vitesses dans le carter mo-
teur gauche.
Taper sur le demi-carter à l’aide
d’un maillet en plastique. Ne taper
que sur portions renforcées du
carter. Ne pas taper sur la surface
de contact du joint. Travailler
lentement et avec précaution.
Veiller à séparer les deux demi-
carters symétriquement. Si les
deux demi-carters ne se séparent
pas, vérifier qu’une vis ou une fix-
ation n’a pas été oubliée. Ne ja-
mais forcer.
c. Déposer les goujons et le joint
torique.
DÉPOSE DE L'ARBRE
D'ÉQUILIBRAGE
1. Déposer:
•Arbre de balancier "1"
Déposer l’arbre de balancier en main-
tenant son côté plat "a" face au vile-
brequin.
DÉPOSE DU VILEBREQUIN
1. Déposer:
•Vilebrequin "1"
Utiliser l’outil de séparation de
carter moteur "2".
Installer l’outil de séparation de carter
moteur comme illustré.
Ne pas chasser le vilebrequin au
marteau.
DÉPOSE DU ROULEMENT DE
CARTER MOTEUR
1. Déposer:
•Roulement "1"
•Déposer le roulement en appuyant
sur sa cage externe.
•Ne pas réutiliser le roulement dé-
posé.
CONTRÔLE DE LA CHAÎNE DE
DISTRIBUTION ET DU PATIN DE
CHAÎNE DE DISTRIBUTION
1. Contrôler:
•Chaîne de distribution
Fissures/rigidité→Remplacer en-
semble la chaîne de distribution
et le pignon d’arbre à cames.
2. Contrôler:
•Patin de chaîne de distribution
Usure/endommagement→Rem-
placer.
CONTRÔLE DU CARTER MOTEUR
1. Contrôler:
•Surface de contact "a"
Rayures→Remplacer.
•Noix de montage du moteur "b",
carter
Craquelures/endommagement→
Remplacer.
2. Contrôler:
•Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage→Remplacer.
Outil de séparation de
carter:
YU-A9642/90890-04152

5-65
CARTER MOTEUR ET VILEBREQUIN
3. Contrôler:
•Bague d’étanchéité
Endommagement→Remplacer.
CONTRÔLE DU VILEBREQUIN
1. Mesurer:
•Limite de faux-rond "a"
•Limite de jeu de pied de bielle "b"
•Jeu latéral de tête de bielle "c"
•Largeur de volant "d"
Hors spécifications→Remplacer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
CONTRÔLE DE LA CRÉPINE
D'HUILE
1. Contrôler:
•Crépine à huile
Endommagement→Remplacer.MONTAGE DU ROULEMENT DE
CARTER MOTEUR
1. Monter:
•Roulement
•Butoir de roulement
•Boulon (butoir de roulement)
•Vis (butoir de roulement)
•Vis [butoir de roulement (vilebre-
quin)] "1"
Sur les carters moteur gauche et
droit
•Monter le roulement en appuyant
parallèlement sur sa cage externe.
•Pour empêcher la vis [butoir de
roulement (vilebrequin)] de se
desserrer, écraser la périphérie de
la tête de la vis "a" dans la partie
concave "b" à l’aide d’un poinçon
par exemple. Ce faisant, veiller à ne
pas endommager la cannelure de la
tête de la vis.
MONTAGE DU VILEBREQUIN
1. Monter:
•Vilebrequin "1"
Utiliser l’outil de montage du vile-
brequin "2", "3", "4" et "5".
•Maintenir la bielle au point mort
haut d’une main tout en tournant
l’écrou de l’outil de montage de l’au-
tre main. Actionner l’outil de mon-
tage jusqu’à ce que le vilebrequin
bute contre le roulement.
•Avant de monter le vilebrequin, net-
toyer la surface de contact du cart-
er.
Ne pas utiliser de marteau pour in-
sérer le vilebrequin.
A. Pour USA et CDN
B. Sauf USA et CDN
2. Contrôler:
•Fonctionnement du sélecteur
•Fonctionnement de la boîte de vit-
esses
Fonctionnement irrégulier→Rem-
placer. Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite
de
fauxron
d:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Jeu de
pied de
bielle:0.4–1.0 mm
(0.016–0.039
in)2.0 mm
(0.08 in)
Jeu
latéral:0.15–0.45
mm (0.0059–
0.0177 in)0.50 mm
(0.02 in)
Largeur
de vol-
ant:61.95–62.00
mm (2.439–
2.441 in)—
Boulon (butoir de roule-
ment):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vis (butoir de roule-
ment):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vis [butoir de roulement
(vilebrequin)]:
14 Nm (1.4 m•kg, 1.0
ft•lb)
Pot de montage du vile-
brequin "2":
YU-90050/90890-01274
Boulon de montage du
vilebrequin "3":
YU-90050/90890-01275
Adaptateur (M12) "4":
YU-90063/90890-01278
Entretoise (outil de mon-
tage du vilebrequin) "5":
YM-91044/90890-04081

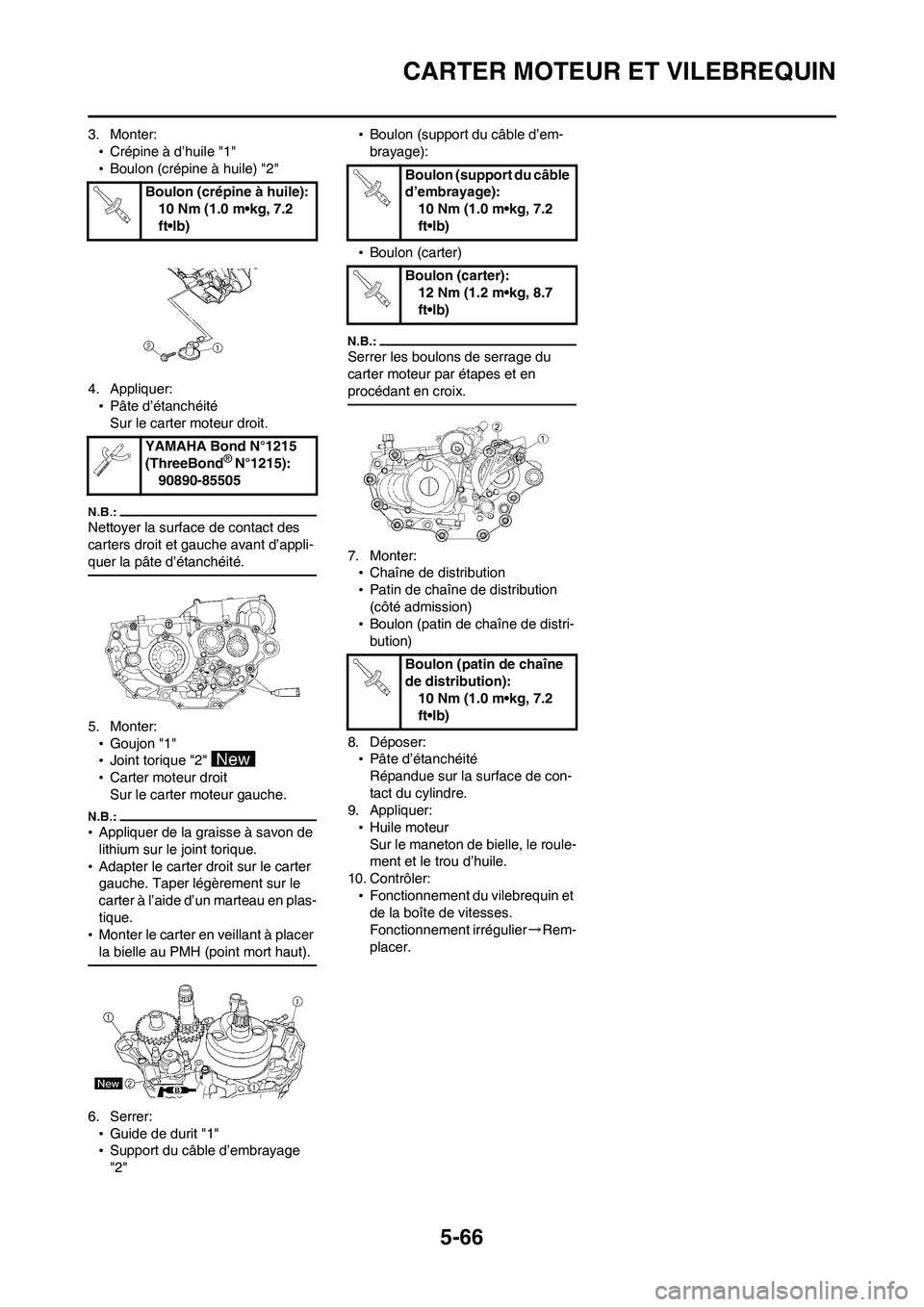

5-66
CARTER MOTEUR ET VILEBREQUIN
3. Monter:
•Crépine à d’huile "1"
•Boulon (crépine à huile) "2"
4. Appliquer:
•Pâte d’étanchéité
Sur le carter moteur droit.
Nettoyer la surface de contact des
carters droit et gauche avant d’appli-
quer la pâte d’étanchéité.
5. Monter:
•Goujon "1"
•Joint torique "2"
•Carter moteur droit
Sur le carter moteur gauche.
•Appliquer de la graisse à savon de
lithium sur le joint torique.
•Adapter le carter droit sur le carter
gauche. Taper légèrement sur le
carter à l’aide d’un marteau en plas-
tique.
•Monter le carter en veillant à placer
la bielle au PMH (point mort haut).
6. Serrer:
•Guide de durit "1"
•Support du câble d’embrayage
"2"•Boulon (support du câble d’em-
brayage):
•Boulon (carter)
Serrer les boulons de serrage du
carter moteur par étapes et en
procédant en croix.
7. Monter:
•Chaîne de distribution
•Patin de chaîne de distribution
(côté admission)
•Boulon (patin de chaîne de distri-
bution)
8. Déposer:
•Pâte d’étanchéité
Répandue sur la surface de con-
tact du cylindre.
9. Appliquer:
•Huile moteur
Sur le maneton de bielle, le roule-
ment et le trou d’huile.
10. Contrôler:
•Fonctionnement du vilebrequin et
de la boîte de vitesses.
Fonctionnement irrégulier→Rem-
placer. Boulon (crépine à huile):
10 Nm (1.0 m•kg, 7.2
ft•lb)
YAMAHA Bond N°1215
(ThreeBond
® N°1215):
90890-85505
Boulon (support du câble
d’embrayage):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (carter):
12 Nm (1.2 m•kg, 8.7
ft•lb)
Boulon (patin de chaîne
de distribution):
10 Nm (1.0 m•kg, 7.2
ft•lb)

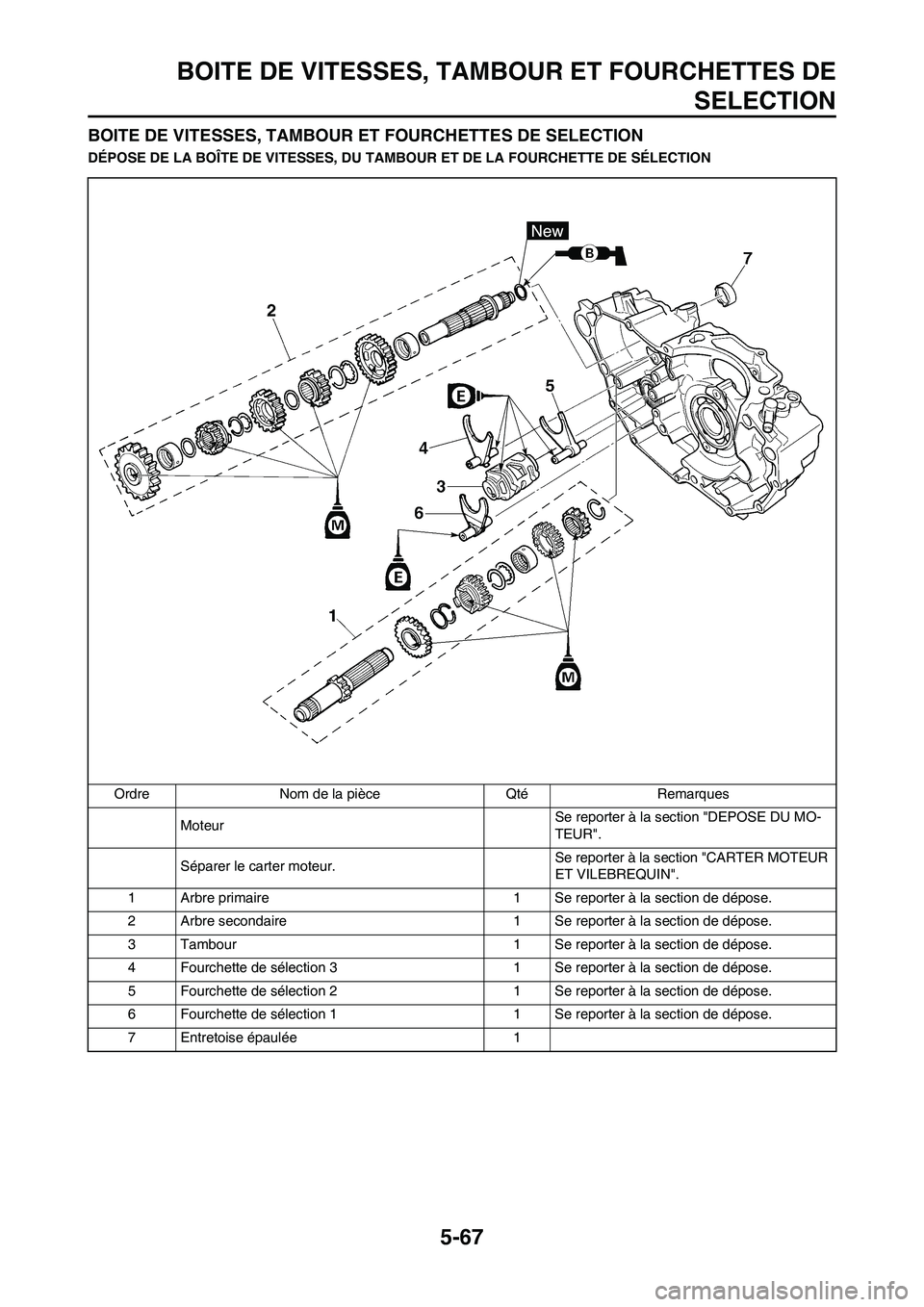

5-67
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE
SELECTION
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
DÉPOSE DE LA BOÎTE DE VITESSES, DU TAMBOUR ET DE LA FOURCHETTE DE SÉLECTION
Ordre Nom de la pièce Qté Remarques
Moteur Se reporter à la section "DEPOSE DU MO-
TEUR".
Séparer le carter moteur.Se reporter à la section "CARTER MOTEUR
ET VILEBREQUIN".
1 Arbre primaire 1 Se reporter à la section de dépose.
2 Arbre secondaire 1 Se reporter à la section de dépose.
3 Tambour 1 Se reporter à la section de dépose.
4 Fourchette de sélection 3 1 Se reporter à la section de dépose.
5 Fourchette de sélection 2 1 Se reporter à la section de dépose.
6 Fourchette de sélection 1 1 Se reporter à la section de dépose.
7 Entretoise épaulée 1

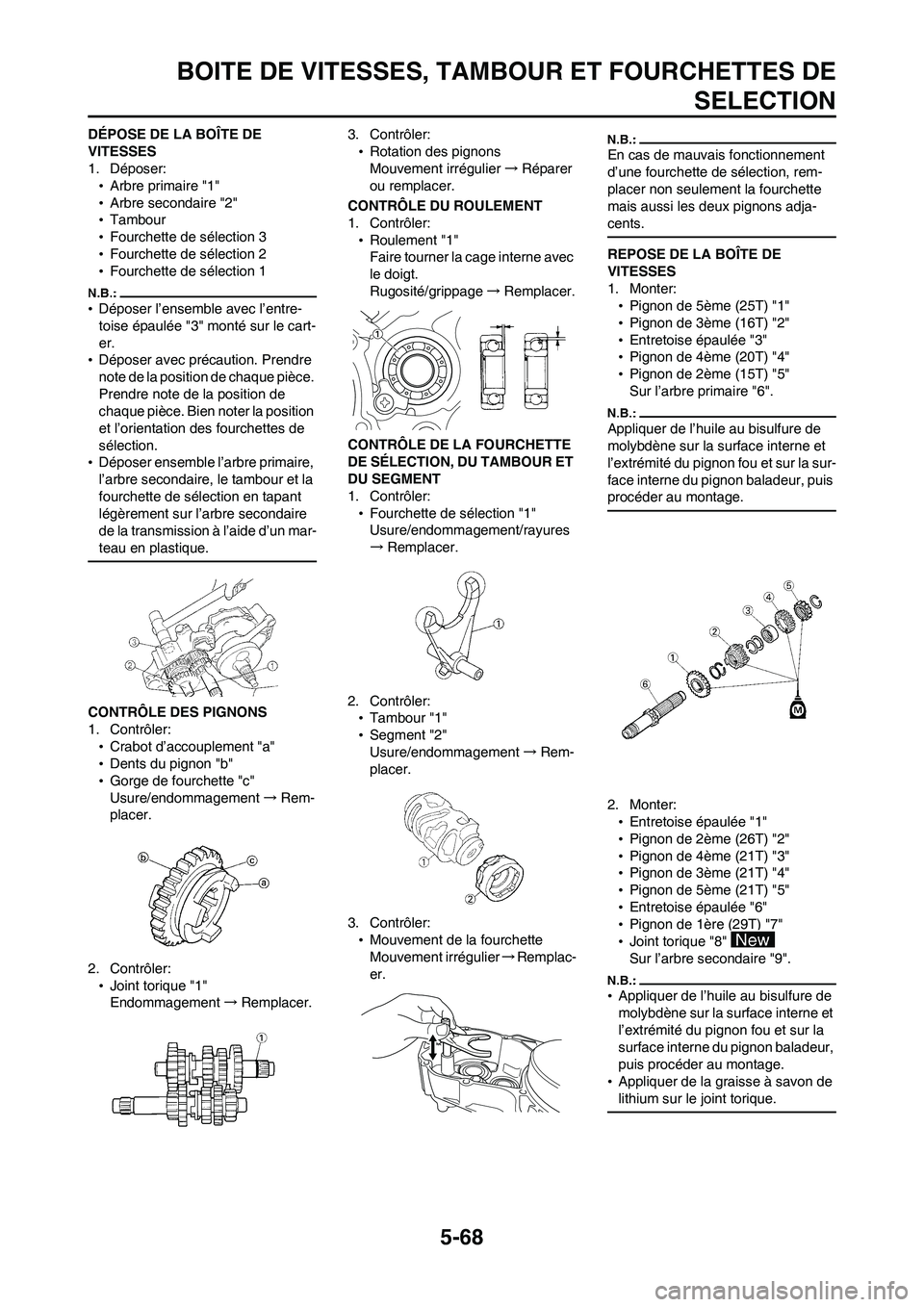

5-68
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE
SELECTION
DÉPOSE DE LA BOÎTE DE
VITESSES
1. Déposer:
•Arbre primaire "1"
•Arbre secondaire "2"
•Tambour
•Fourchette de sélection 3
•Fourchette de sélection 2
•Fourchette de sélection 1
•Déposer l’ensemble avec l’entre-
toise épaulée "3" monté sur le cart-
er.
•Déposer avec précaution. Prendre
note de la position de chaque pièce.
Prendre note de la position de
chaque pièce. Bien noter la position
et l’orientation des fourchettes de
sélection.
•Déposer ensemble l’arbre primaire,
l’arbre secondaire, le tambour et la
fourchette de sélection en tapant
légèrement sur l’arbre secondaire
de la transmission à l’aide d’un mar-
teau en plastique.
CONTRÔLE DES PIGNONS
1. Contrôler:
•Crabot d’accouplement "a"
•Dents du pignon "b"
•Gorge de fourchette "c"
Usure/endommagement→Rem-
placer.
2. Contrôler:
•Joint torique "1"
Endommagement→Remplacer.3. Contrôler:
•Rotation des pignons
Mouvement irrégulier→Réparer
ou remplacer.
CONTRÔLE DU ROULEMENT
1. Contrôler:
•Roulement "1"
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage→Remplacer.
CONTRÔLE DE LA FOURCHETTE
DE SÉLECTION, DU TAMBOUR ET
DU SEGMENT
1. Contrôler:
•Fourchette de sélection "1"
Usure/endommagement/rayures
→Remplacer.
2. Contrôler:
•Tambour "1"
•Segment "2"
Usure/endommagement→Rem-
placer.
3. Contrôler:
•Mouvement de la fourchette
Mouvement irrégulier→Remplac-
er.
En cas de mauvais fonctionnement
d’une fourchette de sélection, rem-
placer non seulement la fourchette
mais aussi les deux pignons adja-
cents.
REPOSE DE LA BOÎTE DE
VITESSES
1. Monter:
•Pignon de 5ème (25T) "1"
•Pignon de 3ème (16T) "2"
•Entretoise épaulée "3"
•Pignon de 4ème (20T) "4"
•Pignon de 2ème (15T) "5"
Sur l’arbre primaire "6".
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
2. Monter:
•Entretoise épaulée "1"
•Pignon de 2ème (26T) "2"
•Pignon de 4ème (21T) "3"
•Pignon de 3ème (21T) "4"
•Pignon de 5ème (21T) "5"
•Entretoise épaulée "6"
•Pignon de 1ère (29T) "7"
•Joint torique "8"
Sur l’arbre secondaire "9".
•Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la
surface interne du pignon baladeur,
puis procéder au montage.
•Appliquer de la graisse à savon de
lithium sur le joint torique.

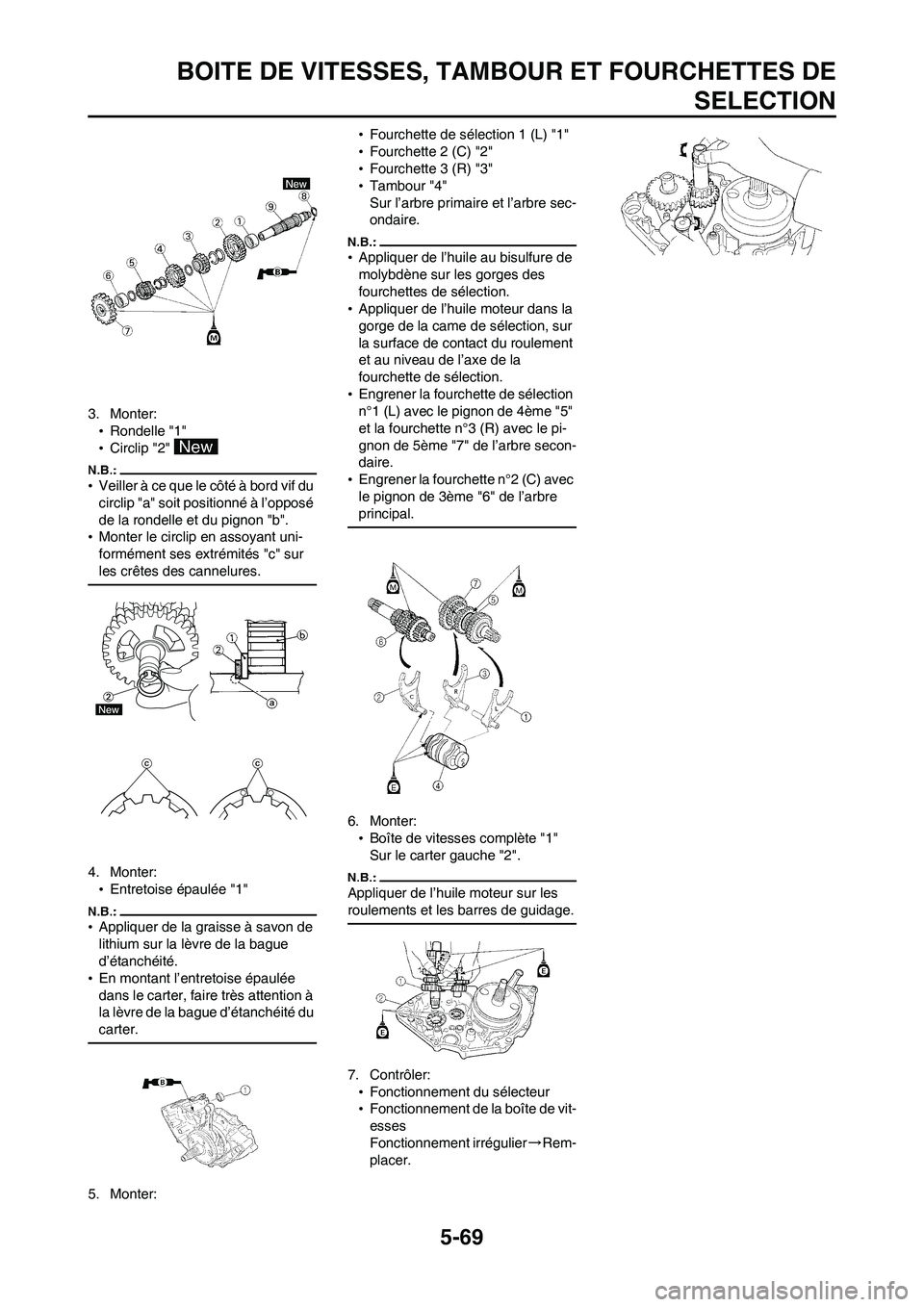

5-69
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE
SELECTION
3. Monter:
•Rondelle "1"
•Circlip "2"
•Veiller à ce que le côté à bord vif du
circlip "a" soit positionné à l’opposé
de la rondelle et du pignon "b".
•Monter le circlip en assoyant uni-
formément ses extrémités "c" sur
les crêtes des cannelures.
4. Monter:
•Entretoise épaulée "1"
•Appliquer de la graisse à savon de
lithium sur la lèvre de la bague
d’étanchéité.
•En montant l’entretoise épaulée
dans le carter, faire très attention à
la lèvre de la bague d’étanchéité du
carter.
5. Monter:•Fourchette de sélection 1 (L) "1"
•Fourchette 2 (C) "2"
•Fourchette 3 (R) "3"
•Tambour "4"
Sur l’arbre primaire et l’arbre sec-
ondaire.
•Appliquer de l’huile au bisulfure de
molybdène sur les gorges des
fourchettes de sélection.
•Appliquer de l’huile moteur dans la
gorge de la came de sélection, sur
la surface de contact du roulement
et au niveau de l’axe de la
fourchette de sélection.
•Engrener la fourchette de sélection
n°1 (L) avec le pignon de 4ème "5"
et la fourchette n°3 (R) avec le pi-
gnon de 5ème "7" de l’arbre secon-
daire.
•Engrener la fourchette n°2 (C) avec
le pignon de 3ème "6" de l’arbre
principal.
6. Monter:
•Boîte de vitesses complète "1"
Sur le carter gauche "2".
Appliquer de l’huile moteur sur les
roulements et les barres de guidage.
7. Contrôler:
•Fonctionnement du sélecteur
•Fonctionnement de la boîte de vit-
esses
Fonctionnement irrégulier→Rem-
placer.

6-1

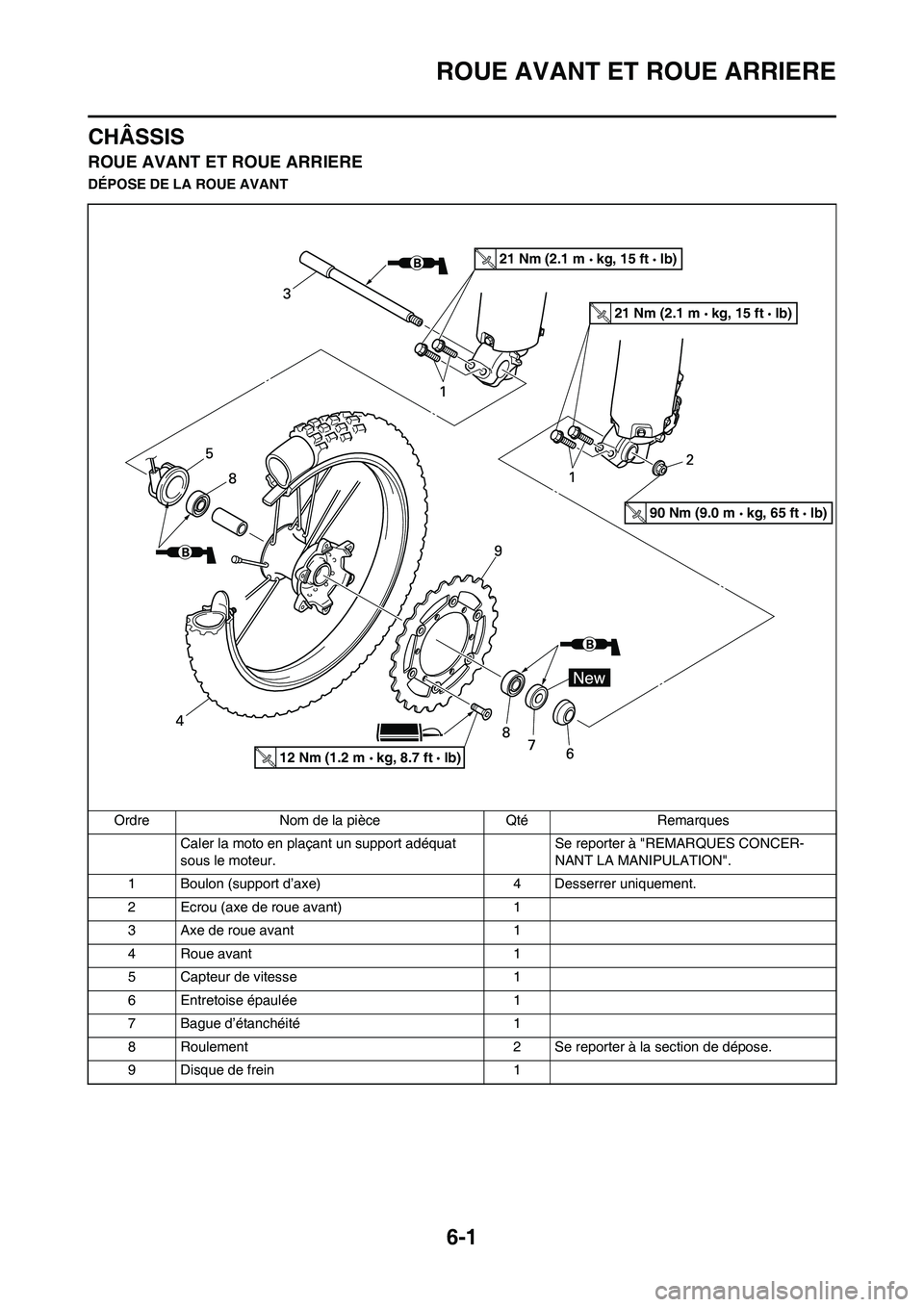

ROUE AVANT ET ROUE ARRIERE
CHÂSSIS
ROUE AVANT ET ROUE ARRIERE
DÉPOSE DE LA ROUE AVANT
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
1 Boulon (support d’axe) 4 Desserrer uniquement.
2 Ecrou (axe de roue avant) 1
3 Axe de roue avant 1
4 Roue avant 1
5 Capteur de vitesse 1
6 Entretoise épaulée 1
7 Bague d’étanchéité 1
8 Roulement 2 Se reporter à la section de dépose.
9 Disque de frein 1
21 Nm (2.1 m kg, 15 ft lb)
21 Nm (2.1 m kg, 15 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
90 Nm (9.0 m kg, 65 ft lb)
