DESCRIPTION
RENSEIGNEMENTS GENERAUX
DESCRIPTION
•Votre moto differe peut-etre partiellement de celle montree sur ces photos.
•La conception et les caracteristiques peuvent etre modifiees sans preavis.
1. Levier d’embrayage
2. Levier de demarrage a chaud
3. Coupe-circuit du moteur
4. Ecran multifonction
5. Contacteur à clé
6. Contacteur du démarreur
7. Levier de frein avant
8. Poignee des gaz
9. Bouchon de radiateur
10. Bouchon du reservoir de carburant
11. Feu arrière
12. Pedale de kick
13. Reservoir de carburant14. Phare
15. Radiateur
16. Boulon de vidange du liquide de refroidissement
17. Pedale de frein arriere
18. Joint de robinet
19. Robinet de carburant
20. Commande de depart a froid
21. Filtre à air
22. Réservoir de récupération
23. Chaine de transmission
24. Selecteur
25. Jauge d’huile
26. Fourche
1

1-2
IDENTIFICATION DE LA MOTO
IDENTIFICATION DE LA
MOTO
Il y a deux bonnes raisons de con-
naître le numéro de série de sa moto:
1. A la commande de pièces de re-
change, ces numéros permettent
au concessionnaire Yamaha
d’identifier clairement la moto.
2. En cas de vol de la moto, la police
réclamera ce numéro afin de faci-
liter son identification.
NUMERO D’IDENTIFICATION DE
LA MOTO
Le numéro d’identification de la moto
"1" est estampé sur le côté droit du
tube de direction.
NUMERO DE SERIE DU MOTEUR
Le numéro de série du moteur "1" est
estampé sur un bossage situé sur le
côté droit du moteur.
ETIQUETTE DE MODELE
L’étiquette de modèle "1" est ap-
posée sur le cadre, sous la selle du
pilote. Les informations reprises sur
cette étiquette sont requises lors de
la commande de pièces de rechange.
PIÈCES INCLUSES
CLAPET DE RENIFLARD
Ce clapet "1" empêche le carburant
de s’échapper et est monté sur la du-
rit de mise à l’air du réservoir de car-
burant.
Lors du montage, veiller à orienter
la flèche vers le réservoir de car-
burant et vers le bas.
CLE A BOUGIE
La clé à bougie "1" permet de dépos-
er et de reposer la bougie.
CLE A ECROUS DE RAYONS
La clé à écrous de rayons "1" permet
de serrer les rayons.
OUTIL D’EXTRACTION
D’AIGUILLE
L’outil d’extraction d’aiguille "1" per-
met d’extraire l’aiguille du carbura-
teur.
INFORMATIONS
IMPORTANTES
PREPARATION A LA DEPOSE ET
AU DEMONTAGE
1. Eliminer soigneusement saletés,
boue, poussière et corps étrang-
ers avant la dépose et le démon-
tage.
•Avant de laver la moto à l’eau
sous pression, recouvrir les par-
ties suivantes.
Sortie d’echappement du silen-
cieux
Prise d’admission d’air du cache
lateral
Orifice situe dans le fond du carter
de la pompe a eau
Orifice de vidange de la culasse
(cote droit)
Tous les composants électriques2. Utiliser les outils et le matériel de
nettoyage appropriés. Se reporter
à la section "OUTILS SPE-
CIAUX".
3. Lors du démontage de la moto,
garder ensemble les pièces appa-
riées. Il s’agit des engrenages,
cylindres, pistons et autres pièces
qui ont été "façonnées l’une à
l’autre" par l’usure normale. Ces
pièces doivent être réutilisées en-
semble ou remplacées.
4. Lors du démontage de la moto,
nettoyer toutes les pièces et les
disposer dans des plateaux dans
l’ordre du démontage. Ceci dimin-
uera le temps de remontage et
permettra de s’assurer que toutes
les pièces ont été correctement
remontées.
5. Travailler à l’écart de toute
flamme.

1-3

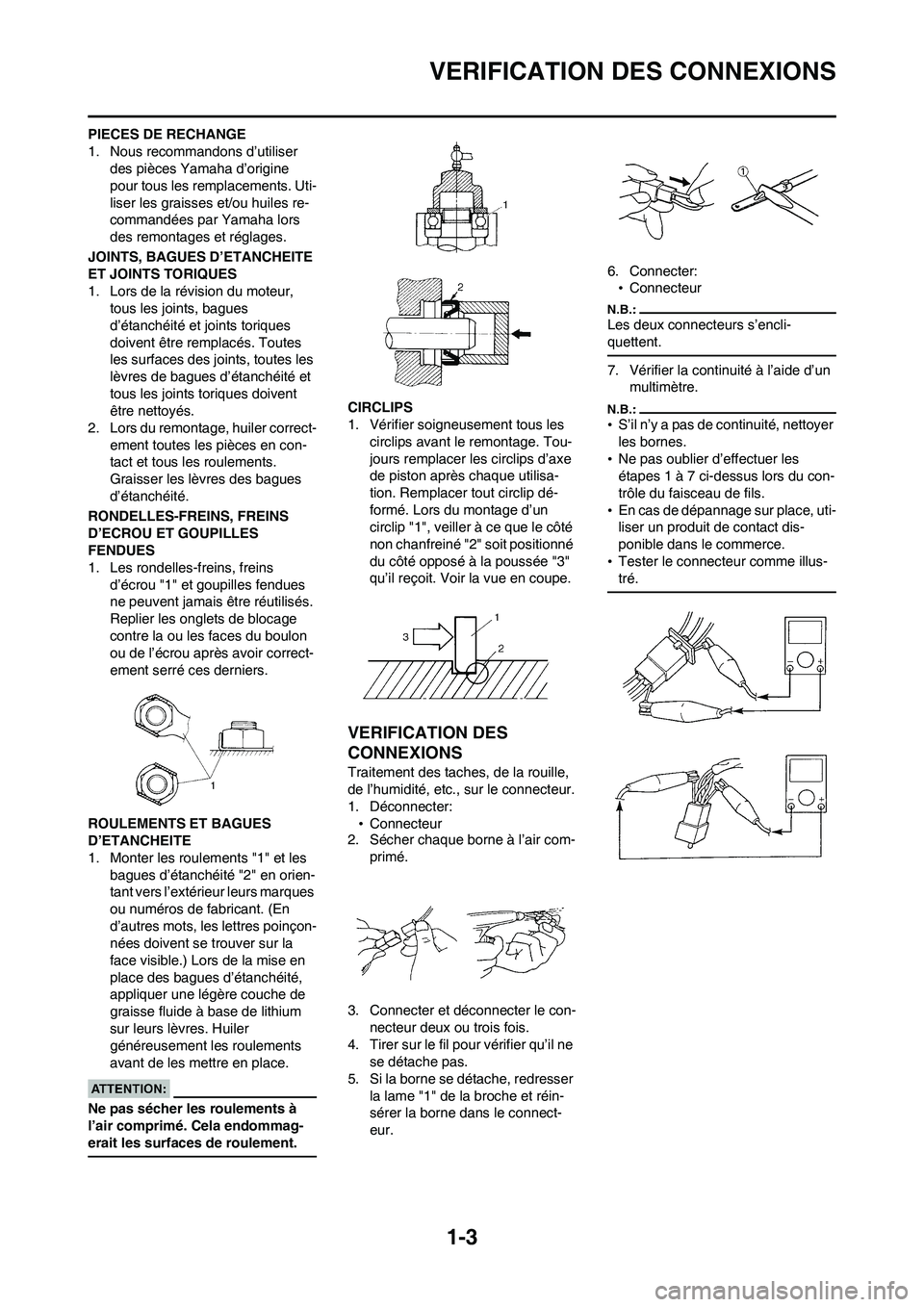

VERIFICATION DES CONNEXIONS
PIECES DE RECHANGE
1. Nous recommandons d’utiliser
des pièces Yamaha d’origine
pour tous les remplacements. Uti-
liser les graisses et/ou huiles re-
commandées par Yamaha lors
des remontages et réglages.
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur,
tous les joints, bagues
d’étanchéité et joints toriques
doivent être remplacés. Toutes
les surfaces des joints, toutes les
lèvres de bagues d’étanchéité et
tous les joints toriques doivent
être nettoyés.
2. Lors du remontage, huiler correct-
ement toutes les pièces en con-
tact et tous les roulements.
Graisser les lèvres des bagues
d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins
d’écrou "1" et goupilles fendues
ne peuvent jamais être réutilisés.
Replier les onglets de blocage
contre la ou les faces du boulon
ou de l’écrou après avoir correct-
ement serré ces derniers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements "1" et les
bagues d’étanchéité "2" en orien-
tant vers l’extérieur leurs marques
ou numéros de fabricant. (En
d’autres mots, les lettres poinçon-
nées doivent se trouver sur la
face visible.) Lors de la mise en
place des bagues d’étanchéité,
appliquer une légère couche de
graisse fluide à base de lithium
sur leurs lèvres. Huiler
généreusement les roulements
avant de les mettre en place.
Ne pas sécher les roulements à
l’air comprimé. Cela endommag-
erait les surfaces de roulement.
CIRCLIPS
1. Vérifier soigneusement tous les
circlips avant le remontage. Tou-
jours remplacer les circlips d’axe
de piston après chaque utilisa-
tion. Remplacer tout circlip dé-
formé. Lors du montage d’un
circlip "1", veiller à ce que le côté
non chanfreiné "2" soit positionné
du côté opposé à la poussée "3"
qu’il reçoit. Voir la vue en coupe.
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille,
de l’humidité, etc., sur le connecteur.
1. Déconnecter:
•Connecteur
2. Sécher chaque borne à l’air com-
primé.
3. Connecter et déconnecter le con-
necteur deux ou trois fois.
4. Tirer sur le fil pour vérifier qu’il ne
se détache pas.
5. Si la borne se détache, redresser
la lame "1" de la broche et réin-
sérer la borne dans le connect-
eur.6. Connecter:
•Connecteur
Les deux connecteurs s’encli-
quettent.
7. Vérifier la continuité à l’aide d’un
multimètre.
•S’il n’y a pas de continuité, nettoyer
les bornes.
•Ne pas oublier d’effectuer les
étapes 1 à 7 ci-dessus lors du con-
trôle du faisceau de fils.
•En cas de dépannage sur place, uti-
liser un produit de contact dis-
ponible dans le commerce.
•Tester le connecteur comme illus-
tré.

1-4
OUTILS SPECIAUX
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise au point com-
plets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à l’emploi d’outils im-
propres ou de techniques improvisées. La forme et le numéro de référence des outils spéciaux pouvant différer selon les
pays, il existe parfois deux versions d’un outil. Se reporter à la liste suivante pour éviter toute erreur de commande.
•Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par "YM-", "YU-" ou "ACC-".
•Pour les autres pays, utiliser les numéros de référence commençant par "90890-".
Nom de l’outil/Numéro de pièce Usage de l’outil Illustration
Comparateur à cadran et support
YU-3097, 90890-01252
Support
YU-1256Ces outils permettent de contrôler la
déformation ou le plié des pièces.
Outil de montage du vilebrequin
Pot de montage du vilebrequin
YU-90050, 90890-01274
Boulon de montage du vilebrequin
YU-90050, 90890-01275
Entretoise (outil de montage du vile-
brequin)
YM-91044, 90890-04081
Adaptateur (M12)
YU-90063, 90890-01278Ces outils servent à poser le vilebre-
quin.
Kit d’extraction d’axe de piston
YU-1304, 90890-01304 Cet outil sert à extraire l’axe de pis-
ton.
Testeur de bouchon de radiateur
YU-24460-01, 90890-01325
Adaptateur du testeur de bouchon
de radiateur
YU-33984, 90890-01352Ces outils sont utilisés pour le con-
trôle du système de refroidissement.

1-5
OUTILS SPECIAUX
Clé pour écrou de direction
YU-33975, 90890-01403 Cet outil sert à serrer l’écrou de blo-
cage de la direction au couple spéci-
fié.
Outil de maintien de tige d’amor-
tissement
YM-01494, 90890-01494Cet outil s’utilise pour la dépose et le
montage de tige d’amortissement.
Outil de montage de joint de fourche
YM-A0948, 90890-01502 Cet outil s’utilise pour le montage
des joints d’étanchéité de fourche.
Clé à sangle
YS-1880-A, 90890-01701Cet outil permet de desserrer ou de
serrer l’écrou de fixation du volant
magnétique.
Multimètre
YU-3112-C, 90890-03112 Cet instrument permet de mesurer
la résistance, la tension de sortie et
l’intensité des bobines.
Lampe stroboscopique
YM-33277-A, 90890-03141 Cet outil permet de contrôler
l’avance à l’allumage. Nom de l’outil/Numéro de pièce Usage de l’outil Illustration

1-6

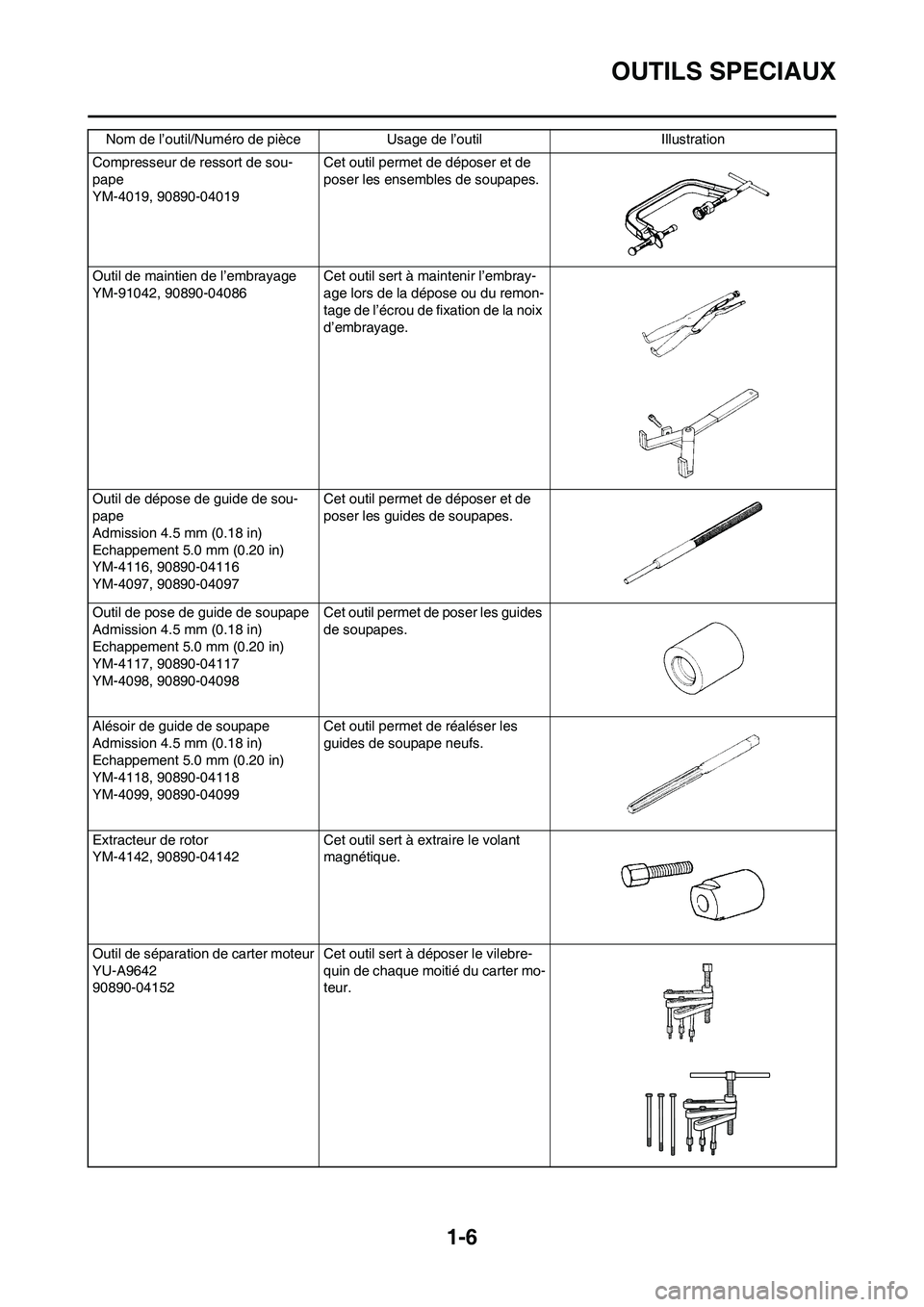

OUTILS SPECIAUX
Compresseur de ressort de sou-
pape
YM-4019, 90890-04019 Cet outil permet de déposer et de
poser les ensembles de soupapes.
Outil de maintien de l’embrayage
YM-91042, 90890-04086 Cet outil sert à maintenir l’embray-
age lors de la dépose ou du remon-
tage de l’écrou de fixation de la noix
d’embrayage.
Outil de dépose de guide de sou-
pape
Admission 4.5 mm (0.18 in)
Echappement 5.0 mm (0.20 in)
YM-4116, 90890-04116
YM-4097, 90890-04097Cet outil permet de déposer et de
poser les guides de soupapes.
Outil de pose de guide de soupape
Admission 4.5 mm (0.18 in)
Echappement 5.0 mm (0.20 in)
YM-4117, 90890-04117
YM-4098, 90890-04098Cet outil permet de poser les guides
de soupapes.
Alésoir de guide de soupape
Admission 4.5 mm (0.18 in)
Echappement 5.0 mm (0.20 in)
YM-4118, 90890-04118
YM-4099, 90890-04099Cet outil permet de réaléser les
guides de soupape neufs.
Extracteur de rotor
YM-4142, 90890-04142Cet outil sert à extraire le volant
magnétique.
Outil de séparation de carter moteur
YU-A9642
90890-04152Cet outil sert à déposer le vilebre-
quin de chaque moitié du carter mo-
teur. Nom de l’outil/Numéro de pièce Usage de l’outil Illustration

1-7

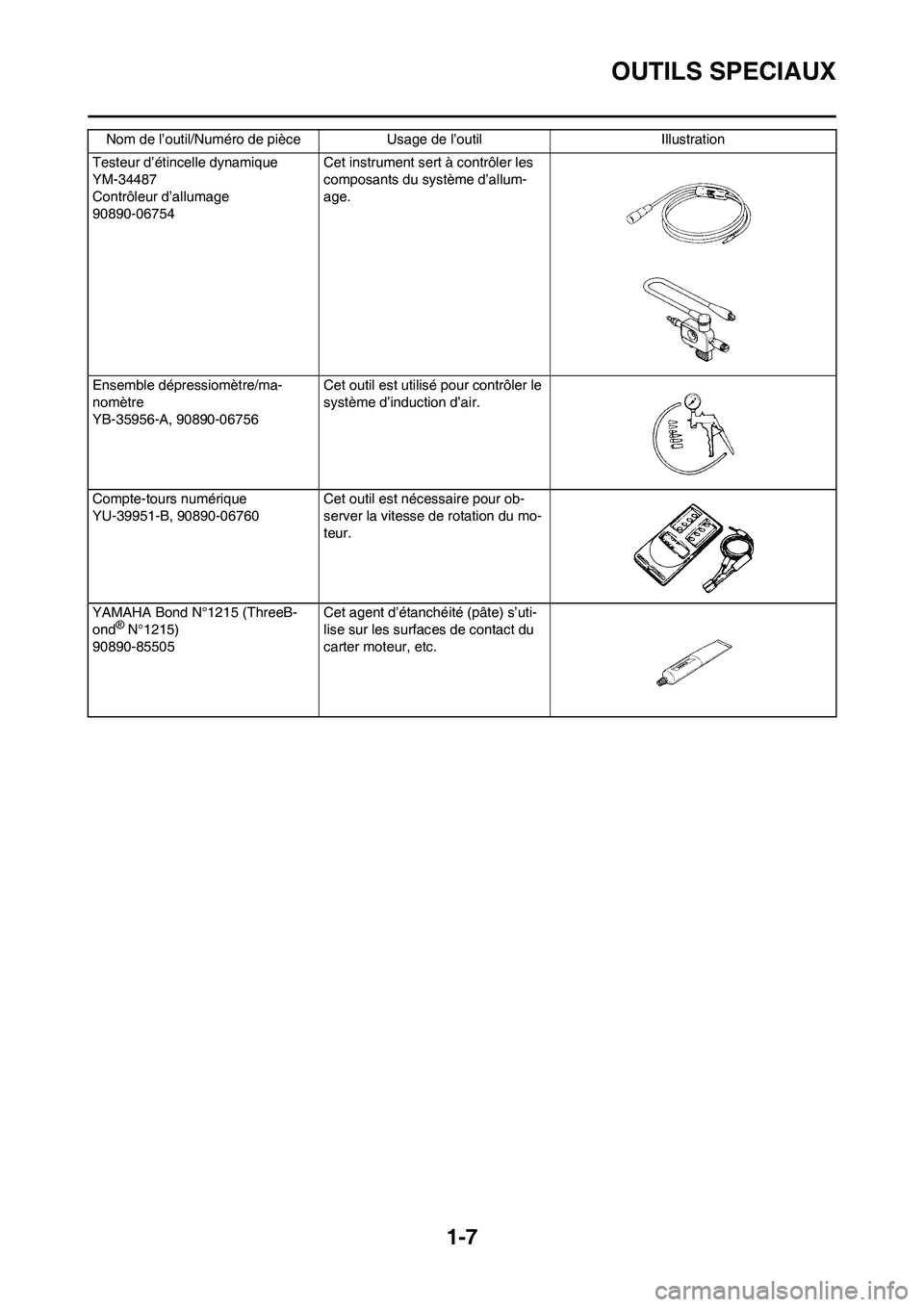

OUTILS SPECIAUX
Testeur d’étincelle dynamique
YM-34487
Contrôleur d’allumage
90890-06754Cet instrument sert à contrôler les
composants du système d’allum-
age.
Ensemble dépressiomètre/ma-
nomètre
YB-35956-A, 90890-06756Cet outil est utilisé pour contrôler le
système d’induction d’air.
Compte-tours numérique
YU-39951-B, 90890-06760Cet outil est nécessaire pour ob-
server la vitesse de rotation du mo-
teur.
YAMAHA Bond N°1215 (ThreeB-
ond
® N°1215)
90890-85505Cet agent d’étanchéité (pâte) s’uti-
lise sur les surfaces de contact du
carter moteur, etc. Nom de l’outil/Numéro de pièce Usage de l’outil Illustration

1-8

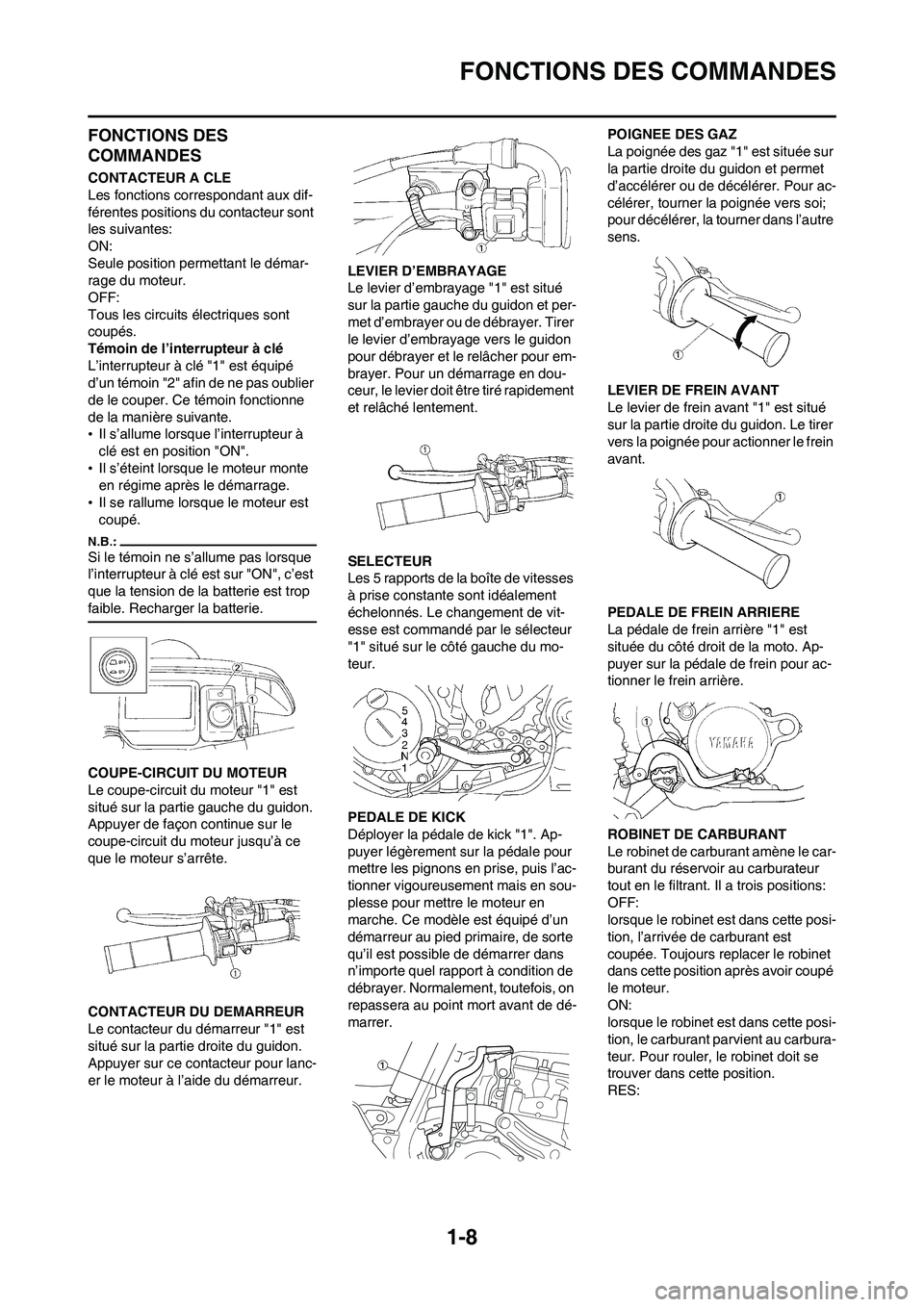

FONCTIONS DES COMMANDES
FONCTIONS DES
COMMANDES
CONTACTEUR A CLE
Les fonctions correspondant aux dif-
férentes positions du contacteur sont
les suivantes:
ON:
Seule position permettant le démar-
rage du moteur.
OFF:
Tous les circuits électriques sont
coupés.
Témoin de l’interrupteur à clé
L’interrupteur à clé "1" est équipé
d’un témoin "2" afin de ne pas oublier
de le couper. Ce témoin fonctionne
de la manière suivante.
•Il s’allume lorsque l’interrupteur à
clé est en position "ON".
•Il s’éteint lorsque le moteur monte
en régime après le démarrage.
•Il se rallume lorsque le moteur est
coupé.
Si le témoin ne s’allume pas lorsque
l’interrupteur à clé est sur "ON", c’est
que la tension de la batterie est trop
faible. Recharger la batterie.
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur "1" est
situé sur la partie gauche du guidon.
Appuyer de façon continue sur le
coupe-circuit du moteur jusqu’à ce
que le moteur s’arrête.
CONTACTEUR DU DEMARREUR
Le contacteur du démarreur "1" est
situé sur la partie droite du guidon.
Appuyer sur ce contacteur pour lanc-
er le moteur à l’aide du démarreur.LEVIER D’EMBRAYAGE
Le levier d’embrayage "1" est situé
sur la partie gauche du guidon et per-
met d’embrayer ou de débrayer. Tirer
le levier d’embrayage vers le guidon
pour débrayer et le relâcher pour em-
brayer. Pour un démarrage en dou-
ceur, le levier doit être tiré rapidement
et relâché lentement.
SELECTEUR
Les 5 rapports de la boîte de vitesses
à prise constante sont idéalement
échelonnés. Le changement de vit-
esse est commandé par le sélecteur
"1" situé sur le côté gauche du mo-
teur.
PEDALE DE KICK
Déployer la pédale de kick "1". Ap-
puyer légèrement sur la pédale pour
mettre les pignons en prise, puis l’ac-
tionner vigoureusement mais en sou-
plesse pour mettre le moteur en
marche. Ce modèle est équipé d’un
démarreur au pied primaire, de sorte
qu’il est possible de démarrer dans
n’importe quel rapport à condition de
débrayer. Normalement, toutefois, on
repassera au point mort avant de dé-
marrer.POIGNEE DES GAZ
La poignée des gaz "1" est située sur
la partie droite du guidon et permet
d’accélérer ou de décélérer. Pour ac-
célérer, tourner la poignée vers soi;
pour décélérer, la tourner dans l’autre
sens.
LEVIER DE FREIN AVANT
Le levier de frein avant "1" est situé
sur la partie droite du guidon. Le tirer
vers la poignée pour actionner le frein
avant.
PEDALE DE FREIN ARRIERE
La pédale de frein arrière "1" est
située du côté droit de la moto. Ap-
puyer sur la pédale de frein pour ac-
tionner le frein arrière.
ROBINET DE CARBURANT
Le robinet de carburant amène le car-
burant du réservoir au carburateur
tout en le filtrant. Il a trois positions:
OFF:
lorsque le robinet est dans cette posi-
tion, l’arrivée de carburant est
coupée. Toujours replacer le robinet
dans cette position après avoir coupé
le moteur.
ON:
lorsque le robinet est dans cette posi-
tion, le carburant parvient au carbura-
teur. Pour rouler, le robinet doit se
trouver dans cette position.
RES:
