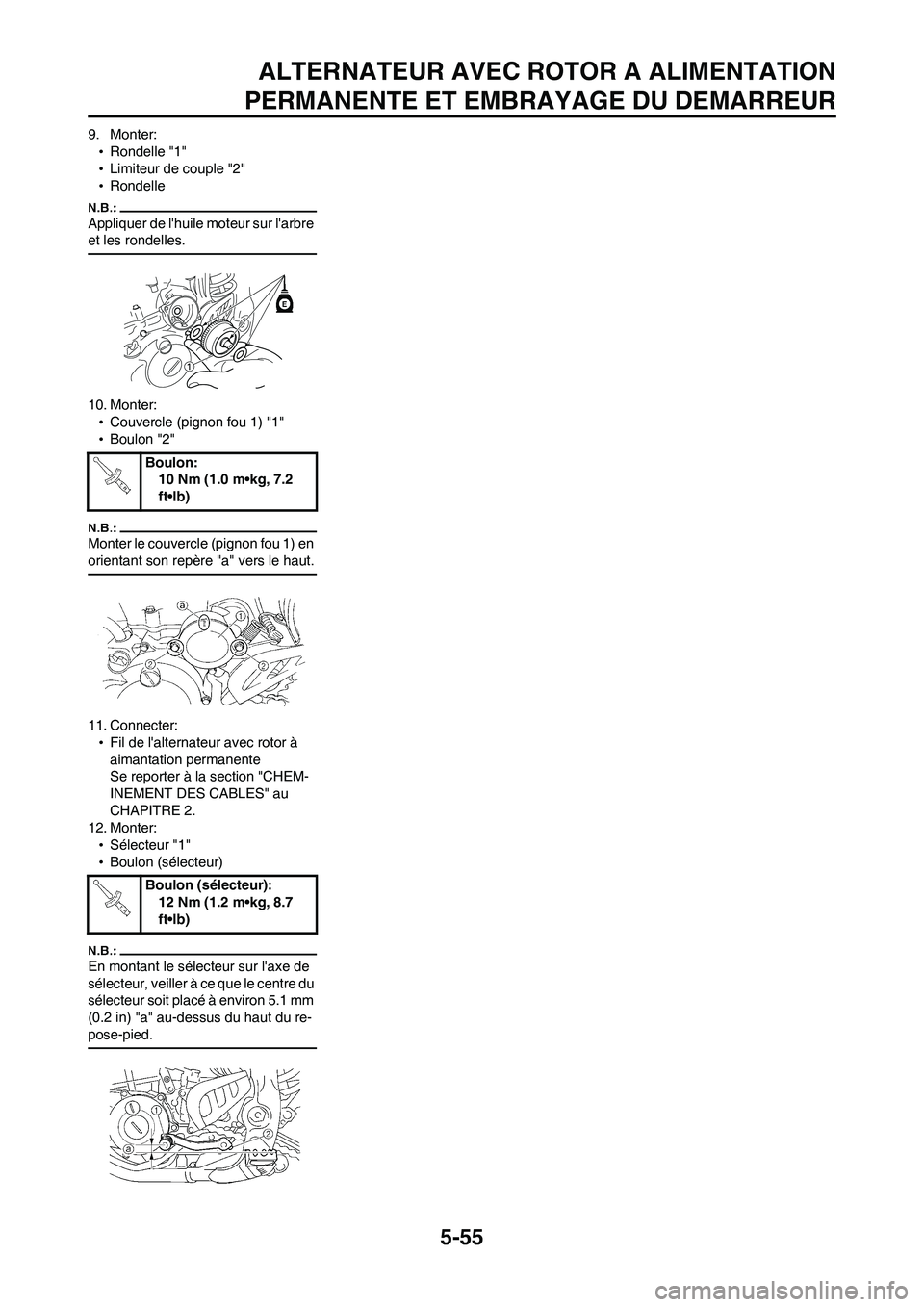

5-55
ALTERNATEUR AVEC ROTOR A ALIMENTATION
PERMANENTE ET EMBRAYAGE DU DEMARREUR
9. Monter:
•Rondelle "1"
•Limiteur de couple "2"
•Rondelle
Appliquer de l'huile moteur sur l'arbre
et les rondelles.
10. Monter:
•Couvercle (pignon fou 1) "1"
•Boulon "2"
Monter le couvercle (pignon fou 1) en
orientant son repère "a" vers le haut.
11. Connecter:
•Fil de l'alternateur avec rotor à
aimantation permanente
Se reporter à la section "CHEM-
INEMENT DES CABLES" au
CHAPITRE 2.
12. Monter:
•Sélecteur "1"
•Boulon (sélecteur)
En montant le sélecteur sur l'axe de
sélecteur, veiller à ce que le centre du
sélecteur soit placé à environ 5.1 mm
(0.2 in) "a" au-dessus du haut du re-
pose-pied.
Boulon:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (sélecteur):
12 Nm (1.2 m•kg, 8.7
ft•lb)

5-56
DEPOSE DU MOTEUR
DEPOSE DU MOTEUR
DÉPOSE DU MOTEUR
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le cadre.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Vidanger l’huile moteur.Se reporter à la section "CHANGEMENT DE
L’HUILE MOTEUR" du CHAPITRE 3.
Selle et réservoir de carburant Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au CHAPI-
TRE 3.
Radiateur Se reporter à la section "RADIATEUR".
Tube d’échappement et silencieux Se reporter à la section "DÉPOSE DU TUBE
D'ÉCHAPPEMENT ET DU SILENCIEUX" au
CHAPITRE 3.
Clapet de coupure d’airSe reporter à la section "SYSTEME D’IN-
DUCTION D’AIR".
Câble et guide d’embrayage Déconnecter du côté du moteur.
SelecteurSe reporter à la section "ALTERNATEUR
AVEC ROTOR A ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU DEMAR-
REUR".

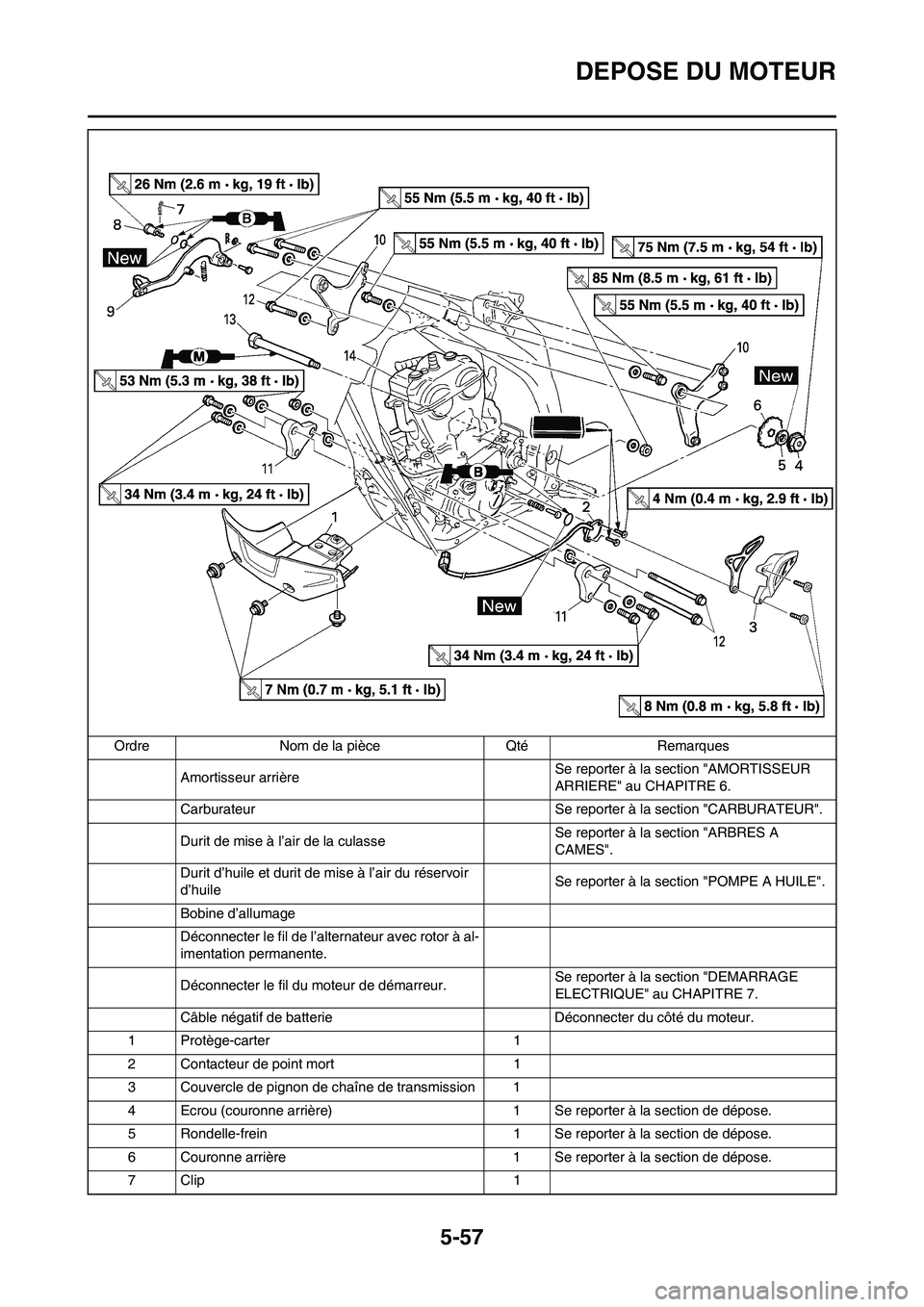

5-57
DEPOSE DU MOTEUR
Amortisseur arrièreSe reporter à la section "AMORTISSEUR
ARRIERE" au CHAPITRE 6.
Carburateur Se reporter à la section "CARBURATEUR".
Durit de mise à l’air de la culasseSe reporter à la section "ARBRES A
CAMES".
Durit d’huile et durit de mise à l’air du réservoir
d’huileSe reporter à la section "POMPE A HUILE".
Bobine d’allumage
Déconnecter le fil de l’alternateur avec rotor à al-
imentation permanente.
Déconnecter le fil du moteur de démarreur.Se reporter à la section "DEMARRAGE
ELECTRIQUE" au CHAPITRE 7.
Câble négatif de batterie Déconnecter du côté du moteur.
1 Protège-carter 1
2 Contacteur de point mort 1
3 Couvercle de pignon de chaîne de transmission 1
4 Ecrou (couronne arrière) 1 Se reporter à la section de dépose.
5 Rondelle-frein 1 Se reporter à la section de dépose.
6 Couronne arrière 1 Se reporter à la section de dépose.
7Clip 1 Ordre Nom de la pièce Qté Remarques

5-58
DEPOSE DU MOTEUR
8 Boulon (pédale de frein) 1
9 Pédale de frein 1
10 Support de moteur supérieur 2
11 Support de moteur inférieur 2
12 Boulon d’ancrage du moteur 3
13 Boulon-pivot 1 Se reporter à la section de dépose.
14 Moteur 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques

5-59
DEPOSE DU MOTEUR
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE LA COURONNE
ARRIÈRE
1. Déposer:
•Ecrou (couronne arrière) "1"
•Rondelle d’arrêt "2"
•Redresser l’onglet de la rondelle-
frein.
•Desserrer l’écrou tout en actionnant
le frein arrière.
2. Déposer:
•Couronne arrière "1"
•Chaîne de transmission "2"
Déposer la couronne arrière et la
chaîne de transmission.
DÉPOSE DU MOTEUR
1. Déposer:
•Boulon-pivot "1"
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de
diamètre équivalent dans l’autre ex-
trémité du bras oscillant pour le sup-
porter.
2. Déposer:
•Moteur "1"
Du côté droit.
S’assurer que les fiches rapides, les
durits et les câbles sont déconnectés.
REPOSE DU MOTEUR
1. Monter:
•Moteur "1"
Monter le moteur par le côté droit.
•Boulon-pivot "2"
•Boulon d’ancrage du moteur (in-
férieur) "3"
•Support de moteur inférieur "4"
•Boulon (support de moteur in-
férieur) "5"
•Rondelle "6"
•Boulon d’ancrage du moteur
(avant) "7"
•Support de moteur supérieur "8"
•Boulon (support de moteur
supérieur) "9"
•Boulon d’ancrage du moteur
(supérieur) "10"
•Appliquer de la graisse au bisulfure
de molybdène sur le boulon-pivot.
•Monter la rondelle en orientant la
griffe "a" vers l’extérieur du châssis.
MONTAGE DE LA PÉDALE DE
FREIN
1. Monter:
•Ressort "1"
•Pédale de frein "2"
•Joint torique "3"
•Boulon (pédale de frein) "4"
•Clip "5"
Appliquer de la graisse à savon de
lithium sur le boulon, les joints
toriques et le support de pédale de
frein.
MONTAGE DE LA COURONNE
ARRIÈRE
1. Monter:
•Couronne arrière "1"
•Chaîne de transmission "2"
Monter en même temps la couronne
arrière et la chaîne de transmission.
Boulon-pivot:
85 Nm (8.5 m•kg, 61
ft•lb)
Boulon d’ancrage du mo-
teur (inférieur):
53Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur inférieur):
34 Nm (3.4 m•kg, 24
ft•lb)
Boulon d’ancrage du mo-
teur (avant):
53 Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur supérieur):
55 Nm (5.5 m•kg, 40
ft•lb)
Boulon d’ancrage du mo-
teur (supérieur):
55 Nm (5.5 m•kg, 40
ft•lb)
Boulon (pédale de frein):
26 Nm (2.6 m•kg, 19
ft•lb)

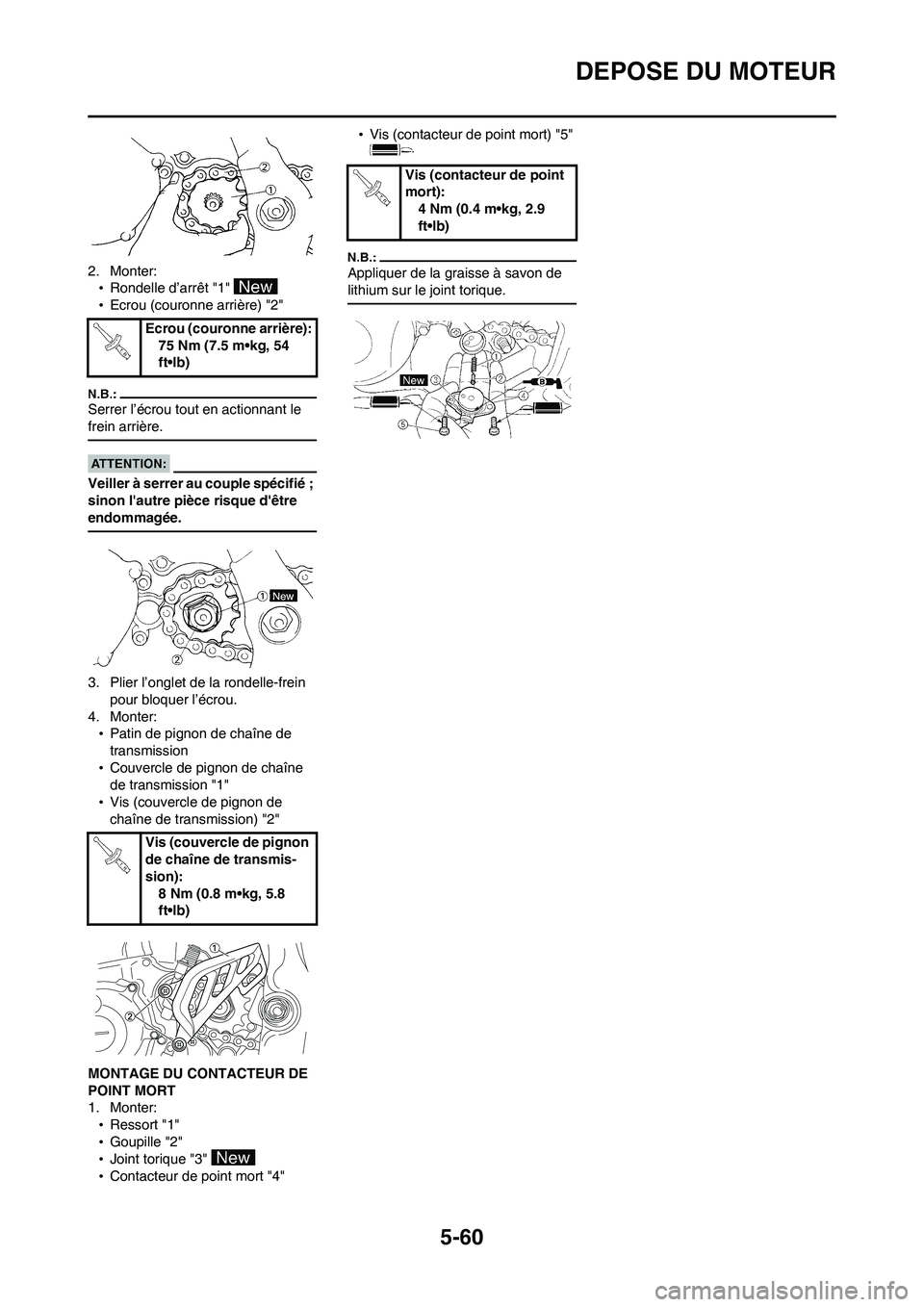

5-60
DEPOSE DU MOTEUR
2. Monter:
•Rondelle d’arrêt "1"
•Ecrou (couronne arrière) "2"
Serrer l’écrou tout en actionnant le
frein arrière.
Veiller à serrer au couple spécifié ;
sinon l'autre pièce risque d'être
endommagée.
3. Plier l’onglet de la rondelle-frein
pour bloquer l’écrou.
4. Monter:
•Patin de pignon de chaîne de
transmission
•Couvercle de pignon de chaîne
de transmission "1"
•Vis (couvercle de pignon de
chaîne de transmission) "2"
MONTAGE DU CONTACTEUR DE
POINT MORT
1. Monter:
•Ressort "1"
•Goupille "2"
•Joint torique "3"
•Contacteur de point mort "4"•Vis (contacteur de point mort) "5"
Appliquer de la graisse à savon de
lithium sur le joint torique.
Ecrou (couronne arrière):
75 Nm (7.5 m•kg, 54
ft•lb)
Vis (couvercle de pignon
de chaîne de transmis-
sion):
8 Nm (0.8 m•kg, 5.8
ft•lb)
Vis (contacteur de point
mort):
4 Nm (0.4 m•kg, 2.9
ft•lb)

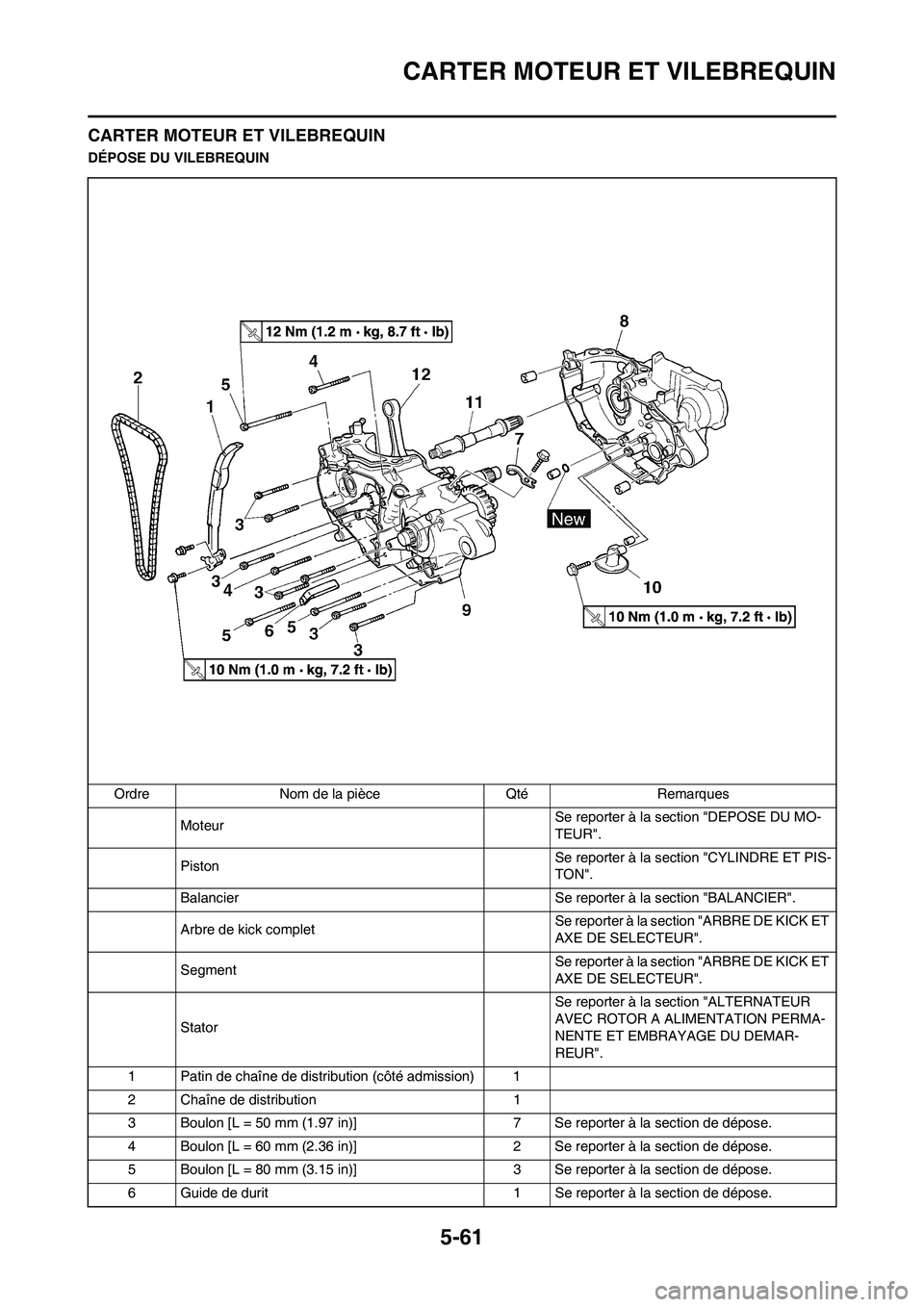

5-61
CARTER MOTEUR ET VILEBREQUIN
CARTER MOTEUR ET VILEBREQUIN
DÉPOSE DU VILEBREQUIN
Ordre Nom de la pièce Qté Remarques
MoteurSe reporter à la section "DEPOSE DU MO-
TEUR".
PistonSe reporter à la section "CYLINDRE ET PIS-
TON".
Balancier Se reporter à la section "BALANCIER".
Arbre de kick completSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
SegmentSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
StatorSe reporter à la section "ALTERNATEUR
AVEC ROTOR A ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU DEMAR-
REUR".
1 Patin de chaîne de distribution (côté admission) 1
2 Chaîne de distribution 1
3 Boulon [L = 50 mm (1.97 in)] 7 Se reporter à la section de dépose.
4 Boulon [L = 60 mm (2.36 in)] 2 Se reporter à la section de dépose.
5 Boulon [L = 80 mm (3.15 in)] 3 Se reporter à la section de dépose.
6 Guide de durit 1 Se reporter à la section de dépose.

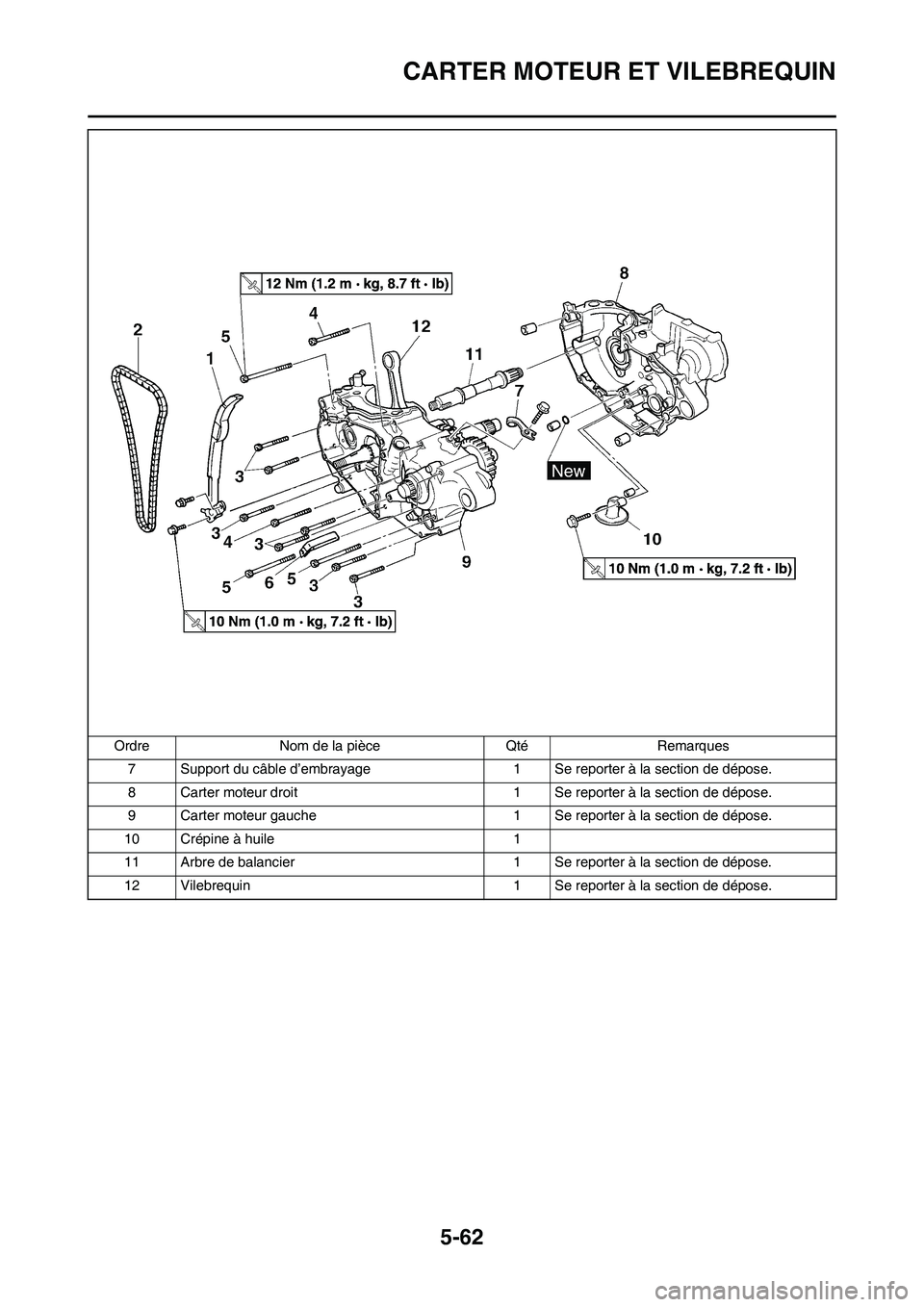

5-62
CARTER MOTEUR ET VILEBREQUIN
7 Support du câble d’embrayage 1 Se reporter à la section de dépose.
8 Carter moteur droit 1 Se reporter à la section de dépose.
9 Carter moteur gauche 1 Se reporter à la section de dépose.
10 Crépine à huile 1
11 Arbre de balancier 1 Se reporter à la section de dépose.
12 Vilebrequin 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques
