2008 Seat Ibiza 5D Manual de instrucciones (in Spanish)

Puesto de conducción55
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Conmutador de luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la intensidad de la iluminación de
instrumentos* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces* . . . . . . . . . . . . . . . . . . . . . . .
Difusores de aire
Palanca de intermitentes/luz de cruce y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos y testigos luminosos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cerradura de dirección y arranque . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia/lavaparabrisas /limpialavanueta* y manejo
del indicador multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Guantera/Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag acompañante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mandos para:
−
Calefacción y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Encendedor/Toma de corriente . . . . . . . . . . . . . . . . . . . . . . . . .
Portabebidas/Ceniciero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en consola central:
− Intermitentes de emergencia . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigo desconexión Airbag* . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Control de presión de neumáticos . . . . . . . . . . . . . . . . . . . .
− Luneta térmica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Asientos térmicos* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Cierre centralizado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Conexión AUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca de cambio automático*/manual / . . . . . . . . . . . . . . . .
Alojamiento para objetos
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para la regulación de la columna de dirección* . . . . .
Palanca para el desbloqueo capó del motor . . . . . . . . . . . . . . .
Mandos en columna para audio y teléfono* . . . . . . . . . . . . . . .
Alojamiento fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A1A2
96
A3
97
A4
97
A5A6
101,
A7
57
63
A8
29
A9
139
A10
104,
A11A12
117
A13
33
A14
126
129
132
A15
121
A16
120
A17
100
31
161 69
99
115 81
122
A18
151
A19
144,
A20A21
15
A22
137
A23
195
A24
74
A25
226
Ibiza 250_ES Seite 55 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción
56
Mando para el ajuste de los espejos exteriores eléctricos* . .
Mandos para los alzacristales eléctricos* . . . . . . . . . . . . . . . . Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.A26
109
A27
90
Ibiza 250_ES Seite 56 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

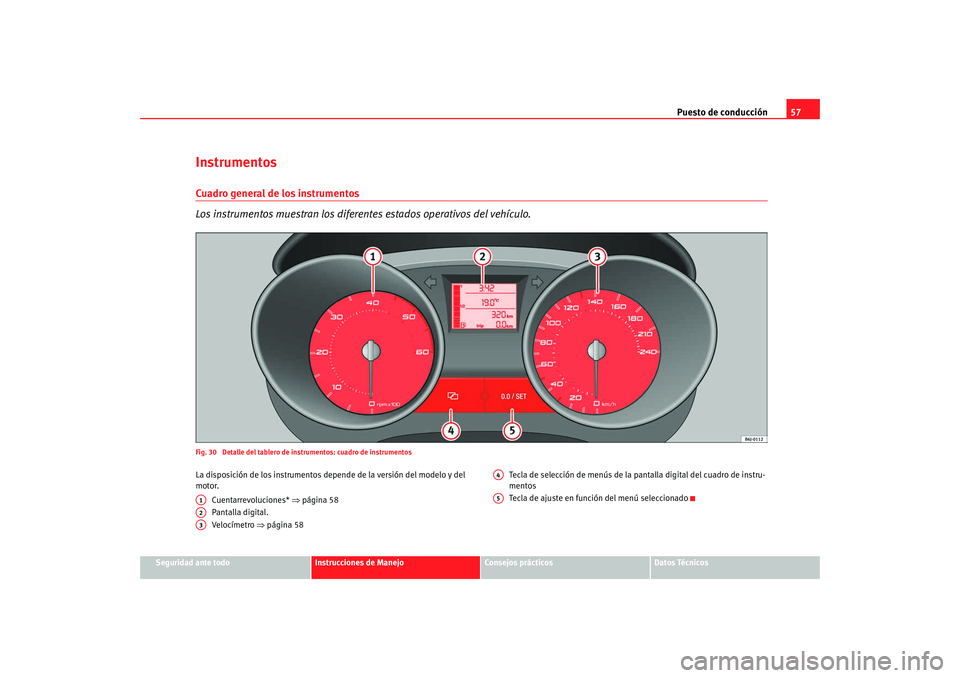

InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Fig. 30 Detalle del tablero de instrumentos: cuadro de instrumentosLa disposición de los instrumentos depende de la versión del modelo y del
motor.
Cuentarrevoluciones* ⇒página 58
Pantalla digital.
Velocímetro ⇒página 58 Tecla de selección de menús de la pantalla digital del cuadro de instru-
mentos
Tecla de ajuste en función del menú seleccionadoA1A2A3
A4A5
Ibiza 250_ES Seite 57 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción

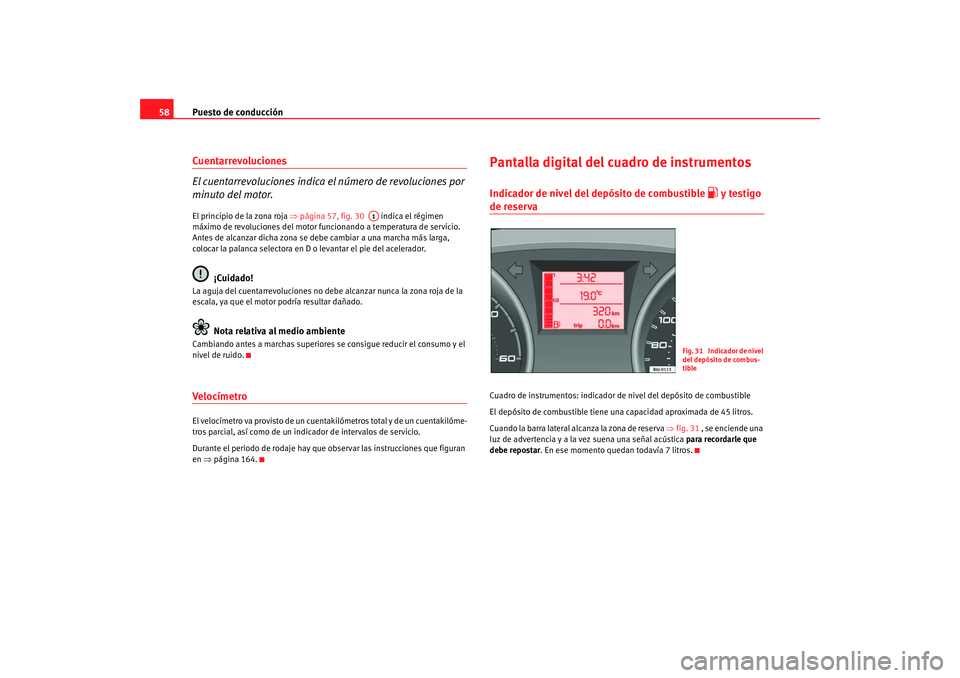

58Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 57, fig. 30 indica el régimen
máximo de revoluciones del motor fu ncionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo y el
nivel de ruido.Velo címetroEl velocímetro va provisto de un cuent akilómetros total y de un cuentakilóme-
tros parcial, así como de un indicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒página 164.
Pantalla digital del cuadro de instrumentosIndicador de nivel del depósito de combustible
 y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 45 litros.
Cuando la barra lateral alcanza la zona de reserva ⇒fig. 31 , se enciende una
luz de advertencia y a la vez suena una señal acústica para recordarle que
debe repostar . En ese momento quedan todavía 7 litros.
A1
Fig. 31 Indicador de nivel
del depósito de combus-
tible
Ibiza 250_ES Seite 58 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción59
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

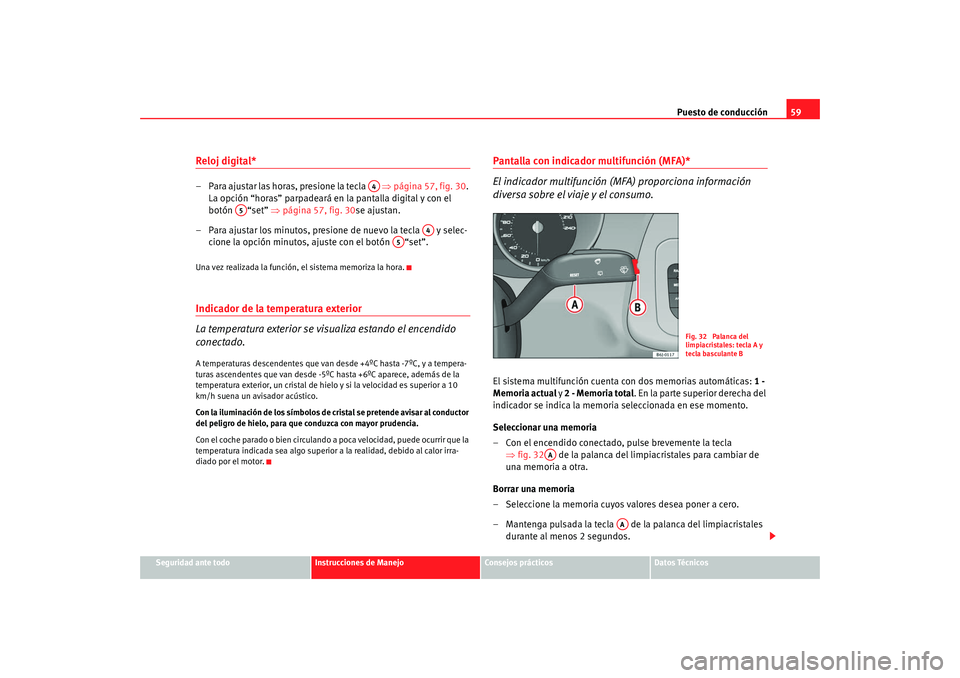

Reloj digital* – Para ajustar las horas, presione la tecla ⇒página 57, fig. 30 .
La opción “horas” parpadeará en la pantalla digital y con el
botón “set” ⇒página 57, fig. 30 se ajustan.
– Para ajustar los minutos, presione de nuevo la tecla y selec- cione la opción minutos, ajuste con el botón “set”.Una vez realizada la función, el sistema memoriza la hora.Indicador de la temperatura exterior
La temperatura exterior se visualiza estando el encendido
conectado.A temperaturas descendentes que van desde +4ºC hasta -7ºC, y a tempera-
turas ascendentes que van desde -5ºC hasta +6ºC aparece, además de la
temperatura exterior, un cristal de hielo y si la velocidad es superior a 10
km/h suena un avisador acústico.
Con la iluminación de los símbolos de cristal se pretende avisar al conductor
del peligro de hielo, para que conduzca con mayor prudencia.
Con el coche parado o bien circulando a poca velocidad, puede ocurrir que la
temperatura indicada sea algo superior a la realidad, debido al calor irra-
diado por el motor.
Pantalla con indicador multifunción (MFA)*
El indicador multifunción (M FA) proporciona información
diversa sobre el viaje y el consumo.El sistema multifunción cuenta con dos memorias automáticas: 1 -
Memoria actual y 2 - Memoria total . En la parte superior derecha del
indicador se indica la memoria seleccionada en ese momento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla ⇒fig. 32 de la palanca del limpiacristales para cambiar de
una memoria a otra.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla de la palanca del limpiacristales durante al menos 2 segundos.
A4
A5
A4
A5
Fig. 32 Palanca del
limpiacristales: tecla A y
tecla basculante B
AA
AA
Ibiza 250_ES Seite 59 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción
60La memoria actual 1 recoge los datos de viaj e y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez desco-
nectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará automá-
ticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado de
trayectos (aún cuando el encendido haya estado más de dos horas desconec-
tado) hasta un máximo de 99 horas y 59 minutos, 9999 km y 999 litros de
combustible. Si se sobrepasa uno de los valores mencionados, la memoria se
borra automáticamente.Información del indicador multifunción (MFA)* En el indicador multifunción (MFA), puede consultar los siguientes datos
accionando la tecla basculante ⇒fig. 33 de la palanca del limpiacristales: Indicaciones de las memorias
•
Velocidad de marcha
•
Duración del viaje
•
Velocidad media
•
Recorrido
•
Autonomía
•
Consumo medio
•
Consumo actual
•
Indicador de temperatura exterior
•
Aviso velocidad
Km/h - Velocidad de marcha
En la pantalla se muestra de manera digital la velocidad de marcha.
min - Duración del viaje
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 99 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Ø km/h - Velocidad media
Tras conectar el encendido, la velocidad media comienza a visualizarse tras
recorrerse aproximadamente 100 me tros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada 5 segundos.
km - Recorrido
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 9999 km. Si se
sobrepasa este valor, la memoria co rrespondiente se borra automática-
mente.
Fig. 33 Palanca del
limpia-lavacristales: tecla
A y tecla basculante B
AB
Ibiza 250_ES Seite 60 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción61
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
 km - Autonomía
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Ø ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse tras
recorrerse aproximadamente 100 metros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada 5 segundos. No se indica el combustible consumido.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el estilo
de conducción en el consumo ⇒página 164.
Indicador de temperatura exterior
El margen de medición abarca desde -45° C hasta +58° C. A temperaturas por
debajo de +4° C, se visualiza adicionalmente el “símbolo del cristal de hielo”
y suena un “gong” si circula por encima de 10 km/h (aviso de peligro de
heladas). Este símbolo parpadea primero durante aprox. 10 segundos y
permanece encendido mientras la temperatura exterior no supere los +4° C ó
si circulando la temperatura no suba por encima de 6º C si ya estaba encen-
dido.
Aviso velocidad indicada
Cuando circule a la velocidad deseada, entre en el menú modo “Aviso velo-
cidad” y presione la tecla -RESET-. La velocidad indicada queda memori-
zada. Si en algún momento, sobrepasa la velocidad indicada, aparece un
aviso de texto en la pantalla y suena una señal acústica.
3)
Se puede desactivar pulsando la tecla . La velocidad se puede cambiar
con la tecla basculante en pasos de 5 km/h, dentro de los 5 segundos
siguientes a la memorización inicial.
¡ATENCIÓN!
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador, ya
que podría sufrir un accidente.
Nota
Con el vehículo parado o a velocidades muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor.Indicación de las posiciones de la palanca selectora*
3)En función de la versión del modelo, el mensaje del cuadro varía y puede ir represen-
tado, bien por un parpadeo de la velocidad o bien por un mensaje de velocidad.
AA
RESET
AB
Fig. 34 Pantalla digital:
Posición de la palanca del
cambio automático
Ibiza 250_ES Seite 61 Donnerstag, 17. Juli 2008 5:42 17

Puesto de conducción
62La posición de la palanca selectora del cambio automático se indica en el
display ⇒página 144.Cuentakilómetros o indicador de intervalos de servicio Cuentakilómetros
El contador superior de la pantalla re gistra el kilometraje total recorrido por
el vehículo.
El contador inferior registra los recorridos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
presionando el botón de puesta a cero ⇒página 57, fig. 30 .
Indicador de intervalos de servicio
Si hay que realizar algún servicio próx imamente aparecerá en el cuentakiló-
metros un preaviso de servicio . Aparece el símbolo de la llave fija y la indica-
ción “km” con los kilómetros que todavía puede recorrer hasta la fecha del
próximo servicio. Aproximadamente transcurridos 10 segundos cambia esta indicación. Aparece el símbolo de un reloj y el número de días que faltan
hasta la fecha del próximo servicio.
Cuando es necesario realizar un servicio de inspección, en la pantalla del
cuadro de instrumentos aparece el siguiente mensaje:
INSP- Revisión de mantenimiento
Transcurridos 20 segundos después de haber conectado el encendido o de
tener el motor en marcha, se apaga el mensaje de servicio . También se
puede apagar pulsando durante más de 0,5 segundos el botón de puesta a
cero del cuentakilómetros parcial.
4)
El Servicio Técnico que realice el servicio de mantenimiento reinicializará el
indicador de intervalos de mantenimiento una vez efectuada la revisión.
Se recomienda que los trabajos de reparación y mantenimiento se lleven a
cabo exclusivamente en los Servicios Técnicos.
Si desea consultar cuánto le falta para pasar la inspección, podrá hacerlo
mediante la tecla
⇒página 57, fig. 30 , seleccionando del menú la opción
correspondiente.
Fig. 35 Indicador de
intervalos de servicio
A6
4)Con “Encendido OFF” la indicación de mantenimiento permanece visible en el dis-
play.
A4
Ibiza 250_ES Seite 62 Donnerstag, 17. Juli 2008 5:42 17
