– A continuación, vuelva a extraerla y compruebe el nivel de aceite
⇒fig. 126 . En caso necesario, reponga aceite del motor.Nivel de aceite en la zona
- No agregue aceite.
Nivel de aceite en la zona
- Se puede reponer aceite. El nivel del aceite debería encontrarse, después de
la zona
Nivel de aceite en la zona
- Se debe reponer aceite. El nivel del aceite debería encontrarse, después, en
la zona
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a lo s 0,5 litros/1.000 km. El consumo puede
ser superior en los primeros 5.000 kilóm etros. Por este motivo, el nivel de
aceite del motor se debe controlar con regularidad (lo mejor es hacerlo al
respostar y antes de emprender viajes largos).
¡ATENCIÓN!
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 193.¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servicio
Té cn i co .
Reposición del nivel de aceite del motor


El aceite del motor se repone en pequeñas cantidades.
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 193 .
– Desenrosque el tapón de la boca de llenado de aceite del motor ⇒fig. 127.
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona como mínimo, enrosque el tapón en la boca de llenado con cuidado.
AAAB
AA
AC
AA
AA
F i g . 1 2 7 Ta p ó n d e l a b o ca
de llenado de aceite del
motor en el vano motor
AB
Ibiza 250_ES Seite 199 Donnerstag, 17. Juli 2008 5:42 17

Verificación y reposición de niveles
200La ubicación de la boca de llenado de aceite puede verse en el dibujo corres-
pondiente del vano motor ⇒página 252 .
Especificación del aceite del motor ⇒página 196.
¡ATENCIÓN!
El aceite es un producto inflamable. Al reponer aceite, evite que se derrame
sobre las piezas calientes del motor.
¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un taller
especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona .
De no ser así, podría aspirarse aceite por el respiradero del cárter del
cigüeñal y llegar a la atmósfera a través del sistema de escape.Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de inspec-
ción.Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Programa de Mantenimiento se le informa de los intervalos necesarios
para el cambio de aceite.
¡ATENCIÓN!
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.•
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ página 193, “Indicaciones de seguridad para
los trabajos en el vano motor” .
•
Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.
•
Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.
•
Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le
chorree.
•
Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.
•
El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.¡Cuidado!
No añada ningún lubricante adicional al aceite del motor. Podría dañar el
motor. Cualquier tipo de daño originado por el empleo de este tipo de
productos queda excluido de la garantía.
Nota relativa al medio ambiente
•
Debido al problema que supone desechar el aceite usado y a la necesidad
de disponer de herramientas y conocimientos especiales, recomendamos
realizar el cambio del aceite de motor y del filtro en un Servicio Técnico.
•
El aceite no debe verterse, en ningún caso, en el alcantarillado o en el
medio ambiente.
AA
AA
Ibiza 250_ES Seite 200 Donnerstag, 17. Juli 2008 5:42 17

Verificación y reposición de niveles201
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Para recoger el aceite usado al realizar el cambio, utilice un depósito en
el que quepa la capacidad de aceite de su motor .
Líquido refrigeranteEspecificación del líquido refrigerante
El líquido refrigerante es una mezcla de agua y, como
mínimo, de un 40% de aditivo.El contenido del sistema de refrigeración debe ser una mezcla de agua y,
como mínimo, un 40% de nuestro aditivo G 12++ o un aditivo con la especi-
ficación TL-VW 774 G (se reconoce por el color violeta). Esta mezcla no sólo
ofrece una protección anticongelante de hasta -25
° C, sino que proporciona
también una protección anticorrosiva, sobre todo a las piezas de aleación del
sistema de refrigeración. Además, evita la sedimentación de cal y aumenta
sensiblemente el punto de ebullición del líquido refrigerante.
El porcentaje de aditivo debe ser siempre de un 40% como mínimo, incluso
si no es necesaria la protección anticongelante en zonas de clima cálido.
Si por razones climáticas se necesita una mayor protección, se podrá
aumentar la proporción de aditivo G 12++ . No obstante, sólo hasta un 60%
como máximo, puesto que, de lo contrario, descendería la protección anti-
congelante. Y a su vez empeoraría la refrigeración. La mezcla con una propor-
ción de aditivo del 60% garantiza una protección anticongelante hasta -40
°
C.
¡ATENCIÓN!
•
El aditivo al líquido refrigerante es nocivo para la salud. Existe peligro
de intoxicación. Guarde el aditivo si empre en su envase original y fuera del alcance de los niños. Lo mismo es válido en caso de evacuar líquido refri-
gerante.
•
La cantidad de aditivo necesaria G 12++ debe calcularse teniendo en
cuenta la temperatura ambiental más baja prevista. Ya que en caso de
temperaturas exteriores extremas, podría congelarse el refrigerante y
detenerse el vehículo. Tampoco funcionará la calefacción, añadiendo el
peligro de morir congelado.¡Cuidado!
•
Cualquier otro aditivo puede reducir de manera considerable la protec-
ción anticorrosiva. Los daños ocasionados por el empleo de dichos aditivos
pueden originar pérdidas de líquido refrigerante y, en consecuencia, que el
motor resulte seriamente dañado.
•
En caso de no disponer del aditivo G12 ++, es posible mezclar éste con el
G12+, teniendo en cuenta que tiene menos propiedades de protección
anticorrosivas.¡ATENCIÓN! (continuación)
Ibiza 250_ES Seite 201 Donnerstag, 17. Juli 2008 5:42 17

Verificación y reposición de niveles

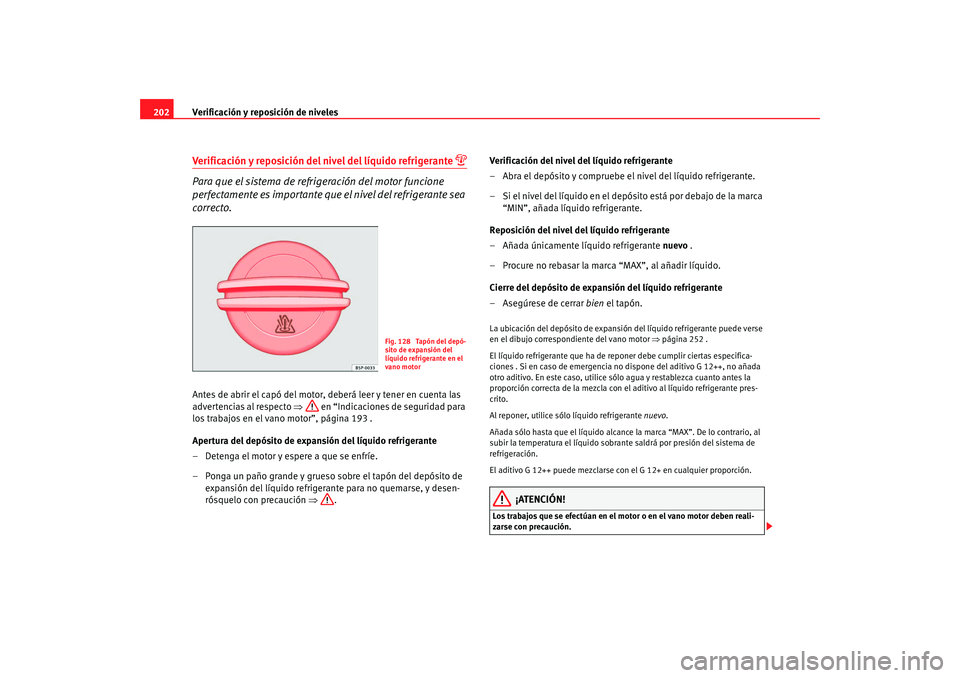

202Verificación y reposición del nivel del líquido refrigerante

Para que el sistema de refrigeración del motor funcione
perfectamente es importante que el nivel del refrigerante sea
correcto.Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 193 .
Apertura del depósito de expansión del líquido refrigerante
– Detenga el motor y espere a que se enfríe.
– Ponga un paño grande y grueso sobre el tapón del depósito de expansión del líquido refrigerante para no quemarse, y desen-
rósquelo con precaución ⇒ . Verificación del nivel del líquido refrigerante
– Abra el depósito y compruebe el nivel del líquido refrigerante.
– Si el nivel del líquido en el depó
sito está por debajo de la marca
“MIN”, añada líquido refrigerante.
Reposición del nivel del líquido refrigerante
– Añada únicamente líquido refrigerante nuevo .
– Procure no rebasar la marca “MAX”, al añadir líquido.
Cierre del depósito de expansión del líquido refrigerante
– Asegúrese de cerrar bien el tapón.
La ubicación del depósito de expansión del líquido refrigerante puede verse
en el dibujo correspondiente del vano motor ⇒página 252 .
El líquido refrigerante que ha de re poner debe cumplir ciertas especifica-
ciones . Si en caso de emergencia no dispone del aditivo G 12++, no añada
otro aditivo. En este caso, utilice sólo agua y restablezca cuanto antes la
proporción correcta de la mezcla con el aditivo al líquido refrigerante pres-
crito.
Al reponer, utilice sólo líquido refrigerante nuevo.
Añada sólo hasta que el lí quido alcance la marca “MAX”. De lo contrario, al
subir la temperatura el líquido sobran te saldrá por presión del sistema de
refrigeración.
El aditivo G 12++ puede mezclarse con el G 12+ en cualquier proporción.
¡ATENCIÓN!
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
Fig. 128 Tapón del depó-
sito de expansión del
líquido refrigerante en el
vano motor
Ibiza 250_ES Seite 202 Donnerstag, 17. Juli 2008 5:42 17

Verificación y reposición de niveles203
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 193.
•
Cuando el motor está caliente, el sistema de refrigeración se halla bajo
presión. No abra nunca el tapón del depósito de expansión del líquido refri-
gerante con el motor caliente. De lo contrario podría quemarse.¡Cuidado!
•
En caso de que observe algún cambio de color en el líquido debido al
tiempo de uso, se recomienda el cambio del mismo ya que habría perdido
parte de sus propiedades pudiendo causar daños al motor.
•
Si la pérdida de líquido refrigerante es considerable, sólo se debería
reponer líquido refrigerante una vez se haya enfriado el motor. De este modo
se evitan daños en el motor. Si la pérdida de líquido refrigerante es significa-
tiva, es posible que existan fugas en el sistema de refrigeración. Acuda inme-
diatamente a un taller especializado y haga revisar el sistema de refrigera-
ción. De lo contrario, corre el peligro de sufrir daños en el motor.
Agua del depósito y es cobillas limpiacristalesReposición del agua del depósito lavacristales

El agua del sistema lavacrista les debe mezclarse siempre con
un producto limpiacristales.El lavacristales y el lavafaros reciben líquido del depósito lavacristales que
se encuentra en el vano motor. Tiene una capacidad de unos 2 litros; en vehí-
culos con lavafaros* es de unos 4,5 litros.
El depósito se encuentra en el vano motor, al la derecha.
El agua no basta para limpiar los cristales a fondo. Por ello, le recomendamos
añadir siempre al agua un producto li mpiacristales. En el mercado existen
productos limpiacristales homologados con un alto poder detergente y anti-
congelante, por lo que se pueden apli car durante todo el año. Tenga en
cuenta las prescripciones para la mezcla que figuran en la etiqueta.
¡ATENCIÓN! (continuación)
Fig. 129 Tapón del depó-
sito del lavacristales en el
vano motor.
Ibiza 250_ES Seite 203 Donnerstag, 17. Juli 2008 5:42 17

Verificación y reposición de niveles
204

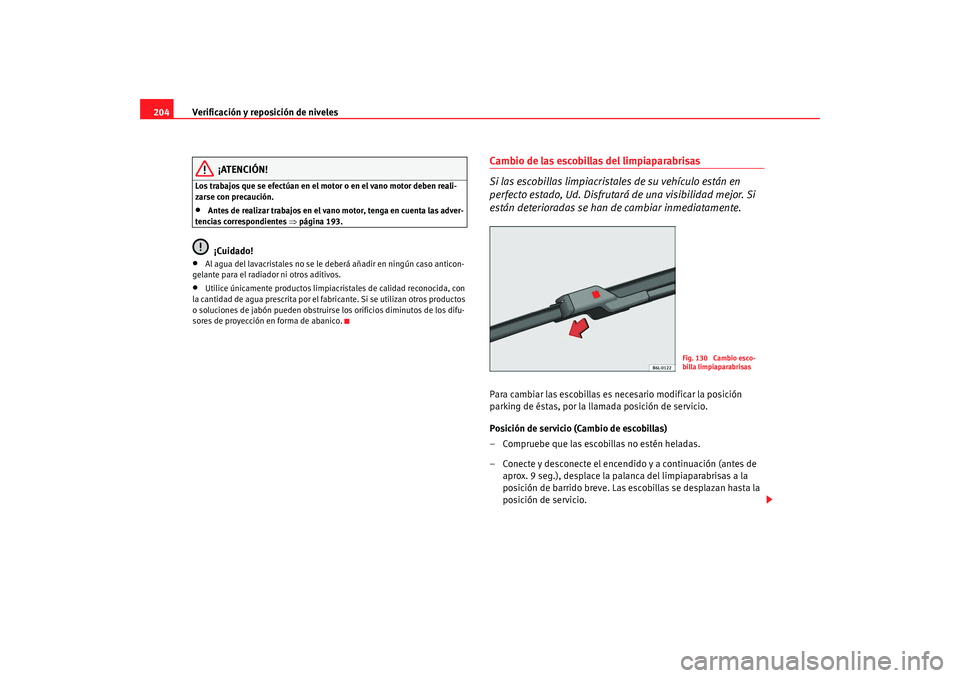

¡ATENCIÓN!
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.•
Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 193.¡Cuidado!
•
Al agua del lavacristales no se le deberá añadir en ningún caso anticon-
gelante para el radiador ni otros aditivos.
•
Utilice únicamente productos limpiacristales de calidad reconocida, con
la cantidad de agua prescrita por el fa bricante. Si se utilizan otros productos
o soluciones de jabón pueden obstruir se los orificios diminutos de los difu-
sores de proyección en forma de abanico.
Cambio de las escobillas del limpiaparabrisas
Si las escobillas limpiacristales de su vehículo están en
perfecto estado, Ud. Disfrutará de una visibilidad mejor. Si
están deterioradas se han de cambiar inmediatamente.Para cambiar las escobillas es necesario modificar la posición
parking de éstas, por la llamada posición de servicio.
Posición de servicio (Cambio de escobillas)
– Compruebe que las escobillas no estén heladas.
– Conecte y desconecte el encendido y a continuación (antes de aprox. 9 seg.), desplace la palanca del limpiaparabrisas a la
posición de barrido breve. Las escobillas se desplazan hasta la
posición de servicio.
Fig. 130 Cambio esco-
billa limpiaparabrisas
Ibiza 250_ES Seite 204 Donnerstag, 17. Juli 2008 5:42 17

Verificación y reposición de niveles205
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Desmontaje de la escobilla
– Levante el brazo del limpiaparabrisas.
– Oprima el botón de seguridad.
– Extraiga la escobilla del brazo.
Colocación de la escobilla
– Encaje la escobilla en el brazo del limpiaparabrisas hasta
percibir un clic.
– Cuide de que la paleta mire hacia abajo cuando monte la esco- billa con paleta deflectora integrada.
– Coloque los brazos del limpiaparabrisas en su posición inicial.Si las escobillas rascan se han de cambiar en caso de deterioro, o limpiarlas
en caso de suciedad.
Si esto último no fuera suficiente, puede ser que el ángulo de montaje de los
brazos del limpiacristales esté desajustado. En este caso, acuda a un taller
especializado para que lo controlen y ajusten.
¡ATENCIÓN!
Conduzca únicamente cuando tenga buena visibilidad a través de todos los
cristales.•
Limpie con regularidad las escobillas y todos los cristales.
•
Cambie las escobillas una o dos veces al año.¡Cuidado!
•
Si las escobillas están deterioradas o sucias pueden rayar el parabrisas.
•
No limpie nunca los cristales con combustible, quitaesmaltes, diluyentes
de pintura o productos similares. De lo contrario podrían deteriorarse las
escobillas.
•
No desplace nunca el limpiacristales o el brazo del limpiacristales con la
mano. Podrían deteriorarse.Nota
•
Los brazos limpiaparabrisas sólo se pueden desplazar hacia la posición
para realizar el cambio, estando el capó del motor completamente cerrado.
Cambio de la escobilla del limpialuneta
Si la escobilla limpialuneta de su vehículo está en perfecto
estado, disfrutará de un visibilidad mejor. Si están deterio-
radas se han de cambiar inmediatamente.
Fig. 131 Cambio de la
escobilla del limpialuneta
Ibiza 250_ES Seite 205 Donnerstag, 17. Juli 2008 5:42 17

Verificación y reposición de niveles
206
Extraer la escobilla
– Levante el brazo del limpialuneta.
– Desencastre la escobilla tirando de la misma en el sentido de la flecha .
Colocar la escobilla
– Encaje la escobilla en el brazo del limpialuneta hasta percibir un clic.Compruebe a menudo el estado de la es cobilla limpialuneta y cámbiela, si es
necesario.
Si la escobilla rasca , se ha de cambiar en caso de deterioro o limpiarla en
caso de suciedad.
Si esto último no fuese suficiente, acuda a un taller especializado.
¡ATENCIÓN!
Conduzca únicamente cuando tenga buena visibilidad a través de todos los
cristales.•
Limpie con regularidad las escobillas limpialuneta y todos los cristales.
•
Cambie las escobillas una o dos veces al año.¡Cuidado!
•
Si las escobillas están deterioradas o sucias pueden rayar la luneta.
•
No limpie nunca los cristales con combustible, quitaesmaltes, diluyentes
de pintura o productos similares ya que podrían deteriorarse las escobillas.
•
No desplace nunca el limpialuneta con la mano. Podría deteriorarse.
Líquido de frenosVerificación del nivel del líquido de frenos
La verificación del líquido de frenos forma parte de las tareas
que se realizan durante un servicio.– Compruebe el nivel del líquido de frenos en el depósito transpa- rente. El nivel debe hallarse siempre entre las marcas “MIN” y
“MAX”.La ubicación del depósito del líquido de frenos puede verse en el dibujo
correspondiente del vano motor ⇒página 252 . Lo reconocerá por los
colores del tapón, negro y amarillo.
El nivel del líquido disminuye ligeramente con la conducción, debido al
desgaste y reajuste automático de las pastillas de freno.
A2
Fig. 132 Tapón del depó-
sito del líquido de frenos
en el vano motor
Ibiza 250_ES Seite 206 Donnerstag, 17. Juli 2008 5:42 17
